1 Calentadores Solares Calentadores Solares Jonathan Elorza Mejía # A

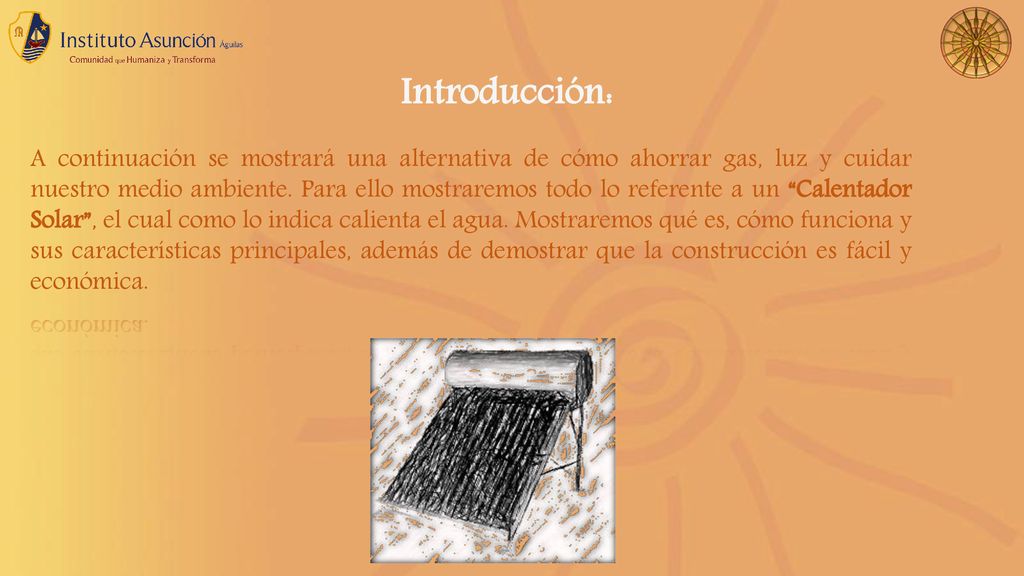

2 Introducción: A continuación se mostrará una alternativa de cómo ahorrar gas, luz y cuidar nuestro medio ambiente. Para ello mostraremos todo lo referente a un “Calentador Solar”, el cual como lo indica calienta el agua. Mostraremos qué es, cómo funciona y sus características principales, además de demostrar que la construcción es fácil y económica.

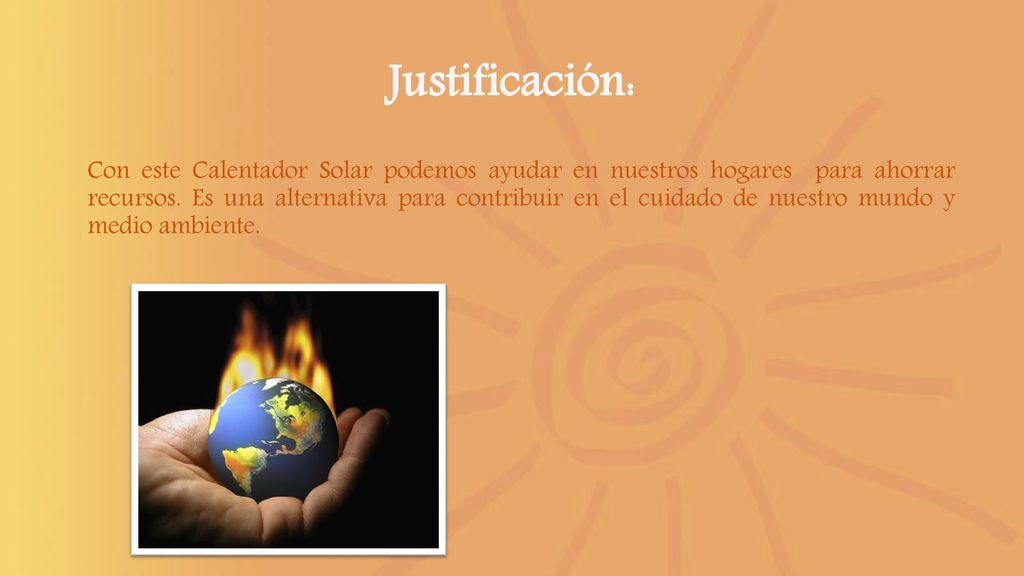

3 Justificación: Con este Calentador Solar podemos ayudar en nuestros hogares para ahorrar recursos. Es una alternativa para contribuir en el cuidado de nuestro mundo y medio ambiente.

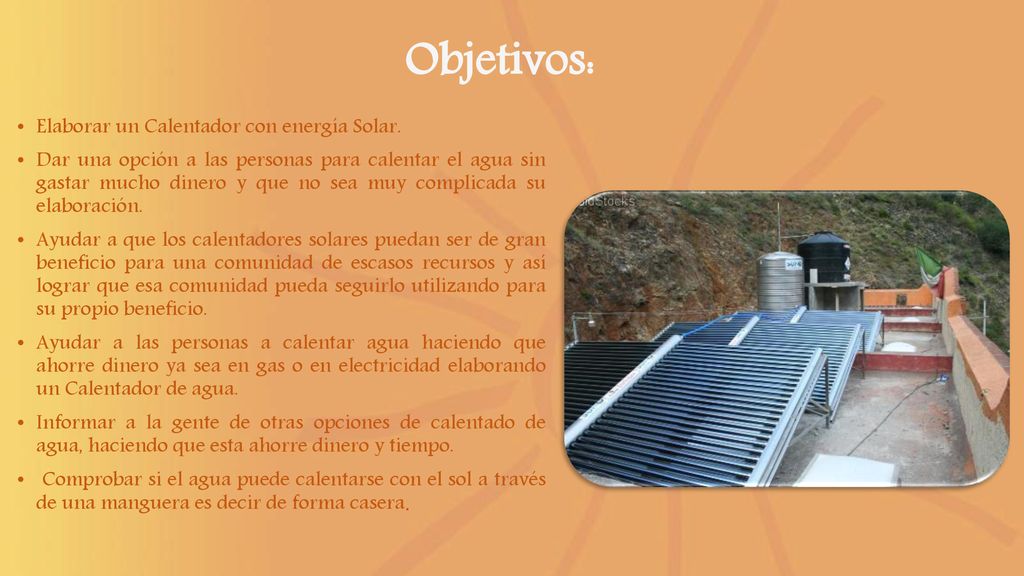

4 Objetivos: Elaborar un Calentador con energía Solar.
Dar una opción a las personas para calentar el agua sin gastar mucho dinero y que no sea muy complicada su elaboración. Ayudar a que los calentadores solares puedan ser de gran beneficio para una comunidad de escasos recursos y así lograr que esa comunidad pueda seguirlo utilizando para su propio beneficio. Ayudar a las personas a calentar agua haciendo que ahorre dinero ya sea en gas o en electricidad elaborando un Calentador de agua. Informar a la gente de otras opciones de calentado de agua, haciendo que esta ahorre dinero y tiempo.  Comprobar si el agua puede calentarse con el sol a través de una manguera es decir de forma casera.

5 ¿Qué es? Un calentador solar es un aparato que utiliza el calor del sol para calentar alguna sustancia, como puede ser agua, aceite, salmuera, glicol o incluso aire. Su uso más común es para calentar agua para uso en albercas o servicios sanitarios (duchas, lavado de ropa o trastes etc.).

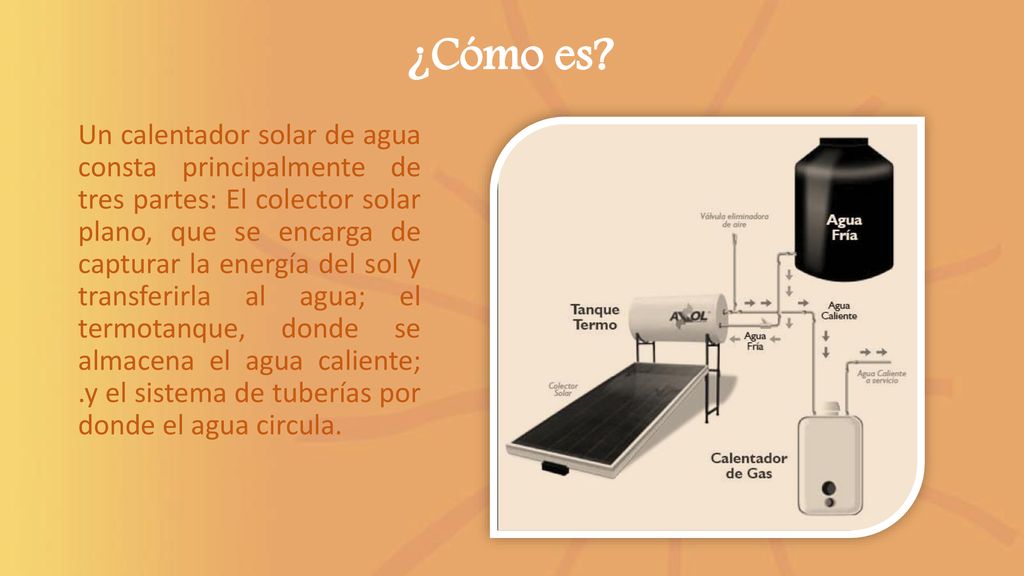

6 ¿Cómo es? Un calentador solar de agua consta principalmente de tres partes: El colector solar plano, que se encarga de capturar la energía del sol y transferirla al agua; el termotanque, donde se almacena el agua caliente; .y el sistema de tuberías por donde el agua circula.

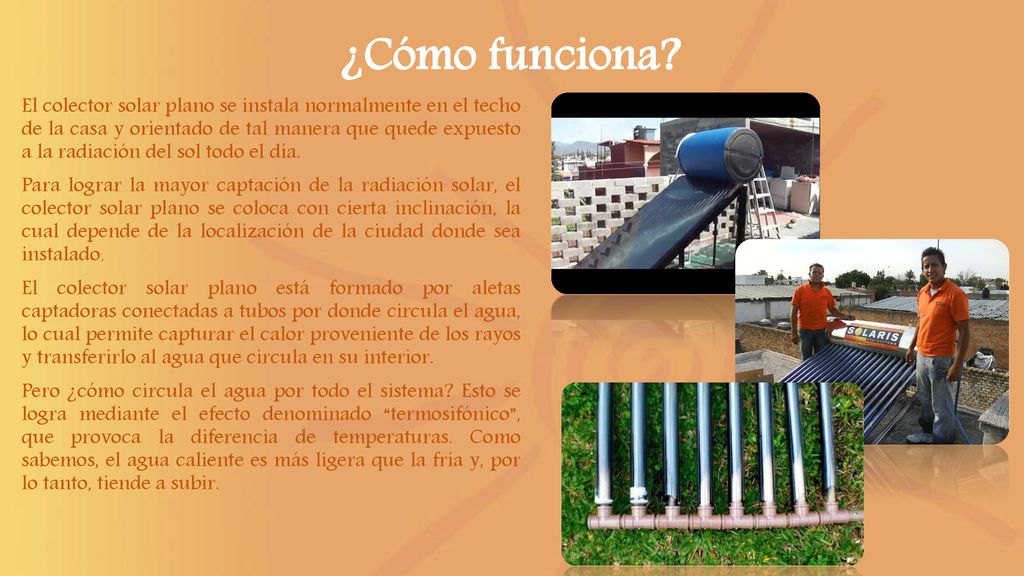

7 ¿Cómo funciona? El colector solar plano se instala normalmente en el techo de la casa y orientado de tal manera que quede expuesto a la radiación del sol todo el día. Para lograr la mayor captación de la radiación solar, el colector solar plano se coloca con cierta inclinación, la cual depende de la localización de la ciudad donde sea instalado. El colector solar plano está formado por aletas captadoras conectadas a tubos por donde circula el agua, lo cual permite capturar el calor proveniente de los rayos y transferirlo al agua que circula en su interior. Pero ¿cómo circula el agua por todo el sistema? Esto se logra mediante el efecto denominado “termosifónico”, que provoca la diferencia de temperaturas. Como sabemos, el agua caliente es más ligera que la fría y, por lo tanto, tiende a subir.

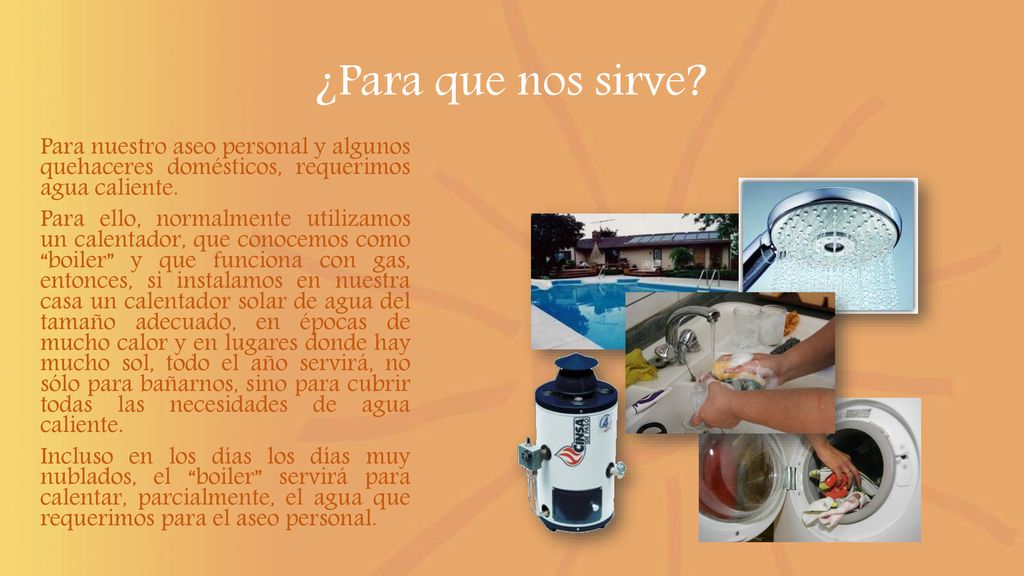

8 ¿Para que nos sirve? Para nuestro aseo personal y algunos quehaceres domésticos, requerimos agua caliente. Para ello, normalmente utilizamos un calentador, que conocemos como “boiler” y que funciona con gas, entonces, si instalamos en nuestra casa un calentador solar de agua del tamaño adecuado, en épocas de mucho calor y en lugares donde hay mucho sol, todo el año servirá, no sólo para bañarnos, sino para cubrir todas las necesidades de agua caliente. Incluso en los días los días muy nublados, el “boiler” servirá para calentar, parcialmente, el agua que requerimos para el aseo personal.

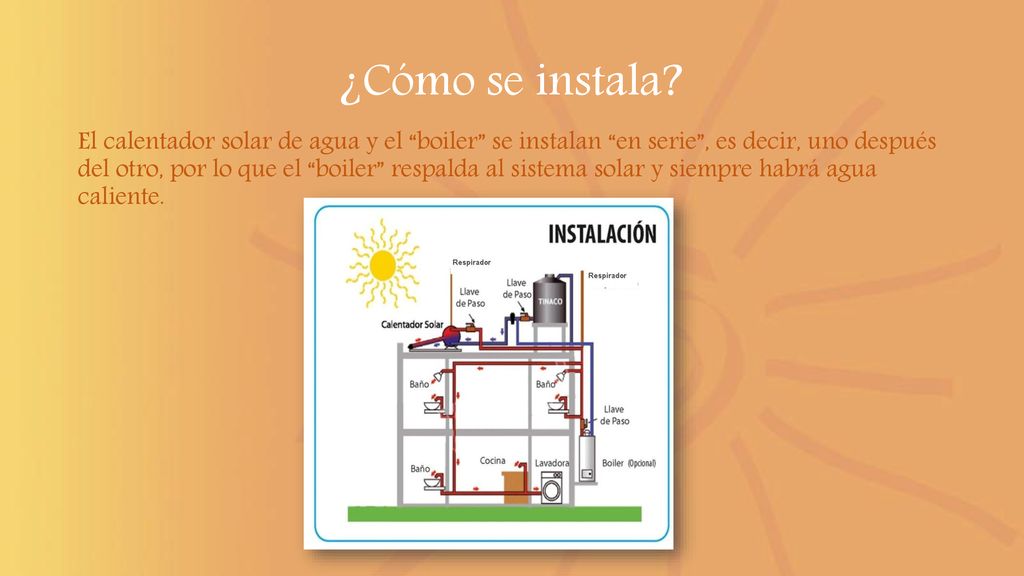

9 ¿Cómo se instala? El calentador solar de agua y el “boiler” se instalan “en serie”, es decir, uno después del otro, por lo que el “boiler” respalda al sistema solar y siempre habrá agua caliente.

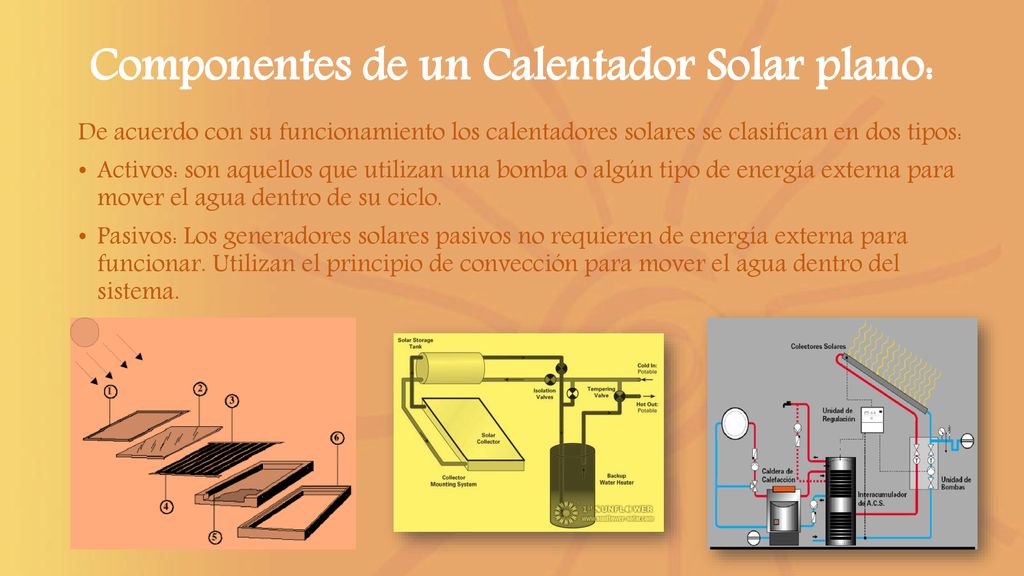

10 Componentes de un Calentador Solar plano:
De acuerdo con su funcionamiento los calentadores solares se clasifican en dos tipos: Activos: son aquellos que utilizan una bomba o algún tipo de energía externa para mover el agua dentro de su ciclo. Pasivos: Los generadores solares pasivos no requieren de energía externa para funcionar. Utilizan el principio de convección para mover el agua dentro del sistema.

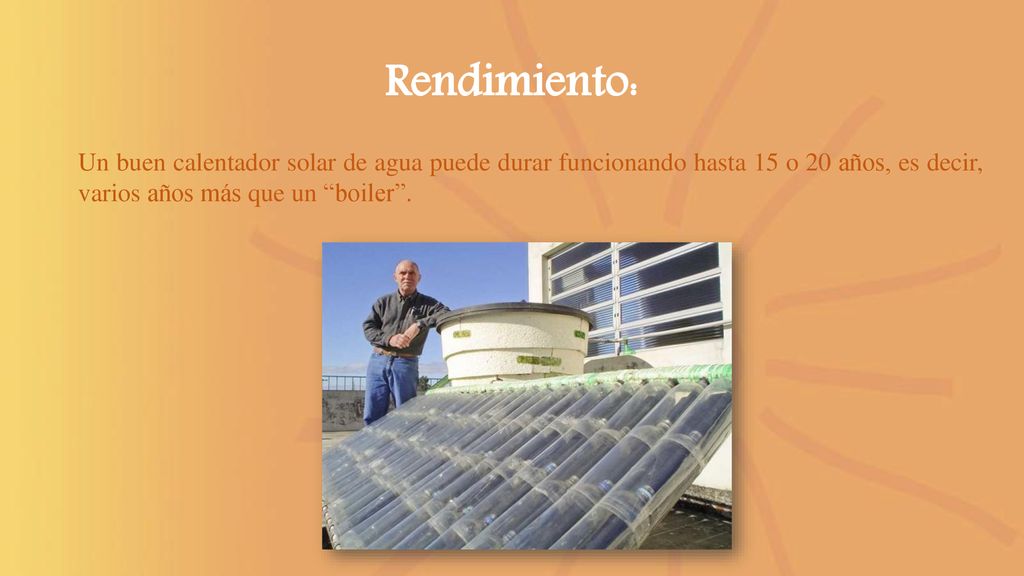

11 Rendimiento: Un buen calentador solar de agua puede durar funcionando hasta 15 o 20 años, es decir, varios años más que un “boiler”.

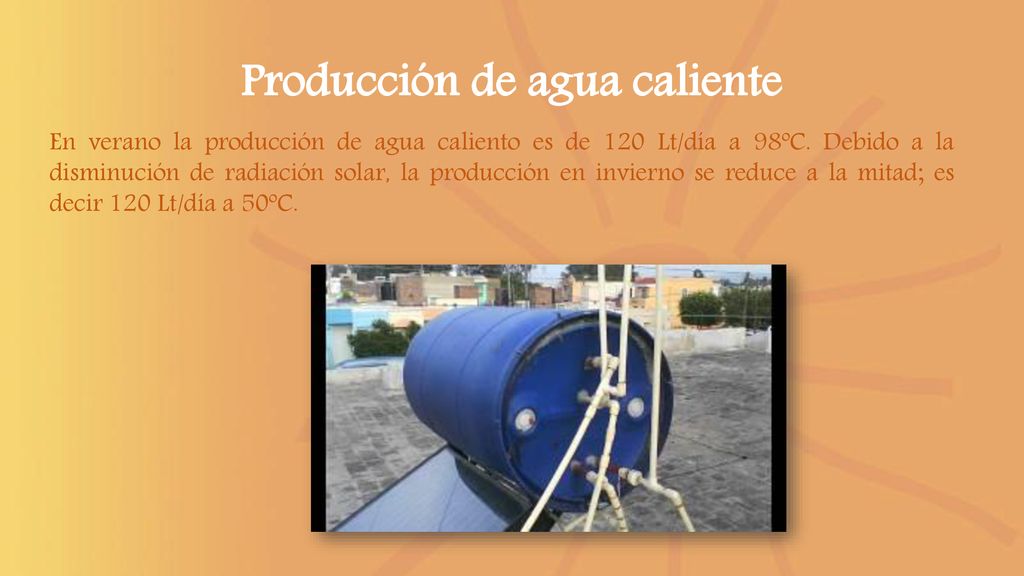

12 Producción de agua caliente
En verano la producción de agua caliento es de 120 Lt/día a 98ºC. Debido a la disminución de radiación solar, la producción en invierno se reduce a la mitad; es decir 120 Lt/día a 50ºC.

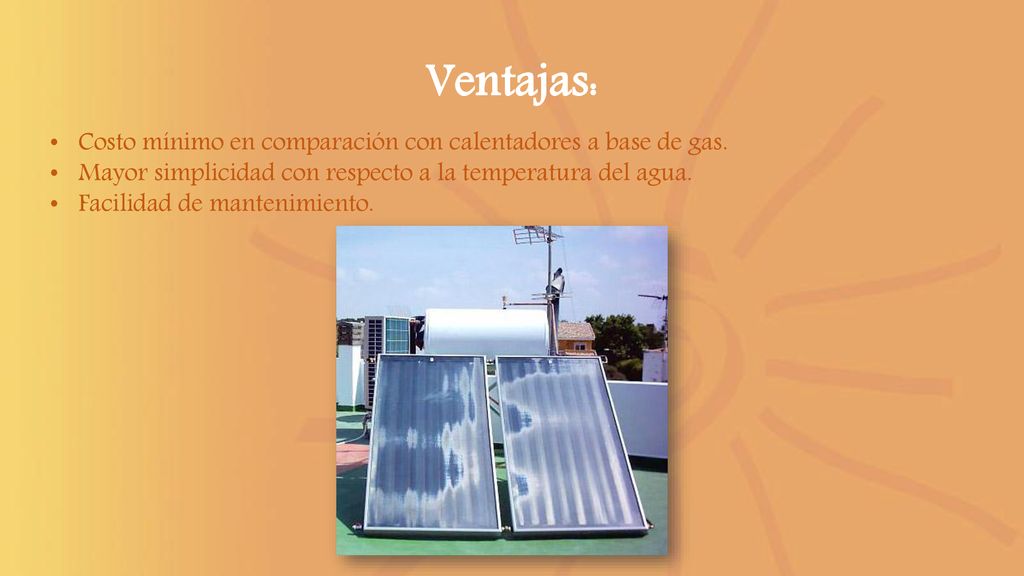

13 Ventajas: Costo mínimo en comparación con calentadores a base de gas.
Mayor simplicidad con respecto a la temperatura del agua. Facilidad de mantenimiento.

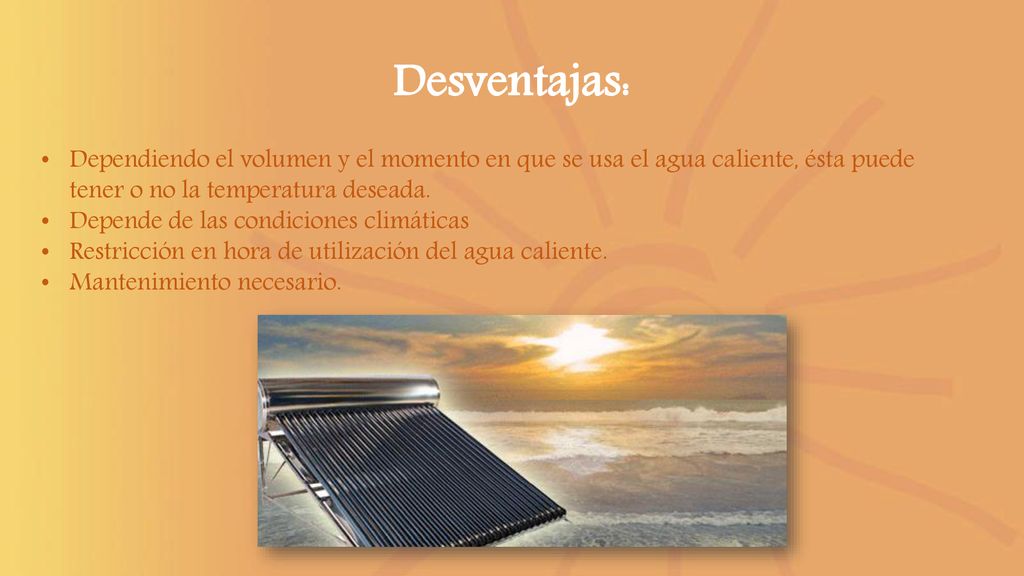

14 Desventajas: Dependiendo el volumen y el momento en que se usa el agua caliente, ésta puede tener o no la temperatura deseada. Depende de las condiciones climáticas Restricción en hora de utilización del agua caliente. Mantenimiento necesario.

15 Beneficios: Económicos: Con la instalación de un sistema adecuado a nuestras necesidades, podemos satisfacer la mayor parte de los requerimientos de agua caliente de nuestra casa, sin tener que pagar combustible, pues utilizar así el sol no nos cuesta. Aunque el costo inicial de un calentador solar de agua es mayor que el de un “boiler”, con los ahorros que se obtienen por dejar de consumir gas, podemos recuperar nuestra inversión en un plazo razonable.

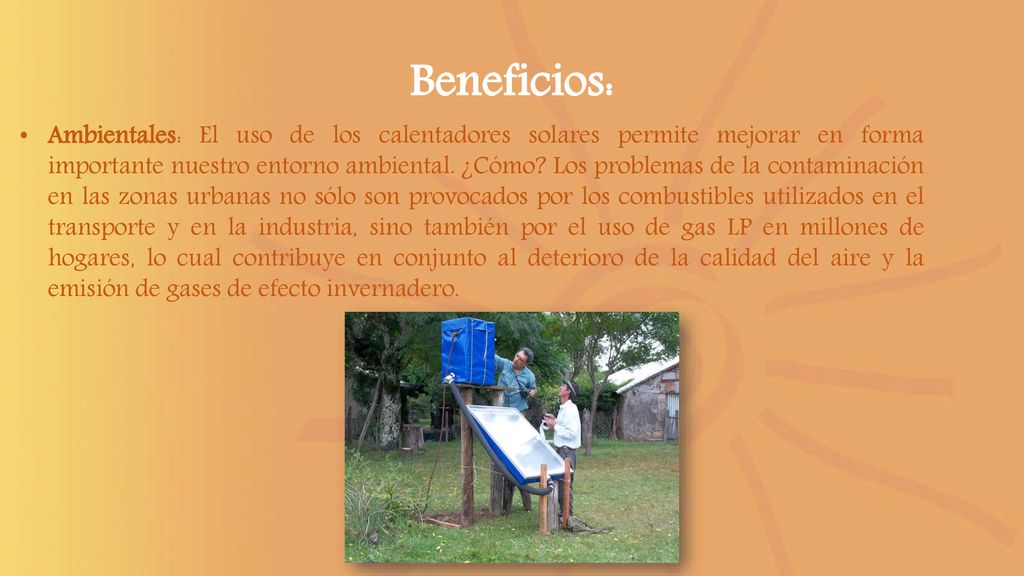

16 Beneficios: Ambientales: El uso de los calentadores solares permite mejorar en forma importante nuestro entorno ambiental. ¿Cómo? Los problemas de la contaminación en las zonas urbanas no sólo son provocados por los combustibles utilizados en el transporte y en la industria, sino también por el uso de gas LP en millones de hogares, lo cual contribuye en conjunto al deterioro de la calidad del aire y la emisión de gases de efecto invernadero.

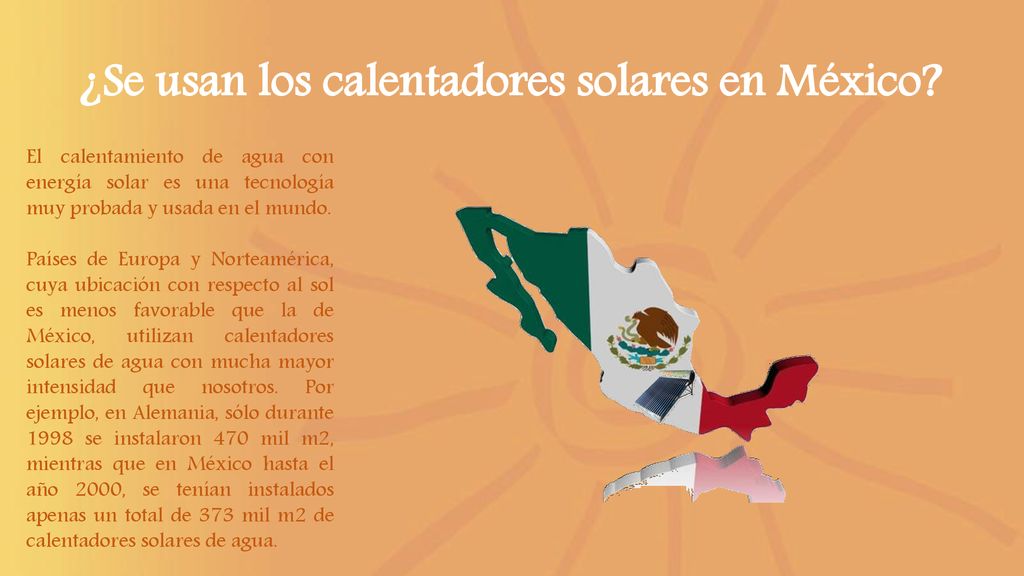

17 ¿Se usan los calentadores solares en México?
El calentamiento de agua con energía solar es una tecnología muy probada y usada en el mundo. Países de Europa y Norteamérica, cuya ubicación con respecto al sol es menos favorable que la de México, utilizan calentadores solares de agua con mucha mayor intensidad que nosotros. Por ejemplo, en Alemania, sólo durante 1998 se instalaron 470 mil m2, mientras que en México hasta el año 2000, se tenían instalados apenas un total de 373 mil m2 de calentadores solares de agua.

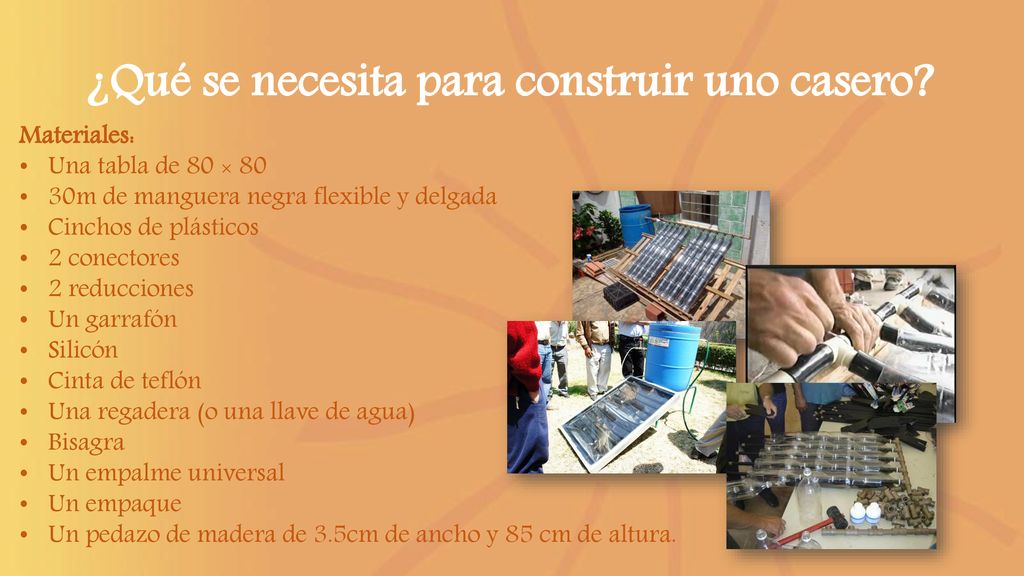

18 ¿Qué se necesita para construir uno casero?
Materiales: Una tabla de 80 × 80 30m de manguera negra flexible y delgada Cinchos de plásticos 2 conectores 2 reducciones Un garrafón Silicón Cinta de teflón Una regadera (o una llave de agua) Bisagra Un empalme universal Un empaque Un pedazo de madera de 3.5cm de ancho y 85 cm de altura.

19 Dar tiempo para que se cargue el video

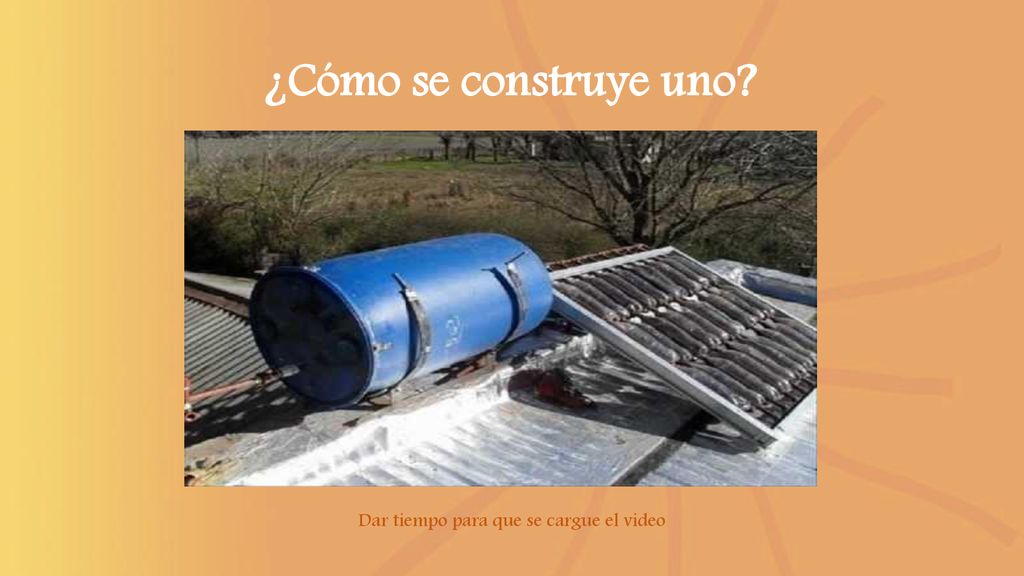

¿Cómo se construye uno? Dar tiempo para que se cargue el video

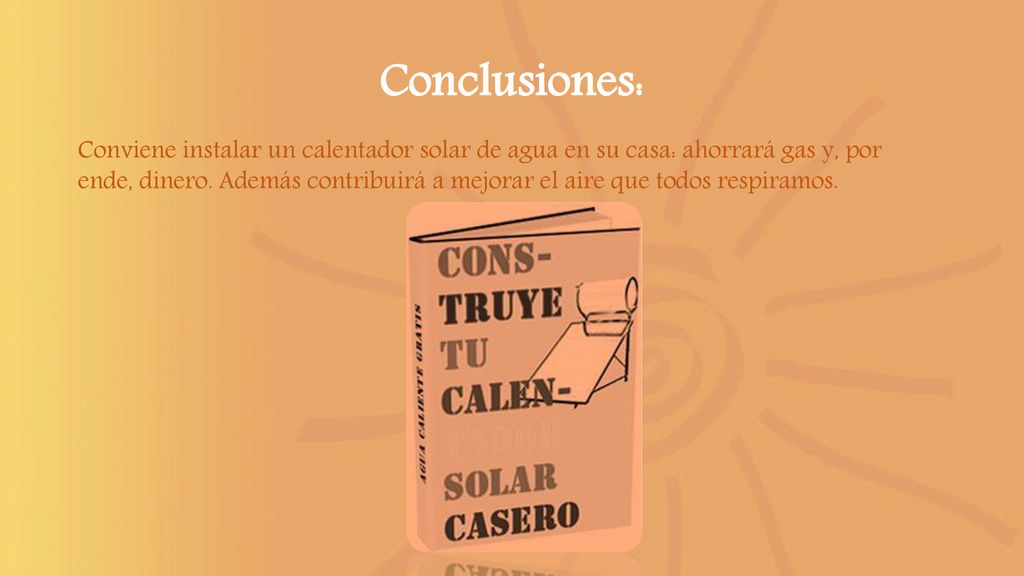

20 Conclusiones: Conviene instalar un calentador solar de agua en su casa: ahorrará gas y, por ende, dinero. Además contribuirá a mejorar el aire que todos respiramos.

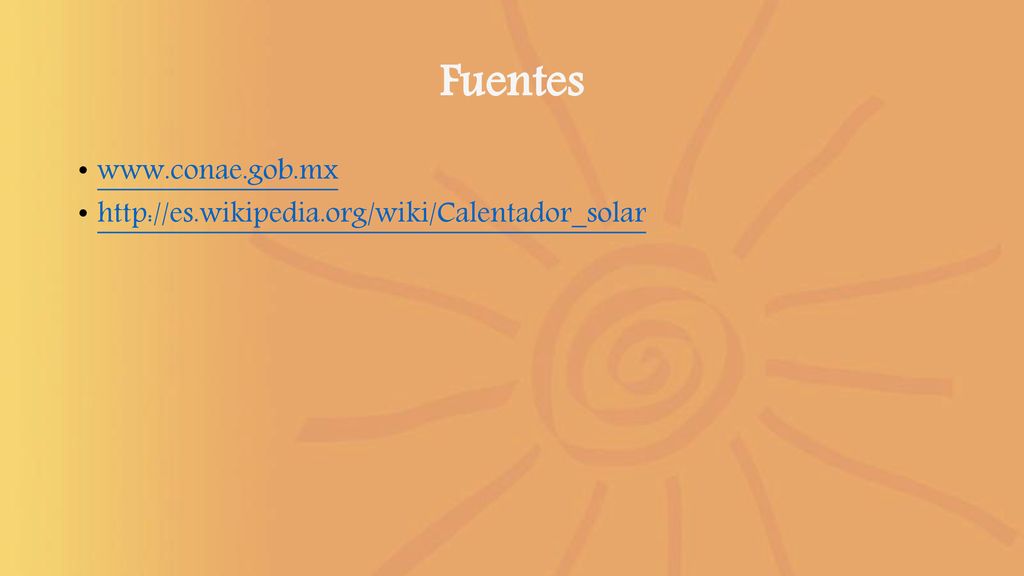

21 Fuentes
