1 Arellano de la Cruz José del Carmen
Prospección, evaluación y manejo de Aguas Subterráneas Arellano de la Cruz José del Carmen GEOHIDROLOGÍA PM7

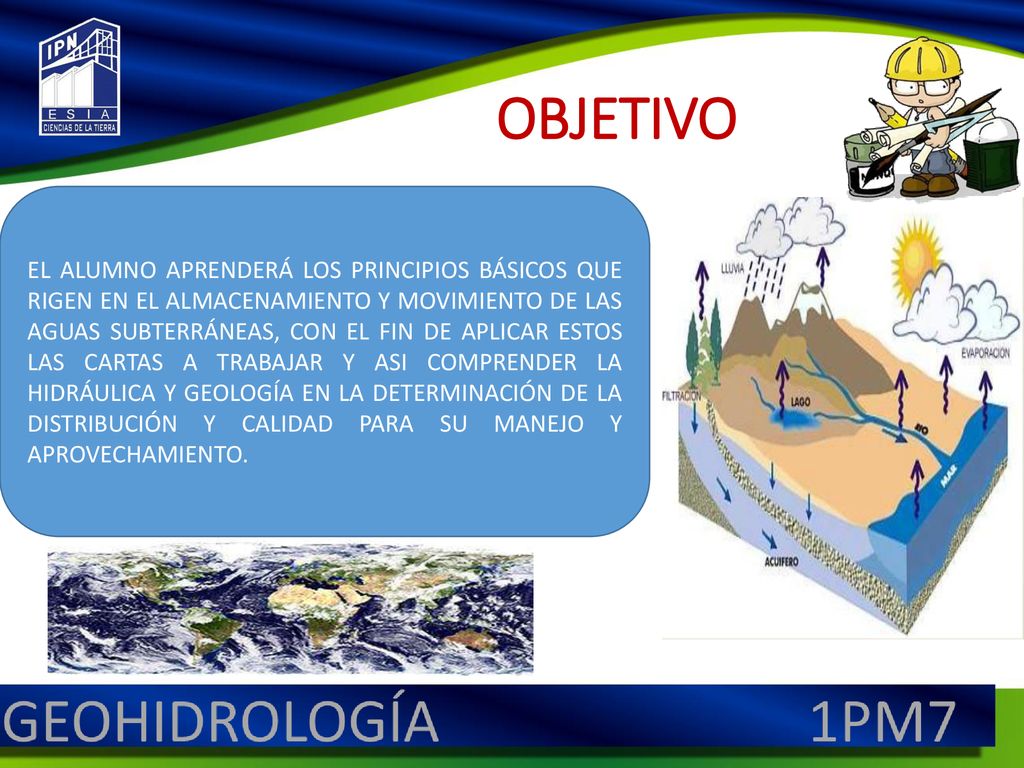

2 OBJETIVO EL ALUMNO APRENDERÁ LOS PRINCIPIOS BÁSICOS QUE RIGEN EN EL ALMACENAMIENTO Y MOVIMIENTO DE LAS AGUAS SUBTERRÁNEAS, CON EL FIN DE APLICAR ESTOS LAS CARTAS A TRABAJAR Y ASI COMPRENDER LA HIDRÁULICA Y GEOLOGÍA EN LA DETERMINACIÓN DE LA DISTRIBUCIÓN Y CALIDAD PARA SU MANEJO Y APROVECHAMIENTO.

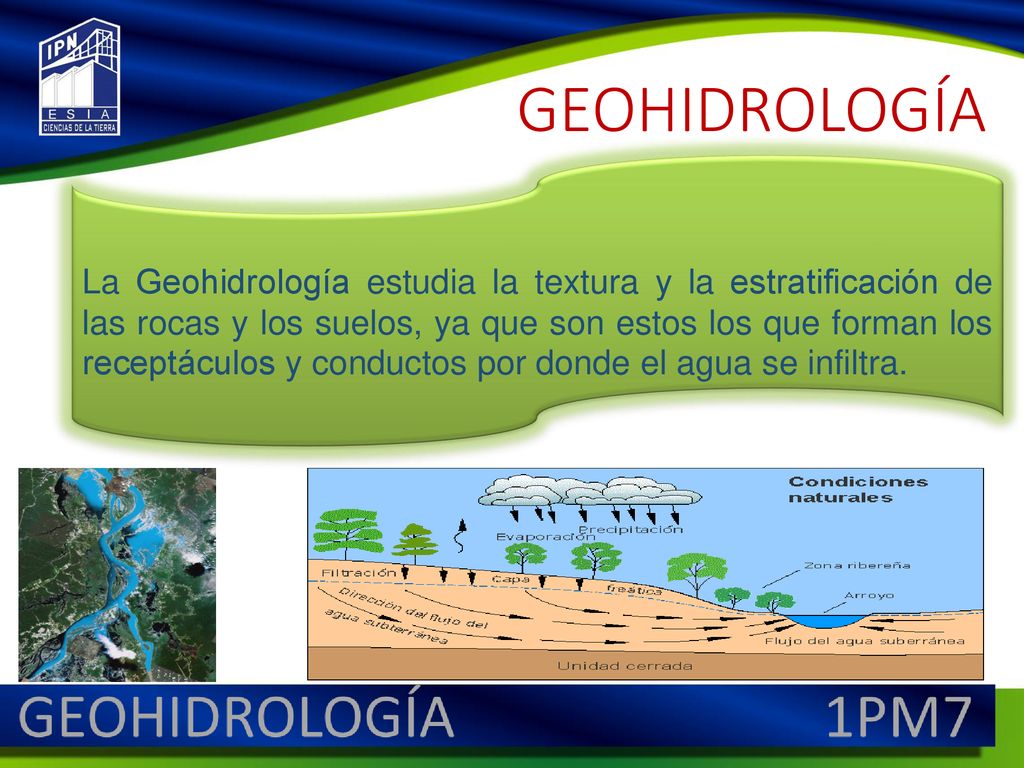

3 GEOHIDROLOGÍA La Geohidrología estudia la textura y la estratificación de las rocas y los suelos, ya que son estos los que forman los receptáculos y conductos por donde el agua se infiltra.

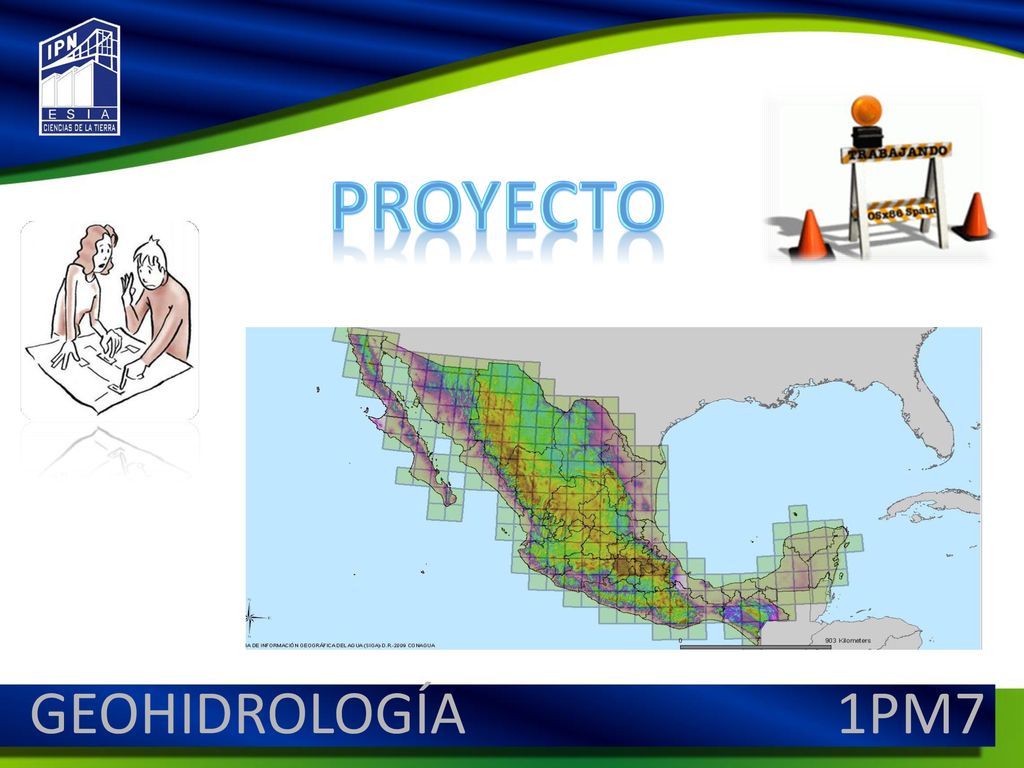

4 Proyecto GEOHIDROLOGÍA PM7

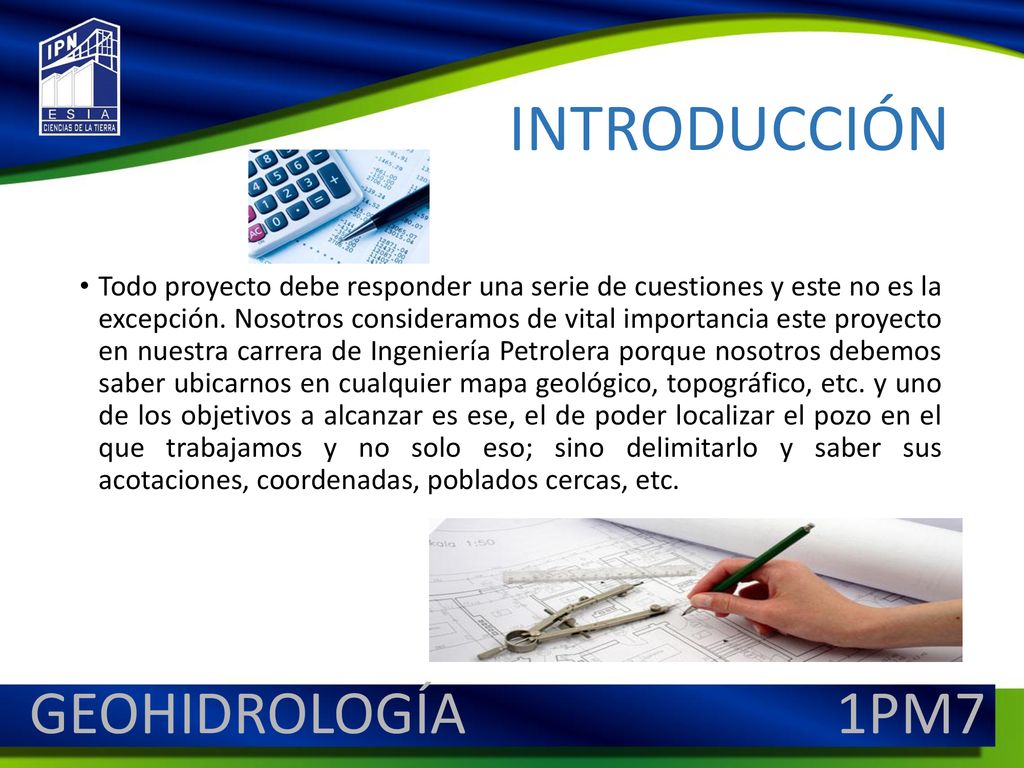

5 INTRODUCCIÓN GEOHIDROLOGÍA 1PM7
Todo proyecto debe responder una serie de cuestiones y este no es la excepción. Nosotros consideramos de vital importancia este proyecto en nuestra carrera de Ingeniería Petrolera porque nosotros debemos saber ubicarnos en cualquier mapa geológico, topográfico, etc. y uno de los objetivos a alcanzar es ese, el de poder localizar el pozo en el que trabajamos y no solo eso; sino delimitarlo y saber sus acotaciones, coordenadas, poblados cercas, etc. GEOHIDROLOGÍA PM7

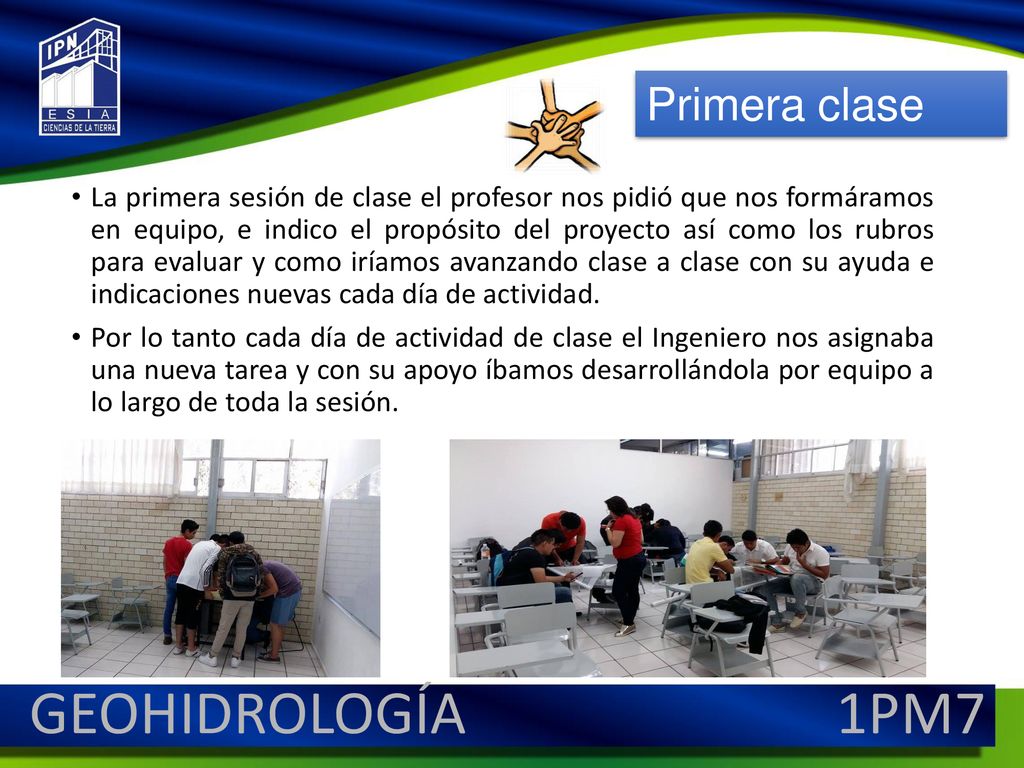

6 GEOHIDROLOGÍA 1PM7 Primera clase
La primera sesión de clase el profesor nos pidió que nos formáramos en equipo, e indico el propósito del proyecto así como los rubros para evaluar y como iríamos avanzando clase a clase con su ayuda e indicaciones nuevas cada día de actividad. Por lo tanto cada día de actividad de clase el Ingeniero nos asignaba una nueva tarea y con su apoyo íbamos desarrollándola por equipo a lo largo de toda la sesión. GEOHIDROLOGÍA PM7

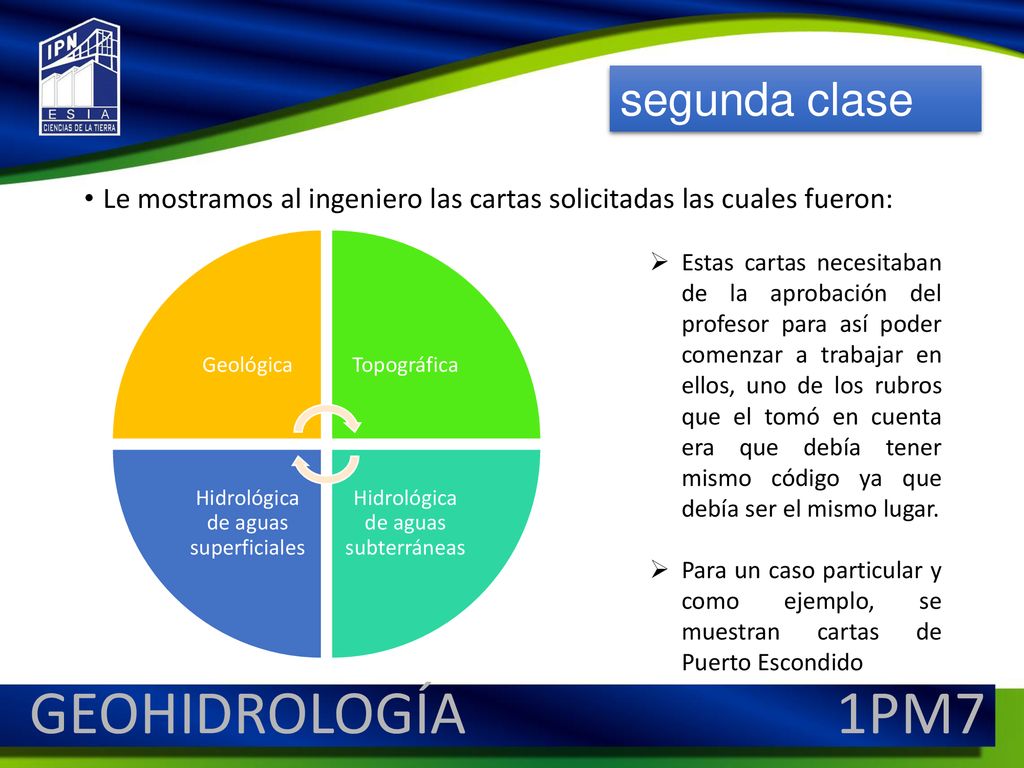

7 GEOHIDROLOGÍA 1PM7 segunda clase
Le mostramos al ingeniero las cartas solicitadas las cuales fueron: Geológica Topográfica Hidrológica de aguas subterráneas Hidrológica de aguas superficiales Estas cartas necesitaban de la aprobación del profesor para así poder comenzar a trabajar en ellos, uno de los rubros que el tomó en cuenta era que debía tener mismo código ya que debía ser el mismo lugar. Para un caso particular y como ejemplo, se muestran cartas de Puerto Escondido GEOHIDROLOGÍA PM7

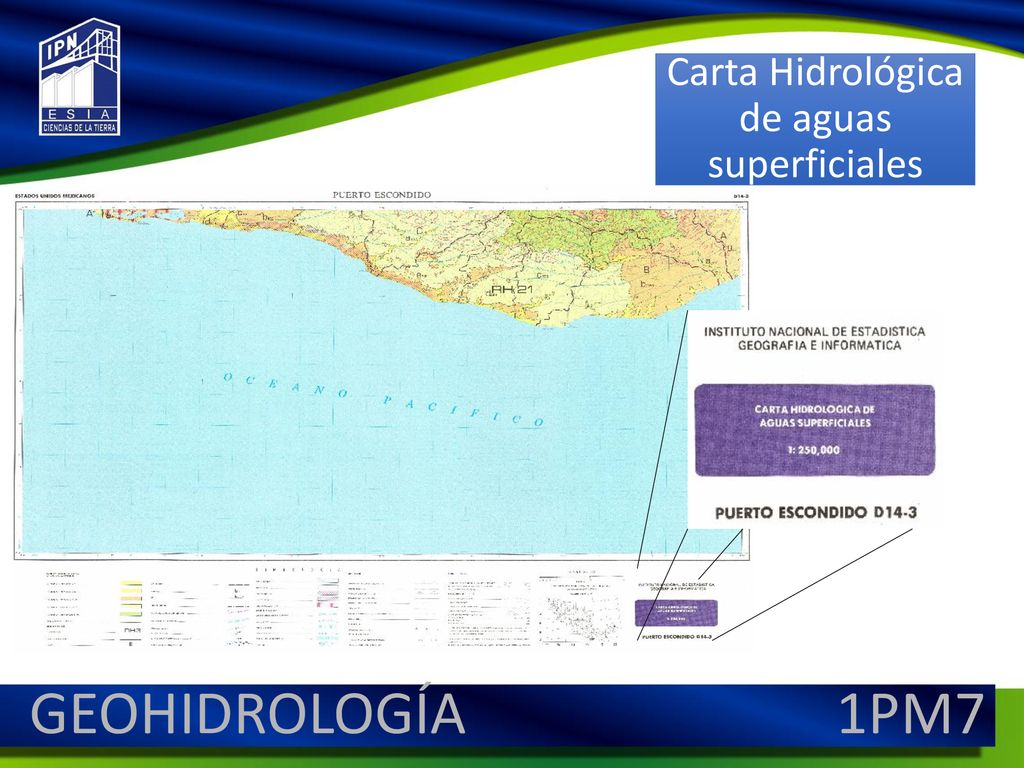

8 Carta Hidrológica de aguas superficiales
GEOHIDROLOGÍA PM7

9 Carta topográfica GEOHIDROLOGÍA PM7

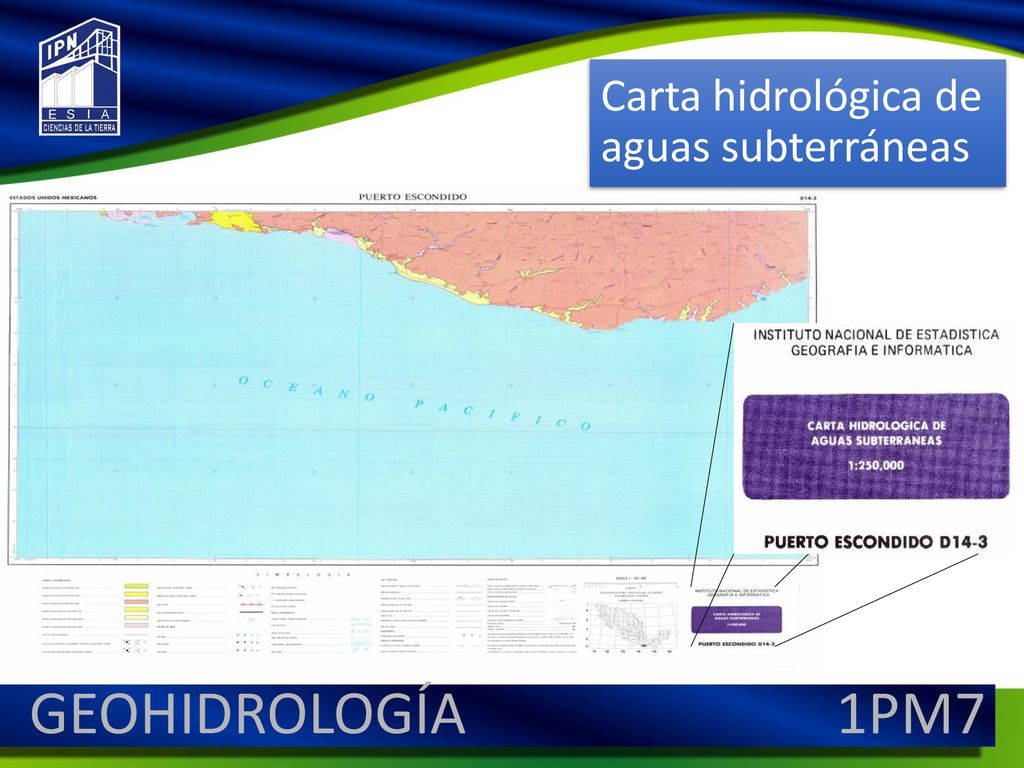

10 Carta hidrológica de aguas subterráneas
GEOHIDROLOGÍA PM7

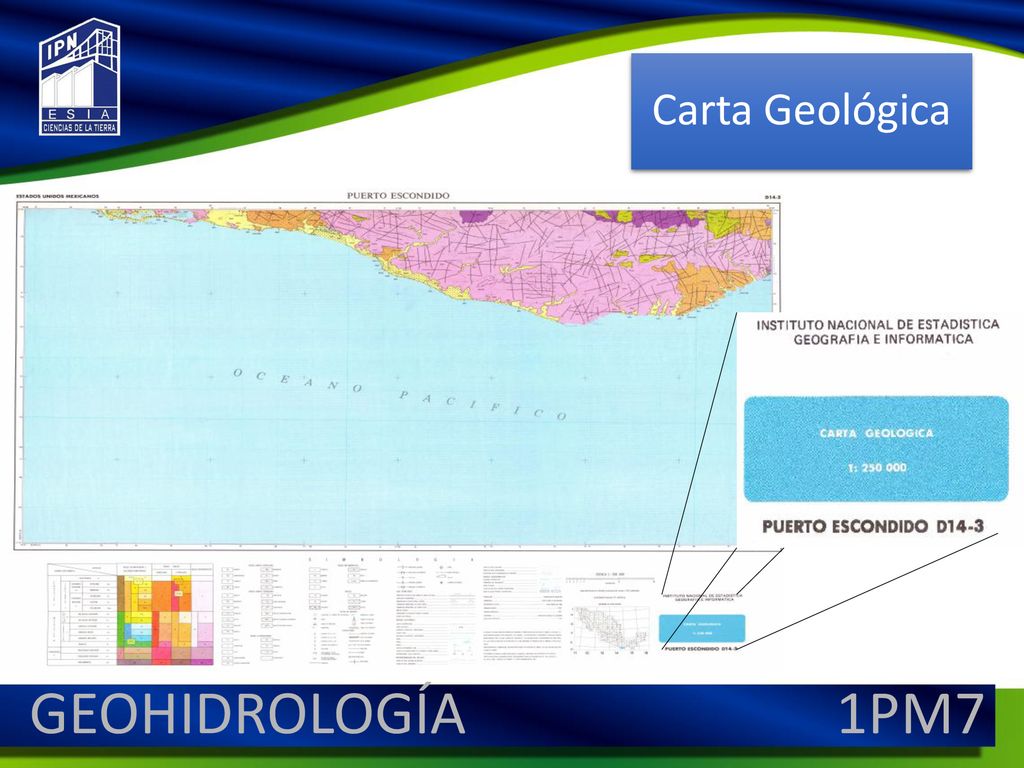

11 Carta Geológica GEOHIDROLOGÍA PM7

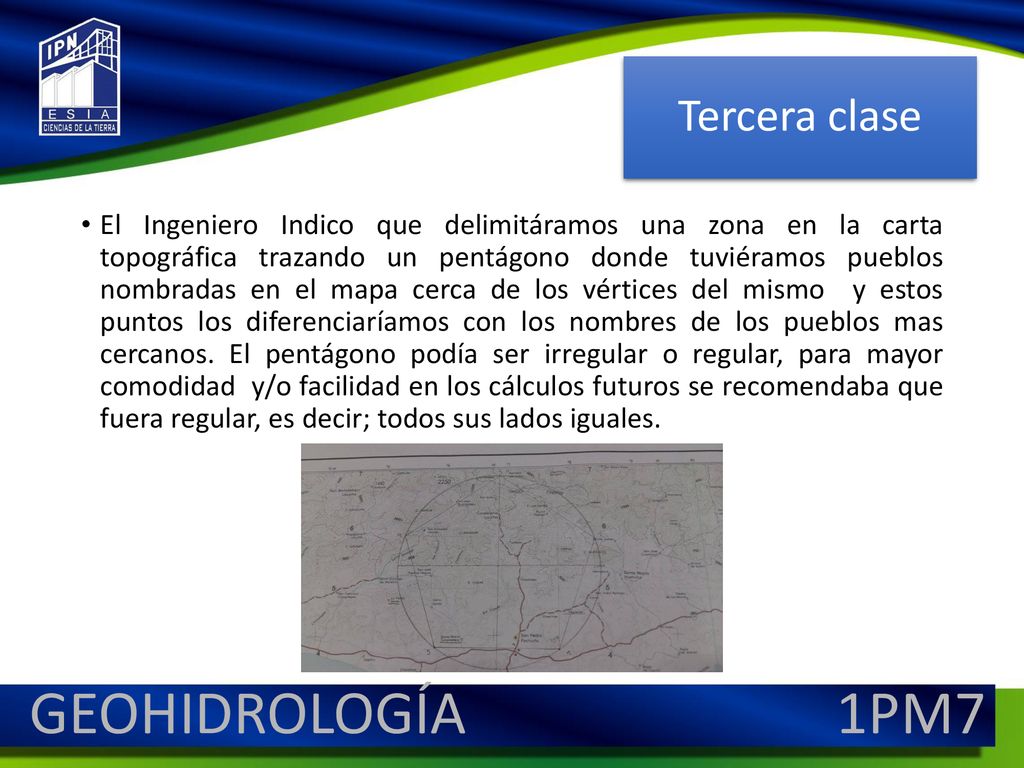

12 GEOHIDROLOGÍA 1PM7 Tercera clase
El Ingeniero Indico que delimitáramos una zona en la carta topográfica trazando un pentágono donde tuviéramos pueblos nombradas en el mapa cerca de los vértices del mismo y estos puntos los diferenciaríamos con los nombres de los pueblos mas cercanos. El pentágono podía ser irregular o regular, para mayor comodidad y/o facilidad en los cálculos futuros se recomendaba que fuera regular, es decir; todos sus lados iguales. GEOHIDROLOGÍA PM7

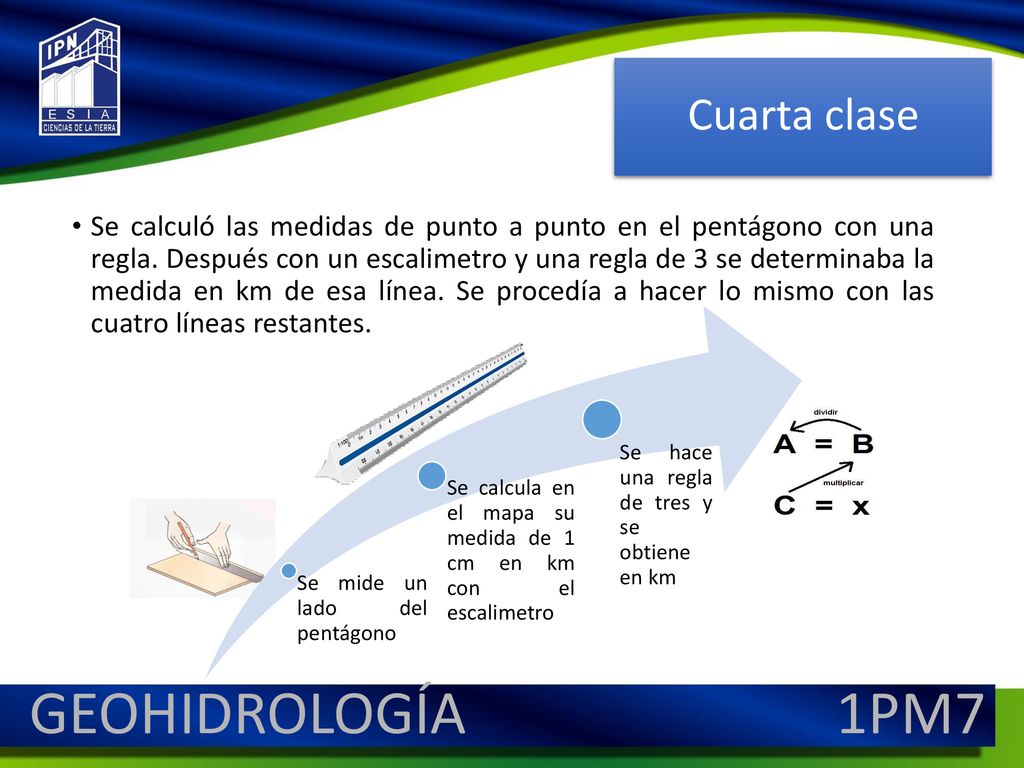

13 GEOHIDROLOGÍA 1PM7 Cuarta clase
Se calculó las medidas de punto a punto en el pentágono con una regla. Después con un escalimetro y una regla de 3 se determinaba la medida en km de esa línea. Se procedía a hacer lo mismo con las cuatro líneas restantes. Se mide un lado del pentágono Se calcula en el mapa su medida de 1 cm en km con el escalimetro Se hace una regla de tres y se obtiene en km GEOHIDROLOGÍA PM7

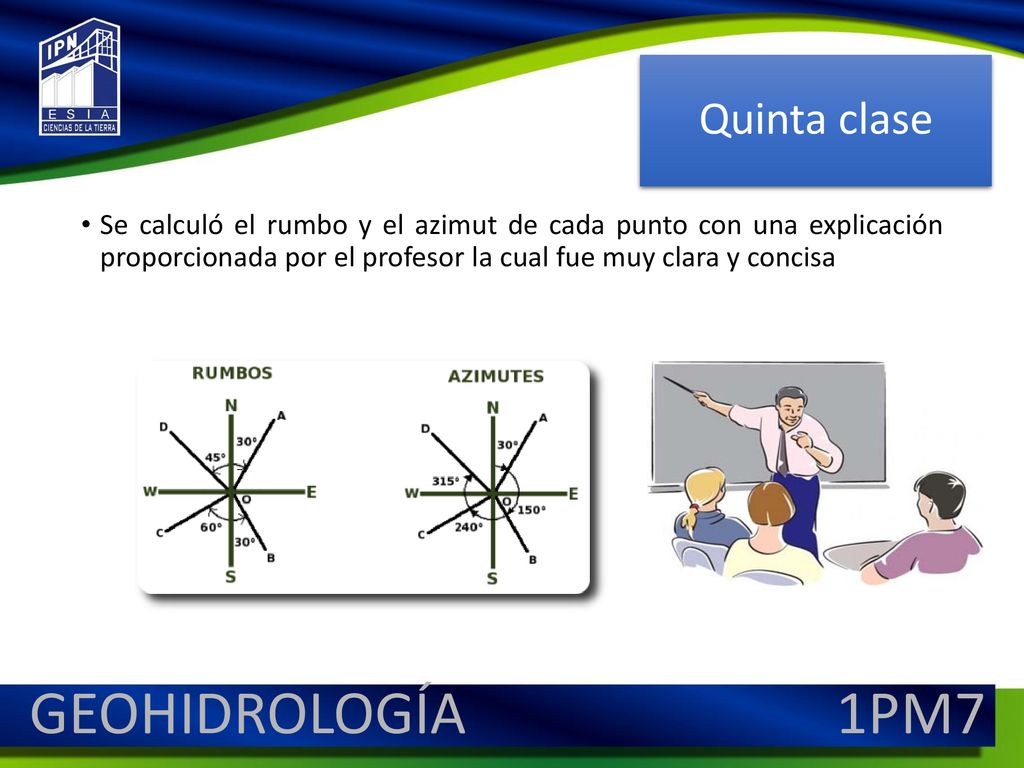

14 GEOHIDROLOGÍA 1PM7 Quinta clase
Se calculó el rumbo y el azimut de cada punto con una explicación proporcionada por el profesor la cual fue muy clara y concisa GEOHIDROLOGÍA PM7

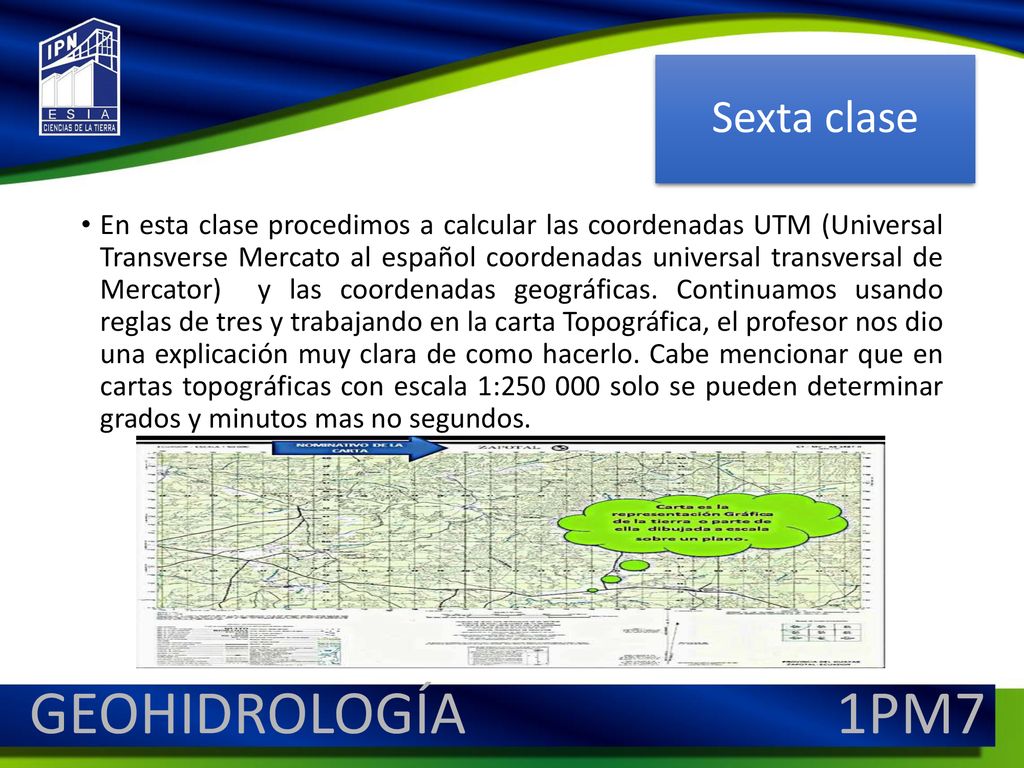

15 GEOHIDROLOGÍA 1PM7 Sexta clase
En esta clase procedimos a calcular las coordenadas UTM (Universal Transverse Mercato al español coordenadas universal transversal de Mercator) y las coordenadas geográficas. Continuamos usando reglas de tres y trabajando en la carta Topográfica, el profesor nos dio una explicación muy clara de como hacerlo. Cabe mencionar que en cartas topográficas con escala 1: solo se pueden determinar grados y minutos mas no segundos. GEOHIDROLOGÍA PM7

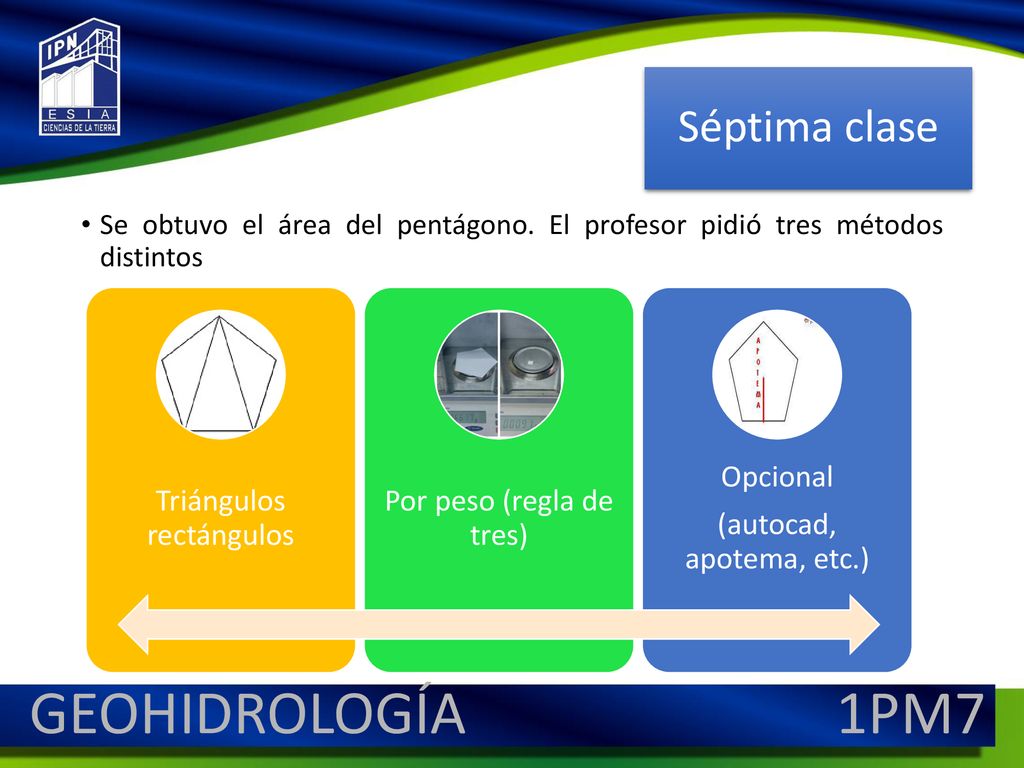

16 GEOHIDROLOGÍA 1PM7 Séptima clase Triángulos rectángulos
Se obtuvo el área del pentágono. El profesor pidió tres métodos distintos Triángulos rectángulos Por peso (regla de tres) Opcional (autocad, apotema, etc.) GEOHIDROLOGÍA PM7

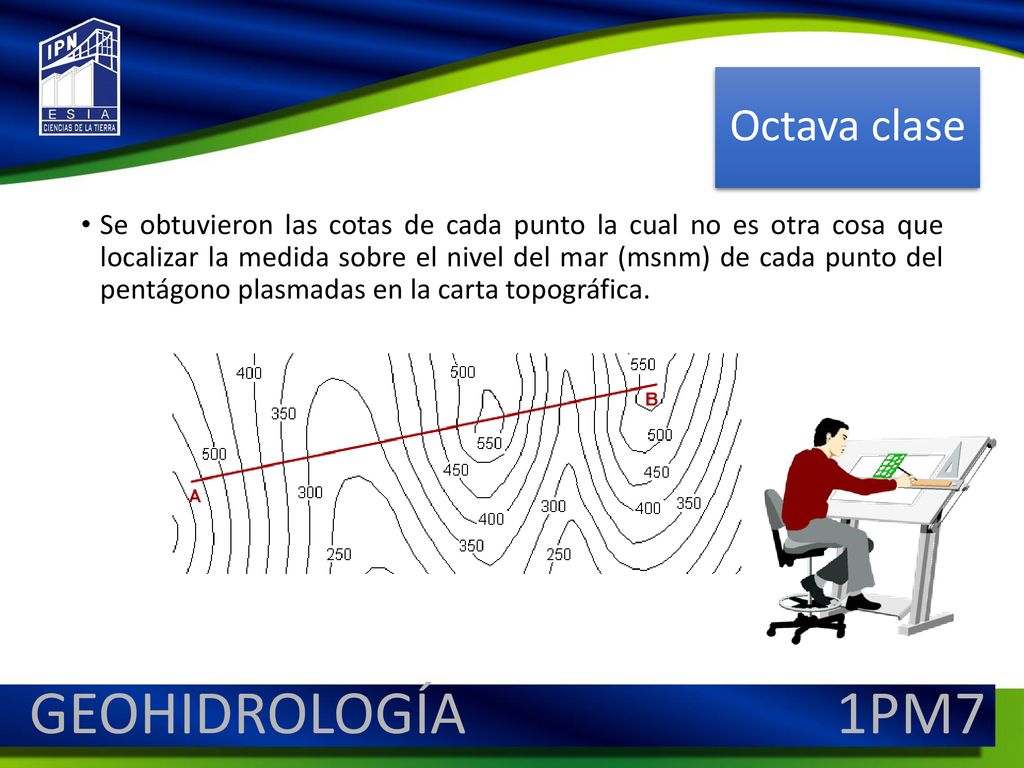

17 GEOHIDROLOGÍA 1PM7 Octava clase
Se obtuvieron las cotas de cada punto la cual no es otra cosa que localizar la medida sobre el nivel del mar (msnm) de cada punto del pentágono plasmadas en la carta topográfica. GEOHIDROLOGÍA PM7

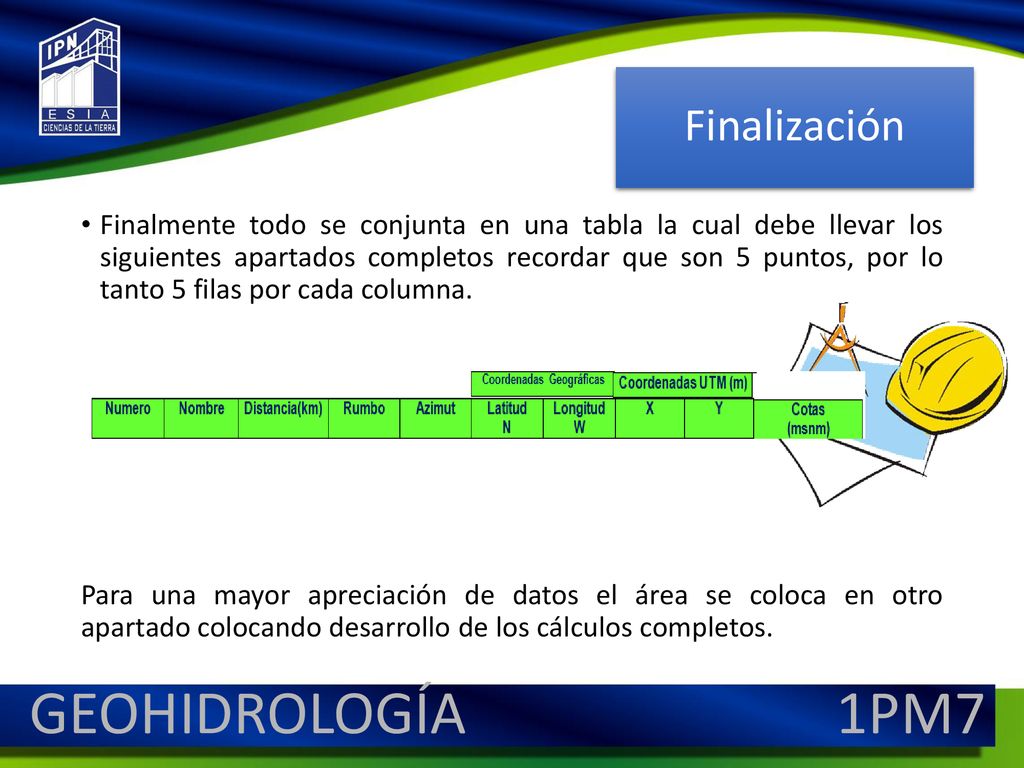

18 GEOHIDROLOGÍA 1PM7 Finalización
Finalmente todo se conjunta en una tabla la cual debe llevar los siguientes apartados completos recordar que son 5 puntos, por lo tanto 5 filas por cada columna. Para una mayor apreciación de datos el área se coloca en otro apartado colocando desarrollo de los cálculos completos. GEOHIDROLOGÍA PM7

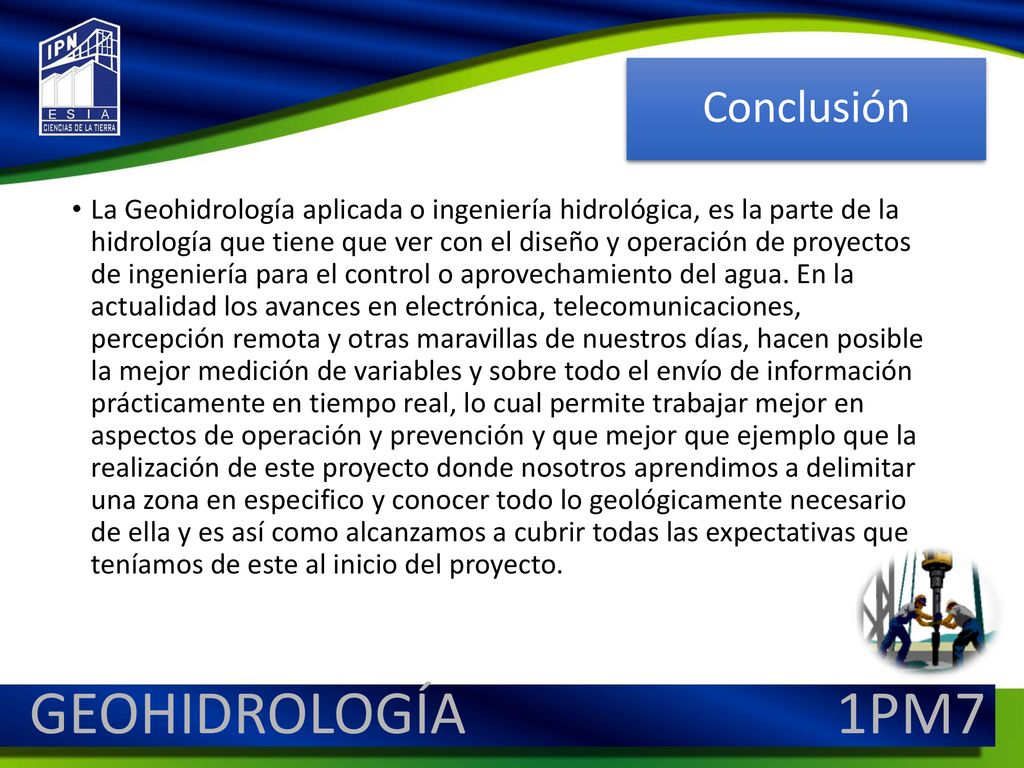

19 GEOHIDROLOGÍA 1PM7 Conclusión
La Geohidrología aplicada o ingeniería hidrológica, es la parte de la hidrología que tiene que ver con el diseño y operación de proyectos de ingeniería para el control o aprovechamiento del agua. En la actualidad los avances en electrónica, telecomunicaciones, percepción remota y otras maravillas de nuestros días, hacen posible la mejor medición de variables y sobre todo el envío de información prácticamente en tiempo real, lo cual permite trabajar mejor en aspectos de operación y prevención y que mejor que ejemplo que la realización de este proyecto donde nosotros aprendimos a delimitar una zona en especifico y conocer todo lo geológicamente necesario de ella y es así como alcanzamos a cubrir todas las expectativas que teníamos de este al inicio del proyecto. GEOHIDROLOGÍA PM7
