TELEVISIÓN VIA SATÉLITE ANTENAS PARABÓLICAS Distribución de la Señal. TEMA Nº16.

Presentaciones similares


Presentación del tema: "TELEVISIÓN VIA SATÉLITE ANTENAS PARABÓLICAS Distribución de la Señal. TEMA Nº16."— Transcripción de la presentación:

1

2 TELEVISIÓN VIA SATÉLITE ANTENAS PARABÓLICAS Distribución de la Señal. TEMA Nº16

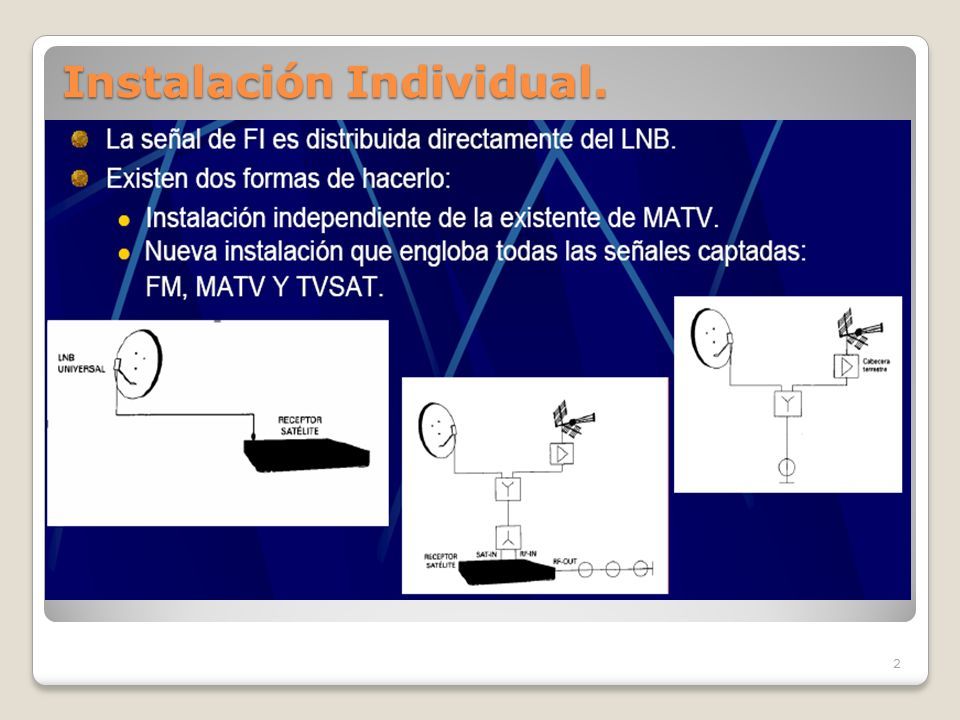

3 Instalación Individual. 2

4 Instalación Individual. Separada. 3 TVT+SAT. INSTALACIÓN DE UN SOLO USUARIO, NECESITA RECEPTOR, I.R.D., DECODIFICADOR. SE UTILIZAN 2 CABLES DE BAJADA.

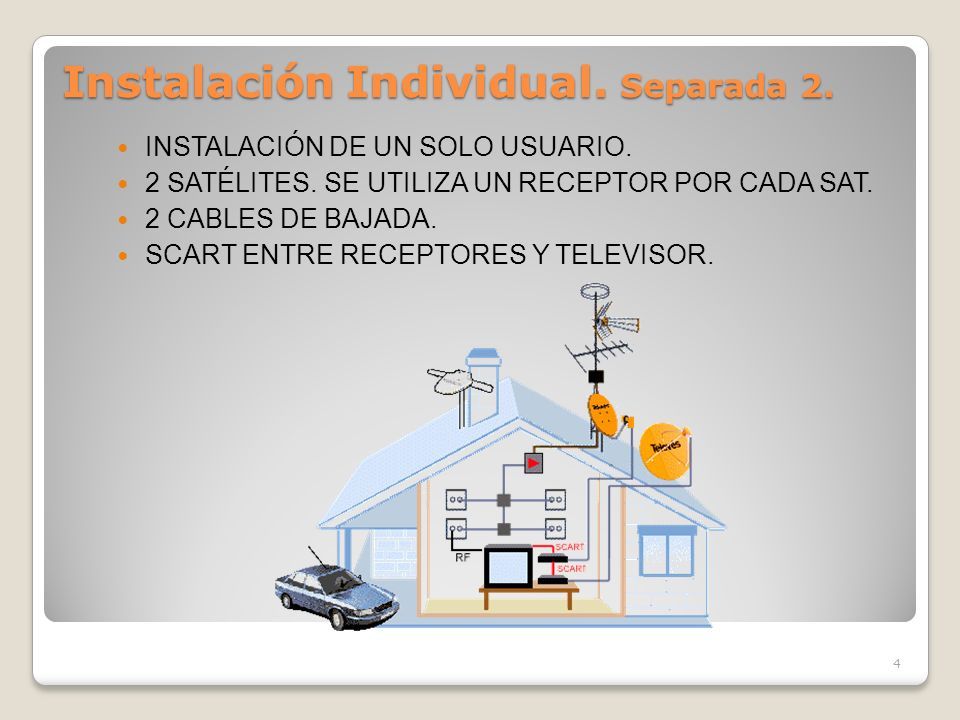

5 Instalación Individual. Separada 2. 4 INSTALACIÓN DE UN SOLO USUARIO. 2 SATÉLITES. SE UTILIZA UN RECEPTOR POR CADA SAT. 2 CABLES DE BAJADA. SCART ENTRE RECEPTORES Y TELEVISOR.

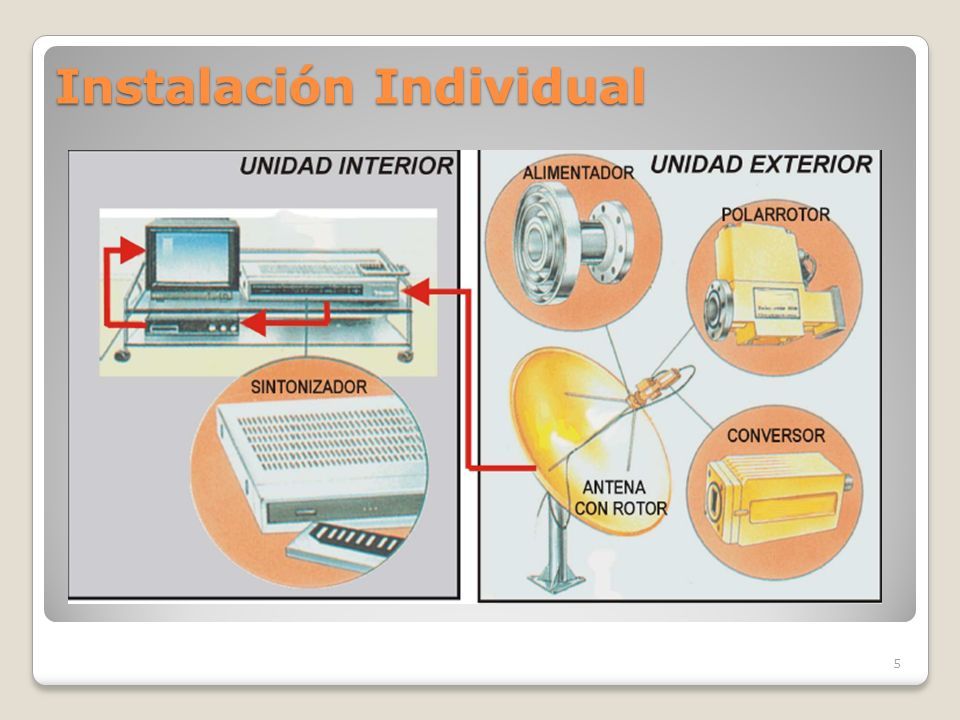

6 Instalación Individual 5

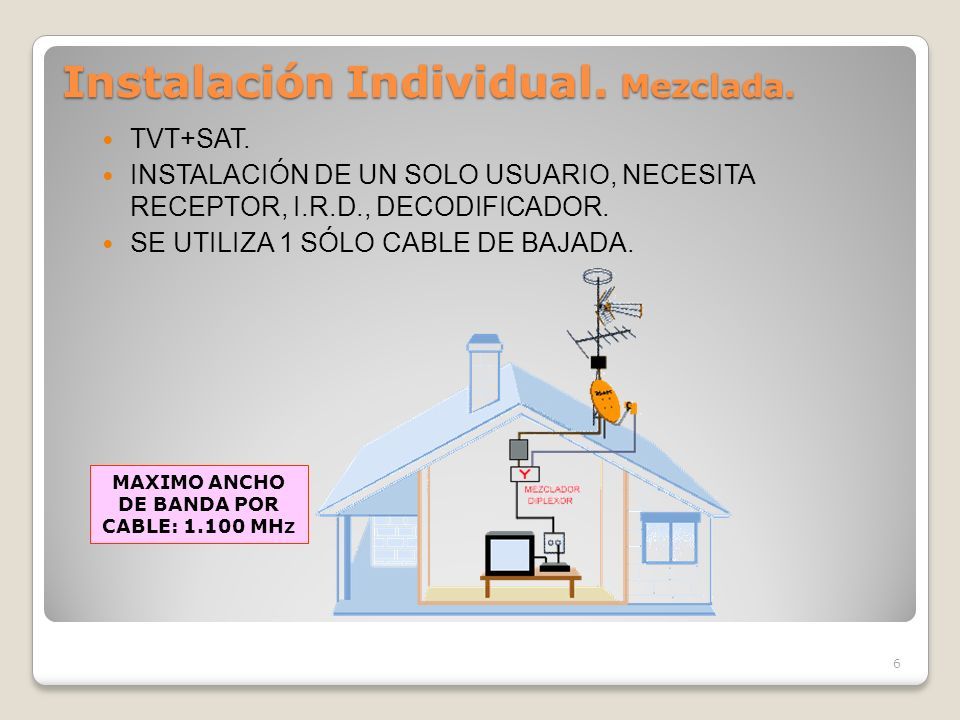

7 Instalación Individual. Mezclada. 6 TVT+SAT. INSTALACIÓN DE UN SOLO USUARIO, NECESITA RECEPTOR, I.R.D., DECODIFICADOR. SE UTILIZA 1 SÓLO CABLE DE BAJADA. MAXIMO ANCHO DE BANDA POR CABLE: 1.100 MHz

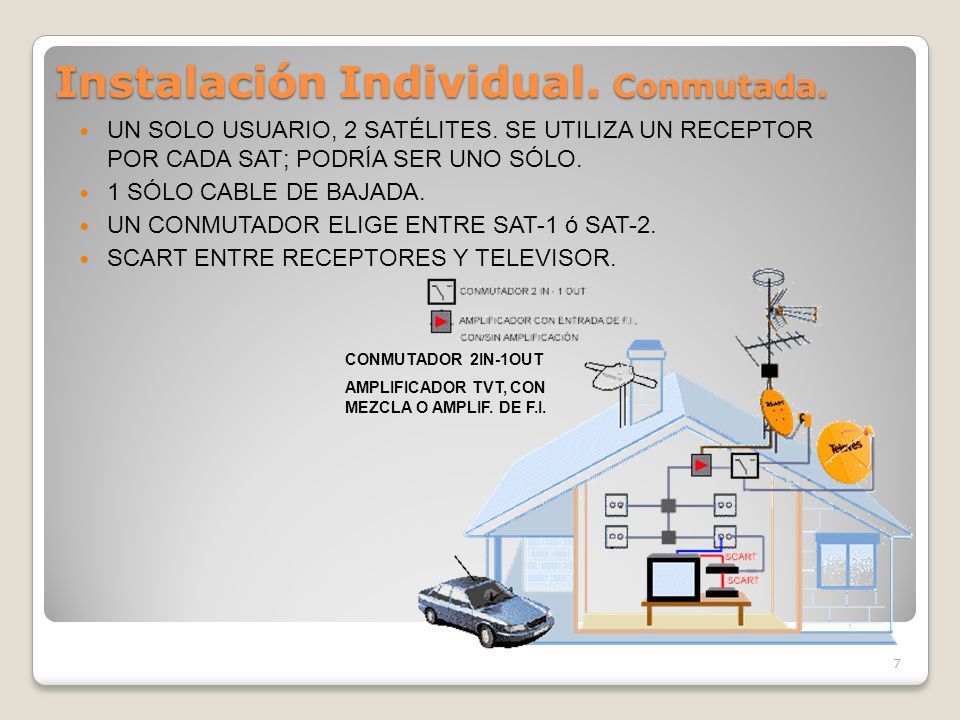

8 7 UN SOLO USUARIO, 2 SATÉLITES. SE UTILIZA UN RECEPTOR POR CADA SAT; PODRÍA SER UNO SÓLO. 1 SÓLO CABLE DE BAJADA. UN CONMUTADOR ELIGE ENTRE SAT-1 ó SAT-2. SCART ENTRE RECEPTORES Y TELEVISOR. CONMUTADOR 2IN-1OUT AMPLIFICADOR TVT, CON MEZCLA O AMPLIF. DE F.I. Instalación Individual. Conmutada.

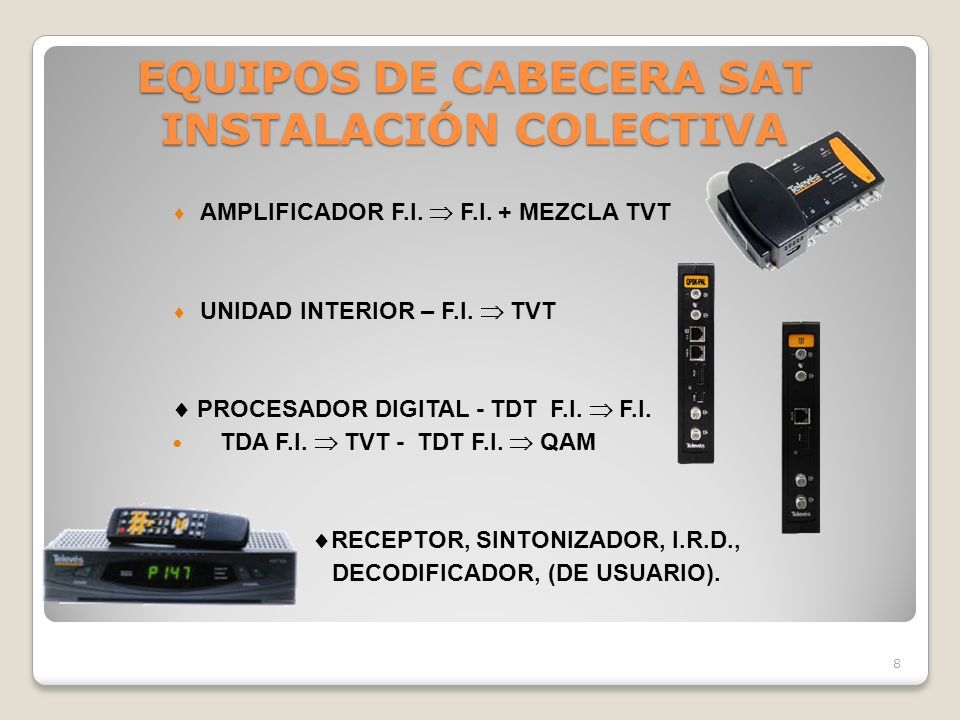

9 EQUIPOS DE CABECERA SAT INSTALACIÓN COLECTIVA 8  AMPLIFICADOR F.I.  F.I. + MEZCLA TVT  UNIDAD INTERIOR – F.I.  TVT  PROCESADOR DIGITAL - TDT F.I.  F.I. TDA F.I.  TVT - TDT F.I.  QAM  RECEPTOR, SINTONIZADOR, I.R.D., DECODIFICADOR, (DE USUARIO).

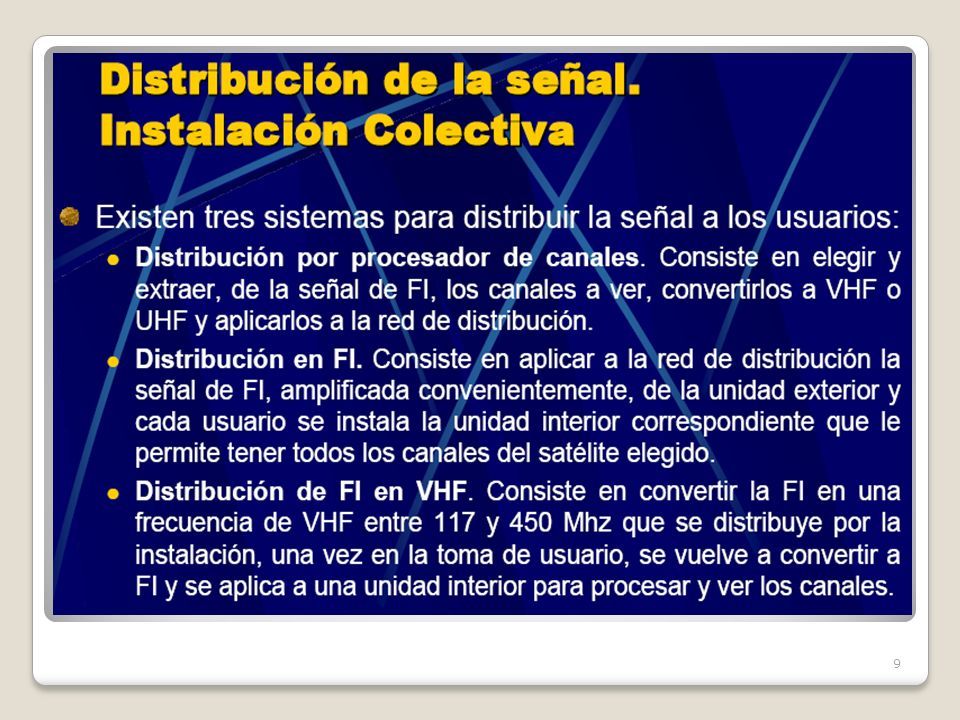

10 9

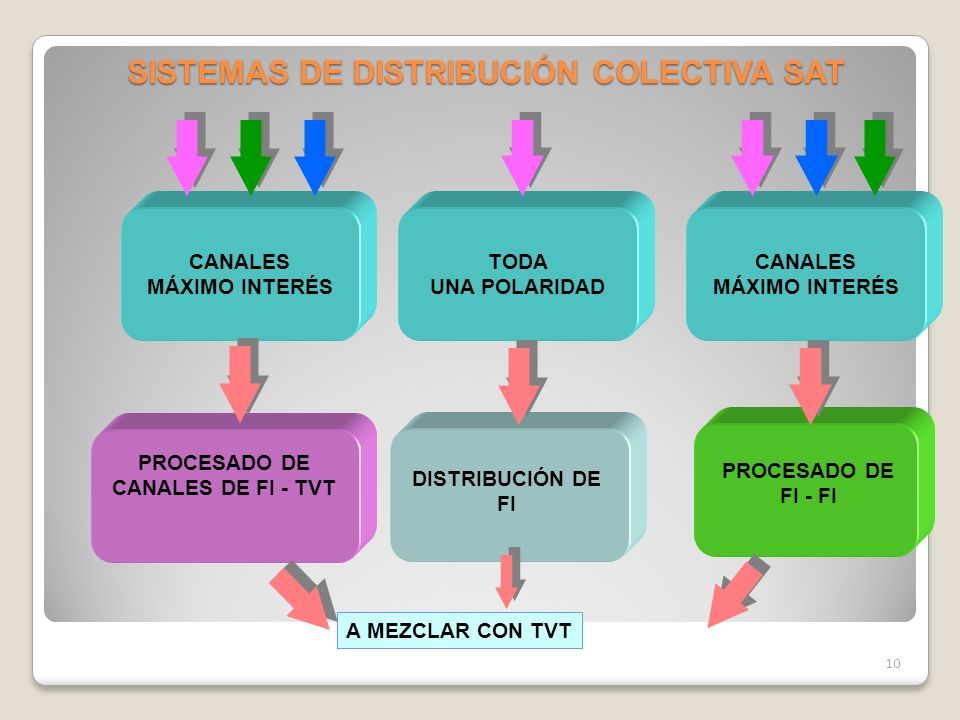

11 SISTEMAS DE DISTRIBUCIÓN COLECTIVA SAT SISTEMAS DE DISTRIBUCIÓN COLECTIVA SAT 10 DISTRIBUCIÓN DE FI PROCESADO DE FI - FI PROCESADO DE CANALES DE FI - TVT CANALES MÁXIMO INTERÉS CANALES MÁXIMO INTERÉS TODA UNA POLARIDAD A MEZCLAR CON TVT

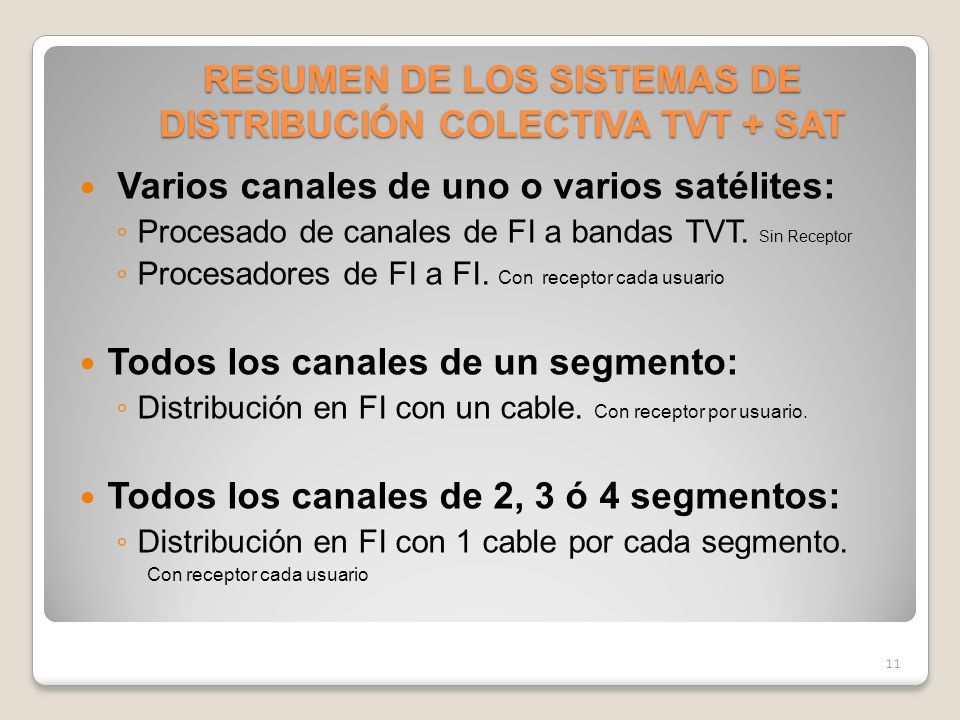

12 11 RESUMEN DE LOS SISTEMAS DE DISTRIBUCIÓN COLECTIVA TVT + SAT Varios canales de uno o varios satélites: ◦ Procesado de canales de FI a bandas TVT. Sin Receptor ◦ Procesadores de FI a FI. Con receptor cada usuario Todos los canales de un segmento: ◦ Distribución en FI con un cable. Con receptor por usuario. Todos los canales de 2, 3 ó 4 segmentos: ◦ Distribución en FI con 1 cable por cada segmento. Con receptor cada usuario

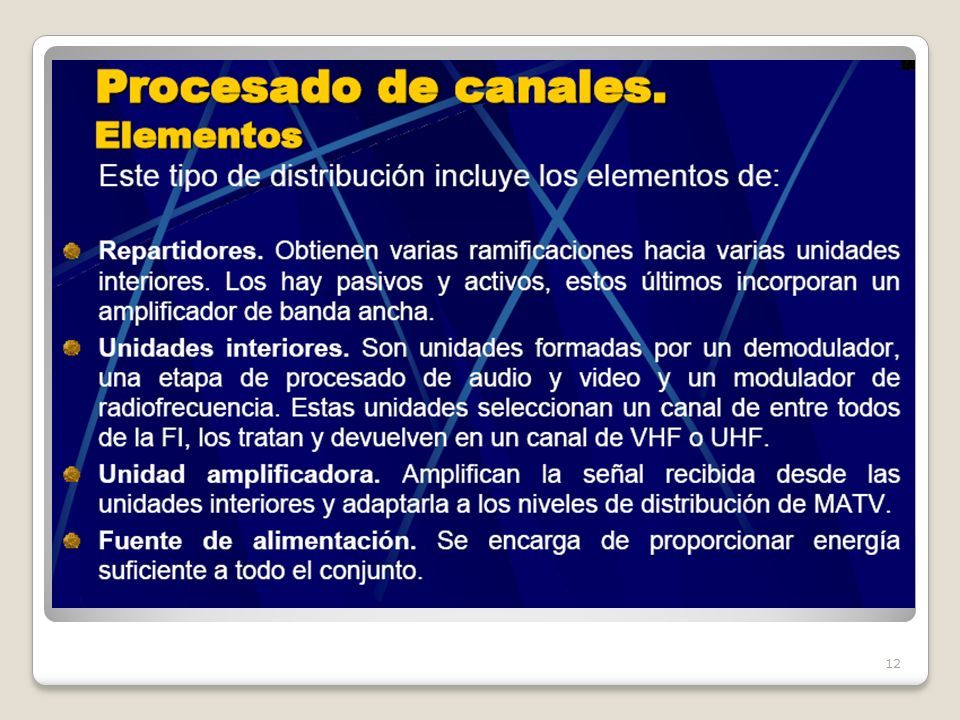

13 12

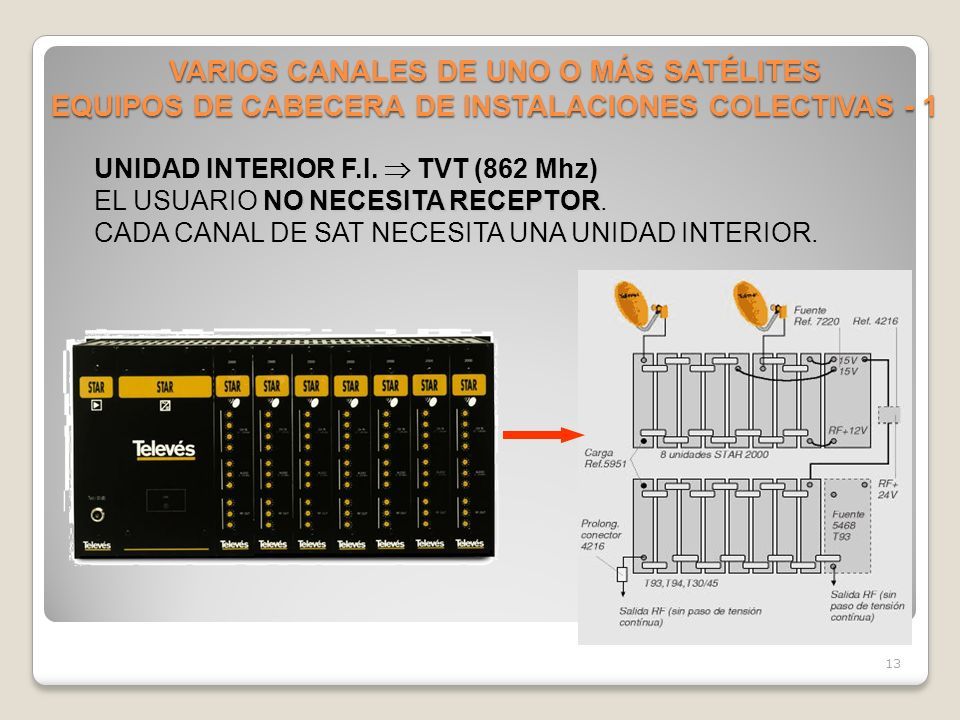

14 13 VARIOS CANALES DE UNO O MÁS SATÉLITES EQUIPOS DE CABECERA DE INSTALACIONES COLECTIVAS - 1 UNIDAD INTERIOR F.I.  TVT (862 Mhz) NO NECESITA RECEPTOR EL USUARIO NO NECESITA RECEPTOR. CADA CANAL DE SAT NECESITA UNA UNIDAD INTERIOR.

15 14

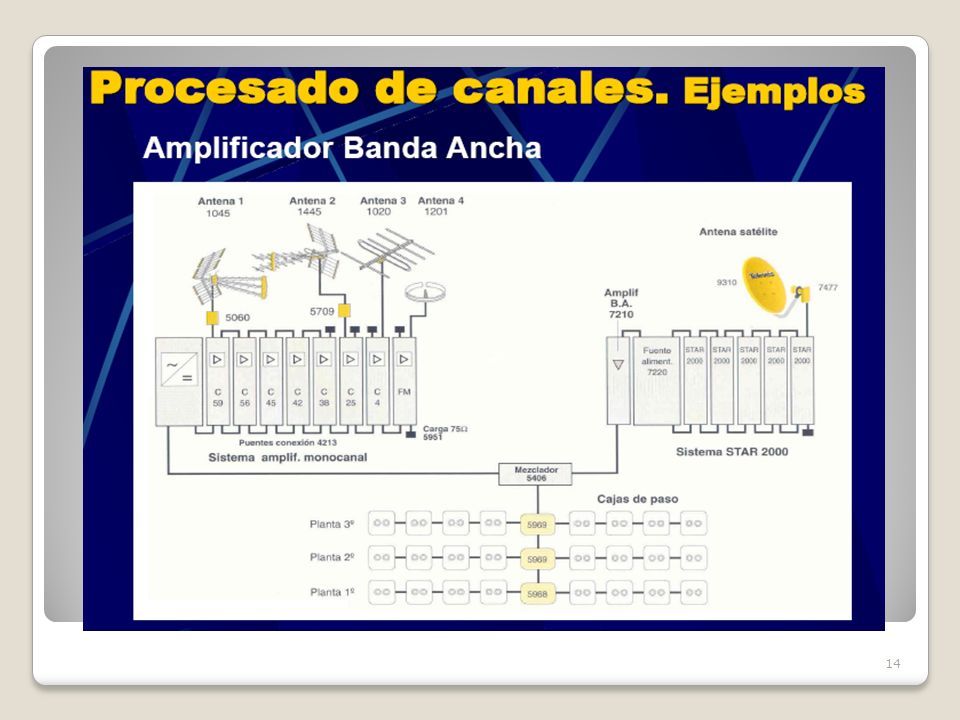

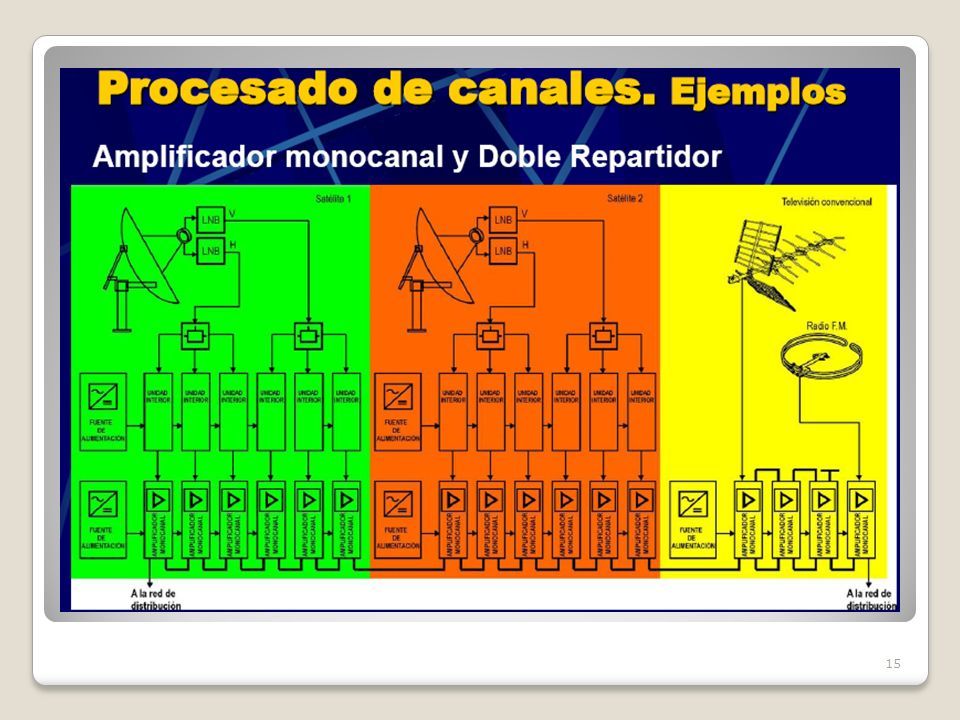

16 15

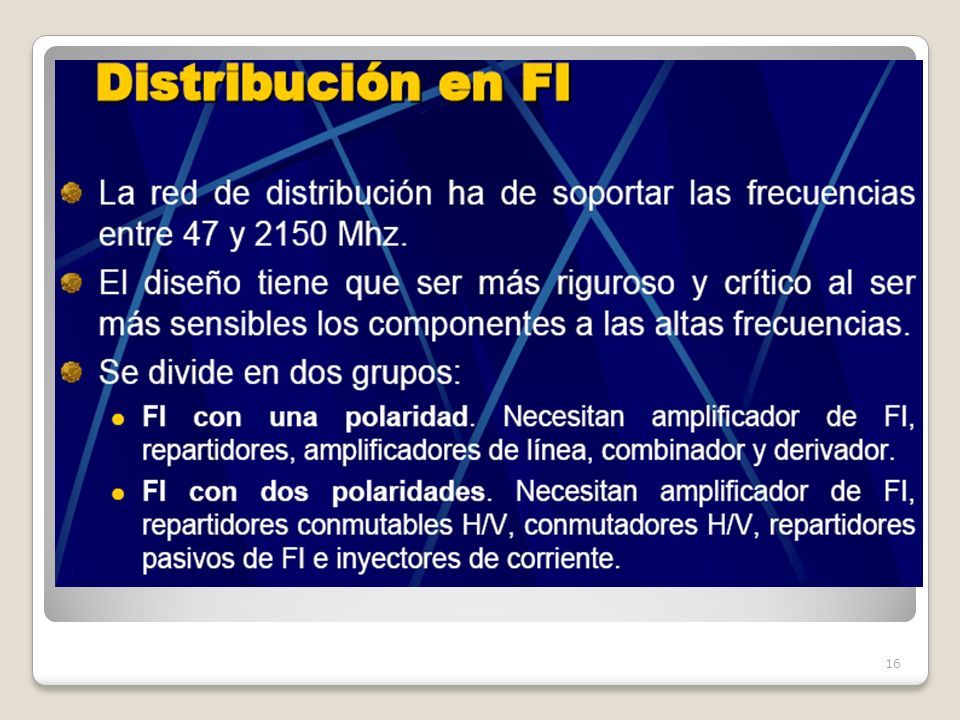

17 16

18 17

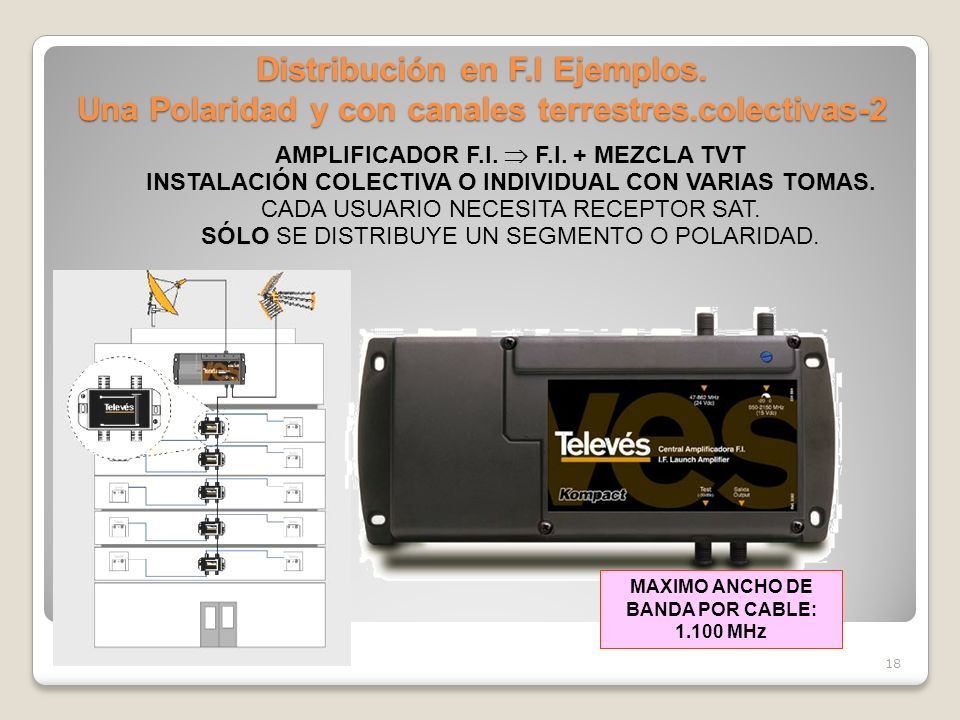

19 18 AMPLIFICADOR F.I.  F.I. + MEZCLA TVT INSTALACIÓN COLECTIVA O INDIVIDUAL CON VARIAS TOMAS. CADA USUARIO NECESITA RECEPTOR SAT. SÓLO SÓLO SE DISTRIBUYE UN SEGMENTO O POLARIDAD. MAXIMO ANCHO DE BANDA POR CABLE: 1.100 MHz Distribución en F.I Ejemplos. Una Polaridad y con canales terrestres.colectivas-2

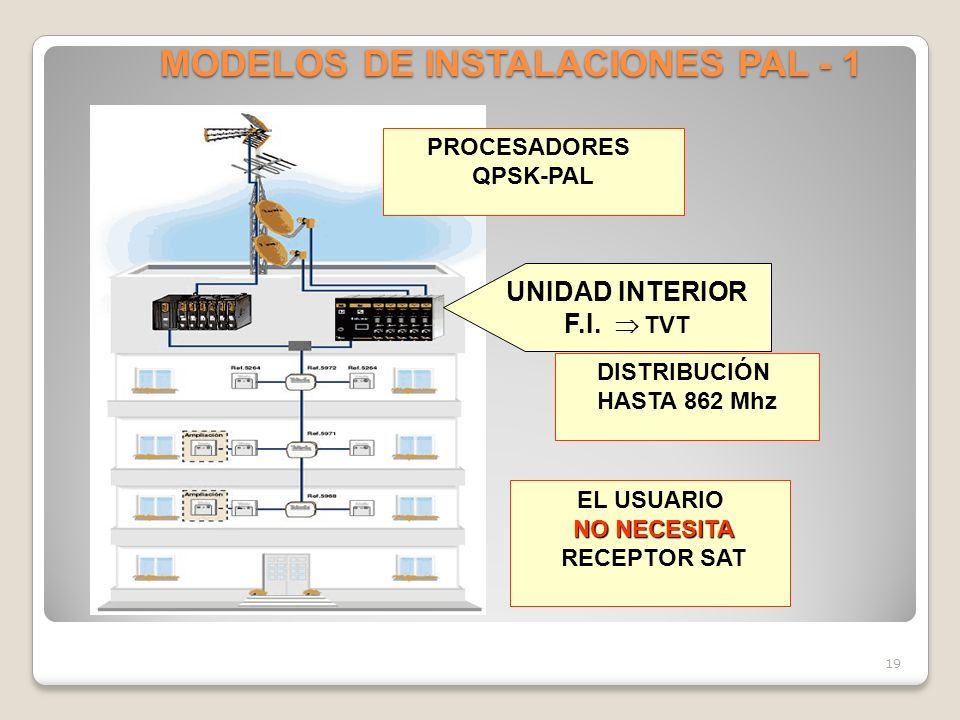

20 19 MODELOS DE INSTALACIONES PAL - 1 DISTRIBUCIÓN HASTA 862 Mhz UNIDAD INTERIOR F.I.  TVT EL USUARIO NO NECESITA RECEPTOR SAT PROCESADORES QPSK-PAL

21 MODELOS DE INSTALACIONES F.I. - 2 20 INSTALACIÓN COLECTIVA DE TVT+SAT DISTRIBUCIÓN HASTA 2.150 Mhz EN F.I.+ TVT DERIVADORES ESPECIALES HASTA 2.150Mhz UNA SOLA POLARIDAD DE SATÉLITE

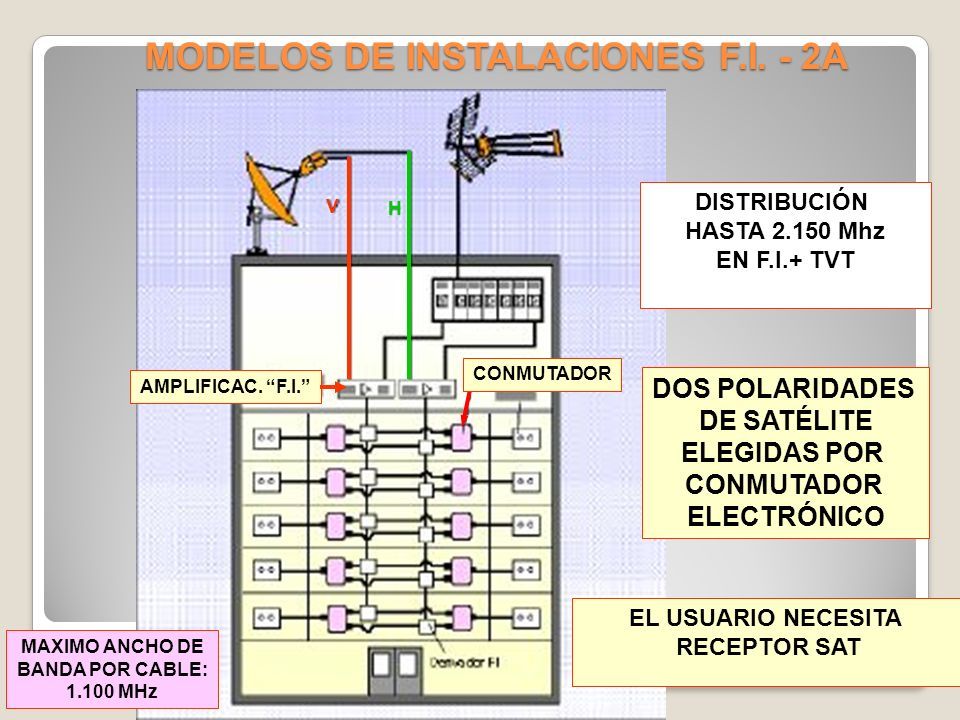

22 21Tema Nº5. Distribucion Via SAT MODELOS DE INSTALACIONES F.I. - 2A AMPLIFICAC. “F.I.” V H MAXIMO ANCHO DE BANDA POR CABLE: 1.100 MHz DISTRIBUCIÓN HASTA 2.150 Mhz EN F.I.+ TVT DOS POLARIDADES DE SATÉLITE ELEGIDAS POR CONMUTADOR ELECTRÓNICO EL USUARIO NECESITA RECEPTOR SAT CONMUTADOR

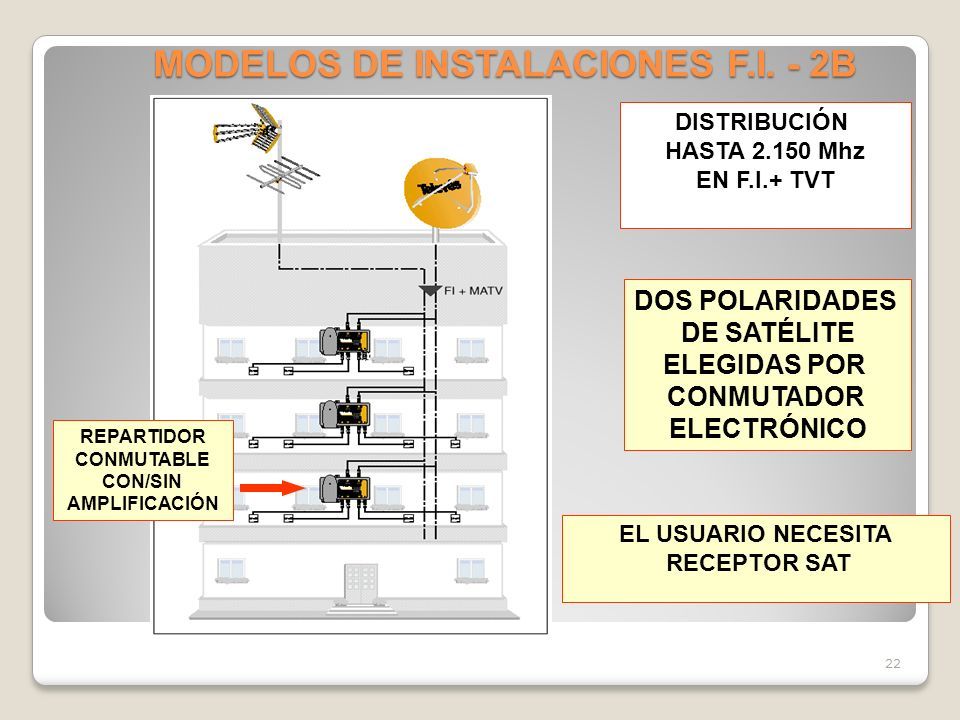

23 22 MODELOS DE INSTALACIONES F.I. - 2B DISTRIBUCIÓN HASTA 2.150 Mhz EN F.I.+ TVT DOS POLARIDADES DE SATÉLITE ELEGIDAS POR CONMUTADOR ELECTRÓNICO EL USUARIO NECESITA RECEPTOR SAT REPARTIDOR CONMUTABLE CON/SIN AMPLIFICACIÓN

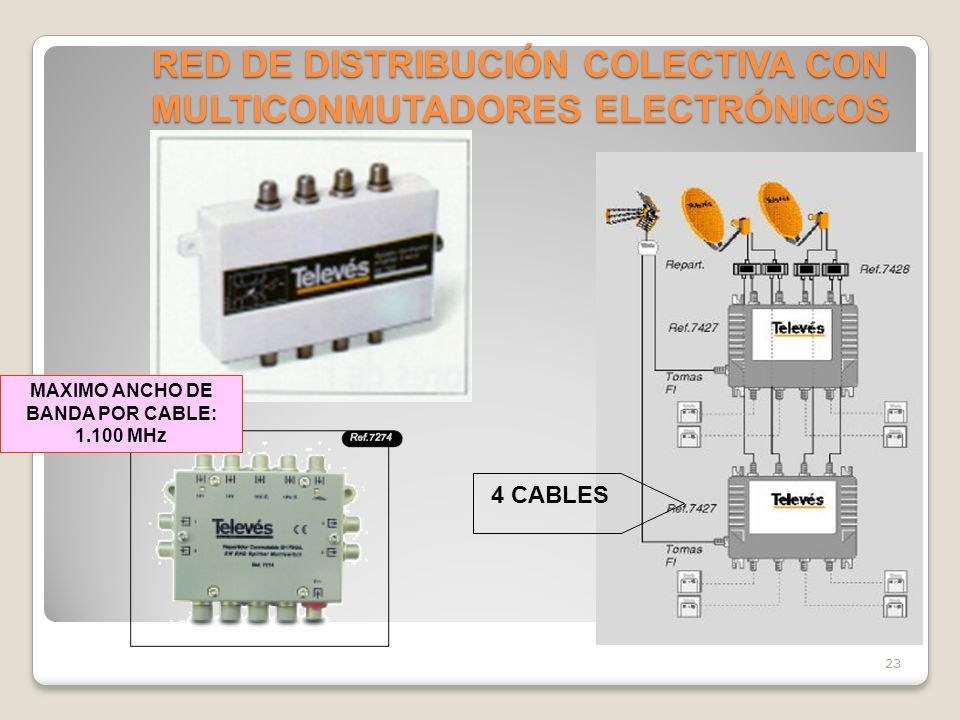

24 RED DE DISTRIBUCIÓN COLECTIVA CON MULTICONMUTADORES ELECTRÓNICOS MAXIMO ANCHO DE BANDA POR CABLE: 1.100 MHz 4 CABLES 23

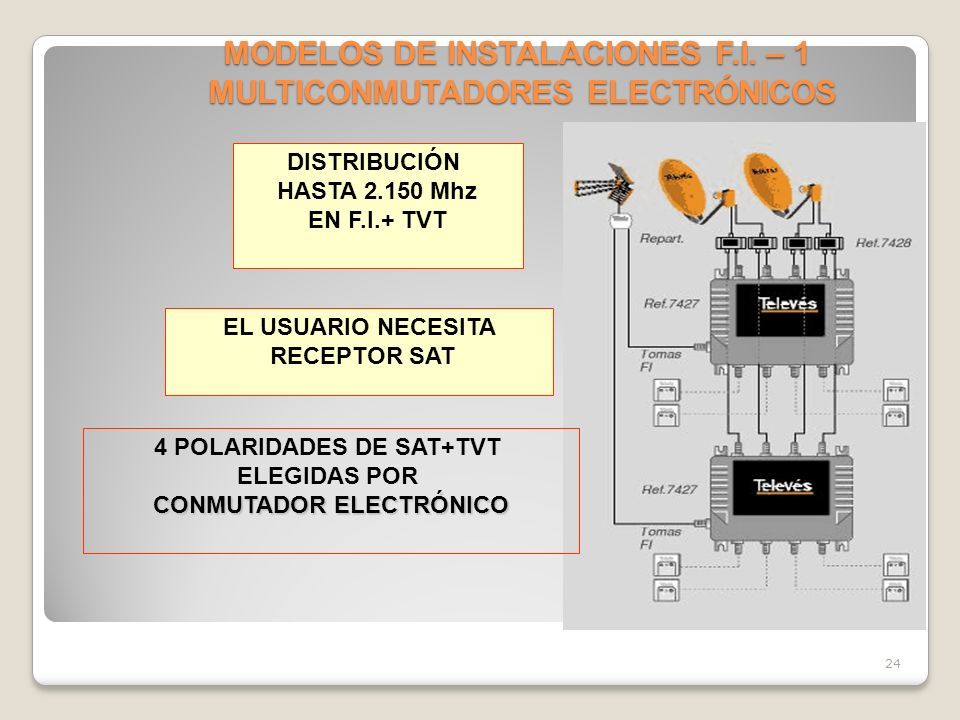

25 MODELOS DE INSTALACIONES F.I. – 1 MULTICONMUTADORES ELECTRÓNICOS DISTRIBUCIÓN HASTA 2.150 Mhz EN F.I.+ TVT EL USUARIO NECESITA RECEPTOR SAT 4 POLARIDADES DE SAT+TVT ELEGIDAS POR CONMUTADOR ELECTRÓNICO 24

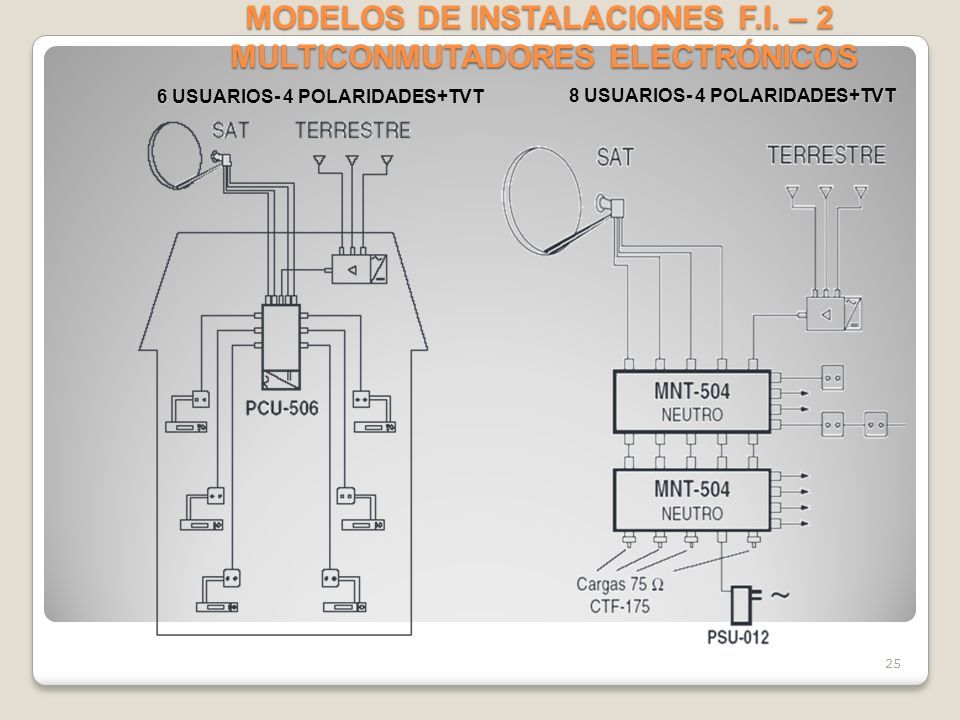

26 MODELOS DE INSTALACIONES F.I. – 2 MULTICONMUTADORES ELECTRÓNICOS 6 USUARIOS- 4 POLARIDADES+TVT 8 USUARIOS- 4 POLARIDADES+TVT 25

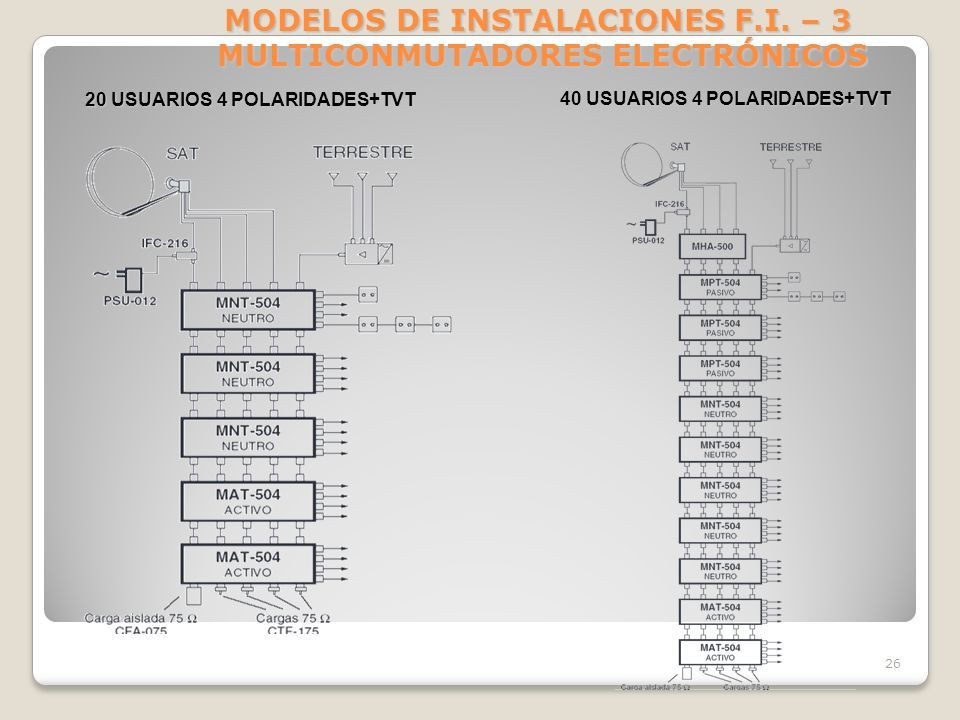

27 MODELOS DE INSTALACIONES F.I. – 3 MULTICONMUTADORES ELECTRÓNICOS 20 USUARIOS 4 POLARIDADES+TVT 40 USUARIOS 4 POLARIDADES+TVT 26
