COMUNIDADA GUASUYUCA MUNICIPIO DE PUEBLO NUEVO. COMPONENTES DEL PROYECTO: Características Socio Económicas de la Comunidad.

Presentación del tema: "COMUNIDADA GUASUYUCA MUNICIPIO DE PUEBLO NUEVO. COMPONENTES DEL PROYECTO: Características Socio Económicas de la Comunidad."— Transcripción de la presentación:

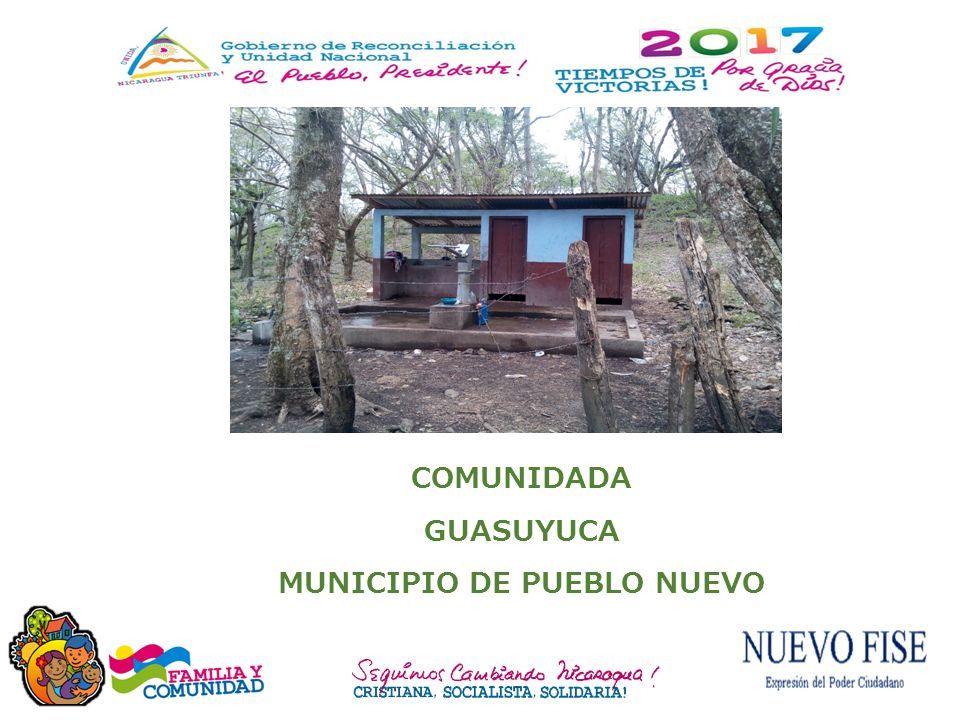

1 COMUNIDADA GUASUYUCA MUNICIPIO DE PUEBLO NUEVO

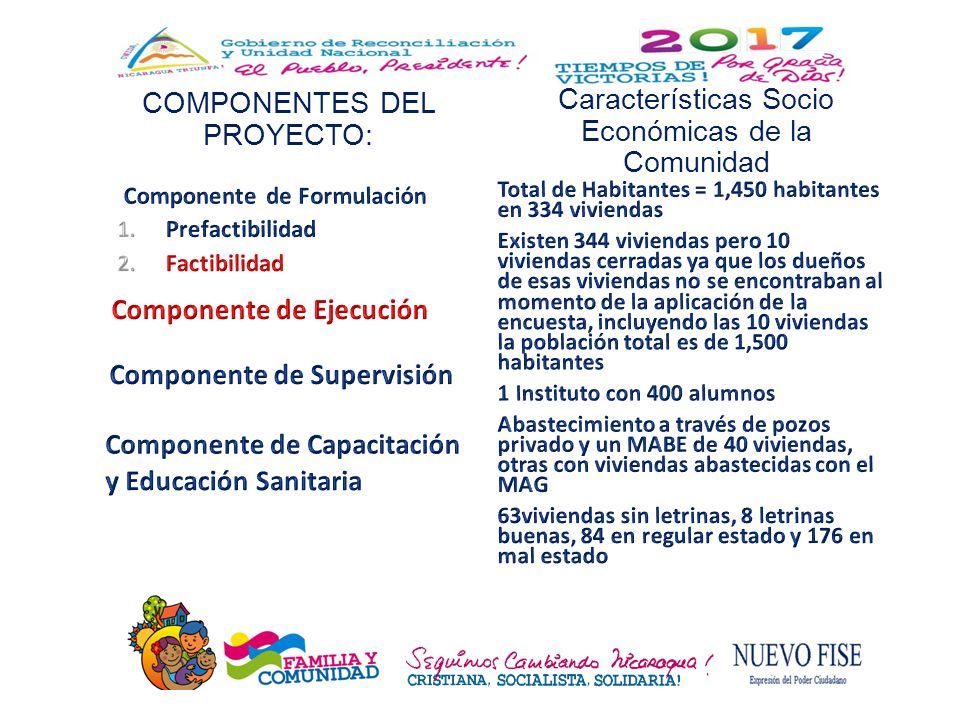

2 COMPONENTES DEL PROYECTO: Características Socio Económicas de la Comunidad

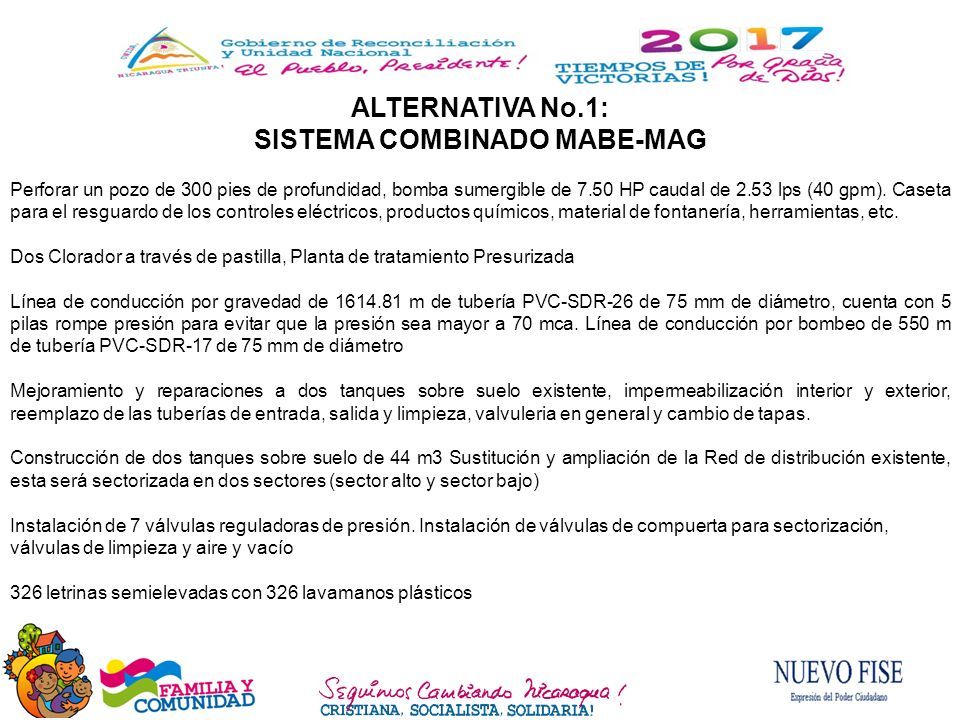

3 ALTERNATIVA No.1: SISTEMA COMBINADO MABE-MAG Perforar un pozo de 300 pies de profundidad, bomba sumergible de 7.50 HP caudal de 2.53 lps (40 gpm). Caseta para el resguardo de los controles eléctricos, productos químicos, material de fontanería, herramientas, etc. Dos Clorador a través de pastilla, Planta de tratamiento Presurizada Línea de conducción por gravedad de 1614.81 m de tubería PVC-SDR-26 de 75 mm de diámetro, cuenta con 5 pilas rompe presión para evitar que la presión sea mayor a 70 mca. Línea de conducción por bombeo de 550 m de tubería PVC-SDR-17 de 75 mm de diámetro Mejoramiento y reparaciones a dos tanques sobre suelo existente, impermeabilización interior y exterior, reemplazo de las tuberías de entrada, salida y limpieza, valvuleria en general y cambio de tapas. Construcción de dos tanques sobre suelo de 44 m3 Sustitución y ampliación de la Red de distribución existente, esta será sectorizada en dos sectores (sector alto y sector bajo) Instalación de 7 válvulas reguladoras de presión. Instalación de válvulas de compuerta para sectorización, válvulas de limpieza y aire y vacío 326 letrinas semielevadas con 326 lavamanos plásticos

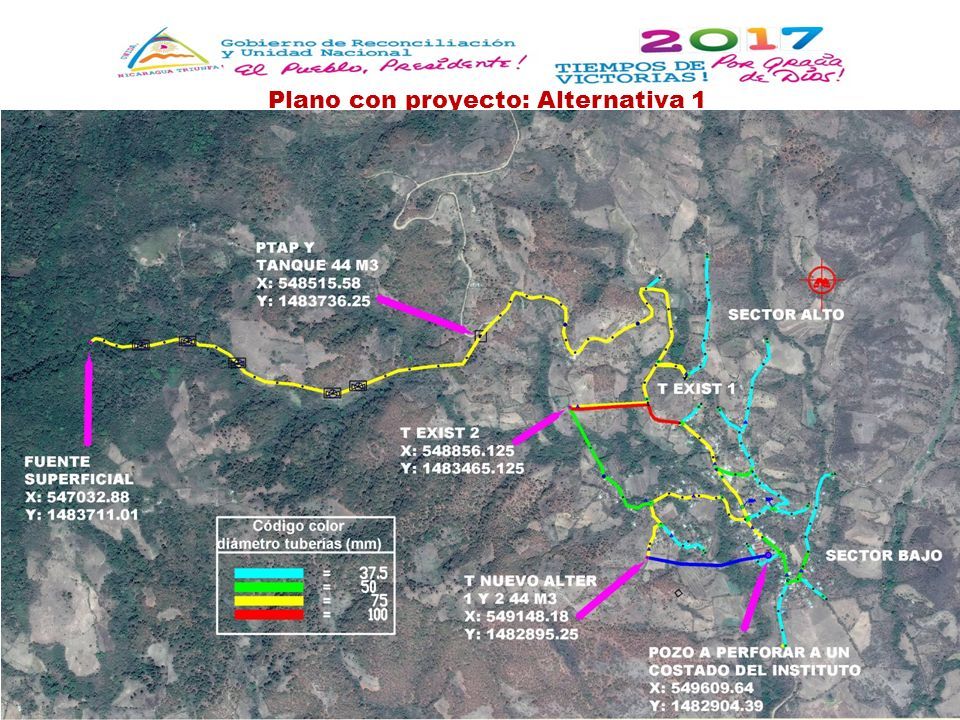

4 Plano con proyecto: Alternativa 1

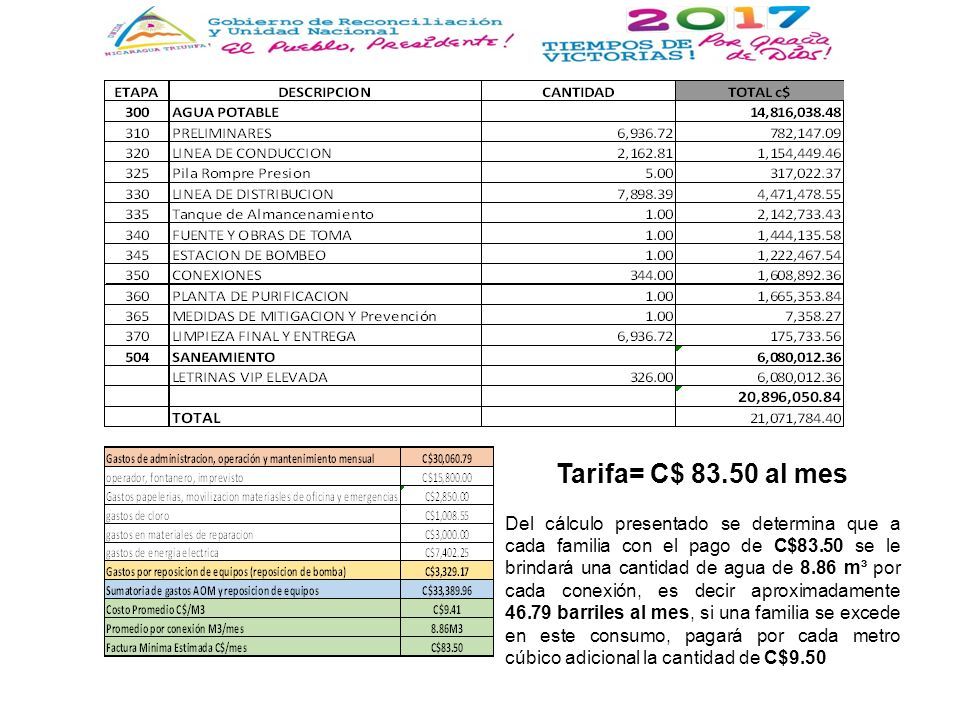

5 Tarifa= C$ 83.50 al mes Del cálculo presentado se determina que a cada familia con el pago de C$83.50 se le brindará una cantidad de agua de 8.86 m³ por cada conexión, es decir aproximadamente 46.79 barriles al mes, si una familia se excede en este consumo, pagará por cada metro cúbico adicional la cantidad de C$9.50

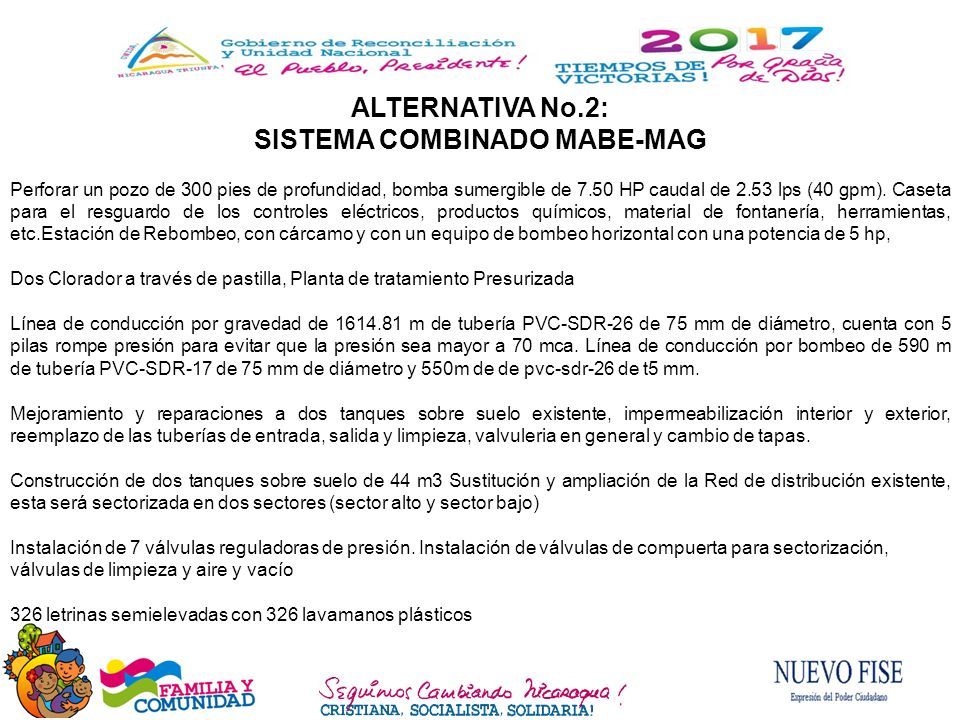

6 ALTERNATIVA No.2: SISTEMA COMBINADO MABE-MAG Perforar un pozo de 300 pies de profundidad, bomba sumergible de 7.50 HP caudal de 2.53 lps (40 gpm). Caseta para el resguardo de los controles eléctricos, productos químicos, material de fontanería, herramientas, etc.Estación de Rebombeo, con cárcamo y con un equipo de bombeo horizontal con una potencia de 5 hp, Dos Clorador a través de pastilla, Planta de tratamiento Presurizada Línea de conducción por gravedad de 1614.81 m de tubería PVC-SDR-26 de 75 mm de diámetro, cuenta con 5 pilas rompe presión para evitar que la presión sea mayor a 70 mca. Línea de conducción por bombeo de 590 m de tubería PVC-SDR-17 de 75 mm de diámetro y 550m de de pvc-sdr-26 de t5 mm. Mejoramiento y reparaciones a dos tanques sobre suelo existente, impermeabilización interior y exterior, reemplazo de las tuberías de entrada, salida y limpieza, valvuleria en general y cambio de tapas. Construcción de dos tanques sobre suelo de 44 m3 Sustitución y ampliación de la Red de distribución existente, esta será sectorizada en dos sectores (sector alto y sector bajo) Instalación de 7 válvulas reguladoras de presión. Instalación de válvulas de compuerta para sectorización, válvulas de limpieza y aire y vacío 326 letrinas semielevadas con 326 lavamanos plásticos

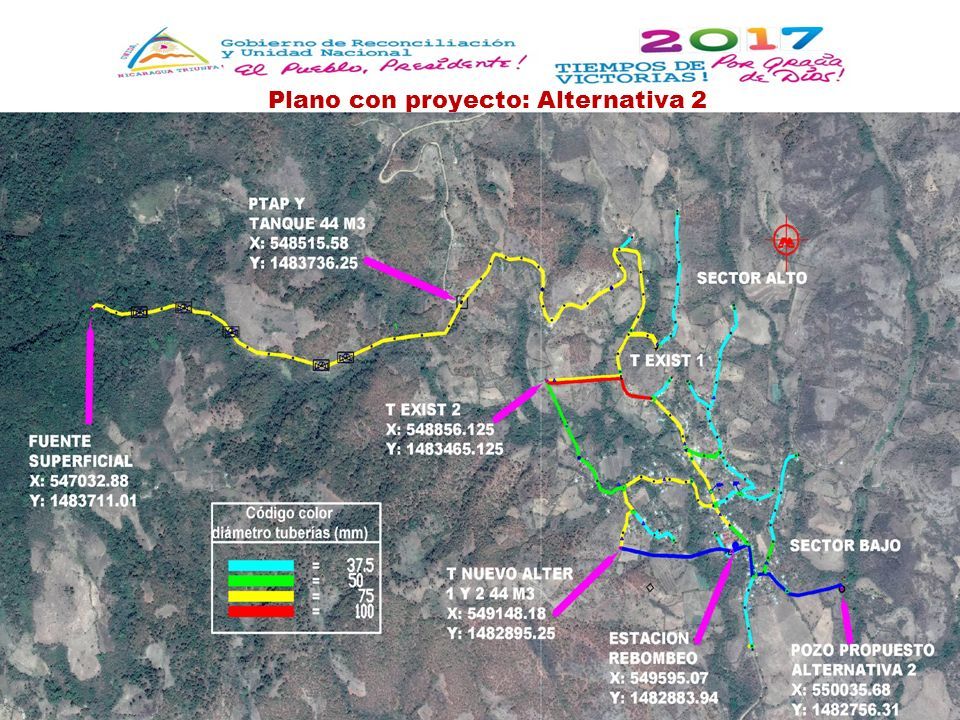

7 Plano con proyecto: Alternativa 2

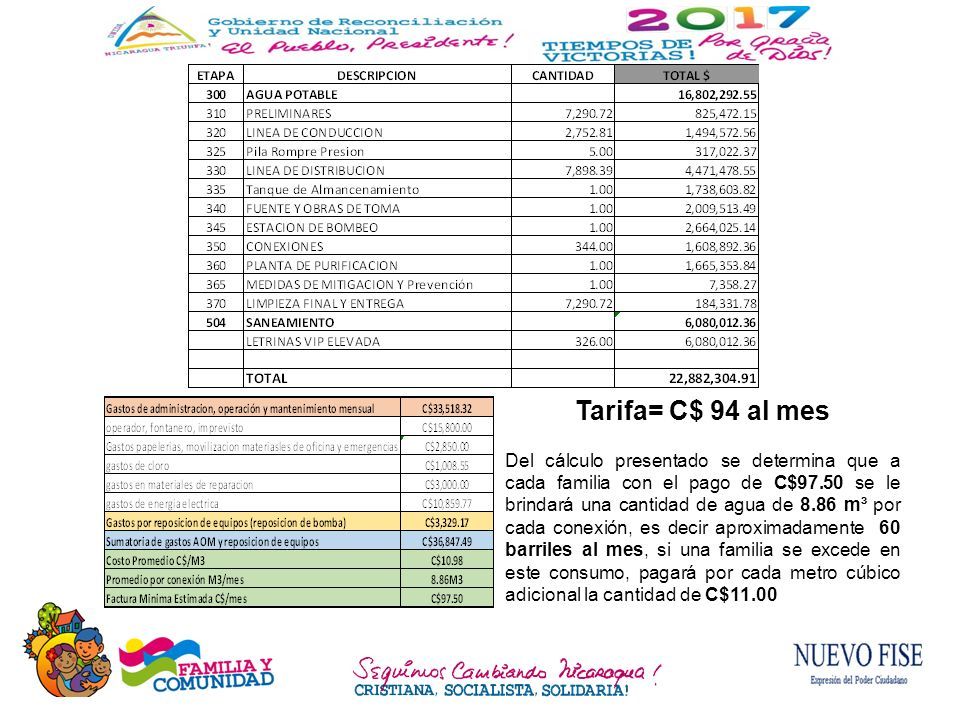

8 Tarifa= C$ 94 al mes Del cálculo presentado se determina que a cada familia con el pago de C$97.50 se le brindará una cantidad de agua de 8.86 m³ por cada conexión, es decir aproximadamente 60 barriles al mes, si una familia se excede en este consumo, pagará por cada metro cúbico adicional la cantidad de C$11.00
