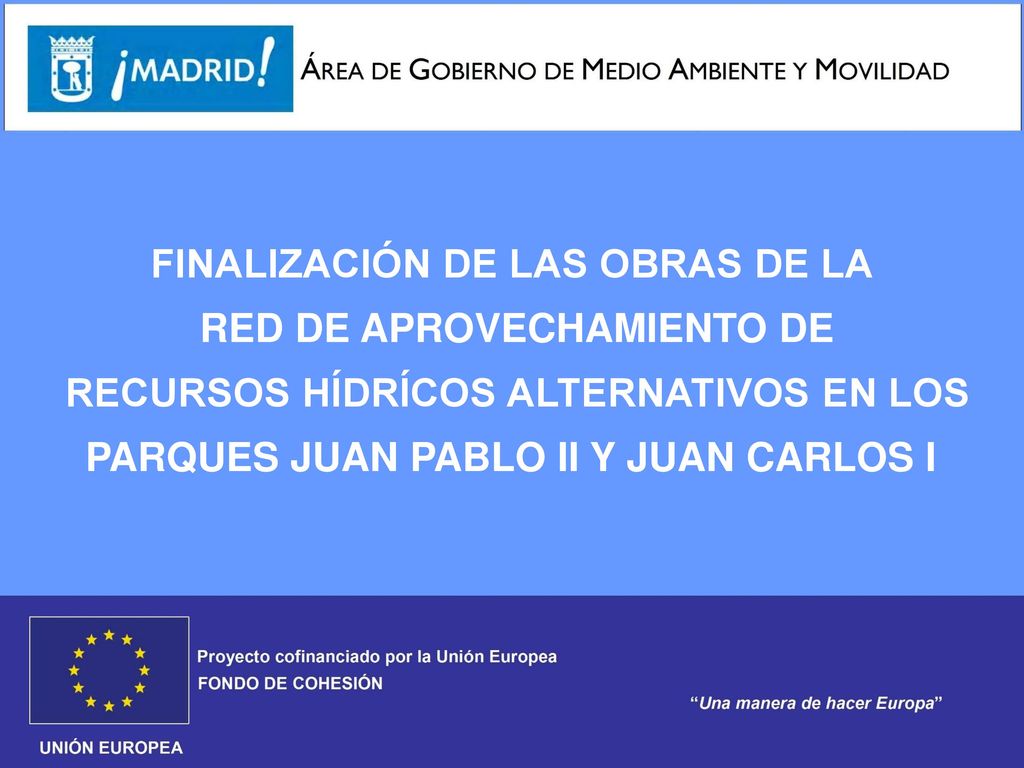

1 FINALIZACIÓN DE LAS OBRAS DE LA RED DE APROVECHAMIENTO DE
RECURSOS HÍDRÍCOS ALTERNATIVOS EN LOS PARQUES JUAN PABLO II Y JUAN CARLOS I

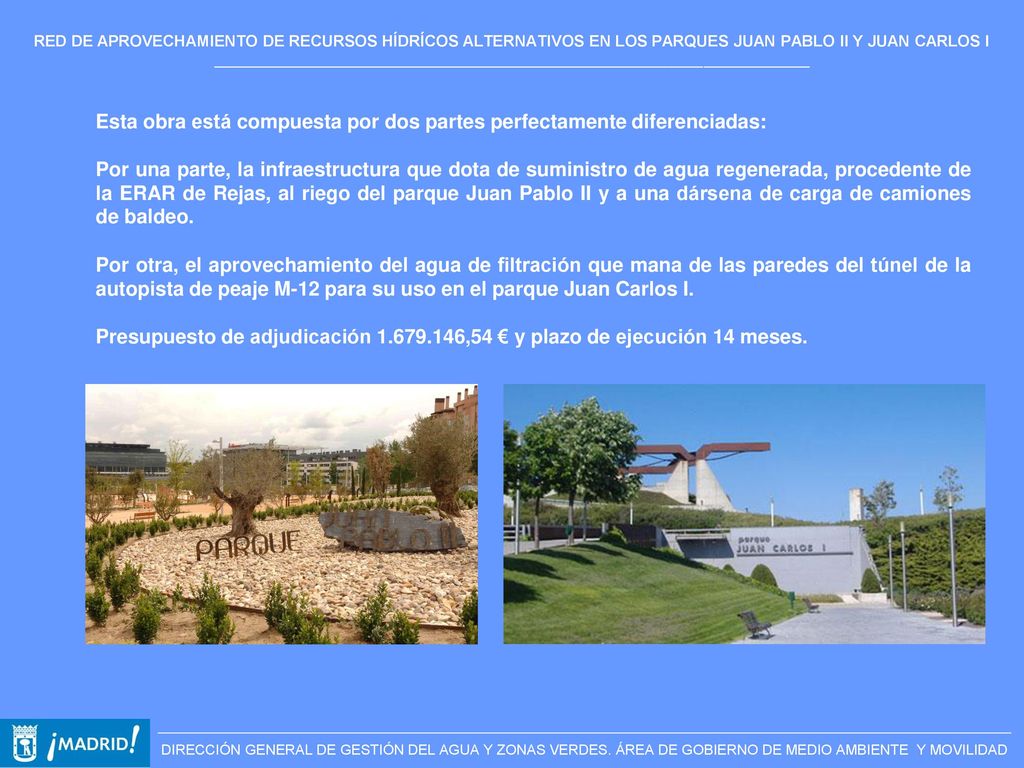

2 Esta obra está compuesta por dos partes perfectamente diferenciadas:
RED DE APROVECHAMIENTO DE RECURSOS HÍDRÍCOS ALTERNATIVOS EN LOS PARQUES JUAN PABLO II Y JUAN CARLOS I ________________________________________________________________________________________________________________________________________________________ Esta obra está compuesta por dos partes perfectamente diferenciadas: Por una parte, la infraestructura que dota de suministro de agua regenerada, procedente de la ERAR de Rejas, al riego del parque Juan Pablo II y a una dársena de carga de camiones de baldeo. Por otra, el aprovechamiento del agua de filtración que mana de las paredes del túnel de la autopista de peaje M-12 para su uso en el parque Juan Carlos I. Presupuesto de adjudicación ,54 € y plazo de ejecución 14 meses. _____________________________________________________________________________________________________________ DIRECCIÓN GENERAL DE GESTIÓN DEL AGUA Y ZONAS VERDES. ÁREA DE GOBIERNO DE MEDIO AMBIENTE Y MOVILIDAD

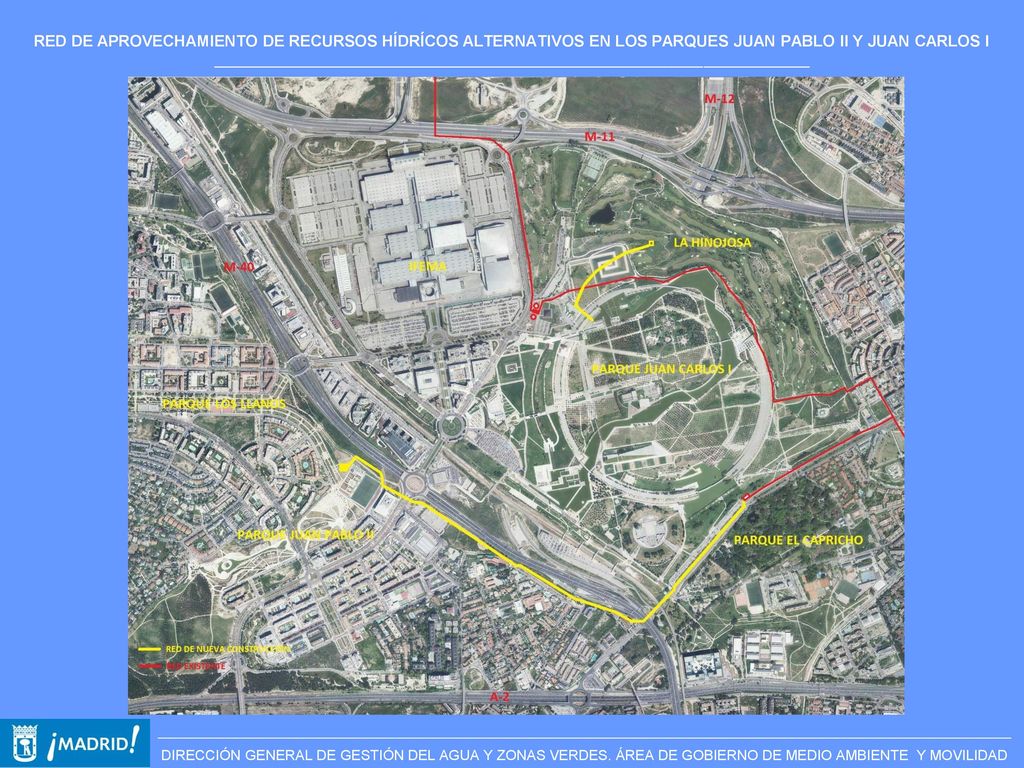

3 RED DE APROVECHAMIENTO DE RECURSOS HÍDRÍCOS ALTERNATIVOS EN LOS PARQUES JUAN PABLO II Y JUAN CARLOS I ________________________________________________________________________________________________________________________________________________________ _____________________________________________________________________________________________________________ DIRECCIÓN GENERAL DE GESTIÓN DEL AGUA Y ZONAS VERDES. ÁREA DE GOBIERNO DE MEDIO AMBIENTE Y MOVILIDAD

4 INFRAESTRUCTURA DE AGUA REGENERADA
RED DE APROVECHAMIENTO DE RECURSOS HÍDRÍCOS ALTERNATIVOS EN LOS PARQUES JUAN PABLO II Y JUAN CARLOS I ________________________________________________________________________________________________________________________________________________________ INFRAESTRUCTURA DE AGUA REGENERADA Se han instalado 6 equipos de bombeo y se ha construido un depósito de hormigón armado de 700 m3 de capacidad, más un total de m de tubería de fundición dúctil y diámetros entre 150 y 300 mm. Esta infraestructura se ha dimensionado para suministrar, de forma inmediata, agua regenerada para el riego del parque Juan Pablo II y la carga de camiones de baldeo pero también para que, en un futuro, pueda acometerse el riego del parque aledaño de Los Llanos. El ahorro de agua potable previsto gracias a la entrada en servicio de estas instalaciones es de m3/año, que aumentará a m3/año cuando se conecte el parque de Los Llanos. _____________________________________________________________________________________________________________ DIRECCIÓN GENERAL DE GESTIÓN DEL AGUA Y ZONAS VERDES. ÁREA DE GOBIERNO DE MEDIO AMBIENTE Y MOVILIDAD

5 INFRAESTRUCTURA DE AGUA REGENERADA
RED DE APROVECHAMIENTO DE RECURSOS HÍDRÍCOS ALTERNATIVOS EN LOS PARQUES JUAN PABLO II Y JUAN CARLOS I ________________________________________________________________________________________________________________________________________________________ INFRAESTRUCTURA DE AGUA REGENERADA EQUIPOS DE BOMBEO: Riego parque Juan Pablo II: 2 uds caudal 26 m3/h 57 mca 7,5 Kw Dársena de carga: 3 uds caudal 90 m3/h 37 mca 15 Kw 1 ud caudal 10 m3/h 35 mca 1,85 Kw CONDUCCIONES: Ramal 1. Red existente a Depósito Juan Pablo II: 2.462 m DN250 mm FD Ramal 2. Riego parque Juan Pablo II: 374 m DN300 mm FD Ramal 3. Dársena de carga: 88 m DN150 mm FD _____________________________________________________________________________________________________________ DIRECCIÓN GENERAL DE GESTIÓN DEL AGUA Y ZONAS VERDES. ÁREA DE GOBIERNO DE MEDIO AMBIENTE Y MOVILIDAD

6 INFRAESTRUCTURA DE AGUA REGENERADA :
RED DE APROVECHAMIENTO DE RECURSOS HÍDRÍCOS ALTERNATIVOS EN LOS PARQUES JUAN PABLO II Y JUAN CARLOS I ________________________________________________________________________________________________________________________________________________________ INFRAESTRUCTURA DE AGUA REGENERADA : DÁRSENA DE CARGA DE CAMIONES DE BALDEO EN LA CALLE FLORENCIO CASTILLO 4 puntos de carga simultánea _____________________________________________________________________________________________________________ DIRECCIÓN GENERAL DE GESTIÓN DEL AGUA Y ZONAS VERDES. ÁREA DE GOBIERNO DE MEDIO AMBIENTE Y MOVILIDAD

7 APROVECHAMIENTO DEL AGUA DE FILTRACIÓN DEL TÚNEL DE M-12
RED DE APROVECHAMIENTO DE RECURSOS HÍDRÍCOS ALTERNATIVOS EN LOS PARQUES JUAN PABLO II Y JUAN CARLOS I ________________________________________________________________________________________________________________________________________________________ APROVECHAMIENTO DEL AGUA DE FILTRACIÓN DEL TÚNEL DE M-12 Esta actuación ha consistido en la instalación de 2 equipos de bombeo y 585 m de tubería de diámetro 150 mm en acero galvanizado y fundición dúctil para la impulsión desde el pozo de captación de agua de filtración de la autopista de peaje M-12 hasta la ría artificial en superficie del parque Juan Carlos I. La conducción discurre por uno de los laterales del túnel y asciende por la chimenea de ventilación del túnel hasta la superficie, ya en el parque Juan Carlos I, donde queda instalada en zanja hasta alcanzar la ría. Este aprovechamiento aporta un caudal medio de 600 m3/día. EQUIPOS DE BOMBEO: 2 uds caudal 25 m3/h 62 mca Kw CONDUCCIONES: Túnel M-12: 585 m DN150 mm ACG Tramo en parque Juan Carlos I: 100 m DN150 mm FD _____________________________________________________________________________________________________________ DIRECCIÓN GENERAL DE GESTIÓN DEL AGUA Y ZONAS VERDES. ÁREA DE GOBIERNO DE MEDIO AMBIENTE Y MOVILIDAD
