SISTEMAS DE LOSAS Y BOVEDILLA JUNTO CON CASTILLOS Y TRABES.

Presentación del tema: "SISTEMAS DE LOSAS Y BOVEDILLA JUNTO CON CASTILLOS Y TRABES."— Transcripción de la presentación:

1 SISTEMAS DE LOSAS Y BOVEDILLA JUNTO CON CASTILLOS Y TRABES

2 LOSA PREFABRICADA Vigueta y Bovedilla

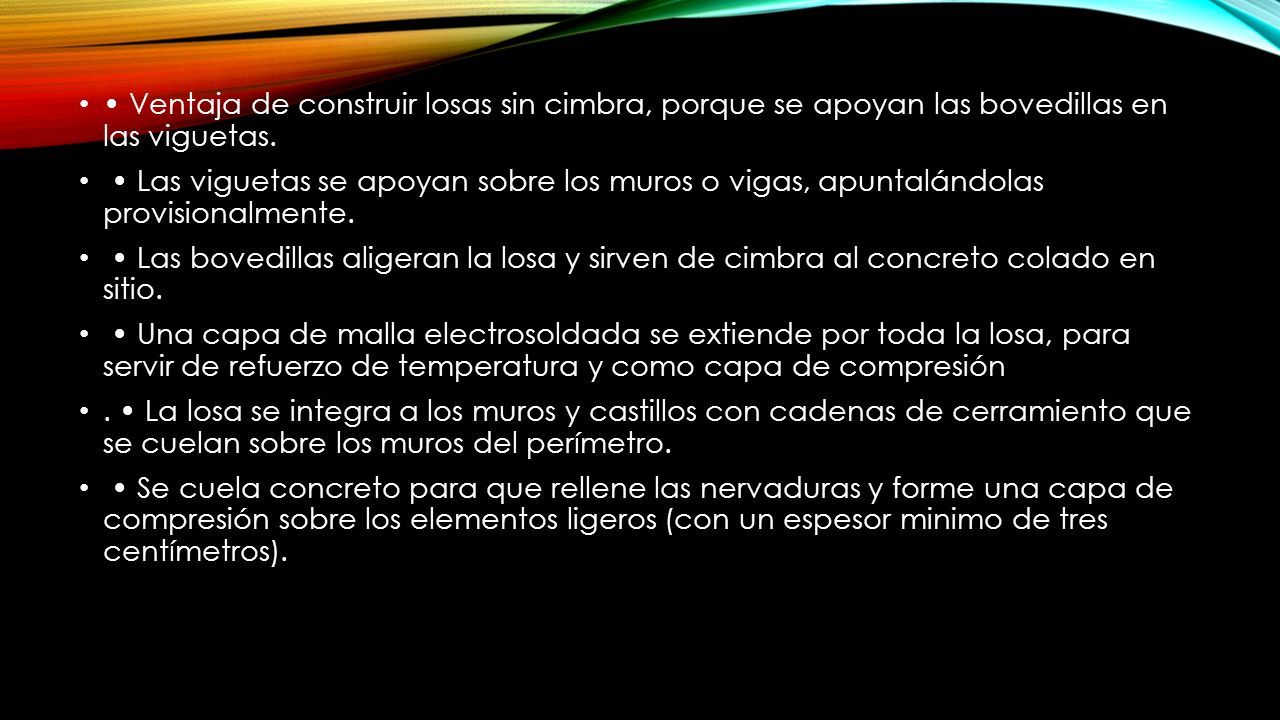

3 Ventaja de construir losas sin cimbra, porque se apoyan las bovedillas en las viguetas. Las viguetas se apoyan sobre los muros o vigas, apuntalándolas provisionalmente. Las bovedillas aligeran la losa y sirven de cimbra al concreto colado en sitio. Una capa de malla electrosoldada se extiende por toda la losa, para servir de refuerzo de temperatura y como capa de compresión. La losa se integra a los muros y castillos con cadenas de cerramiento que se cuelan sobre los muros del perímetro. Se cuela concreto para que rellene las nervaduras y forme una capa de compresión sobre los elementos ligeros (con un espesor minimo de tres centímetros).

4

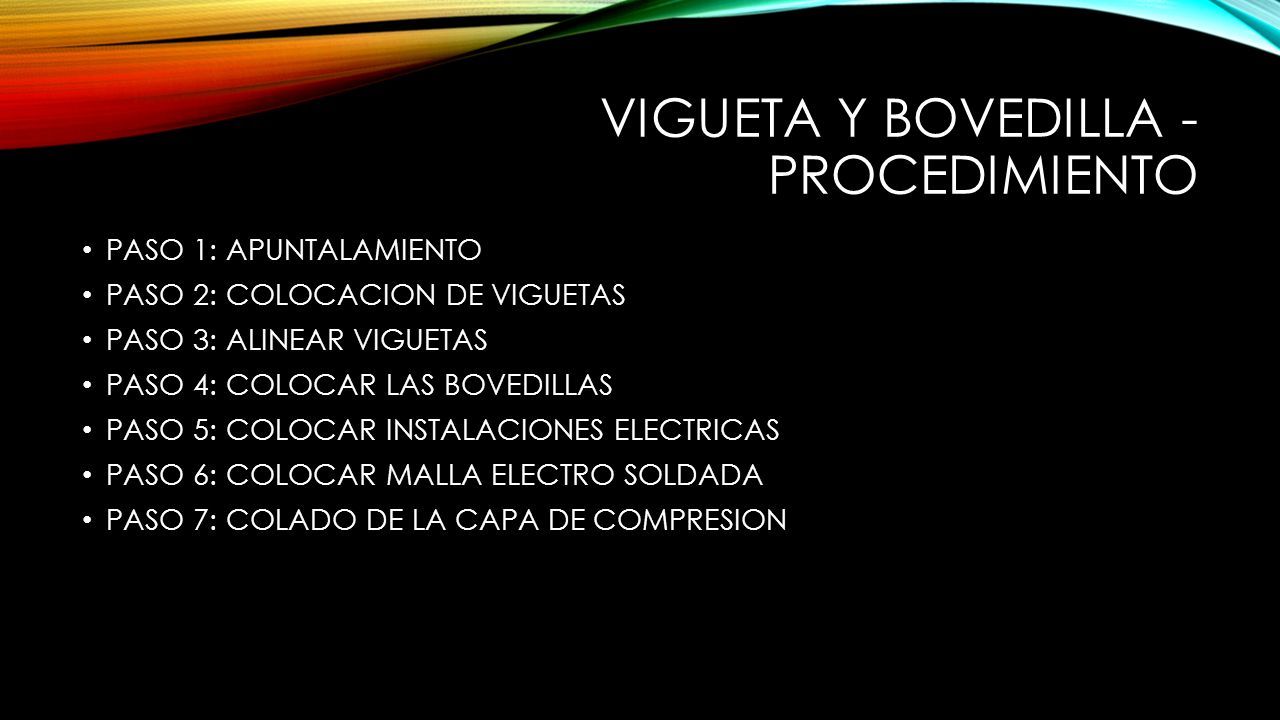

5 VIGUETA Y BOVEDILLA - PROCEDIMIENTO PASO 1: APUNTALAMIENTO PASO 2: COLOCACION DE VIGUETAS PASO 3: ALINEAR VIGUETAS PASO 4: COLOCAR LAS BOVEDILLAS PASO 5: COLOCAR INSTALACIONES ELECTRICAS PASO 6: COLOCAR MALLA ELECTRO SOLDADA PASO 7: COLADO DE LA CAPA DE COMPRESION

6 viguetas La vigueta pretensada está formada por alambres pretensados y hormigón de alta resistencia, son de alma llena y se fabrican en mesas de modes fijos ó por extrusión (en mesas de moldes deslizantes). La inversión en una planta de moldes fijos es menor a la de una de moldes deslizantes. Las mesas de fabricación son los moldes donde se colocan los alambres de pretensado y se realiza el colado del hormigón. Una vez que el hormigón ha fraguado, se produce el corte de los alambres y el desmoldeo de la vigueta. Después de ser curadas, cortadas y marcadas, las viguetas son extraídas de la pista y trasladadas para su almacenaje en en patio exterior donde esperarán a ser cargadas en camiones para su transporte.

7 bovedillas Bovedilla de yeso. La luz entre las viguetas se rellenaba de yeso (formando una boveda pequeña) y el hueco superior se rellenaba de material de desecho (escoria de carbón, escombro de pequeño tamaño,...) para asentar el solado sobre una superficie razonablemente plana. Actualmente se fabrican de escayola, preformadas, para imitar los forjados tradicionales. Deben reforzarse después con una capa sobrepuesta de yeso o escayola, antes de hacer el relleno para lograr la superficie plana del solado.

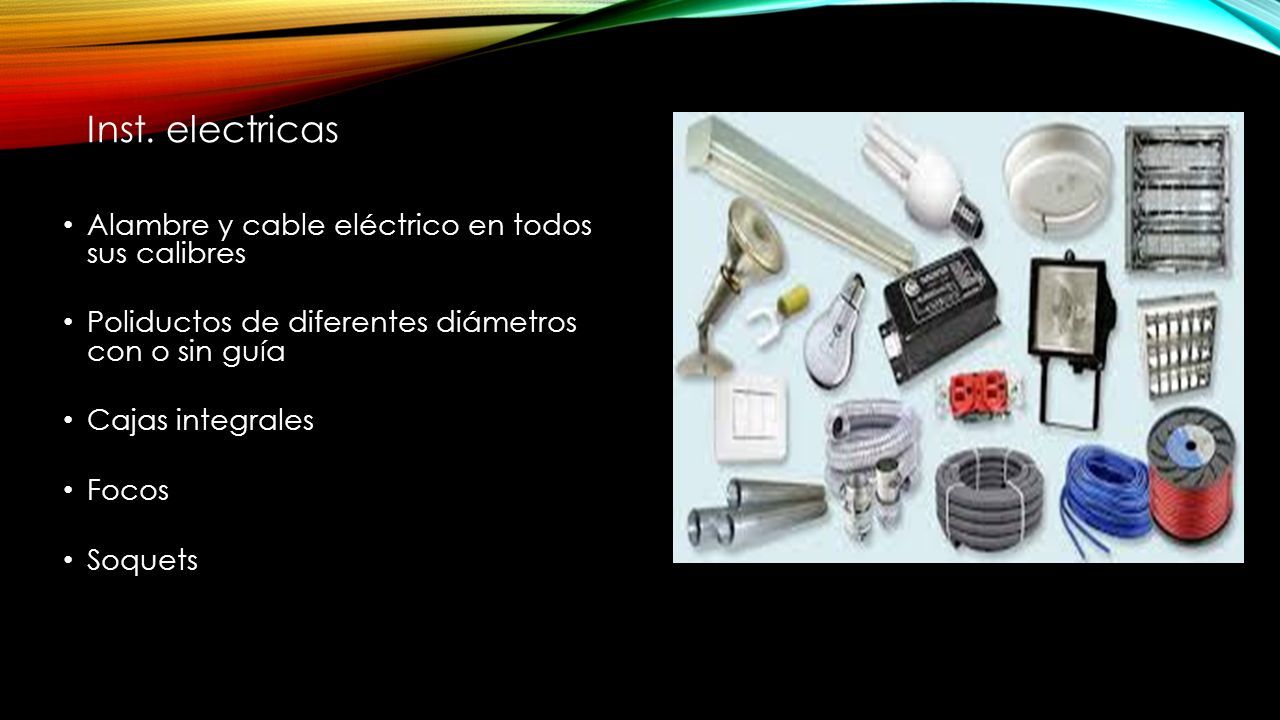

8 Inst. electricas Alambre y cable eléctrico en todos sus calibres Poliductos de diferentes diámetros con o sin guía Cajas integrales Focos Soquets

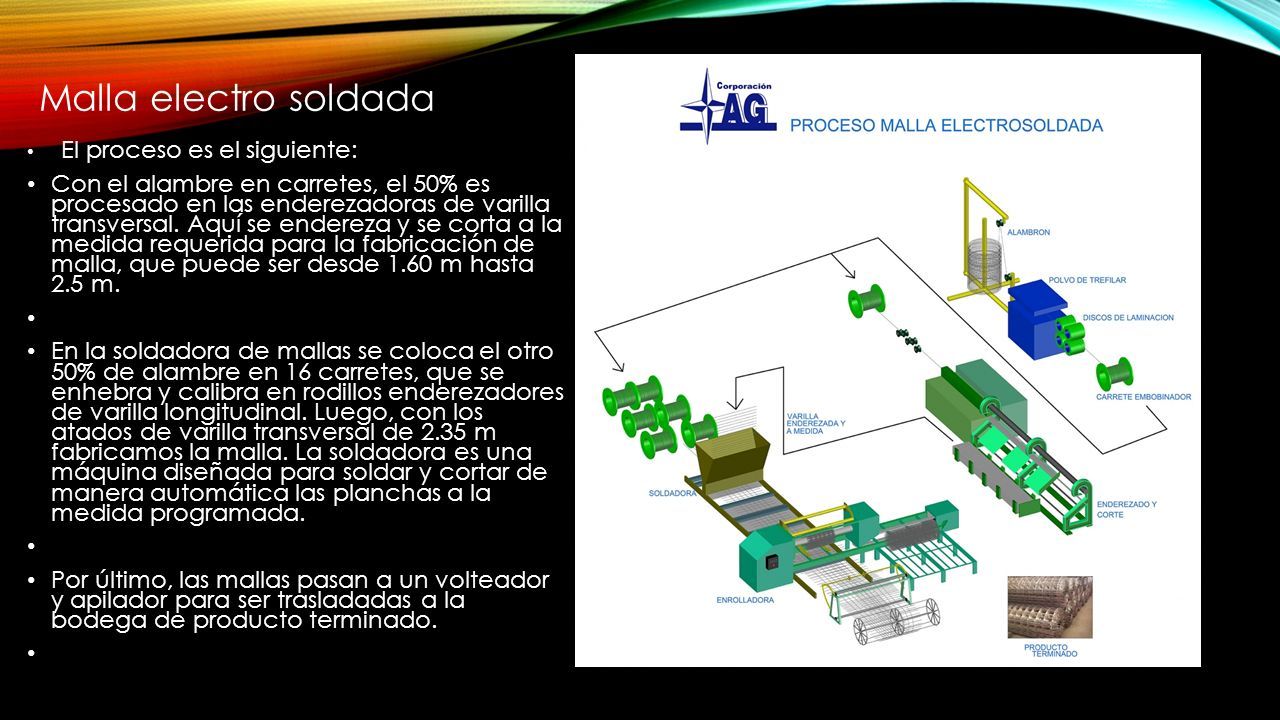

9 Malla electro soldada El proceso es el siguiente: Con el alambre en carretes, el 50% es procesado en las enderezadoras de varilla transversal. Aquí se endereza y se corta a la medida requerida para la fabricación de malla, que puede ser desde 1.60 m hasta 2.5 m. En la soldadora de mallas se coloca el otro 50% de alambre en 16 carretes, que se enhebra y calibra en rodillos enderezadores de varilla longitudinal. Luego, con los atados de varilla transversal de 2.35 m fabricamos la malla. La soldadora es una máquina diseñada para soldar y cortar de manera automática las planchas a la medida programada. Por último, las mallas pasan a un volteador y apilador para ser trasladadas a la bodega de producto terminado.

10 CASTILLOS PREFABRICADOS Descripción del castillo electrosoldado: El castillo electrosoldado, armadura electrosoldada o castillos armex estan fabricados con varillas corrugadas laminadas en frio. El castillo electrosoldado se fabrica de modo similar a las mallas, donde se disponen alambres longitudinal y transversalmente, mismos que son electrosoldados en cada interseccion para formar una entramado de medidas, calibres y separaciones segun se requiera.

11 VENTAJAS DEL USO DEL CASTILLO ELECTROSOLDADO: El acero con el que se fabrican los castillos armex, es de alta resistencia, por lo que el empleo del castillo electrosoldado tiene grandes ventajas como el ahorro en acero pues el refuerzo de los muros con castillos armex exige mucho menos cantidad de acero en comparación con otros tipos de castillo; los castillos armex son muy fáciles de instalar, por lo que obtenemos mayor rapidez y progreso en la obra, al ser prefabricado y electrosoldado.

12 PREFABRICACIÓN DE TRABES Este tipo de trabes se fabrican mediante los planos y especificaciones de un proyecto La mayoría de las trabes prefabricadas se emplean en construcciones o edificios de gran tamaño.
