1 CBR EN TERRENO (IN SITU)

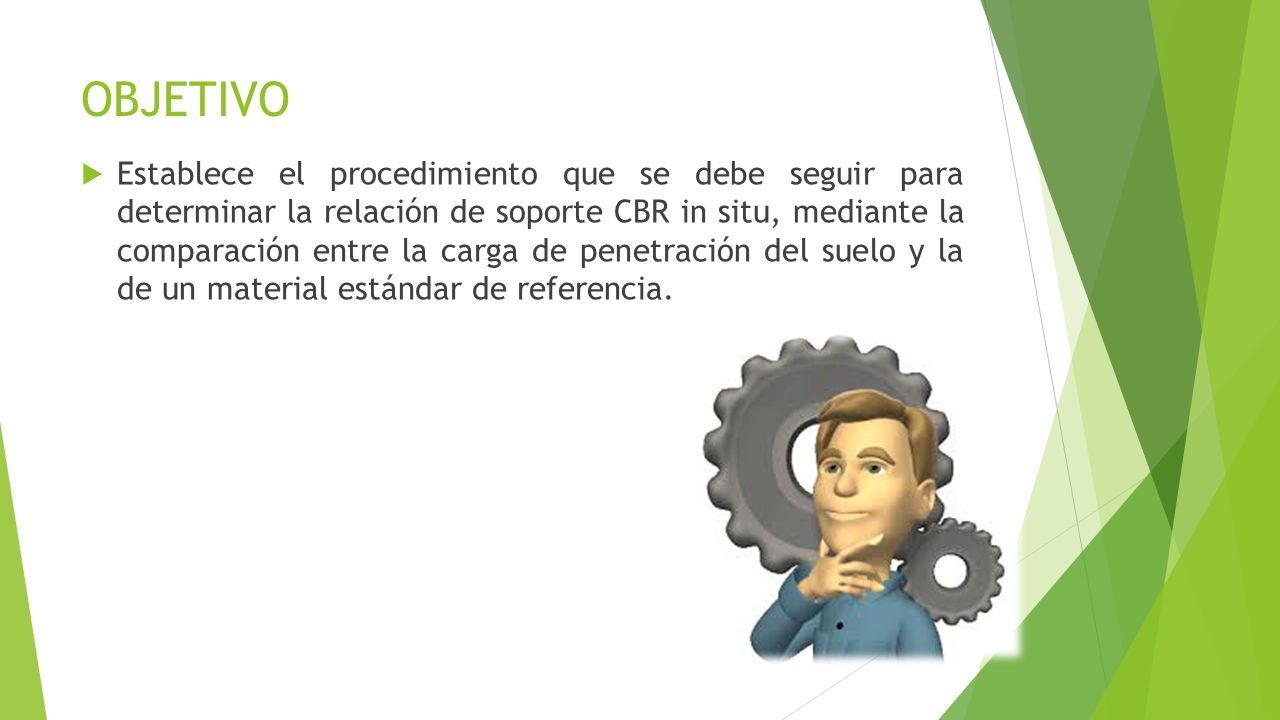

2 OBJETIVO  Establece el procedimiento que se debe seguir para determinar la relación de soporte CBR in situ, mediante la comparación entre la carga de penetración del suelo y la de un material estándar de referencia.

3 FINALIDAD Y ALCANCE:  Se utiliza el ensayo in situ para determinar su CBR con el fin de evaluar y diseñar la estructura de un pavimento flexible, tales como base y sub-base gruesas y subrasantes y también para otras aplicaciones (como caminos no pavimentados), para los cuales el CBR es el parámetro de resistencia indicado.  Cualquier actividad de construcción, como el nivelado o la compactación, realizada tras el ensayo de capacidad de soporte, probablemente invalidará los resultados de éste.  Este método de ensayo cubre la evaluación de la calidad de la subrasante, pero también es aplicable a materiales de subbase y base.  Este método de ensayo está diseñado para probar materiales in situ y corresponden al método de ensayo ASTM D-1883.  Para hallar la relación de soporte sobre especímenes de laboratorio, refiérase a la Norma ASTM A - 1883.

4 REF. NORMATIVAS  ASTM D 4429: Standard Test Method for CBR (California Bearing Ratio) of Soils in Place EQUIPOS Y MATERIALES: EQUIPOS  Gata mecánico de tornillo.- Capacidad mínima de 2700 kg (5950 lb). Elevación mínima: 50 mm (2"). Manubrio desmontable 150 mm (6") de radio. Relación de velocidad alta, aproximadamente 2,4 revoluciones para 1 mm (0,04") de penetración. Relación de velocidad media, aproximadamente 5 revoluciones para 1 mm (0,04") de penetración. Relación de velocidad baja, aproximadamente 14 revoluciones para 1 mm (0,04") de penetración. Pueden usarse otras relaciones de velocidad, cuando esto sea más conveniente.

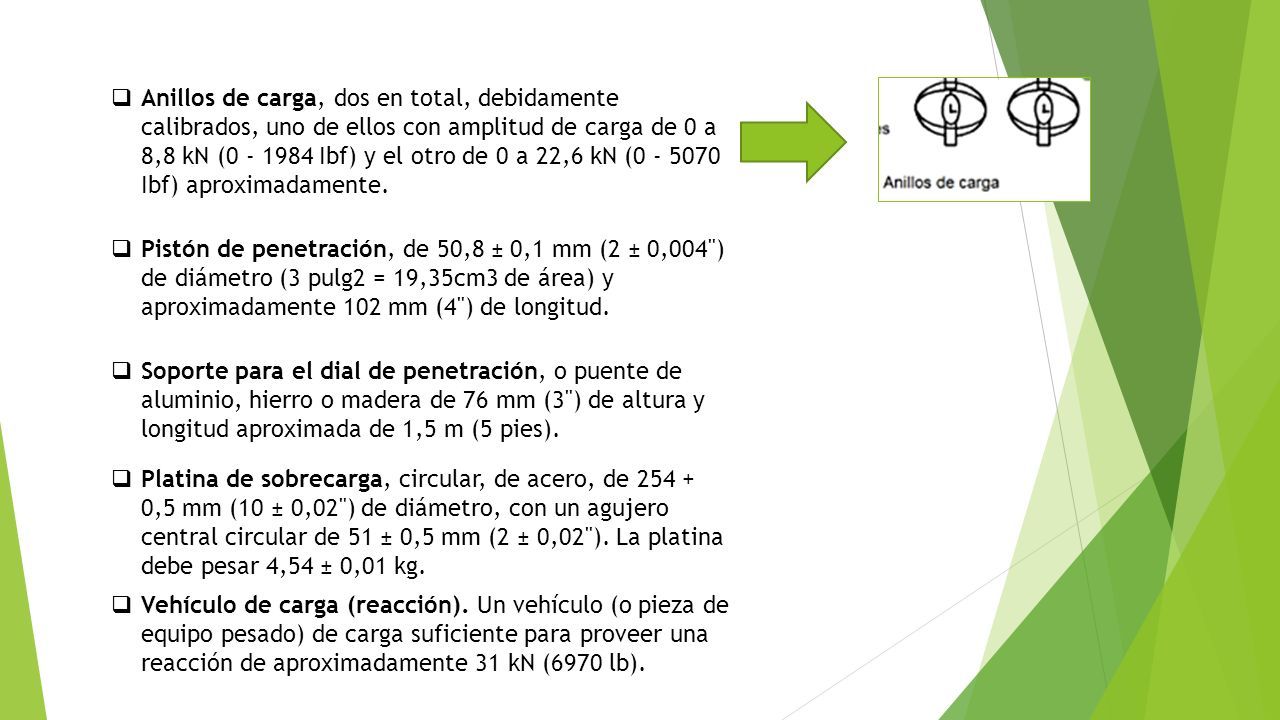

5  Anillos de carga, dos en total, debidamente calibrados, uno de ellos con amplitud de carga de 0 a 8,8 kN (0 - 1984 Ibf) y el otro de 0 a 22,6 kN (0 - 5070 Ibf) aproximadamente.  Pistón de penetración, de 50,8 ± 0,1 mm (2 ± 0,004") de diámetro (3 pulg2 = 19,35cm3 de área) y aproximadamente 102 mm (4") de longitud.  Soporte para el dial de penetración, o puente de aluminio, hierro o madera de 76 mm (3") de altura y longitud aproximada de 1,5 m (5 pies).  Platina de sobrecarga, circular, de acero, de 254 + 0,5 mm (10 ± 0,02") de diámetro, con un agujero central circular de 51 ± 0,5 mm (2 ± 0,02"). La platina debe pesar 4,54 ± 0,01 kg.  Vehículo de carga (reacción). Un vehículo (o pieza de equipo pesado) de carga suficiente para proveer una reacción de aproximadamente 31 kN (6970 lb).
