Instrumentación electrónica

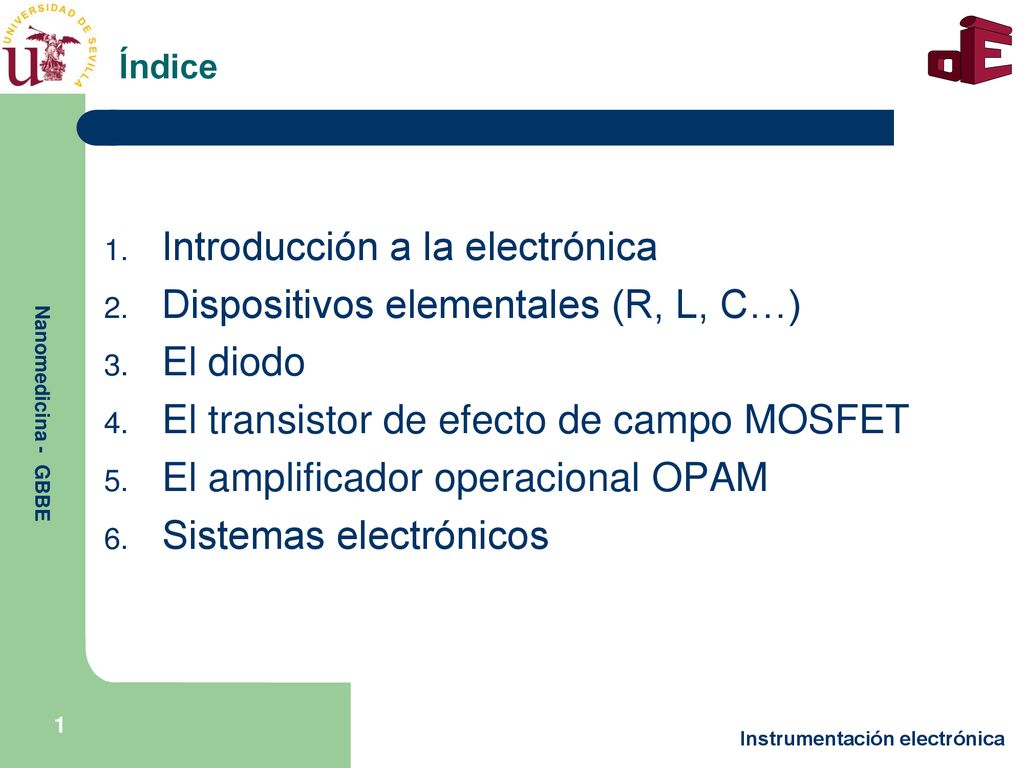

Índice Introducción a la electrónica Dispositivos elementales (R, L, C…) El diodo El transistor de efecto de campo MOSFET El amplificador operacional OPAM Sistemas electrónicos Instrumentación electrónica
2
Introducción a la electrónica

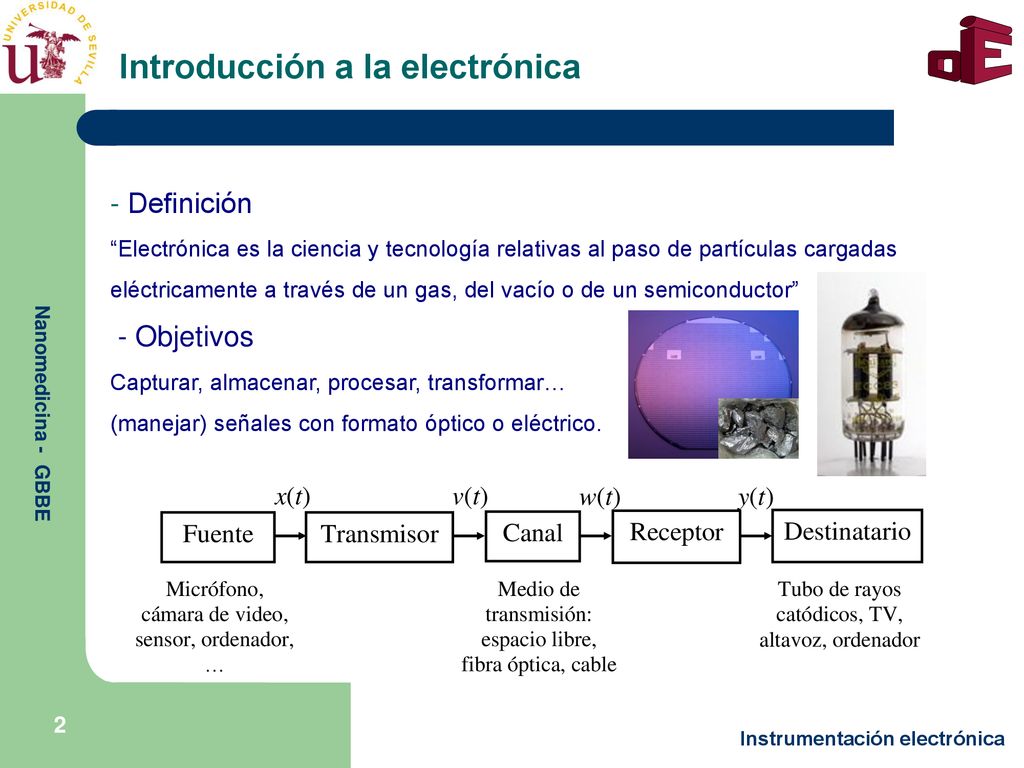

Definición “Electrónica es la ciencia y tecnología relativas al paso de partículas cargadas eléctricamente a través de un gas, del vacío o de un semiconductor” - Objetivos Capturar, almacenar, procesar, transformar… (manejar) señales con formato óptico o eléctrico. Instrumentación electrónica
3
Introducción a la electrónica

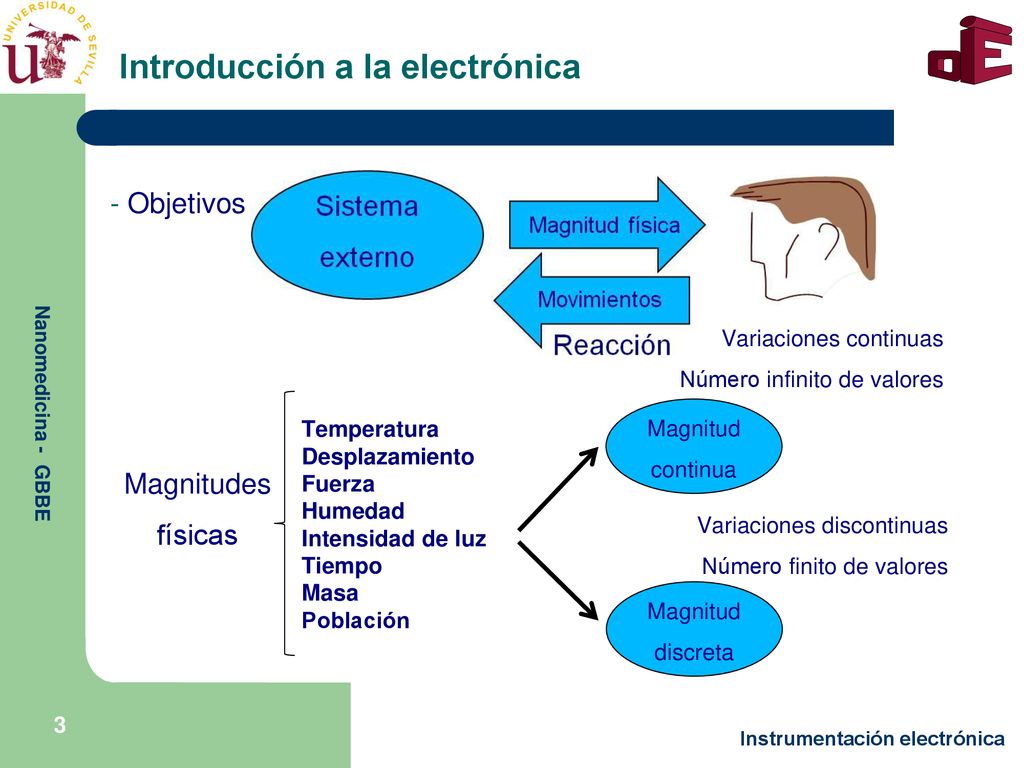

Objetivos Variaciones continuas Número infinito de valores Magnitud continua Temperatura Desplazamiento Fuerza Humedad Intensidad de luz Tiempo Masa Población Magnitudes físicas Variaciones discontinuas Número finito de valores Magnitud discreta Instrumentación electrónica
4
Introducción a la electrónica
Objetivos Sistema externo Magnitud física Movimientos Sistema electrónico Sensor Actuador Señales eléctricas Agua Tensión (V) Corriente (I) Intensidad luminosa H V Caudal I Instrumentación electrónica
5
Introducción a la electrónica

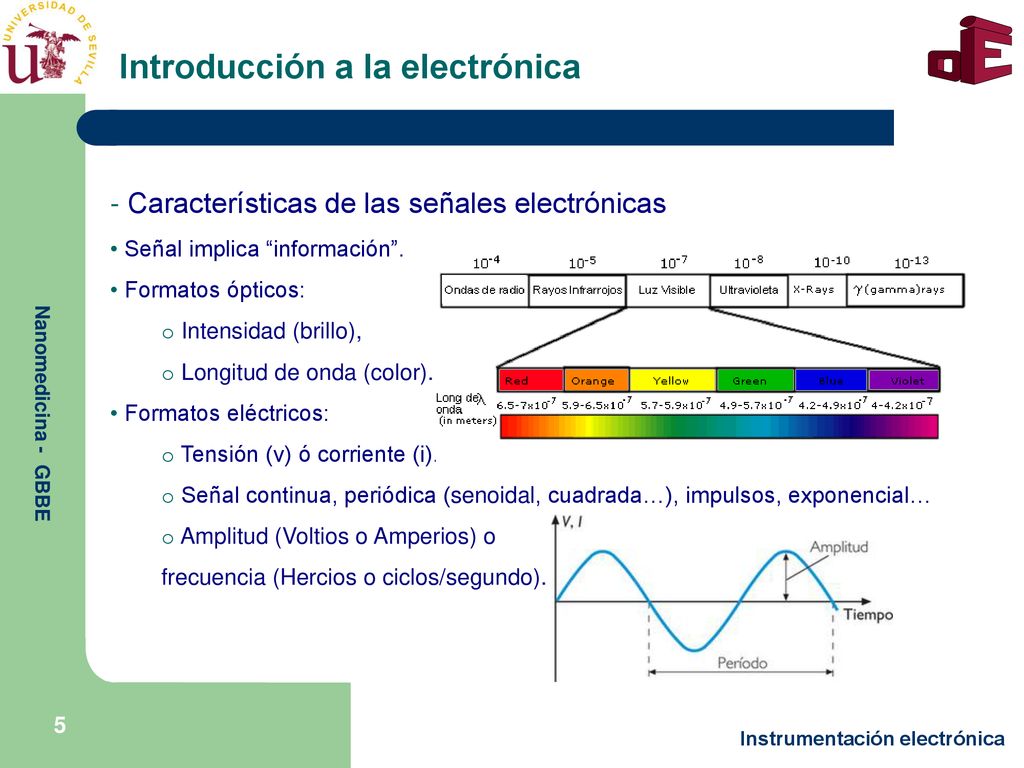

Características de las señales electrónicas Señal implica “información”. Formatos ópticos: Intensidad (brillo), Longitud de onda (color). Formatos eléctricos: Tensión (v) ó corriente (i). Señal continua, periódica (senoidal, cuadrada…), impulsos, exponencial… Amplitud (Voltios o Amperios) o frecuencia (Hercios o ciclos/segundo). Instrumentación electrónica
6
Introducción a la electrónica

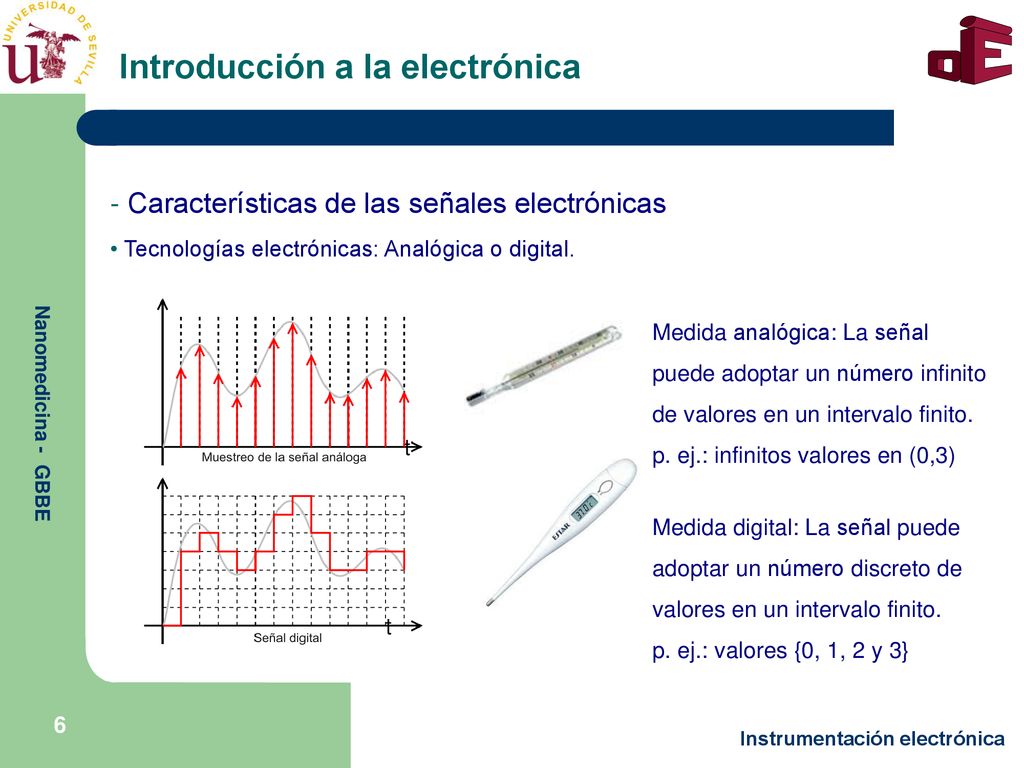

Características de las señales electrónicas Tecnologías electrónicas: Analógica o digital. Medida analógica: La señal puede adoptar un número infinito de valores en un intervalo finito. p. ej.: infinitos valores en (0,3) Medida digital: La señal puede adoptar un número discreto de valores en un intervalo finito. p. ej.: valores {0, 1, 2 y 3} Instrumentación electrónica
7
Introducción a la electrónica

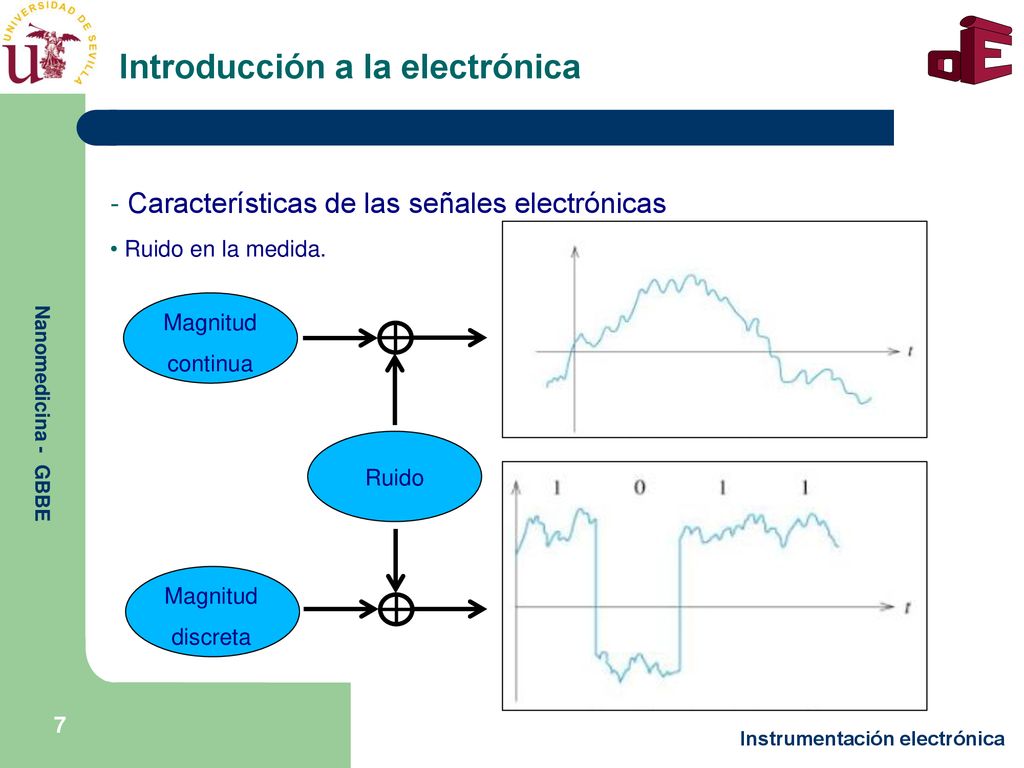

Características de las señales electrónicas Ruido en la medida. Magnitud continua Magnitud discreta Ruido Instrumentación electrónica
8
Introducción a la electrónica

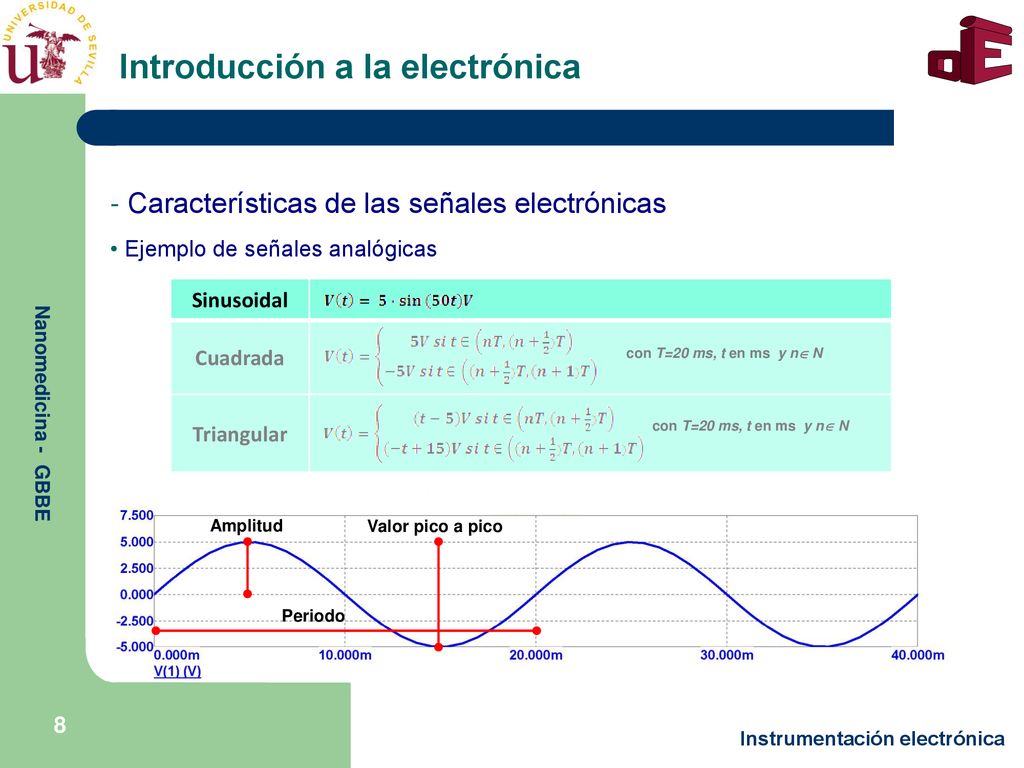

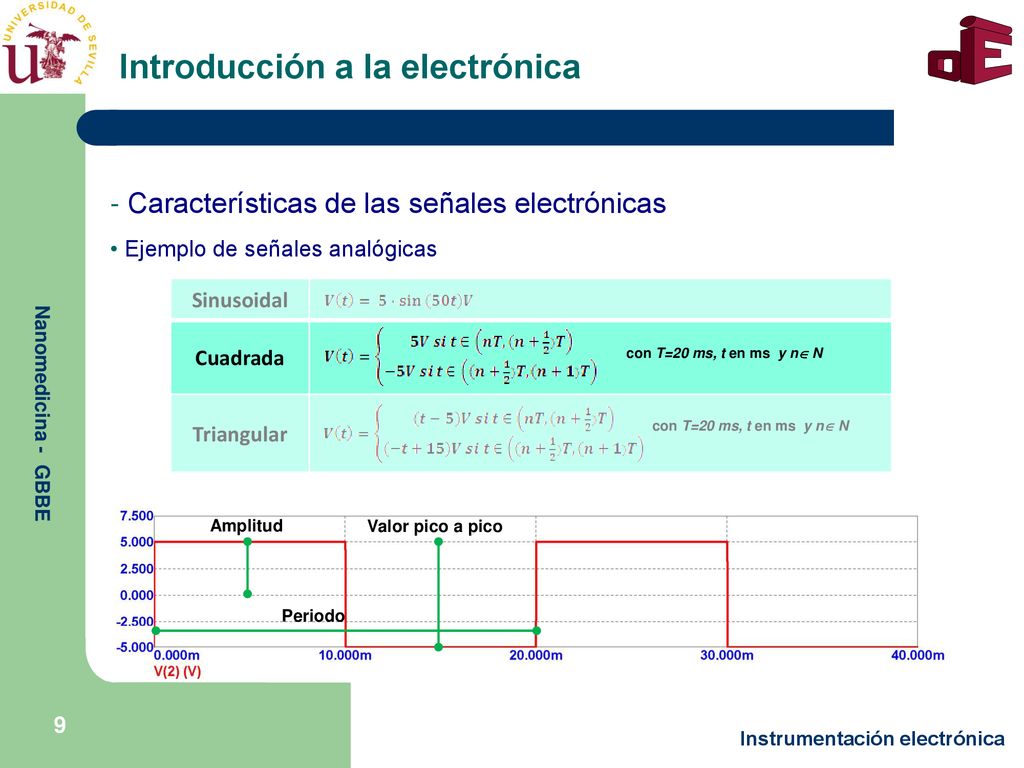

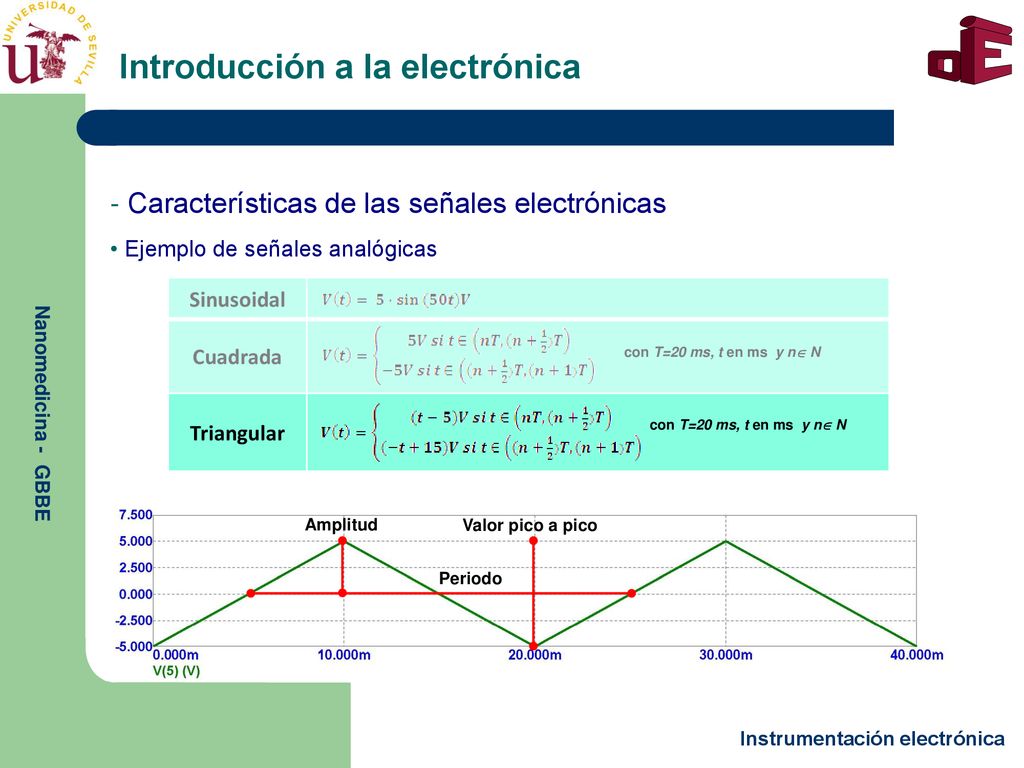

Características de las señales electrónicas Ejemplo de señales analógicas Sinusoidal Cuadrada con T=20 ms, t en ms y n N Triangular Amplitud Valor pico a pico Periodo Instrumentación electrónica
9
Introducción a la electrónica
Características de las señales electrónicas Ejemplo de señales analógicas Sinusoidal Cuadrada con T=20 ms, t en ms y n N Triangular Amplitud Valor pico a pico Periodo Instrumentación electrónica
10
Introducción a la electrónica
Características de las señales electrónicas Ejemplo de señales analógicas Sinusoidal Cuadrada con T=20 ms, t en ms y n N Triangular Amplitud Valor pico a pico Periodo Instrumentación electrónica
11
Introducción a la electrónica

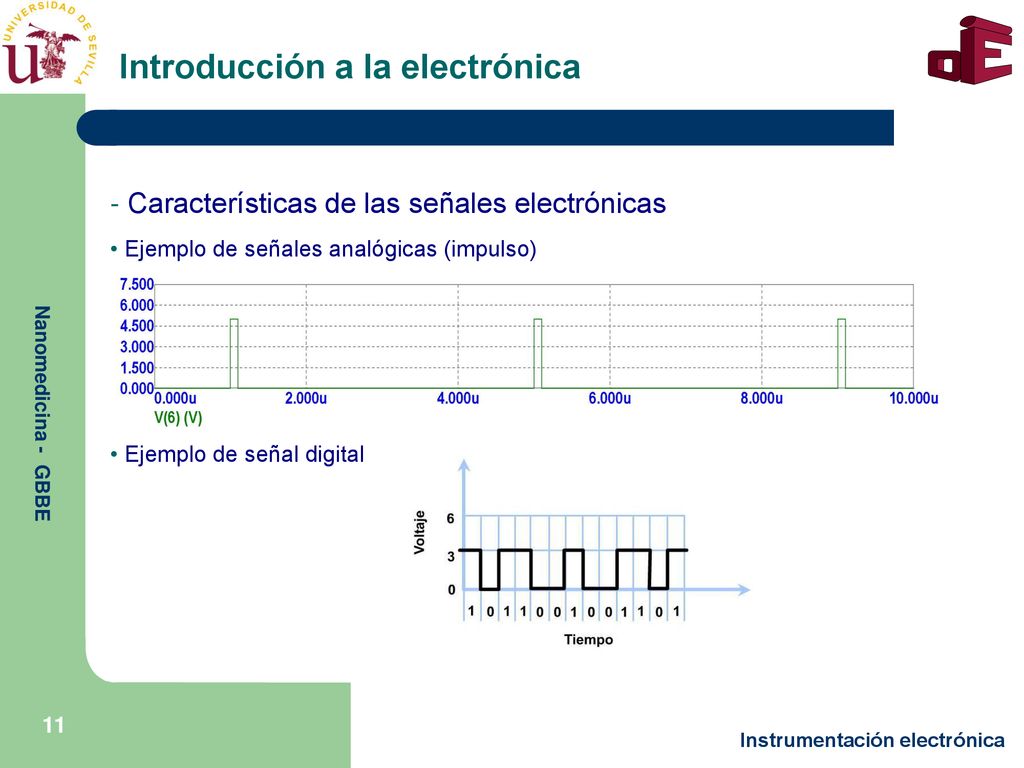

Características de las señales electrónicas Ejemplo de señales analógicas (impulso) Ejemplo de señal digital Instrumentación electrónica
12
Introducción a la electrónica

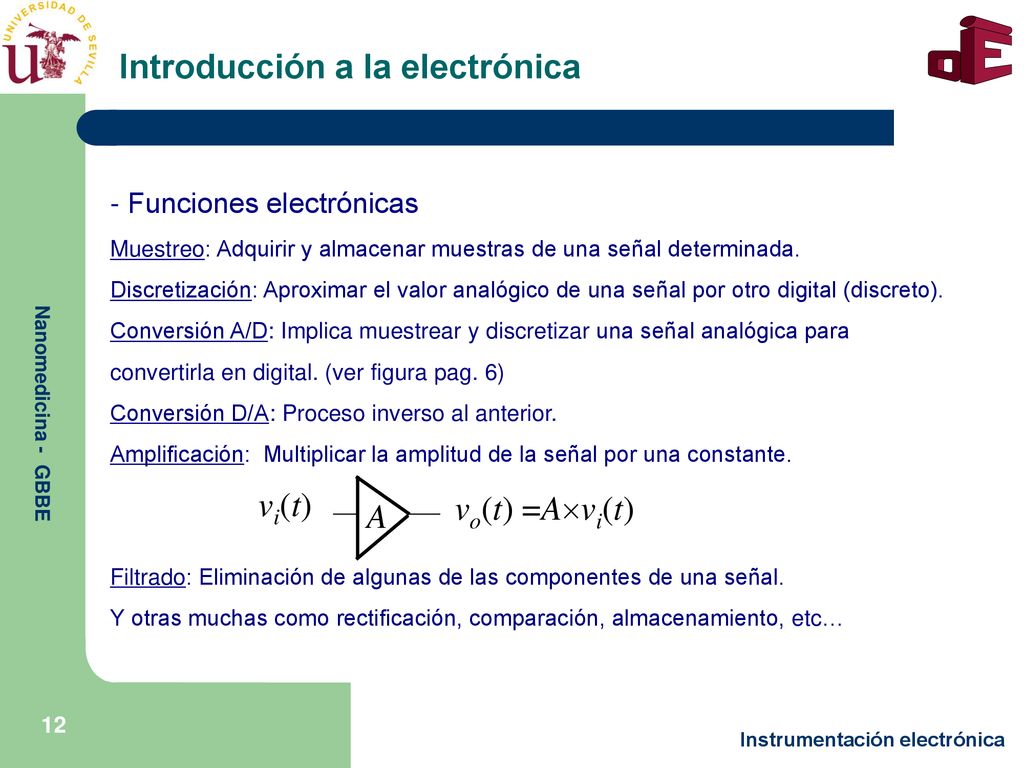

- Funciones electrónicas Muestreo: Adquirir y almacenar muestras de una señal determinada. Discretización: Aproximar el valor analógico de una señal por otro digital (discreto). Conversión A/D: Implica muestrear y discretizar una señal analógica para convertirla en digital. (ver figura pag. 6) Conversión D/A: Proceso inverso al anterior. Amplificación: Multiplicar la amplitud de la señal por una constante. Filtrado: Eliminación de algunas de las componentes de una señal. Y otras muchas como rectificación, comparación, almacenamiento, etc… A vi(t) vo(t) =Avi(t) Instrumentación electrónica
13
Introducción a la electrónica

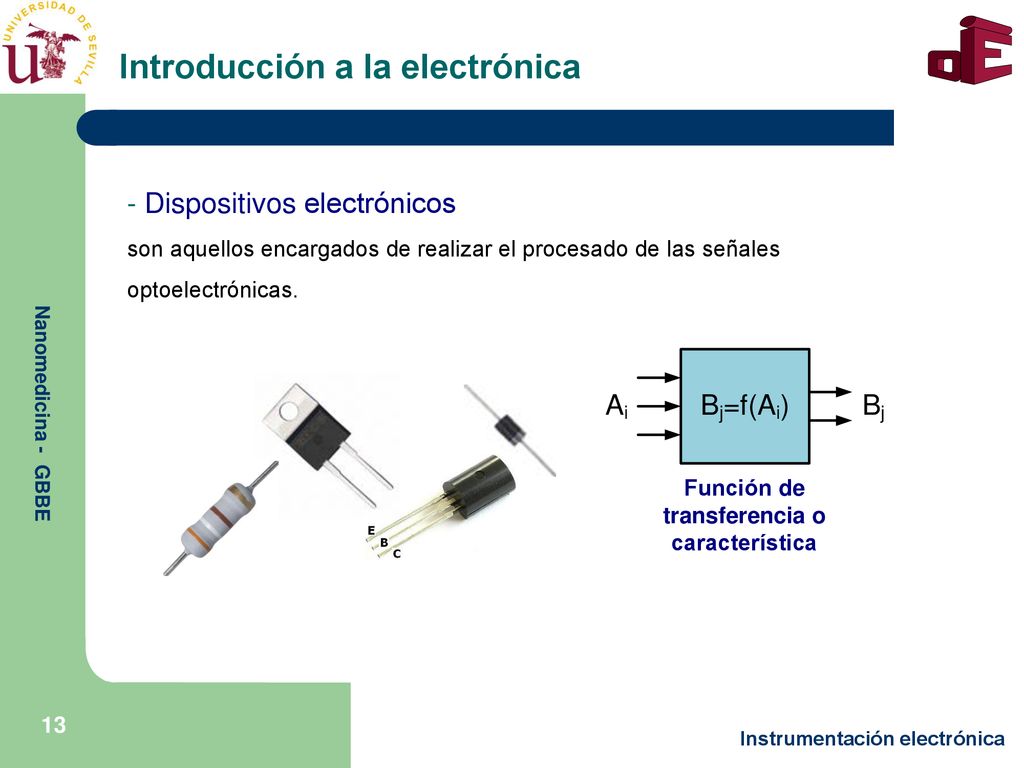

Dispositivos electrónicos son aquellos encargados de realizar el procesado de las señales optoelectrónicas. Función de transferencia o característica Instrumentación electrónica
14
Introducción a la electrónica

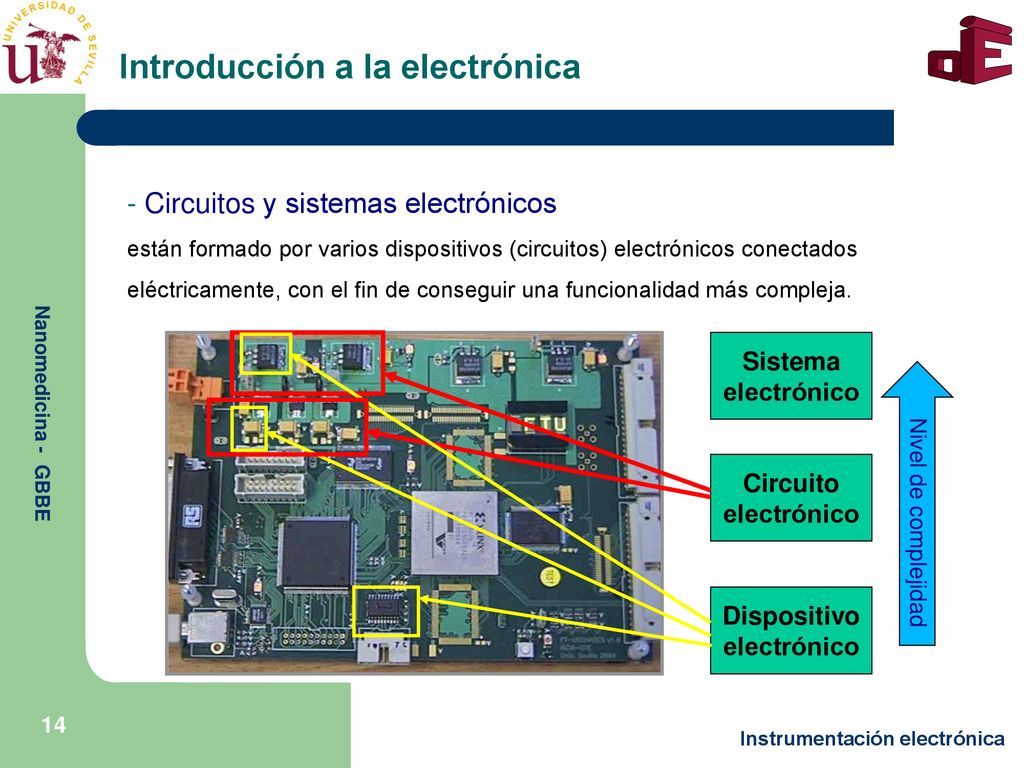

Circuitos y sistemas electrónicos están formado por varios dispositivos (circuitos) electrónicos conectados eléctricamente, con el fin de conseguir una funcionalidad más compleja. Dispositivo electrónico Circuito Sistema Nivel de complejidad Instrumentación electrónica
15
Dispositivos elementales

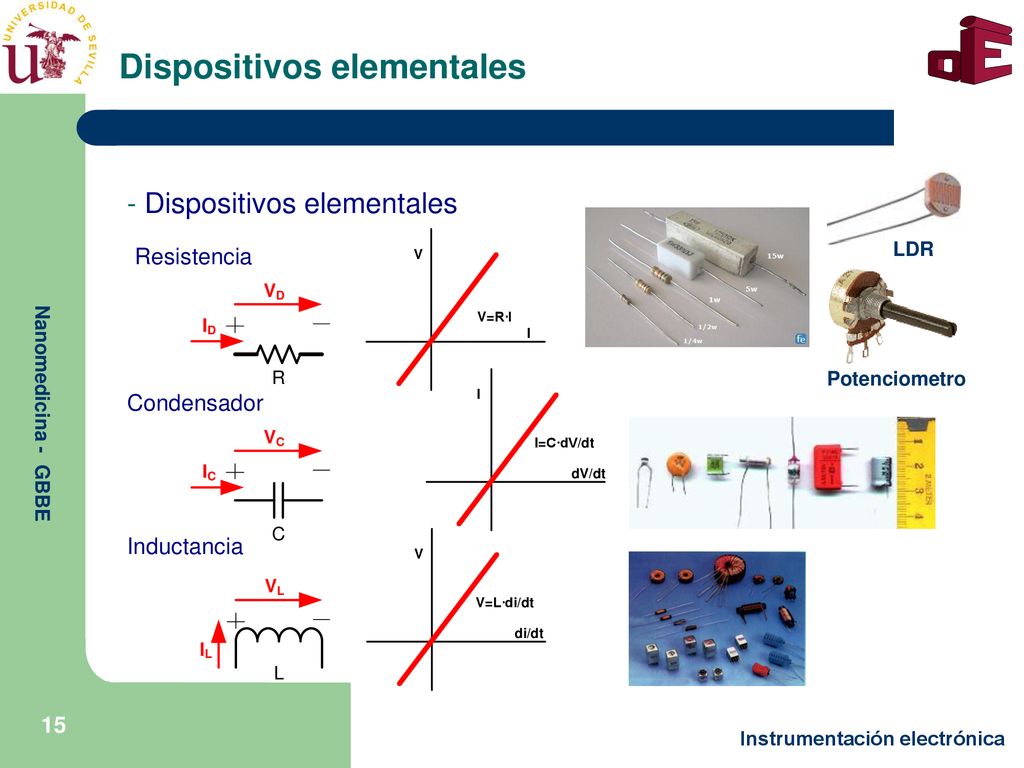

Dispositivos elementales Resistencia Condensador Inductancia LDR Potenciometro Instrumentación electrónica
16
Instrumentación electrónica

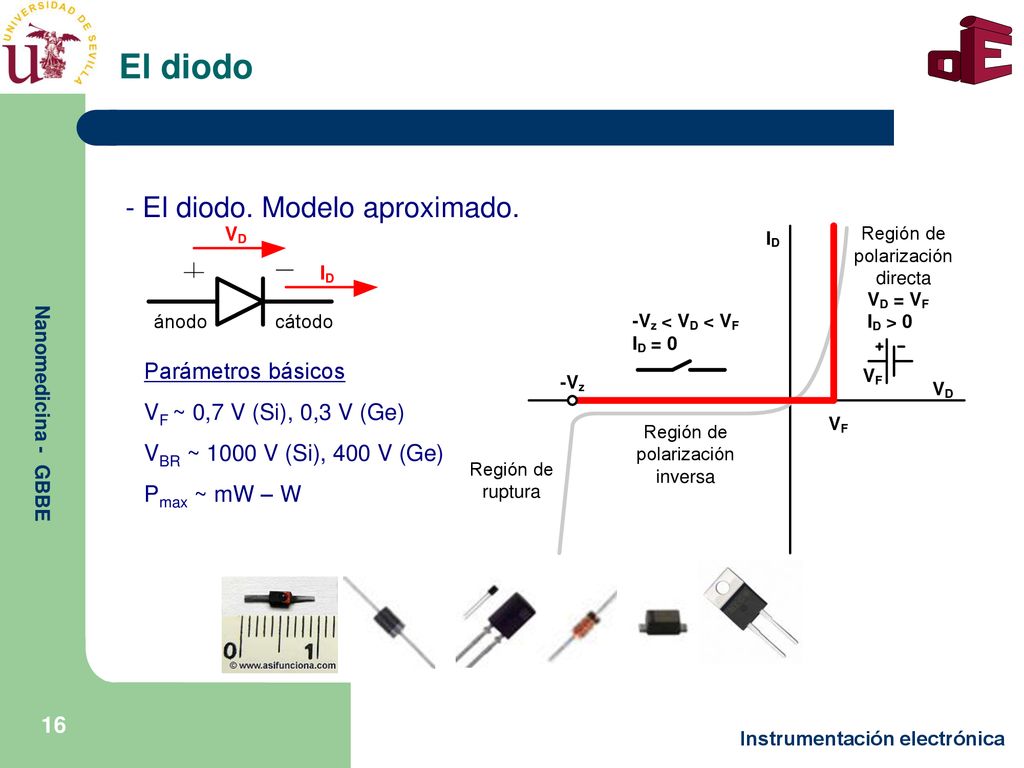

El diodo - El diodo. Modelo aproximado. Parámetros básicos VF ~ 0,7 V (Si), 0,3 V (Ge) VBR ~ 1000 V (Si), 400 V (Ge) Pmax ~ mW – W Instrumentación electrónica
17
Instrumentación electrónica

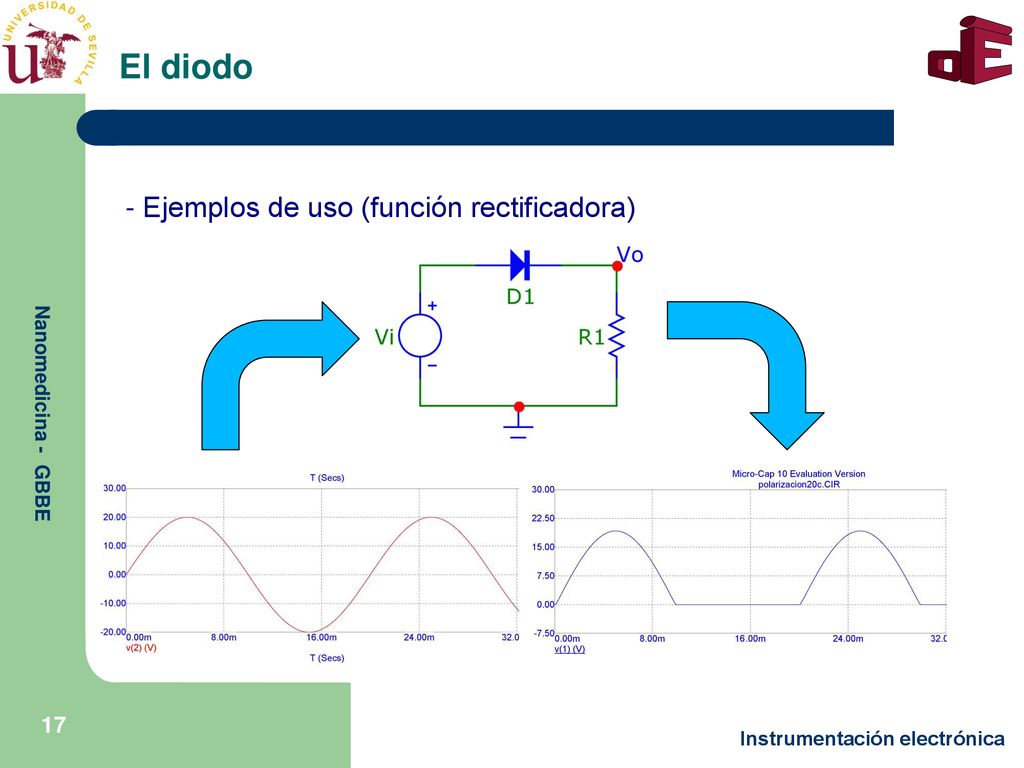

El diodo - Ejemplos de uso (función rectificadora) Instrumentación electrónica
18
Instrumentación electrónica

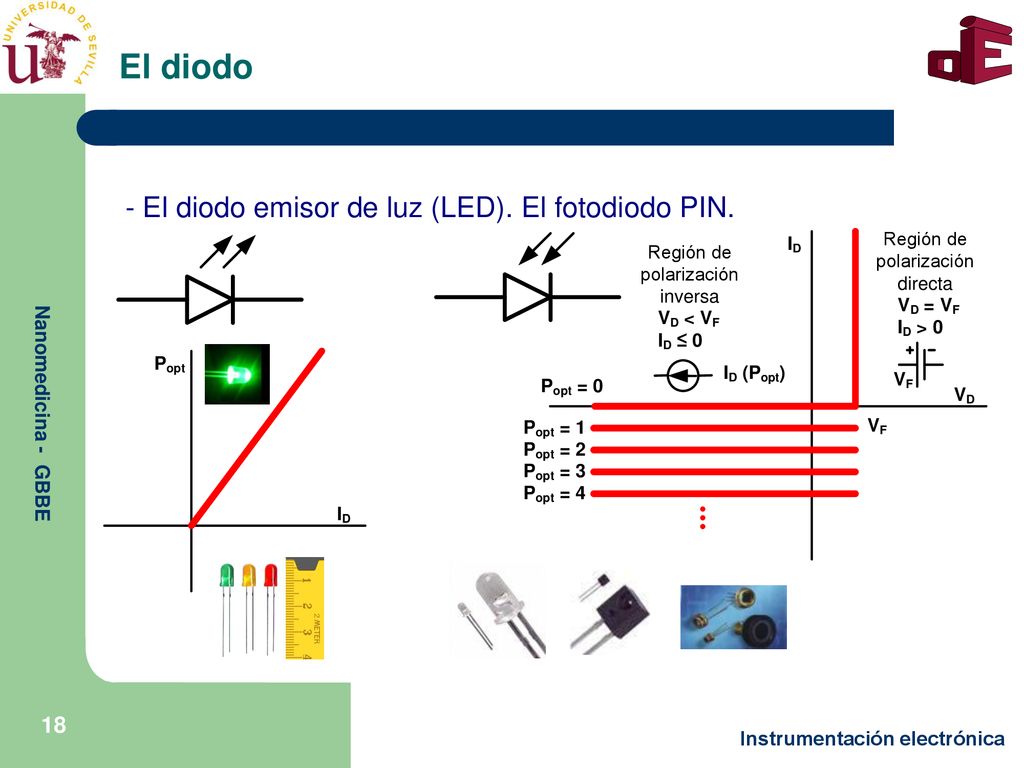

El diodo - El diodo emisor de luz (LED). El fotodiodo PIN. Instrumentación electrónica
19
Instrumentación electrónica

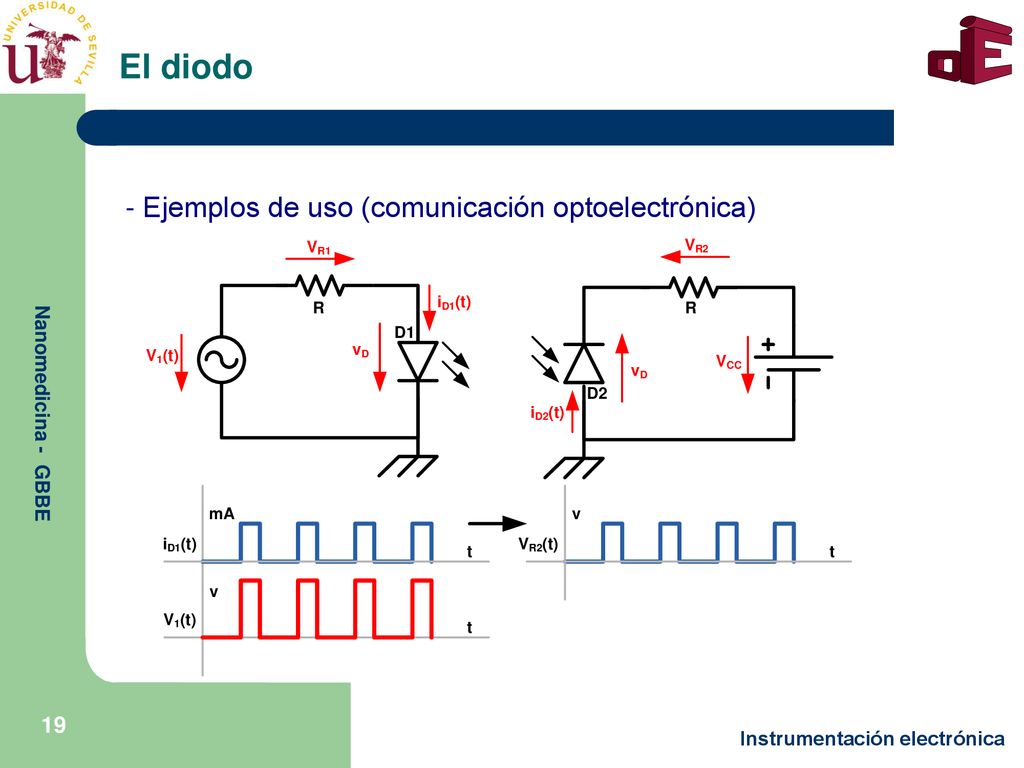

El diodo - Ejemplos de uso (comunicación optoelectrónica) Instrumentación electrónica
20
El transistor de efecto de campo MOSFET

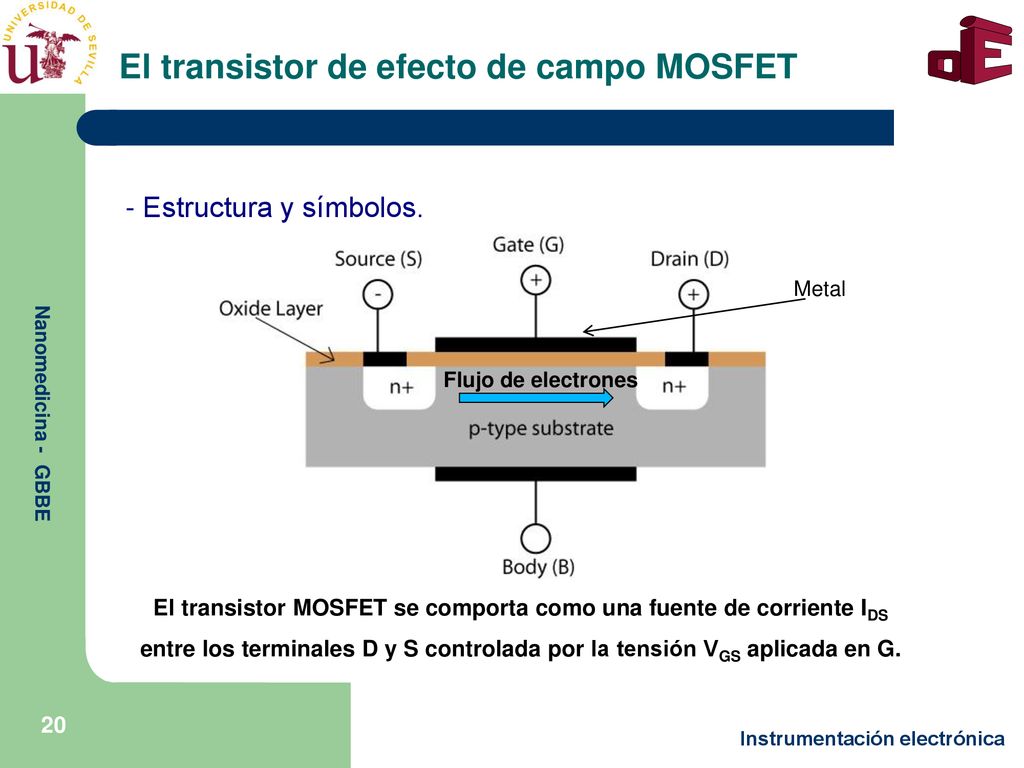

- Estructura y símbolos. Metal Flujo de electrones El transistor MOSFET se comporta como una fuente de corriente IDS entre los terminales D y S controlada por la tensión VGS aplicada en G. Instrumentación electrónica
21
El transistor de efecto de campo MOSFET

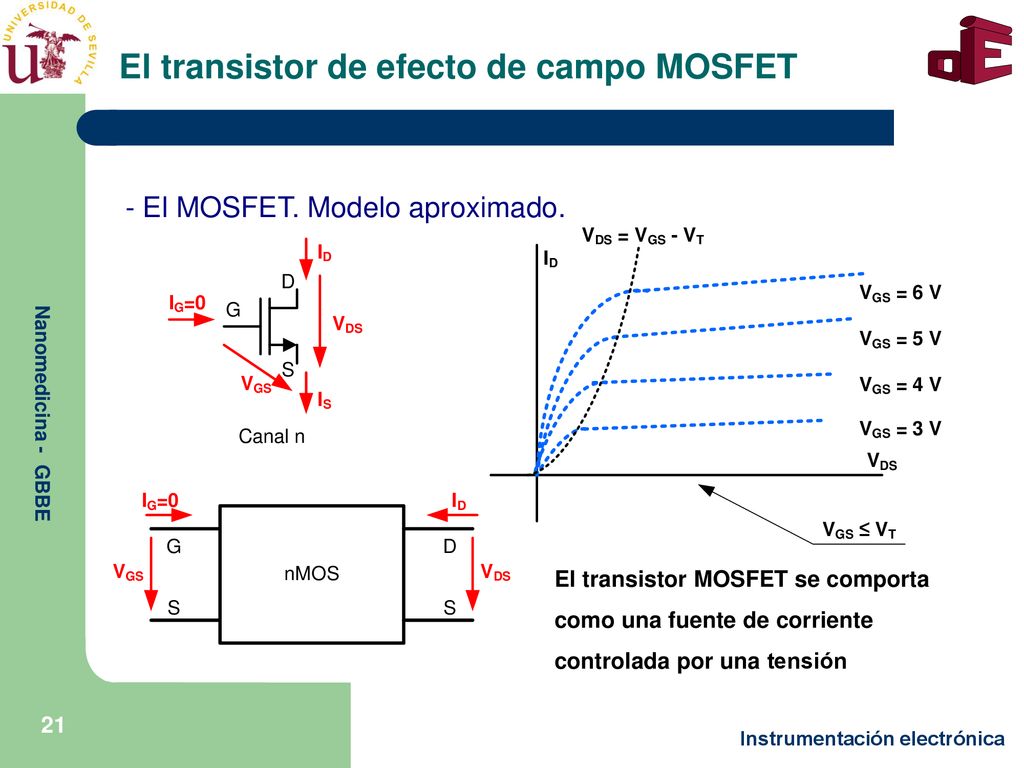

- El MOSFET. Modelo aproximado. El transistor MOSFET se comporta como una fuente de corriente controlada por una tensión Instrumentación electrónica
22
El transistor de efecto de campo MOSFET

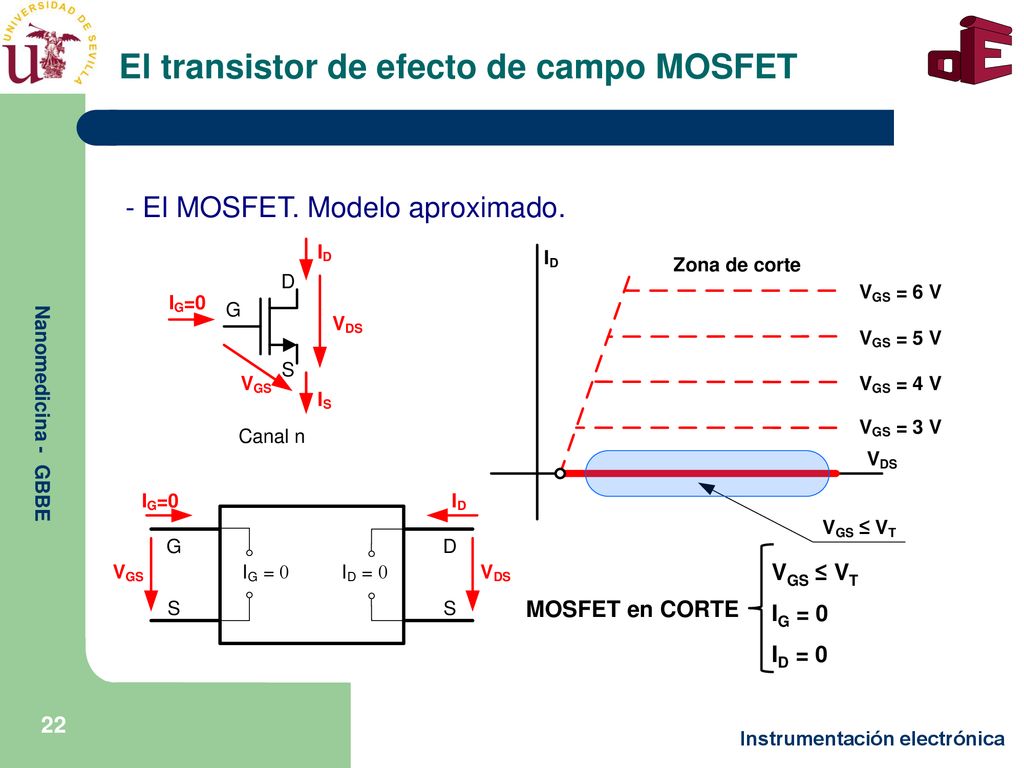

- El MOSFET. Modelo aproximado. VGS ≤ VT IG = 0 ID = 0 MOSFET en CORTE Instrumentación electrónica
23
El transistor de efecto de campo MOSFET

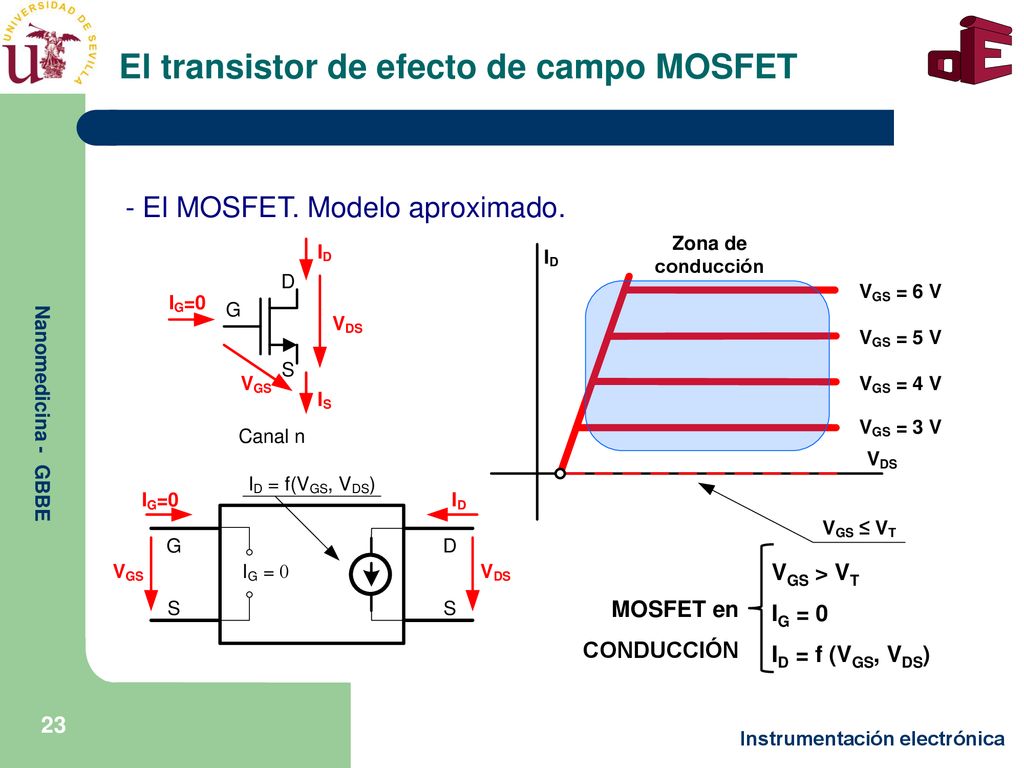

- El MOSFET. Modelo aproximado. VGS > VT IG = 0 ID = f (VGS, VDS) MOSFET en CONDUCCIÓN Instrumentación electrónica
24
El transistor de efecto de campo MOSFET

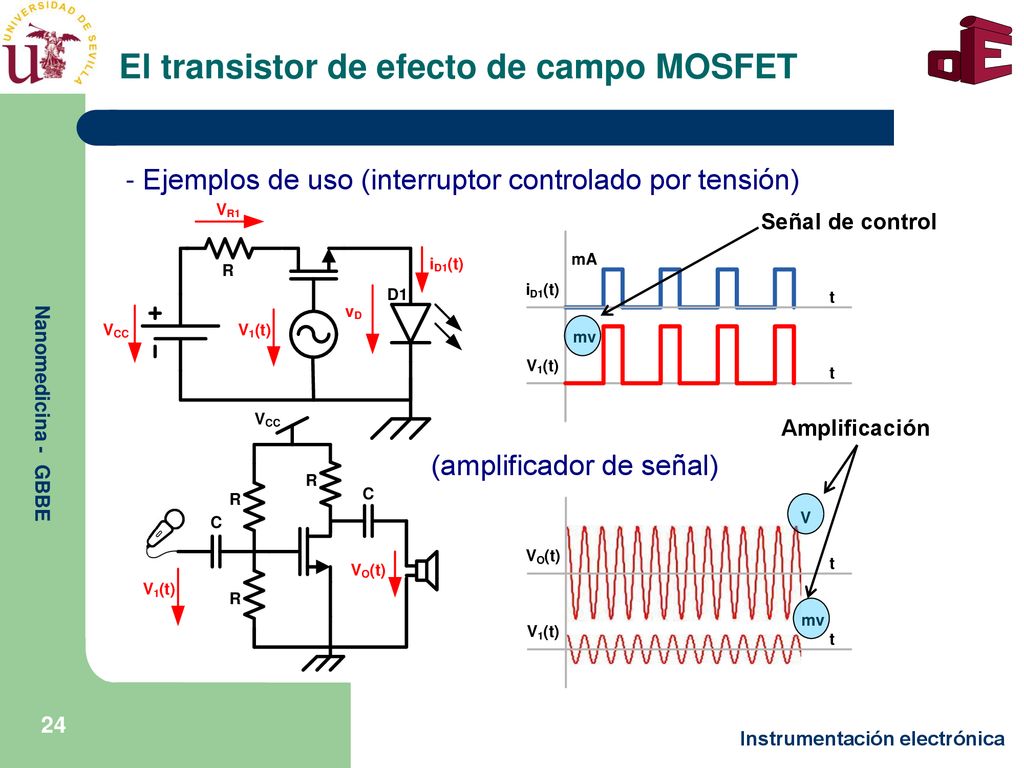

- Ejemplos de uso (interruptor controlado por tensión) Señal de control Amplificación (amplificador de señal) Instrumentación electrónica
25
El amplificador operacional OPAM

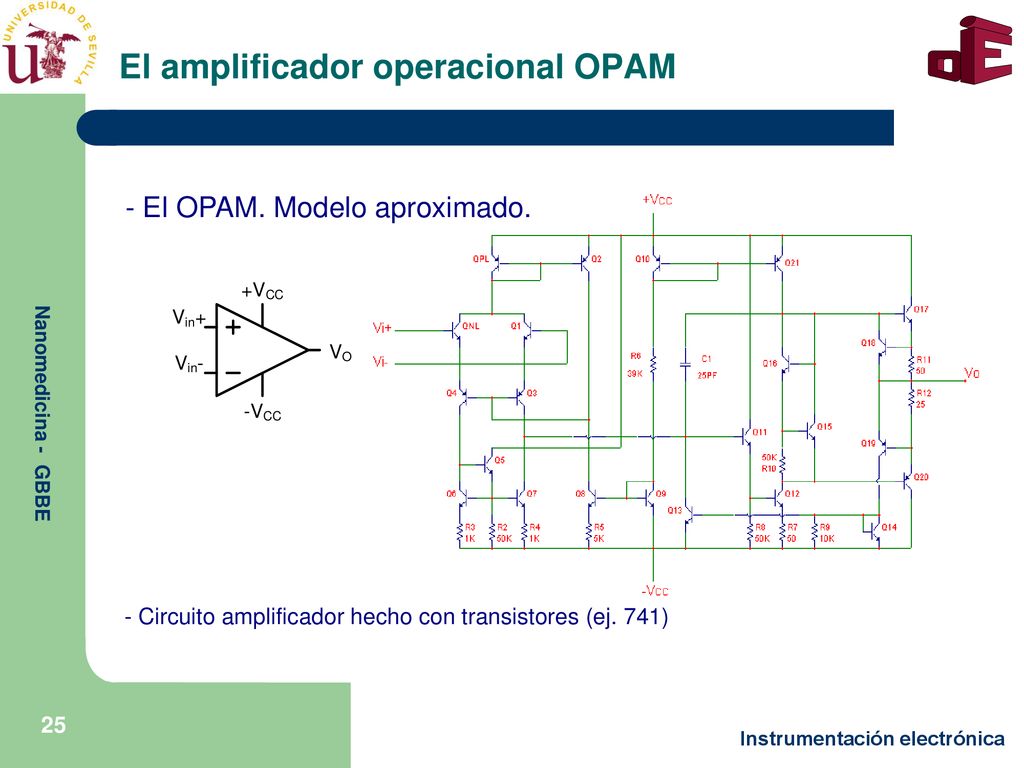

- El OPAM. Modelo aproximado. - Circuito amplificador hecho con transistores (ej. 741) Instrumentación electrónica
26
El amplificador operacional OPAM

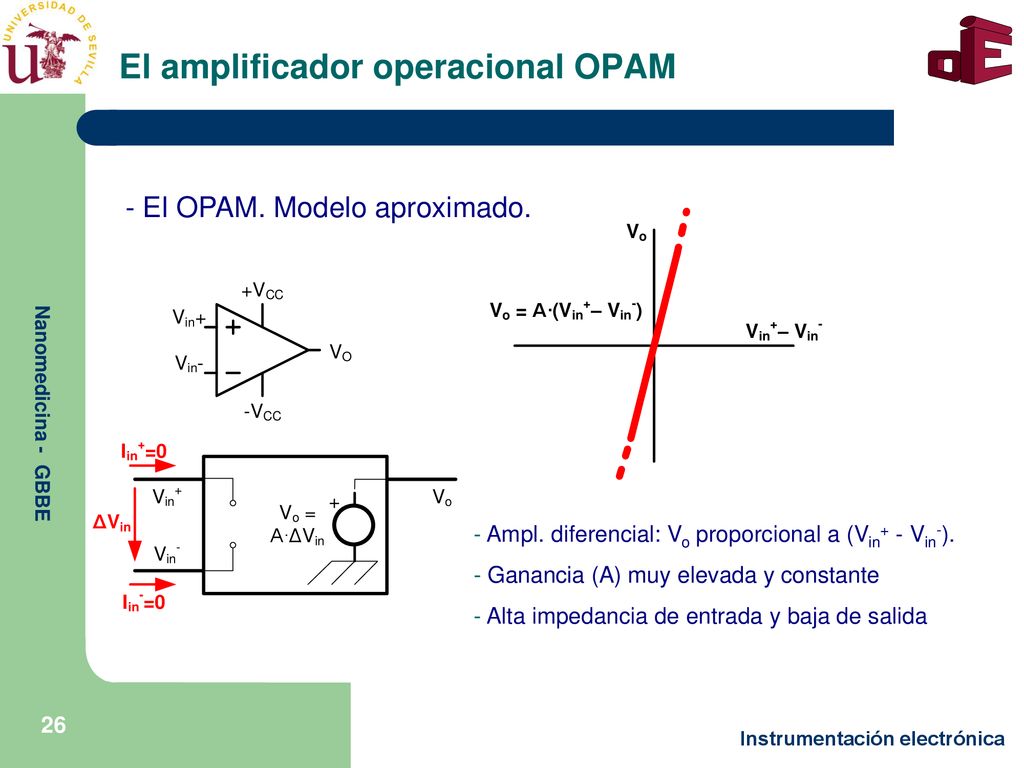

- El OPAM. Modelo aproximado. Ampl. diferencial: Vo proporcional a (Vin+ - Vin-). Ganancia (A) muy elevada y constante Alta impedancia de entrada y baja de salida Instrumentación electrónica
27
El amplificador operacional OPAM

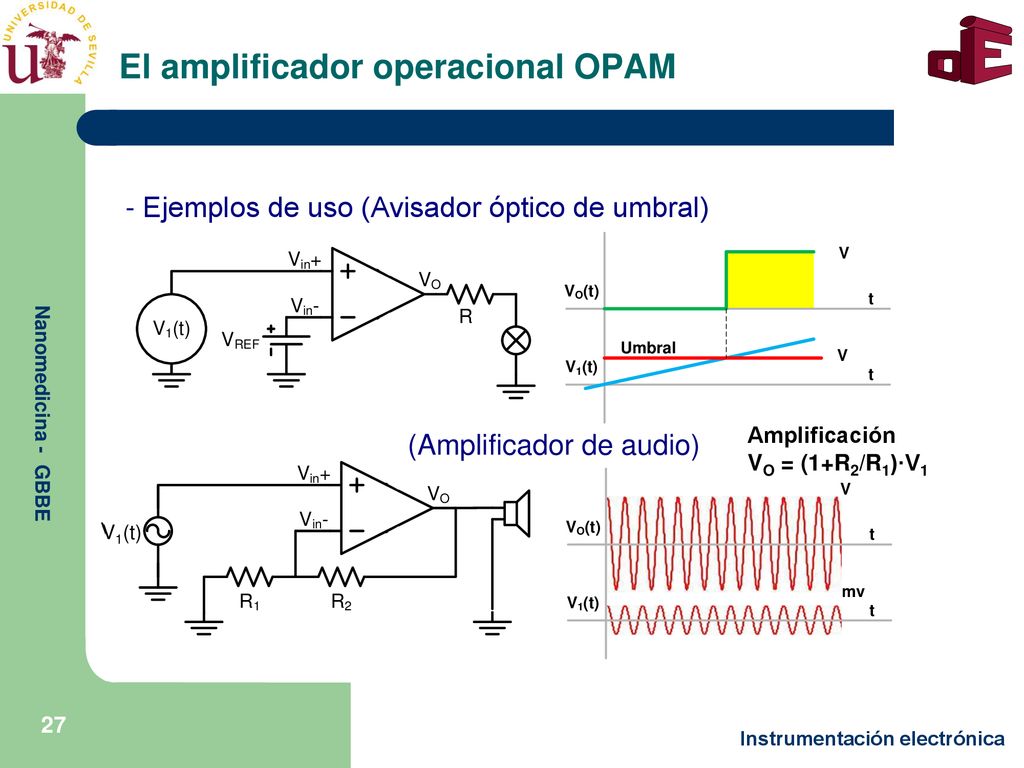

- Ejemplos de uso (Avisador óptico de umbral) (Amplificador de audio) Amplificación VO = (1+R2/R1)·V1 V1(t) Instrumentación electrónica
28
El amplificador operacional OPAM

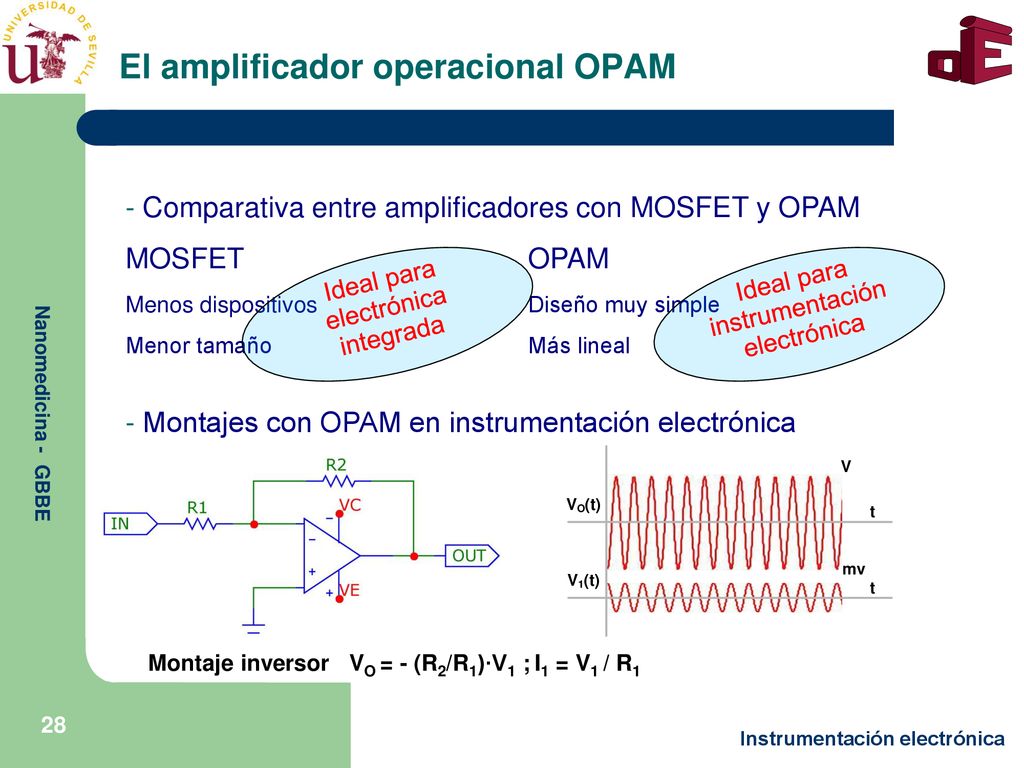

Comparativa entre amplificadores con MOSFET y OPAM MOSFET OPAM Menos dispositivos Diseño muy simple Menor tamaño Más lineal Ideal para electrónica integrada Ideal para instrumentación electrónica Montajes con OPAM en instrumentación electrónica Montaje inversor VO = - (R2/R1)·V1 ; I1 = V1 / R1 Instrumentación electrónica
29
El amplificador operacional OPAM

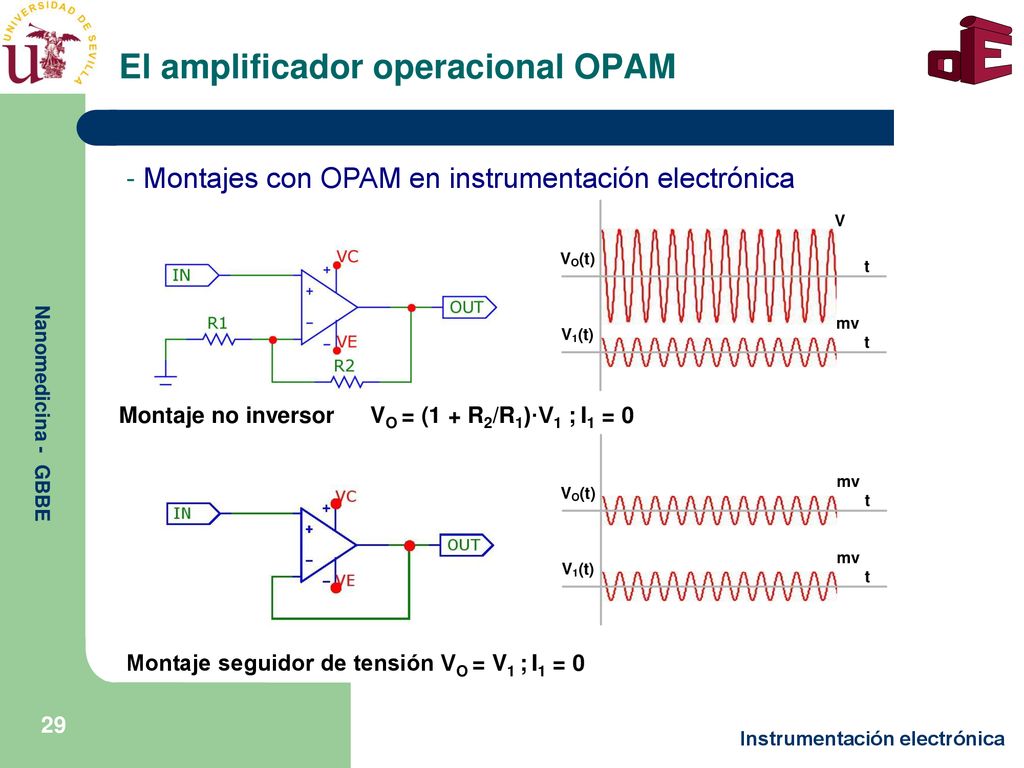

Montajes con OPAM en instrumentación electrónica Montaje no inversor VO = (1 + R2/R1)·V1 ; I1 = 0 Montaje seguidor de tensión VO = V1 ; I1 = 0 Instrumentación electrónica
30
El amplificador operacional OPAM

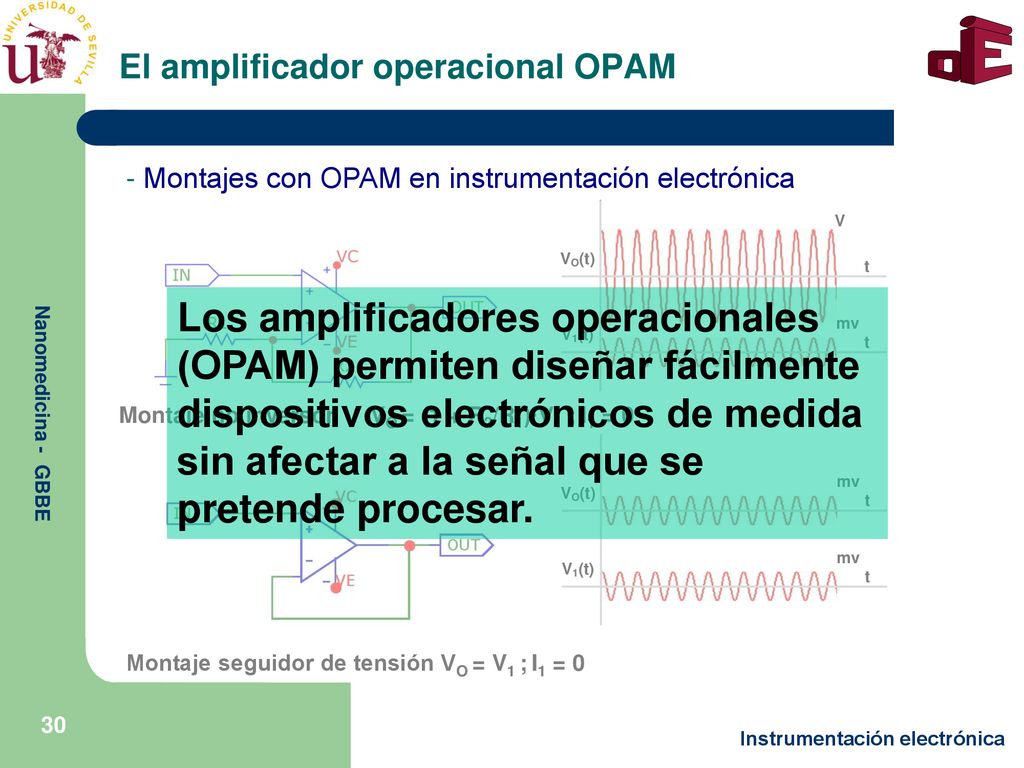

Montajes con OPAM en instrumentación electrónica Los amplificadores operacionales (OPAM) permiten diseñar fácilmente dispositivos electrónicos de medida sin afectar a la señal que se pretende procesar. Montaje no inversor VO = (1 + R2/R1)·V1 ; I1 = 0 Montaje seguidor de tensión VO = V1 ; I1 = 0 Instrumentación electrónica
31
Sistemas electrónicos

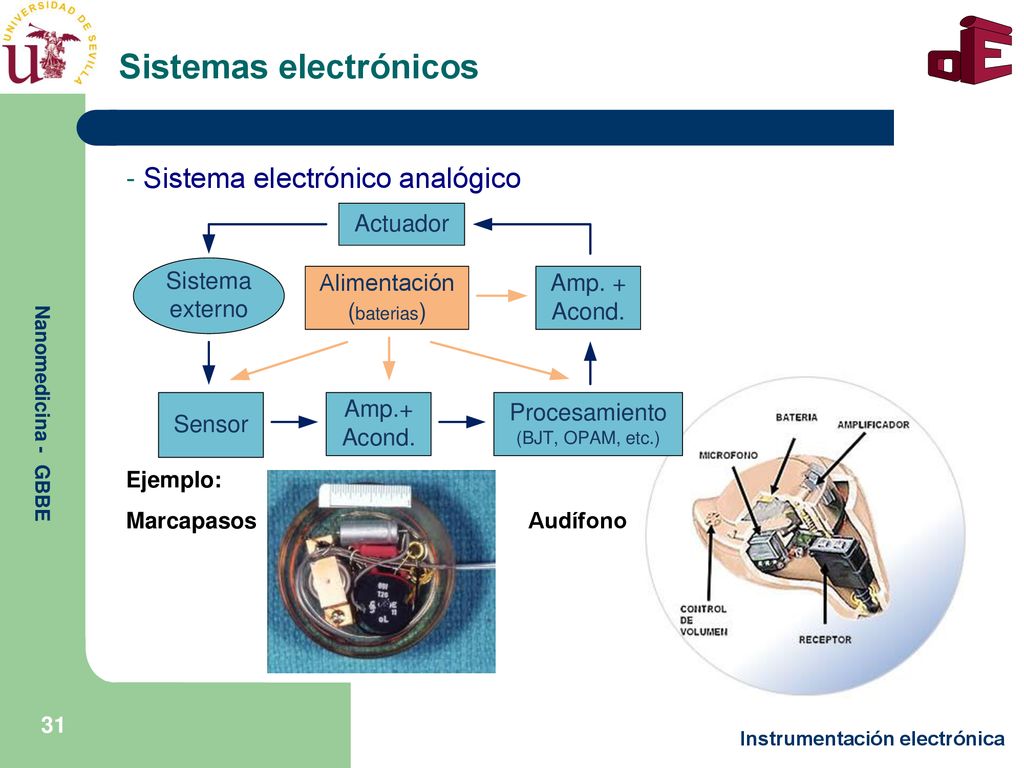

Sistema electrónico analógico Ejemplo: Marcapasos Audífono Instrumentación electrónica
32
Sistemas electrónicos

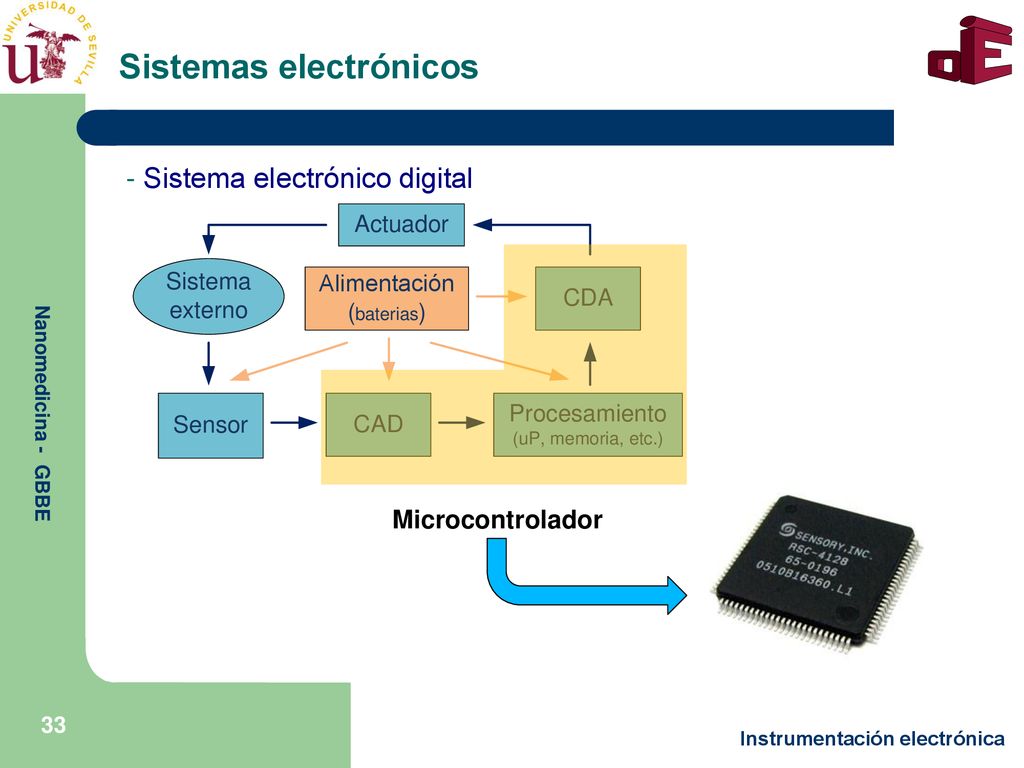

Sistema electrónico digital Ejemplo: Holter Termómetro digital Instrumentación electrónica
33
Sistemas electrónicos
Sistema electrónico digital Microcontrolador Instrumentación electrónica
34

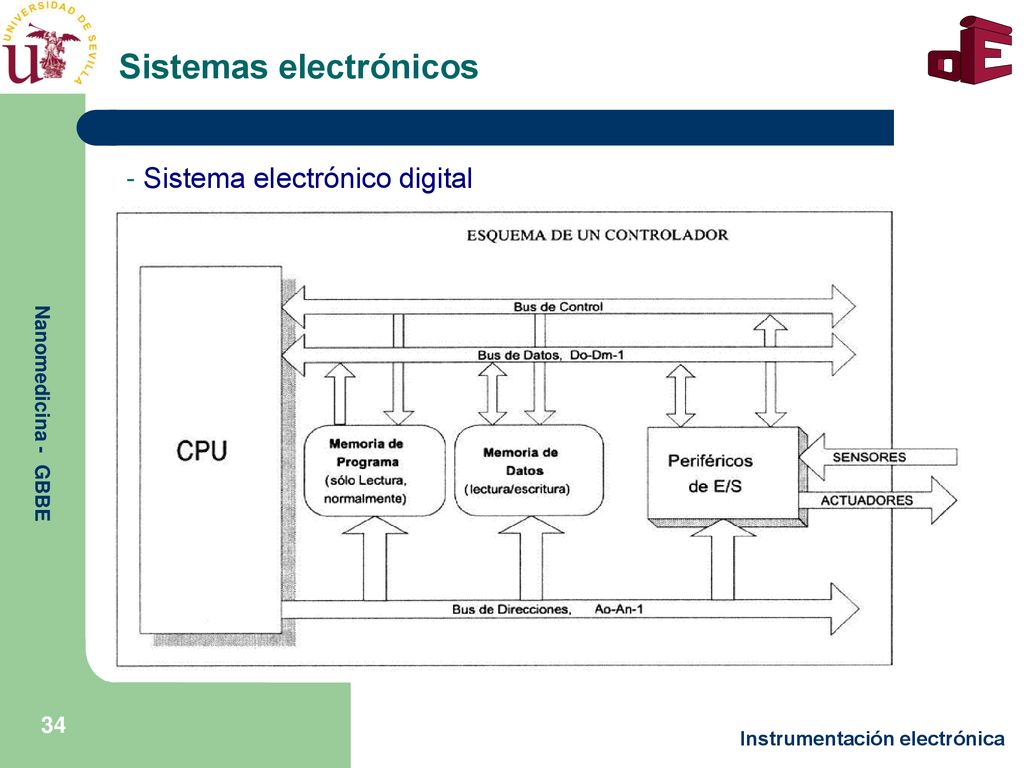

Sistemas electrónicos
Sistema electrónico digital Instrumentación electrónica
35

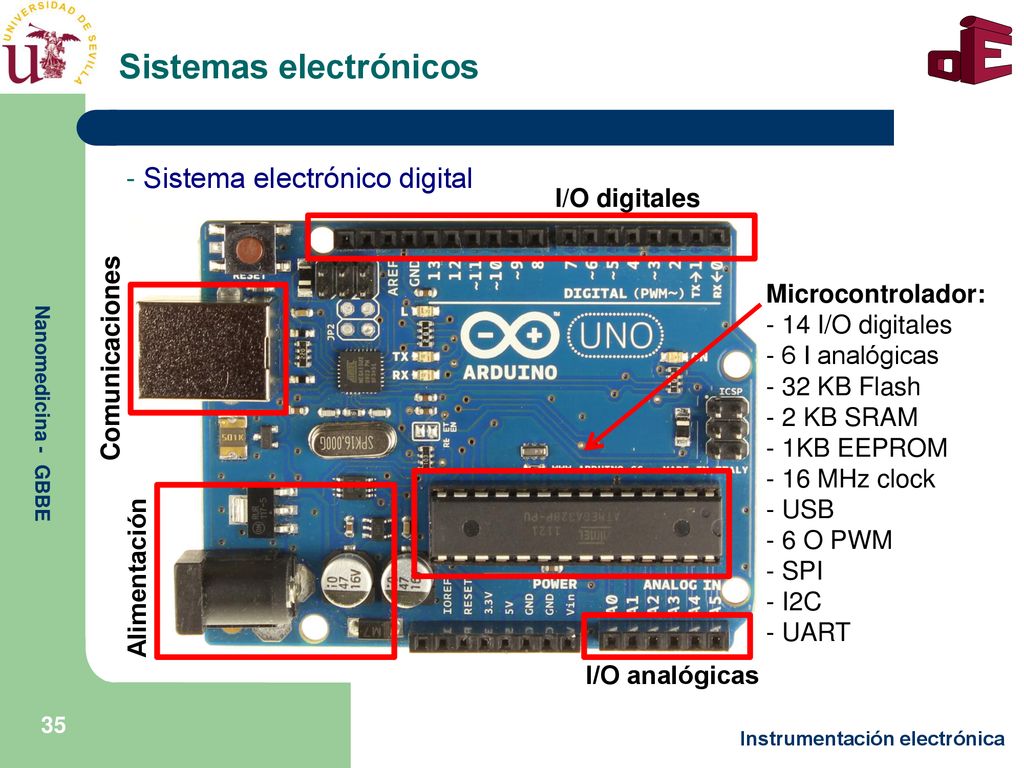

Sistemas electrónicos
Sistema electrónico digital I/O digitales Microcontrolador: 14 I/O digitales 6 I analógicas 32 KB Flash 2 KB SRAM 1KB EEPROM 16 MHz clock USB 6 O PWM SPI I2C UART Comunicaciones Alimentación I/O analógicas Instrumentación electrónica
