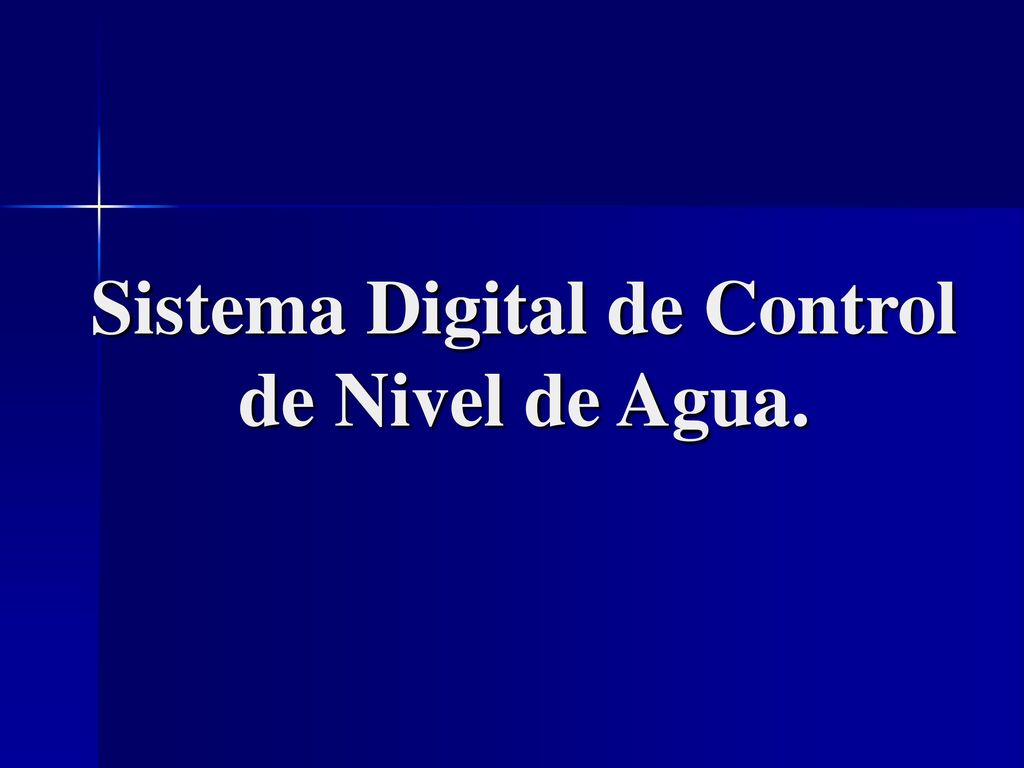

1 Sistema Digital de Control de Nivel de Agua.

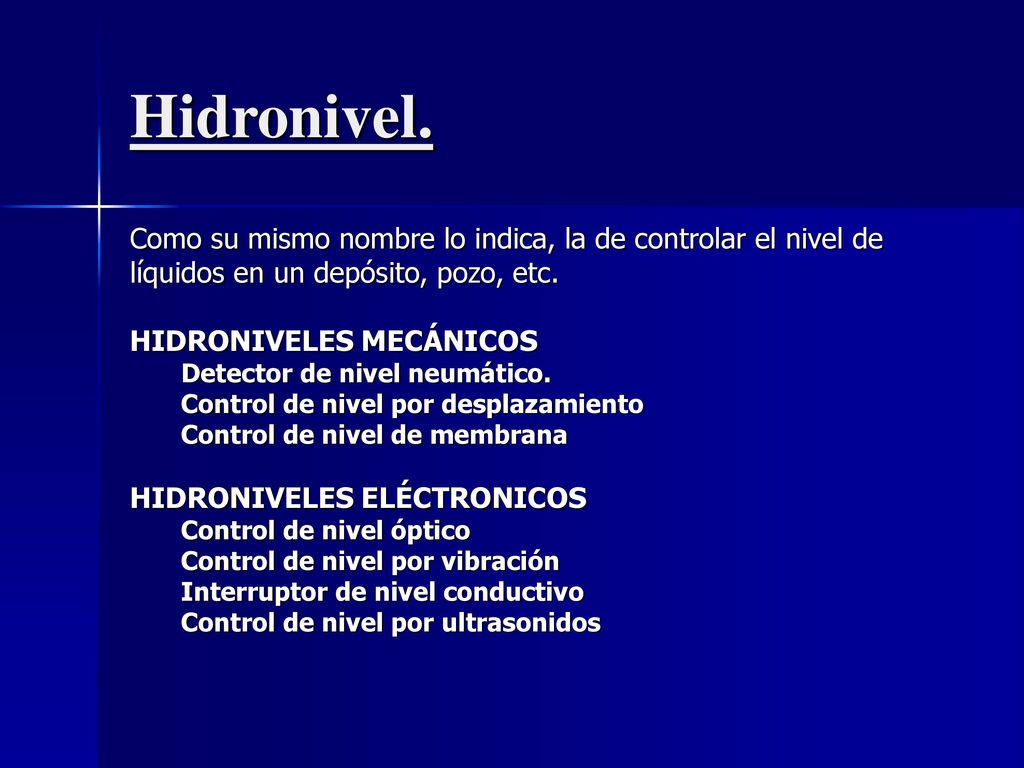

2 Hidronivel. Como su mismo nombre lo indica, la de controlar el nivel de líquidos en un depósito, pozo, etc. HIDRONIVELES MECÁNICOS Detector de nivel neumático. Control de nivel por desplazamiento Control de nivel de membrana HIDRONIVELES ELÉCTRONICOS Control de nivel óptico Control de nivel por vibración Interruptor de nivel conductivo Control de nivel por ultrasonidos

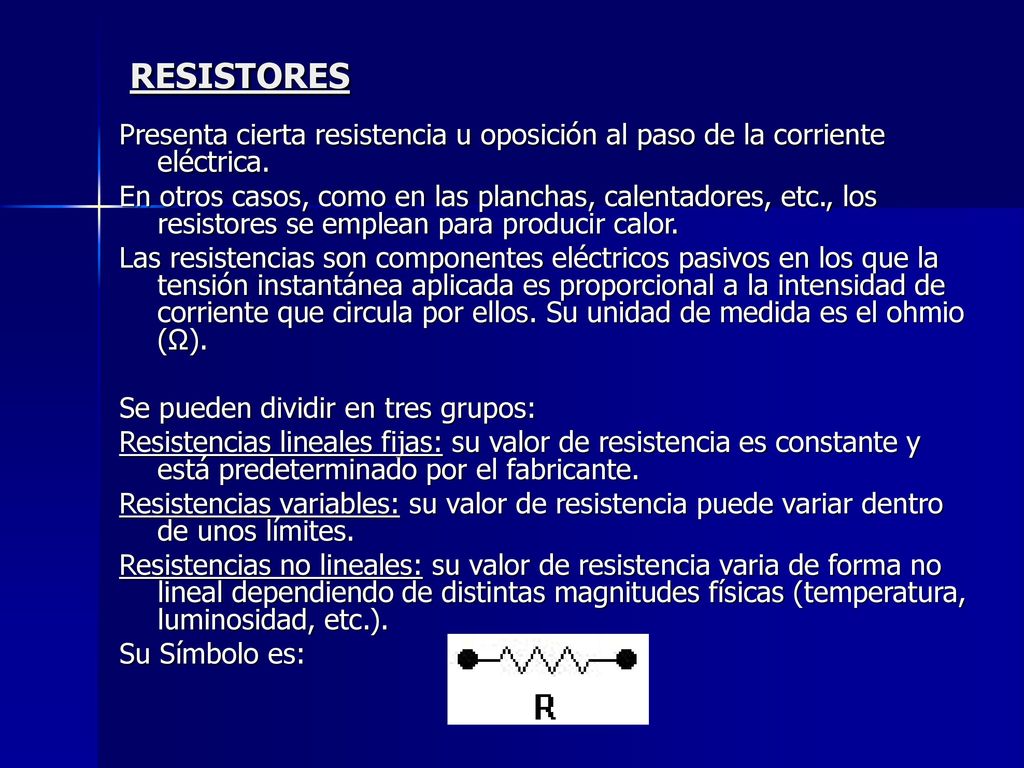

3 RESISTORES Presenta cierta resistencia u oposición al paso de la corriente eléctrica. En otros casos, como en las planchas, calentadores, etc., los resistores se emplean para producir calor. Las resistencias son componentes eléctricos pasivos en los que la tensión instantánea aplicada es proporcional a la intensidad de corriente que circula por ellos. Su unidad de medida es el ohmio (Ω). Se pueden dividir en tres grupos: Resistencias lineales fijas: su valor de resistencia es constante y está predeterminado por el fabricante. Resistencias variables: su valor de resistencia puede variar dentro de unos límites. Resistencias no lineales: su valor de resistencia varia de forma no lineal dependiendo de distintas magnitudes físicas (temperatura, luminosidad, etc.). Su Símbolo es:

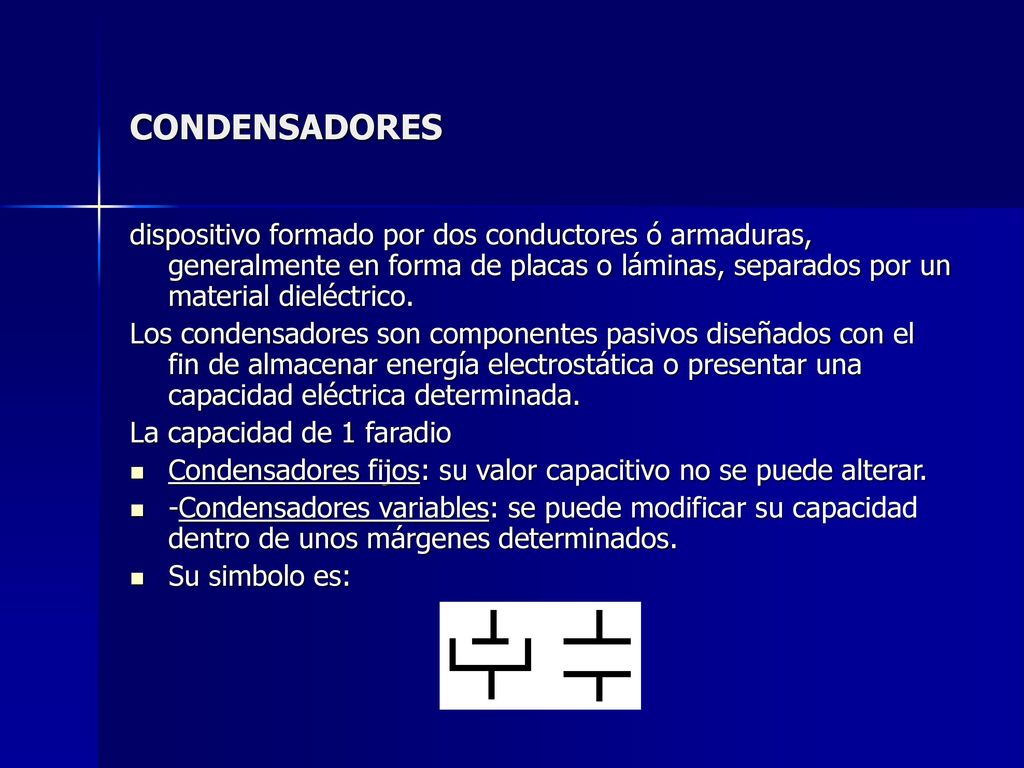

4 CONDENSADORES dispositivo formado por dos conductores ó armaduras, generalmente en forma de placas o láminas, separados por un material dieléctrico. Los condensadores son componentes pasivos diseñados con el fin de almacenar energía electrostática o presentar una capacidad eléctrica determinada. La capacidad de 1 faradio Condensadores fijos: su valor capacitivo no se puede alterar. -Condensadores variables: se puede modificar su capacidad dentro de unos márgenes determinados. Su simbolo es:

5 DIODOS dispositivo que permite el paso de la corriente eléctrica en una única dirección y oponerse en otra dirección. Debido a este comportamiento, se les suele denominar rectificadores . Los diodos pn son uniones de dos materiales semiconductores extrínsecos tipos p y n, Al extremo p, se le denomina ánodo, representándose por la letra A, mientras que la zona n, el cátodo, se representa por la letra C (o K). Cuando se somete al diodo a una diferencia de tensión externa, se dice que el diodo está polarizado, pudiendo ser la polarización directa o inversa. Su símbolo es:

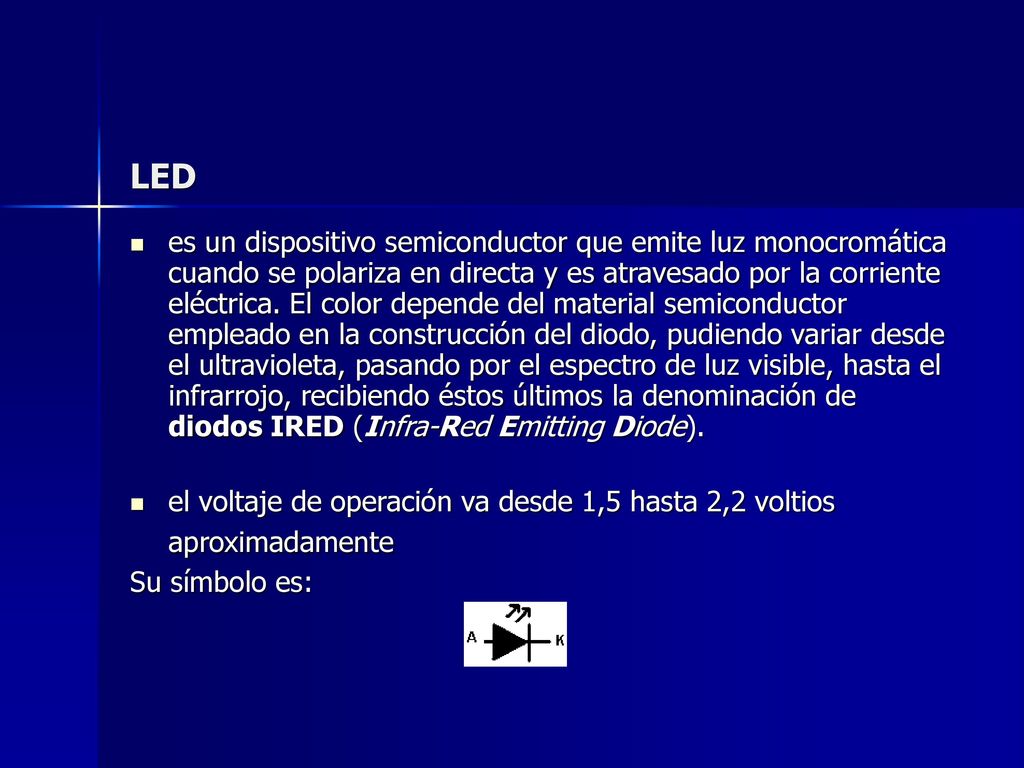

6 LED es un dispositivo semiconductor que emite luz monocromática cuando se polariza en directa y es atravesado por la corriente eléctrica. El color depende del material semiconductor empleado en la construcción del diodo, pudiendo variar desde el ultravioleta, pasando por el espectro de luz visible, hasta el infrarrojo, recibiendo éstos últimos la denominación de diodos IRED (Infra-Red Emitting Diode). el voltaje de operación va desde 1,5 hasta 2,2 voltios aproximadamente Su símbolo es:

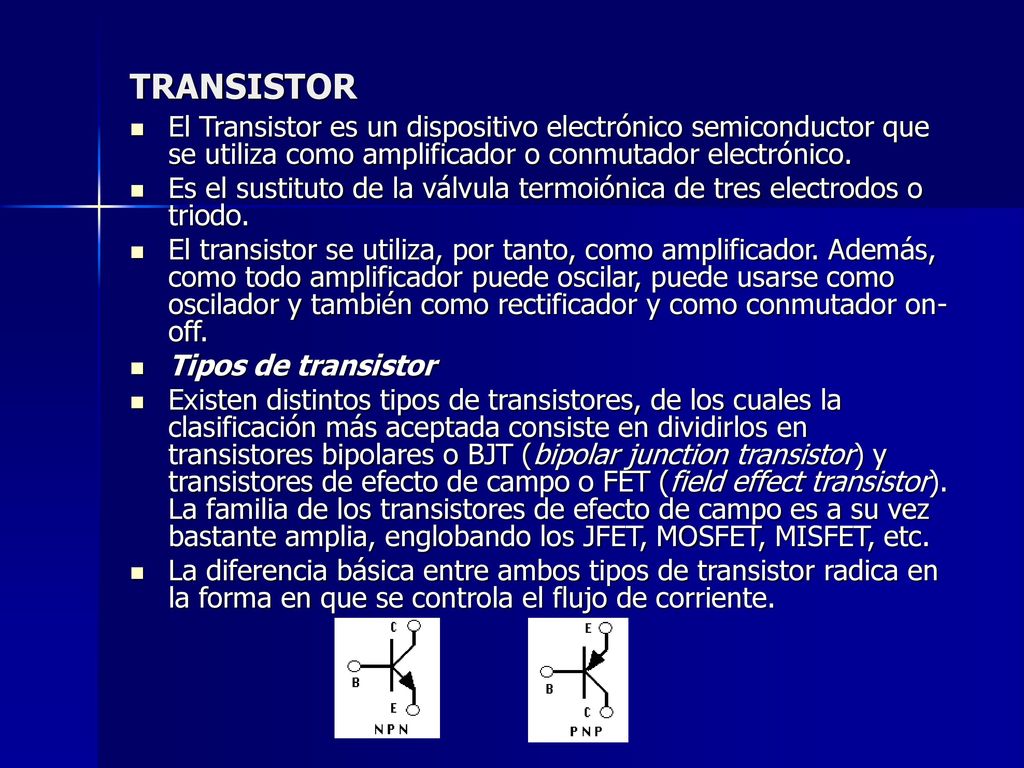

7 TRANSISTOR El Transistor es un dispositivo electrónico semiconductor que se utiliza como amplificador o conmutador electrónico. Es el sustituto de la válvula termoiónica de tres electrodos o triodo. El transistor se utiliza, por tanto, como amplificador. Además, como todo amplificador puede oscilar, puede usarse como oscilador y también como rectificador y como conmutador on-off. Tipos de transistor Existen distintos tipos de transistores, de los cuales la clasificación más aceptada consiste en dividirlos en transistores bipolares o BJT (bipolar junction transistor) y transistores de efecto de campo o FET (field effect transistor). La familia de los transistores de efecto de campo es a su vez bastante amplia, englobando los JFET, MOSFET, MISFET, etc. La diferencia básica entre ambos tipos de transistor radica en la forma en que se controla el flujo de corriente.

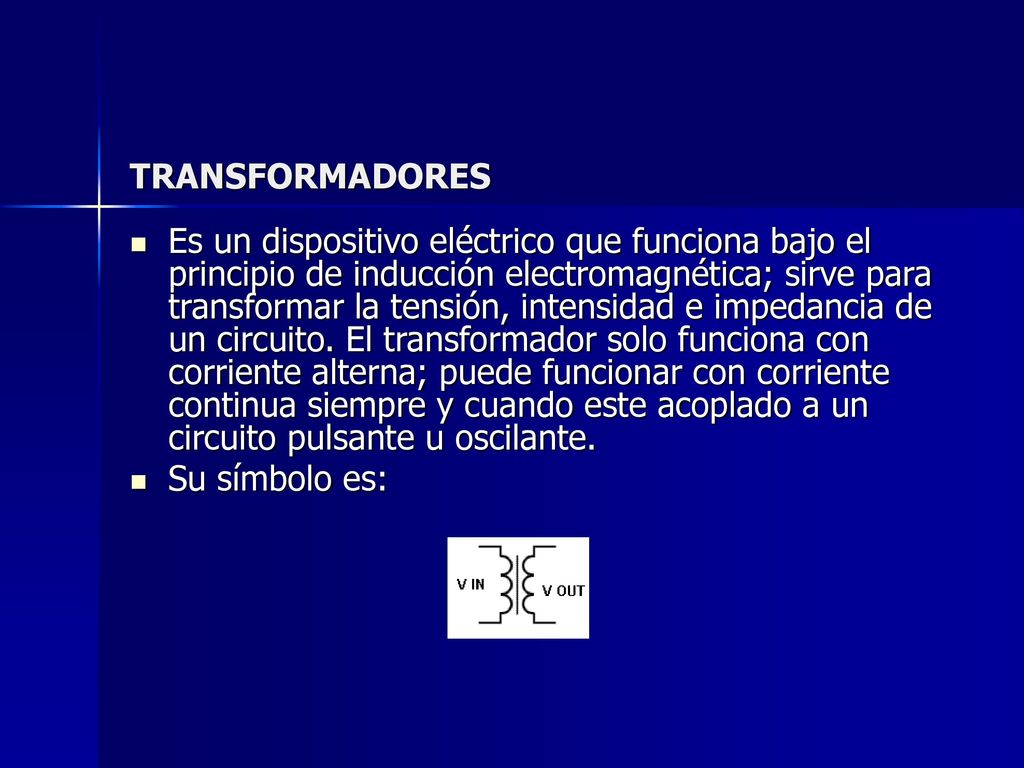

8 TRANSFORMADORES Es un dispositivo eléctrico que funciona bajo el principio de inducción electromagnética; sirve para transformar la tensión, intensidad e impedancia de un circuito. El transformador solo funciona con corriente alterna; puede funcionar con corriente continua siempre y cuando este acoplado a un circuito pulsante u oscilante. Su símbolo es:

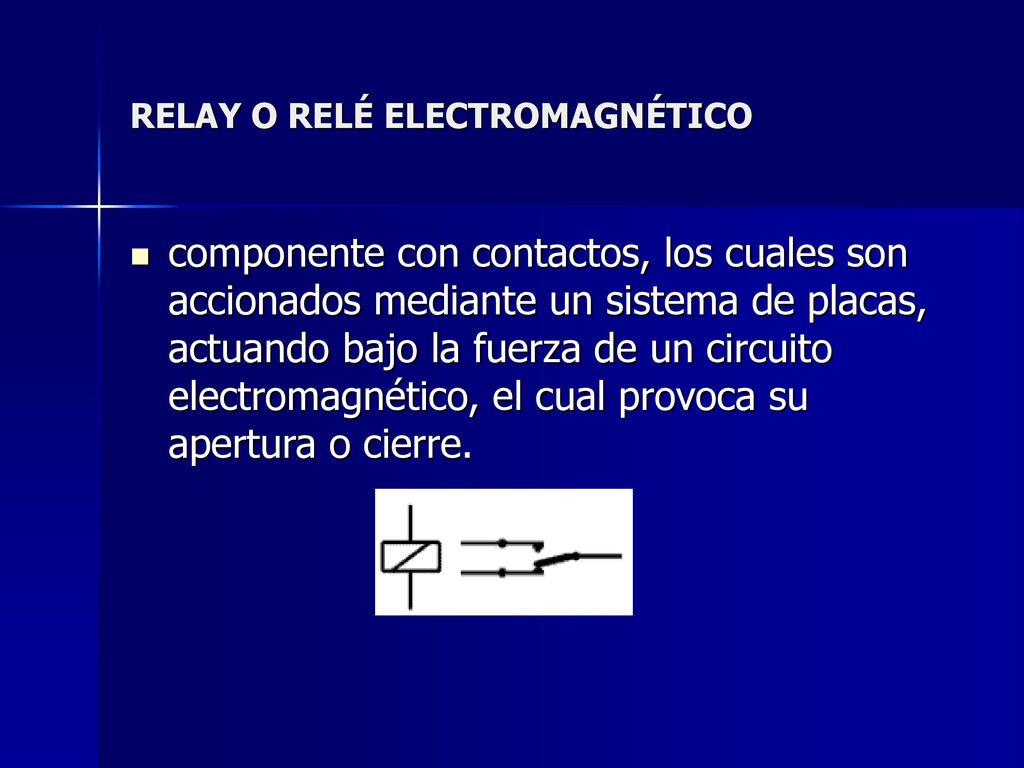

9 RELAY O RELÉ ELECTROMAGNÉTICO
componente con contactos, los cuales son accionados mediante un sistema de placas, actuando bajo la fuerza de un circuito electromagnético, el cual provoca su apertura o cierre.

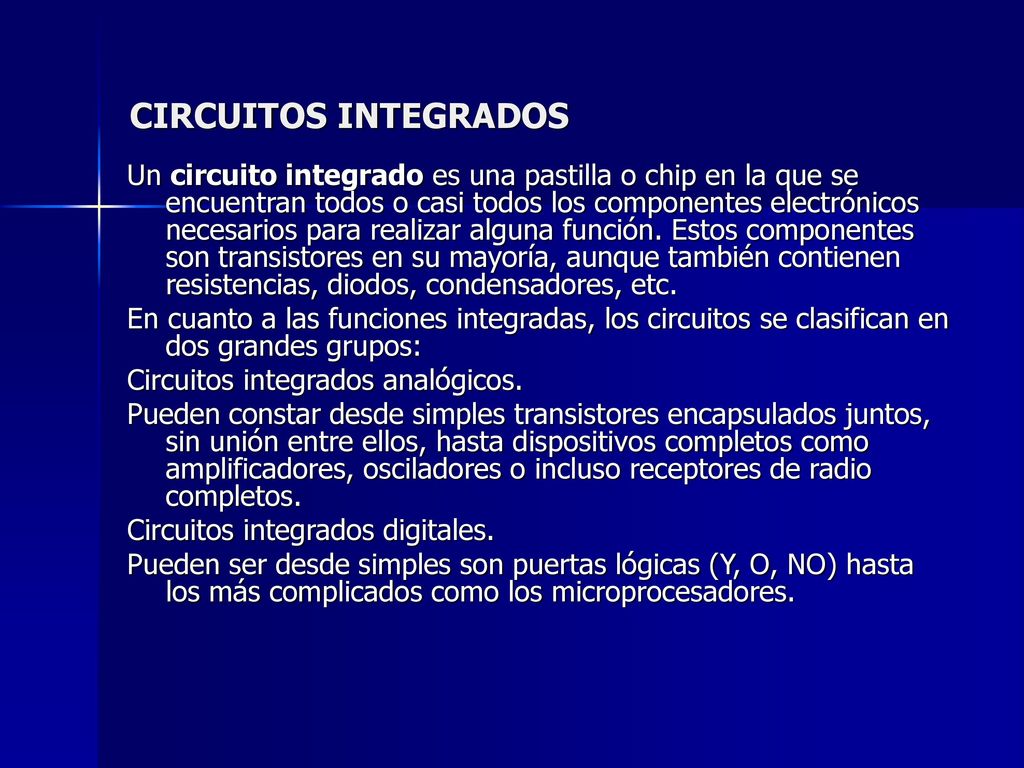

10 CIRCUITOS INTEGRADOS Un circuito integrado es una pastilla o chip en la que se encuentran todos o casi todos los componentes electrónicos necesarios para realizar alguna función. Estos componentes son transistores en su mayoría, aunque también contienen resistencias, diodos, condensadores, etc. En cuanto a las funciones integradas, los circuitos se clasifican en dos grandes grupos: Circuitos integrados analógicos. Pueden constar desde simples transistores encapsulados juntos, sin unión entre ellos, hasta dispositivos completos como amplificadores, osciladores o incluso receptores de radio completos. Circuitos integrados digitales. Pueden ser desde simples son puertas lógicas (Y, O, NO) hasta los más complicados como los microprocesadores.

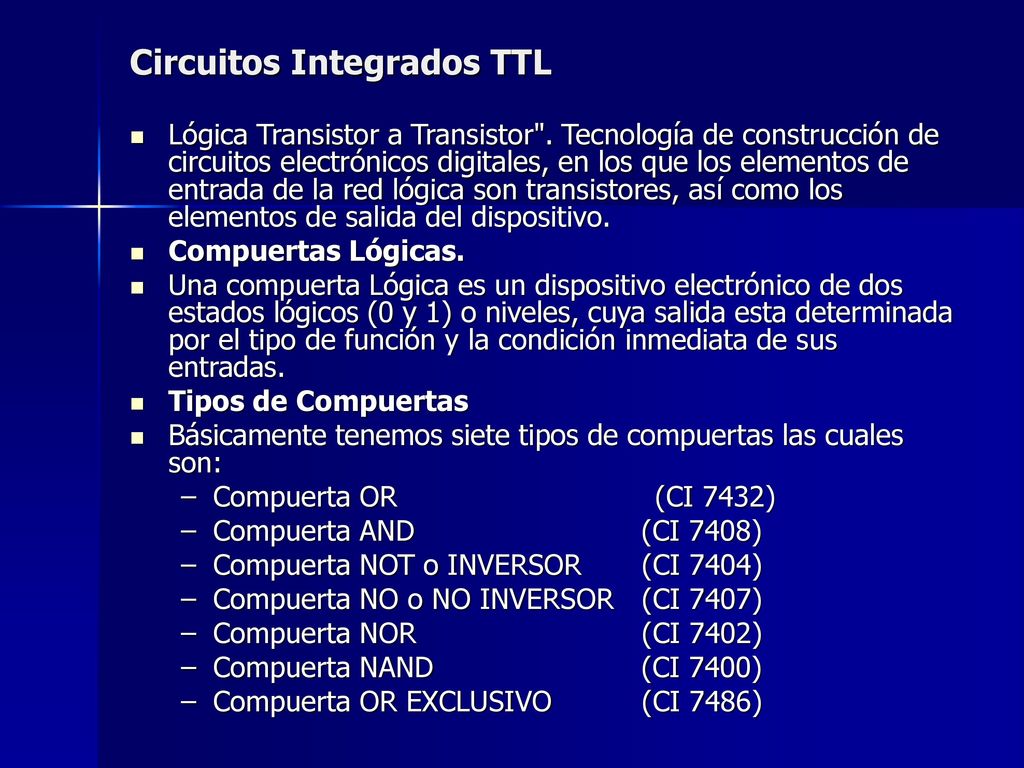

11 Circuitos Integrados TTL
Lógica Transistor a Transistor". Tecnología de construcción de circuitos electrónicos digitales, en los que los elementos de entrada de la red lógica son transistores, así como los elementos de salida del dispositivo. Compuertas Lógicas. Una compuerta Lógica es un dispositivo electrónico de dos estados lógicos (0 y 1) o niveles, cuya salida esta determinada por el tipo de función y la condición inmediata de sus entradas. Tipos de Compuertas Básicamente tenemos siete tipos de compuertas las cuales son: Compuerta OR (CI 7432) Compuerta AND (CI 7408) Compuerta NOT o INVERSOR (CI 7404) Compuerta NO o NO INVERSOR (CI 7407) Compuerta NOR (CI 7402) Compuerta NAND (CI 7400) Compuerta OR EXCLUSIVO (CI 7486)

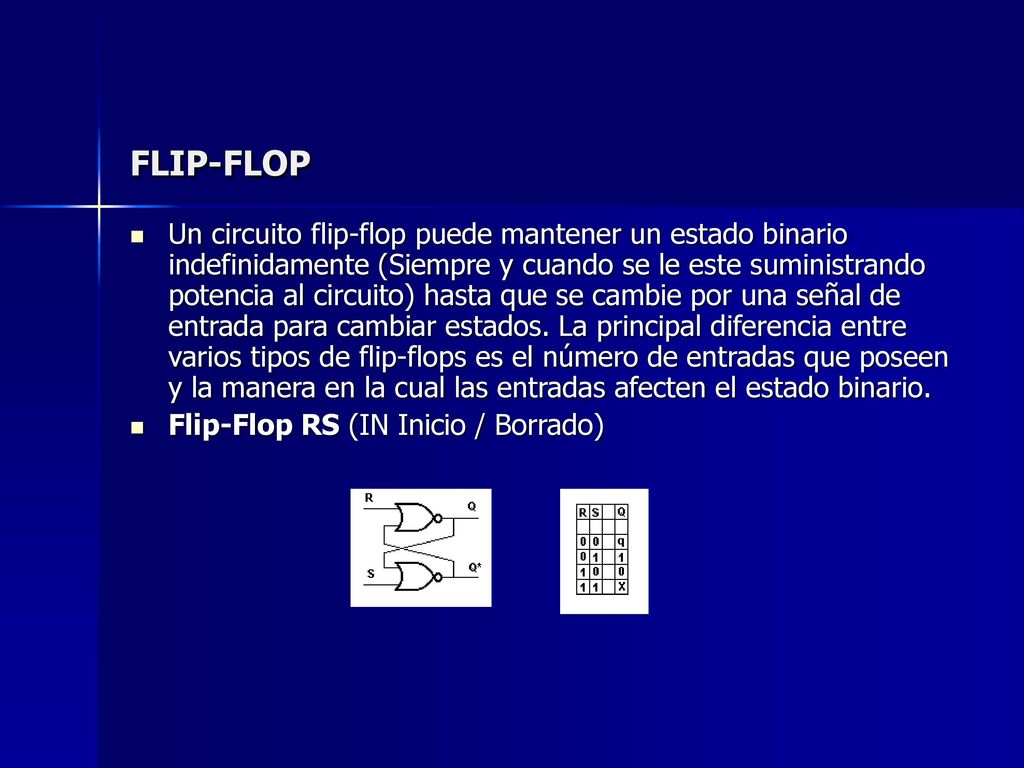

12 FLIP-FLOP Un circuito flip-flop puede mantener un estado binario indefinidamente (Siempre y cuando se le este suministrando potencia al circuito) hasta que se cambie por una señal de entrada para cambiar estados. La principal diferencia entre varios tipos de flip-flops es el número de entradas que poseen y la manera en la cual las entradas afecten el estado binario. Flip-Flop RS (IN Inicio / Borrado)

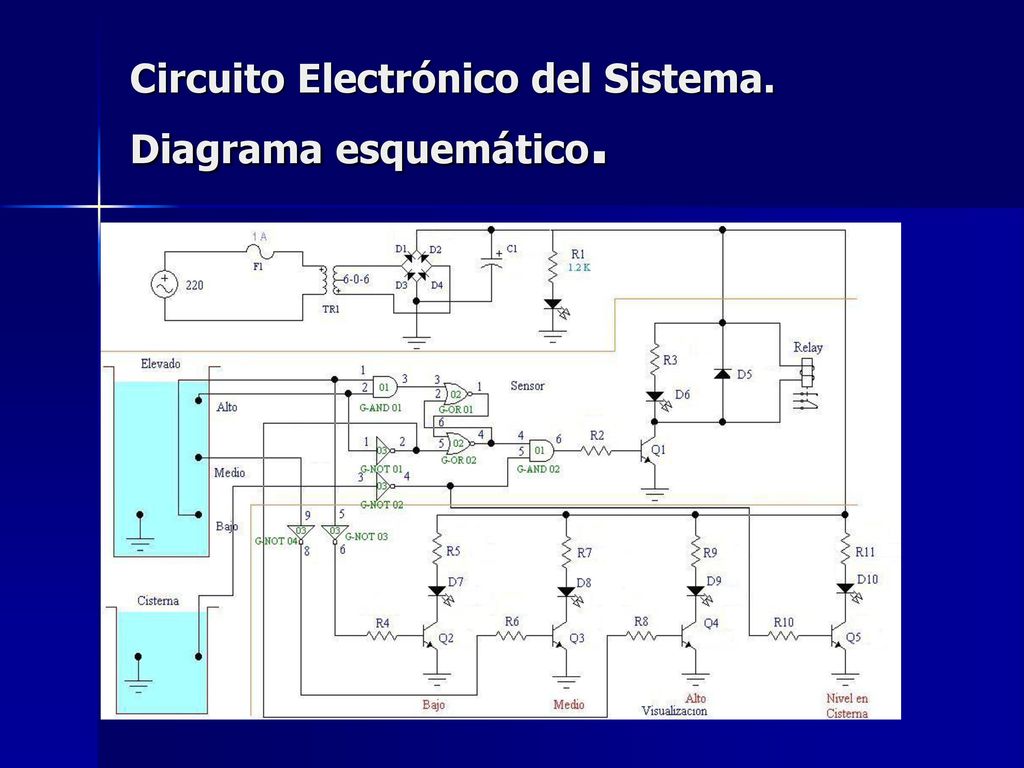

13 Circuito Electrónico del Sistema. Diagrama esquemático.

14 Valores Para los componentes:

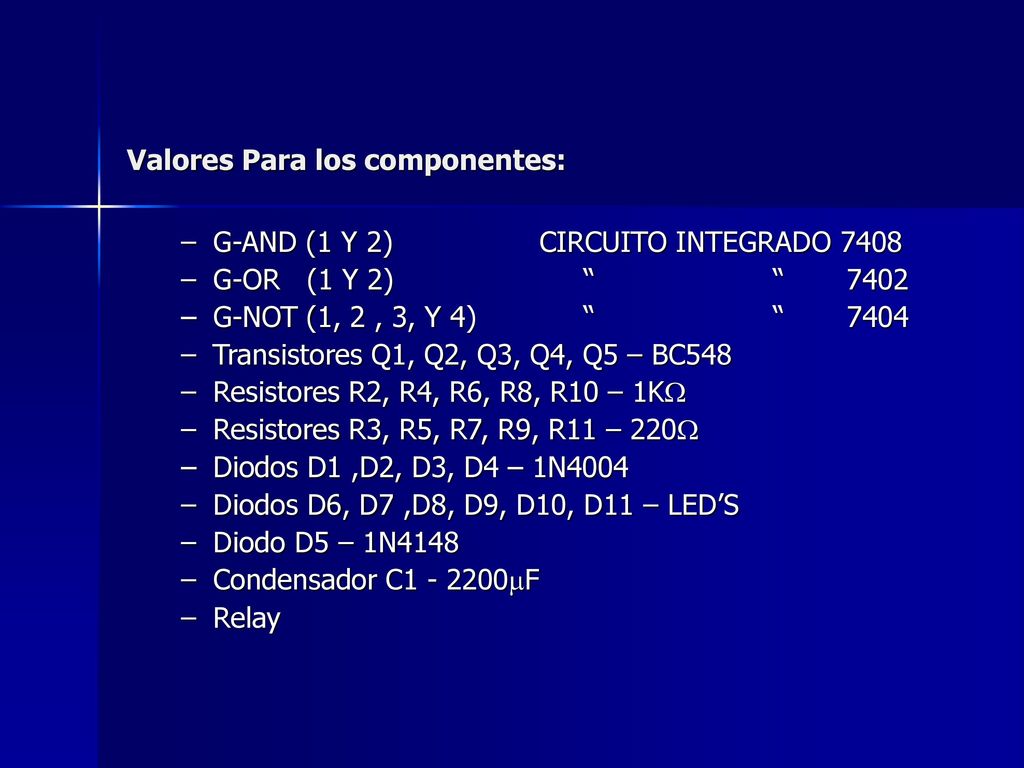

G-AND (1 Y 2) CIRCUITO INTEGRADO 7408 G-OR (1 Y 2) “ “ G-NOT (1, 2 , 3, Y 4) “ “ Transistores Q1, Q2, Q3, Q4, Q5 – BC548 Resistores R2, R4, R6, R8, R10 – 1K Resistores R3, R5, R7, R9, R11 – 220 Diodos D1 ,D2, D3, D4 – 1N4004 Diodos D6, D7 ,D8, D9, D10, D11 – LED’S Diodo D5 – 1N4148 Condensador C F Relay

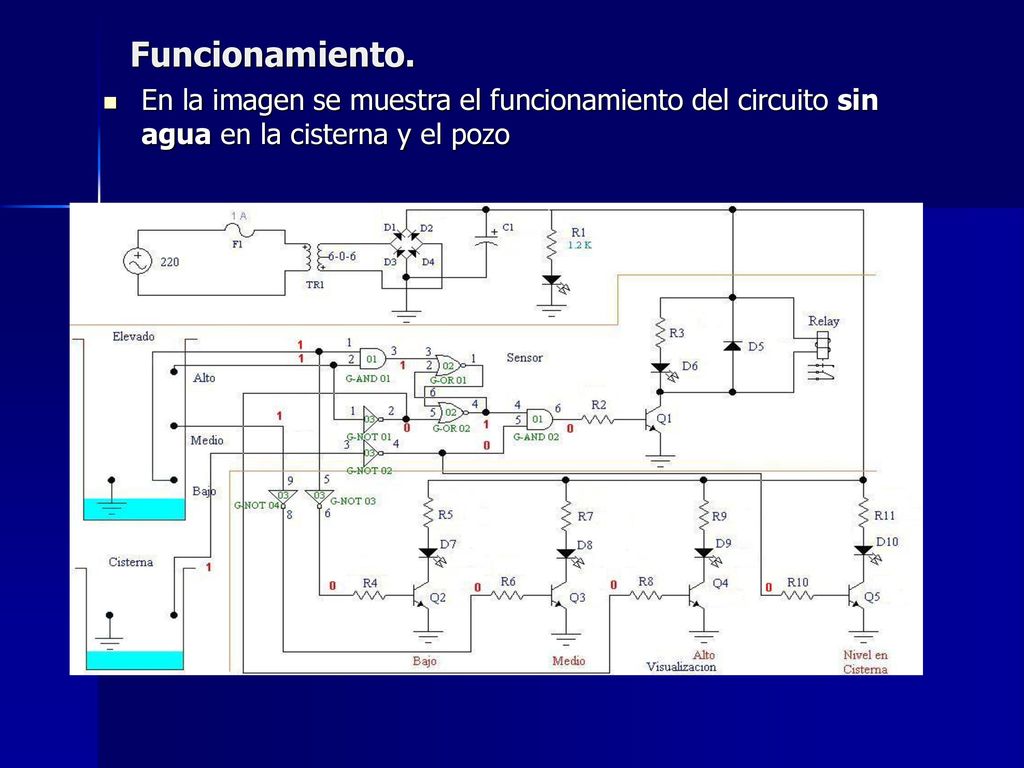

15 Funcionamiento. En la imagen se muestra el funcionamiento del circuito sin agua en la cisterna y el pozo

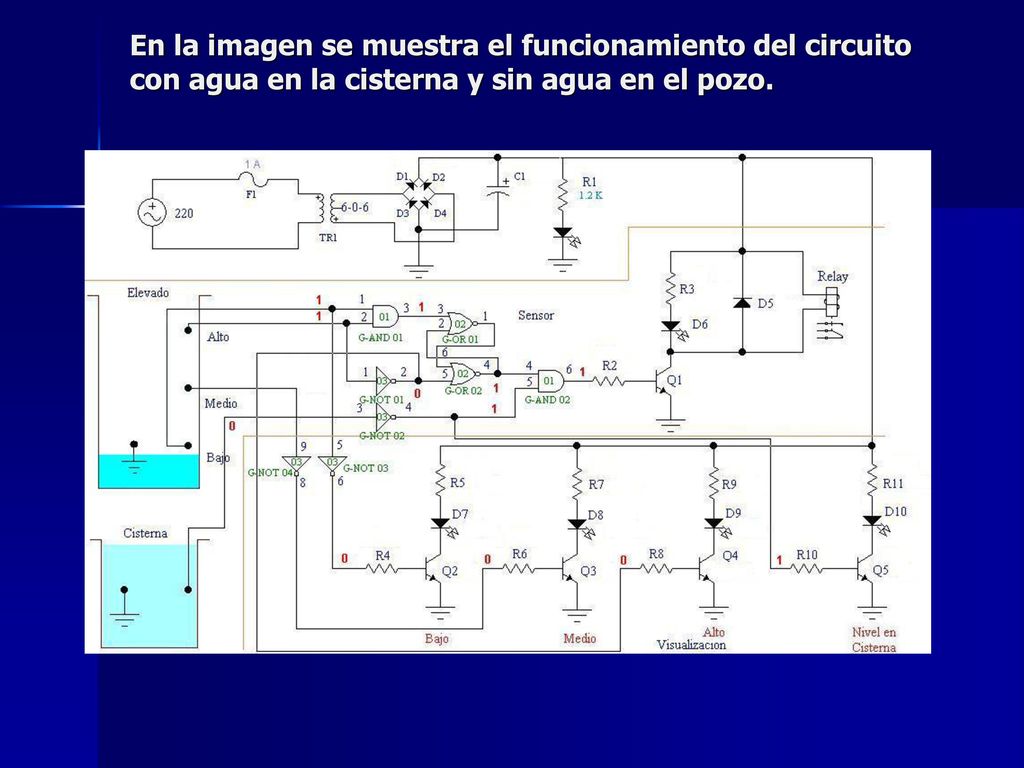

16 En la imagen se muestra el funcionamiento del circuito con agua en la cisterna y sin agua en el pozo.

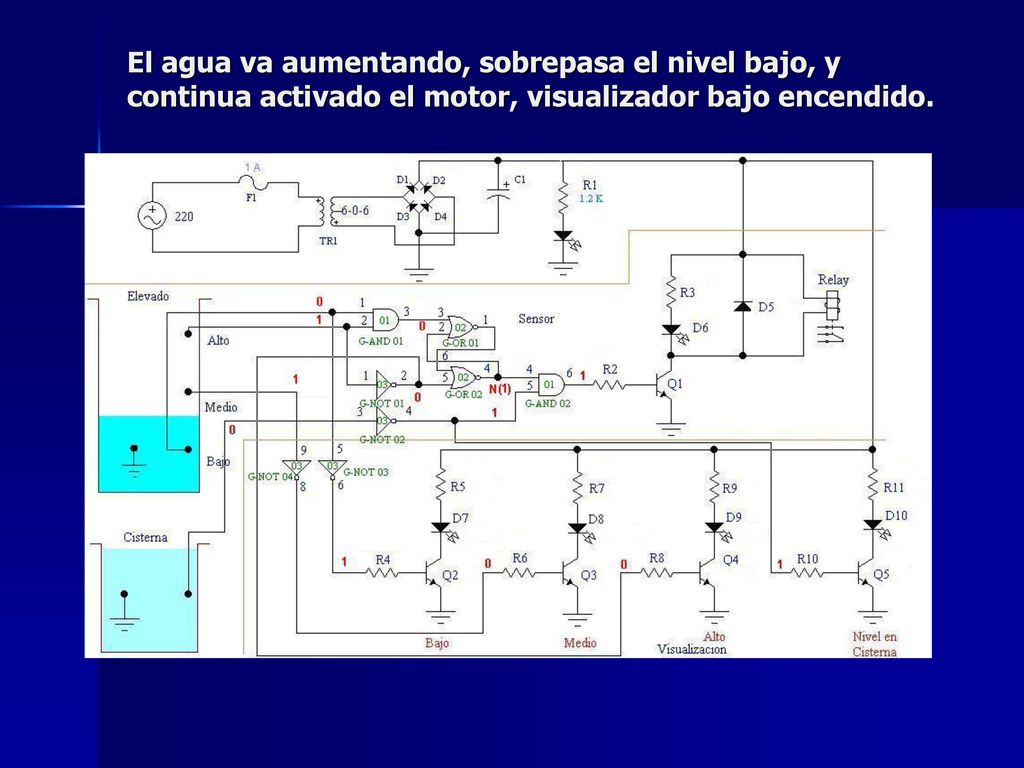

17 El agua va aumentando, sobrepasa el nivel bajo, y continua activado el motor, visualizador bajo encendido.

18 El agua ya sobrepaso el nivel medio, aquí no ocurren cambios solo en el visualizador del mismo nivel.

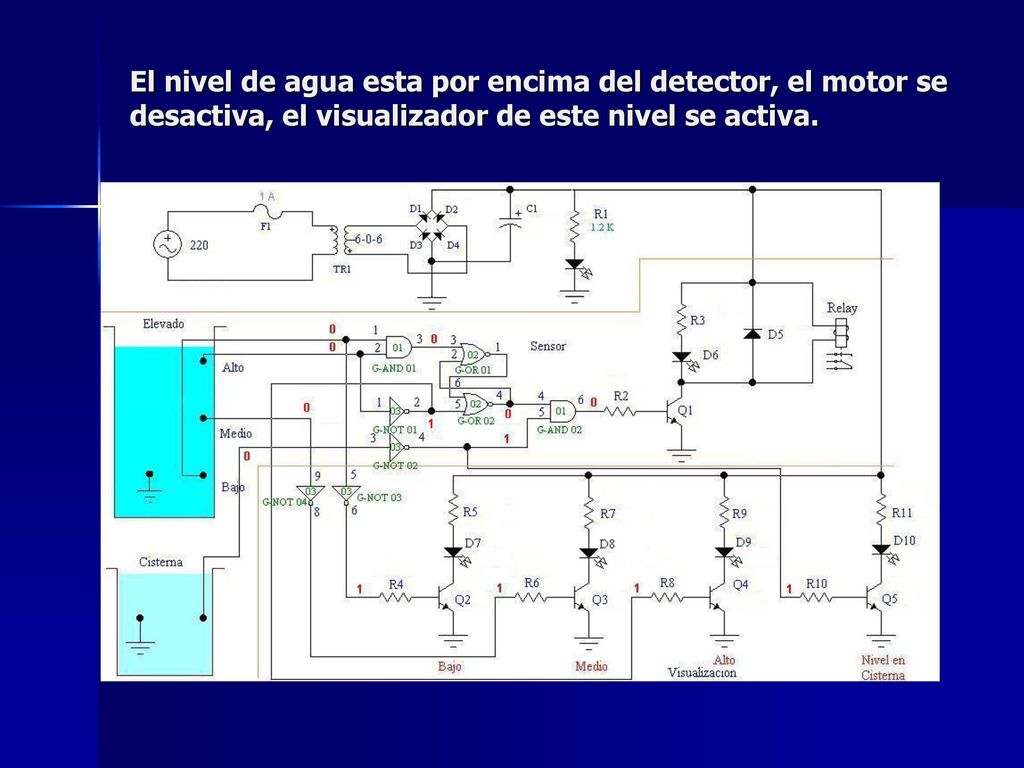

19 El nivel de agua esta por encima del detector, el motor se desactiva, el visualizador de este nivel se activa.

20 el agua empieza a descender debajo del nivel Alto pero no ocurren cambios, el motor continua apagado, el visualizador se apaga. Así se repite el ciclo de funcionamiento del sistema.

21 Aplicaciones. Ventajas

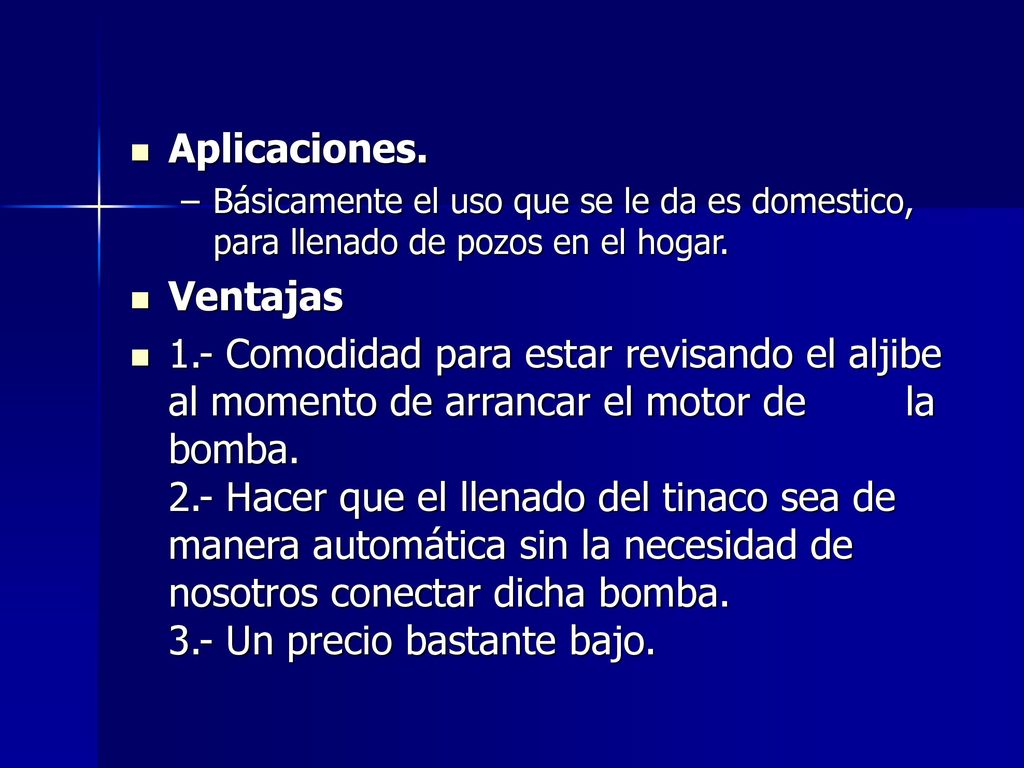

Básicamente el uso que se le da es domestico, para llenado de pozos en el hogar. Ventajas 1.- Comodidad para estar revisando el aljibe al momento de arrancar el motor de la bomba Hacer que el llenado del tinaco sea de manera automática sin la necesidad de nosotros conectar dicha bomba Un precio bastante bajo.

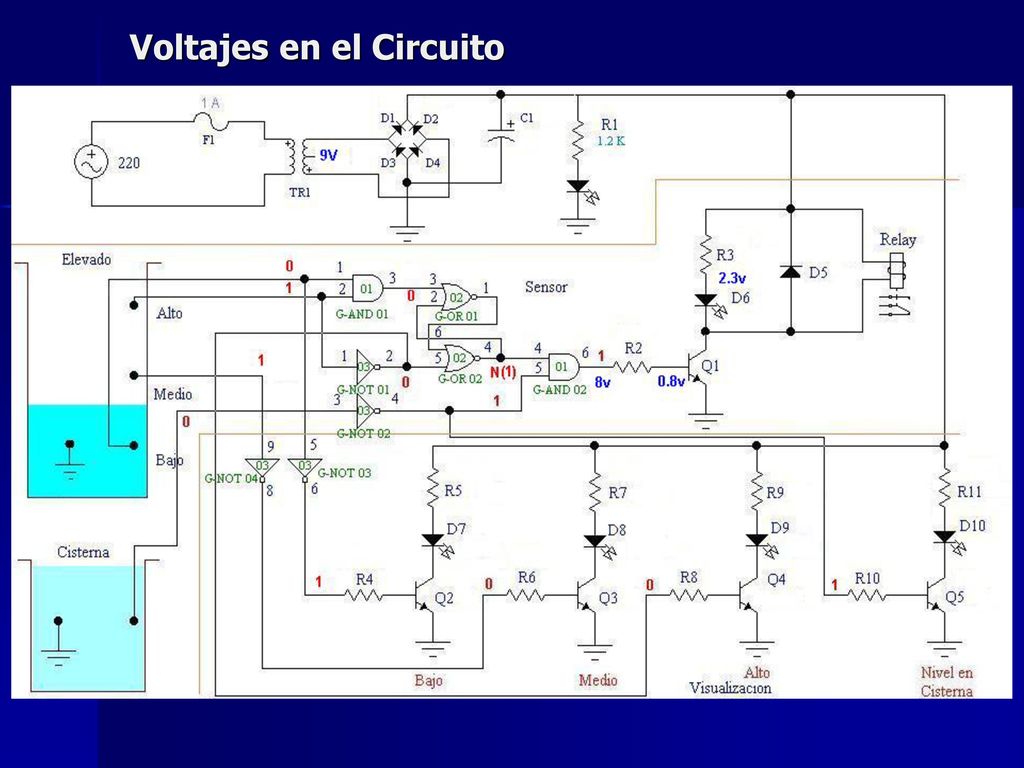

22 Voltajes en el Circuito
