1 ISRAEL JIMENEZ MATERIALES DE LA CONSTRUCCIÓN II
CIELO RASO. ISRAEL JIMENEZ MATERIALES DE LA CONSTRUCCIÓN II

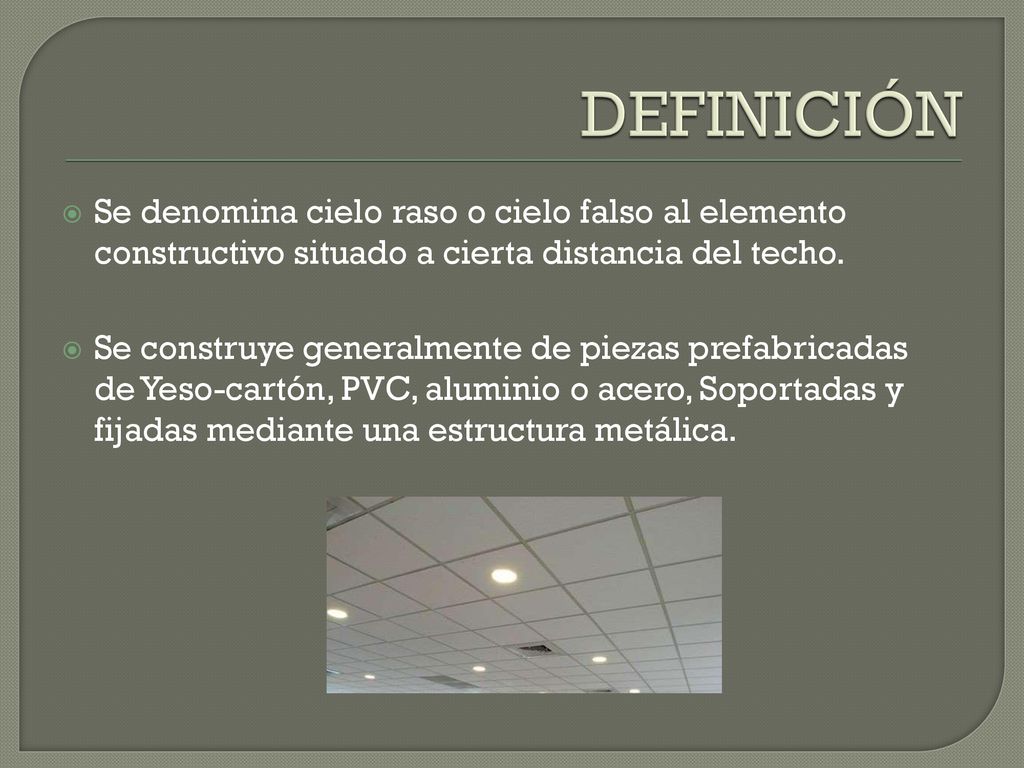

2 DEFINICIÓN Se denomina cielo raso o cielo falso al elemento constructivo situado a cierta distancia del techo. Se construye generalmente de piezas prefabricadas de Yeso-cartón, PVC, aluminio o acero, Soportadas y fijadas mediante una estructura metálica.

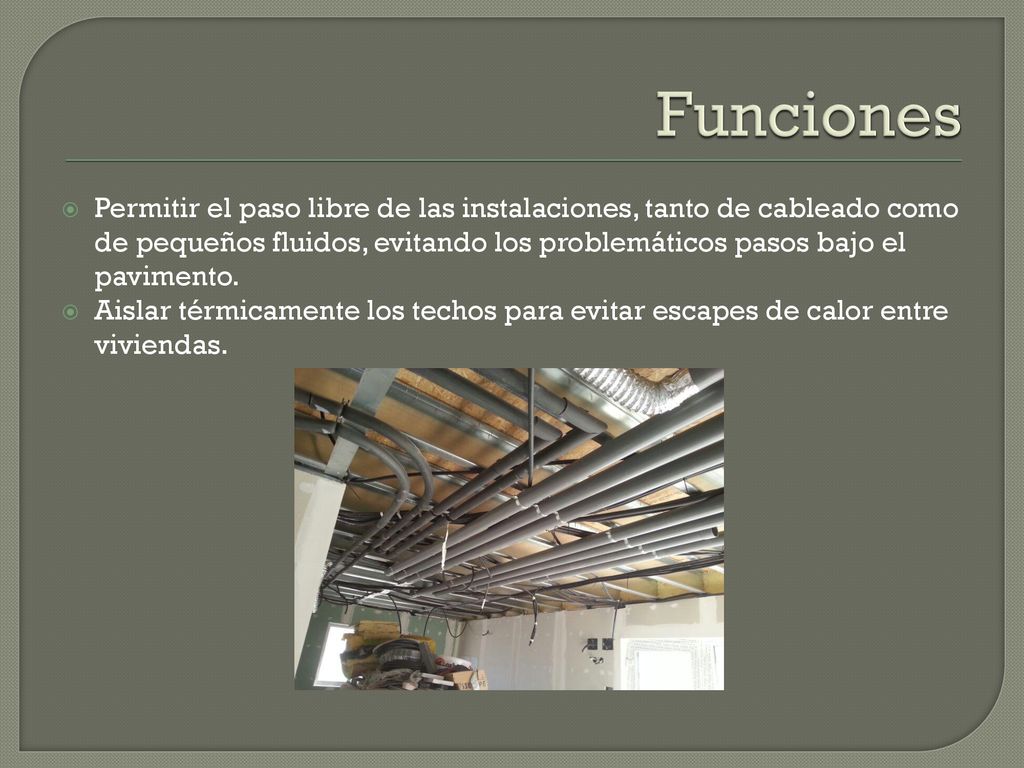

3 Funciones Permitir el paso libre de las instalaciones, tanto de cableado como de pequeños fluidos, evitando los problemáticos pasos bajo el pavimento.  Aislar térmicamente los techos para evitar escapes de calor entre viviendas.

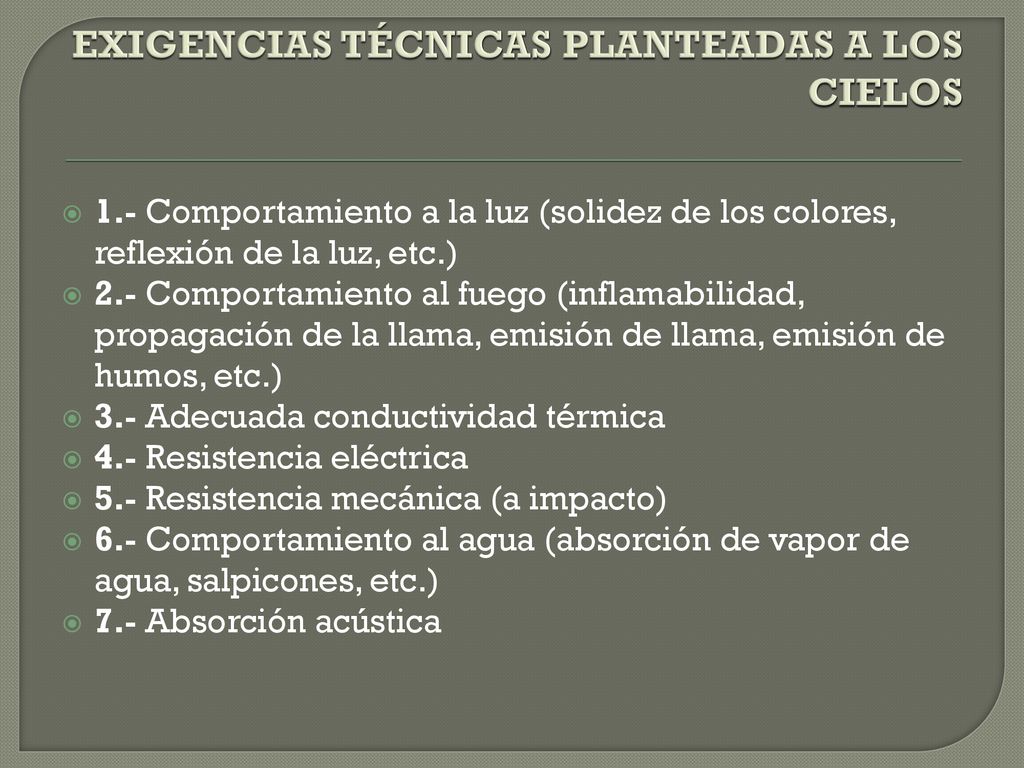

4 Exigencias Técnicas Planteadas a los CIELOS
1.- Comportamiento a la luz (solidez de los colores, reflexión de la luz, etc.) 2.- Comportamiento al fuego (inflamabilidad, propagación de la llama, emisión de llama, emisión de humos, etc.) 3.- Adecuada conductividad térmica 4.- Resistencia eléctrica 5.- Resistencia mecánica (a impacto) 6.- Comportamiento al agua (absorción de vapor de agua, salpicones, etc.) 7.- Absorción acústica

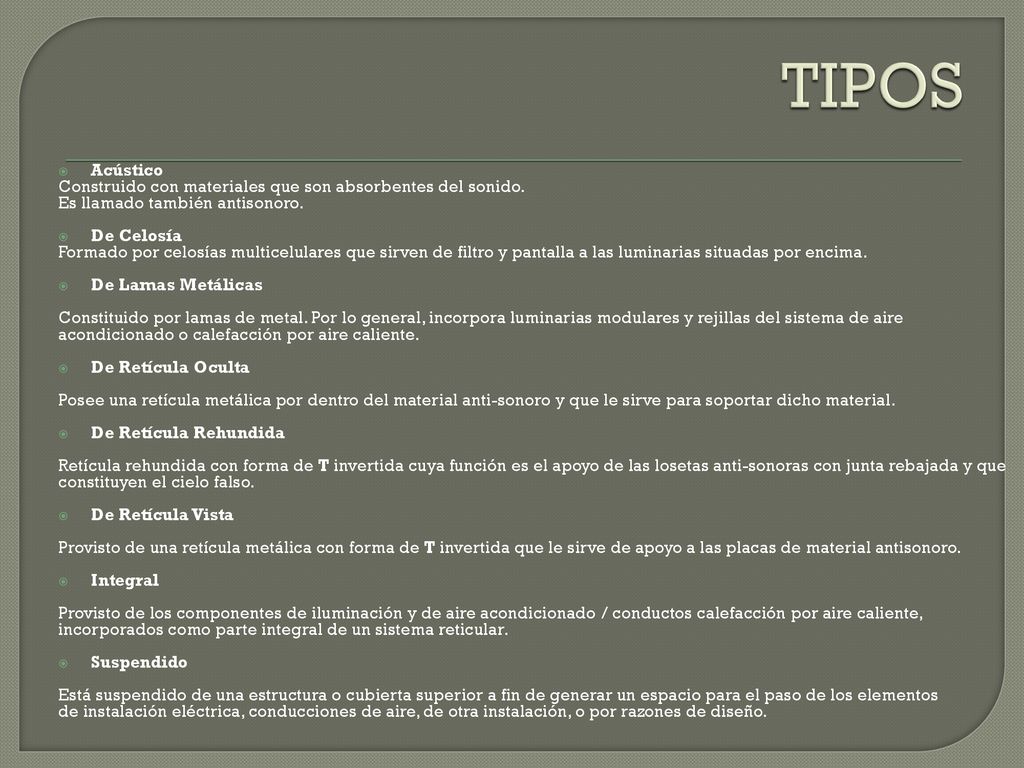

5 TIPOS Acústico Construido con materiales que son absorbentes del sonido. Es llamado también antisonoro. De Celosía Formado por celosías multicelulares que sirven de filtro y pantalla a las luminarias situadas por encima. De Lamas Metálicas Constituido por lamas de metal. Por lo general, incorpora luminarias modulares y rejillas del sistema de aire acondicionado o calefacción por aire caliente. De Retícula Oculta Posee una retícula metálica por dentro del material anti-sonoro y que le sirve para soportar dicho material. De Retícula Rehundida Retícula rehundida con forma de T invertida cuya función es el apoyo de las losetas anti-sonoras con junta rebajada y que constituyen el cielo falso. De Retícula Vista Provisto de una retícula metálica con forma de T invertida que le sirve de apoyo a las placas de material antisonoro. Integral Provisto de los componentes de iluminación y de aire acondicionado / conductos calefacción por aire caliente, incorporados como parte integral de un sistema reticular. Suspendido Está suspendido de una estructura o cubierta superior a fin de generar un espacio para el paso de los elementos de instalación eléctrica, conducciones de aire, de otra instalación, o por razones de diseño.

6 Sistemas de cielo falso
Adheridos Se están convirtiendo en los sistemas minoritarios y restringidos a espacios auxiliares pues no pueden dar respuesta, hoy por hoy, a las nuevas exigencias.

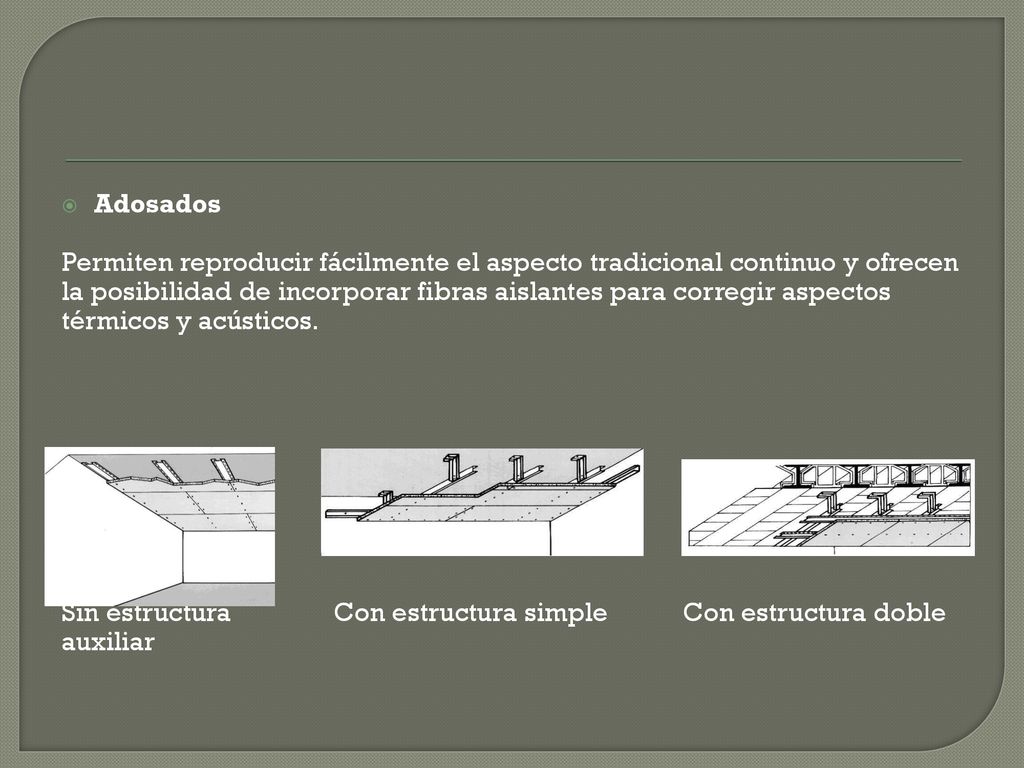

7 Adosados Permiten reproducir fácilmente el aspecto tradicional continuo y ofrecen la posibilidad de incorporar fibras aislantes para corregir aspectos térmicos y acústicos. Sin estructura Con estructura simple Con estructura doble auxiliar

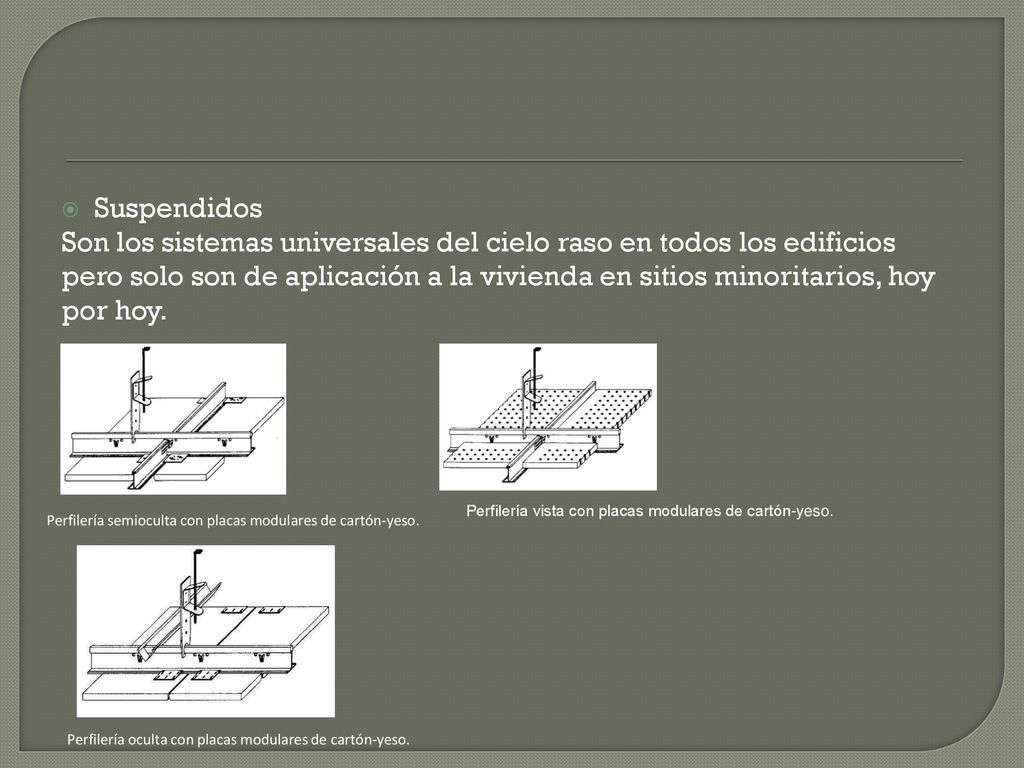

8 Suspendidos Son los sistemas universales del cielo raso en todos los edificios pero solo son de aplicación a la vivienda en sitios minoritarios, hoy por hoy. Perfilería semioculta con placas modulares de cartón-yeso. Perfilería vista con placas modulares de cartón-yeso. Perfilería oculta con placas modulares de cartón-yeso.

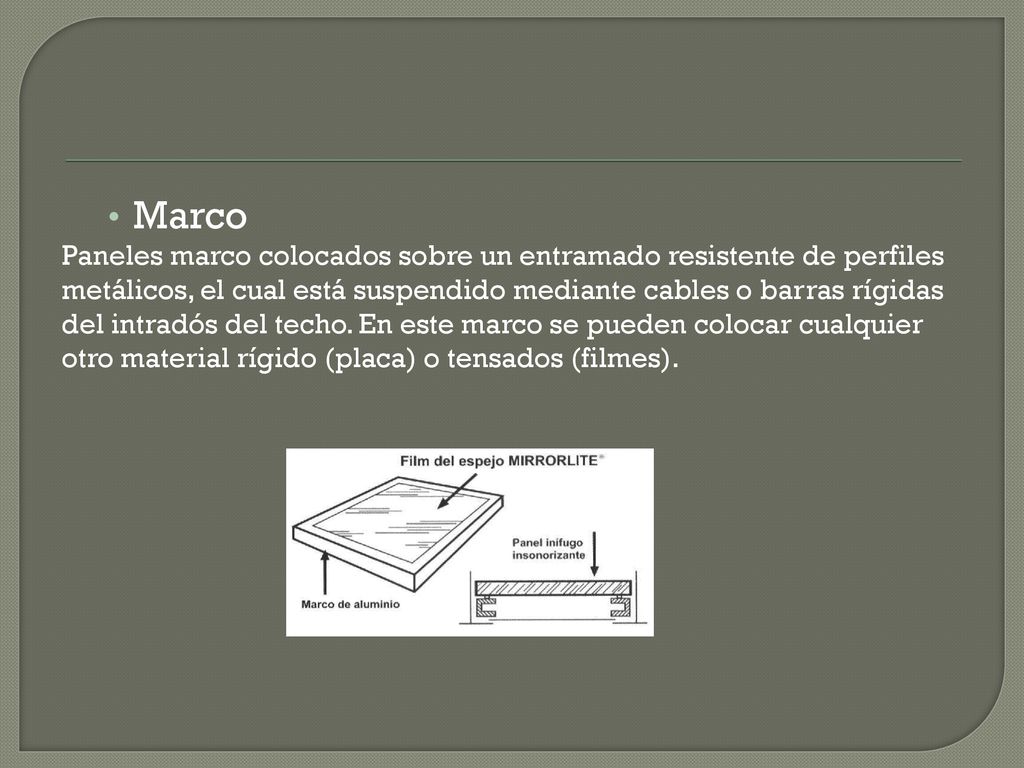

9 Marco Paneles marco colocados sobre un entramado resistente de perfiles metálicos, el cual está suspendido mediante cables o barras rígidas del intradós del techo. En este marco se pueden colocar cualquier otro material rígido (placa) o tensados (filmes).

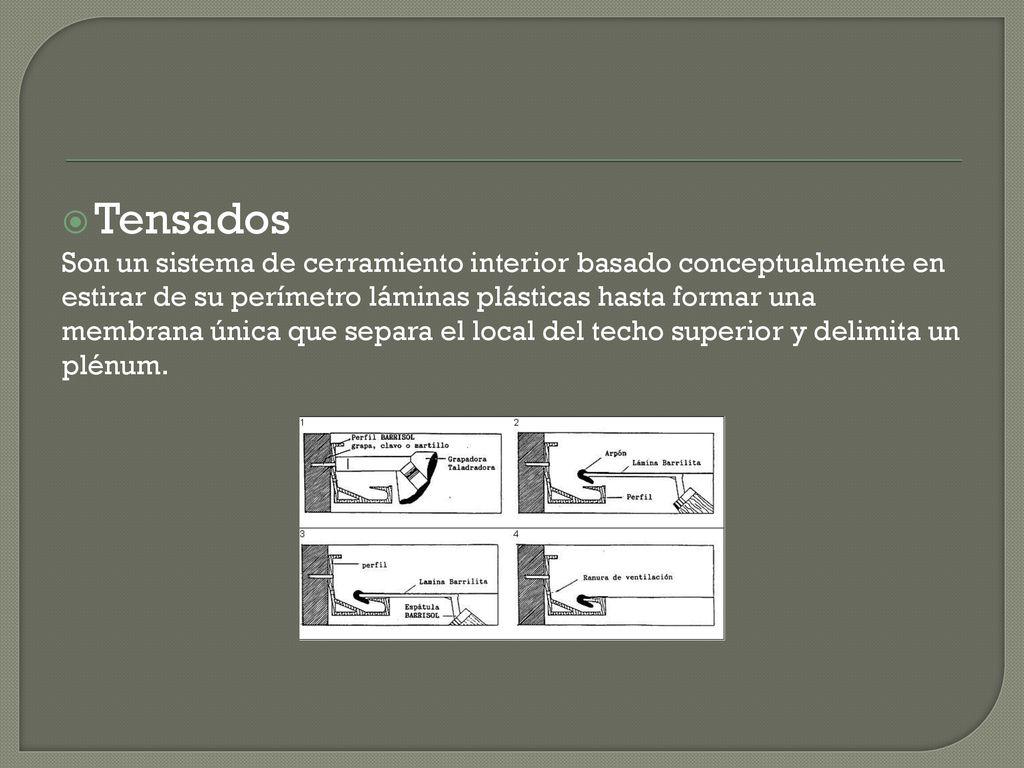

10 Tensados Son un sistema de cerramiento interior basado conceptualmente en estirar de su perímetro láminas plásticas hasta formar una membrana única que separa el local del techo superior y delimita un plénum.

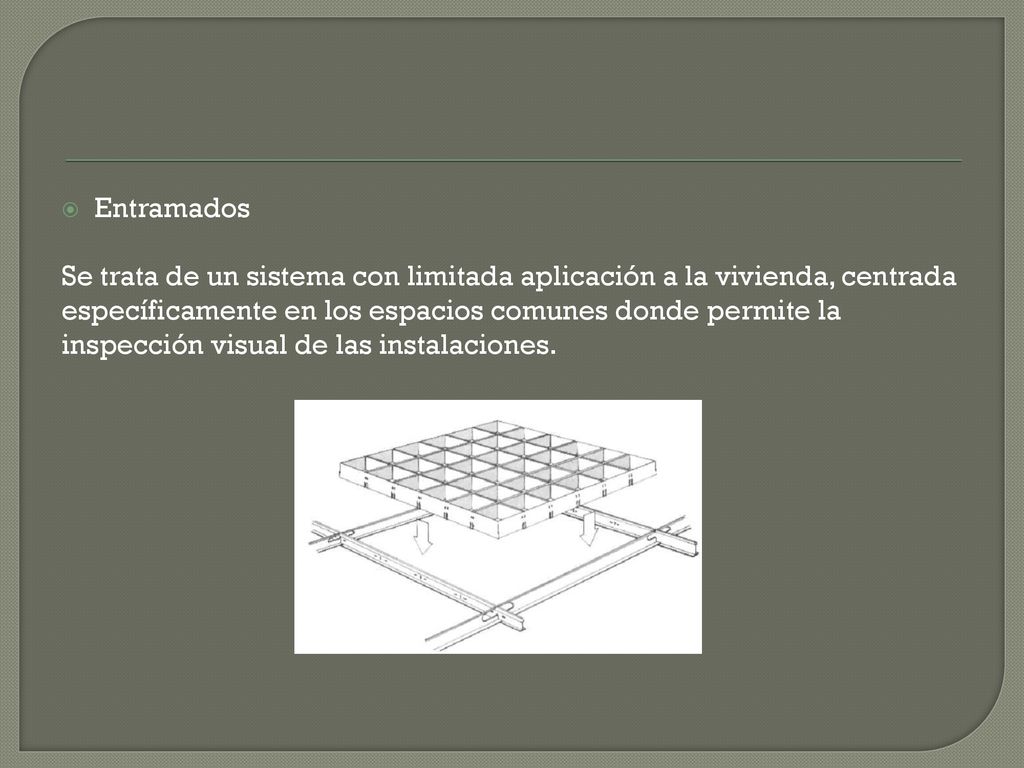

11 Entramados Se trata de un sistema con limitada aplicación a la vivienda, centrada específicamente en los espacios comunes donde permite la inspección visual de las instalaciones.

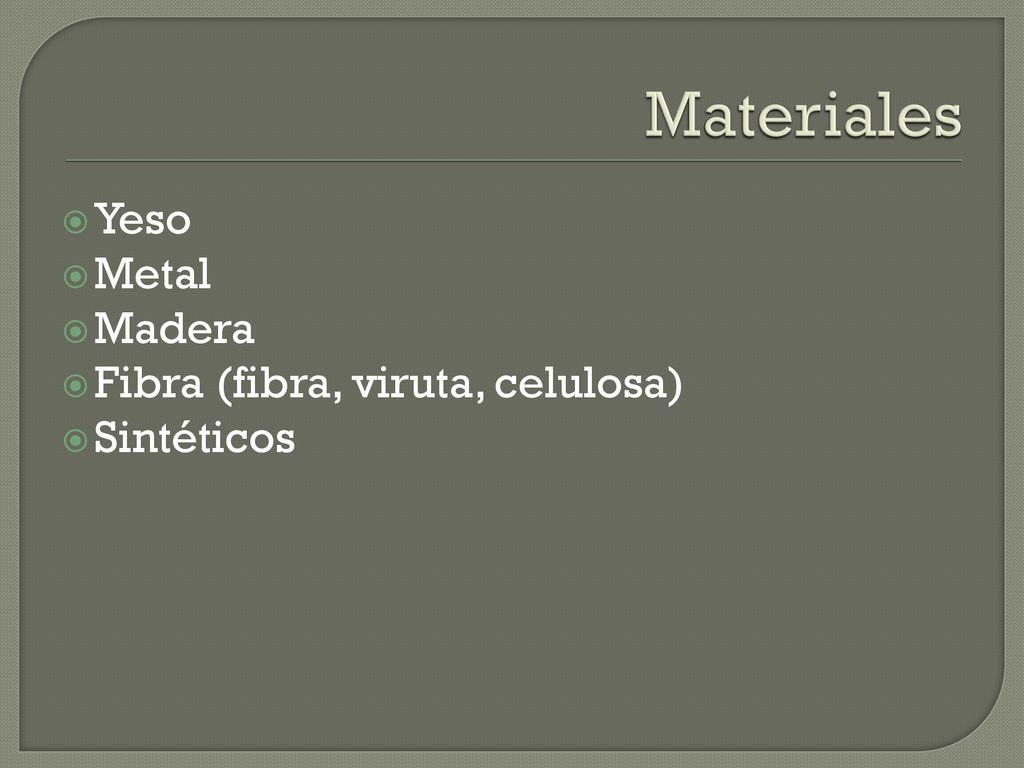

12 Materiales Yeso Metal Madera Fibra (fibra, viruta, celulosa)
Sintéticos

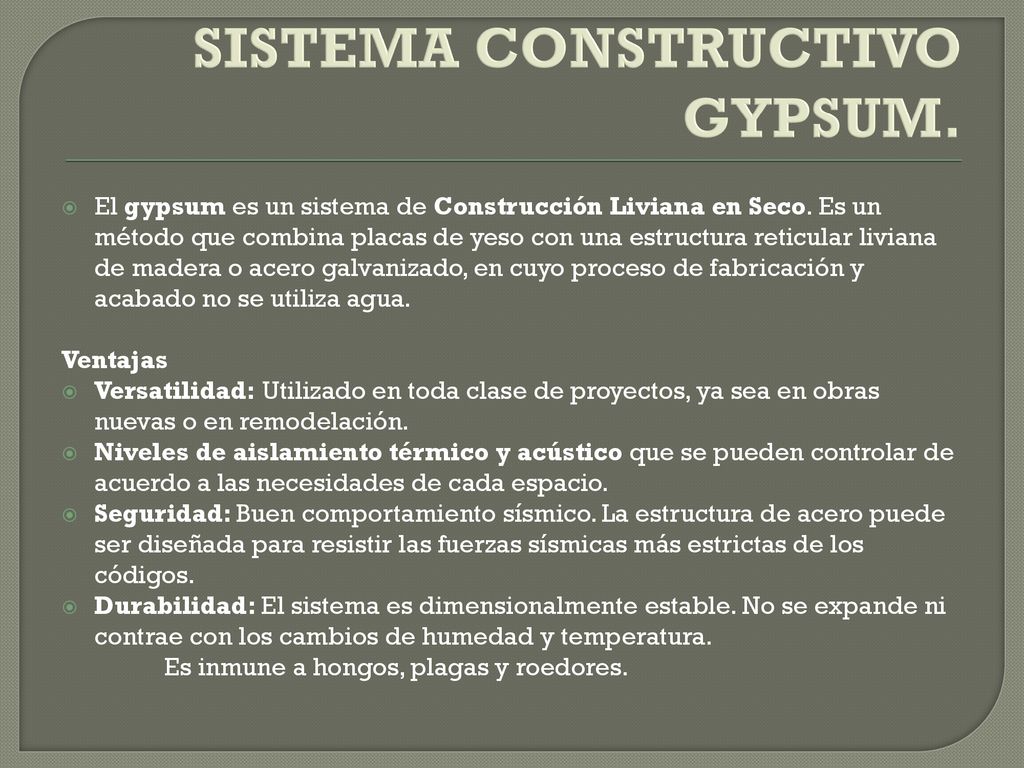

13 SISTEMA CONSTRUCTIVO GYPSUM.
El gypsum es un sistema de Construcción Liviana en Seco. Es un método que combina placas de yeso con una estructura reticular liviana de madera o acero galvanizado, en cuyo proceso de fabricación y acabado no se utiliza agua. Ventajas Versatilidad: Utilizado en toda clase de proyectos, ya sea en obras nuevas o en remodelación. Niveles de aislamiento térmico y acústico que se pueden controlar de acuerdo a las necesidades de cada espacio. Seguridad: Buen comportamiento sísmico. La estructura de acero puede ser diseñada para resistir las fuerzas sísmicas más estrictas de los códigos. Durabilidad: El sistema es dimensionalmente estable. No se expande ni contrae con los cambios de humedad y temperatura. Es inmune a hongos, plagas y roedores.

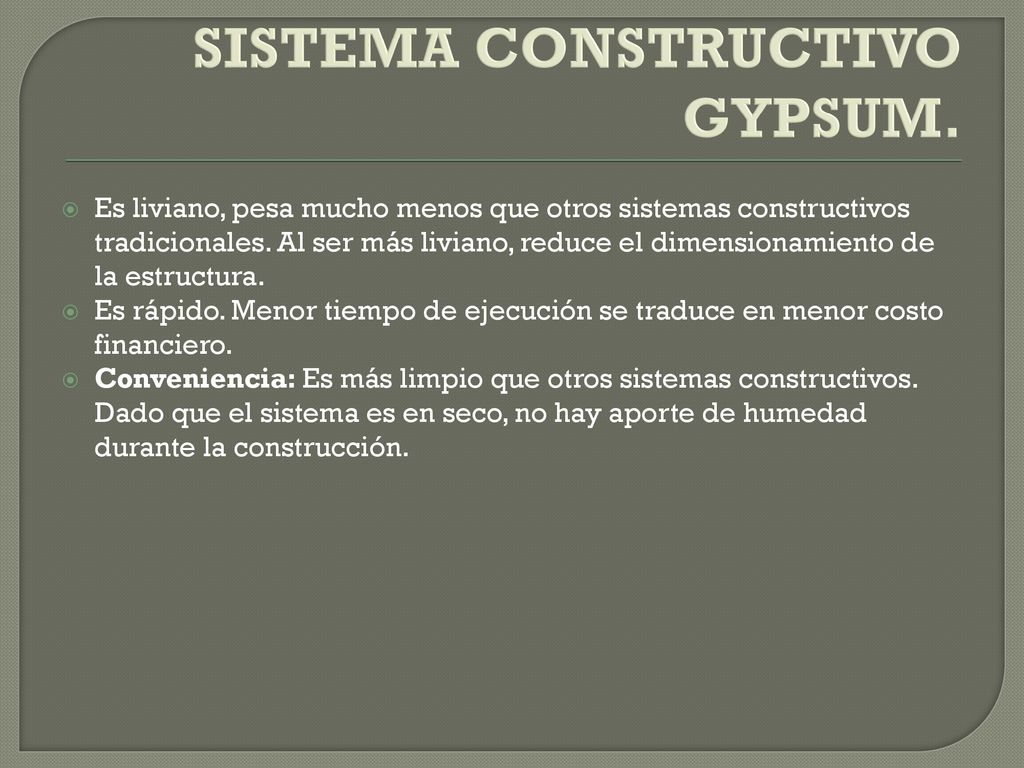

14 SISTEMA CONSTRUCTIVO GYPSUM.
Es liviano, pesa mucho menos que otros sistemas constructivos tradicionales. Al ser más liviano, reduce el dimensionamiento de la estructura. Es rápido. Menor tiempo de ejecución se traduce en menor costo financiero. Conveniencia: Es más limpio que otros sistemas constructivos. Dado que el sistema es en seco, no hay aporte de humedad durante la construcción.

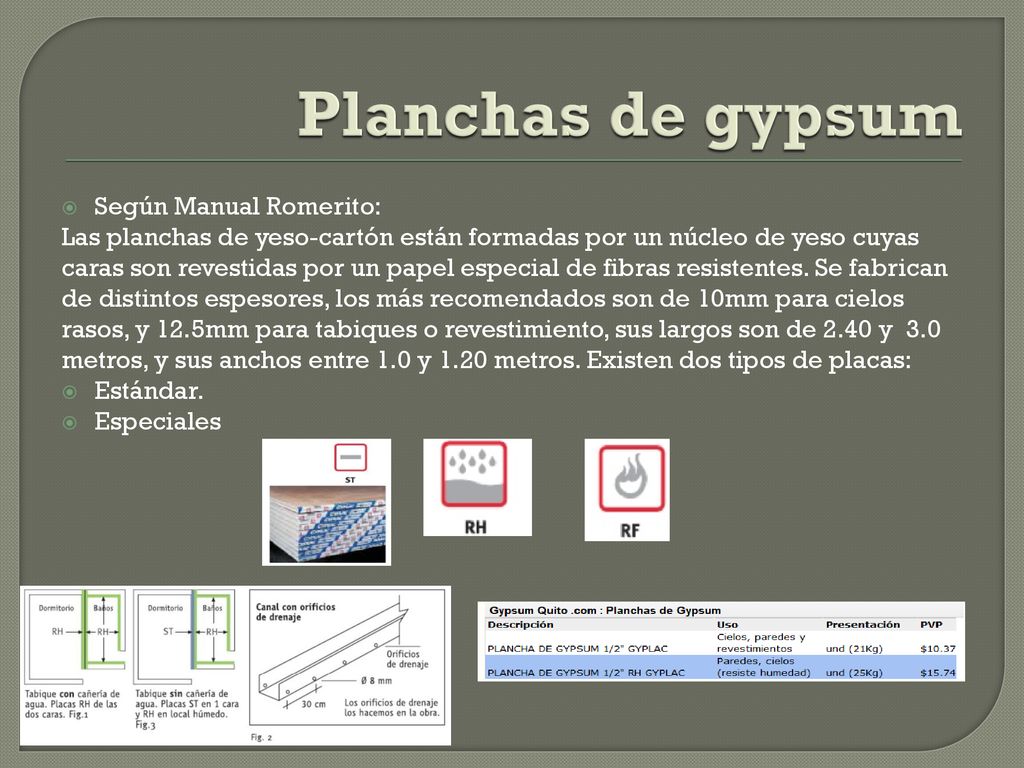

15 Planchas de gypsum Según Manual Romerito:
Las planchas de yeso-cartón están formadas por un núcleo de yeso cuyas caras son revestidas por un papel especial de fibras resistentes. Se fabrican de distintos espesores, los más recomendados son de 10mm para cielos rasos, y 12.5mm para tabiques o revestimiento, sus largos son de 2.40 y 3.0 metros, y sus anchos entre 1.0 y 1.20 metros. Existen dos tipos de placas: Estándar. Especiales

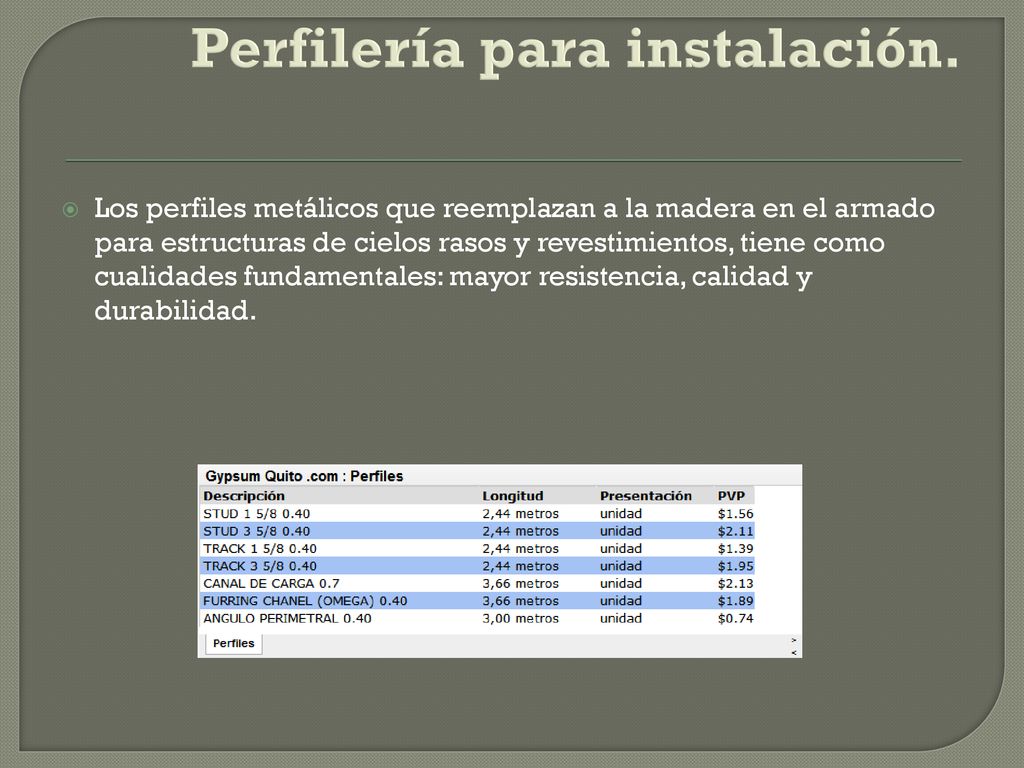

16 Perfilería para instalación.
Los perfiles metálicos que reemplazan a la madera en el armado para estructuras de cielos rasos y revestimientos, tiene como cualidades fundamentales: mayor resistencia, calidad y durabilidad.

17

18

19

20

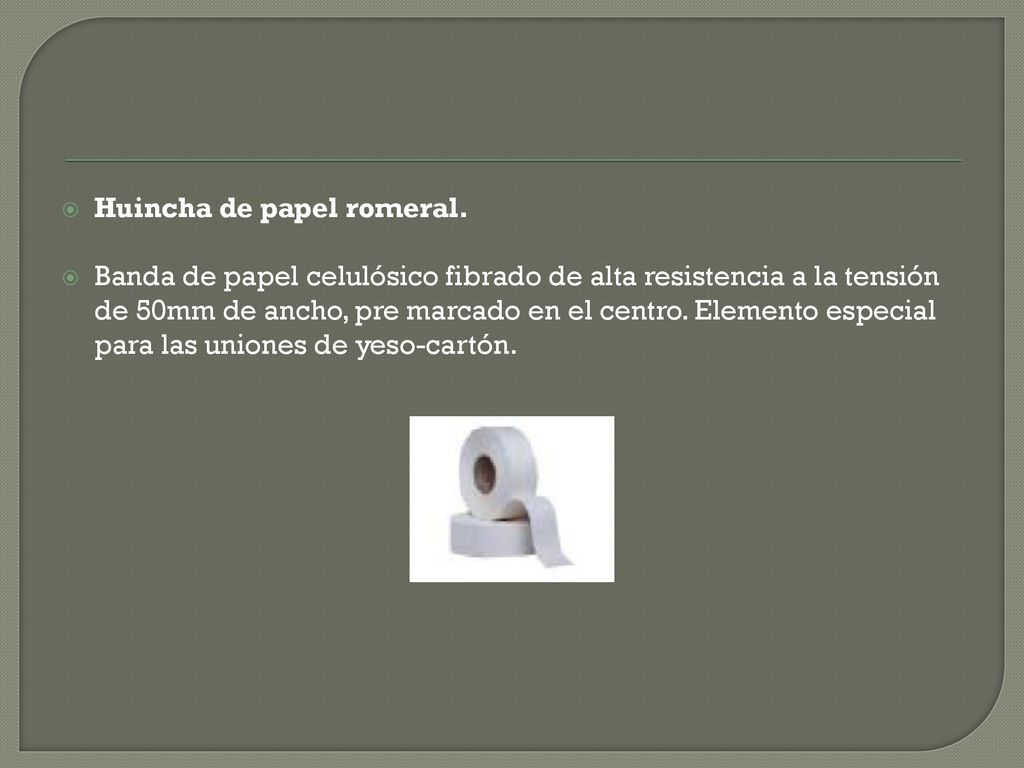

21 Huincha de papel romeral.
Banda de papel celulósico fibrado de alta resistencia a la tensión de 50mm de ancho, pre marcado en el centro. Elemento especial para las uniones de yeso-cartón.

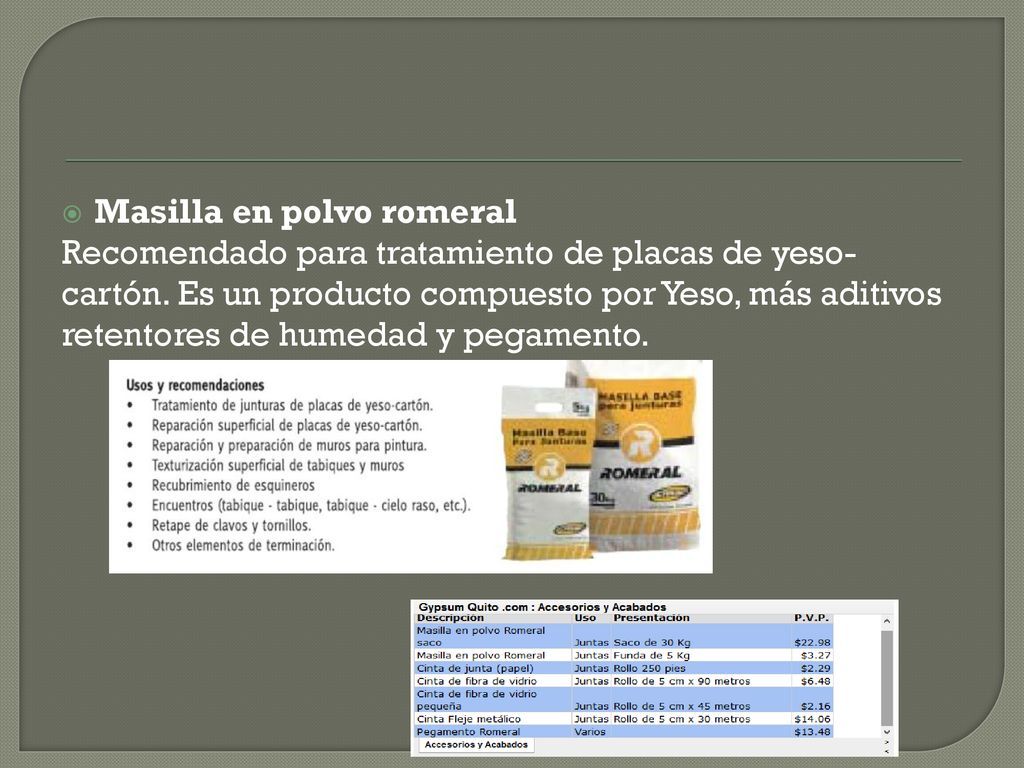

22 Masilla en polvo romeral
Recomendado para tratamiento de placas de yeso-cartón. Es un producto compuesto por Yeso, más aditivos retentores de humedad y pegamento.

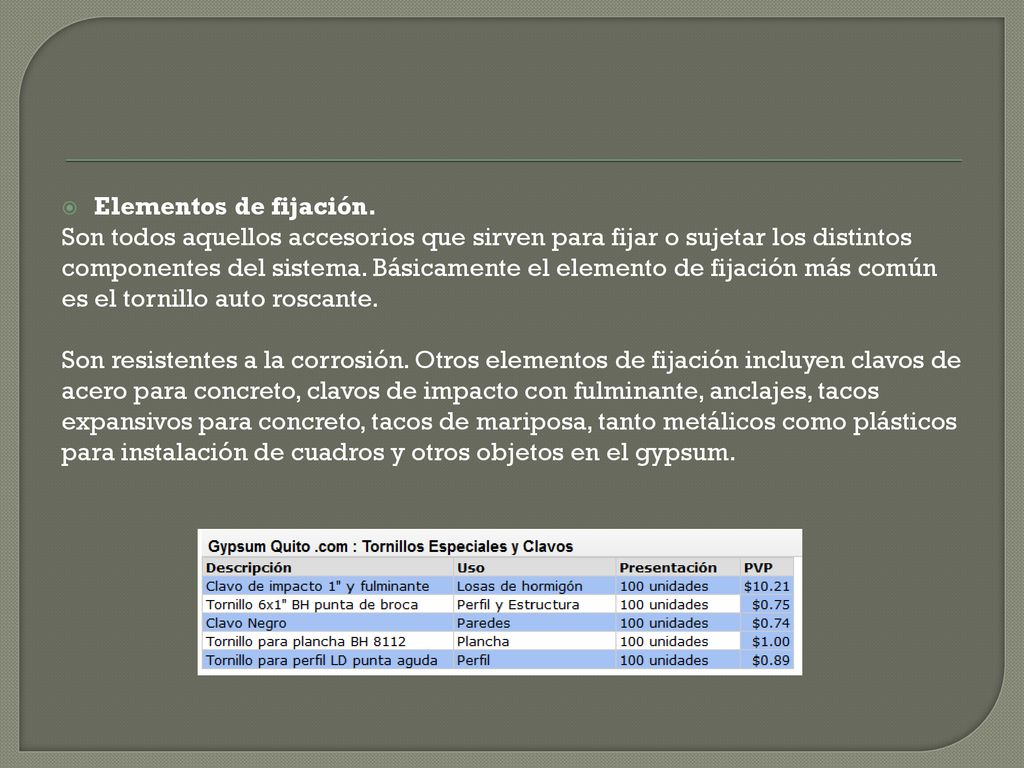

23 Elementos de fijación. Son todos aquellos accesorios que sirven para fijar o sujetar los distintos componentes del sistema. Básicamente el elemento de fijación más común es el tornillo auto roscante. Son resistentes a la corrosión. Otros elementos de fijación incluyen clavos de acero para concreto, clavos de impacto con fulminante, anclajes, tacos expansivos para concreto, tacos de mariposa, tanto metálicos como plásticos para instalación de cuadros y otros objetos en el gypsum.
