1 Construyendo Soluciones.

2 Somos un grupo de empresa que posee una dotación de profesionales con desarrollo principalmente en el área de la construcción, desempeñando distintas actividades para el diseño, desarrollo de obras civiles, eléctricas y de ingeniería, así como también el desarrollo de sistemas de construcción en seco para diferentes áreas en el ámbito de la construcción de viviendas de caracater social, como tambien a diferentes necesidades de alojamiento, seguridad, educacion, oficinas y otros que requieran calidad, poco tiempo de ejecucion y bajo costo. Bienvenido! 2

3 SISTEMA SW/AZ

4 TechosCerramientosInstalacionesAcabados Nuestro Sistema de Construcción en Seco SW/AZ esta compuesto por materiales de primera línea y alta calidad, elaborados por fabricantes con certificación ANOR E IQNET y apegados y certificados por la Norma ISO-9001. Estructura 4

5 5 Resistencia y larga duración. La estructura está conformada por perfiles de acero galvanizado unidos con tornillos autotaladrantes que cumplen con los estándares de ingenieria y calculo para realizar edificaciones resistentes a cualquier tipo de diseño arquitectonico sin limitaciones de forma y diseno.

6 Techo 6 Panel sandwich de caras metálicas y núcleo aislante rígido. Estos paneles configuran un sistema de cerramiento para cubiertas o techos, compuesto por una cara de acero en el exterior, con componentes antioxidantes que resisten a través de los anos en las condiciones mas corrosivas, como son nuestros países tropicales donde predomina el mar y por ende el salitre, y un aislante de espuma de poliuretano y polipropileno en su interior y una cara de acero nervada plana en el interior.

7 Cubiertas aislantes para edificación industrial, residencial, comercial e instalaciones deportivas. Dependiendo de las cargas, puede alcazar luces entre apoyos de hasta 6.5 m. El panel de espesor 120 mm posee una transmitancia térmica de tan sólo 0,19 W/m2K. Aplicaciones Chapa de acero: Norma UNE-EN 10327 para recubrimiento galvanizado y norma UNE-EN 10169 para recubrimientos orgánicos. Panel: Fabricado acorde a norma UNE-EN 14509 NProducto certificado con el sello de calidad N de AENOR. Avís Technique y CTAT (Certificado de conductividad térmica) del CSTB (panel HI-PIR y HI-PIRM). 7

8 Cerramientos 8 Trabajamos de manera constante en la búsqueda de soluciones cada vez más eficaces, con envolventes que ofrecen altos niveles de eficiencia.

9 Indoor

10 10 Las placas se componen por un alma de cemento portland con aditivos y material de relleno recubiertas por una malla de fibra de vidrio que se extiende sobre sus bordes para reforzarlos, las cuales han sido diseñadas para la resistencia de condiciones climáticas extremas y de altos niveles de corrosión, son incombustibles, estables a lo largo del tiempo, de alta durabilidad y dado que son inorgánicas y no sufren procesos de deterioro frente a la acción del agua. Son placas idóneas para ser utilizadas en ambientes con alta humedad y clima tropicales. Placa Indoor

11 11 AISLANTE E IMPERMEABILIZANTE. El sistema utiliza un doble sistema aislante: El interior de los paneles estructurales, en las cámaras entre montantes, se dispone de un panel semirrígido de lana mineral de 100 mm de espesor para producir un aislamiento en la cámara interior de los paneles. En el exterior de poner una lámina de corcho aislante de 5 mm de espesor de forma continua por todo el exterior de la edificación que reduce los posibles cambios térmicos en la estructura de acero y el aislamiento acústico de la vivienda. De esta forma nuestro sistema proporciona un grado de aislamiento térmico muy superior al que tienen los sistemas tradicionales reduciendo el consumo energético de la vivienda. Lana mineral

12 Outdoor

13 13 Los OSB se utilizan en revestimientos finales como en estructura. o se aplica una lámina de corcho aislante de 5 mm de espesor de forma continua por todo el exterior de la edificación que reduce los posibles cambios térmicos en la estructura de acero y sirve como aislamiento acústico de la vivienda. Panel OSB o corcho

14 Outdoor 14 Es un material compuesto por hilos ultra Delgados, liviano, flexible, con bajo desprendimiento de particulas, es impermiable, resistente a químicos y abrasión. Papel polietileno de alta resistencia

15 Ancho …....... Aprox. 1,50 m. largo……....... Aprox. 1,50 m. Espesor........ Aprox. 1,50 m. Reaccion al fuego E (En 3501-1) Peso...............Aprox. 82 G/M² Características del Material 15

16 Outdoor 16 La mejor solución para áreas que tengan un alto nivel de humedad o que estén en contacto directo con agua Esta nueva generación de paneles de cemento brinda un rendimiento y una productividad mejor que el sistema tradicional, ya que se instala un 90 % más rápido y pesa un 70% menos, diseñadas para la resistencia de condiciones climaticas extremas y de altos niveles de corrosion. Placa Outdoor

17 Ancho 1.200 mm Longitud 2400 mm Espesor 12,5 mm Peso aprox. 16 kg/m2 Tabique: aprox. 15 min/m2 (incluyendo tratamiento de juntas con malla y mortero, y atornillado de placas). Características Densidad en seco aprox. 1150 kg/m3 Resistencia a flexo tracción > 9,6 Mpa Resistencia a compresión > 15 N/mm2 Módulo de elasticidad 4000 - 7000 N/mm2 (incombustible) Techo: aprox. 25 min/m2 (incluyendo tratamiento de juntas con malla y mortero, y atornillado de placas). 17

18 Instalaciones 18 Instalaciones de fontanería seguras y fiables.

19 Sistema eléctrico es de cableado convencional y universal, el cual es instalado por el interior de las paredes pasando por los perfiles estructurales para llegar a cada punto de electricidad de las áreas de la edificación. Cable corrugado portante del cableado principal. Interruptores Cajetín principal Lámparas Luminaria con tecnología LED ELECTICIDAD Suministro de material de plomería y piezas sanitarias para: Instalación de red de aguas frías y calientes con tubería de polietileno, red de desagüe de PVC hasta bajantes, de un punto de agua y /grifo de esfera de ½ ¨ Inodoro de porcelana en blanco, de tanque universal Lavamanos para baños de porcelana con pedestal, con grifería mono mando, válvula de desagüe de 40 mm Plato ducha de porcelana Red de saneamiento interior mediante tubería de PVC Valvulas para transporte de fluidos para tuberías plásticas UPONOR. 19 PLOMERIA Y PIEZAS SANITARIAS

20 Acabados 20 Resultado final conforme a las exigencias estéticas.

21 Suministro de material de pintura sobre lamina DUROCK para el interior y exterior de la vivienda. Suministro de material para piso interior, mediante cerámica de 45 x 45 incluye mortero o cemento blanco. Suministro de material de azulejos para revestimiento vertical de las paredes de los baños mediante cerámica blanca de medida 20 x 20.incluye cemento blanco o mortero. PINTURA, CERAMICAS Y AZULEJOS Ventanas de Aluminio blanco Vidrios de 4 a 6 mm de espesor Sistema de apertura corredizo. Puertas de madera entamboradas troqueladas de 6 paneles con cerradura de pomo en acero inoxidable y bisagras de hierro. 21 VENTANAS Y PUERTAS

22 22 Fases del sistema constructivo

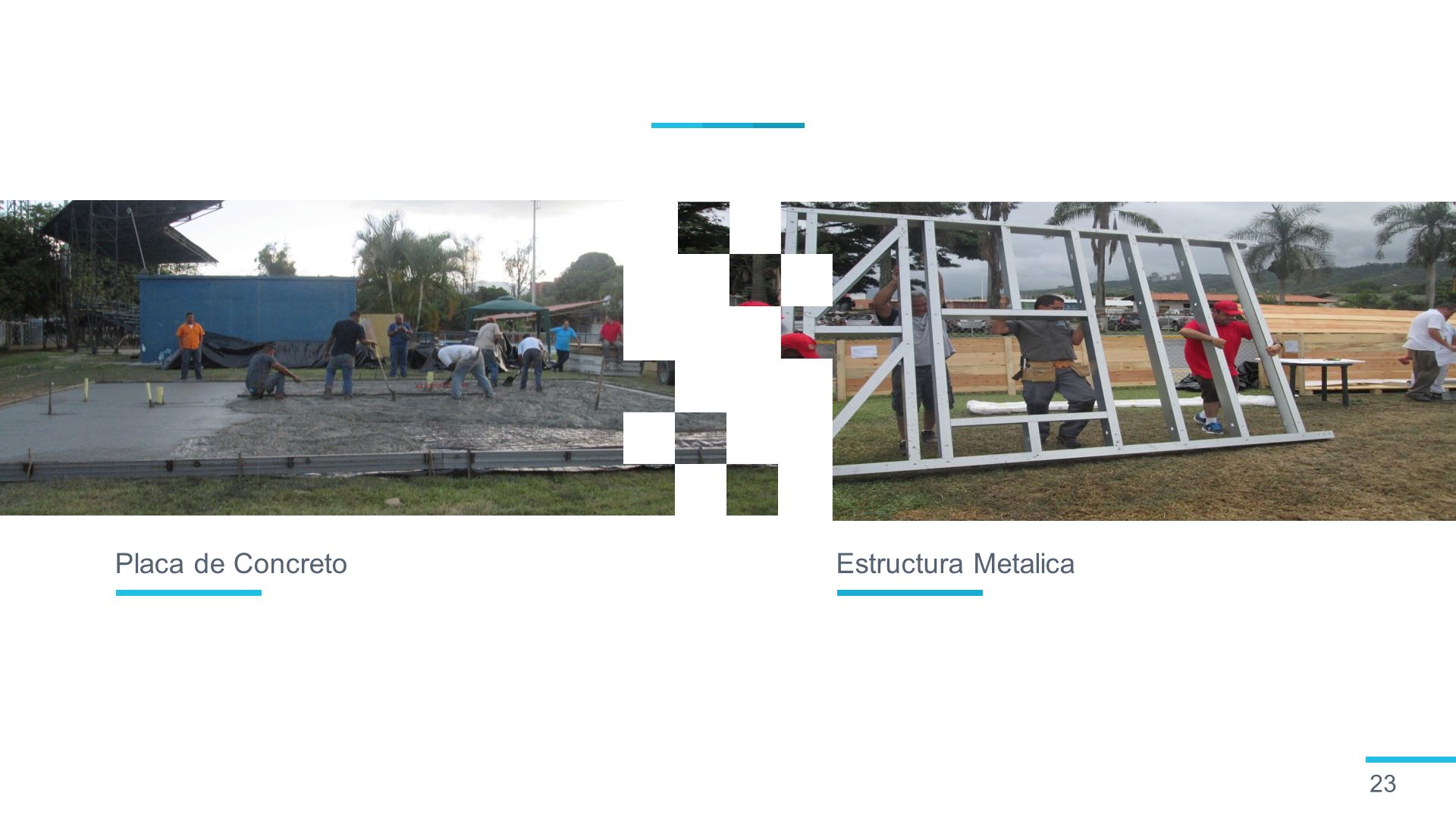

23 23 Placa de ConcretoEstructura Metalica

24 24 Cerramiento InteriorTecho

25 25 Cerramiento ExteriorAcabados Interiores.

26 La creatividad pone los límites, Nosotros la solución.

27 Beneficios 27 90% 70% 80% Resistencia al fuego Absorción acústica Resistente a impactos Las múltiples posibilidades de adaptación de nuestro sistemas a exigencias particulares, los transforman en potentes herramientas a la hora de encarar grandes proyectos.

28 28 Gran Idea * Flexibilidad de cualquier tipo de proyecto. * Bajo costo de medios auxiliares. * Montaje en tiempo record. * Óptimo comportamiento Anti sísmico. * Comportamiento excepcional frente a cambios climaticos. * Materiales Ultraligeros. * Viviendas de Alta Salubridad. * Inalterable al agua. * Sistema sostenible 100% * Altas prestaciones acústicas y térmicas. El poco uso de los recursos naturales en la fabricación contribuye a una construcción sostenible Costes más bajos en transporte y energía. * No necesita agua para construcción.
