1 GEOTECNIA

2 Las obras de drenaje son elementos estructurales que eliminan la inaccesibilidad de un camino, provocada por el agua o la humedad,

3 Estructura que facilita el escurrimiento y evita el almacenamiento del agua en una zona particular. DRENAJE

4  Dar salida al agua acumulada en el camino.  Reducir o eliminar la cantidad de agua que se dirija hacia el camino.  Evitar que el agua provoque daños estructurales.  Mejorar facilidad de acceso y la vida útil del camino.

5 FACTORES DE LA LLUVIA FACTORES DE LA CUENCA DURACIÓN (t) INTENSIDAD (i) FRECUENCIA (f) VARIACION TEMPORAL MORFOMETRÍA USO DEL SUELO ALMACENAMIENTO

6  Es el período de análisis.  Las tormentas son de corta duracion duran entre 5 minutos y 24 horas, y se utilizan para el cálculo de crecientes. DURACION (t)

7  Se define como el volumen de precipitación por unidad de tiempo.  Se expresa en milímetros por hora (mm/h) INTENSIDAD (i)

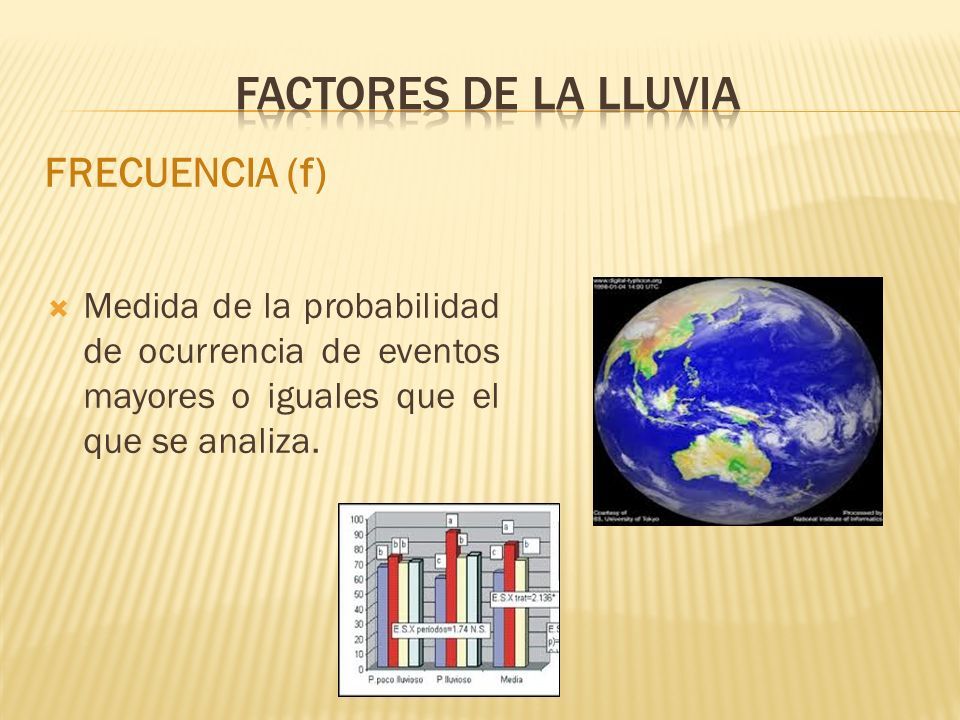

8  Medida de la probabilidad de ocurrencia de eventos mayores o iguales que el que se analiza. FRECUENCIA (f)

9  Llamada también patrón.  Representada por el hietograma de la lluvia.  La duración del aguacero se divide en "n" intervalos iguales, y a cada intervalo le corresponde una parte de la precipitación total. VARIACION TEMPORAL

10  Características físicas de la cuenca vertiente.  Las principales son:  El Área  La Longitud del cauce principal  La Forma  La Pendiente del cauce  La Pendiente de la ladera. 1,-MORFOMETRIA

11  Tienen importancia en lo que hace relación con la capacidad de infiltración y con los estimativos de evapotranspiración. USO DEL SUELO

12  La Capacidad de regulación por almacenamiento tiene que ver con los tipos de almacenamiento que predominan en la cuenca; por ejemplo:  Concentrados en embalses  O repartidos en las corrientes de drenaje o en depósitos subterráneos. ALMACENAMIENTO

13 DRENAJE NATURAL DRENAJE ARTIFICIAL

14 DRENAJELONGITUDINALSUPERCIAL DRENAJETRANSVERSAL DRENAJESUBTERRANEO

15  Se construye sobre la superficie del camino o terreno.  Sus funciones son de captación, salida, defensa y cruce.  Algunas obras cumplen con varias funciones al mismo tiempo.  Cunetas  Contra Cunetas  Bombeo  Lavadero  En el drenaje superficial encontramos:

16 CUNETAS  Son zanjas que se hacen en uno o ambos lados del camino.  Conducen las aguas provenientes de la corona y lugares adyacentes hacia un lugar determinado, donde no provoque daños.

17 CONTRA CUNETAS  Prevenir que llegue al camino un exceso de agua o humedad.  La practica ha demostrado que en muchos casos no es conveniente usarlas, debido a que, como se construyen en la parte aguas arriba de los taludes, provocan reblandecimientos y derrumbes.

18 BOMBEO  Inclinación que se da ha ambos lados del camino, para drenar la superficie del mismo.  Evita que el agua se encharque provocando reblandecimientos.  Evita que corra por el centro del camino causando daños debido a la erosión.

19 ZAMPEADOS  Es una protección a la superficie de rodamiento o cunetas.  Evita la erosión donde se presentan fuertes pendientes.  Se realiza con piedra, concreto ciclópeo o concreto simple.

20  Su finalidad es permitir el paso transversal del agua sobre un camino, sin obstaculizar el paso.  Puentes  Puentes – vado  Bóvedas.  Alcantarillas  En el drenaje transversal encontramos:

21 PUENTES  Estructuras de mas de seis metros de claro.  Se distingue de las alcantarillas por el colchón que estas llevan en la parte superior.

22 PUENTES - VADO  Estructura en forma de puente y con características de vado.  Permite el paso del agua a través de claros inferiores en niveles ordinarios, y por la parte superior cuando se presentan avenidas con aguas máximas extraordinarias.

23 BÓVEDAS  Las bóvedas de medio punto construidas con mampostería son adecuadas cuando requerimos salvar un claro con una altura grande de la rasante al piso del río.

24 ALCANTARILLAS  Estructuras transversales al camino que permiten el cruce del agua.  Están protegidas por una capa de material en la parte superior, pueden ser de forma rectangular, cuadrada, de arco o tubular.  Se construyen de concreto, lamina, piedra o madera.

25 BOXCULVERT  Es una alcantarilla en forma de caja o cajón.  Se conoce como alcantarillas de cajón.

26  Gran auxiliar para eliminar humedad que inevitablemente ha llegado al camino.  Evita que provoque asentamientos o deslizamientos de material.
