DISEÑO ESTRUCTURAL EN ZONA SISMICA

Presentación del tema: "DISEÑO ESTRUCTURAL EN ZONA SISMICA"— Transcripción de la presentación:

1 DISEÑO ESTRUCTURAL EN ZONA SISMICA
gustavo gabriel GONZALEZ / prof. adjunto a cargo Isolda SIMONETTI/ prof. adjunto raquel FABRE – eduardo WUTHRICH - nahuel GHEZAN – mateo ALLENDE POSSE – daniela GILABERT/ prof. asistentes viernes a 11.30hs a 22.00hs mañana tarde

2 VERIFICACION DE LA PROPUESTA

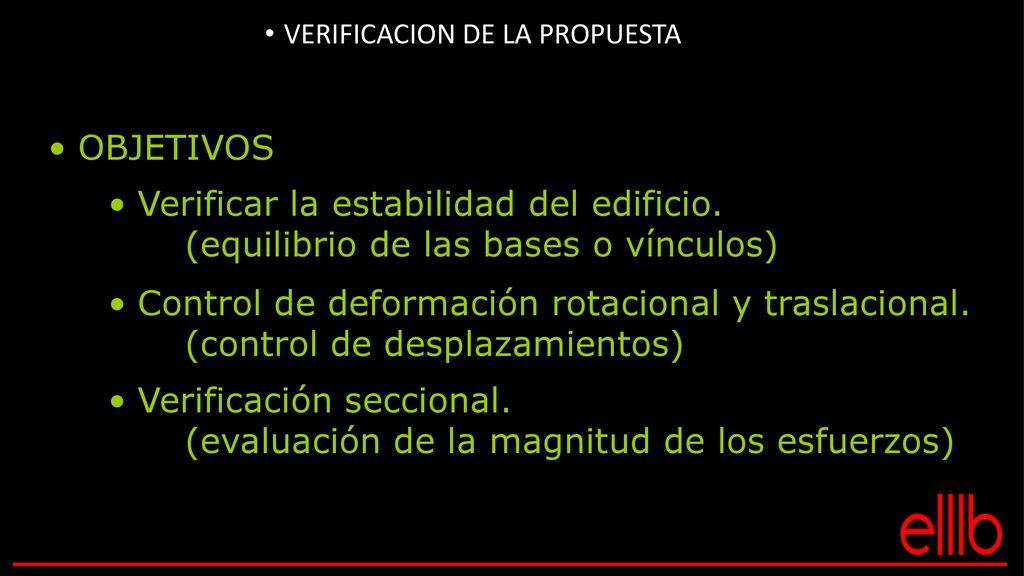

OBJETIVOS Verificar la estabilidad del edificio. (equilibrio de las bases o vínculos) Control de deformación rotacional y traslacional. (control de desplazamientos) Verificación seccional. (evaluación de la magnitud de los esfuerzos)

3 PROPUESTA

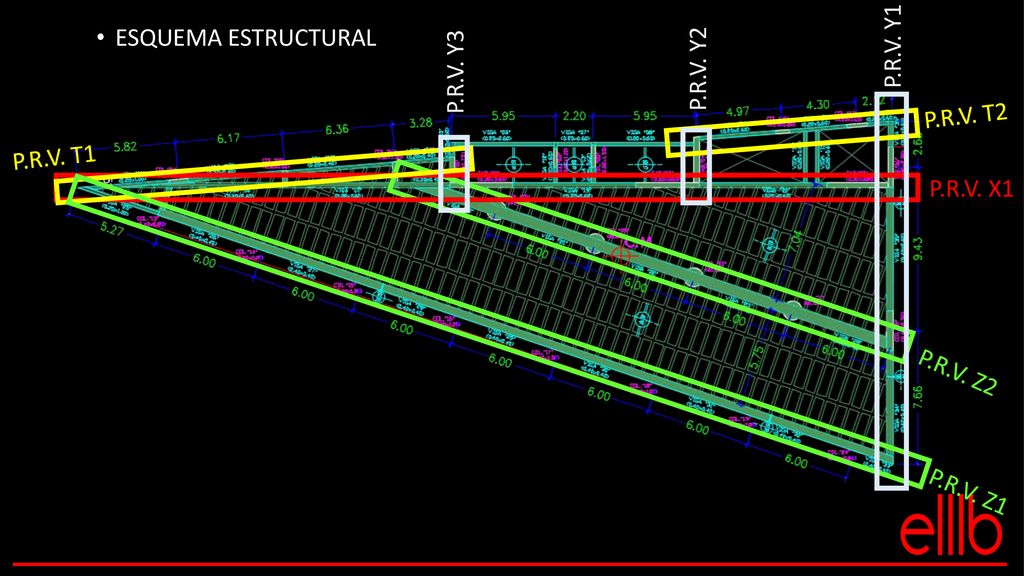

4 P.R.V. Y1 P.R.V. Y3 P.R.V. Y2 ESQUEMA ESTRUCTURAL P.R.V. T2 P.R.V. T1 P.R.V. X1 P.R.V. Z2 P.R.V. Z1

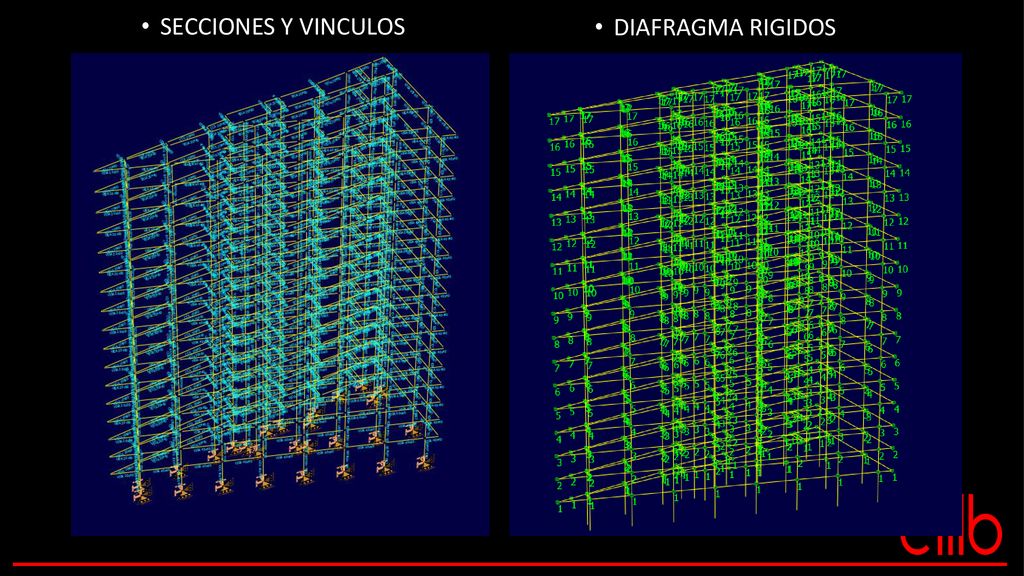

5 SECCIONES Y VINCULOS DIAFRAGMA RIGIDOS

6 PLANTEO ESTRUCTURAL TRIDIMENSIONAL - PREDIMENSIONADO

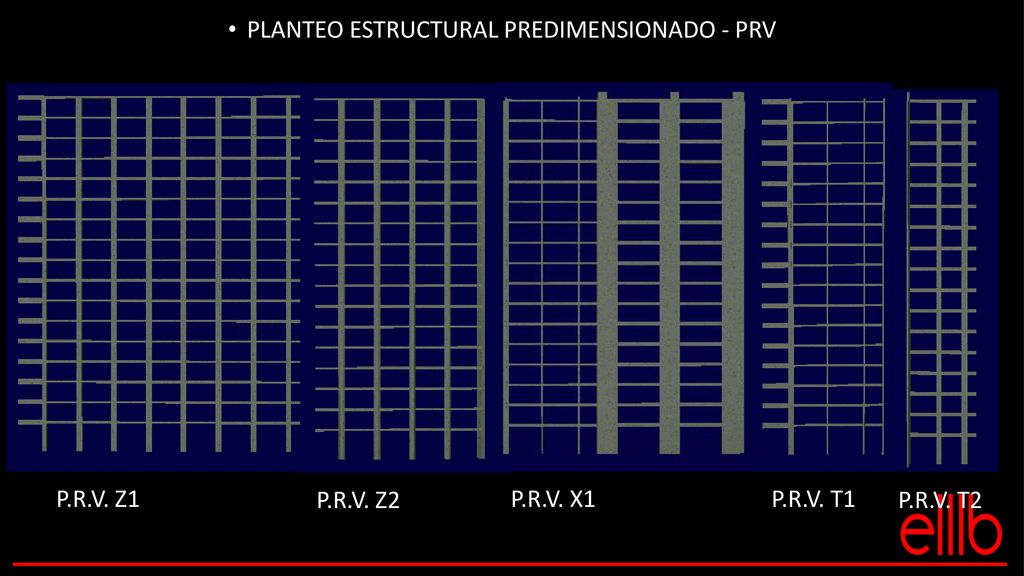

7 PLANTEO ESTRUCTURAL PREDIMENSIONADO - PRV
P.R.V. Z1 P.R.V. Z2 P.R.V. X1 P.R.V. T1 P.R.V. T2

8 PLANTEO ESTRUCTURAL PREDIMENSIONADO - PRV
P.R.V. Y1 P.R.V. Y2 P.R.V. Y3 COL.”05” (0,20x1,30) COL.”04” (0,20x1,10)

9 ANÀLISIS DE CARGA SISMICAS

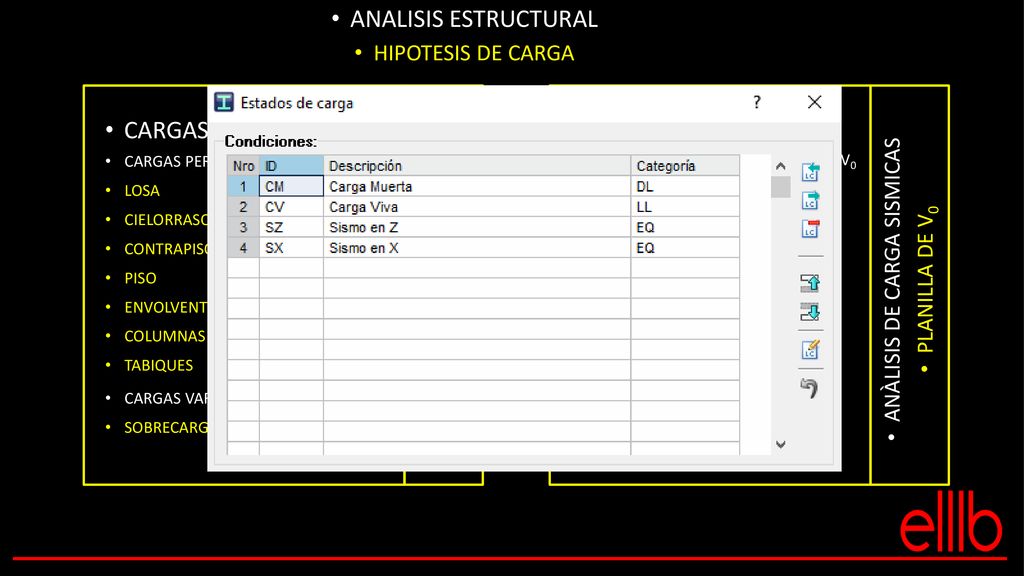

ANALISIS ESTRUCTURAL HIPOTESIS DE CARGA CARGAS GRAVITATORIAS CARGAS SISMICAS CARGAS PERMANENTES qD LOSA CIELORRASO CONTRAPISO PISO ENVOLVENTES COLUMNAS Y VIGAS TABIQUES PORCENTAJE DE MASAS VIBRANTES V0 CARGAS PERMANENTES PORCENTAJE DE LAS CARGAS VARIABLES ANÀLISIS DE CARGA PREDIMENSIONADO ANÀLISIS DE CARGA SISMICAS PLANILLA DE V0 CARGAS VARIABLES qL SOBRECARGA DE USO

10 ACCIONES GRAVITATORIA Y SISMICAS 1,2 D +/- 1,00 E + f1 L + f2 S

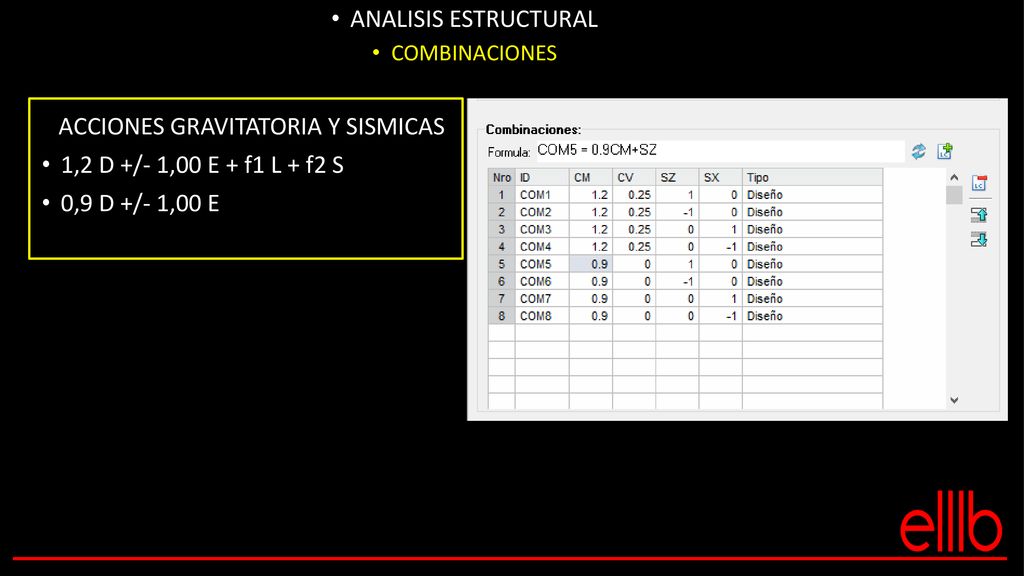

ANALISIS ESTRUCTURAL COMBINACIONES ACCIONES GRAVITATORIA Y SISMICAS 1,2 D +/- 1,00 E + f1 L + f2 S 0,9 D +/- 1,00 E

11 CONTROL DE DEFORMACIONES

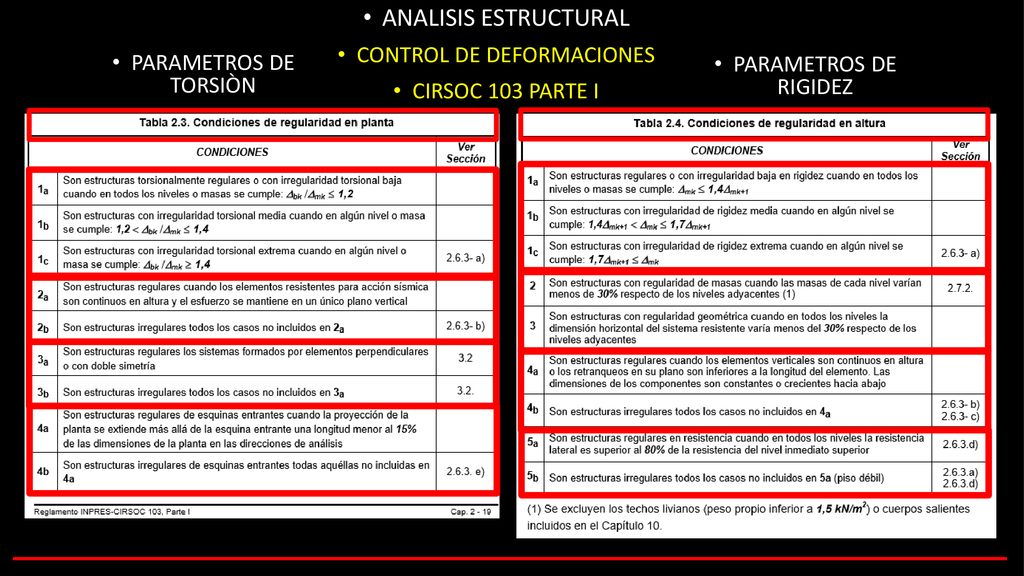

ANALISIS ESTRUCTURAL CONTROL DE DEFORMACIONES CIRSOC 103 PARTE I PARAMETROS DE TORSIÒN PARAMETROS DE RIGIDEZ

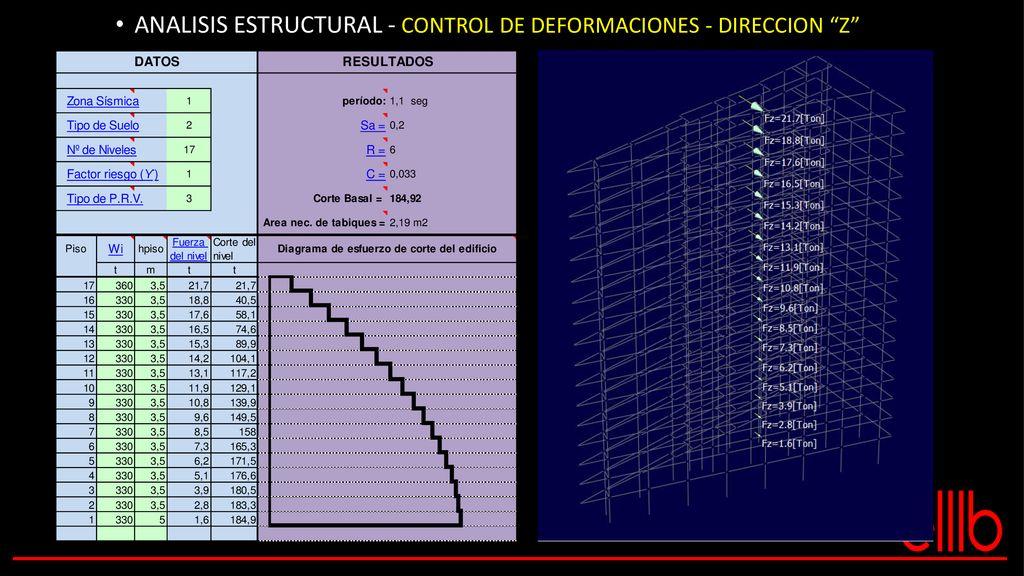

12 ANALISIS ESTRUCTURAL - CONTROL DE DEFORMACIONES - DIRECCION “Z”

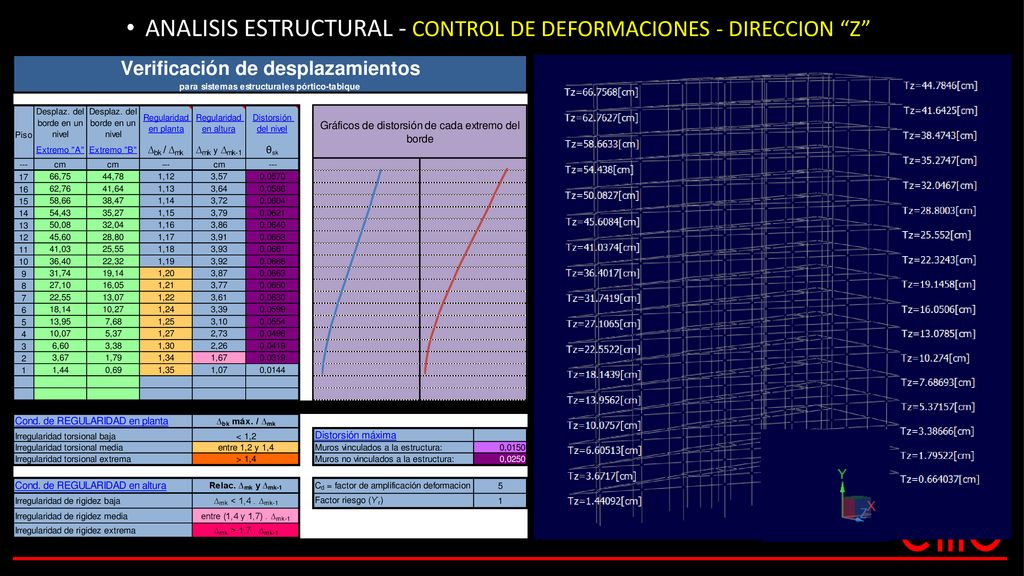

13 ANALISIS ESTRUCTURAL - CONTROL DE DEFORMACIONES - DIRECCION “Z”

14 ANALISIS ESTRUCTURAL - CONTROL DE DEFORMACIONES - DIRECCION “Z”

15 CONTROL DE DEFORMACIONES

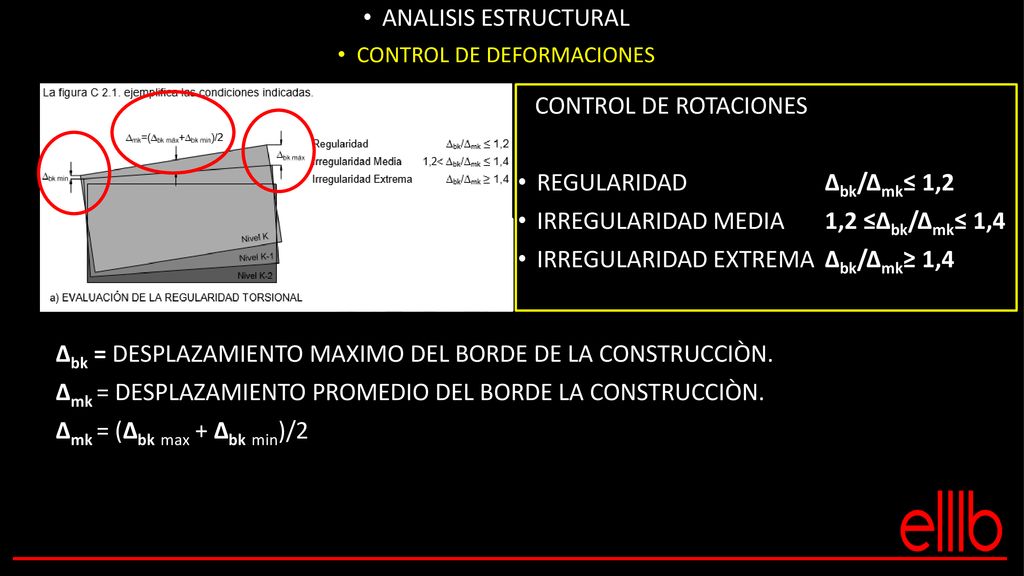

ANALISIS ESTRUCTURAL CONTROL DE DEFORMACIONES CONTROL DE ROTACIONES REGULARIDAD Δbk/Δmk≤ 1,2 IRREGULARIDAD MEDIA 1,2 ≤Δbk/Δmk≤ 1,4 IRREGULARIDAD EXTREMA Δbk/Δmk≥ 1,4 Δbk = DESPLAZAMIENTO MAXIMO DEL BORDE DE LA CONSTRUCCIÒN. Δmk = DESPLAZAMIENTO PROMEDIO DEL BORDE LA CONSTRUCCIÒN. Δmk = (Δbk max + Δbk min)/2

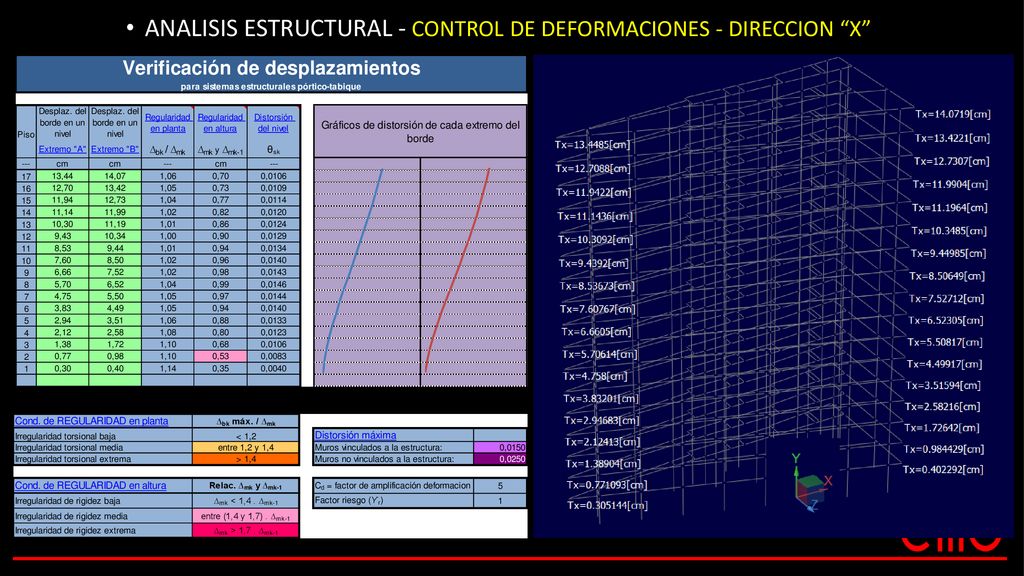

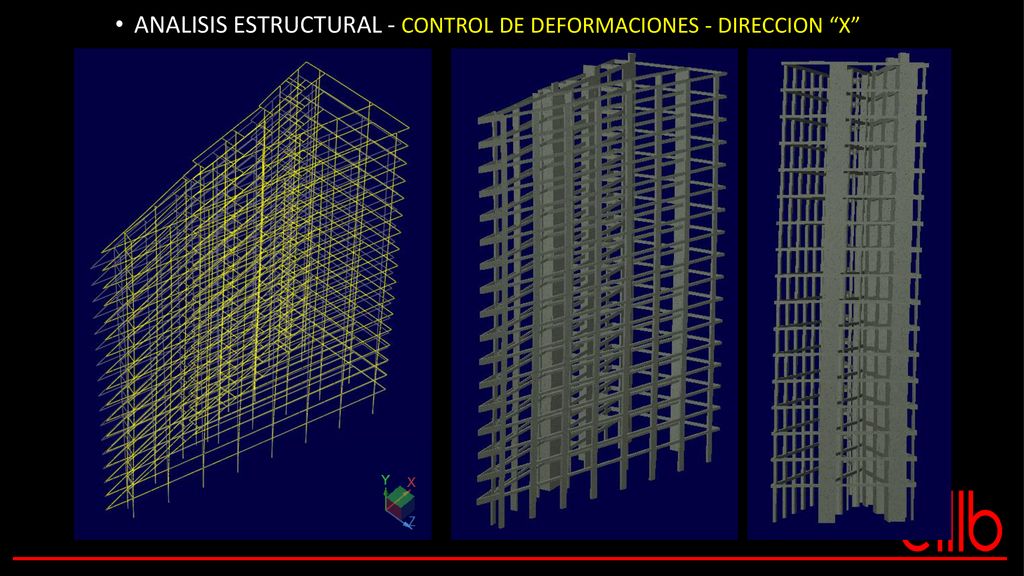

16 ANALISIS ESTRUCTURAL - CONTROL DE DEFORMACIONES - DIRECCION “X”

17 ANALISIS ESTRUCTURAL - CONTROL DE DEFORMACIONES - DIRECCION “X”

18 ANALISIS ESTRUCTURAL - CONTROL DE DEFORMACIONES - DIRECCION “X”

19 CONTROL DE DEFORMACIONES

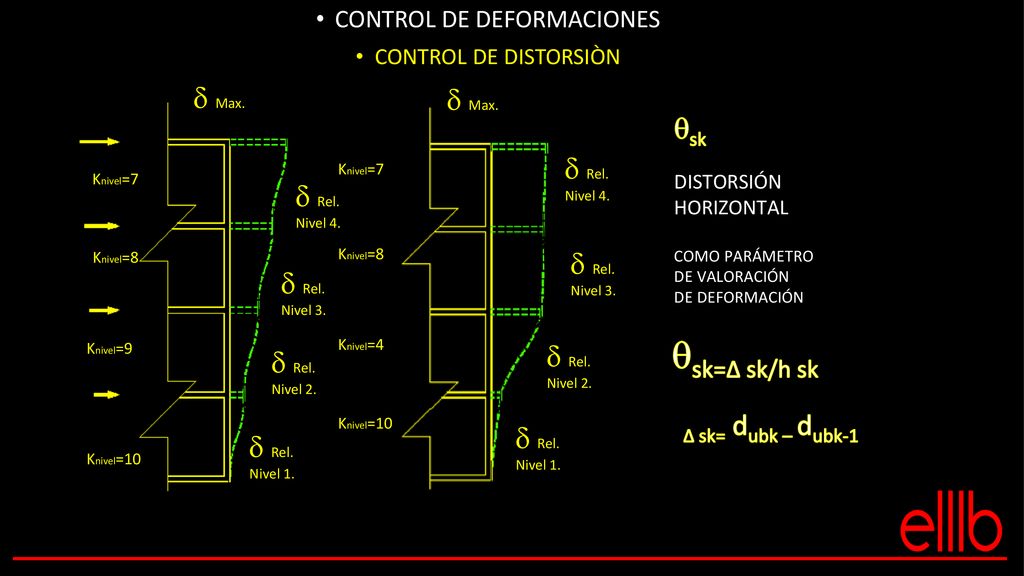

CONTROL DE DISTORSIÒN  Max.  Max. sk DISTORSIÓN HORIZONTAL COMO PARÁMETRO DE VALORACIÓN DE DEFORMACIÓN  Rel. Nivel 4. Knivel=7 Knivel=7  Rel. Nivel 4. Knivel=8 Knivel=8  Rel. Nivel 3.  Rel. Nivel 3. Knivel=9 Knivel=4  Rel. Nivel 2.  Rel. Nivel 2. sk=∆ sk/h sk ∆ sk= dubk – dubk-1 Knivel=10  Rel. Nivel 1.  Rel. Nivel 1. Knivel=10

20 CONTROL DE DEFORMACIONES

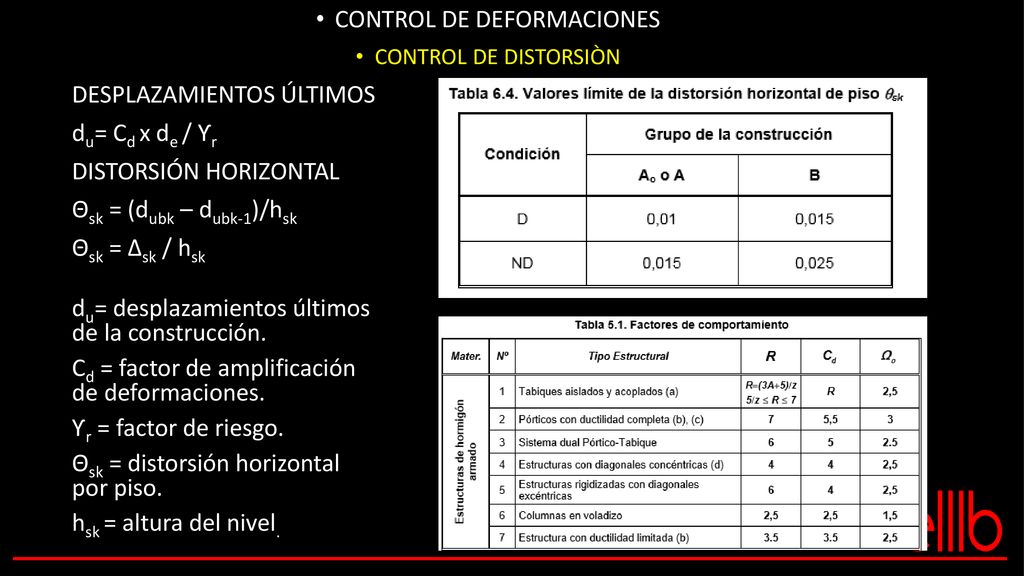

CONTROL DE DISTORSIÒN DESPLAZAMIENTOS ÚLTIMOS du= Cd x de / Ƴr DISTORSIÓN HORIZONTAL Θsk = (dubk – dubk-1)/hsk Θsk = Δsk / hsk du= desplazamientos últimos de la construcción. Cd = factor de amplificación de deformaciones. Ƴr = factor de riesgo. Θsk = distorsión horizontal por piso. hsk = altura del nivel.

21 CONTROL DE DEFORMACIONES

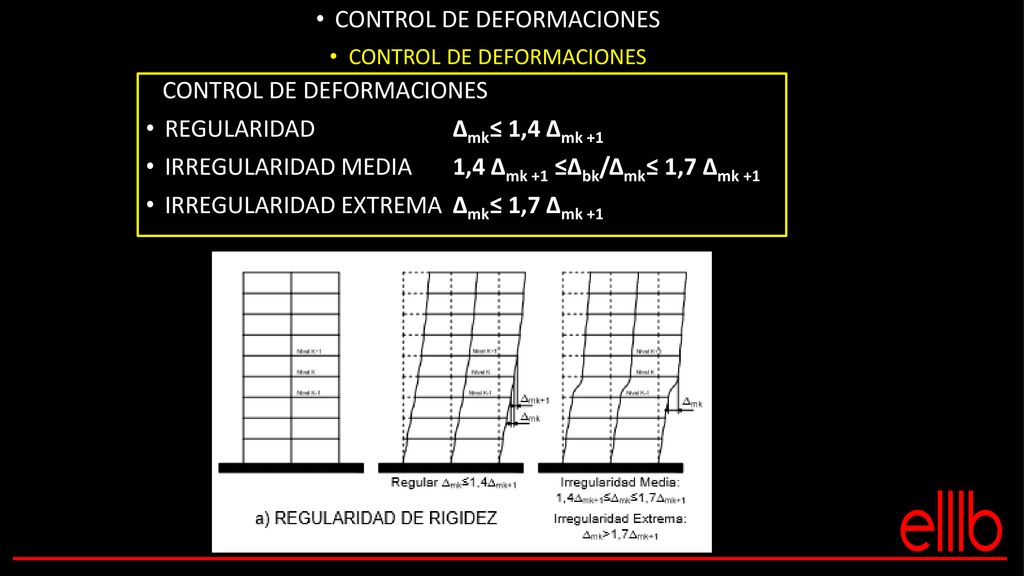

REGULARIDAD Δmk≤ 1,4 Δmk +1 IRREGULARIDAD MEDIA 1,4 Δmk +1 ≤Δbk/Δmk≤ 1,7 Δmk +1 IRREGULARIDAD EXTREMA Δmk≤ 1,7 Δmk +1
