Comunidades BGP en RIU RIUTEC 2015 Santiago Liz.

Presentación del tema: "Comunidades BGP en RIU RIUTEC 2015 Santiago Liz."— Transcripción de la presentación:

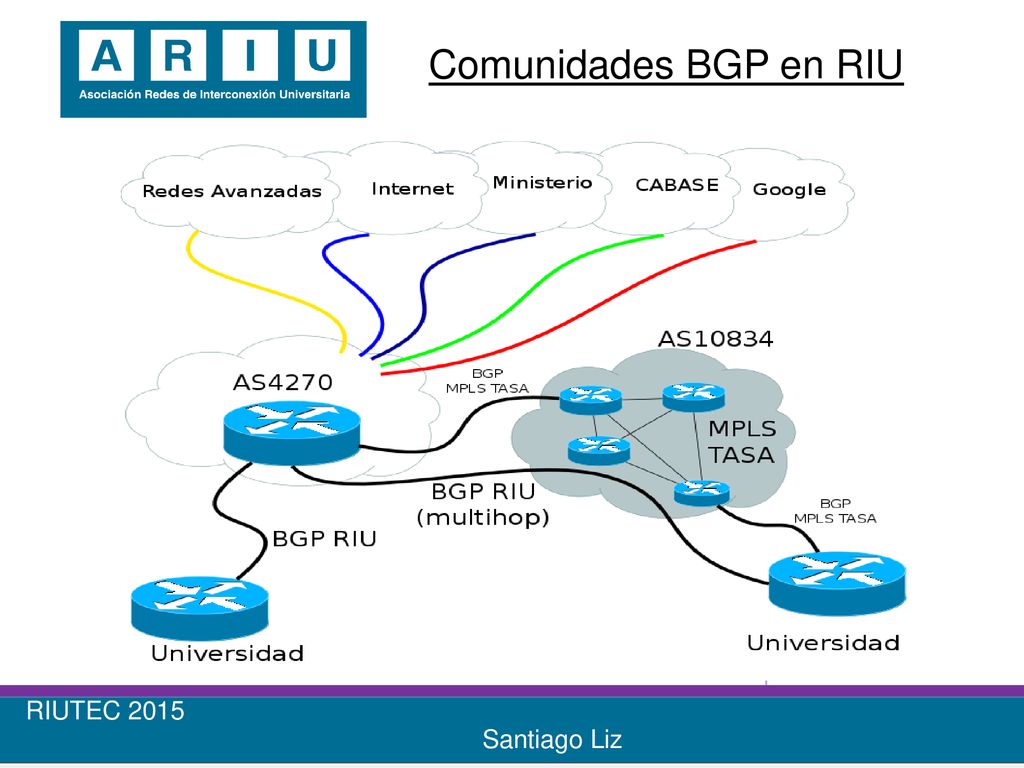

1 Comunidades BGP en RIU RIUTEC Santiago Liz

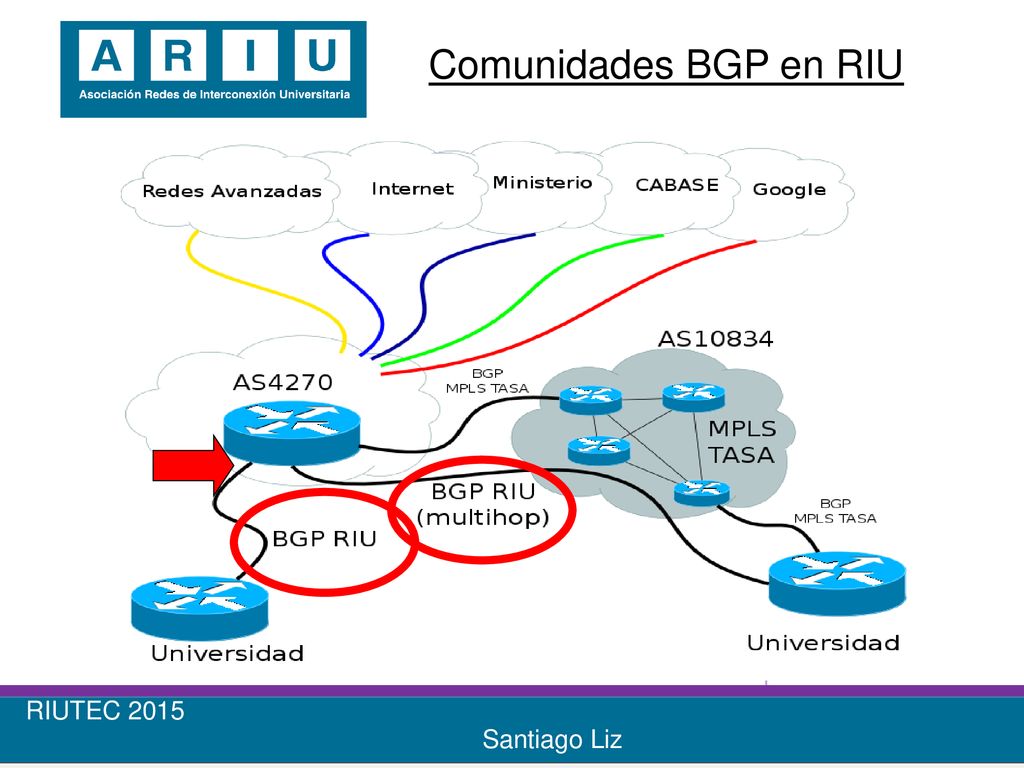

2 Comunidades BGP en RIU RIUTEC Santiago Liz

3 Comunidades BGP en RIU RIUTEC Santiago Liz

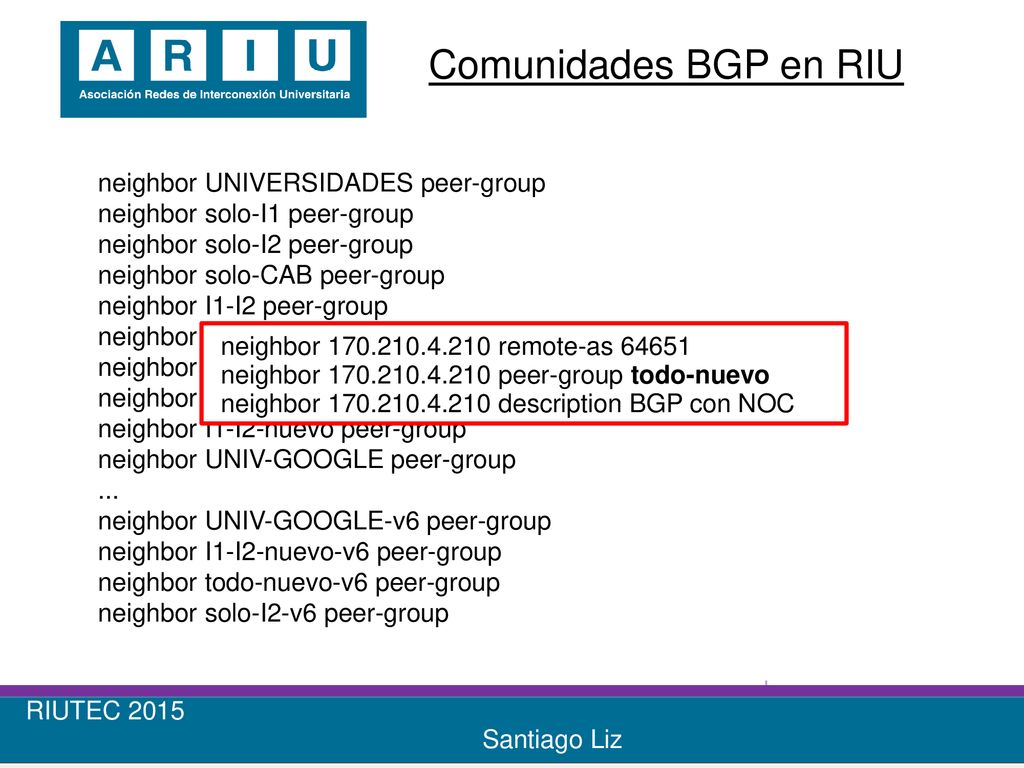

4 Comunidades BGP en RIU neighbor UNIVERSIDADES peer-group
neighbor solo-I1 peer-group neighbor solo-I2 peer-group neighbor solo-CAB peer-group neighbor I1-I2 peer-group neighbor I1-CAB peer-group neighbor I2-CAB peer-group neighbor todo-nuevo-multihop peer-group neighbor I1-I2-nuevo peer-group neighbor UNIV-GOOGLE peer-group ... neighbor UNIV-GOOGLE-v6 peer-group neighbor I1-I2-nuevo-v6 peer-group neighbor todo-nuevo-v6 peer-group neighbor solo-I2-v6 peer-group neighbor remote-as 64651 neighbor peer-group todo-nuevo neighbor description BGP con NOC RIUTEC Santiago Liz

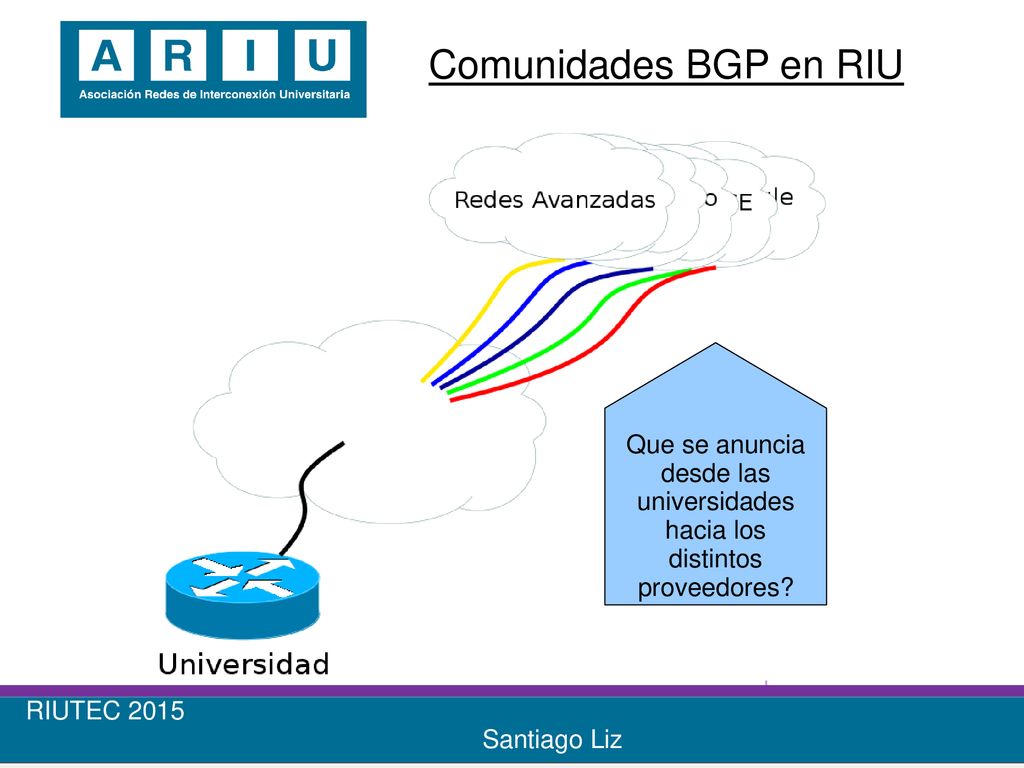

5 Comunidades BGP en RIU Que se anuncia desde las universidades hacia los distintos proveedores? RIUTEC Santiago Liz

6 Comunidades BGP en RIU Que se anuncia desde las universidades hacia los distintos proveedores? RIUTEC Santiago Liz

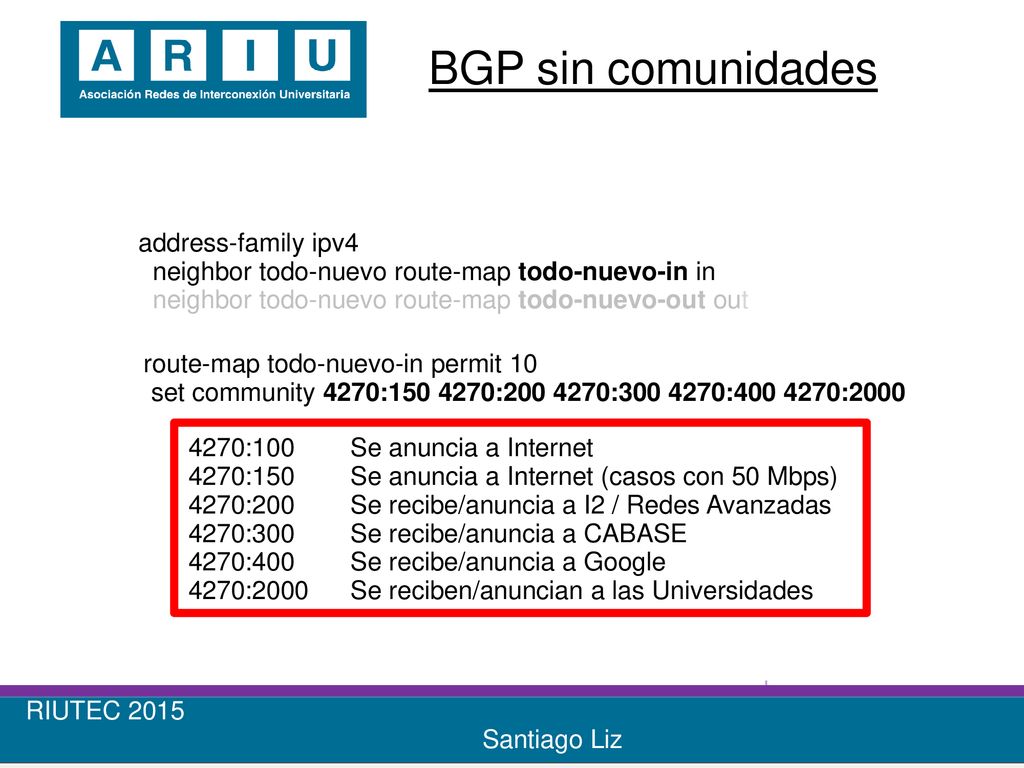

7 BGP sin comunidades address-family ipv4

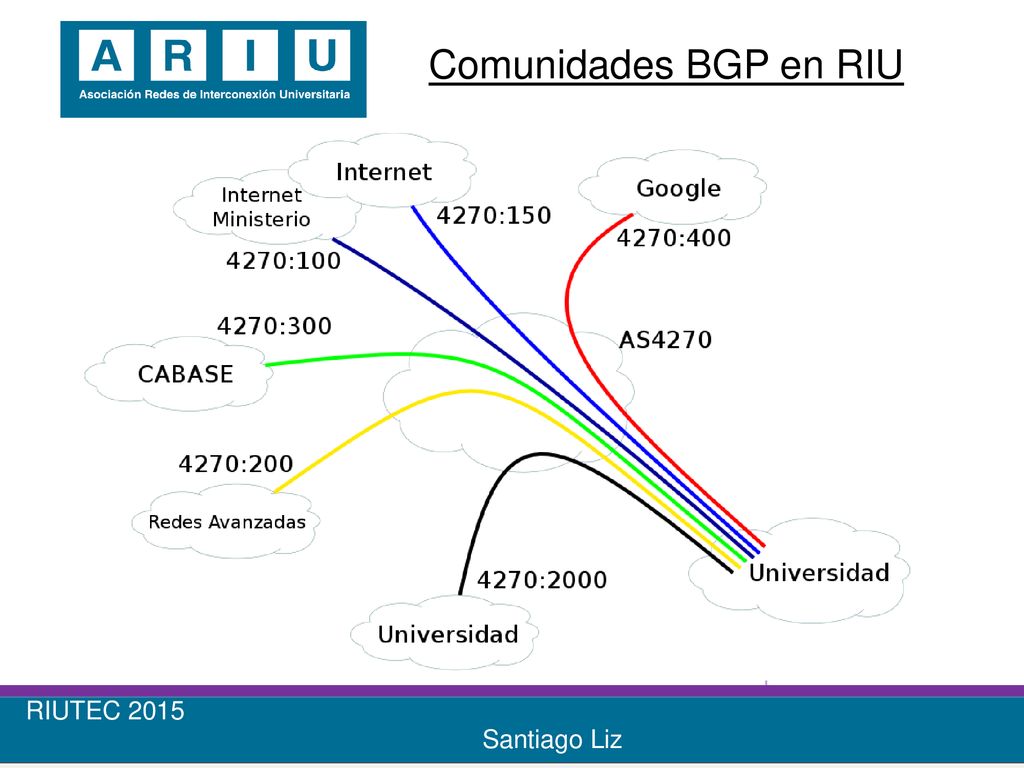

neighbor todo-nuevo route-map todo-nuevo-in in neighbor todo-nuevo route-map todo-nuevo-out out route-map todo-nuevo-in permit 10 set community 4270: : : : :2000 4270:100 Se anuncia a Internet 4270:150 Se anuncia a Internet (casos con 50 Mbps) 4270:200 Se recibe/anuncia a I2 / Redes Avanzadas 4270:300 Se recibe/anuncia a CABASE 4270:400 Se recibe/anuncia a Google 4270:2000 Se reciben/anuncian a las Universidades RIUTEC Santiago Liz

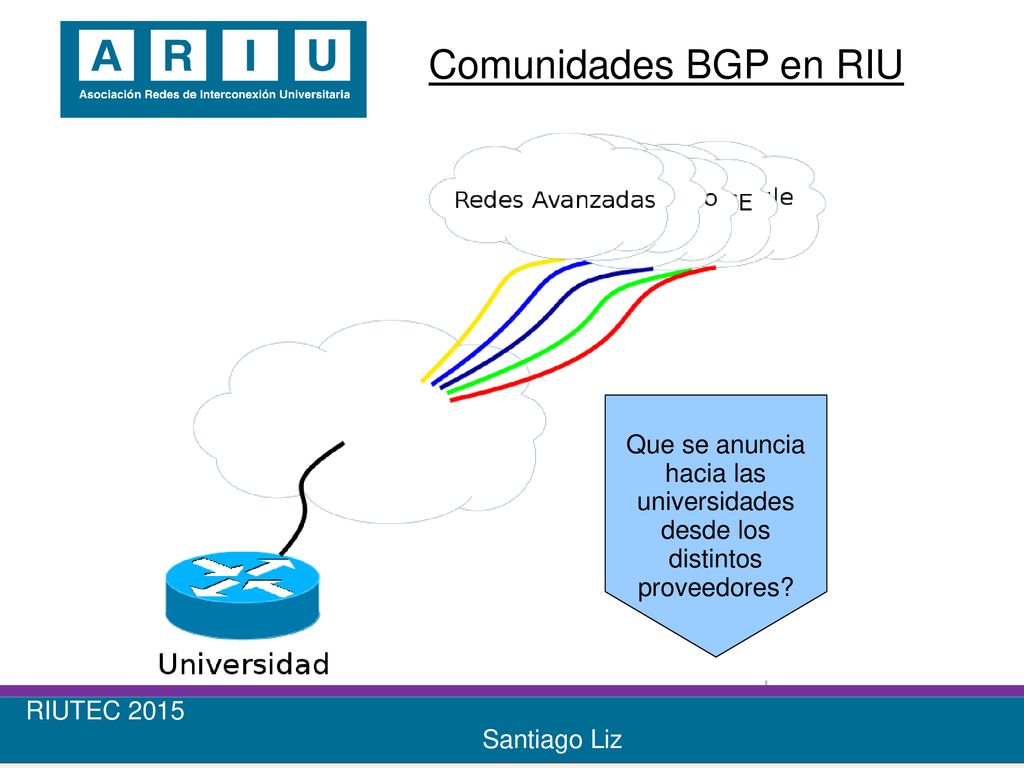

8 Comunidades BGP en RIU Que se anuncia hacia las universidades desde los distintos proveedores? RIUTEC Santiago Liz

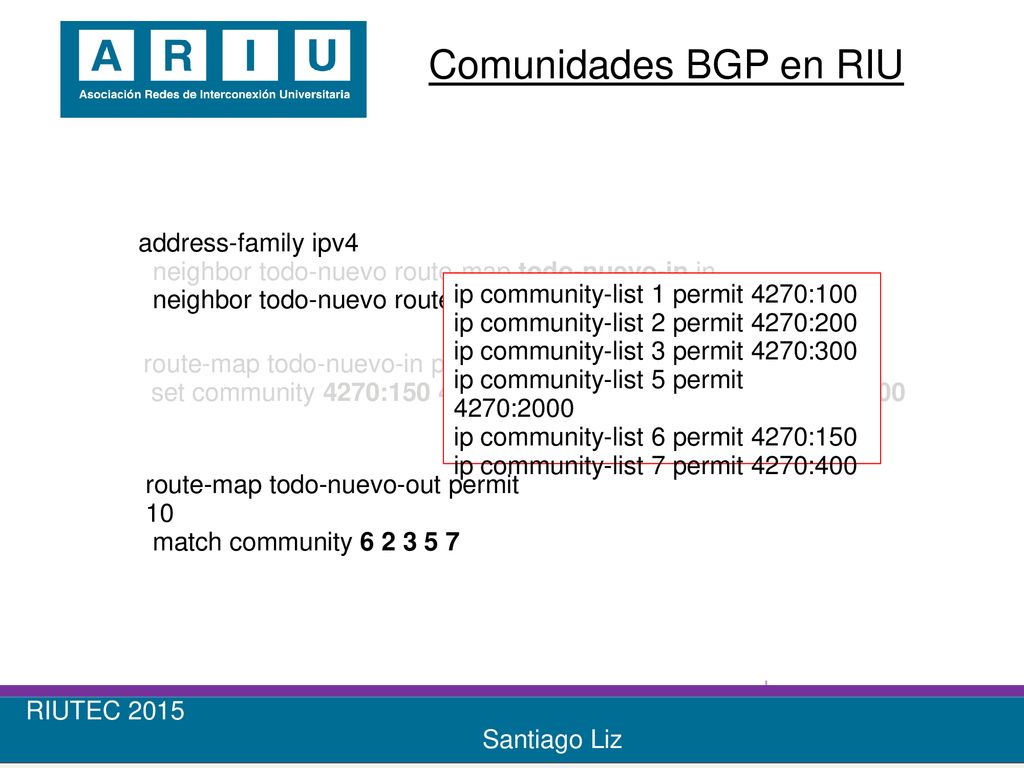

9 Comunidades BGP en RIU address-family ipv4
neighbor todo-nuevo route-map todo-nuevo-in in neighbor todo-nuevo route-map todo-nuevo-out out ip community-list 1 permit 4270:100 ip community-list 2 permit 4270:200 ip community-list 3 permit 4270:300 ip community-list 5 permit 4270:2000 ip community-list 6 permit 4270:150 ip community-list 7 permit 4270:400 route-map todo-nuevo-in permit 10 set community 4270: : : : :2000 route-map todo-nuevo-out permit 10 match community RIUTEC Santiago Liz

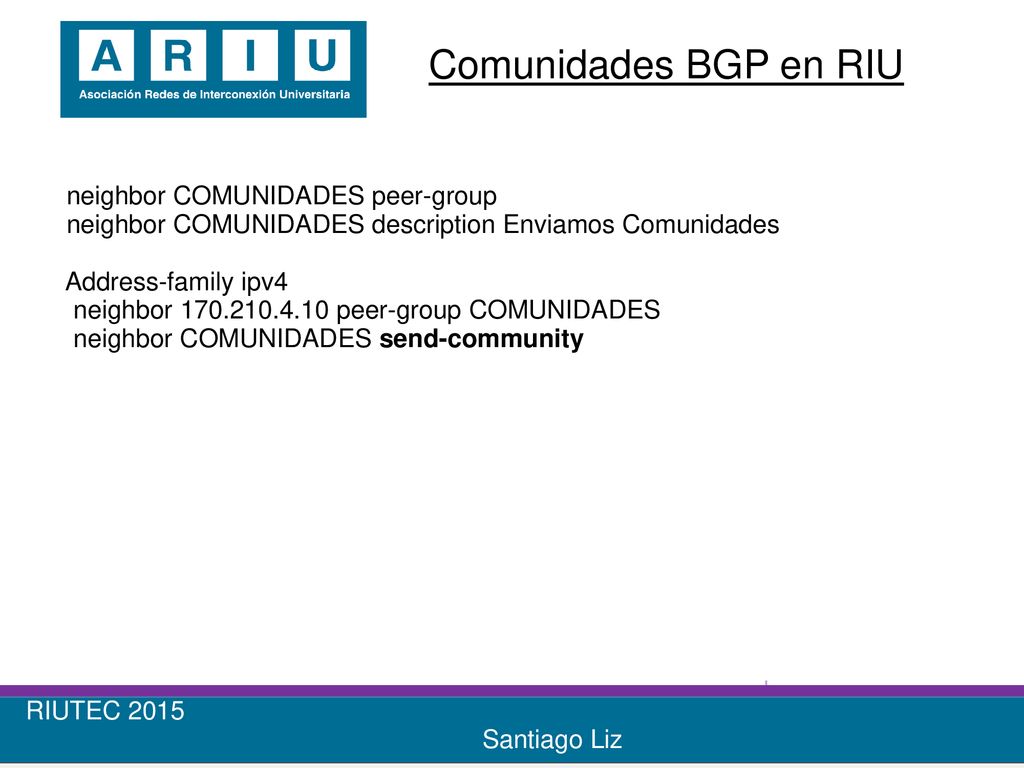

10 Comunidades BGP en RIU neighbor COMUNIDADES peer-group
neighbor COMUNIDADES description Enviamos Comunidades Address-family ipv4 neighbor peer-group COMUNIDADES neighbor COMUNIDADES send-community RIUTEC Santiago Liz

11 Comunidades BGP en RIU RIUTEC Santiago Liz
