1 IPv6 en INICTEL Ing. Claudia Córdova Yamauchi División de Telemática INICTEL FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

2 FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 Línea de tiempo del proyecto Nov. 2001 Conexión al 6bone Mar. 2002 Registro oficial en el 6bone Jun. 2002 Conexión de la pri- mera isla IPv6 Jul. 2002 Conexión a la 6bone con ITESM Nov. 2002 Inicio del Proyecto QoS Oct. 2002 Conexión de otras islas Dic. 2002 Instalación de la plata- forma MPLS con DiffServ Nov. 2002 Estableci- miento del Backbone IPv6 May.2003 Configur. de un HA Mar.2003 Documen tación May.2003 Teoria de grafos May.2003 Trabajo con Simulador De red Jun. 2003 Soporte Técnico Islas conec- tadas Oct. 2003 Conexión Peer to peer CBNIPV6 ID May.2004 Router IPv6 RAAP Piloto IPv6 sobre MPLS Jul.2004 Video Conferencia IPv6 nativa UNMSM Set.2004 DNS ns2.ipv6. inictel. gob.pe Abr.2005 Túnel CIP Jun.2005 Isabel Agora UPM Ago.2003 Config. D-Link 520+ Feb.2004 Nueva versión driver May.2005 Config. Linksys WMP-54G Nueva infraestructura de networking FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

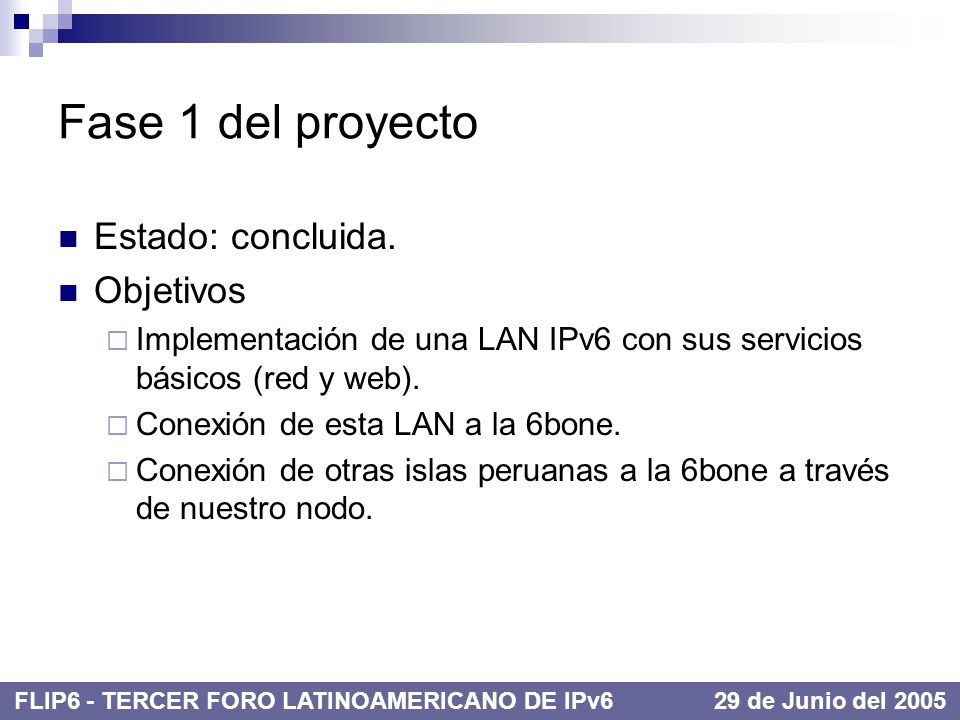

3 Fase 1 del proyecto Estado: concluida. Objetivos  Implementación de una LAN IPv6 con sus servicios básicos (red y web).  Conexión de esta LAN a la 6bone.  Conexión de otras islas peruanas a la 6bone a través de nuestro nodo. FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

4 Implementación de INICTEL-PE FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

5 Implementación de INICTEL-PE Modelo recomendado por la IETF Preparación del router  Requisitos de hardware y software  Recompilación del kernel Make mrproper Make ___config Make dep Make clean Make bzImage Make modules Make modules_install Make install Lilo/grub FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

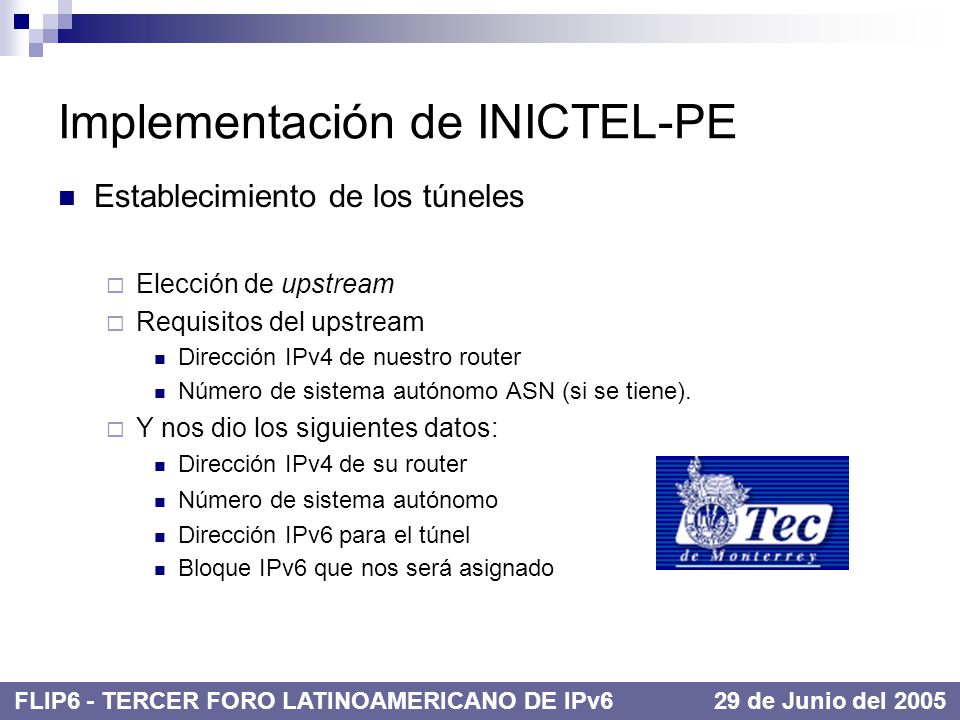

6 Implementación de INICTEL-PE Establecimiento de los túneles  Elección de upstream  Requisitos del upstream Dirección IPv4 de nuestro router Número de sistema autónomo ASN (si se tiene).  Y nos dio los siguientes datos: Dirección IPv4 de su router Número de sistema autónomo Dirección IPv6 para el túnel Bloque IPv6 que nos será asignado FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

7 Implementación de INICTEL-PE Creación del túnel hacia el upstream  Túneles sit Simple Internet Transition  Script de inicialización FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

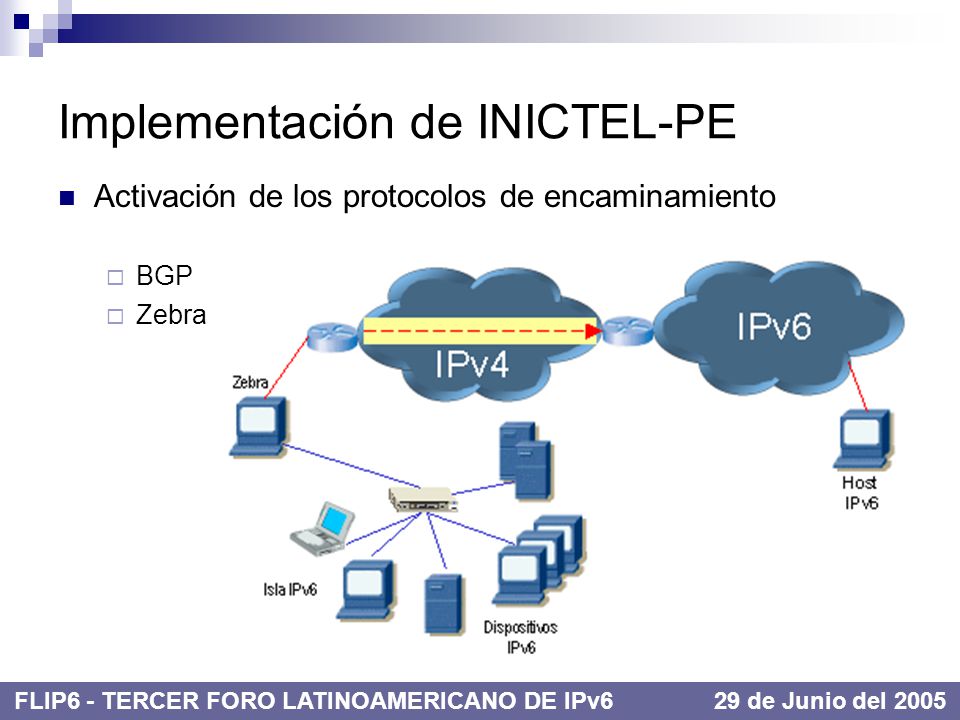

8 Implementación de INICTEL-PE Activación de los protocolos de encaminamiento  BGP  Zebra FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

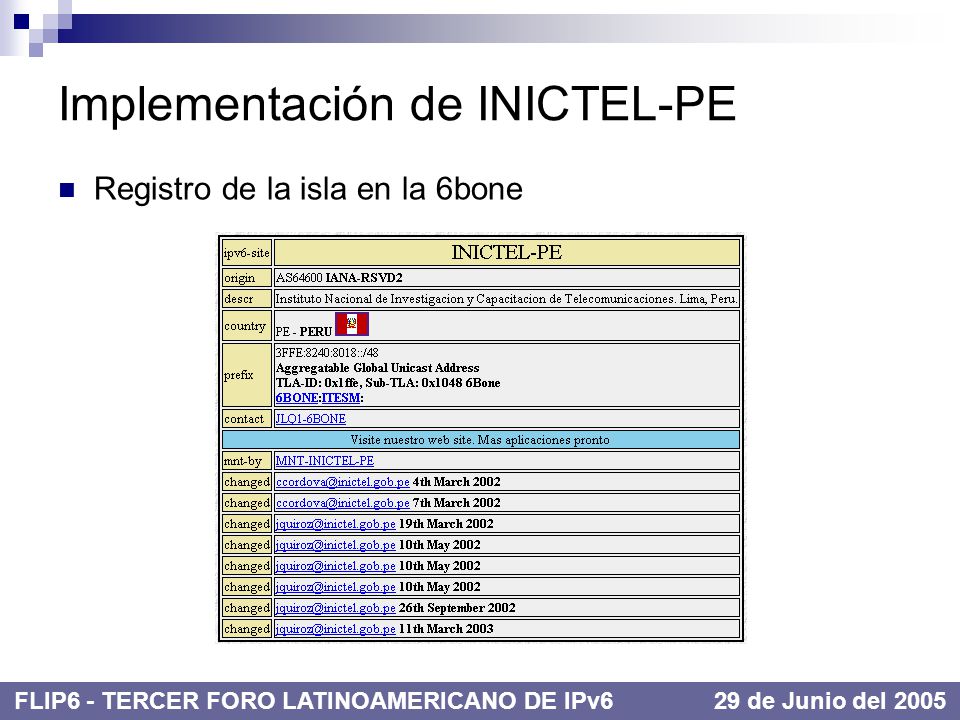

9 Implementación de INICTEL-PE Registro de la isla en la 6bone FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

10 Solicitudes de conexión (20 de Enero 2003) Banco de Materiales Biblioteca Nacional Gilat Itete Millicom Presidencia del Consejo de Ministros Peruvian Linux User Group Prompyme Senati Tribunal de Garantías Constitucionales World SAC FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

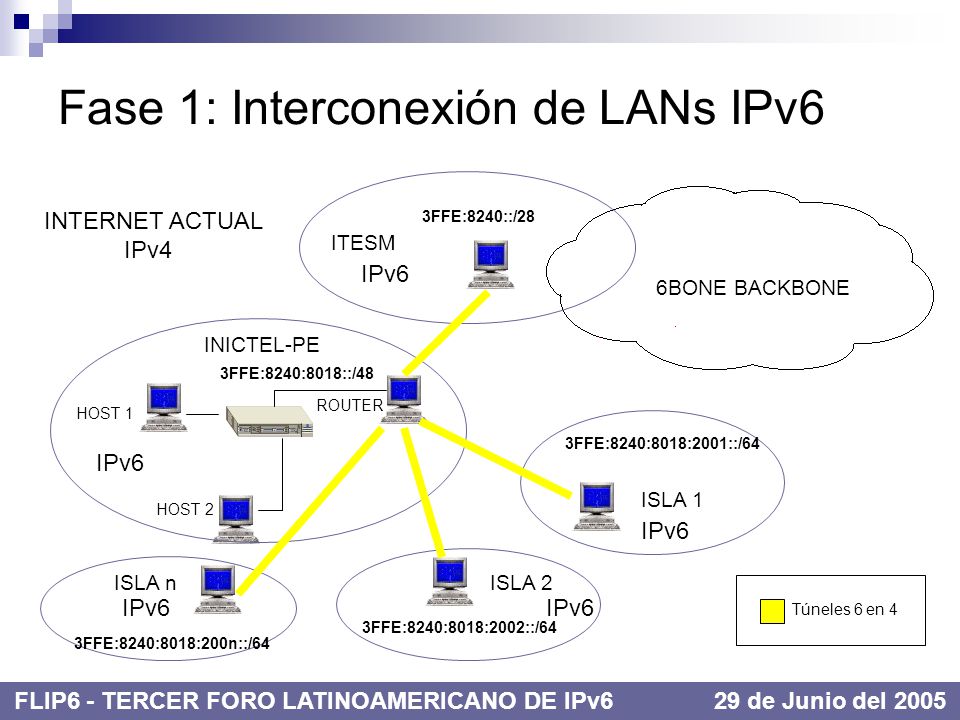

11 Fase 1: Interconexión de LANs IPv6 INICTEL-PE ITESM ISLA n Túneles 6 en 4 ROUTER HOST 1 HOST 2 ISLA 1 6BONE BACKBONE INTERNET ACTUAL IPv4 IPv6 3FFE:8240::/28 3FFE:8240:8018::/48 3FFE:8240:8018:2001::/64 3FFE:8240:8018:200n::/64 ISLA 2 IPv6 3FFE:8240:8018:2002::/64 FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

12 Interconexión de LANs IPv6 y peering con un ISP de Indonesia INICTEL-PE ITESM ISLA n Túneles 6 en 4 ROUTER HOST 1 HOST 2 CBNIPV6-ID 6BONE BACKBONE INTERNET ACTUAL IPv4 IPv6 3FFE:8240::/28 3FFE:8240:8018::/48 2001:D10::/32 3FFE:8240:8018:200n::/64 ISLA 2 IPv6 3FFE:8240:8018:2002::/64 FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005 Peering

13 Instalación de aplicaciones SSH Apache 2 Bind-9.2.2 Postnuke 0.723 FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

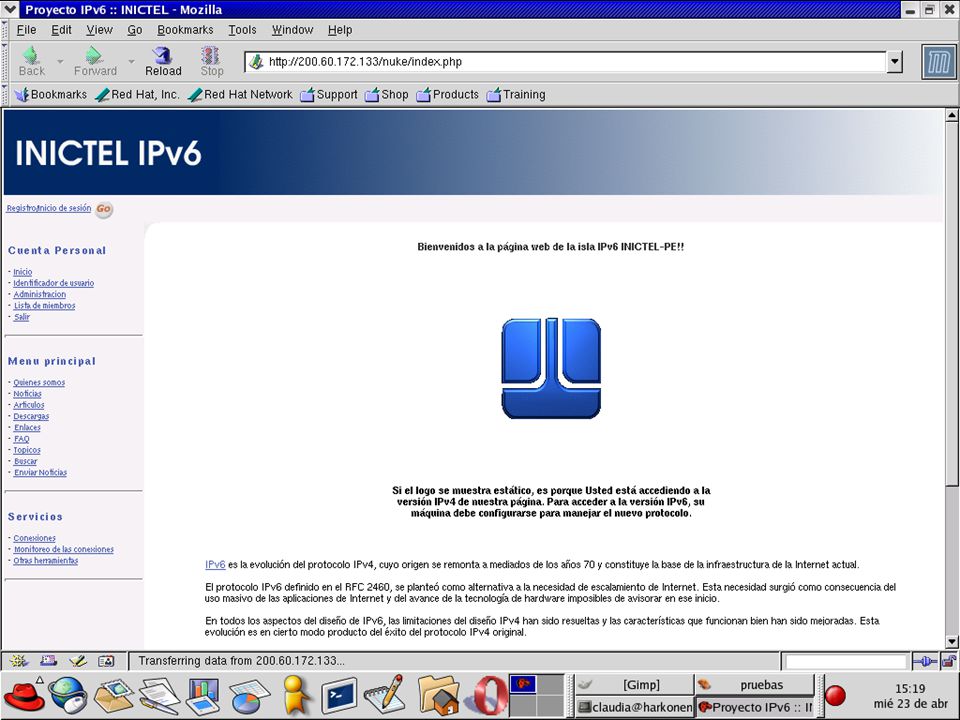

14

15

16 Fase 2 del proyecto Estado: en ejecución. Objetivos  Establecimiento del backbone IPv6  Implementación de las capacidades de Calidad de Servicio.  Implementación del soporte de movilidad IPv6  RAAP en IPv6 FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

17 Backbone IPv6 FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

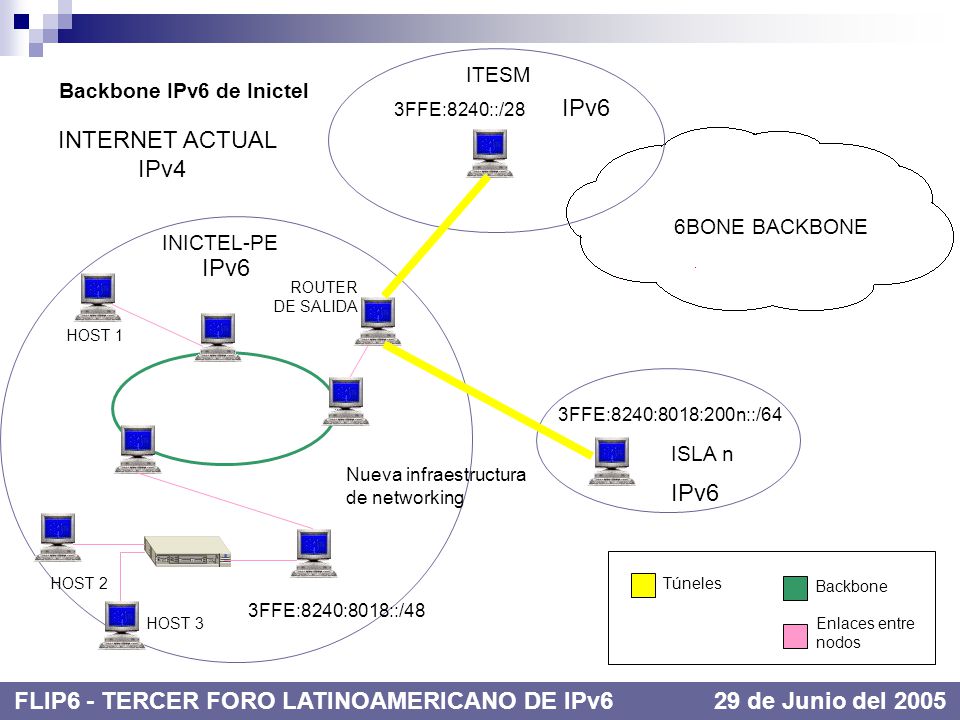

18 INICTEL-PE ITESM Túneles ROUTER DE SALIDA HOST 1 HOST 2 ISLA n 6BONE BACKBONE INTERNET ACTUAL IPv4 IPv6 3FFE:8240::/28 3FFE:8240:8018::/48 3FFE:8240:8018:200n::/64 Backbone IPv6 de Inictel HOST 3 Backbone Enlaces entre nodos FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005 Nueva infraestructura de networking

19 Movilidad IPv6 FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

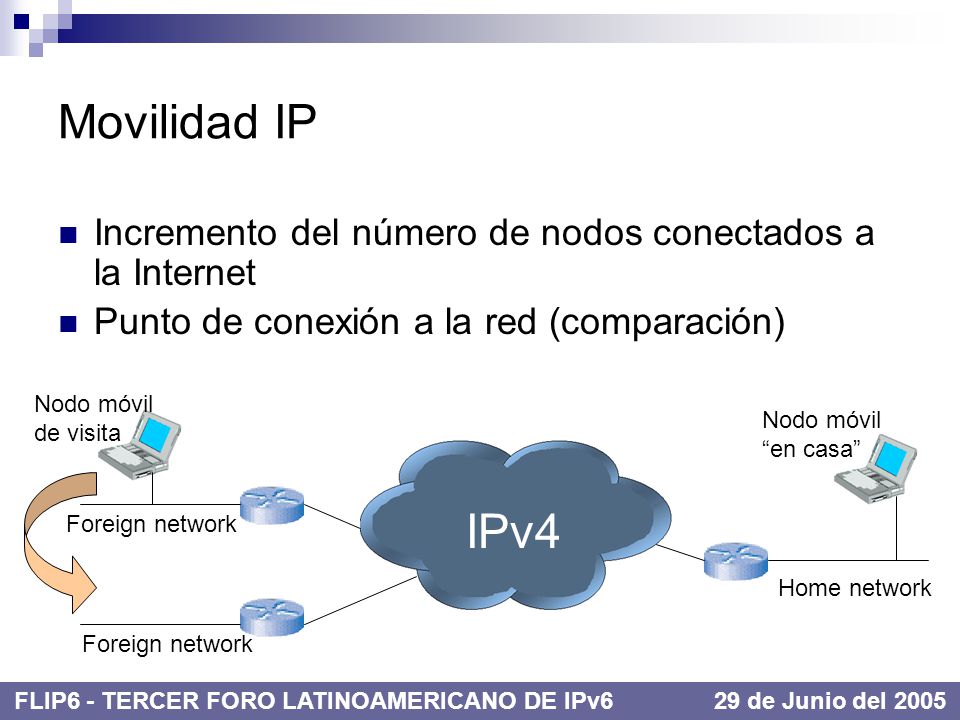

20 Movilidad IP Incremento del número de nodos conectados a la Internet Punto de conexión a la red (comparación) IPv4 Home network Foreign network Nodo móvil “en casa” Nodo móvil de visita FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

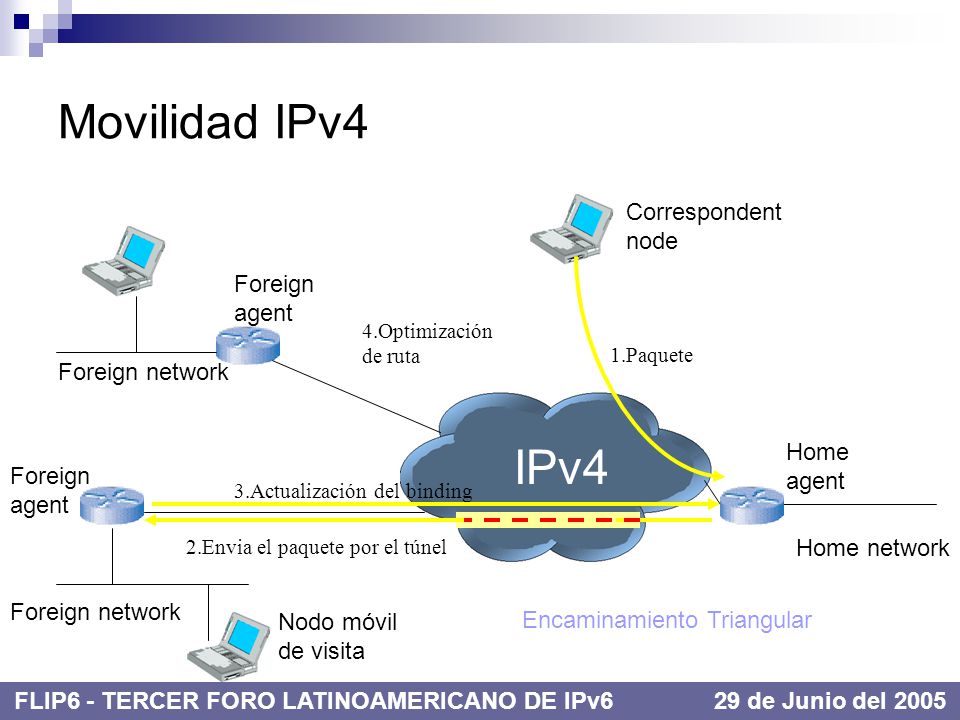

21 Movilidad IPv4 IPv4 Home network Foreign network Home agent Foreign agent Foreign agent Nodo móvil de visita Correspondent node 1.Paquete 2.Envia el paquete por el túnel 3.Actualización del binding 4.Optimización de ruta Encaminamiento Triangular FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

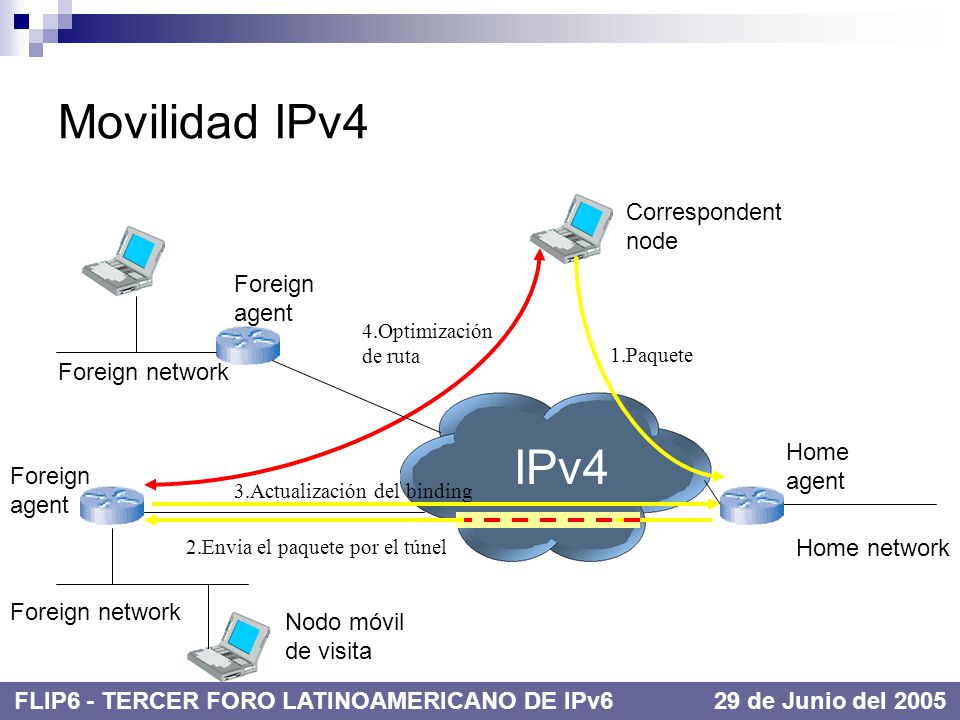

22 Movilidad IPv4 IPv4 Home network Foreign network Home agent Foreign agent Foreign agent Nodo móvil de visita Correspondent node 1.Paquete 2.Envia el paquete por el túnel 3.Actualización del binding 4.Optimización de ruta FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

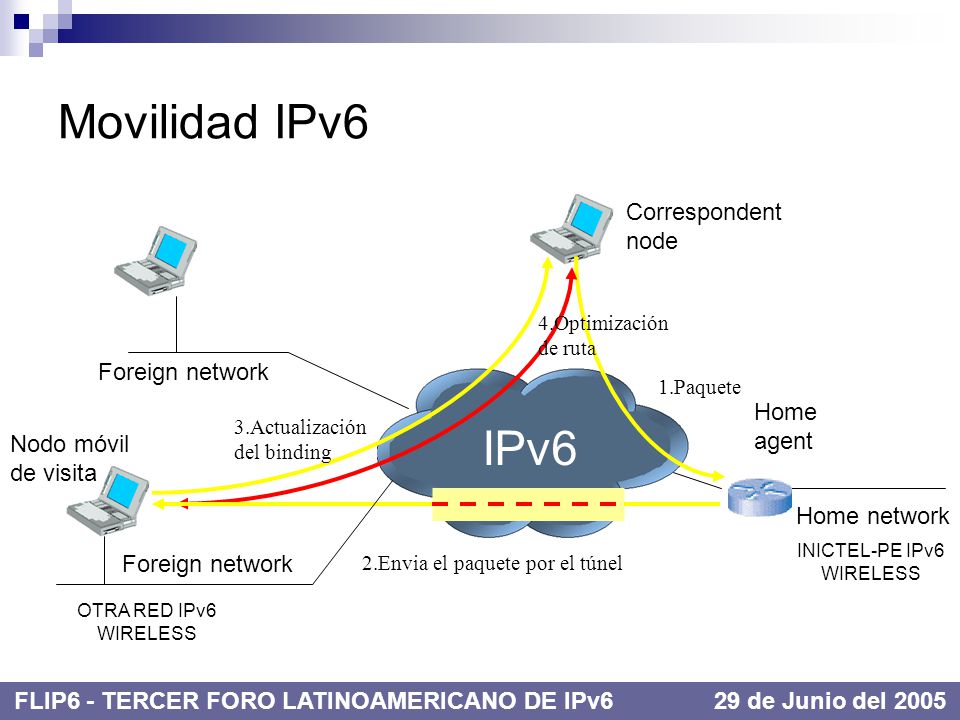

23 Movilidad IPv6 IPv6 Home network Foreign network Home agent Nodo móvil de visita Correspondent node 1.Paquete 2.Envia el paquete por el túnel 3.Actualización del binding 4.Optimización de ruta FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005 INICTEL-PE IPv6 WIRELESS OTRA RED IPv6 WIRELESS

24 Red Académica Avanzada Peruana FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

25 Red Académica Avanzada Peruana RAAP FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005 INICTEL RAAP UNMSM IPv6 en MPLS GnomeMeeting Piloto Videoconferencia

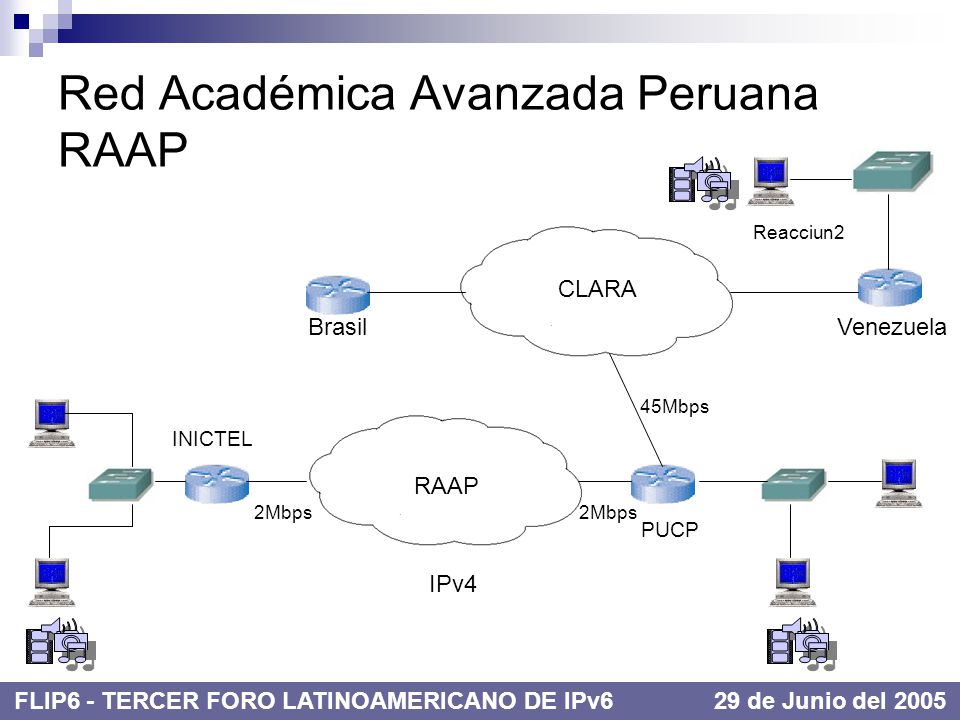

26 Red Académica Avanzada Peruana RAAP FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005 INICTEL RAAP CLARA BrasilVenezuela PUCP IPv4 Reacciun2 45Mbps 2Mbps

27 Proyectos Futuros FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005

28 Gracias por su atención http://ipv6.inictel.gob.pe http://[3ffe:8240:8018:1::1http://[3ffe:8240:8018:1::1] ccordova@inictel.gob.pe FLIP6 - TERCER FORO LATINOAMERICANO DE IPv6 29 de Junio del 2005
