INSTALACION DE ALARMA SHERLOC EN SOUL AM
2

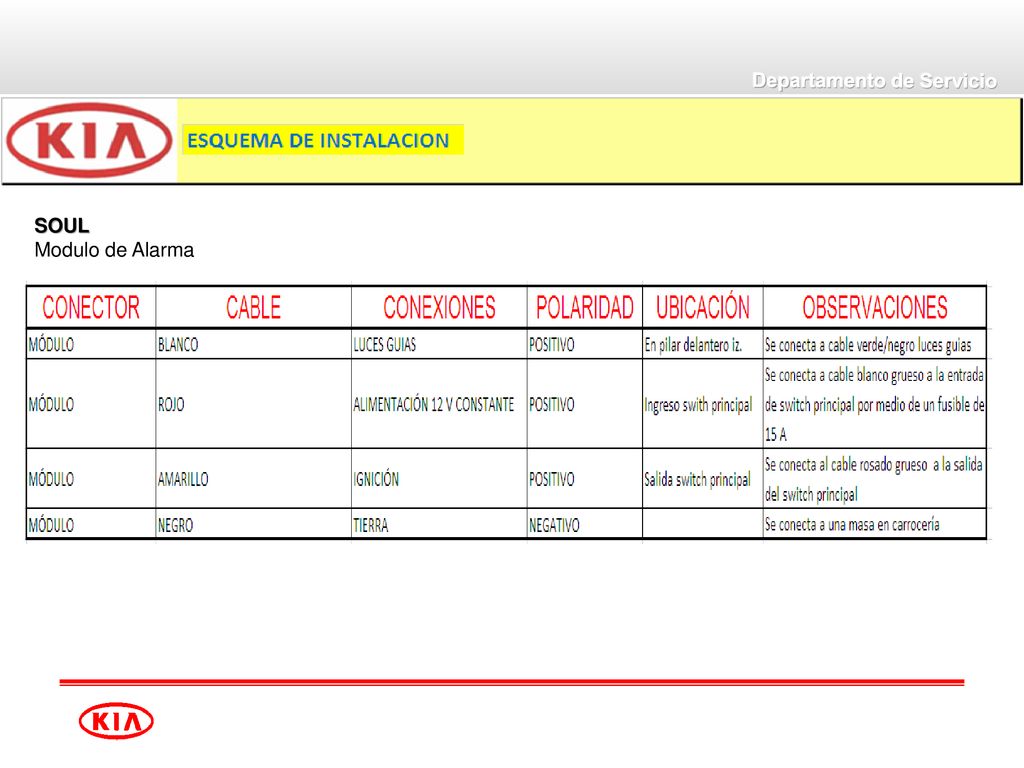

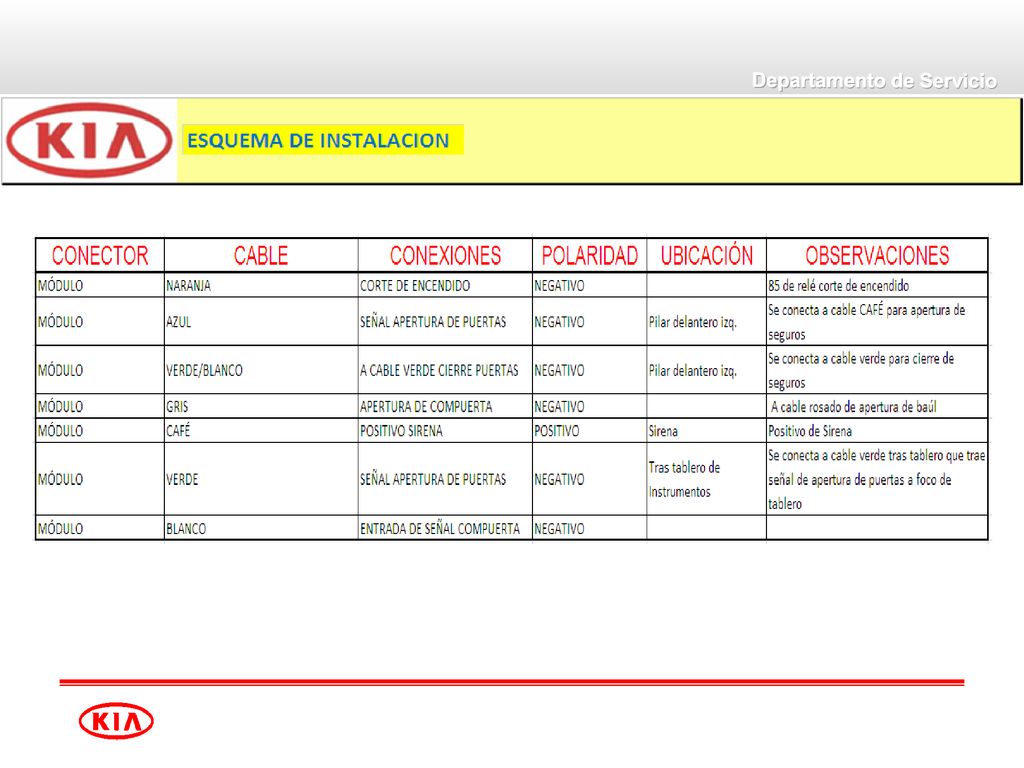

SOUL Modulo de Alarma
4

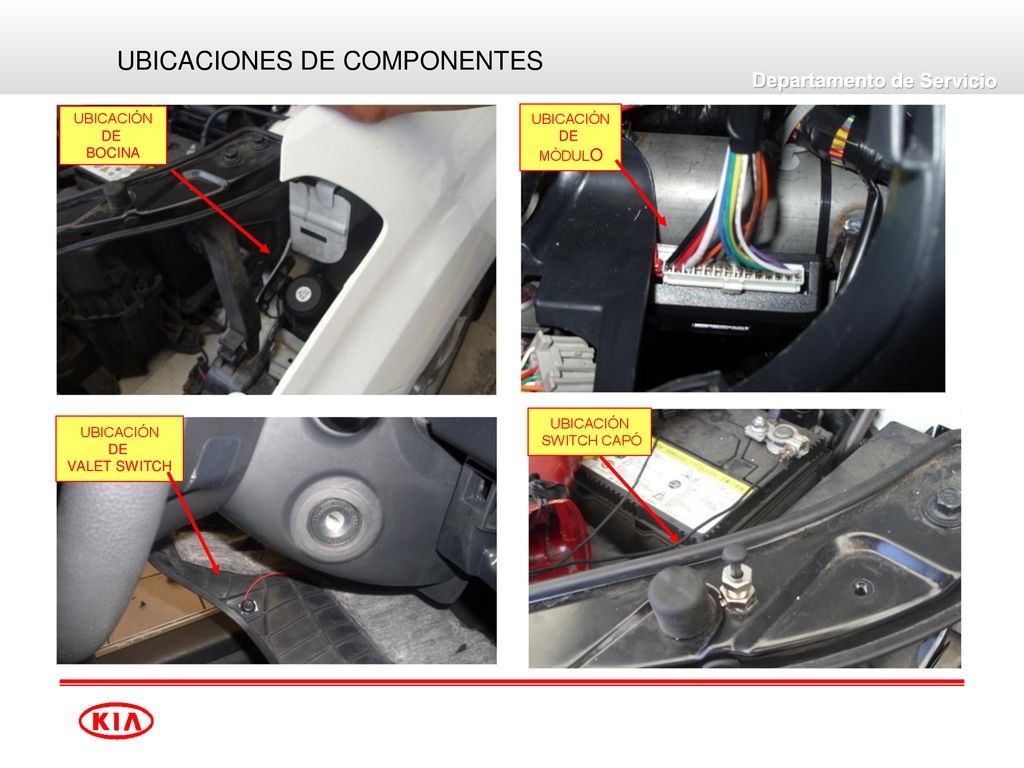

UBICACIONES DE COMPONENTES
UBICACIÓN DE BOCINA UBICACIÓN DE MÒDULO UBICACIÓN SWITCH CAPÓ UBICACIÓN DE VALET SWITCH
5

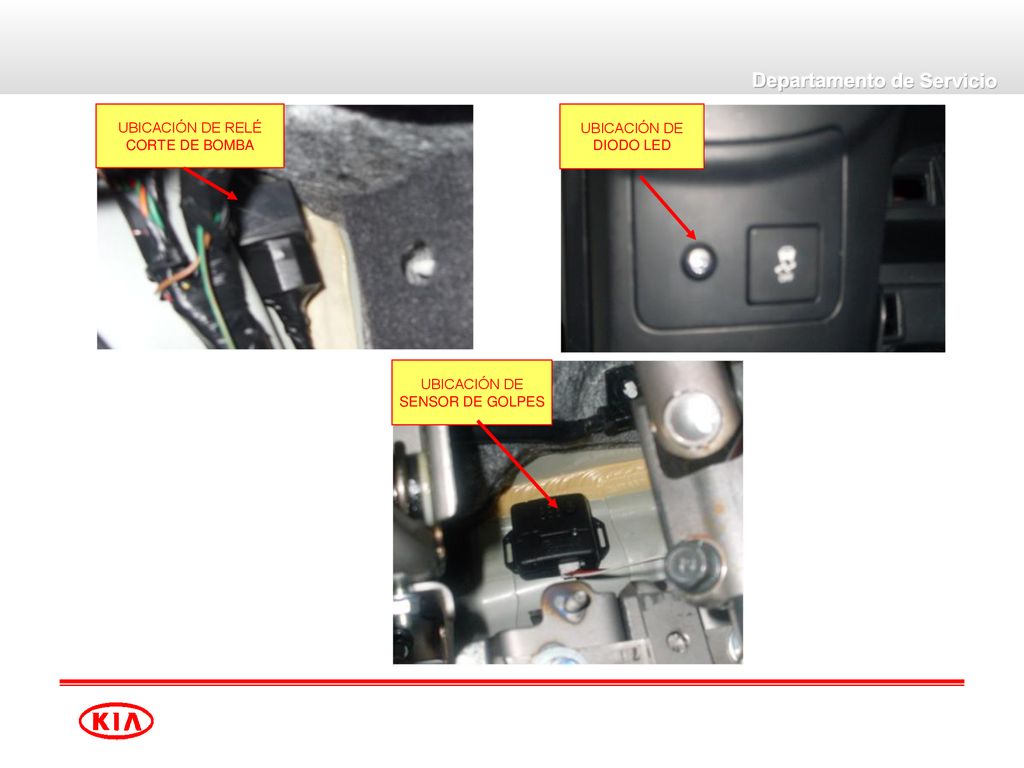

UBICACIÓN DE RELÉ CORTE DE BOMBA UBICACIÓN DE DIODO LED UBICACIÓN DE SENSOR DE GOLPES
6

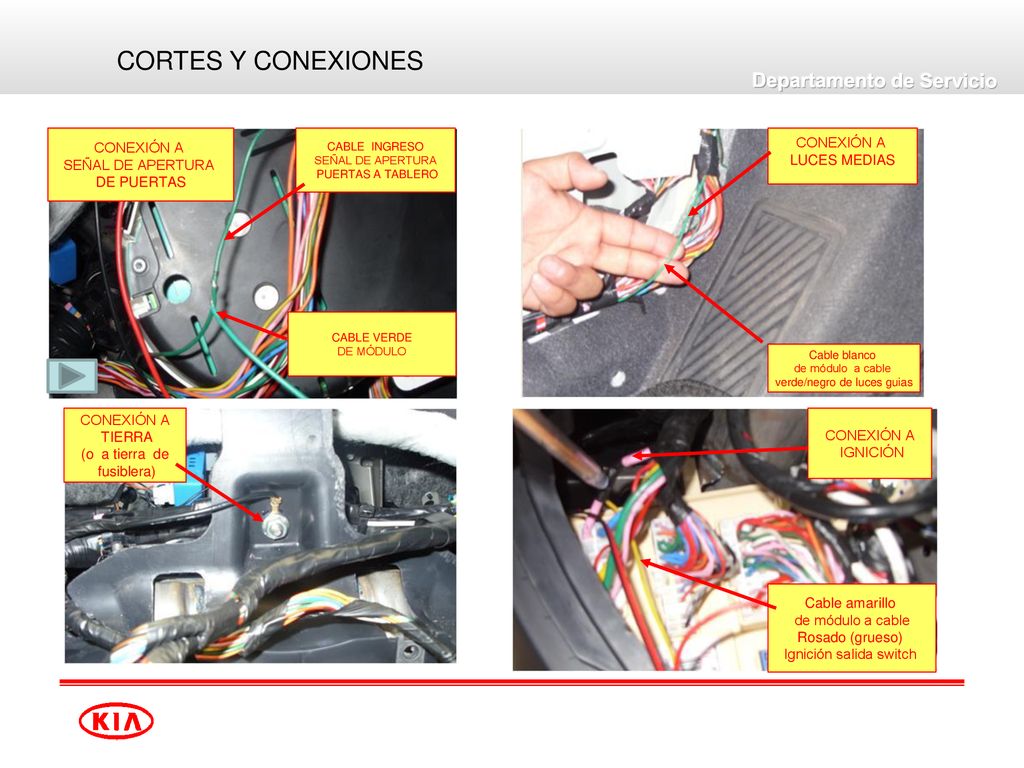

CORTES Y CONEXIONES CONEXIÓN A CONEXIÓN A SEÑAL DE APERTURA
DE PUERTAS CABLE INGRESO SEÑAL DE APERTURA PUERTAS A TABLERO CONEXIÓN A LUCES MEDIAS CABLE VERDE DE MÓDULO Cable blanco de módulo a cable verde/negro de luces guias CONEXIÓN A TIERRA (o a tierra de fusiblera) CONEXIÓN A IGNICIÓN Cable amarillo de módulo a cable Rosado (grueso) Ignición salida switch
7

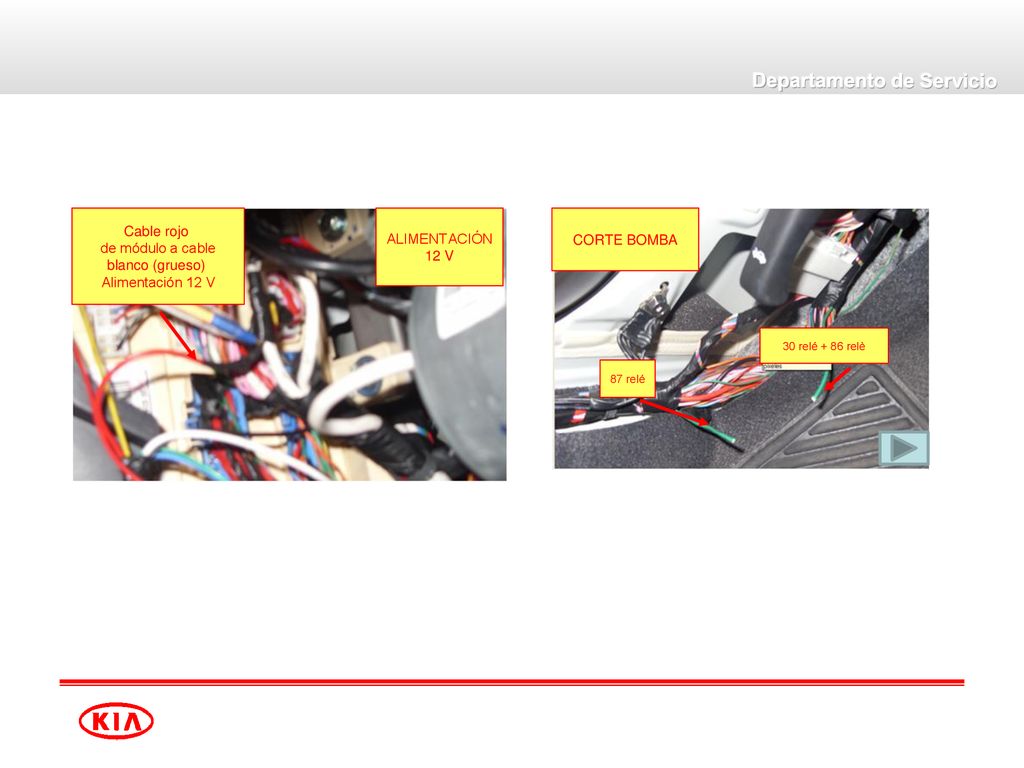

Cable rojo de módulo a cable blanco (grueso) Alimentación 12 V
CORTE BOMBA 30 relé + 86 relè 87 relé
8

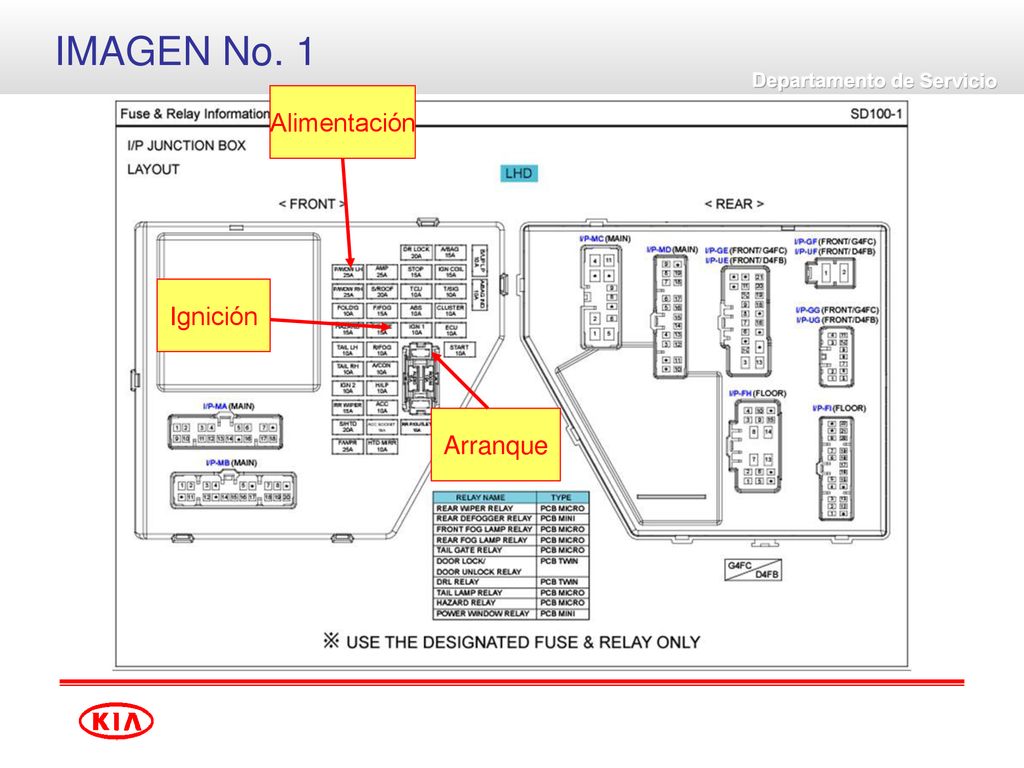

IMAGEN No. 1 Alimentación Ignición Arranque
9

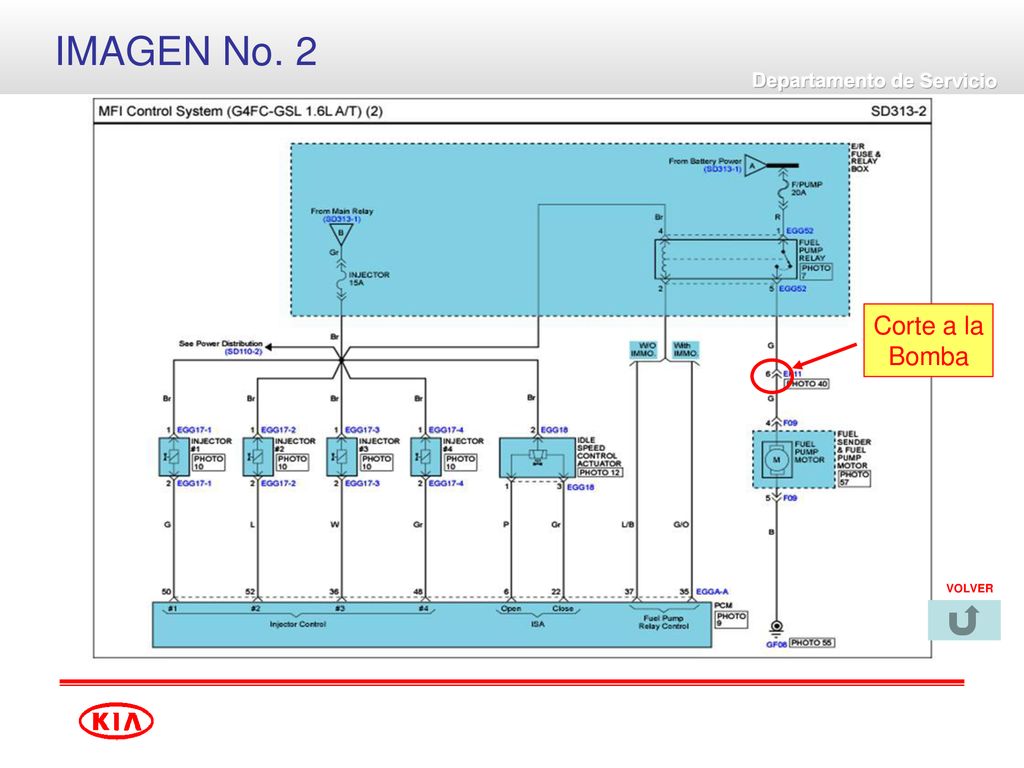

IMAGEN No. 2 Corte a la Bomba VOLVER
10

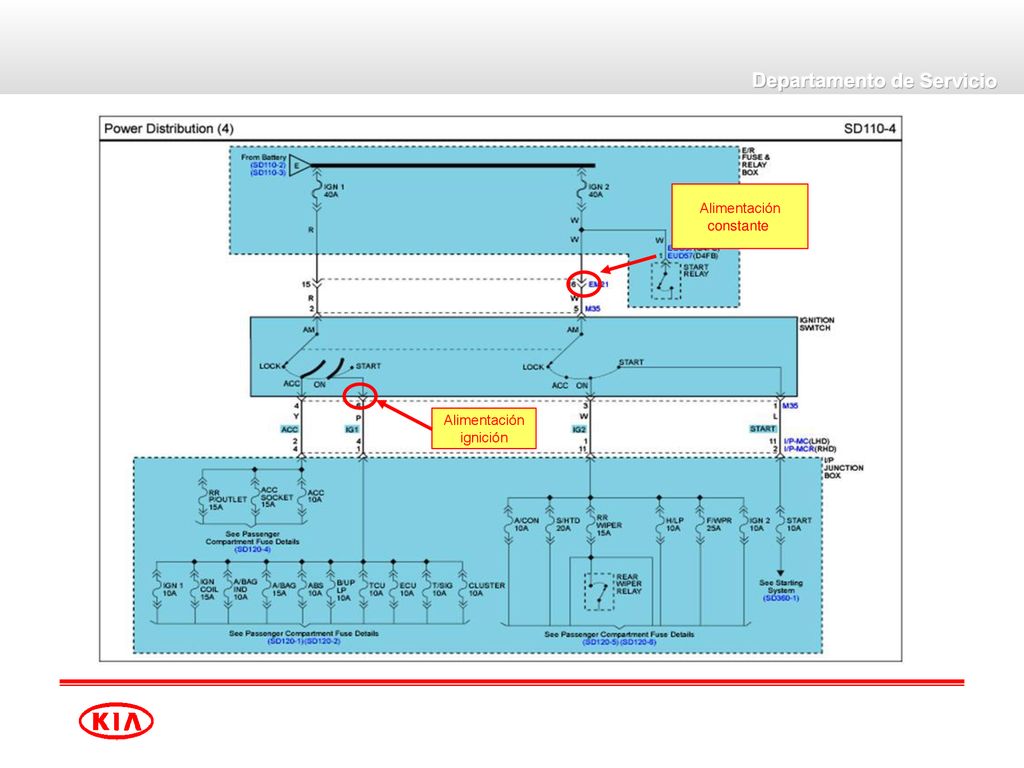

Alimentación constante Alimentación ignición
11

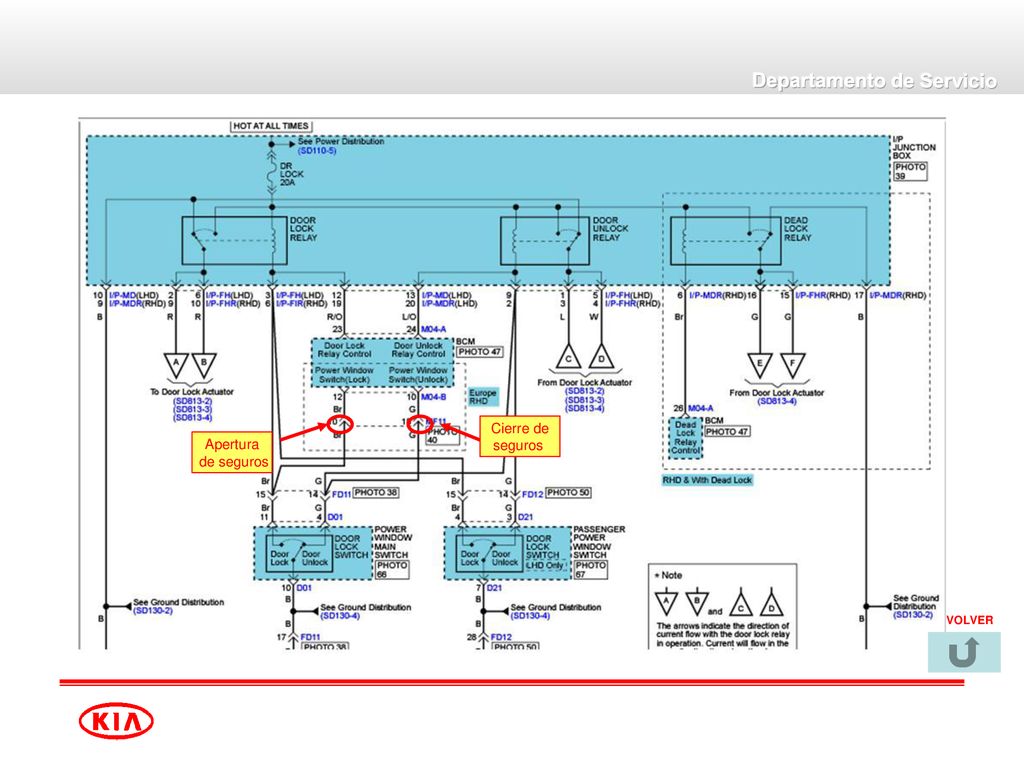

Cierre de seguros Apertura de seguros VOLVER
