1 Relevador anunciador

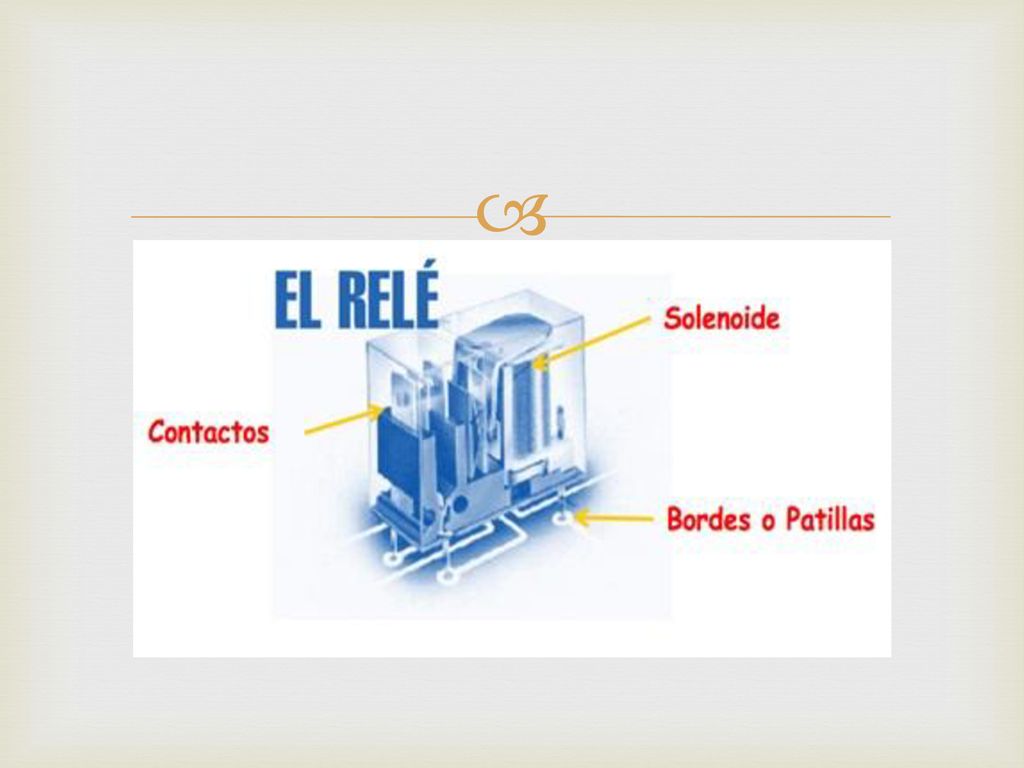

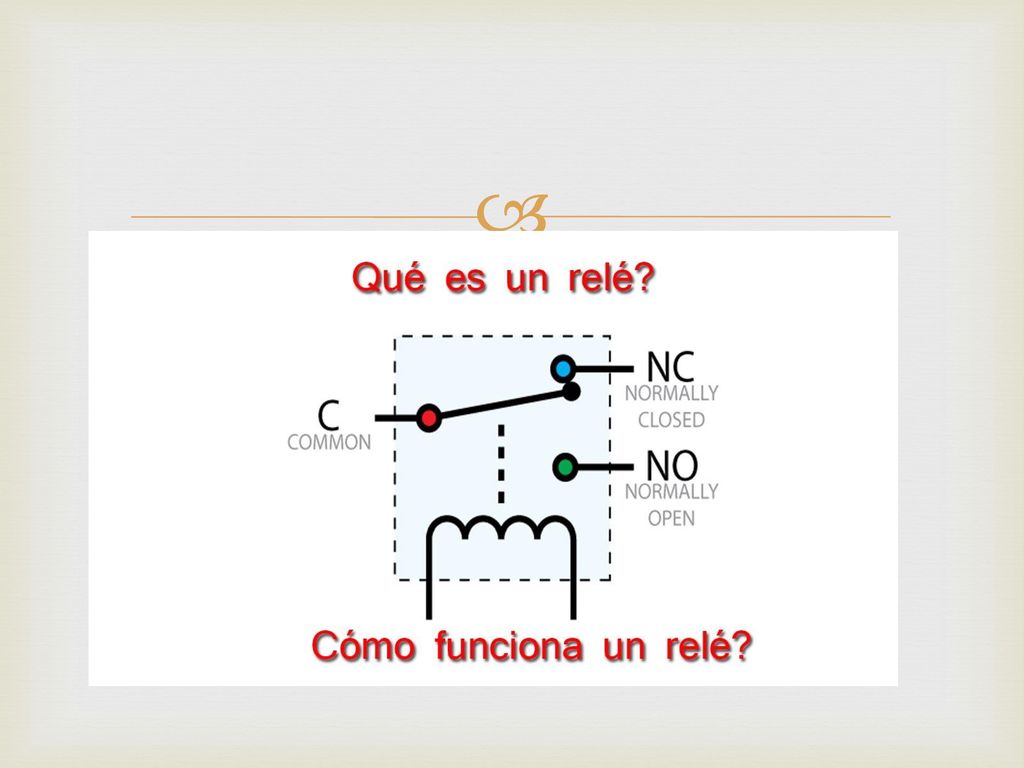

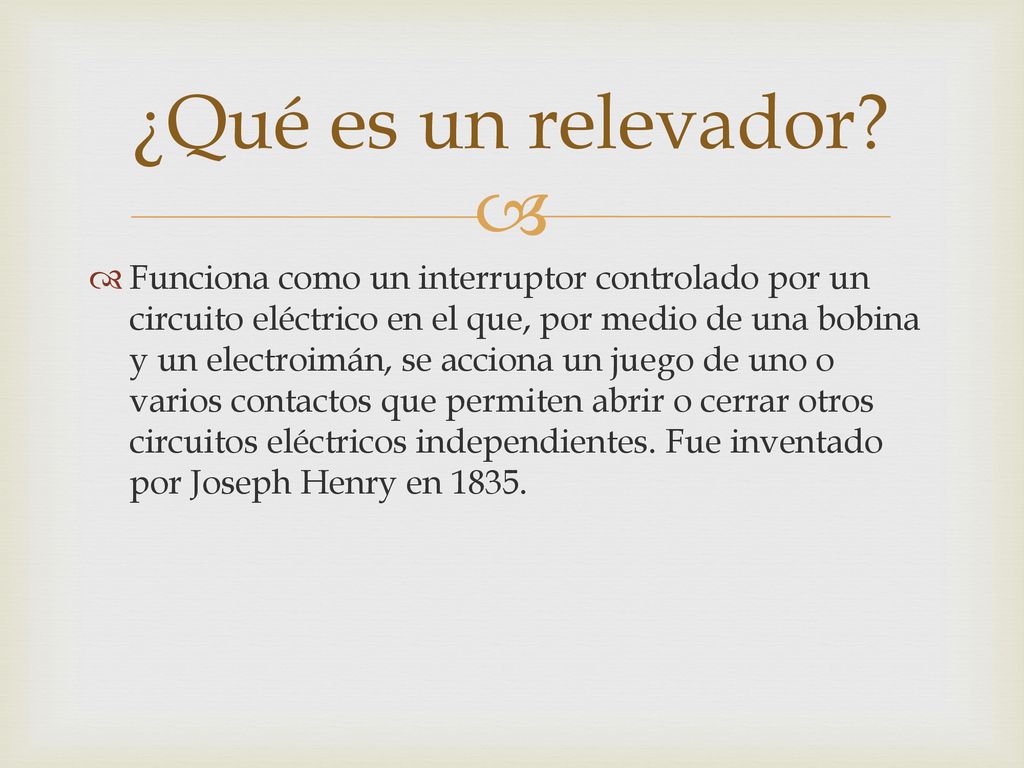

2 ¿Qué es un relevador? Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. Fue inventado por Joseph Henry en 1835.

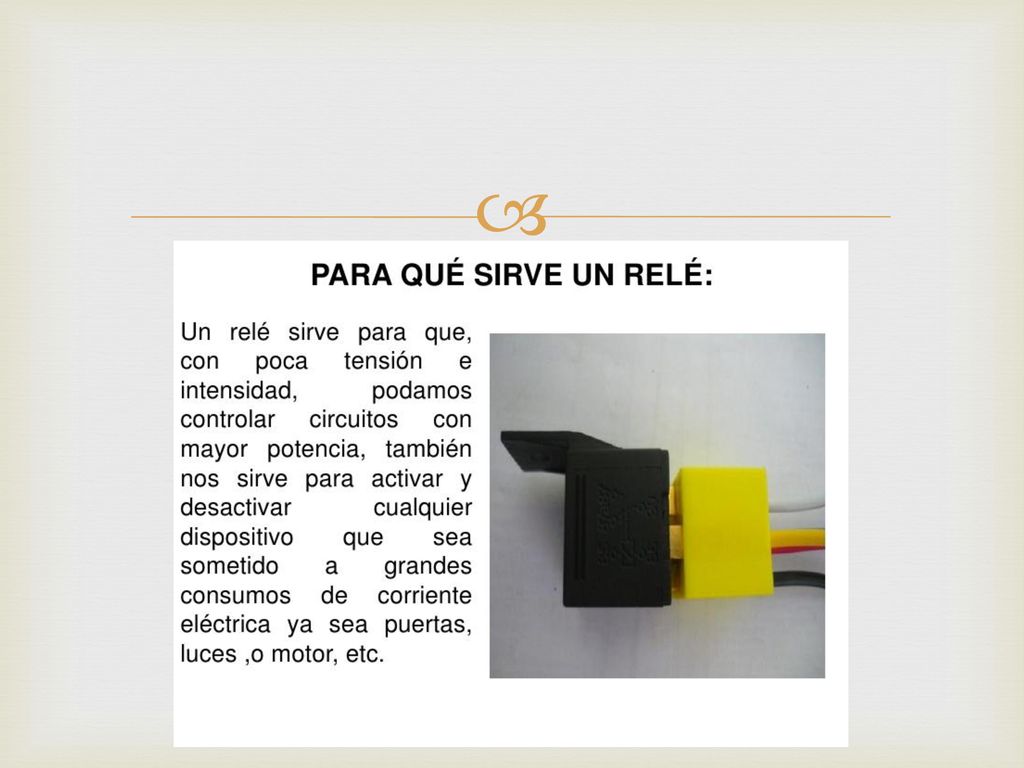

3

4

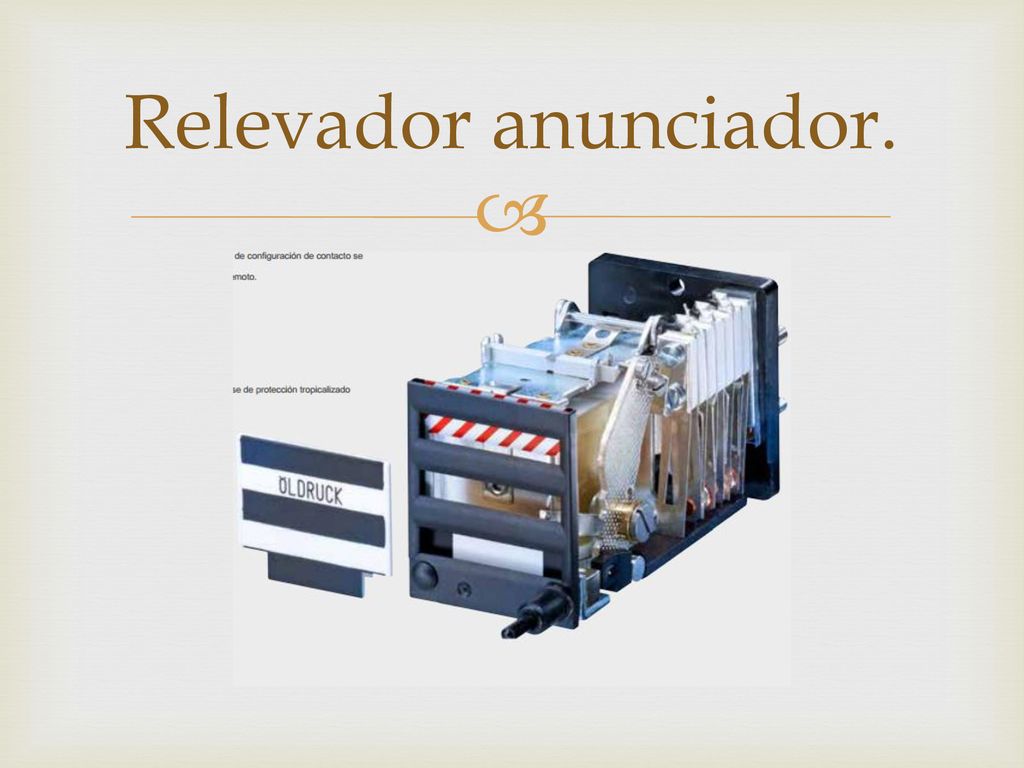

5 Relevador anunciador.

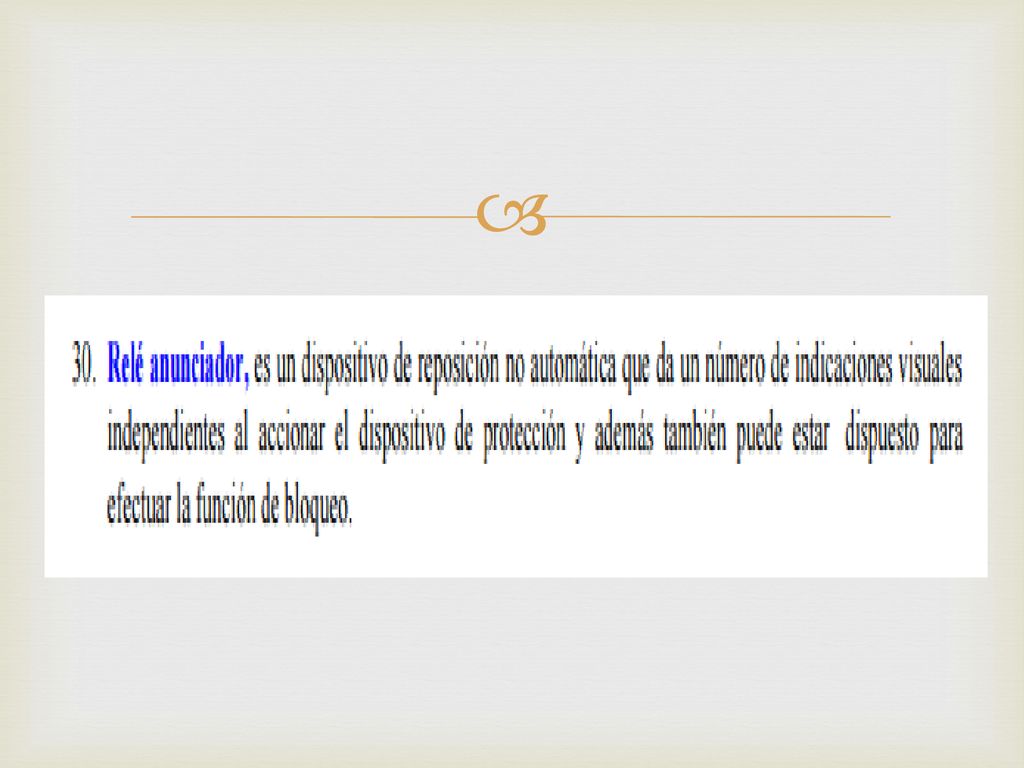

6

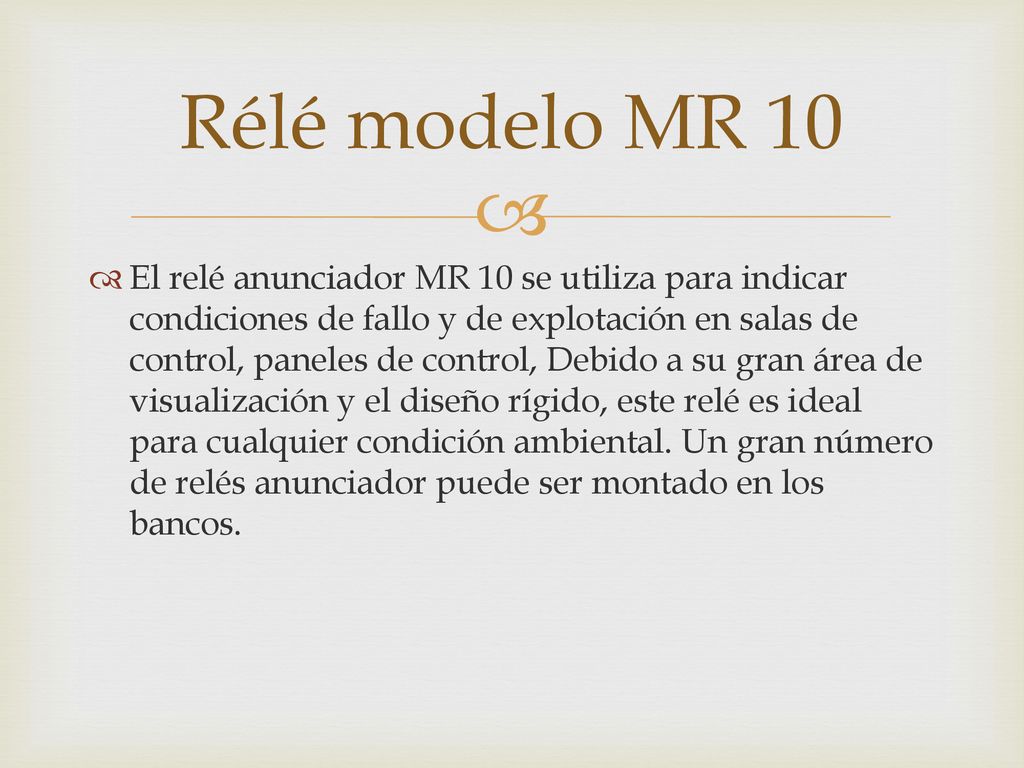

7 Rélé modelo MR 10 El relé anunciador MR 10 se utiliza para indicar condiciones de fallo y de explotación en salas de control, paneles de control, Debido a su gran área de visualización y el diseño rígido, este relé es ideal para cualquier condición ambiental. Un gran número de relés anunciador puede ser montado en los bancos.

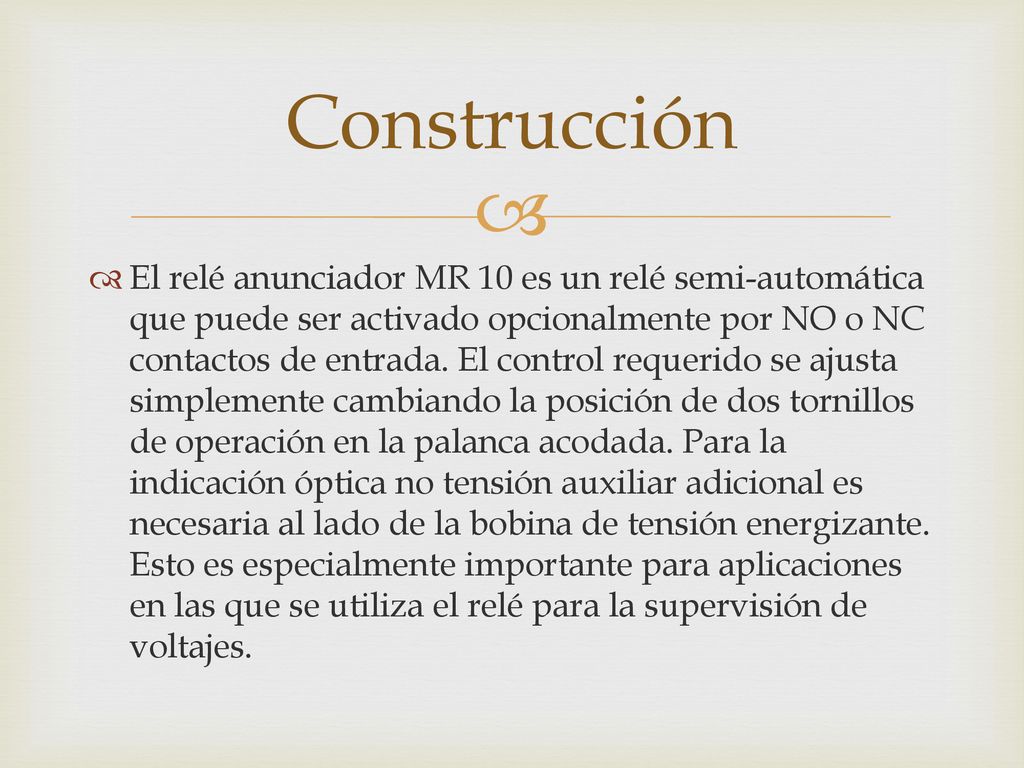

8 Construcción El relé anunciador MR 10 es un relé semi-automática que puede ser activado opcionalmente por NO o NC contactos de entrada. El control requerido se ajusta simplemente cambiando la posición de dos tornillos de operación en la palanca acodada. Para la indicación óptica no tensión auxiliar adicional es necesaria al lado de la bobina de tensión energizante. Esto es especialmente importante para aplicaciones en las que se utiliza el relé para la supervisión de voltajes.

9

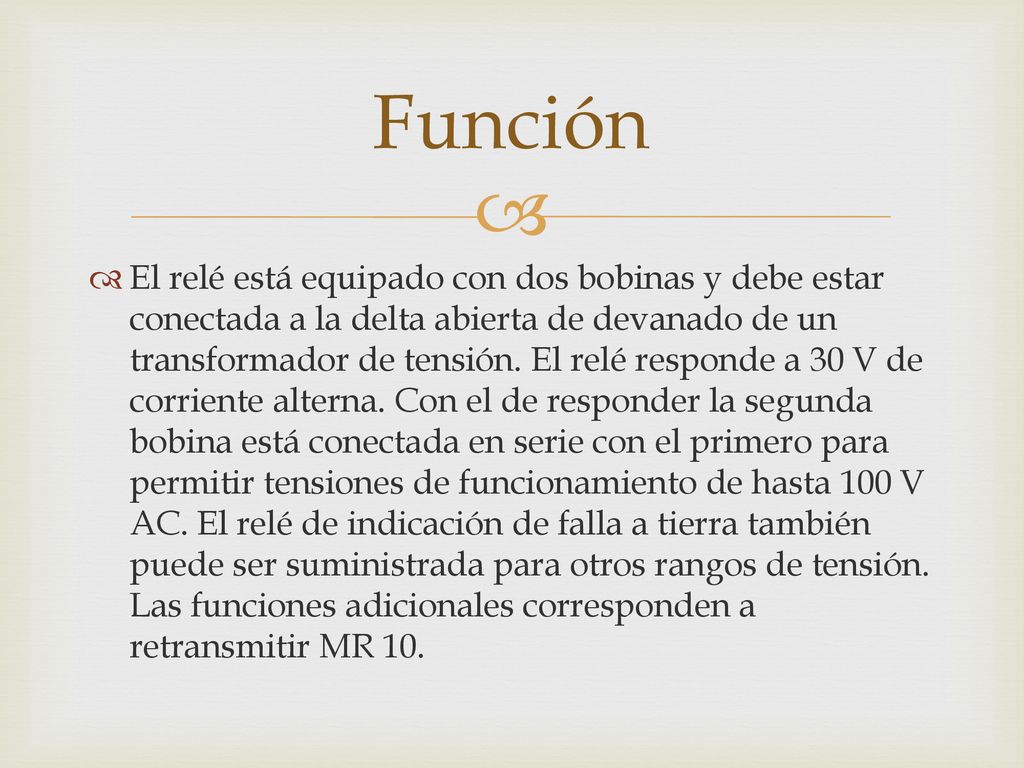

10 Función El relé está equipado con dos bobinas y debe estar conectada a la delta abierta de devanado de un transformador de tensión. El relé responde a 30 V de corriente alterna. Con el de responder la segunda bobina está conectada en serie con el primero para permitir tensiones de funcionamiento de hasta 100 V AC. El relé de indicación de falla a tierra también puede ser suministrada para otros rangos de tensión. Las funciones adicionales corresponden a retransmitir MR 10.
