Figura 12.2 Sistema bifásico de tres conductores

Presentación del tema: "Figura 12.2 Sistema bifásico de tres conductores"— Transcripción de la presentación:

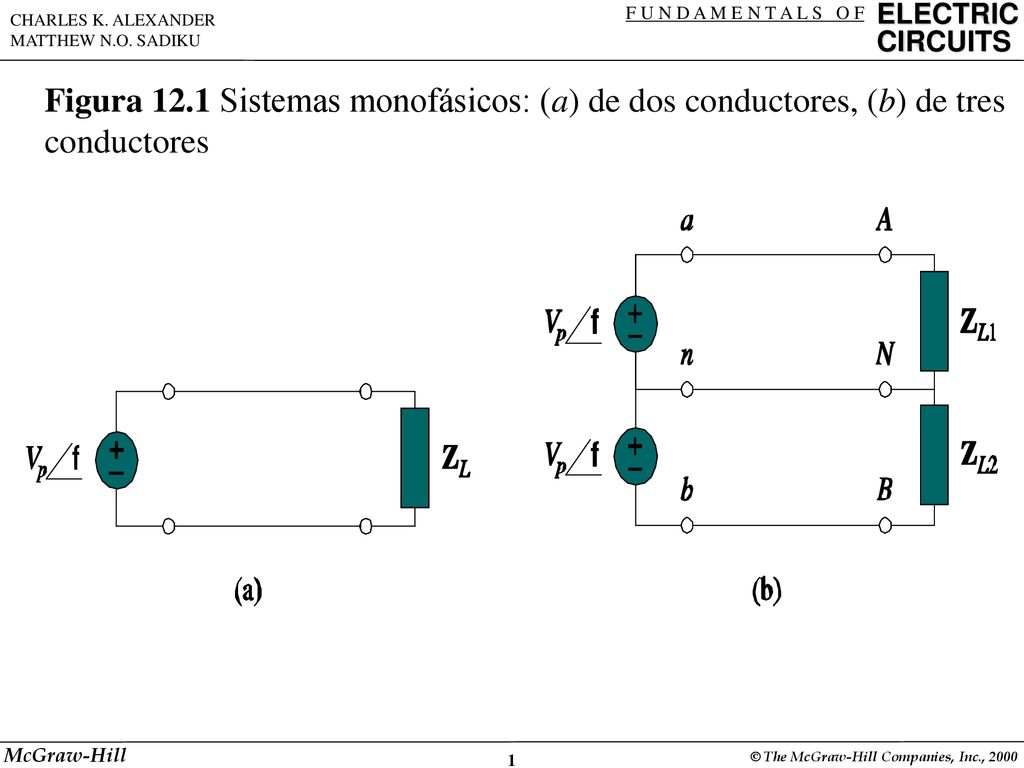

1 Figura 12.1 Sistemas monofásicos: (a) de dos conductores, (b) de tres conductores

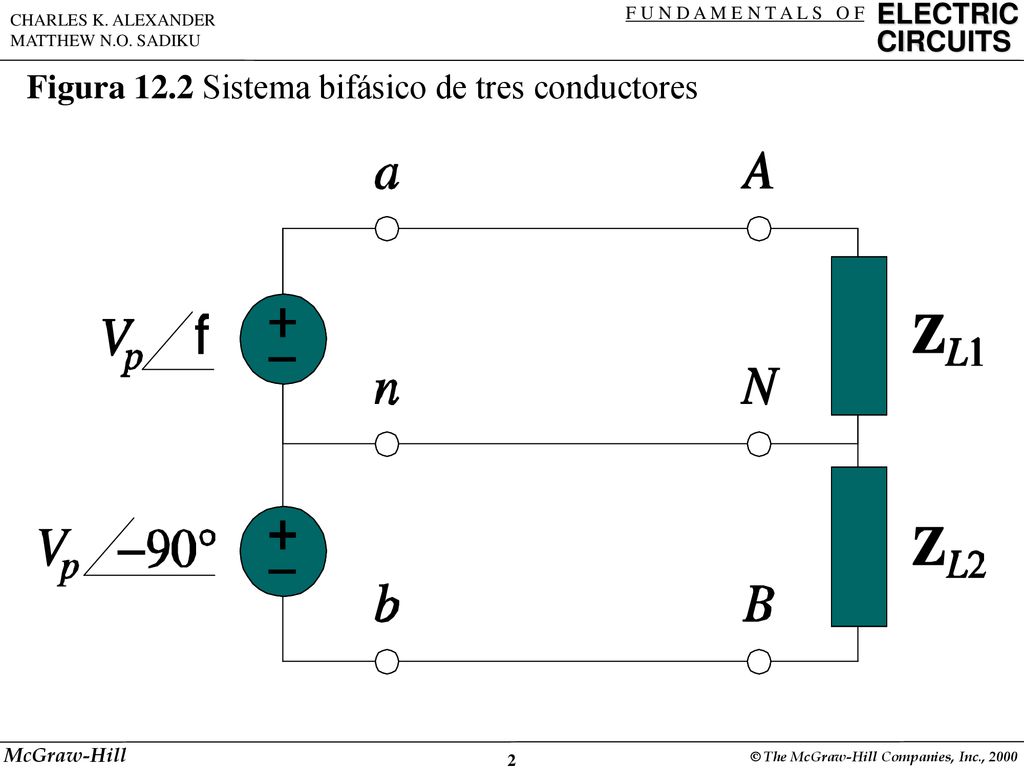

2 Figura 12.2 Sistema bifásico de tres conductores

3 Figura 12.3 Sistema trifásico de cuatro conductores

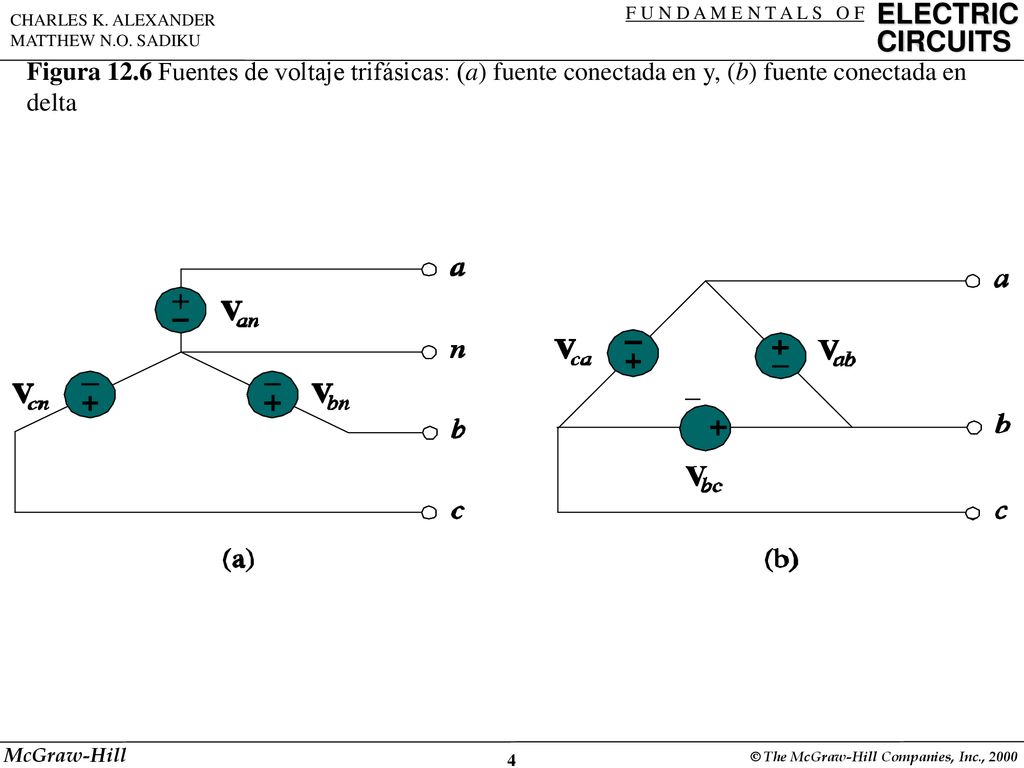

4 Figura 12.6 Fuentes de voltaje trifásicas: (a) fuente conectada en y, (b) fuente conectada en delta

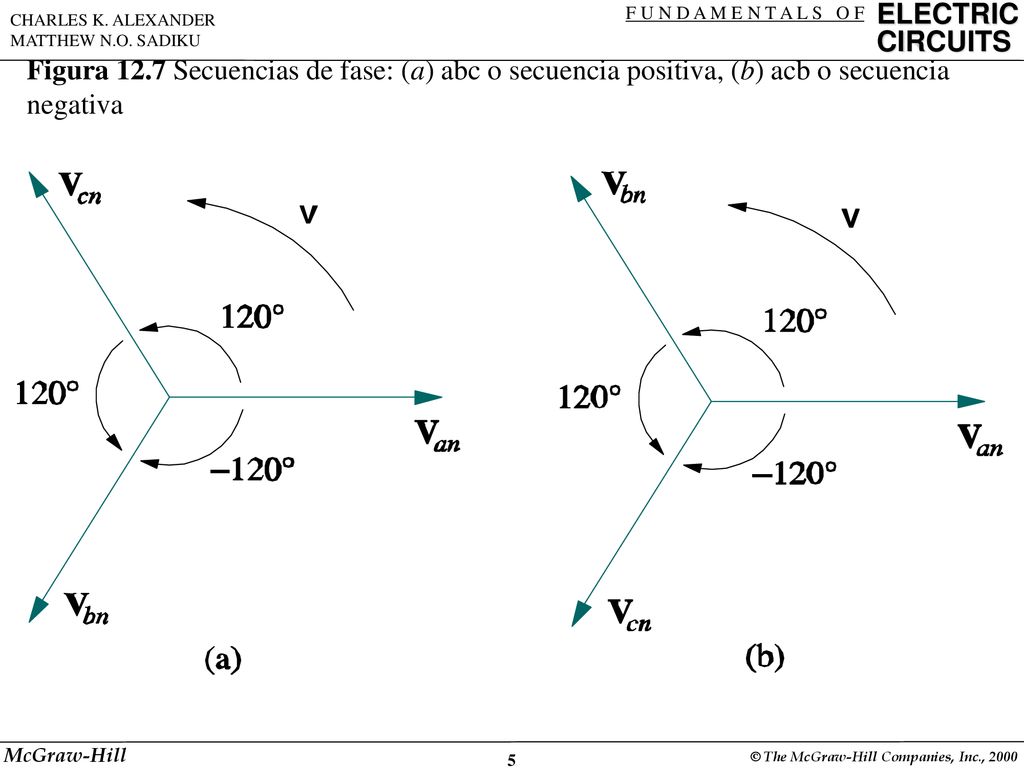

5 Figura 12.7 Secuencias de fase: (a) abc o secuencia positiva, (b) acb o secuencia negativa

6 Figura 12.8 Dos posibles configuraciones de carga trifásica: (a) carga conectada en y, (b) carga conectada en delta

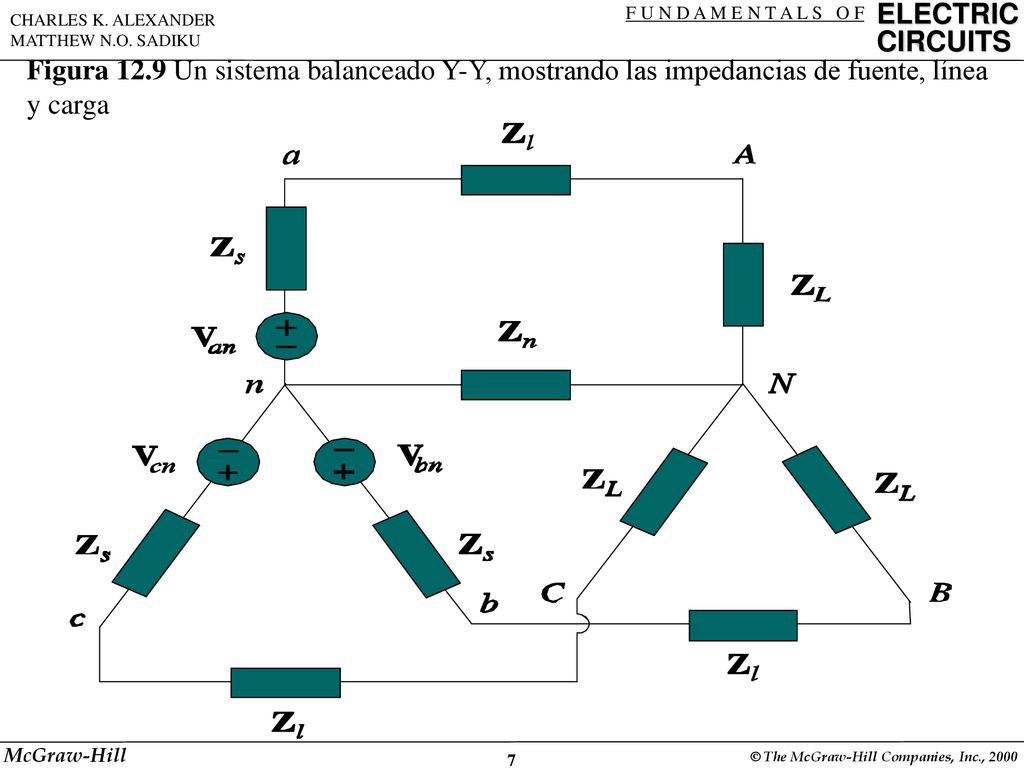

7 Figura 12.9 Un sistema balanceado Y-Y, mostrando las impedancias de fuente, línea y carga

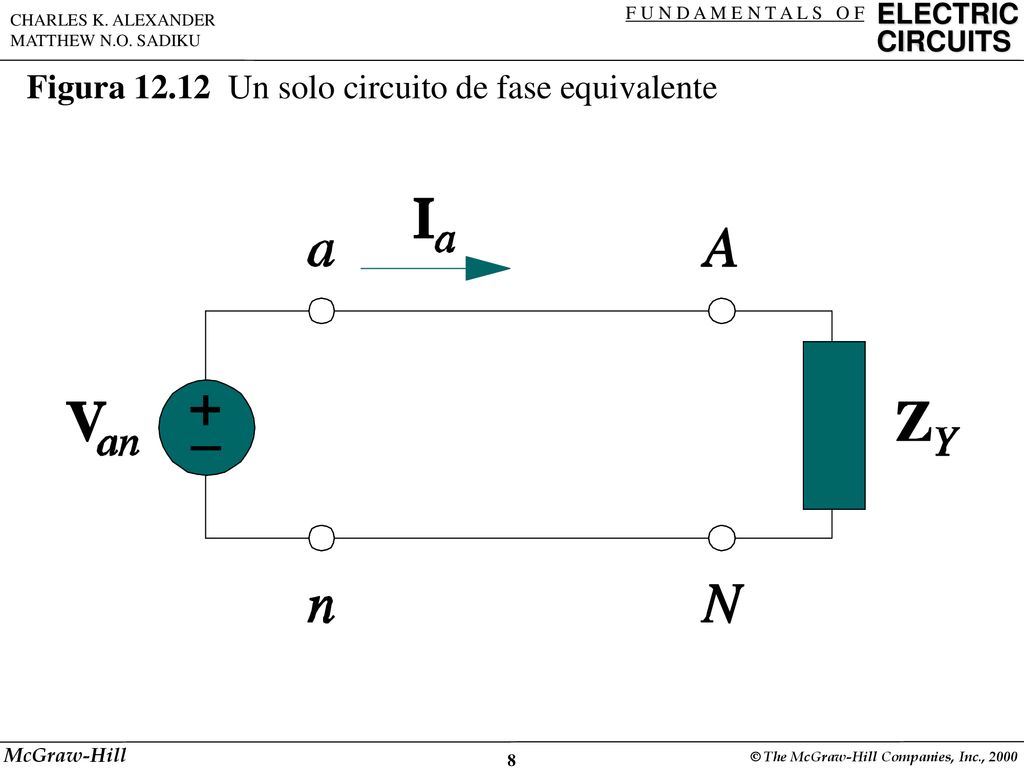

8 Figura 12.12 Un solo circuito de fase equivalente

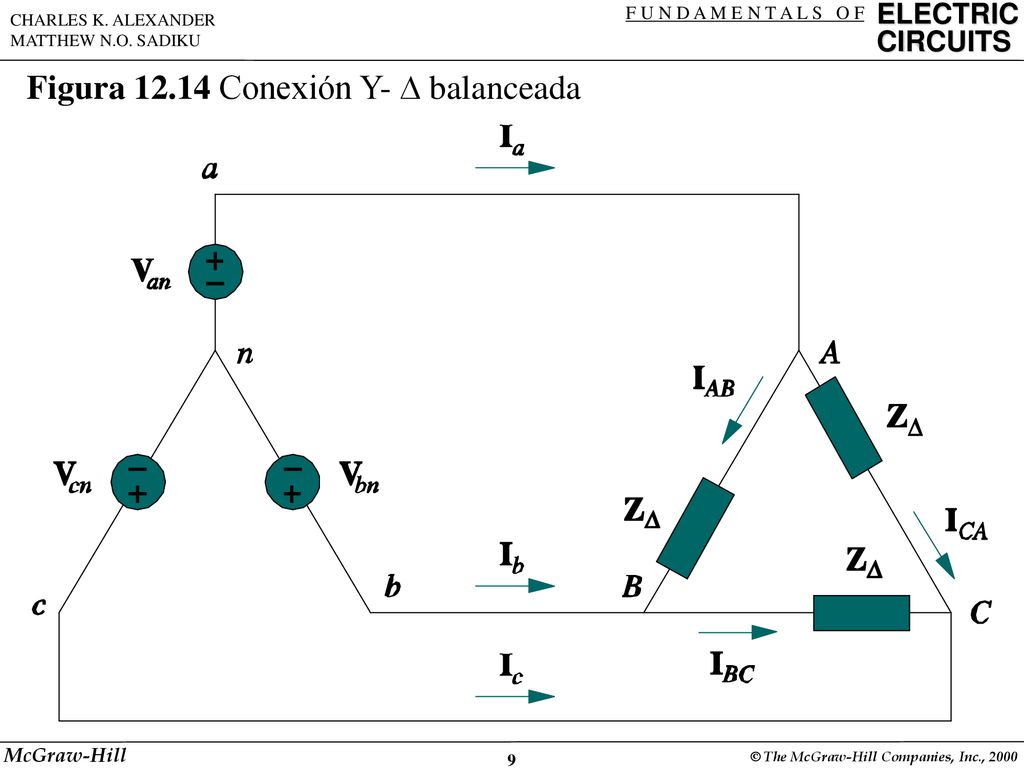

9 Figura 12.14 Conexión Y-  balanceada

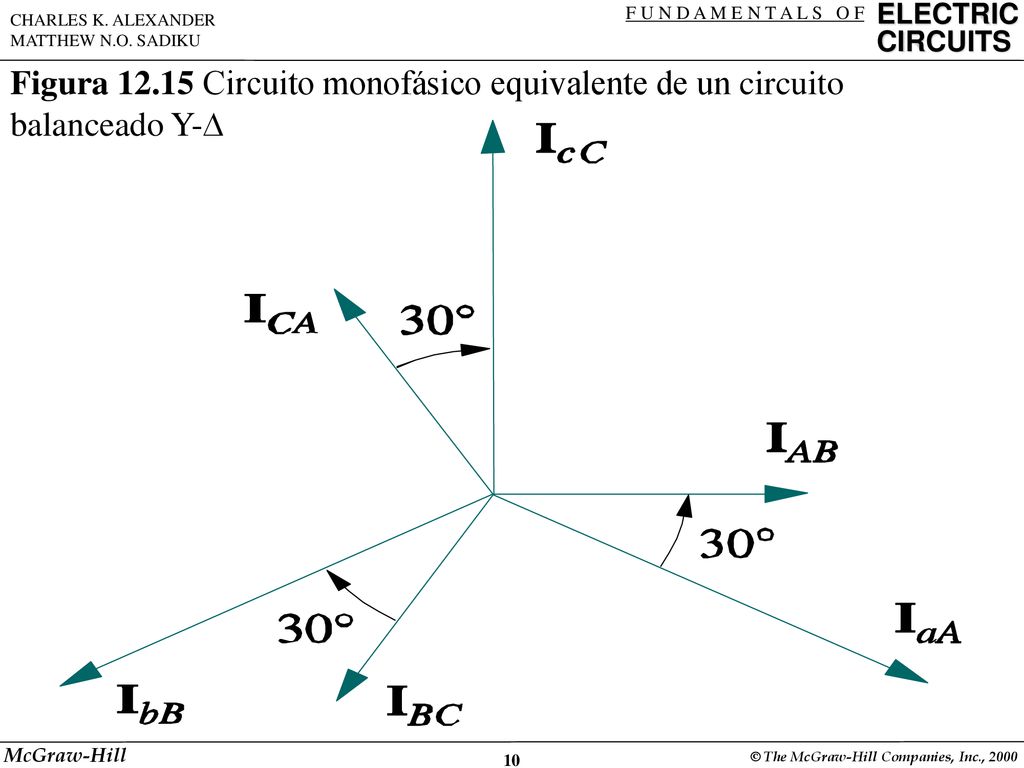

10 Figura 12.15 Circuito monofásico equivalente de un circuito balanceado Y-

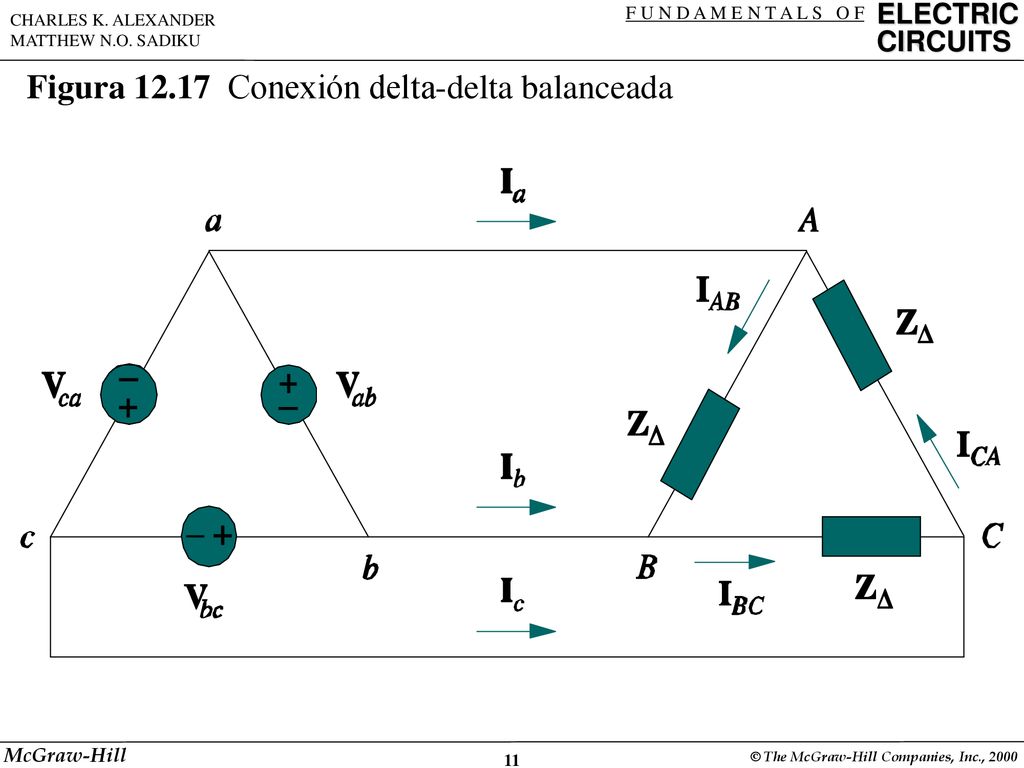

11 Figura 12.17 Conexión delta-delta balanceada

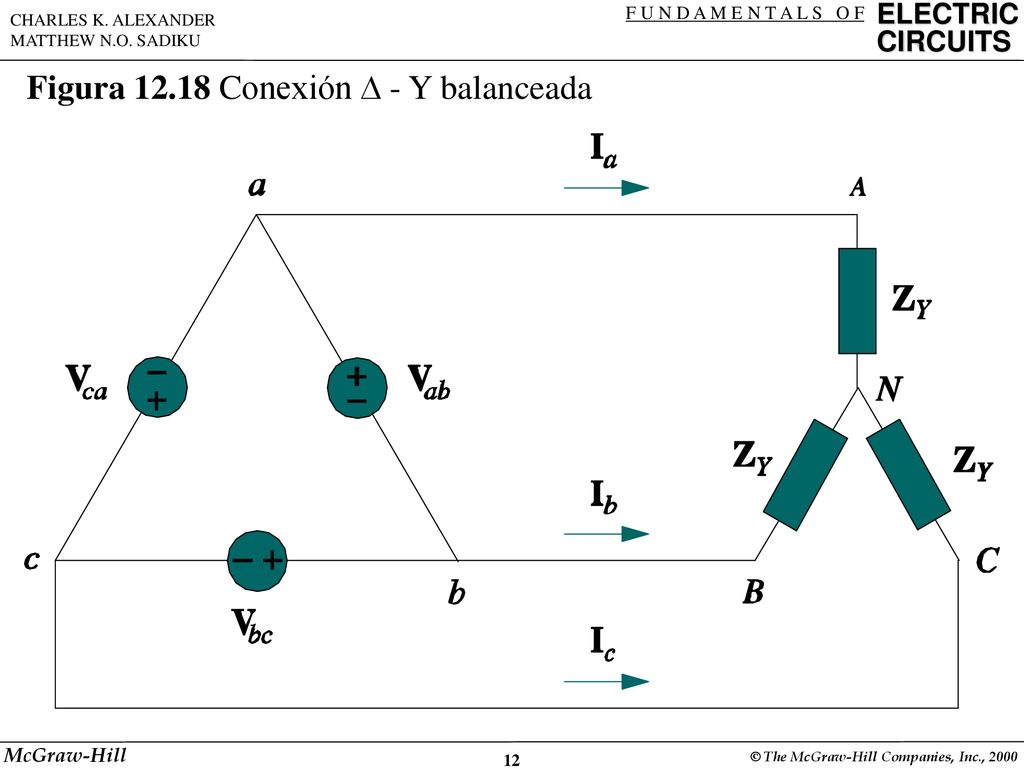

12 Figura 12.18 Conexión  - Y balanceada

13 Figura 12.23 Carga conectada en y trifásica desbalanceada

14 Figura 12.34 Método de dos wattímetros para medir la potencia trifásica

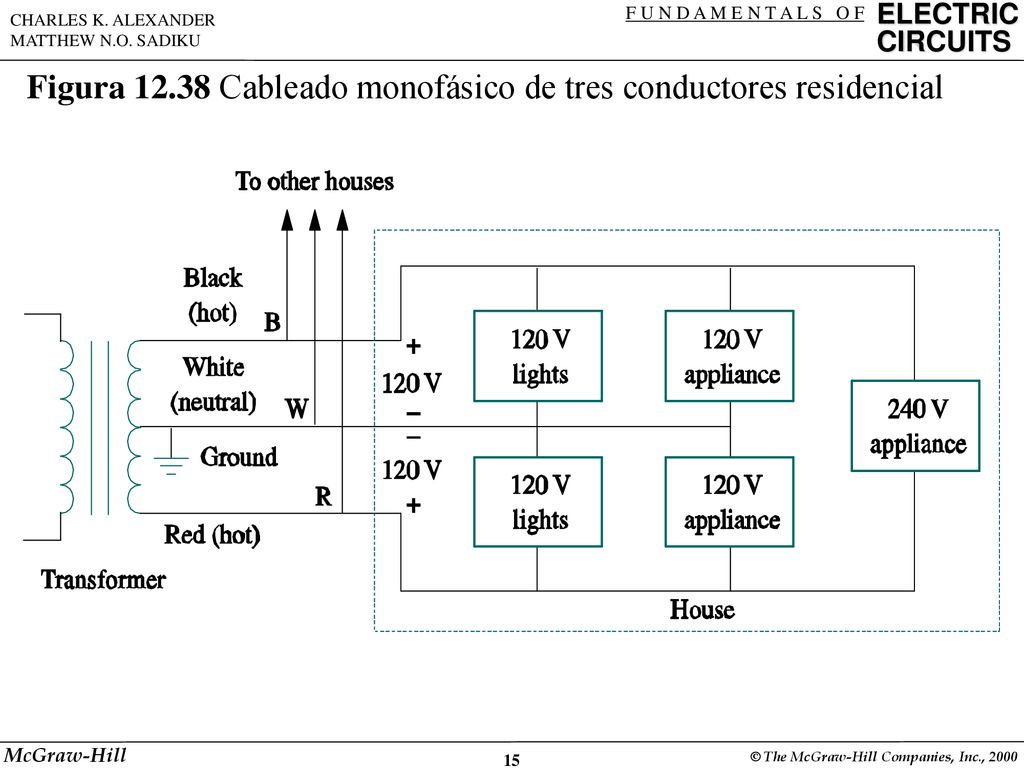

15 Figura 12.38 Cableado monofásico de tres conductores residencial
