1 UNIDAD EDUCATIVA FISCOMISIONAL DON BOSCO
SISTEMAS ELECTRÓNICOS DE LA INFORMACIÓN TELEFONÍA FIJA

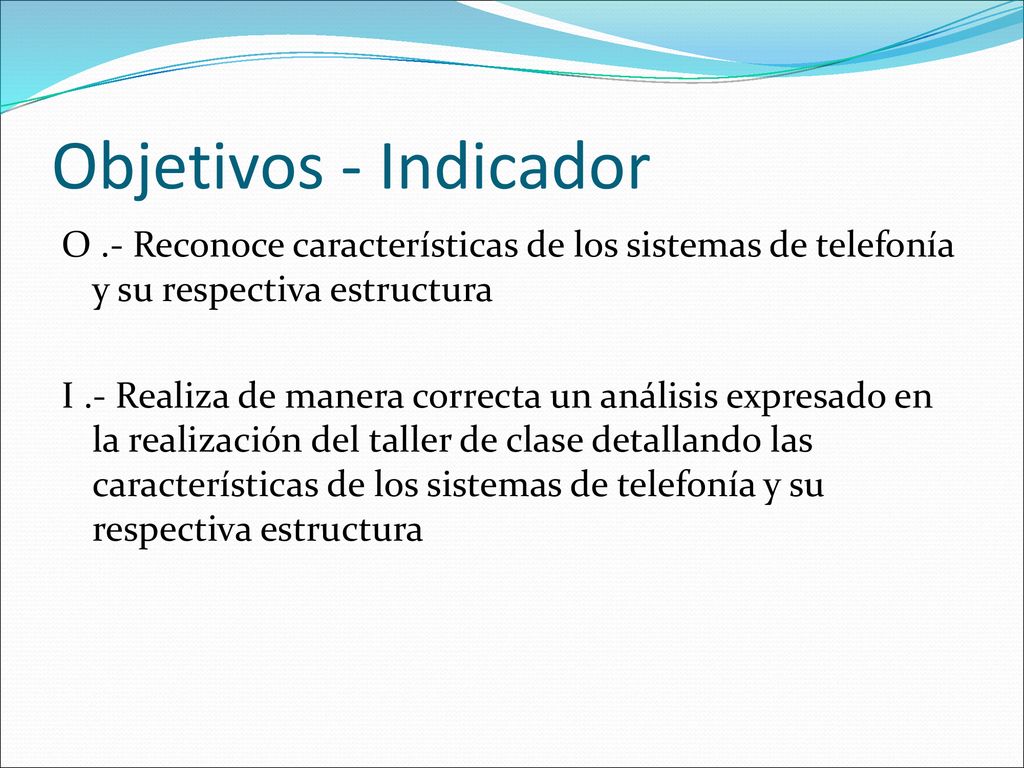

2 Objetivos - Indicador O .- Reconoce características de los sistemas de telefonía y su respectiva estructura I .- Realiza de manera correcta un análisis expresado en la realización del taller de clase detallando las características de los sistemas de telefonía y su respectiva estructura

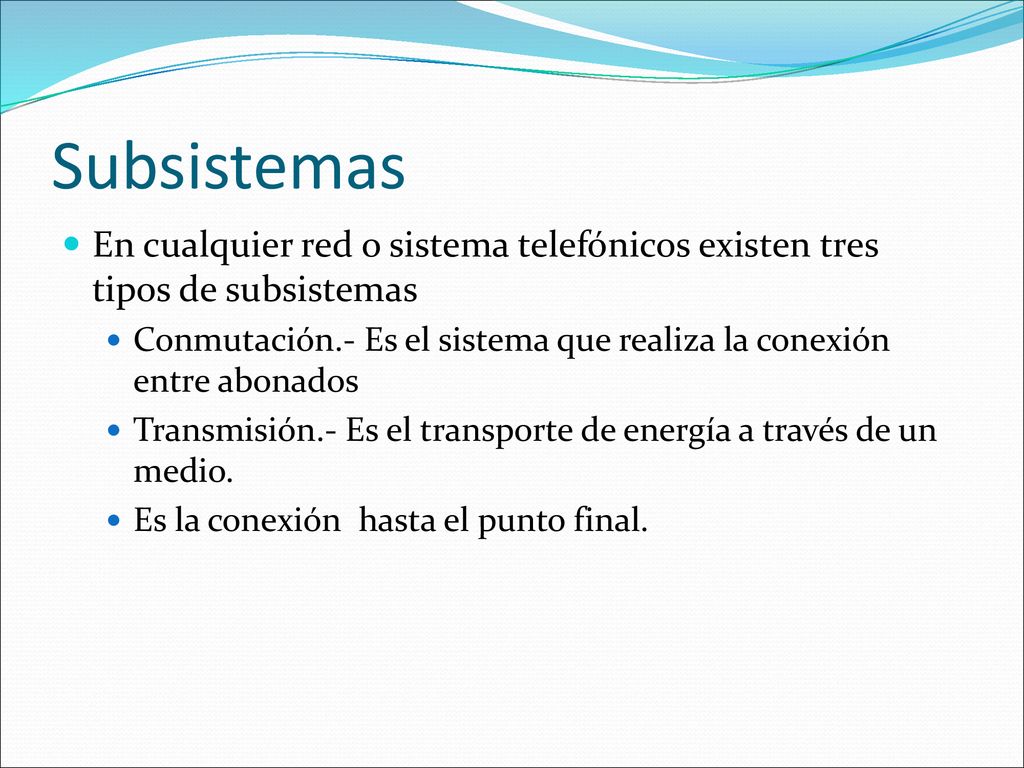

3 Subsistemas En cualquier red o sistema telefónicos existen tres tipos de subsistemas Conmutación.- Es el sistema que realiza la conexión entre abonados Transmisión.- Es el transporte de energía a través de un medio. Es la conexión hasta el punto final.

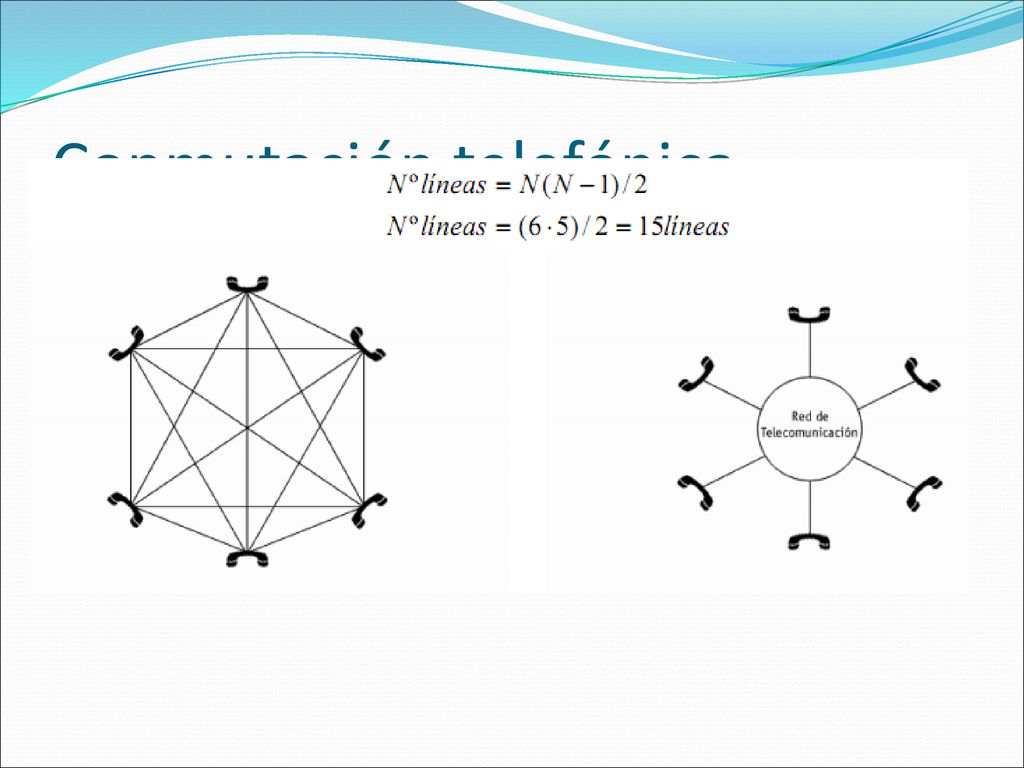

4 Conmutación telefónica

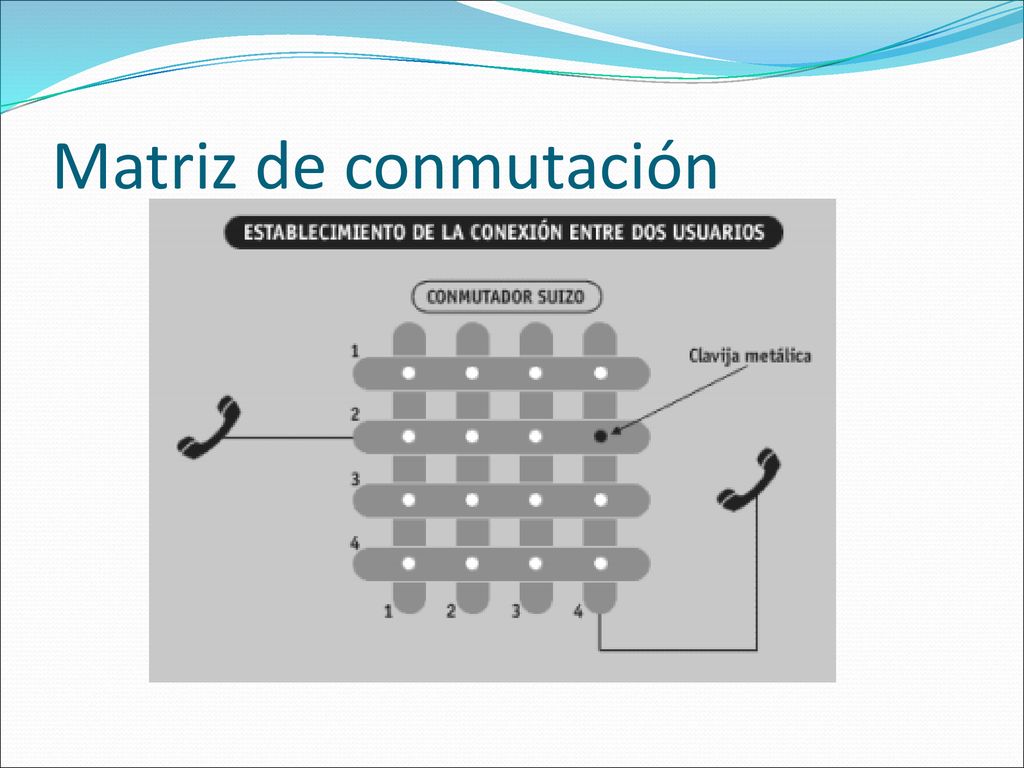

5 Matriz de conmutación

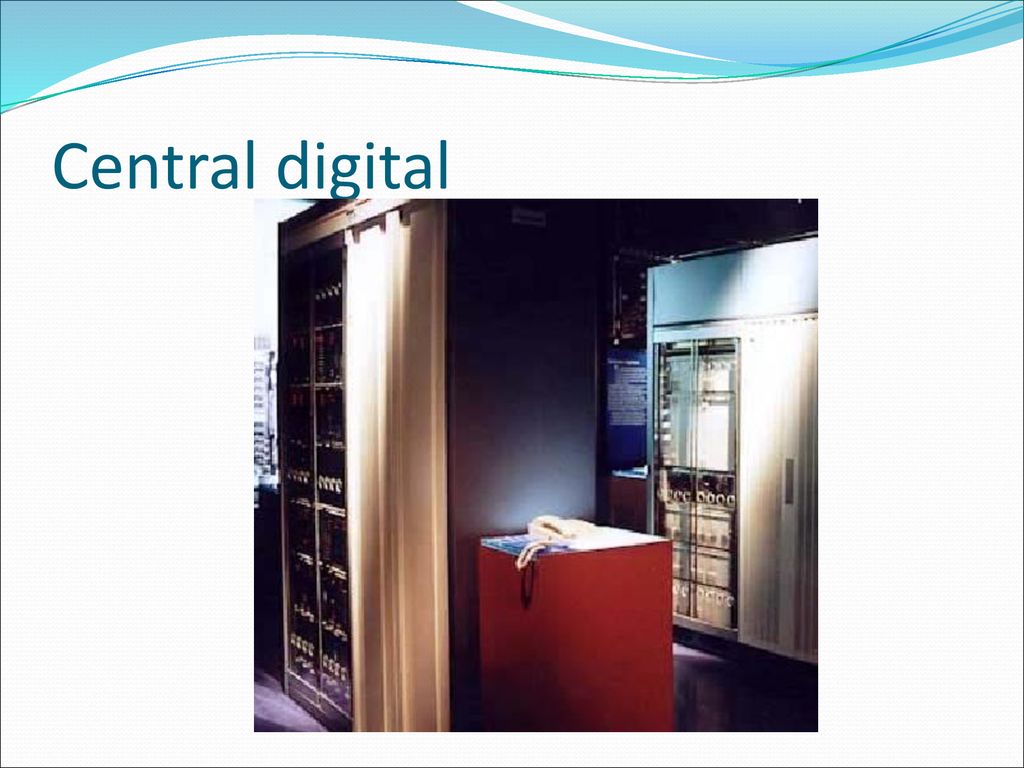

6 Central digital

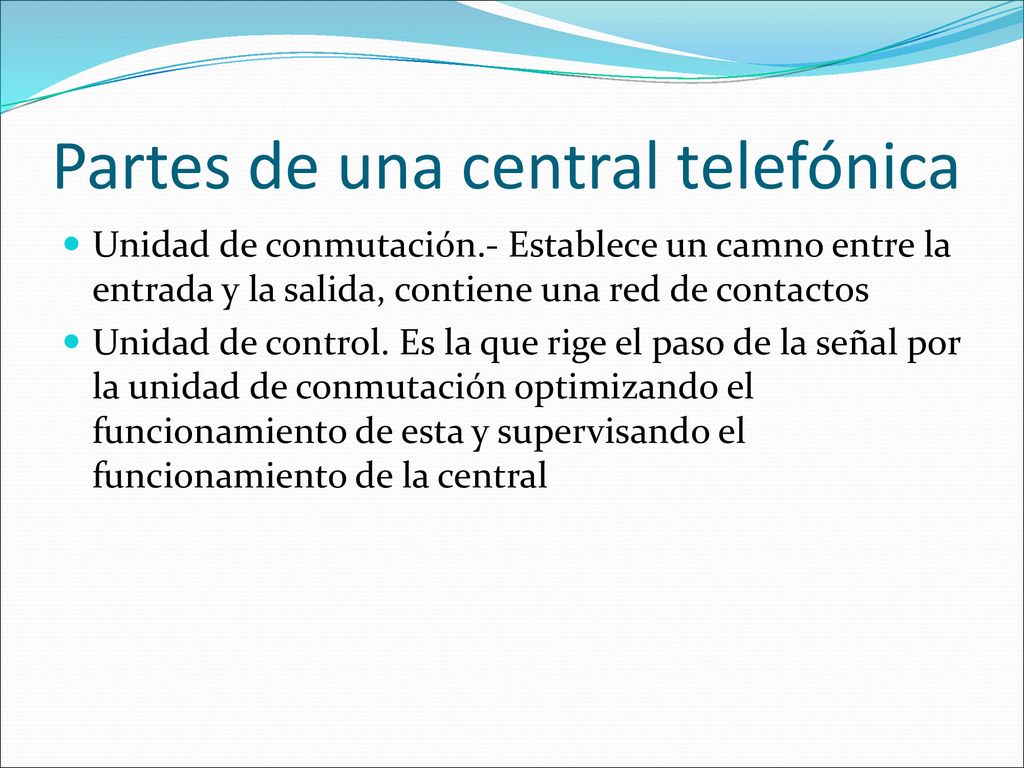

7 Partes de una central telefónica
Unidad de conmutación.- Establece un camno entre la entrada y la salida, contiene una red de contactos Unidad de control. Es la que rige el paso de la señal por la unidad de conmutación optimizando el funcionamiento de esta y supervisando el funcionamiento de la central

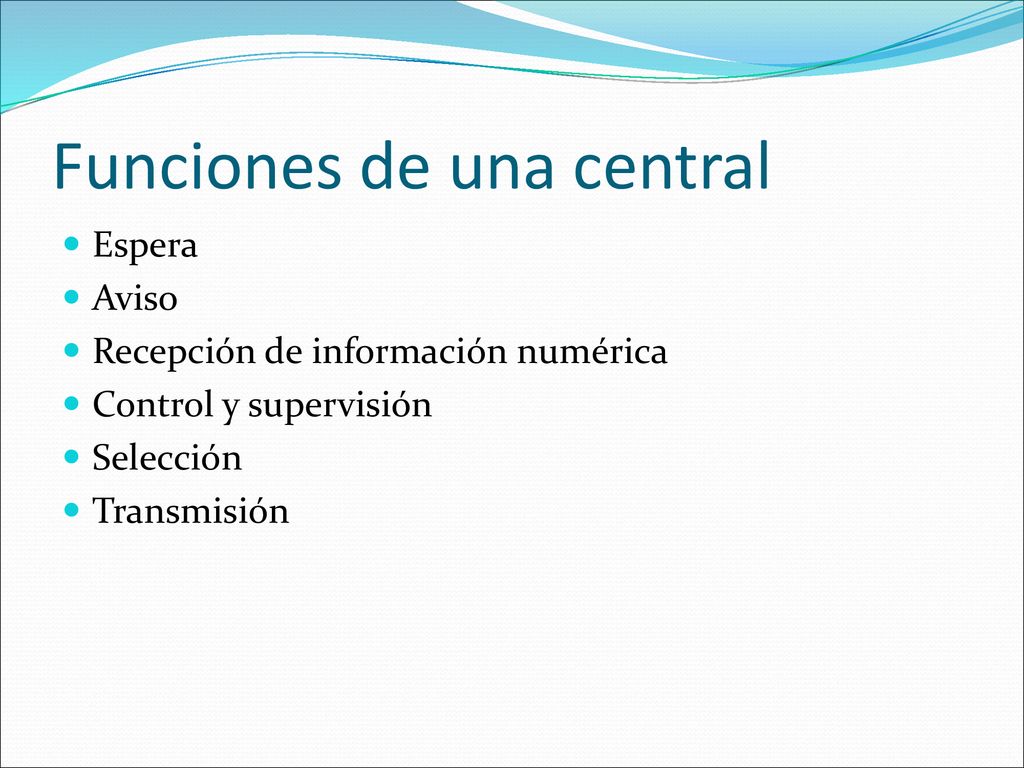

8 Funciones de una central
Espera Aviso Recepción de información numérica Control y supervisión Selección Transmisión

9 Procesamiento de llamada

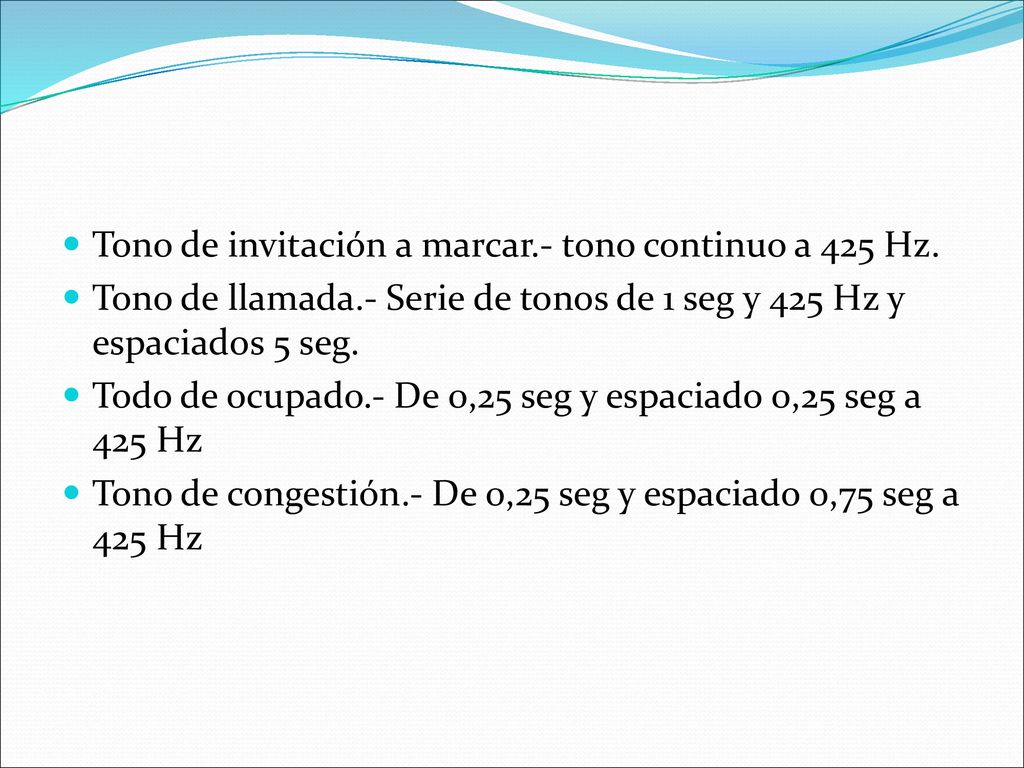

10 Tono de invitación a marcar.- tono continuo a 425 Hz.
Tono de llamada.- Serie de tonos de 1 seg y 425 Hz y espaciados 5 seg. Todo de ocupado.- De 0,25 seg y espaciado 0,25 seg a 425 Hz Tono de congestión.- De 0,25 seg y espaciado 0,75 seg a 425 Hz

11
