Ingeniería Electrónica Industrial
TRABAJO FIN DE GRADO Ingeniería Electrónica Industrial y Automática Análisis, diseño y desarrollo de “shields” de Arduino para procesamiento de señales fisiológicas Autor: Arnau Pérez Talens Tutor: Enrique Berjano Zanon
2

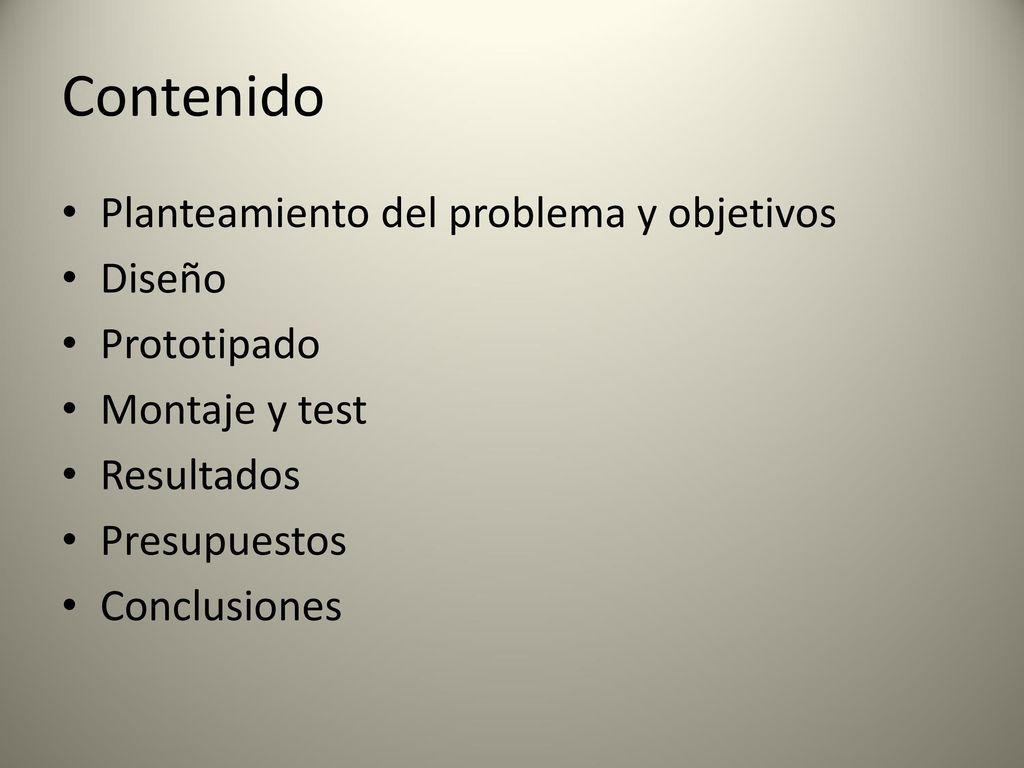

Contenido Planteamiento del problema y objetivos Diseño Prototipado
Montaje y test Resultados Presupuestos Conclusiones
3
Problema y objetivo
4

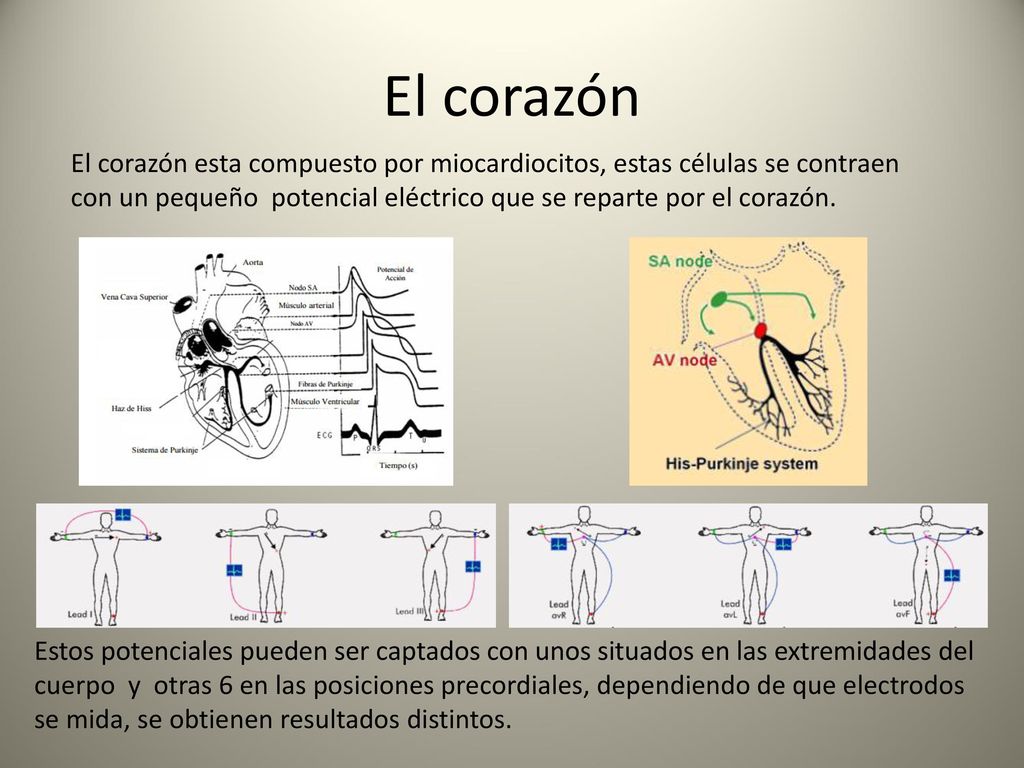

El corazón El corazón esta compuesto por miocardiocitos, estas células se contraen con un pequeño potencial eléctrico que se reparte por el corazón. Estos potenciales pueden ser captados con unos situados en las extremidades del cuerpo y otras 6 en las posiciones precordiales, dependiendo de que electrodos se mida, se obtienen resultados distintos.
5

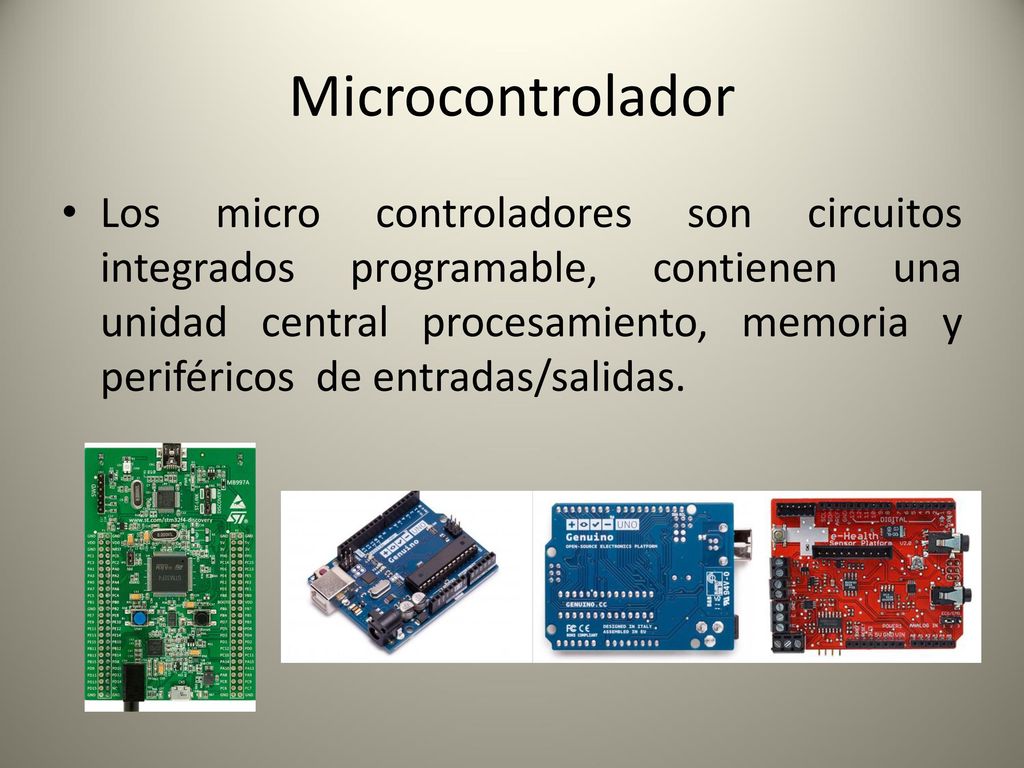

Microcontrolador Los micro controladores son circuitos integrados programable, contienen una unidad central procesamiento, memoria y periféricos de entradas/salidas.
6

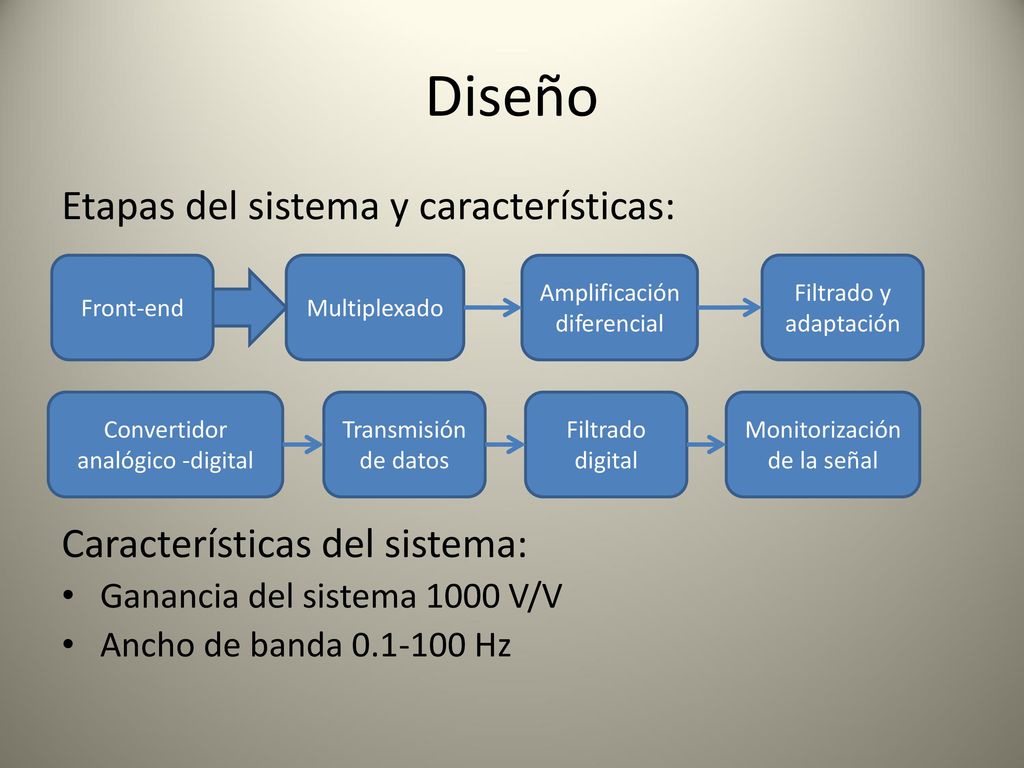

Diseño Etapas del sistema y características:
Características del sistema: Ganancia del sistema 1000 V/V Ancho de banda Hz Front-end Multiplexado Amplificación diferencial Filtrado y adaptación Convertidor analógico -digital Transmisión de datos Filtrado digital Monitorización de la señal
7

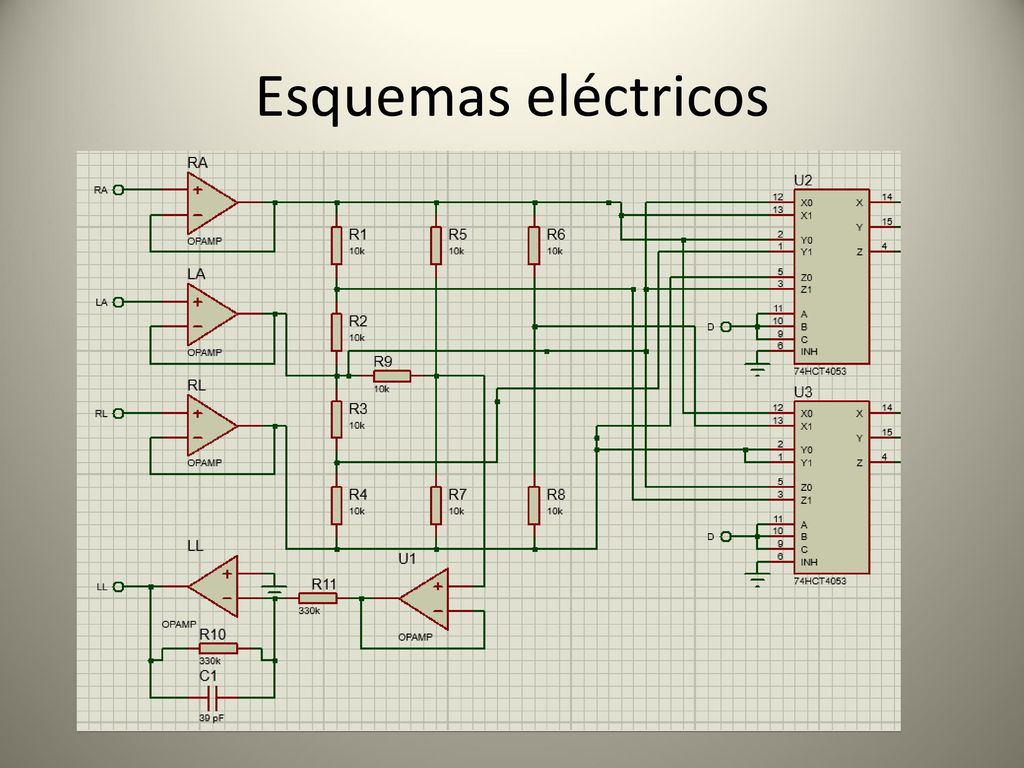

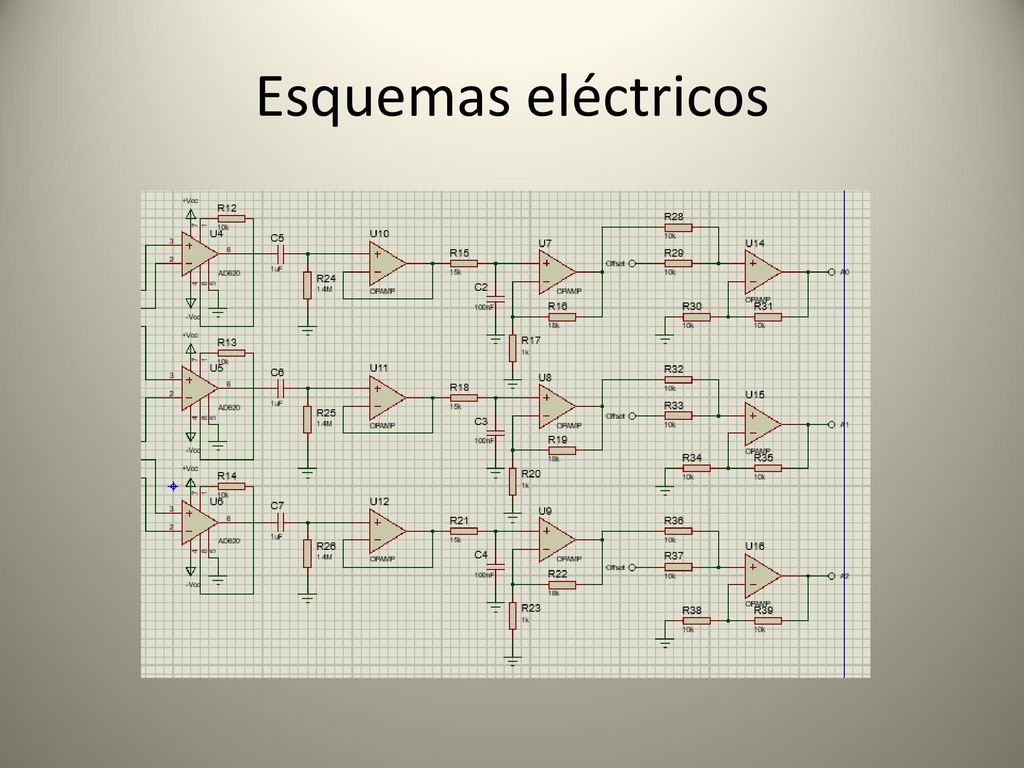

Esquemas eléctricos
8

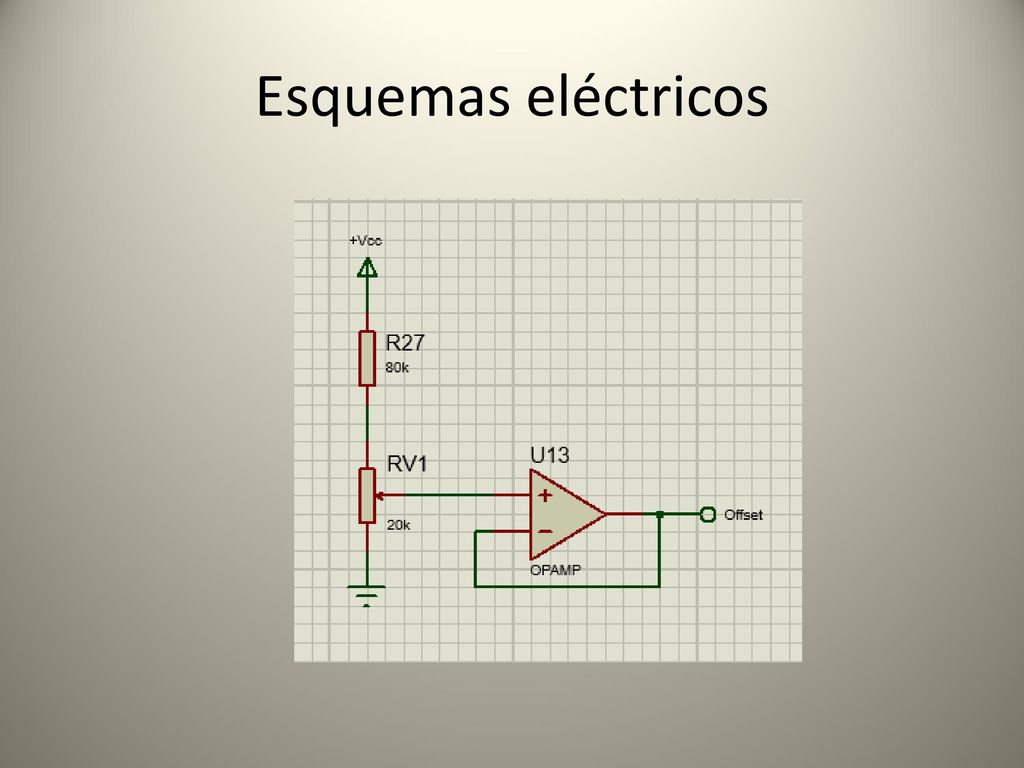

Esquemas eléctricos
9
Esquemas eléctricos
10

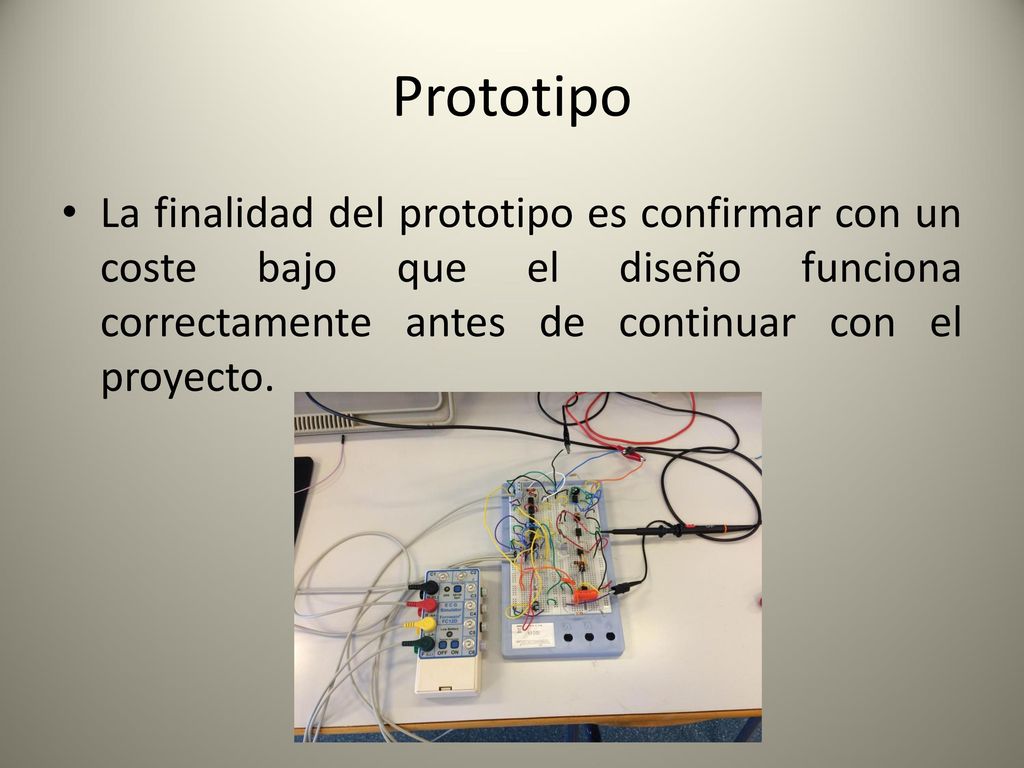

Prototipo La finalidad del prototipo es confirmar con un coste bajo que el diseño funciona correctamente antes de continuar con el proyecto.
11

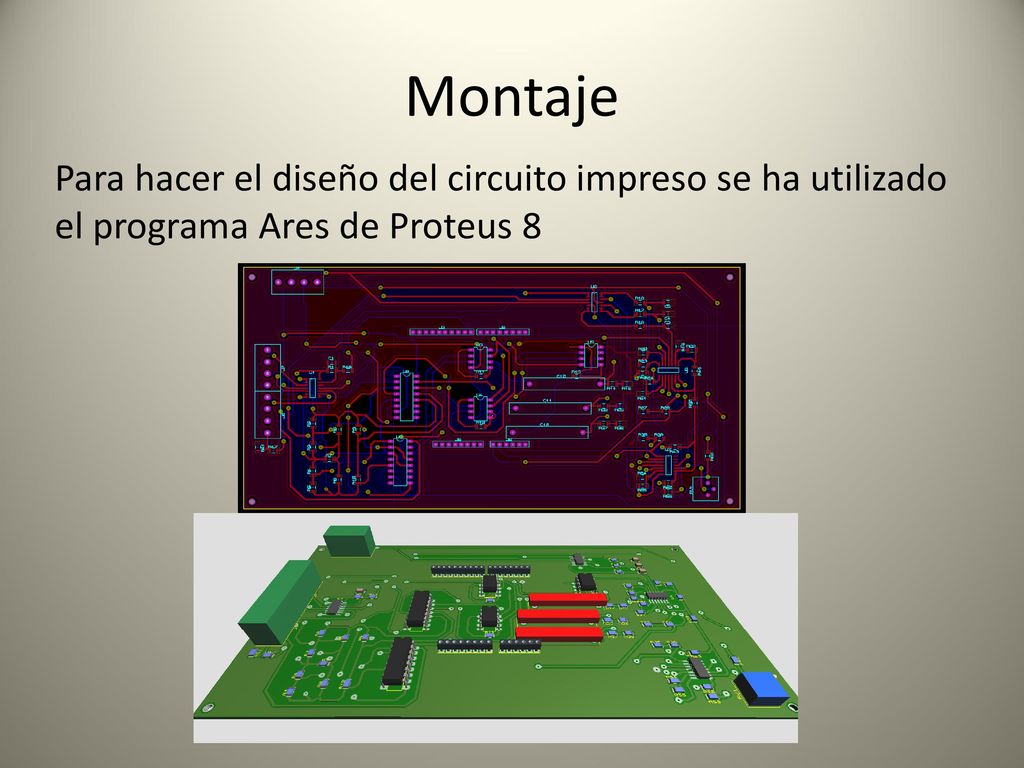

Montaje Para hacer el diseño del circuito impreso se ha utilizado el programa Ares de Proteus 8
12

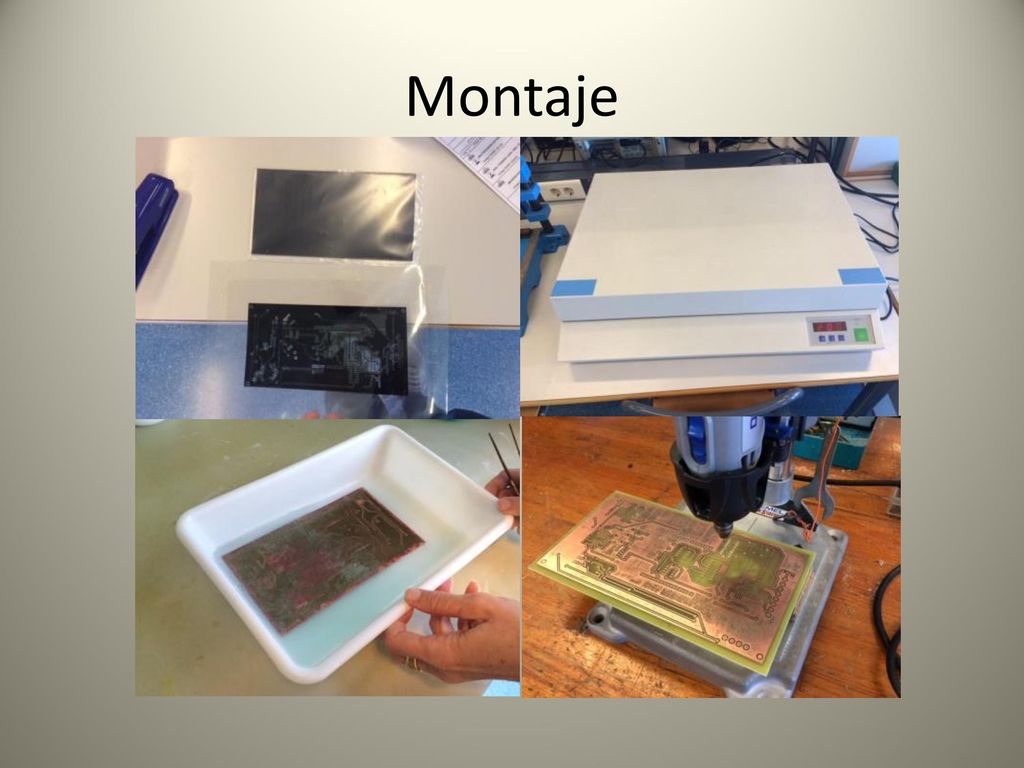

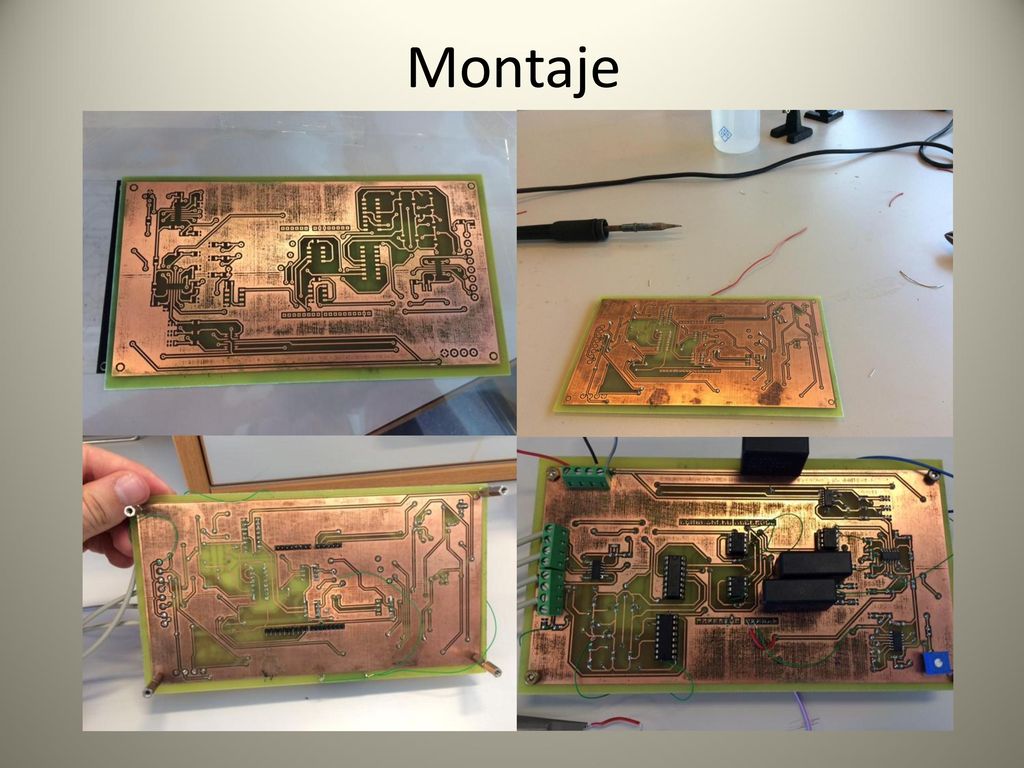

Montaje
13
Montaje
14

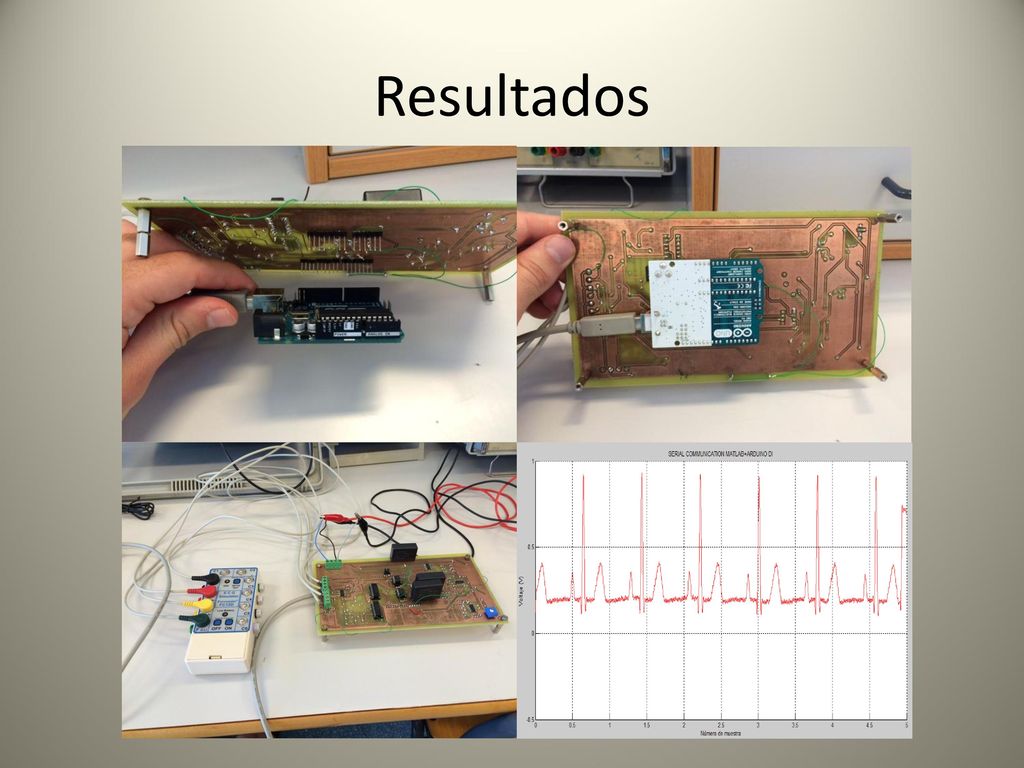

Resultados
15

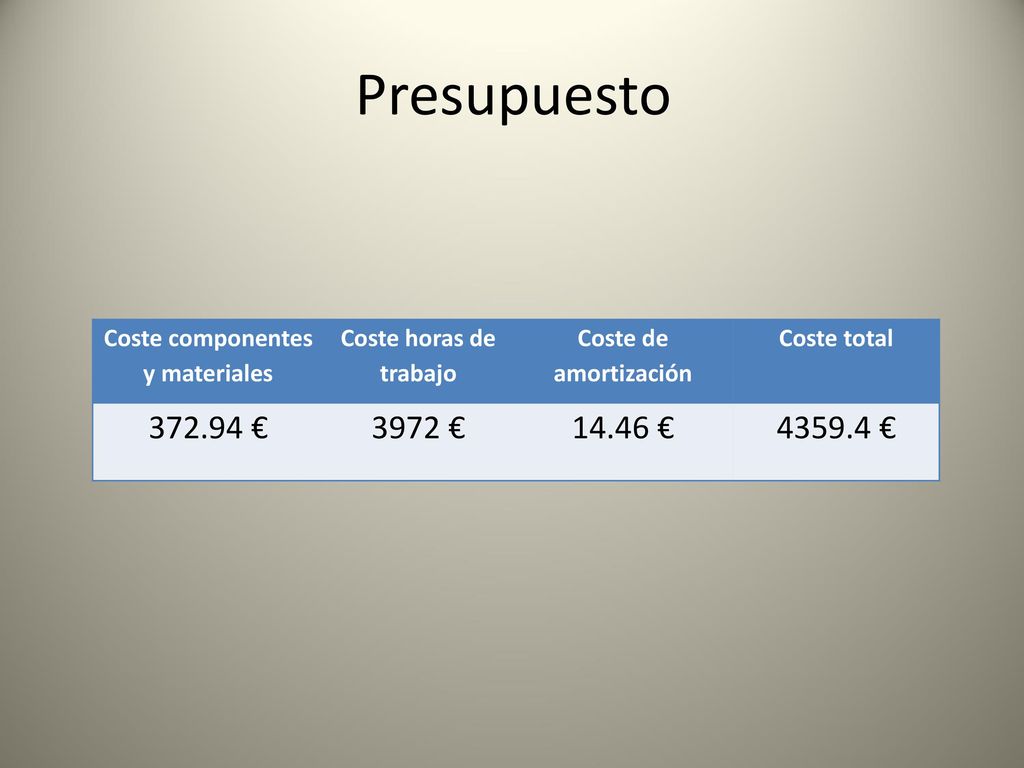

Coste componentes y materiales
Presupuesto Coste componentes y materiales Coste horas de trabajo Coste de amortización Coste total € 3972 € 14.46 € €
16

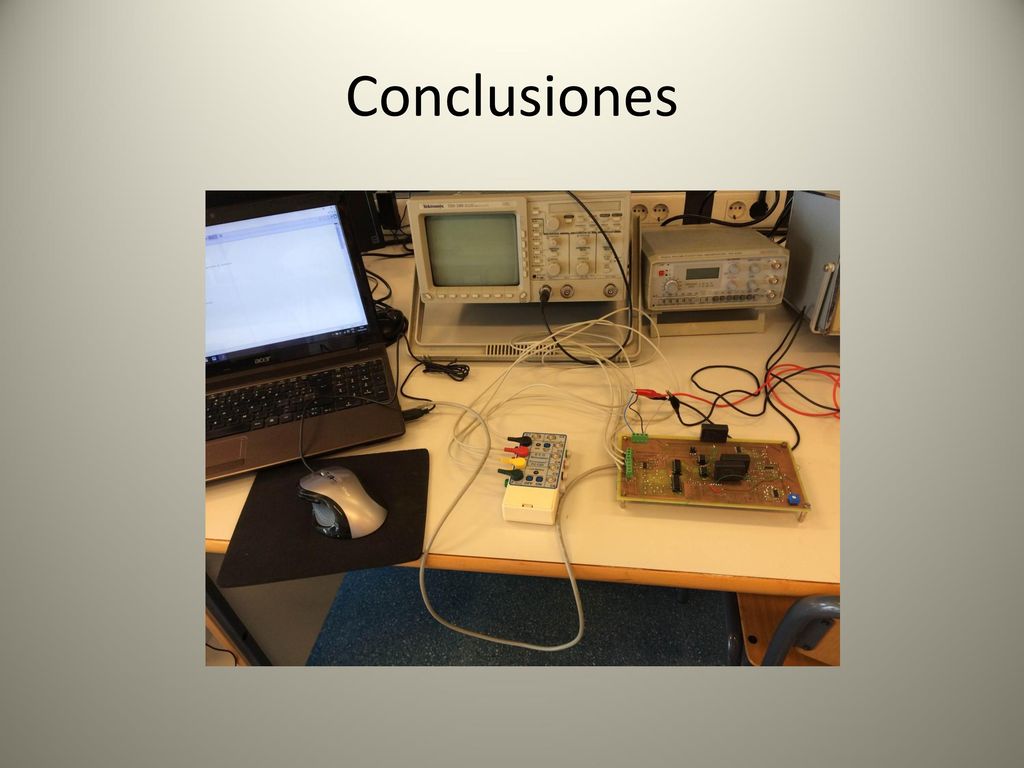

Conclusiones
