1. Protocolos de Comunicación 1.1 Nociones Básicas.

Presentación del tema: "1. Protocolos de Comunicación 1.1 Nociones Básicas."— Transcripción de la presentación:

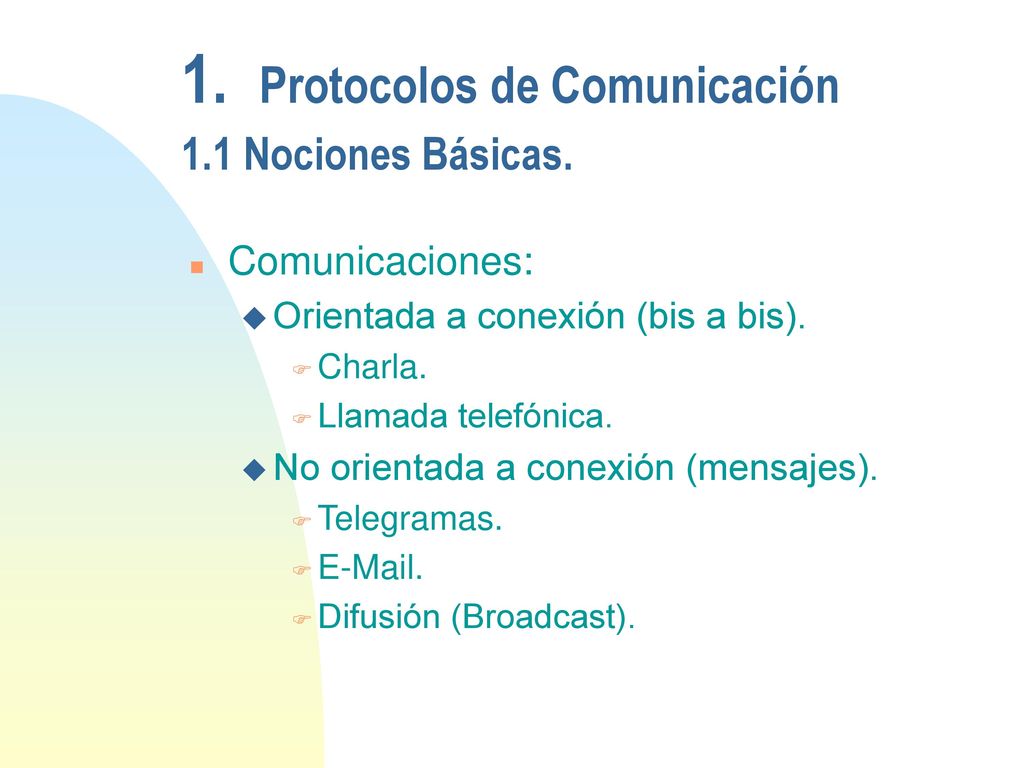

1 1. Protocolos de Comunicación 1.1 Nociones Básicas.
Comunicaciones: Orientada a conexión (bis a bis). Charla. Llamada telefónica. No orientada a conexión (mensajes). Telegramas. . Difusión (Broadcast).

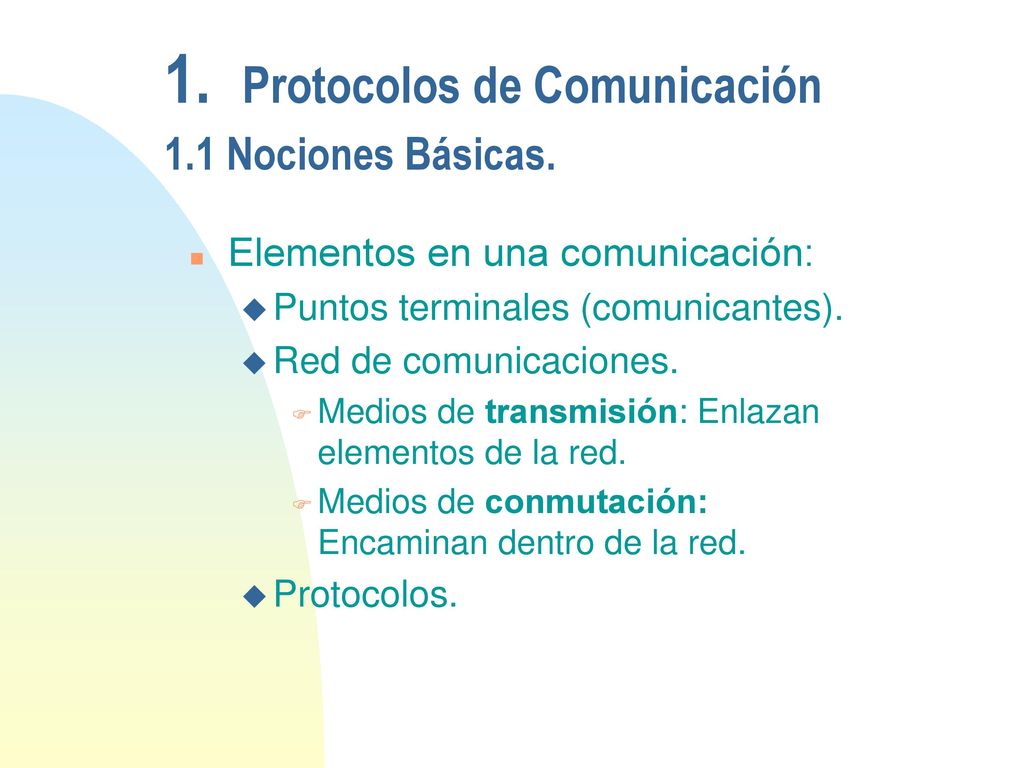

2 1. Protocolos de Comunicación 1.1 Nociones Básicas.
Elementos en una comunicación: Puntos terminales (comunicantes). Red de comunicaciones. Medios de transmisión: Enlazan elementos de la red. Medios de conmutación: Encaminan dentro de la red. Protocolos.

3 1. Protocolos de Comunicación 1.1 Nociones Básicas.
Comunicaciones a través de una Red Distancias --> Sistemas Transporte. Diversidad de comunicantes --> Sistemas de conmutación. Ejemplos: Llamada telefónica. Visita de una Web. Envío de un .

4 Ejemplo: Llamada telefónica
Usuario Centralita Descuelgue del teléfono Tono invitación a marcar. Marcado del número Tono de llamada / ocupado Conversación Cuelgue del teléfono Desconexión

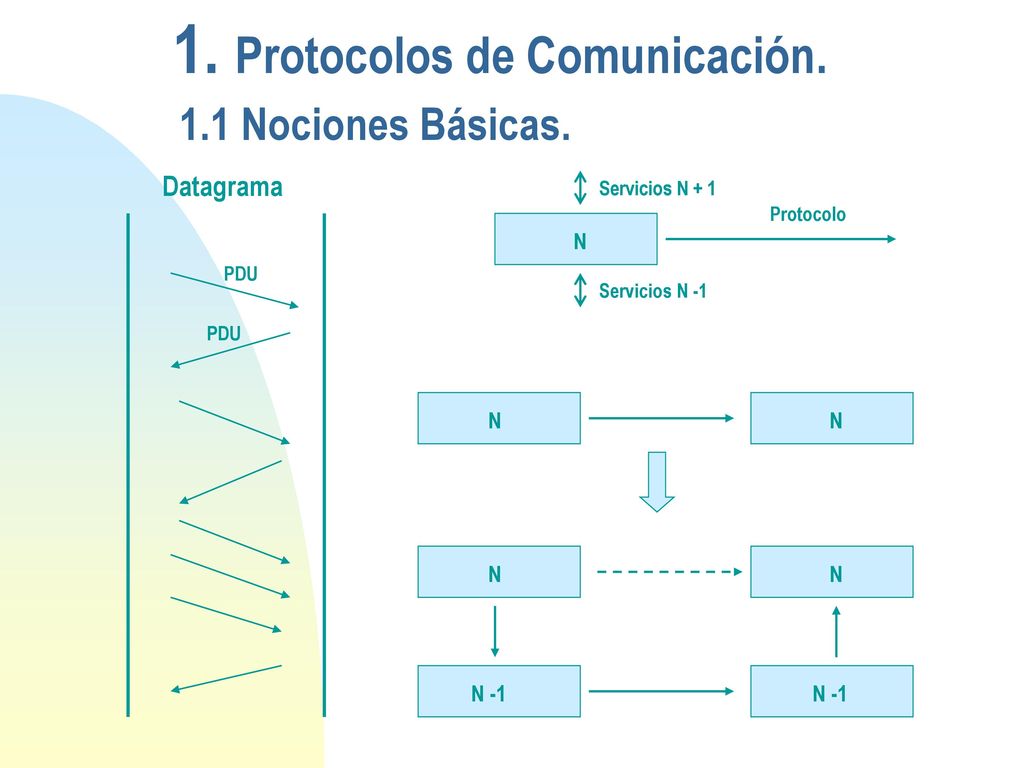

5 1. Protocolos de Comunicación. 1.1 Nociones Básicas.
Datagrama Servicios N + 1 Protocolo N PDU Servicios N -1 PDU N N N N N -1 N -1

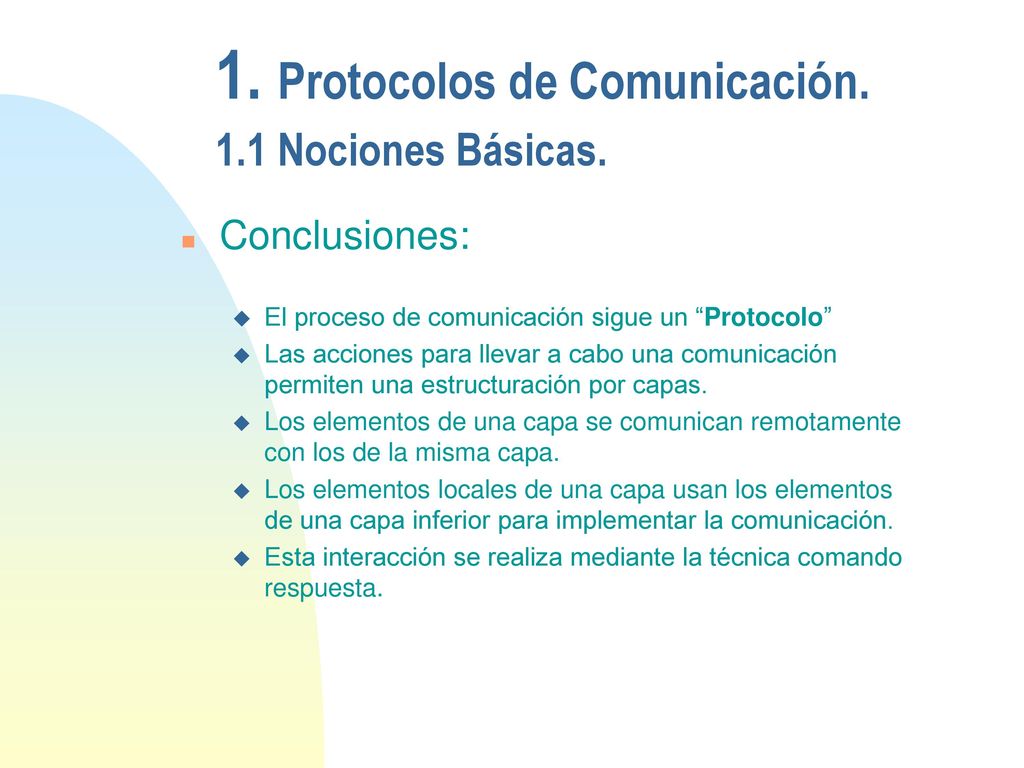

6 1. Protocolos de Comunicación. 1.1 Nociones Básicas.
Conclusiones: El proceso de comunicación sigue un “Protocolo” Las acciones para llevar a cabo una comunicación permiten una estructuración por capas. Los elementos de una capa se comunican remotamente con los de la misma capa. Los elementos locales de una capa usan los elementos de una capa inferior para implementar la comunicación. Esta interacción se realiza mediante la técnica comando respuesta.

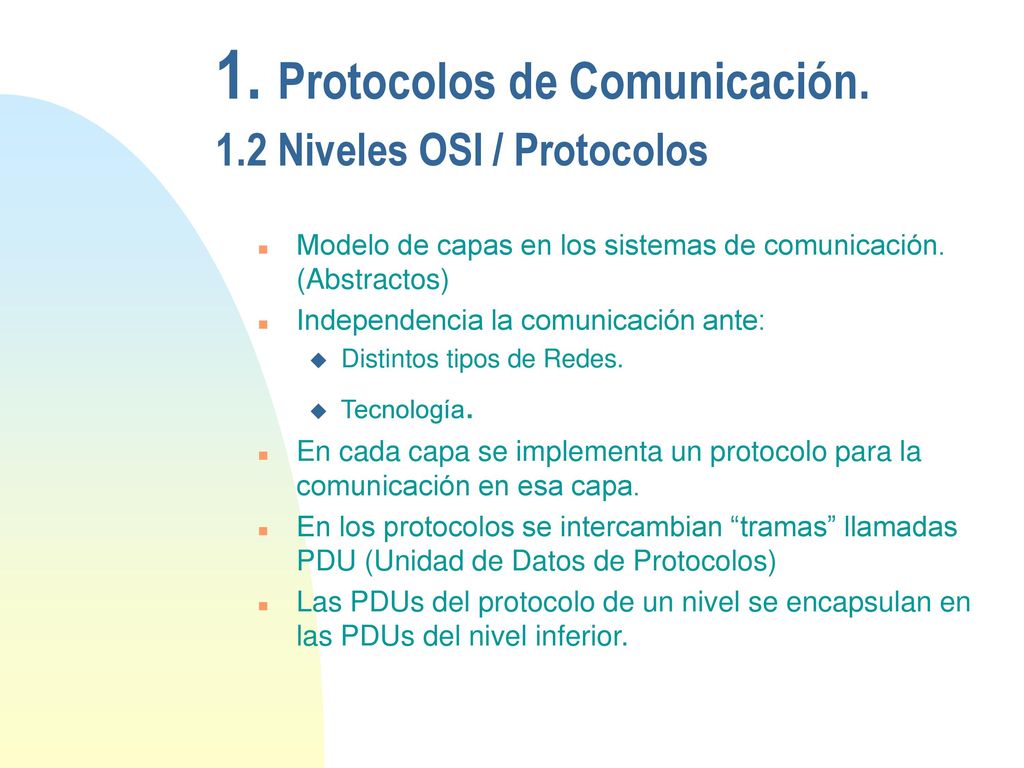

7 1. Protocolos de Comunicación. 1.2 Niveles OSI / Protocolos
Modelo de capas en los sistemas de comunicación. (Abstractos) Independencia la comunicación ante: Distintos tipos de Redes. Tecnología. En cada capa se implementa un protocolo para la comunicación en esa capa. En los protocolos se intercambian “tramas” llamadas PDU (Unidad de Datos de Protocolos) Las PDUs del protocolo de un nivel se encapsulan en las PDUs del nivel inferior.

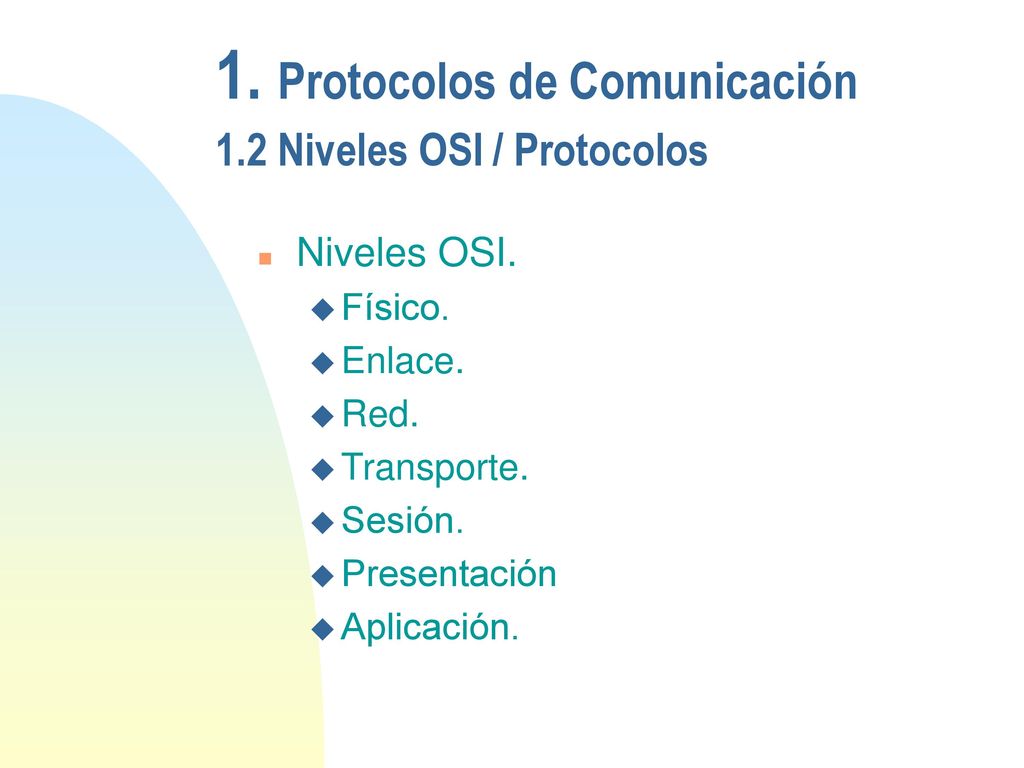

8 1. Protocolos de Comunicación 1.2 Niveles OSI / Protocolos
Físico. Enlace. Red. Transporte. Sesión. Presentación Aplicación.

9 ( Dibujos de la pila de protocolos )

10 Ejemplo: Puerto serie R.T.C. Módem Nivel Físico Nivel de Enlace RS-232
Lineas Conectores Tensiones Formato Bit / Byte Nivel de Enlace Control de flujo Control de errores Tramas

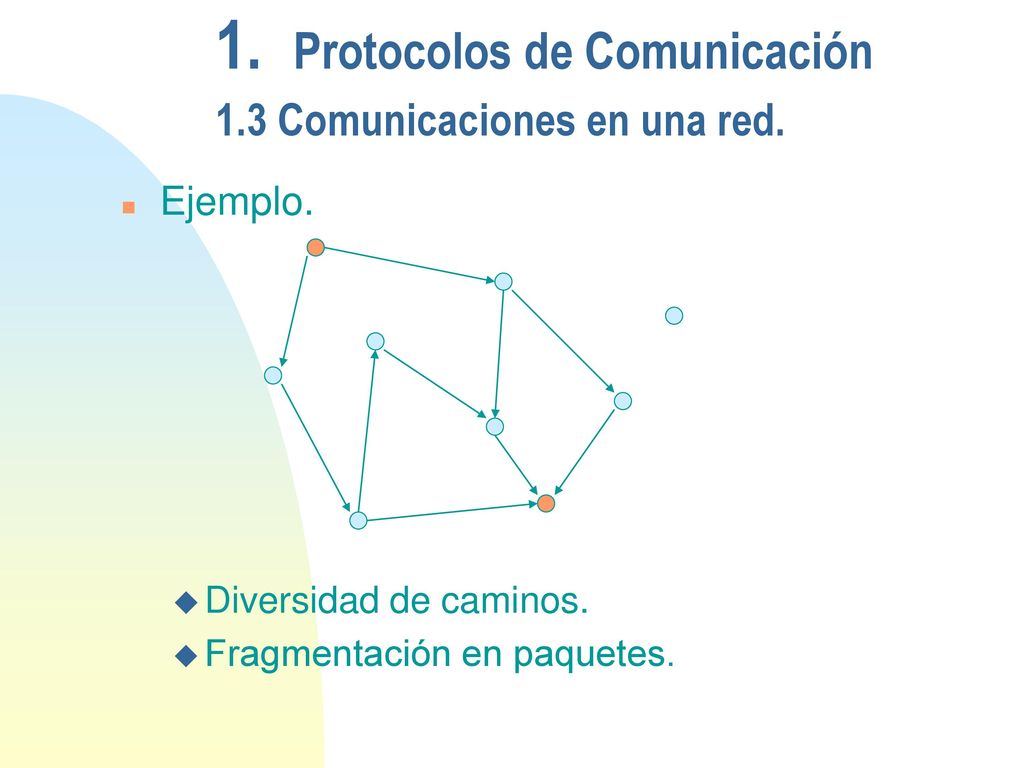

11 1. Protocolos de Comunicación 1.3 Comunicaciones en una red.
Ejemplo. Diversidad de caminos. Fragmentación en paquetes.

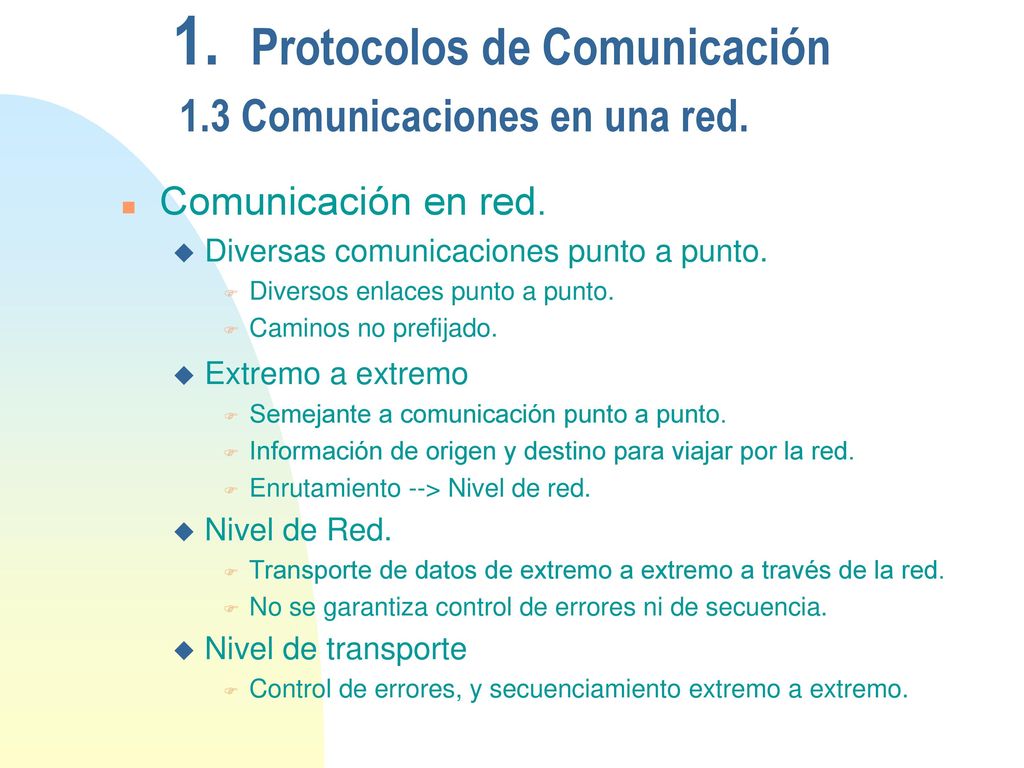

12 1. Protocolos de Comunicación 1.3 Comunicaciones en una red.
Comunicación en red. Diversas comunicaciones punto a punto. Diversos enlaces punto a punto. Caminos no prefijado. Extremo a extremo Semejante a comunicación punto a punto. Información de origen y destino para viajar por la red. Enrutamiento --> Nivel de red. Nivel de Red. Transporte de datos de extremo a extremo a través de la red. No se garantiza control de errores ni de secuencia. Nivel de transporte Control de errores, y secuenciamiento extremo a extremo.
