Máster Oficial en energías Renovables EERR. Curso G4. Trabajo fin de Máster Iñigo García Zaragüeta A

2 Objetivo ¿Se conocen las características técnicas del aerogenerador?
¿Se conoce la ubicación? ¿Se conoce el recurso eólico? Estimar la producción eléctrica Obtener características técnicas Obtener / seleccionar ubicación Obtener el recurso eólico Comparar producción eléctrica estimada y producción eléctrica real Sí No Cuestión Proceso Estimar producción eléctrica con otro modelo de aerogenerador Realizar Balance Económico para ambos modelos

3 Características técnicas del aerogenerador

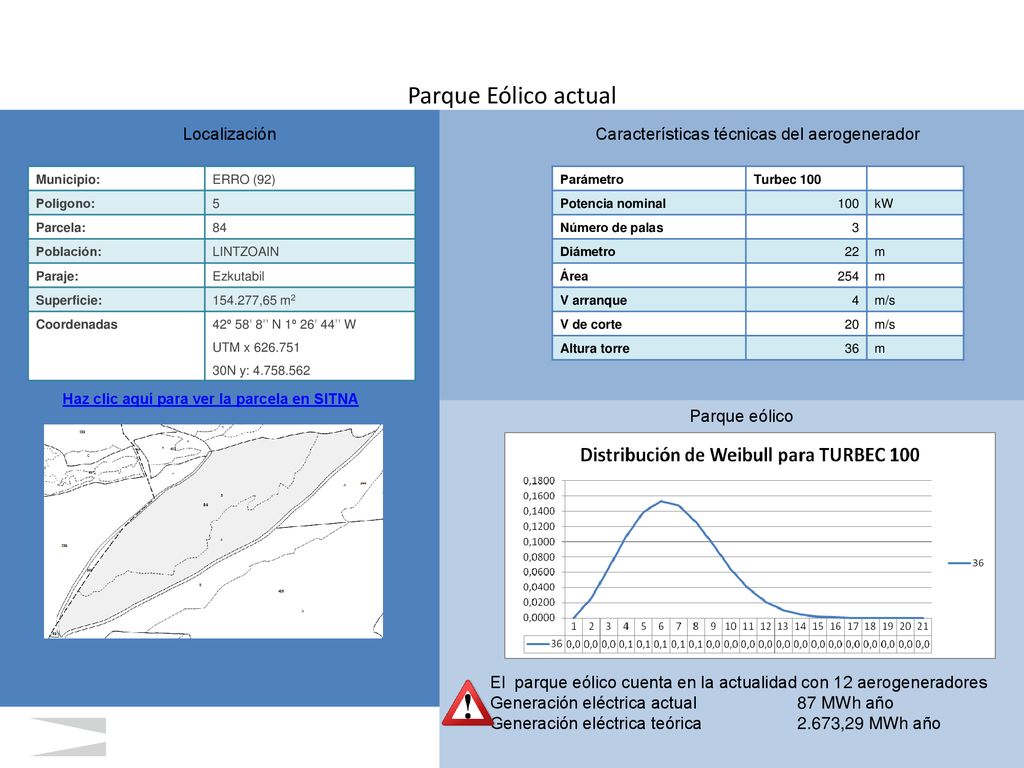

Parque Eólico actual Localización Características técnicas del aerogenerador Municipio: ERRO (92) Polígono: 5 Parcela: 84 Población: LINTZOAIN Paraje: Ezkutabil Superficie: ,65 m2 Coordenadas 42º 58’ 8’’ N 1º 26’ 44’’ W UTM x 30N y: Parámetro Turbec 100 Potencia nominal 100 kW Número de palas 3 Diámetro 22 m Área 254 V arranque 4 m/s V de corte 20 Altura torre 36 Haz clic aquí para ver la parcela en SITNA Parque eólico El parque eólico cuenta en la actualidad con 12 aerogeneradores Generación eléctrica actual 87 MWh año Generación eléctrica teórica ,29 MWh año

4 Recurso eólico y generación eléctrica

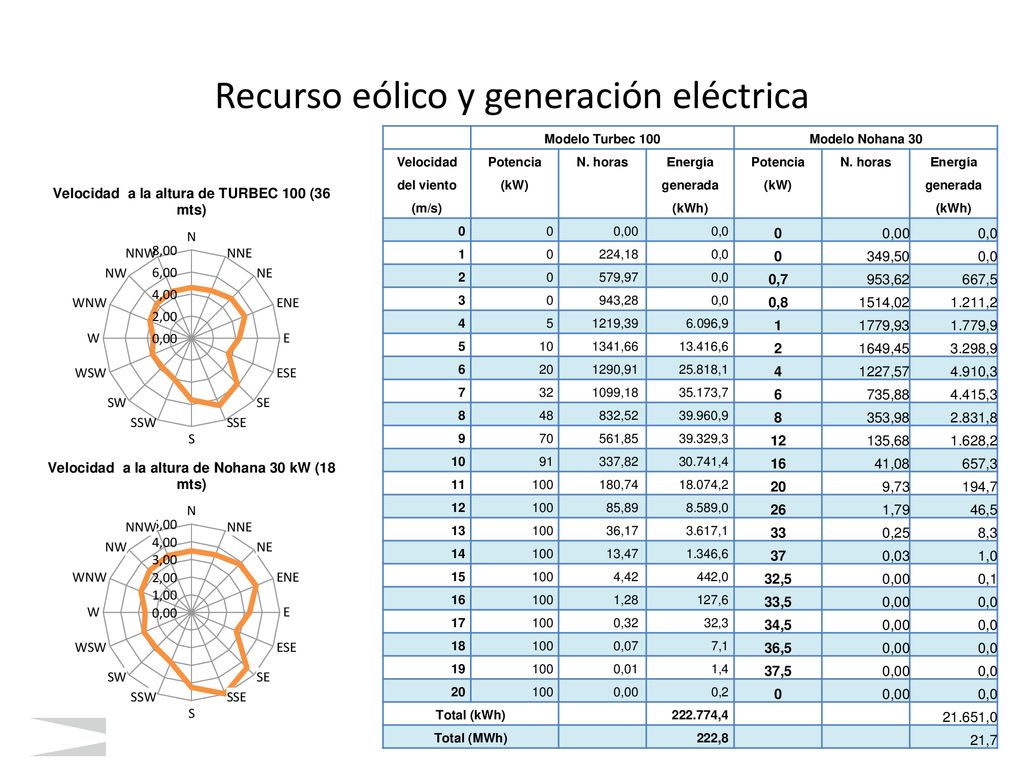

Modelo Turbec 100 Modelo Nohana 30 Velocidad del viento (m/s) Potencia (kW) N. horas Energía generada (kWh) 0,00 0,0 1 224,18 349,50 2 579,97 0,7 953,62 667,5 3 943,28 0,8 1514,02 1.211,2 4 5 1219,39 6.096,9 1779,93 1.779,9 10 1341,66 13.416,6 1649,45 3.298,9 6 20 1290,91 25.818,1 1227,57 4.910,3 7 32 1099,18 35.173,7 735,88 4.415,3 8 48 832,52 39.960,9 353,98 2.831,8 9 70 561,85 39.329,3 12 135,68 1.628,2 91 337,82 30.741,4 16 41,08 657,3 11 100 180,74 18.074,2 9,73 194,7 85,89 8.589,0 26 1,79 46,5 13 36,17 3.617,1 33 0,25 8,3 14 13,47 1.346,6 37 0,03 1,0 15 4,42 442,0 32,5 0,1 1,28 127,6 33,5 17 0,32 32,3 34,5 18 0,07 7,1 36,5 19 0,01 1,4 37,5 0,2 Total (kWh) ,4 21.651,0 Total (MWh) 222,8 21,7

5 Análisis dirección predominante del viento
Análisis dirección del viento NNW-SSE Distancia entre aerogeneradores Dirección Frecuencia (%) Velocidad (m/s) Frecuencia acumulada Velocidad media SE 3,30 8,06 25,47 8,28 SSE 11,67 9,07 S 10,50 7,71 N 17,38 6,32 28,80 NNW 11,42 NW 6,45 6,11 Frecuencia Total 54,27 7,30 Análisis dirección del viento NNE-SSW Dirección Frecuencia (%) Velocidad (m/s) Frecuencia acumulada Velocidad media NE 5,37 7,01 8,80 6,72 ENE 2,38 7,19 E 1,05 5,97 W 2,03 4,76 8,81 5,03 WSW 2,69 5,29 SW 4,09 5,15 Frecuencia Total 17,61 5,87 Análisis dirección del viento NNE-SSW Dirección Frecuencia (%) Velocidad (m/s) Frecuencia acumulada Velocidad media S 10,50 7,71 20,91 6,14 SSW 6,32 5,56 SW 4,09 5,15 N 17,38 34,37 6,37 NNE 11,62 6,42 NE 5,37 7,01 Frecuencia Total 55,28 6,25 Máxima distancia entre aerogeneradores 45 mts Análisis dirección del viento N-S Dirección Frecuencia (%) Velocidad (m/s) Frecuencia acumulada Velocidad media NNE 11,62 6,42 40,42 6,35 N 17,38 6,32 NNW 11,42 SSE 11,67 9,07 28,49 8,39 S 10,50 7,71 SSW 5,56 Frecuencia Total 68,91 7,37 La mayor velocidad y Frecuencia de viento se produce en el sentido del viento donde los molinos están más juntos

6 Comparativa entre aerogeneradores

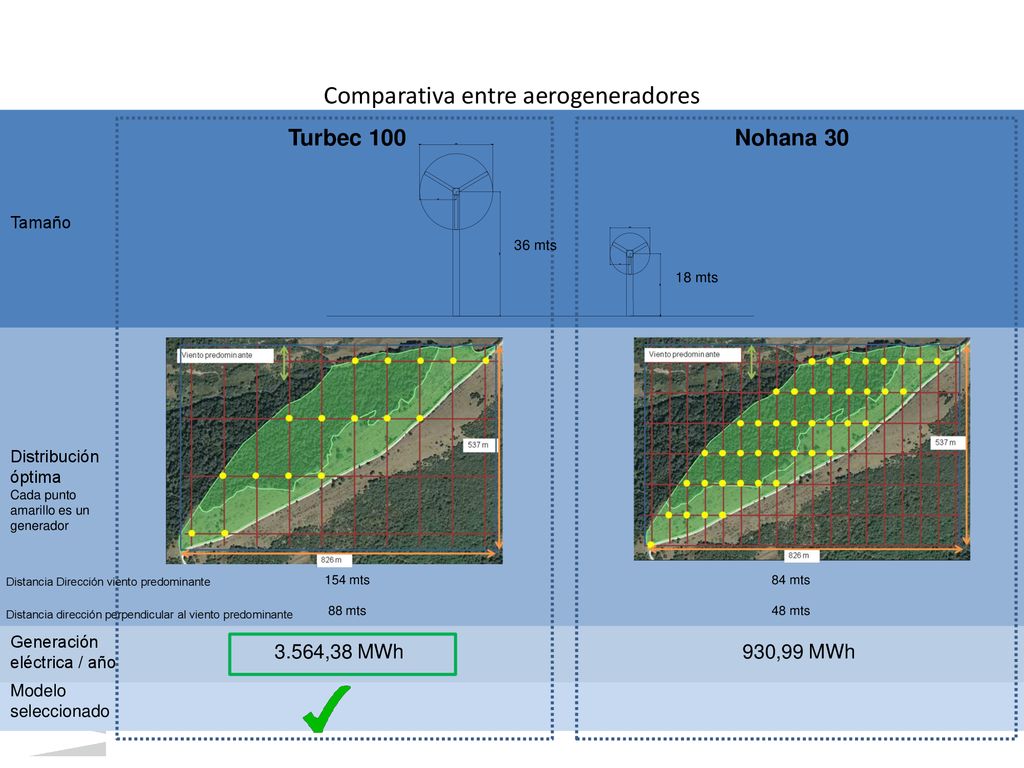

Turbec 100 Nohana 30 Tamaño 36 mts 18 mts Distribución óptima Cada punto amarillo es un generador Distancia Dirección viento predominante Distancia dirección perpendicular al viento predominante 154 mts 88 mts 84 mts 48 mts Generación eléctrica / año 3.564,38 MWh 930,99 MWh Modelo seleccionado

7 Pert y Gantt Actividades Diagrama de Gantt

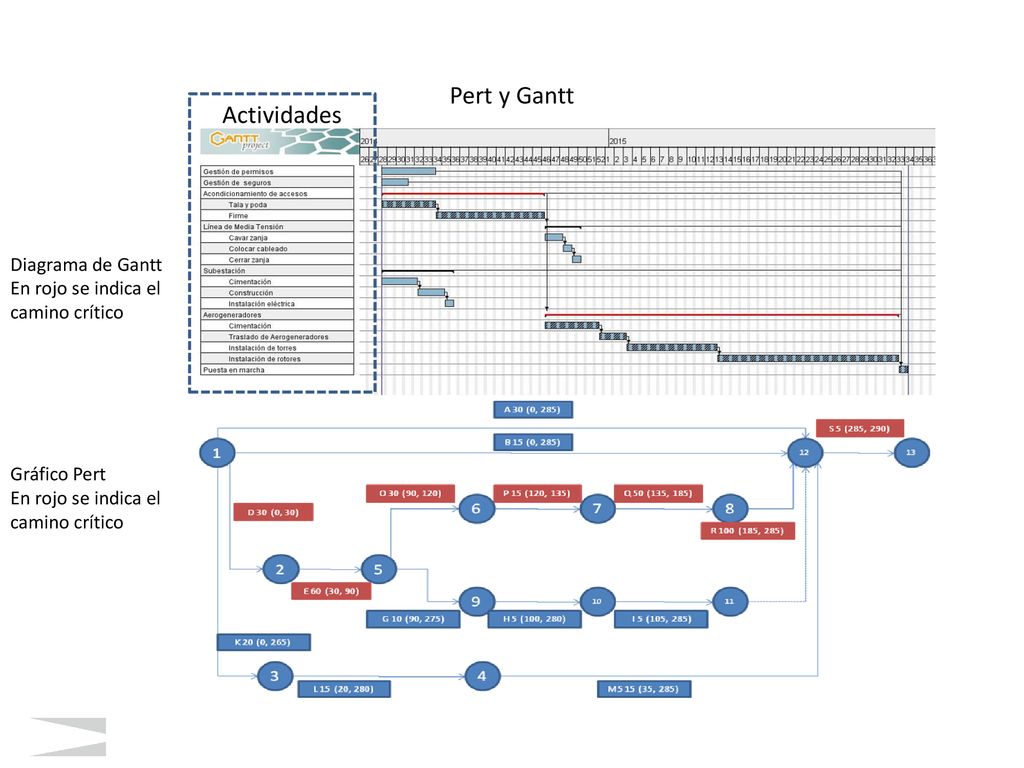

En rojo se indica el camino crítico Gráfico Pert En rojo se indica el camino crítico

8 Modelo Financiero Supuestos Mediciones y presupuesto

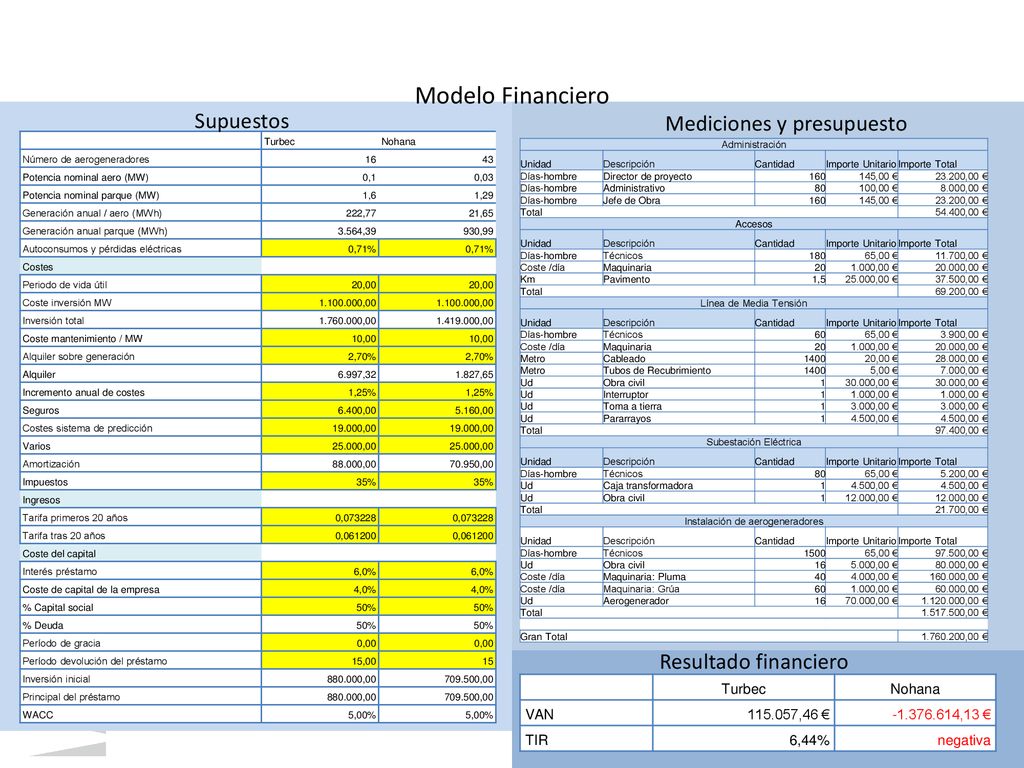

Turbec Nohana Número de aerogeneradores 16 43 Potencia nominal aero (MW) 0,1 0,03 Potencia nominal parque (MW) 1,6 1,29 Generación anual / aero (MWh) 222,77 21,65 Generación anual parque (MWh) 3.564,39 930,99 Autoconsumos y pérdidas eléctricas 0,71% Costes Periodo de vida útil 20,00 Coste inversión MW ,00 Inversión total ,00 ,00 Coste mantenimiento / MW 10,00 Alquiler sobre generación 2,70% Alquiler 6.997,32 1.827,65 Incremento anual de costes 1,25% Seguros 6.400,00 5.160,00 Costes sistema de predicción 19.000,00 Varios 25.000,00 Amortización 88.000,00 70.950,00 Impuestos 35% Ingresos Tarifa primeros 20 años 0,073228 Tarifa tras 20 años 0,061200 Coste del capital Interés préstamo 6,0% Coste de capital de la empresa 4,0% % Capital social 50% % Deuda Período de gracia 0,00 Período devolución del préstamo 15,00 15 Inversión inicial ,00 ,00 Principal del préstamo WACC 5,00% Administración Unidad Descripción Cantidad Importe Unitario Importe Total Días-hombre Director de proyecto 160 145,00 € 23.200,00 € Administrativo 80 100,00 € 8.000,00 € Jefe de Obra Total 54.400,00 € Accesos Técnicos 180 65,00 € 11.700,00 € Coste /día Maquinaria 20 1.000,00 € 20.000,00 € Km Pavimento 1,5 25.000,00 € 37.500,00 € 69.200,00 € Línea de Media Tensión 60 3.900,00 € Metro Cableado 1400 20,00 € 28.000,00 € Tubos de Recubrimiento 5,00 € 7.000,00 € Ud Obra civil 1 30.000,00 € Interruptor Toma a tierra 3.000,00 € Pararrayos 4.500,00 € 97.400,00 € Subestación Eléctrica 5.200,00 € Caja transformadora 12.000,00 € 21.700,00 € Instalación de aerogeneradores 1500 97.500,00 € 16 5.000,00 € 80.000,00 € Maquinaria: Pluma 40 4.000,00 € ,00 € Maquinaria: Grúa 60.000,00 € Aerogenerador 70.000,00 € ,00 € ,00 € Gran Total ,00 € Resultado financiero Turbec Nohana VAN ,46 € ,13 € TIR 6,44% negativa

9 Análisis de sensibilidad

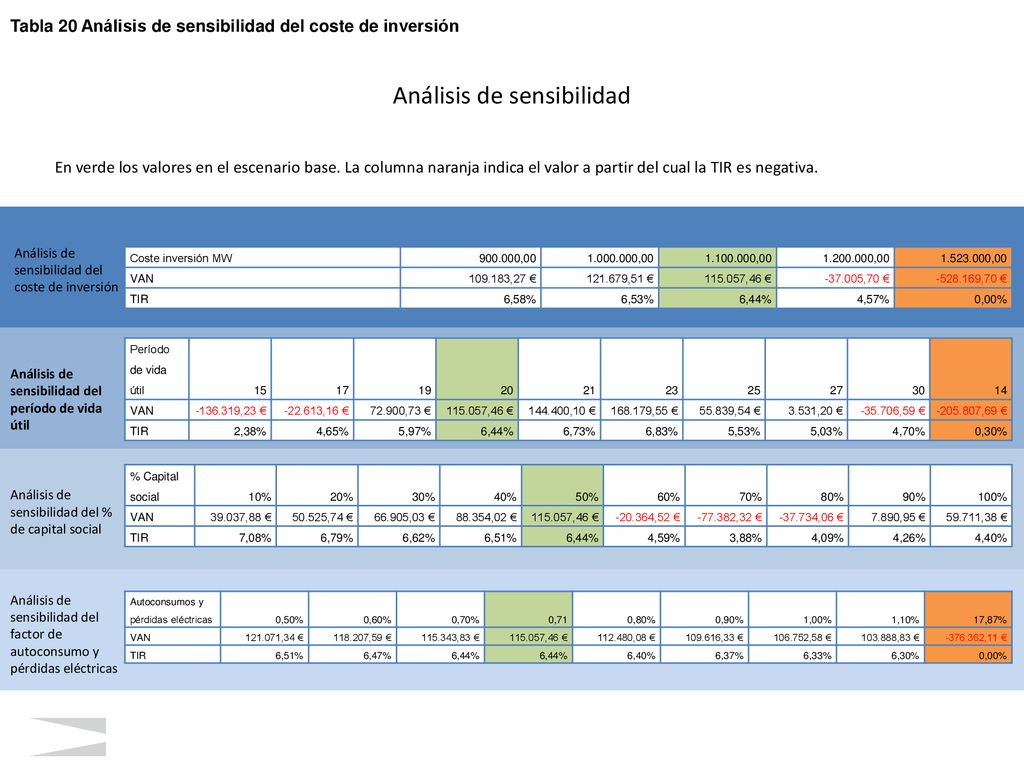

Tabla 20 Análisis de sensibilidad del coste de inversión Análisis de sensibilidad En verde los valores en el escenario base. La columna naranja indica el valor a partir del cual la TIR es negativa. Análisis de sensibilidad del coste de inversión Coste inversión MW ,00 ,00 ,00 ,00 ,00 VAN ,27 € ,51 € ,46 € ,70 € ,70 € TIR 6,58% 6,53% 6,44% 4,57% 0,00% Período de vida útil 15 17 19 20 21 23 25 27 30 14 VAN ,23 € ,16 € 72.900,73 € ,46 € ,10 € ,55 € 55.839,54 € 3.531,20 € ,59 € ,69 € TIR 2,38% 4,65% 5,97% 6,44% 6,73% 6,83% 5,53% 5,03% 4,70% 0,30% Análisis de sensibilidad del período de vida útil % Capital social 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% VAN 39.037,88 € 50.525,74 € 66.905,03 € 88.354,02 € ,46 € ,52 € ,32 € ,06 € 7.890,95 € 59.711,38 € TIR 7,08% 6,79% 6,62% 6,51% 6,44% 4,59% 3,88% 4,09% 4,26% 4,40% Análisis de sensibilidad del % de capital social Análisis de sensibilidad del factor de autoconsumo y pérdidas eléctricas Autoconsumos y pérdidas eléctricas 0,50% 0,60% 0,70% 0,71 0,80% 0,90% 1,00% 1,10% 17,87% VAN ,34 € ,59 € ,83 € ,46 € ,08 € ,33 € ,58 € ,83 € ,11 € TIR 6,51% 6,47% 6,44% 6,40% 6,37% 6,33% 6,30% 0,00%
