PLANIMETRIA: Casa perro 1 Casa perro 2 Planta Planta.

Presentación del tema: "PLANIMETRIA: Casa perro 1 Casa perro 2 Planta Planta."— Transcripción de la presentación:

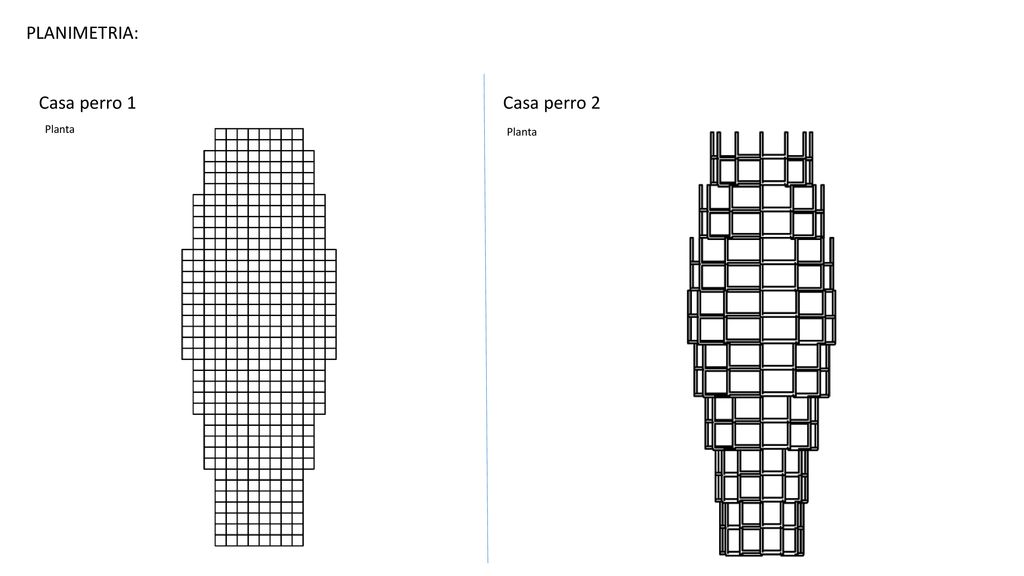

1 PLANIMETRIA: Casa perro 1 Casa perro 2 Planta Planta

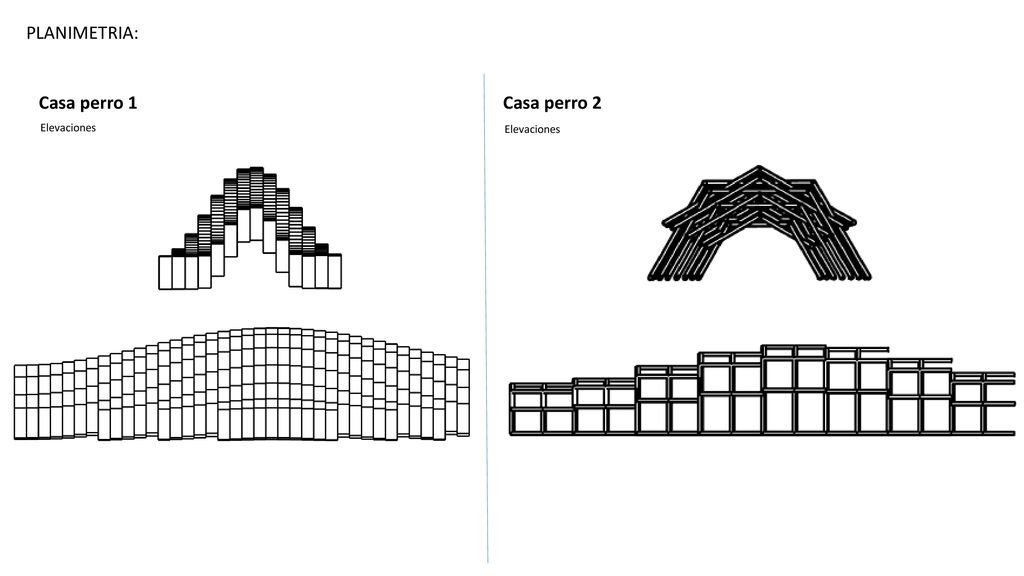

2 PLANIMETRIA: Casa perro 1 Casa perro 2 Elevaciones Elevaciones

3 ESTRATEGIA DE MODELACION GEOMETRICA:
Casa perro 1 Casa perro 2 Nombre estrategia: Cueva con ensamblado de listones verticales y horizontales Nombre estrategia: Arco formado por uniones recíprocas Secuencia de acciones en el tiempo: Secuencia de acciones en el tiempo: MISMA FUNCIÓN PARA AMBAS CASAS QUE APUNTA A DISTINTOS PARÁMETROS, ES DECIR, TIENEN FORMAS DISTINTAS.

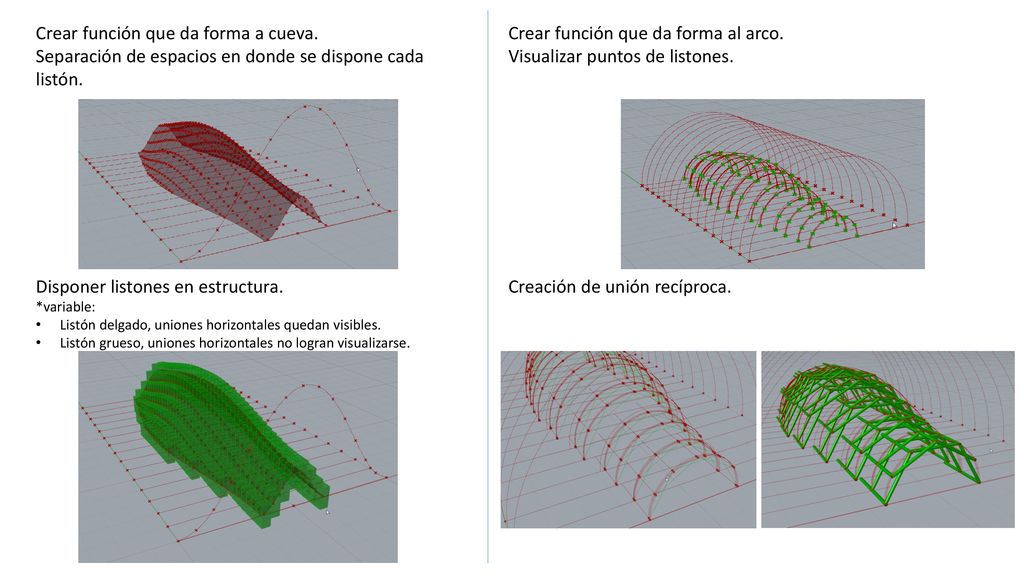

4 Crear función que da forma a cueva.
Separación de espacios en donde se dispone cada listón. Disponer listones en estructura. *variable: Listón delgado, uniones horizontales quedan visibles. Listón grueso, uniones horizontales no logran visualizarse. Crear función que da forma al arco. Visualizar puntos de listones. Creación de unión recíproca.

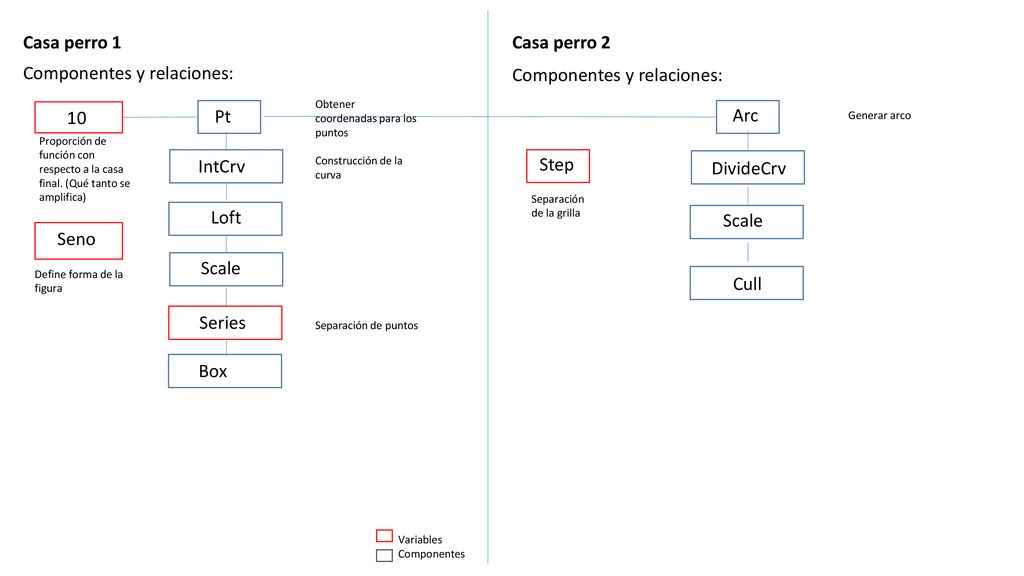

5 Componentes y relaciones: Componentes y relaciones:
Casa perro 1 Casa perro 2 Componentes y relaciones: Componentes y relaciones: Obtener coordenadas para los puntos Construcción de la curva 10 Pt Arc Generar arco Proporción de función con respecto a la casa final. (Qué tanto se amplifica) IntCrv Step DivideCrv Separación de la grilla Loft Scale Seno Scale Define forma de la figura Cull Series Separación de puntos Box Variables Componentes

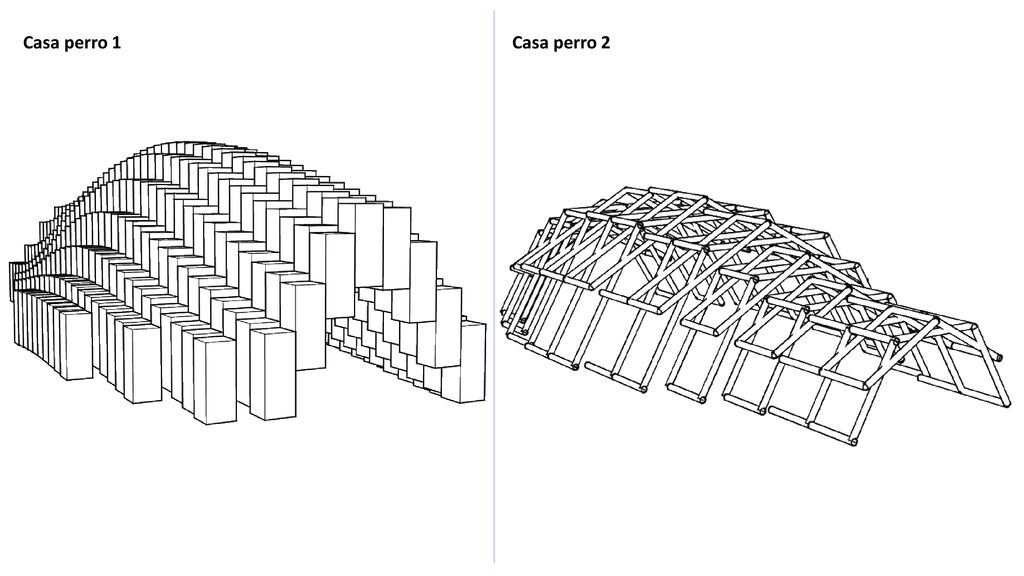

6 Casa perro 1 Casa perro 2

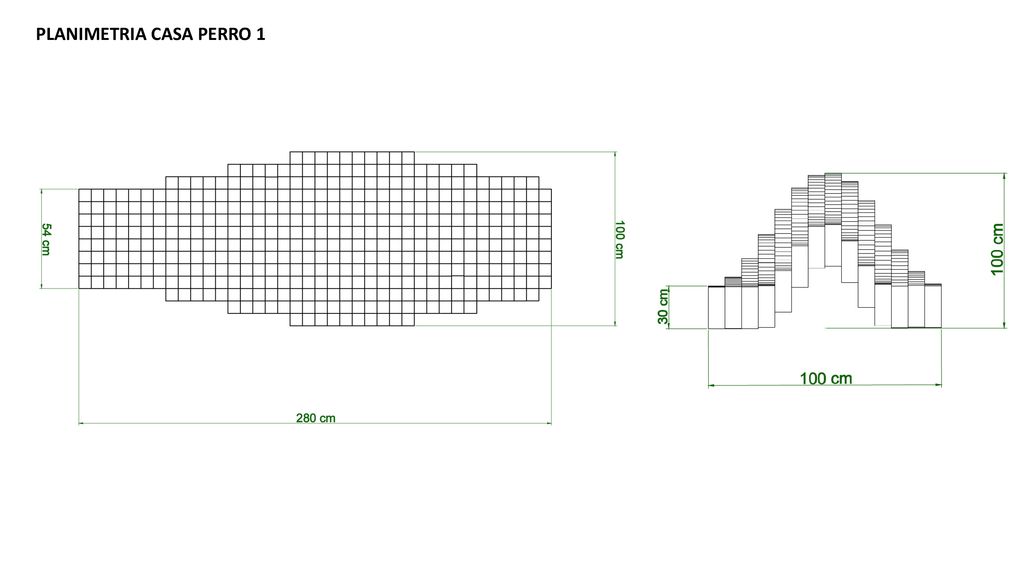

7 PLANIMETRIA CASA PERRO 1

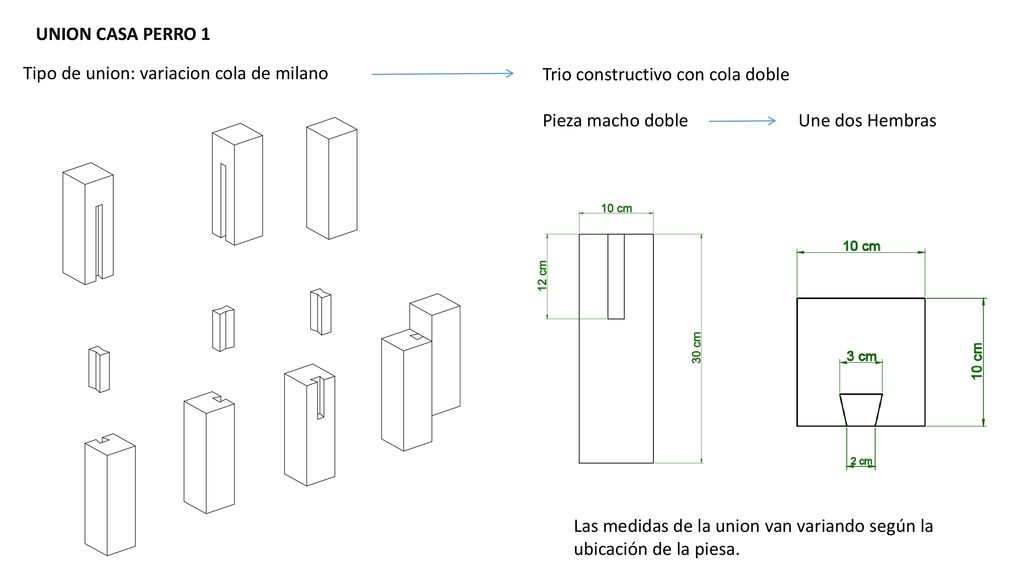

8 UNION CASA PERRO 1 Tipo de union: variacion cola de milano Trio constructivo con cola doble Pieza macho doble Une dos Hembras Las medidas de la union van variando según la ubicación de la piesa.

9 Componentes y relaciones:
Casa perro 1 Componentes y relaciones: Obtener coordenadas para los puntos 10 Pt Qué tanto se amplifica Box Move Polilinea Pline Extruir Extr Agujeros de capa Cap Sdiff Diferencia de solidos Mirror Macho Union de solidos Hembra
