1 Acotado Técnicas y normativas

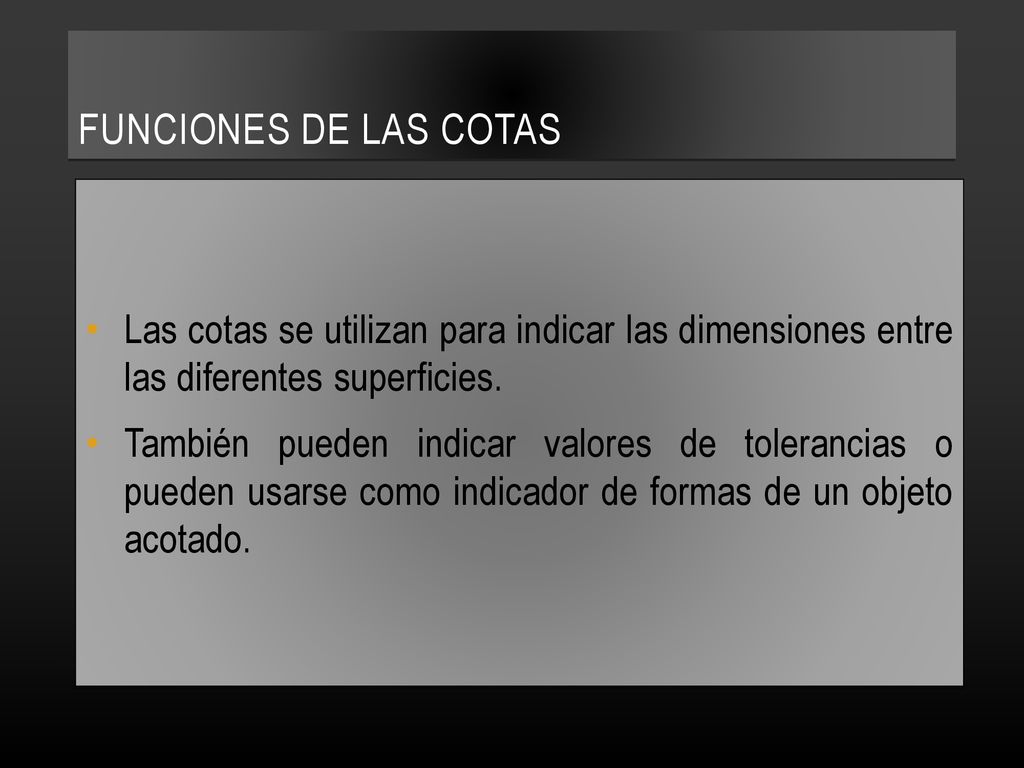

2 Funciones de las cotas Las cotas se utilizan para indicar las dimensiones entre las diferentes superficies. También pueden indicar valores de tolerancias o pueden usarse como indicador de formas de un objeto acotado.

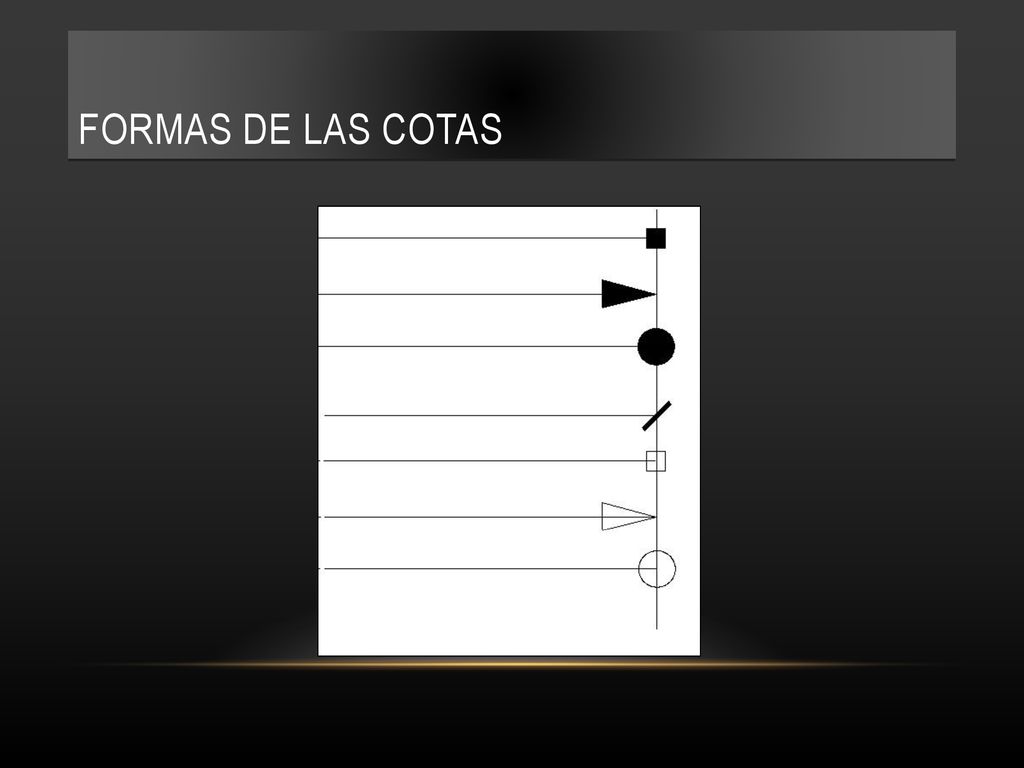

3 Formas de las cotas

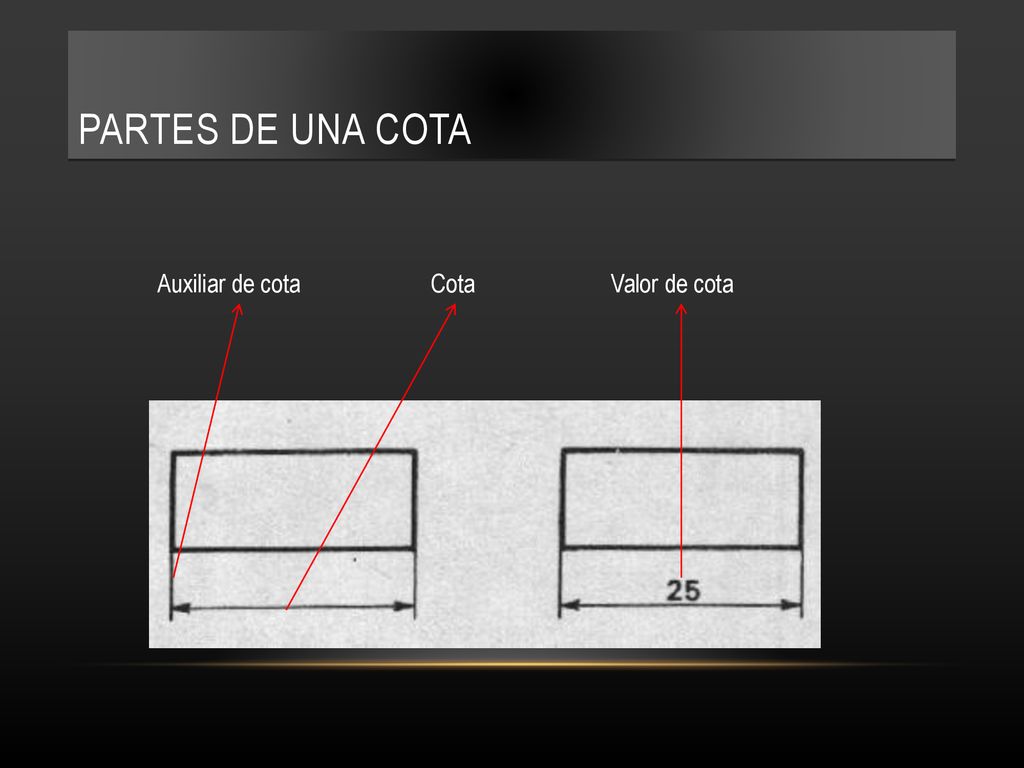

4 Partes de una cota Auxiliar de cota Cota Valor de cota

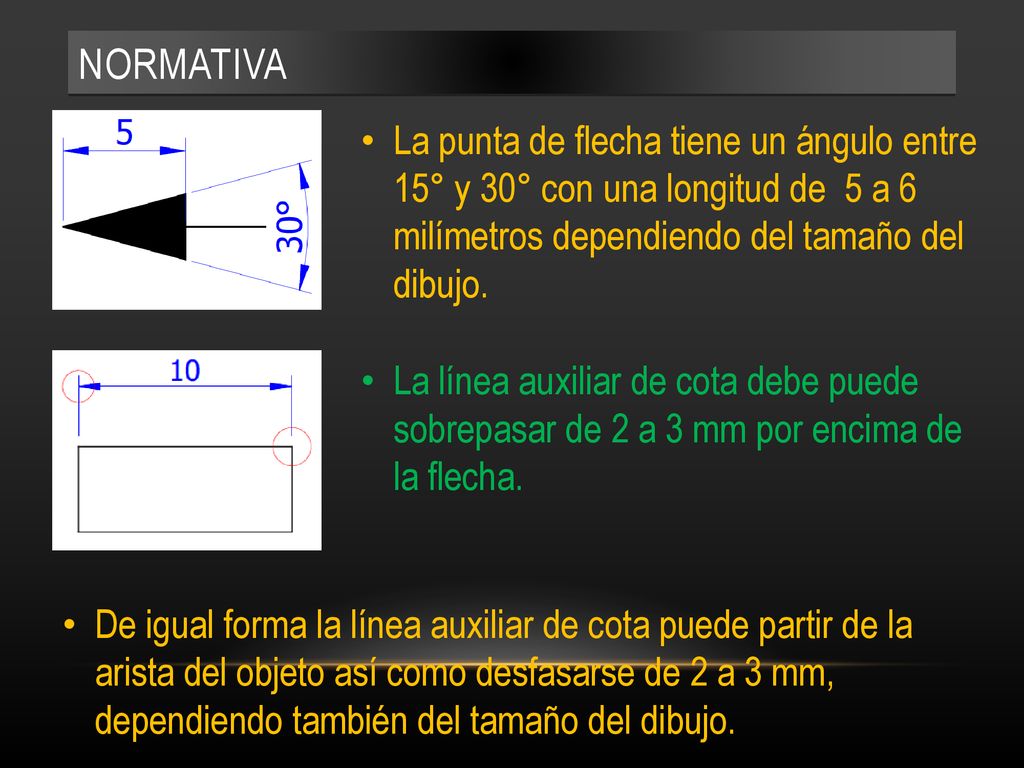

5 Normativa La punta de flecha tiene un ángulo entre 15° y 30° con una longitud de 5 a 6 milímetros dependiendo del tamaño del dibujo. La línea auxiliar de cota debe puede sobrepasar de 2 a 3 mm por encima de la flecha. De igual forma la línea auxiliar de cota puede partir de la arista del objeto así como desfasarse de 2 a 3 mm, dependiendo también del tamaño del dibujo.

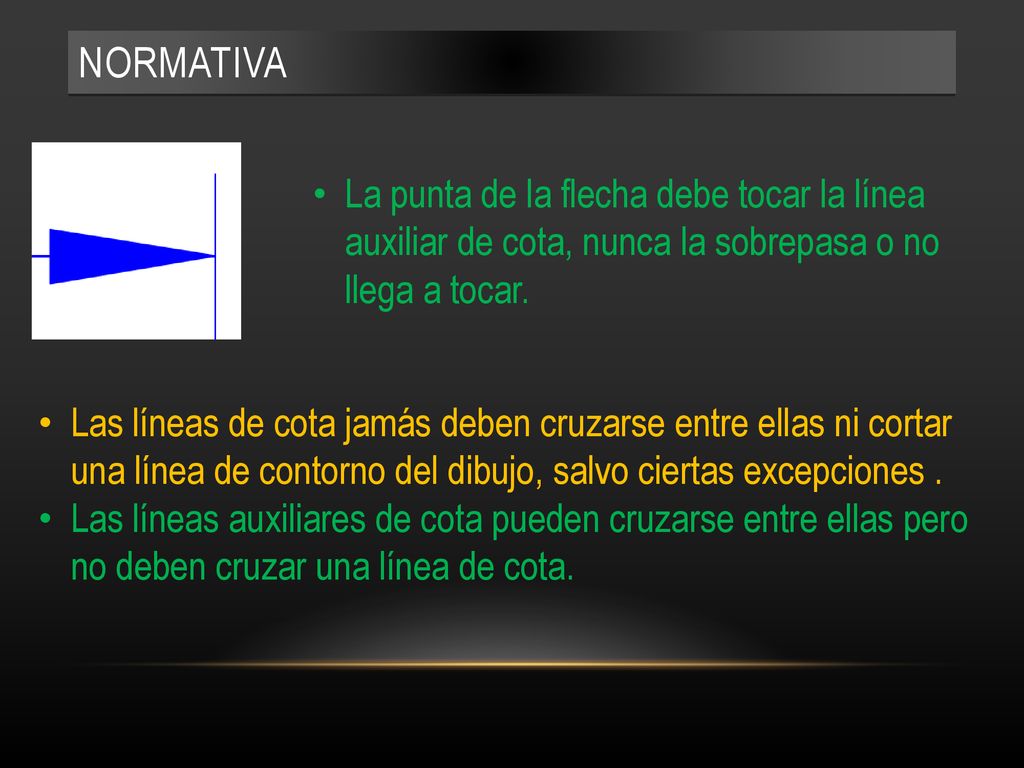

6 Normativa La punta de la flecha debe tocar la línea auxiliar de cota, nunca la sobrepasa o no llega a tocar. Las líneas de cota jamás deben cruzarse entre ellas ni cortar una línea de contorno del dibujo, salvo ciertas excepciones . Las líneas auxiliares de cota pueden cruzarse entre ellas pero no deben cruzar una línea de cota.

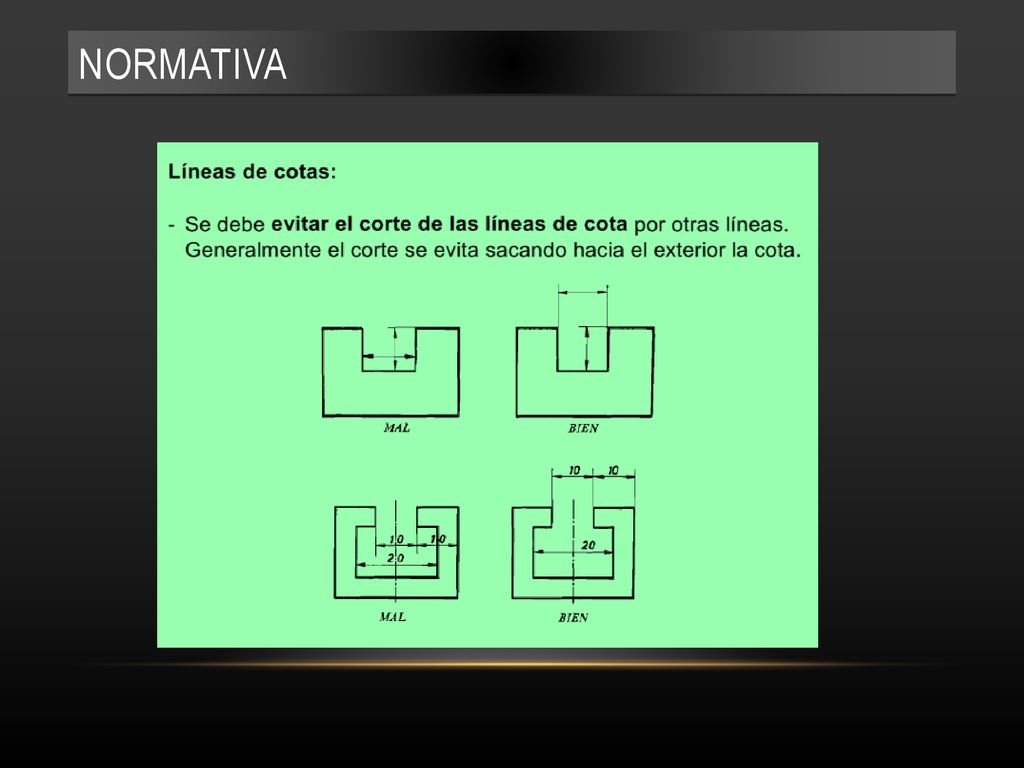

7 Normativa

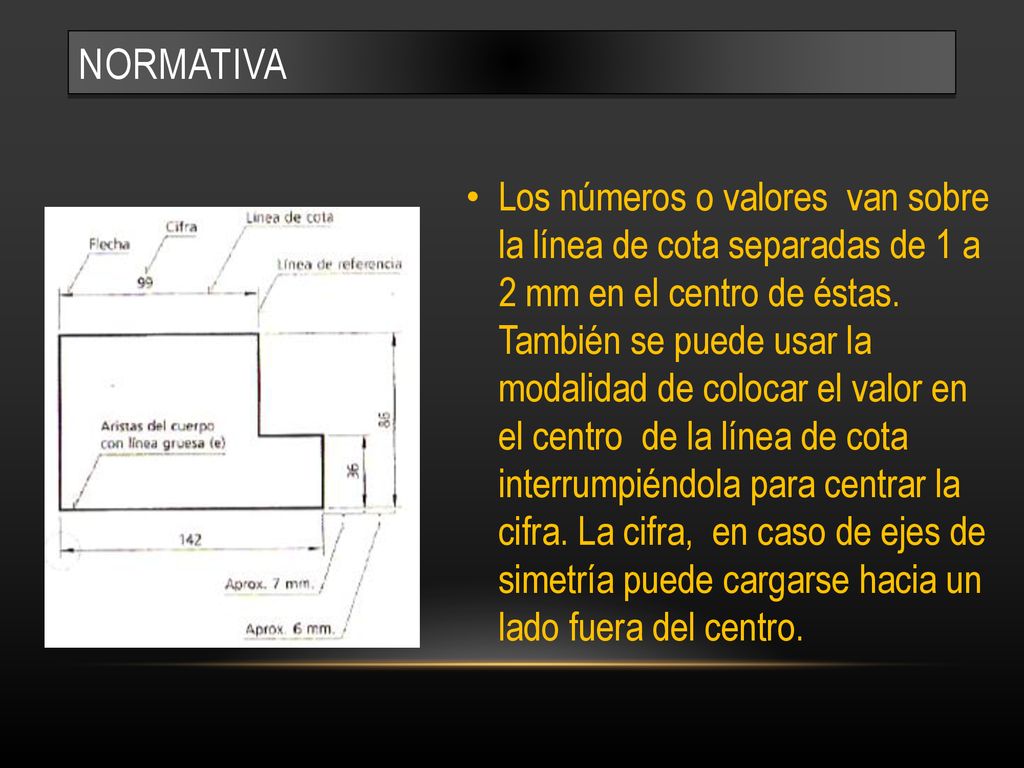

8 Normativa Los números o valores van sobre la línea de cota separadas de 1 a 2 mm en el centro de éstas. También se puede usar la modalidad de colocar el valor en el centro de la línea de cota interrumpiéndola para centrar la cifra. La cifra, en caso de ejes de simetría puede cargarse hacia un lado fuera del centro.

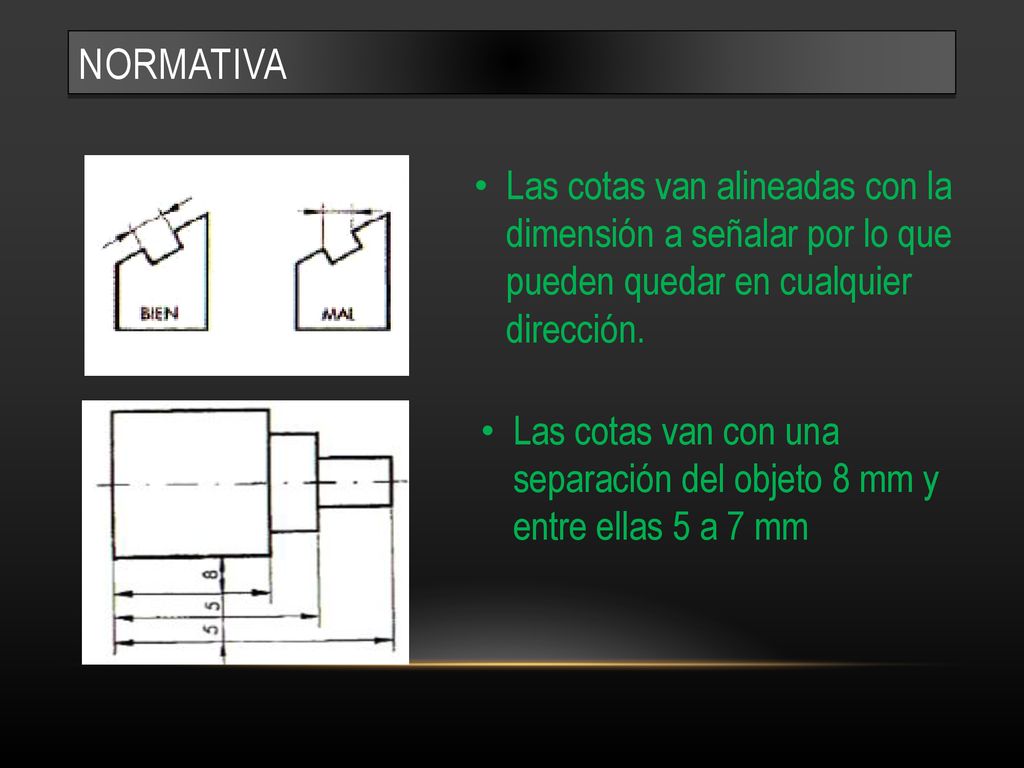

9 Normativa Las cotas van alineadas con la dimensión a señalar por lo que pueden quedar en cualquier dirección. Las cotas van con una separación del objeto 8 mm y entre ellas 5 a 7 mm

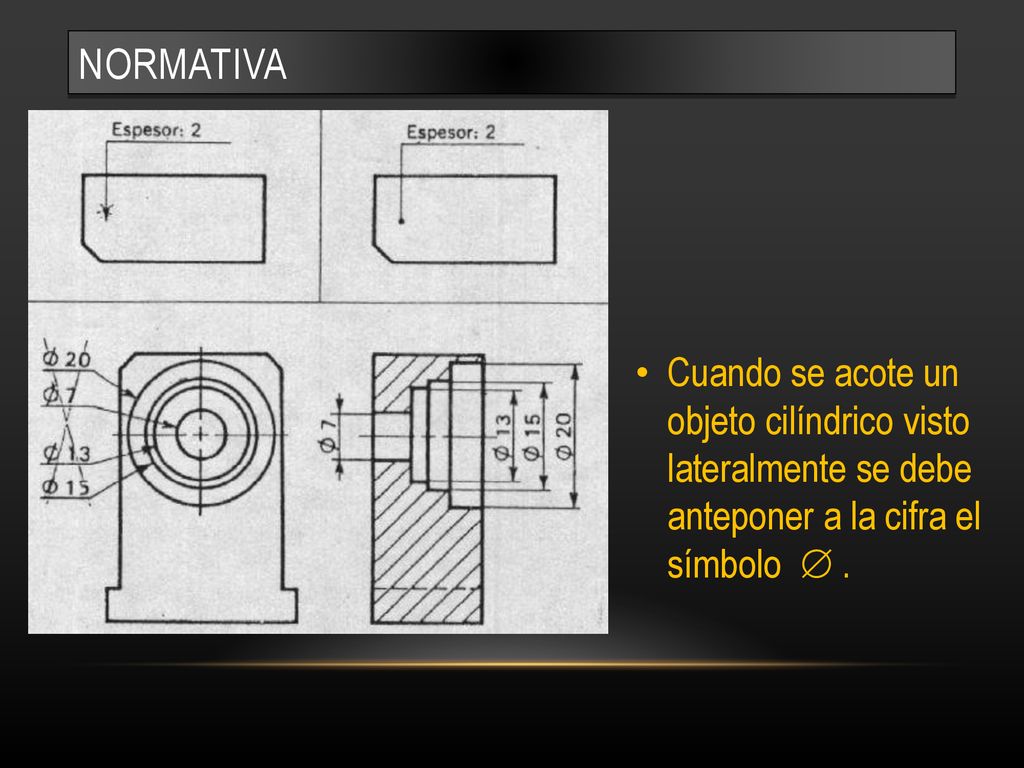

10 Normativa Cuando se acote un objeto cilíndrico visto lateralmente se debe anteponer a la cifra el símbolo  .

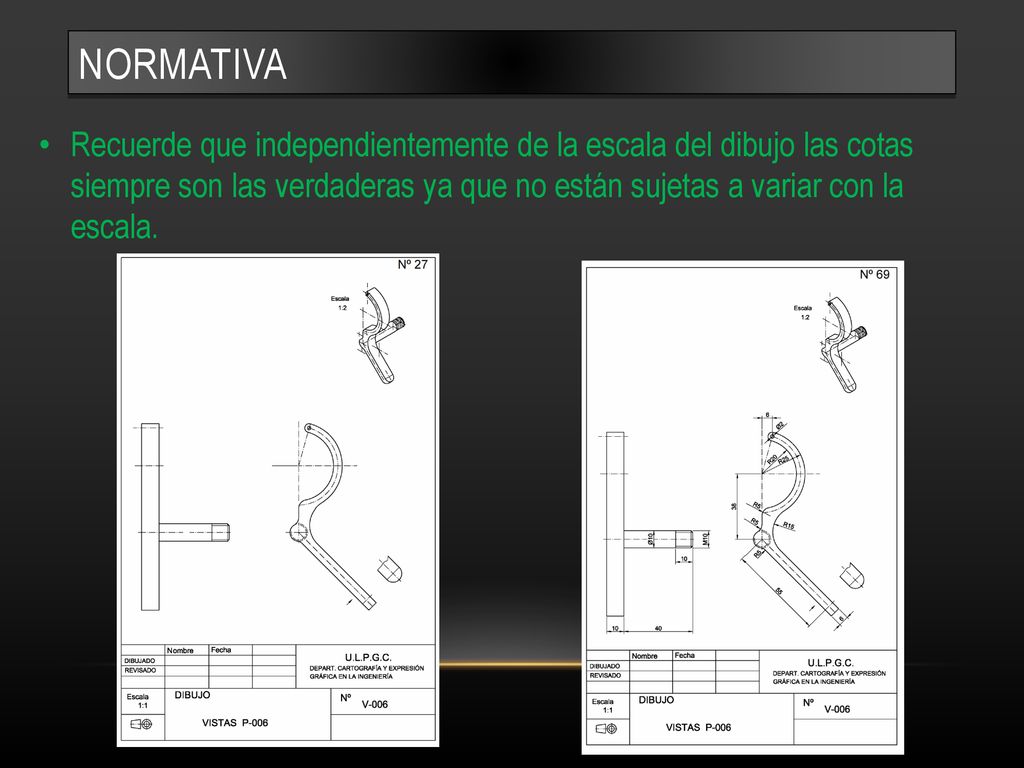

11 Normativa Recuerde que independientemente de la escala del dibujo las cotas siempre son las verdaderas ya que no están sujetas a variar con la escala.

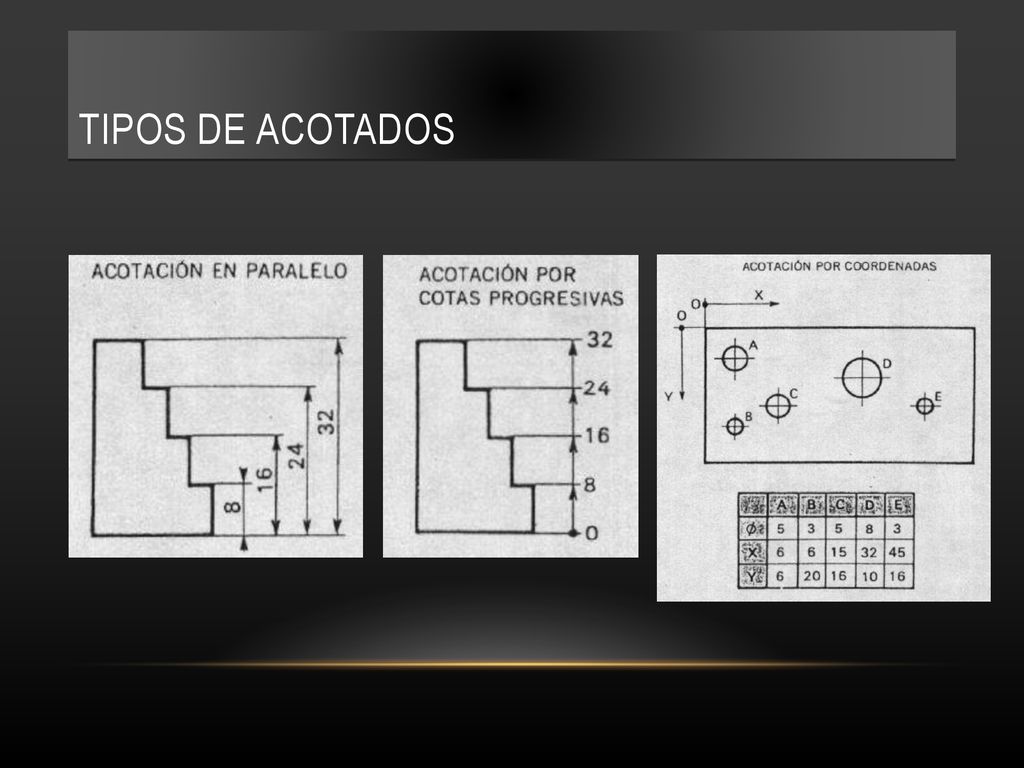

12 Tipos de acotados

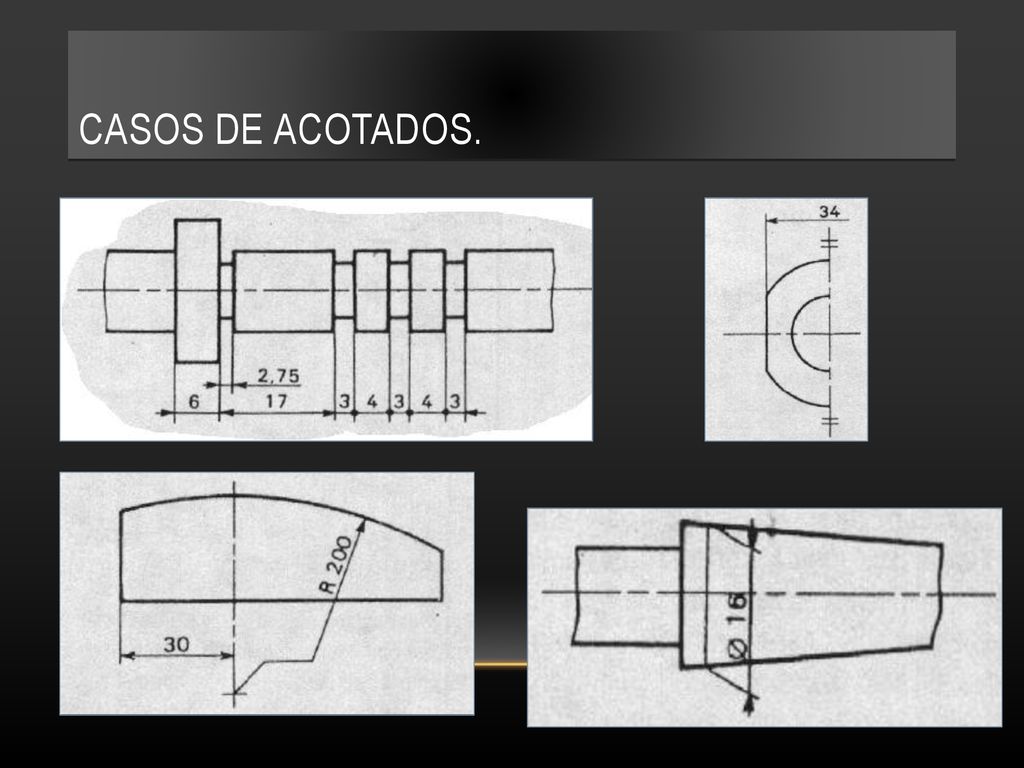

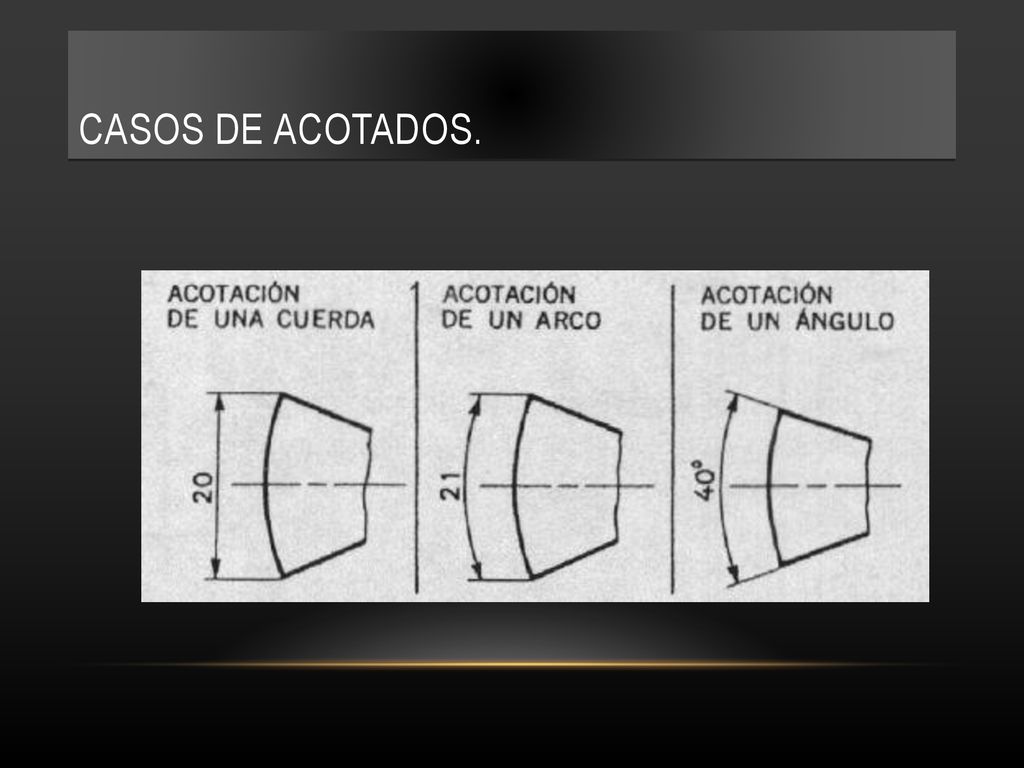

13 Casos de acotados.

14 Casos de acotados.

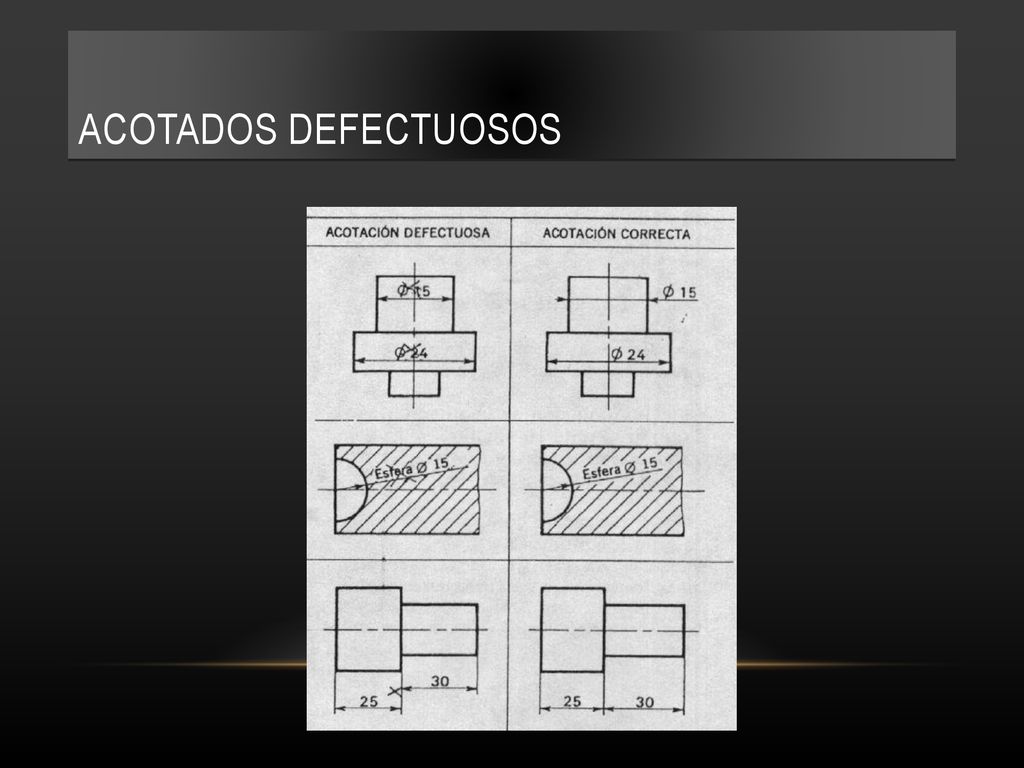

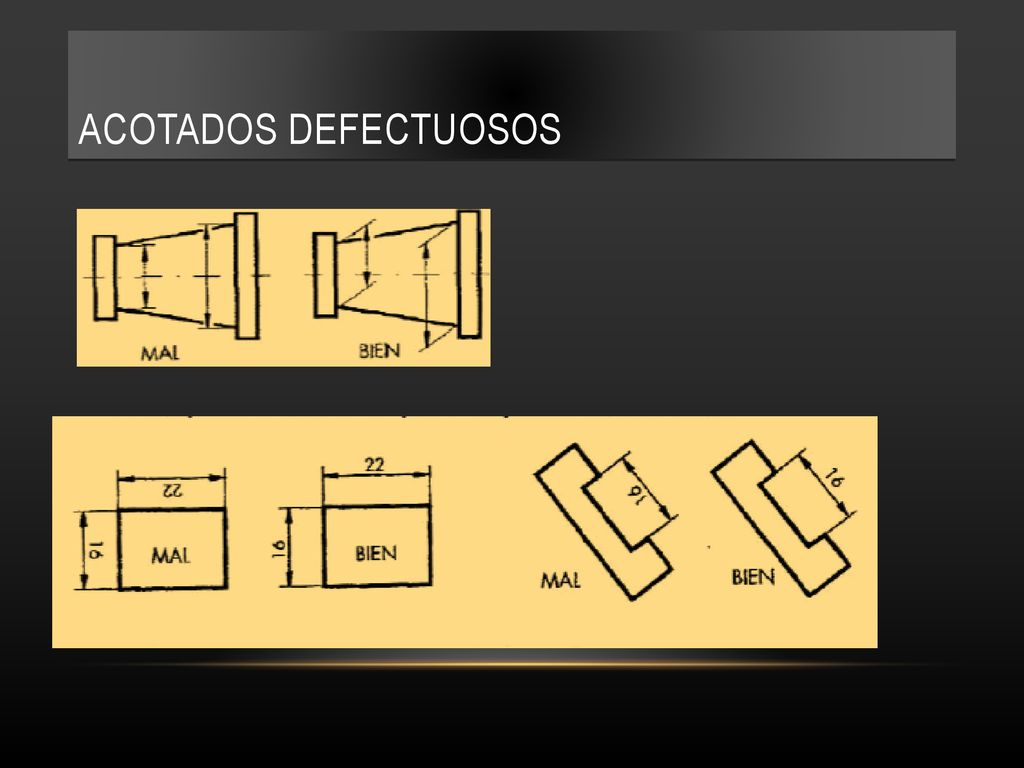

15 Acotados defectuosos

16 Acotados defectuosos

17 Acotados defectuosos

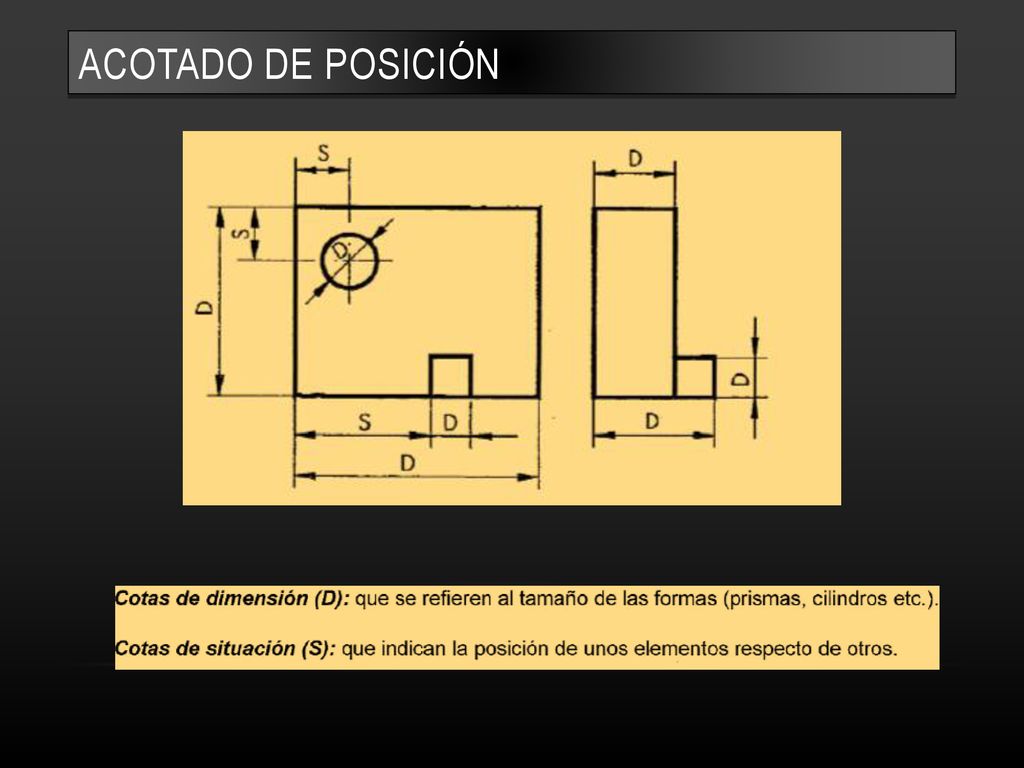

18 Acotado de posición

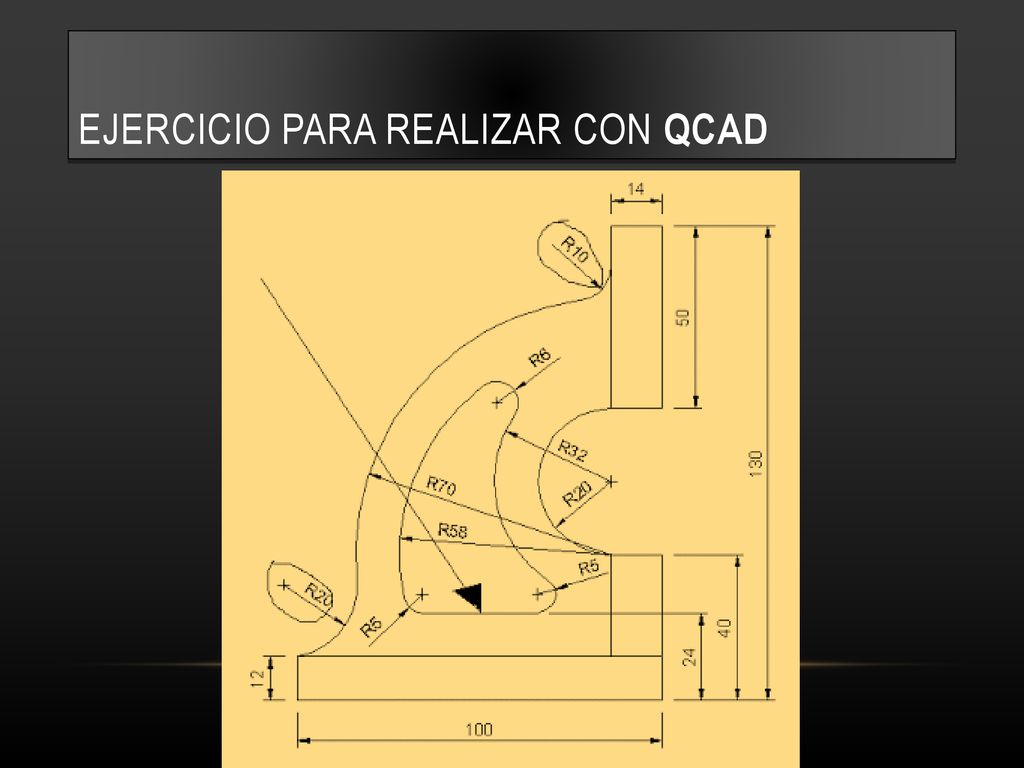

19 Ejercicio para realizar con QCAD
