NORMAS DE ACOTACIÓN BÁSICAS.

Presentación del tema: "NORMAS DE ACOTACIÓN BÁSICAS."— Transcripción de la presentación:

1 NORMAS DE ACOTACIÓN BÁSICAS

2 Normas Generales de Acotación
Aparecerán las cotas necesarias para que la pieza quede definida. Las cotas no deben repetirse, se colocarán las mínimas necesarias. Las cotas se colocarán en la vista que mejor defina la magnitud acotada. Todas las cotas se expresarán en la misma unidad. Las cotas se leerán desde abajo (horizontales) y desde la derecha (verticales). Las cifras de cota quedarán encima de la línea de cota y en su misma dirección.

3 59 2 mm. 7 mm. Elementos de la Acotación Líneas auxiliares de cota
Línea de cota Flechas Cota 59 2 mm. 7 mm. La línea de cota estará separada como mínimo de la arista 7 mm. Las líneas auxiliares de cota sobresaldrán de la línea de cota 2 mm.

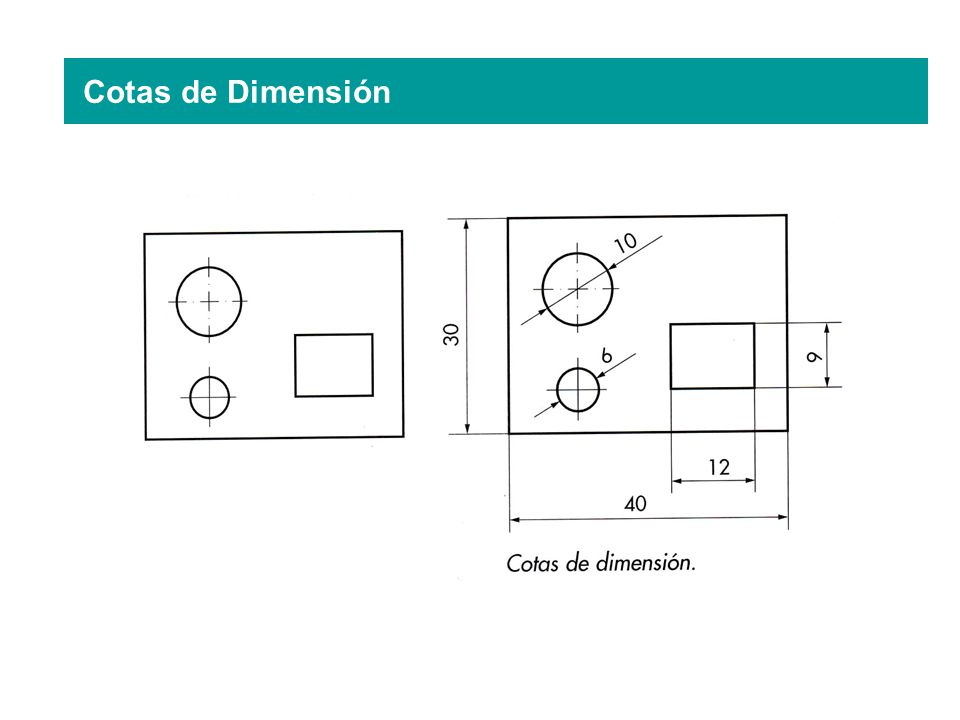

4 Cotas de Dimensión

5 Cotas de Dimensión y Situación

6 MEDIANTE COTAS SUPERPUESTAS
Tipos de Acotación EN SERIE MEDIANTE COTAS SUPERPUESTAS EN PARALELO 150 150 420 640 420 150 270 640 220 6

7 Acotación de Aristas ...ni pueden coincidir con los ejes
...ni ser continuación de ellas... Las líneas de cota no pueden coincidir con las aristas... Las líneas de acotación no deben coincidir con aristas y ejes ni ser continuación de aristas

8 Acotación de Aristas Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Las líneas de acotación no se cruzan entre si ni con ninguna otra línea.

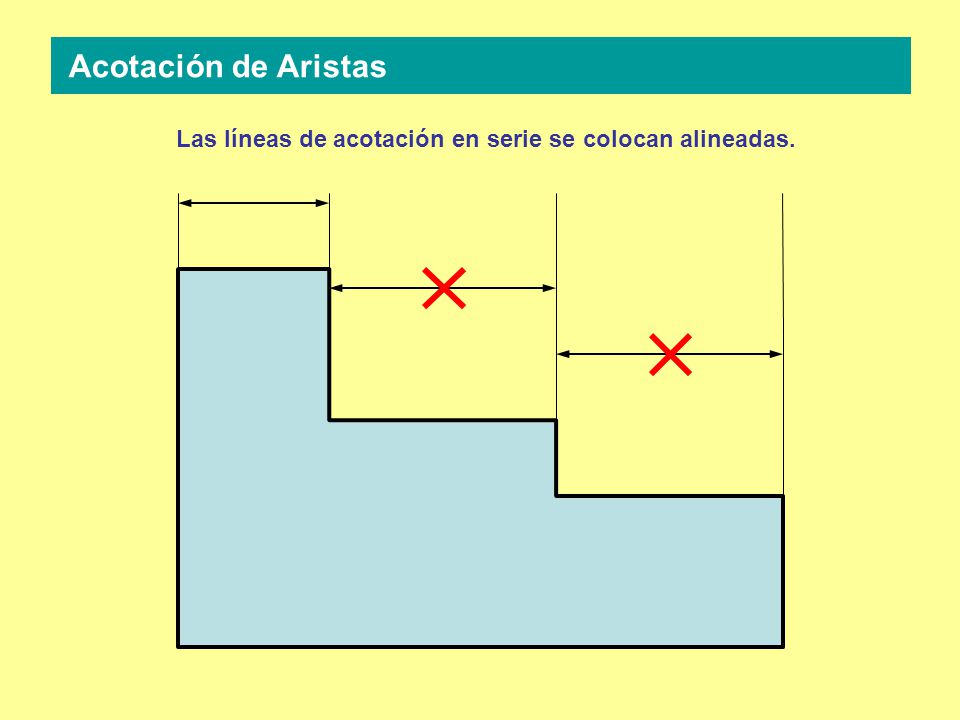

9 Acotación de Aristas Las líneas de acotación en serie se colocan alineadas. Las líneas de acotación en serie se colocan alineadas.

10 Acotación de Aristas Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Para evitarlo en la acotación en paralelo colocaremos las cotas mayores más alejadas y las menores más cerca de la figura.

11 Acotación de Aristas Si la cifra de cota tiene poco espacio se colocará fuera, a la derecha Si las flechas quedan muy juntas se sacan fuera de las líneas auxiliares ...y las cifras se sacarán con una línea de referencia man- teniendo su dirección. Si las flechas no se pueden sacar afuera se sustituyen por un punto... 45 156 35 50

12 Acotación por coordenadas
CON TABLA: Se colocan las coordenadas en forma de tabla D X = 50 Y = 45 SIN TABLA : Se colocan las coordenadas al lado de cada punto B X = 15 Y = 25 A X = 0 Y = 10 C X = 45 Y = -5

13 Inscripción de las cifras de cota
Existen dos métodos de inscripción de cotas: MÉTODO 1 Las cifras de cota se colocan paralelamente a sus líneas de cota, centradas, por encima y ligeramente separadas de éstas. 40 27 20

14 Inscripción de las cifras de cota
MÉTODO 2 Las cifras deben inscribirse para ser leídas desde abajo. Las líneas de cota no horizontales se cortan a la mitad para poner la cifra. 50 18 24

15 Símbolos que preceden a la cifra de cota
Diámetro Radio de esfera Radio Diámetro de esfera Cuadrado SR R S

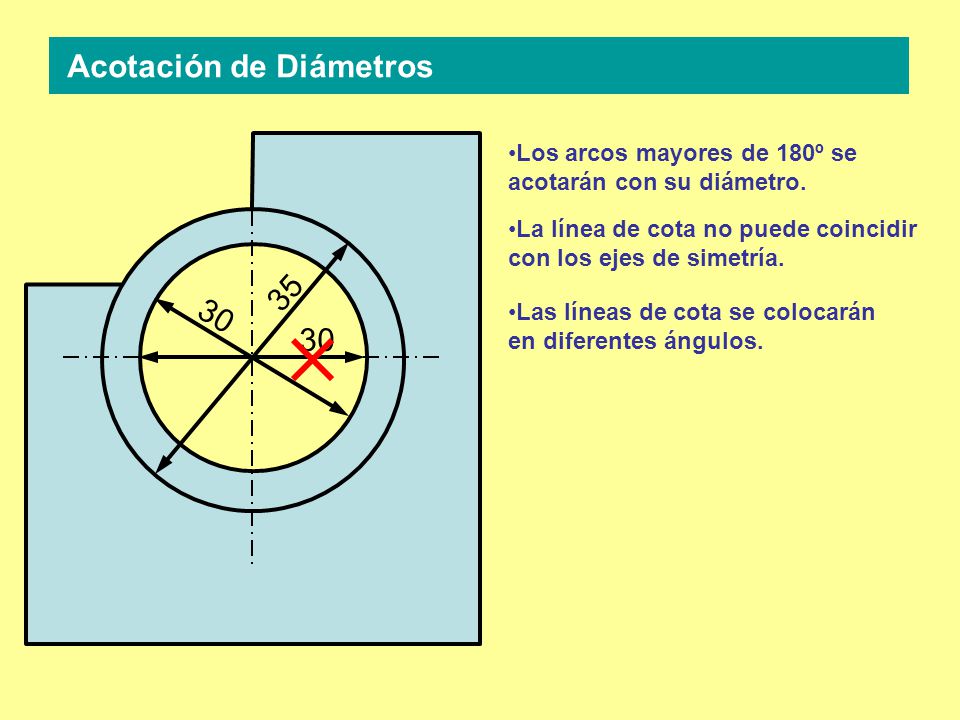

16 Acotación de Diámetros
Los arcos mayores de 180º se acotarán con su diámetro. La línea de cota no puede coincidir con los ejes de simetría. 35 30 Las líneas de cota se colocarán en diferentes ángulos. 30

17 Acotación de Diámetros
25 Los arcos mayores de 180º se acotarán con su diámetro. La línea de cota no puede coincidir con los ejes de simetría. Las líneas de cota se colocarán en diferentes ángulos. No se acotarán más de dos circunferencias concéntricas. El resto se acotarán en otra vista. 45 Se añadirá el símbolo del diámetro cuando no sea evidente que estamos acotando una circunferencia. 65

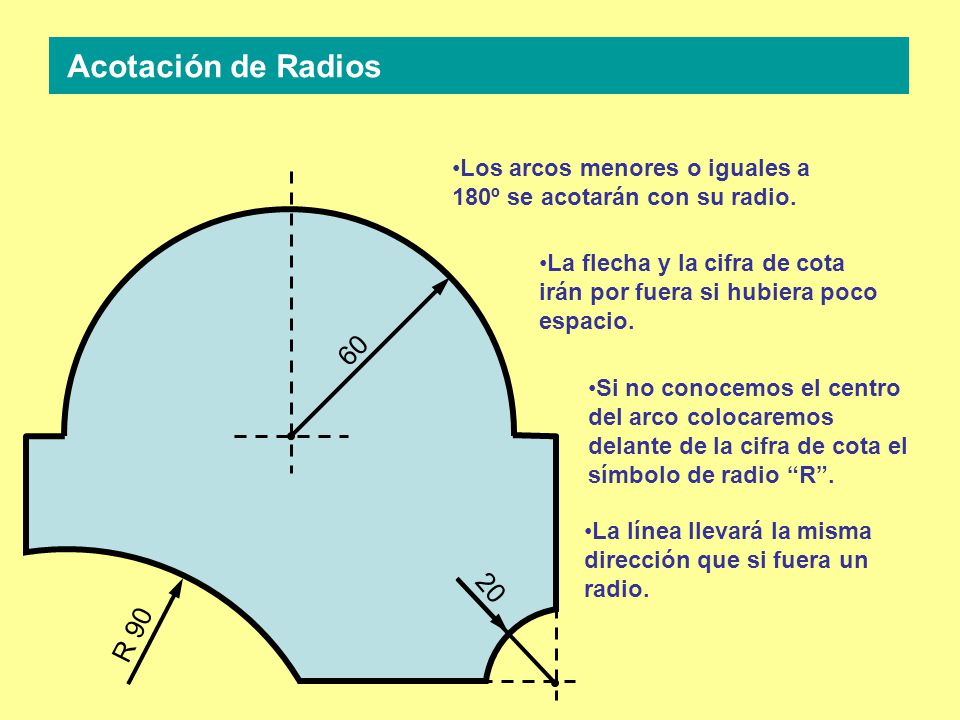

18 Acotación de Radios Los arcos menores o iguales a 180º se acotarán con su radio. La flecha y la cifra de cota irán por fuera si hubiera poco espacio. 60 Si no conocemos el centro del arco colocaremos delante de la cifra de cota el símbolo de radio “R”. La línea llevará la misma dirección que si fuera un radio. 20 R 90

19

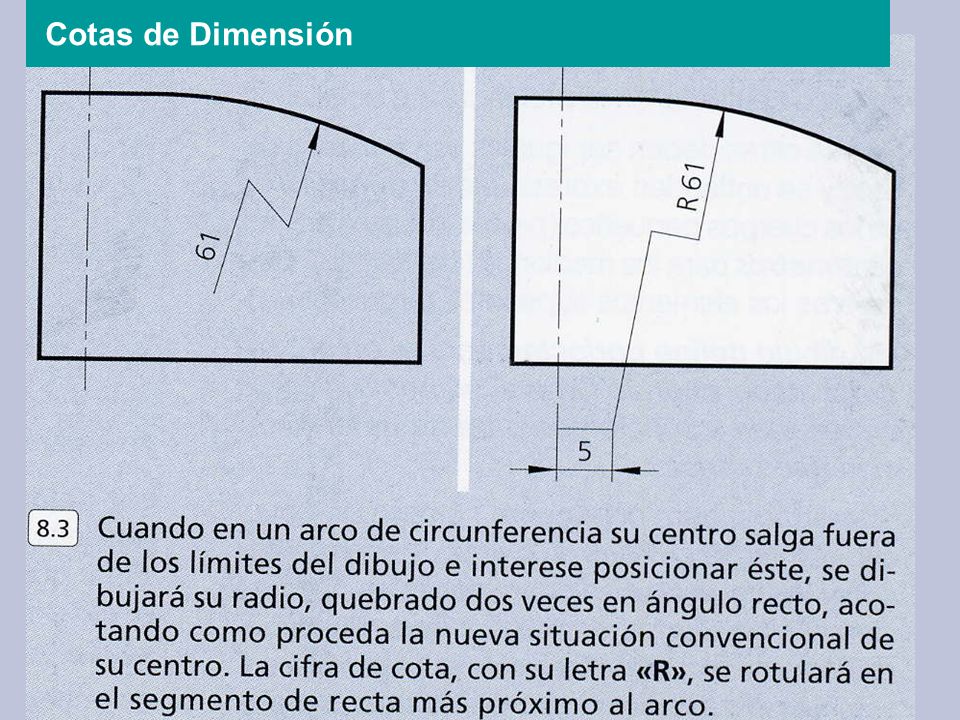

20 Cotas de Dimensión

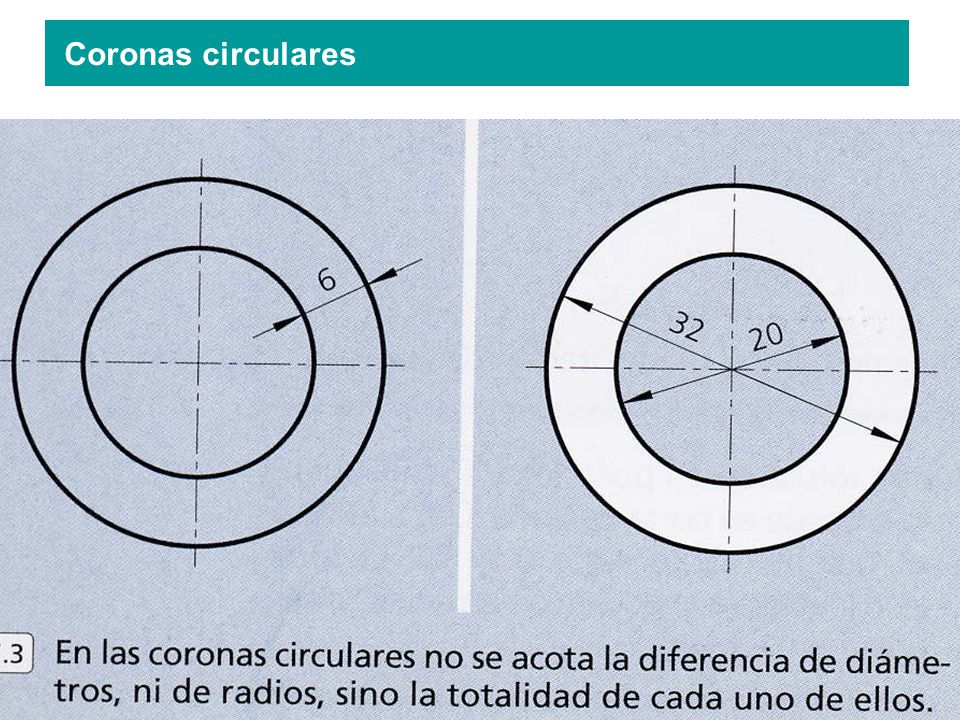

21 Coronas circulares

22 Arcos, cuerdas y ángulos
