CAPITULO IV Cableado de una red Cable de par trenzado

Presentación del tema: "CAPITULO IV Cableado de una red Cable de par trenzado"— Transcripción de la presentación:

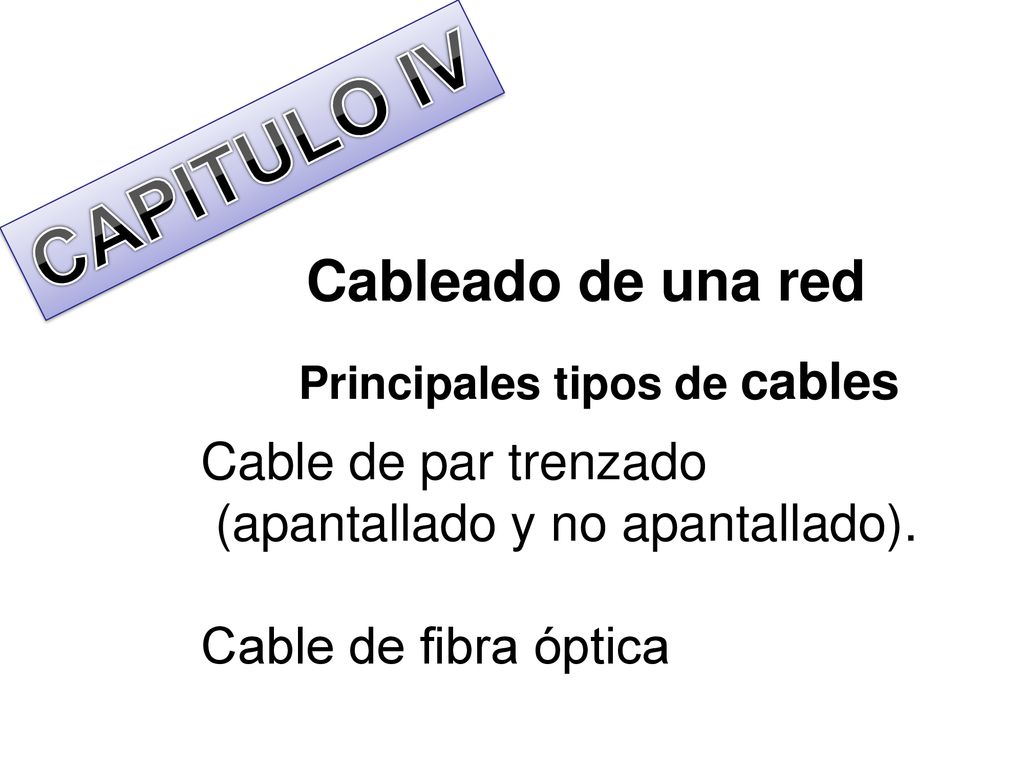

1 CAPITULO IV Cableado de una red Cable de par trenzado
Principales tipos de cables Cable de par trenzado (apantallado y no apantallado). Cable de fibra óptica

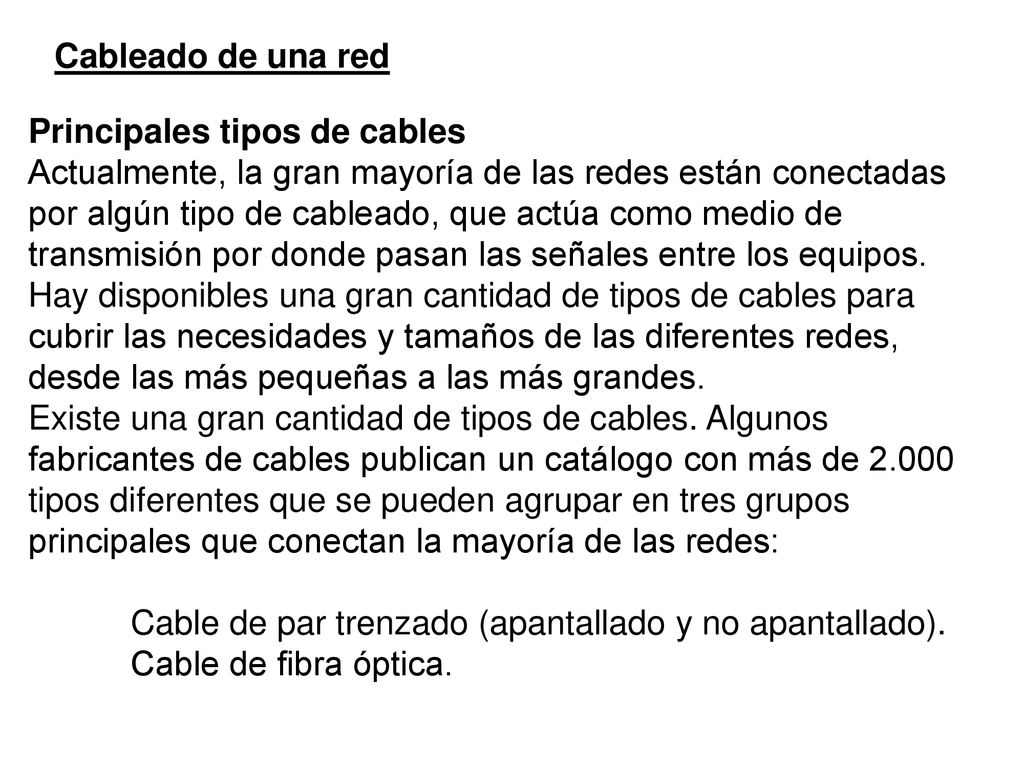

2 Cableado de una red Principales tipos de cables Actualmente, la gran mayoría de las redes están conectadas por algún tipo de cableado, que actúa como medio de transmisión por donde pasan las señales entre los equipos. Hay disponibles una gran cantidad de tipos de cables para cubrir las necesidades y tamaños de las diferentes redes, desde las más pequeñas a las más grandes. Existe una gran cantidad de tipos de cables. Algunos fabricantes de cables publican un catálogo con más de tipos diferentes que se pueden agrupar en tres grupos principales que conectan la mayoría de las redes: Cable de par trenzado (apantallado y no apantallado). Cable de fibra óptica.

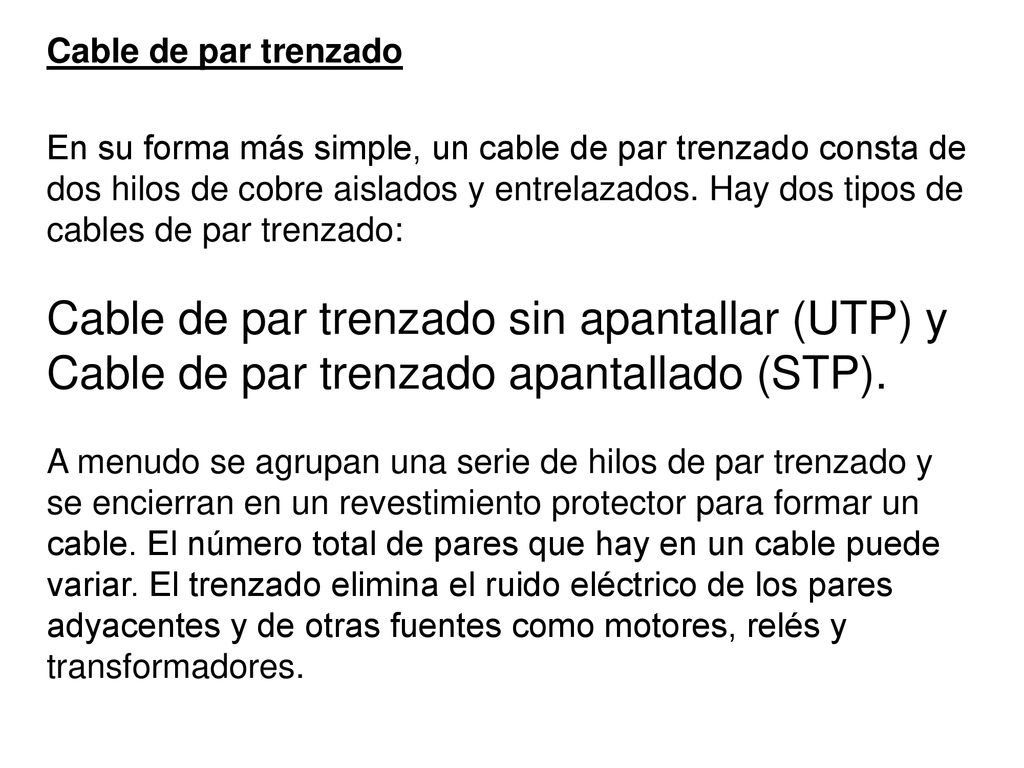

3 Cable de par trenzado sin apantallar (UTP) y
En su forma más simple, un cable de par trenzado consta de dos hilos de cobre aislados y entrelazados. Hay dos tipos de cables de par trenzado: Cable de par trenzado sin apantallar (UTP) y Cable de par trenzado apantallado (STP). A menudo se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable. El número total de pares que hay en un cable puede variar. El trenzado elimina el ruido eléctrico de los pares adyacentes y de otras fuentes como motores, relés y transformadores.

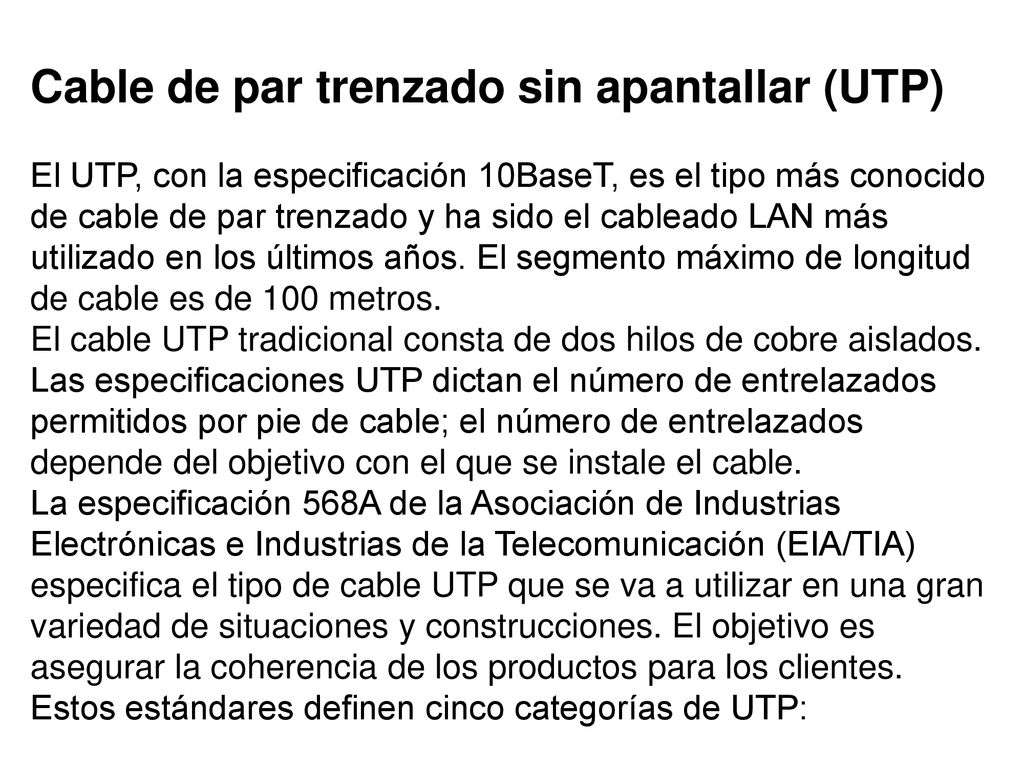

4 Cable de par trenzado sin apantallar (UTP)
El UTP, con la especificación 10BaseT, es el tipo más conocido de cable de par trenzado y ha sido el cableado LAN más utilizado en los últimos años. El segmento máximo de longitud de cable es de 100 metros. El cable UTP tradicional consta de dos hilos de cobre aislados. Las especificaciones UTP dictan el número de entrelazados permitidos por pie de cable; el número de entrelazados depende del objetivo con el que se instale el cable.  La especificación 568A de la Asociación de Industrias Electrónicas e Industrias de la Telecomunicación (EIA/TIA) especifica el tipo de cable UTP que se va a utilizar en una gran variedad de situaciones y construcciones. El objetivo es asegurar la coherencia de los productos para los clientes. Estos estándares definen cinco categorías de UTP:

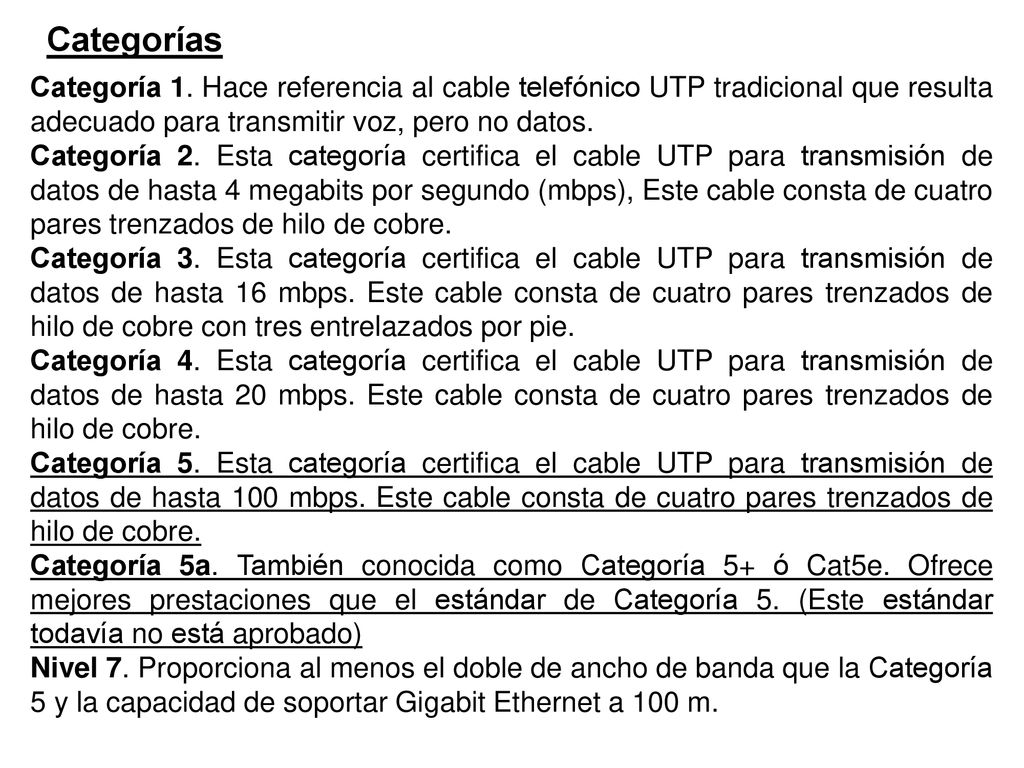

5 Categorías Categoría 1. Hace referencia al cable telefónico UTP tradicional que resulta adecuado para transmitir voz, pero no datos. Categoría 2. Esta categoría certifica el cable UTP para transmisión de datos de hasta 4 megabits por segundo (mbps), Este cable consta de cuatro pares trenzados de hilo de cobre. Categoría 3. Esta categoría certifica el cable UTP para transmisión de datos de hasta 16 mbps. Este cable consta de cuatro pares trenzados de hilo de cobre con tres entrelazados por pie. Categoría 4. Esta categoría certifica el cable UTP para transmisión de datos de hasta 20 mbps. Este cable consta de cuatro pares trenzados de hilo de cobre. Categoría 5. Esta categoría certifica el cable UTP para transmisión de datos de hasta 100 mbps. Este cable consta de cuatro pares trenzados de hilo de cobre. Categoría 5a. También conocida como Categoría 5+ ó Cat5e. Ofrece mejores prestaciones que el estándar de Categoría 5. (Este estándar todavía no está aprobado) Nivel 7. Proporciona al menos el doble de ancho de banda que la Categoría 5 y la capacidad de soportar Gigabit Ethernet a 100 m.

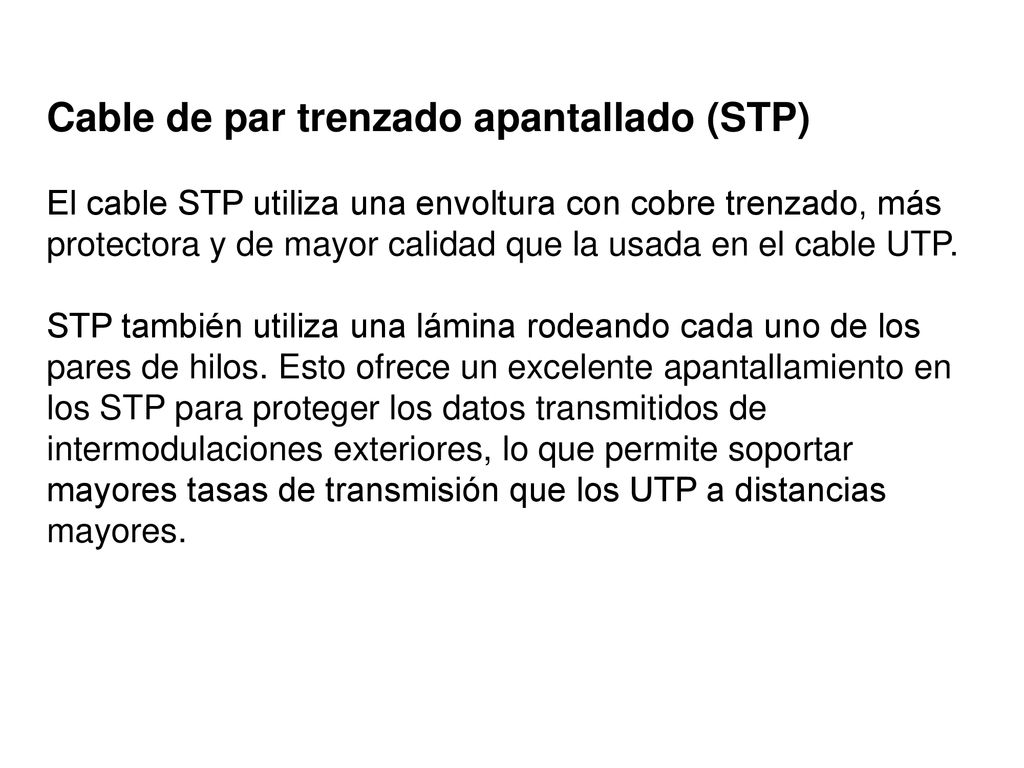

6 Cable de par trenzado apantallado (STP)
El cable STP utiliza una envoltura con cobre trenzado, más protectora y de mayor calidad que la usada en el cable UTP. STP también utiliza una lámina rodeando cada uno de los pares de hilos. Esto ofrece un excelente apantallamiento en los STP para proteger los datos transmitidos de intermodulaciones exteriores, lo que permite soportar mayores tasas de transmisión que los UTP a distancias mayores.

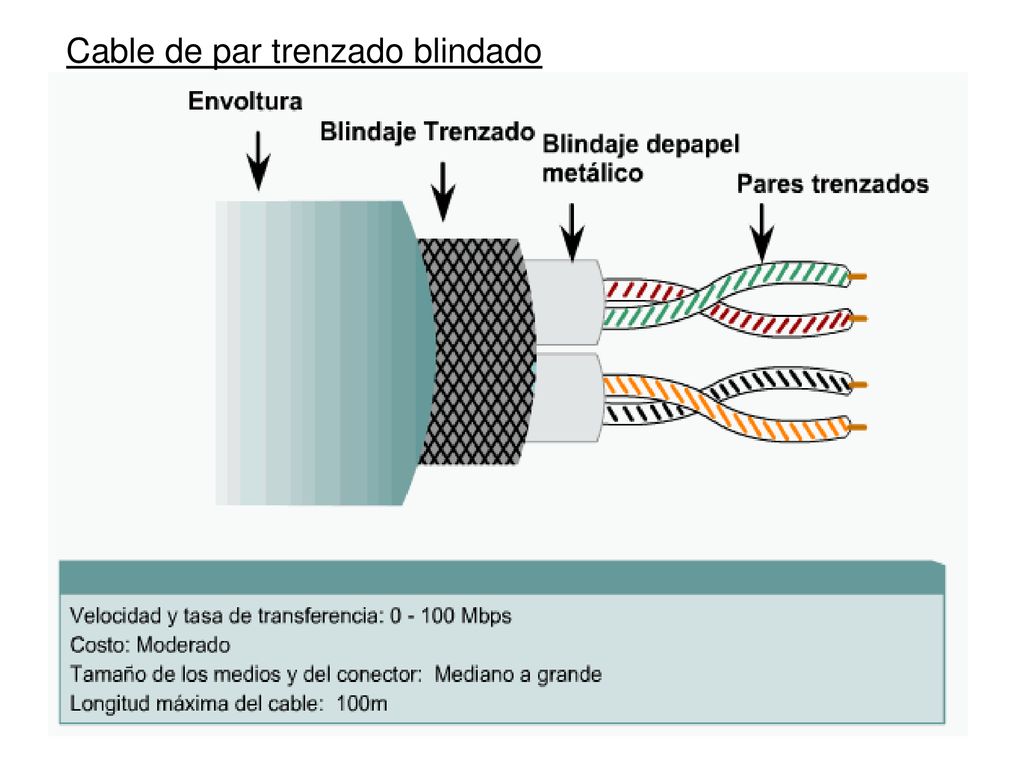

7 Cable de par trenzado blindado

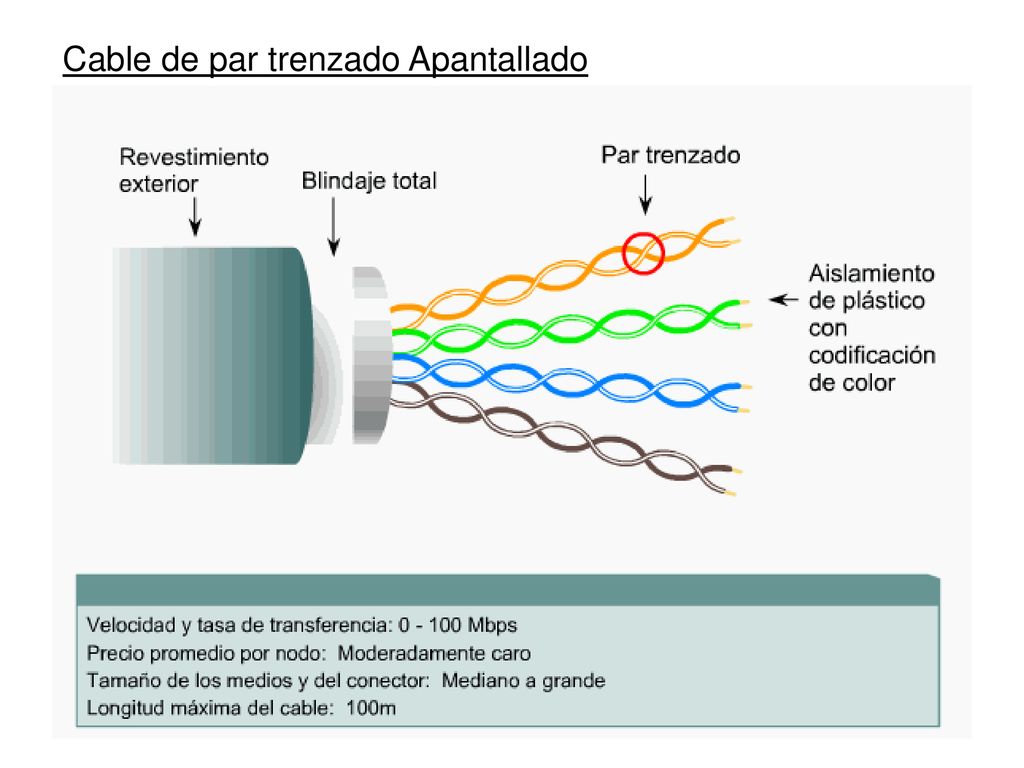

8 Cable de par trenzado Apantallado

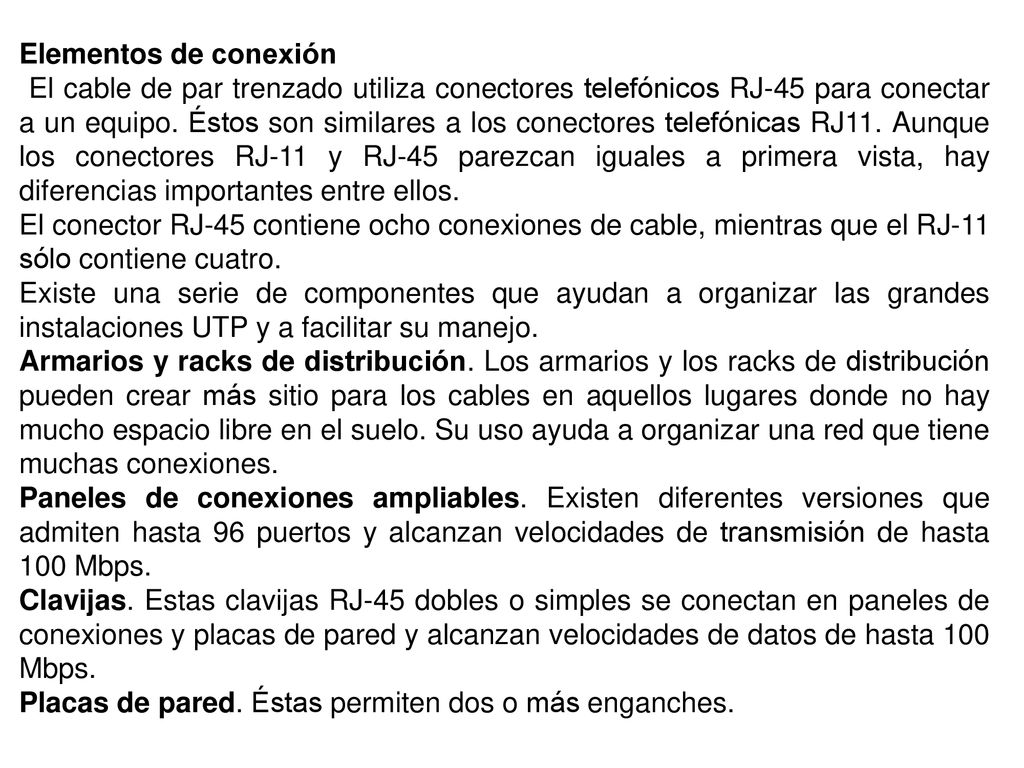

9 Elementos de conexión  El cable de par trenzado utiliza conectores telefónicos RJ-45 para conectar a un equipo. Éstos son similares a los conectores telefónicas RJ11. Aunque los conectores RJ-11 y RJ-45 parezcan iguales a primera vista, hay diferencias importantes entre ellos. El conector RJ-45 contiene ocho conexiones de cable, mientras que el RJ-11 sólo contiene cuatro. Existe una serie de componentes que ayudan a organizar las grandes instalaciones UTP y a facilitar su manejo.  Armarios y racks de distribución. Los armarios y los racks de distribución pueden crear más sitio para los cables en aquellos lugares donde no hay mucho espacio libre en el suelo. Su uso ayuda a organizar una red que tiene muchas conexiones. Paneles de conexiones ampliables. Existen diferentes versiones que admiten hasta 96 puertos y alcanzan velocidades de transmisión de hasta 100 Mbps. Clavijas. Estas clavijas RJ-45 dobles o simples se conectan en paneles de conexiones y placas de pared y alcanzan velocidades de datos de hasta 100 Mbps. Placas de pared. Éstas permiten dos o más enganches.

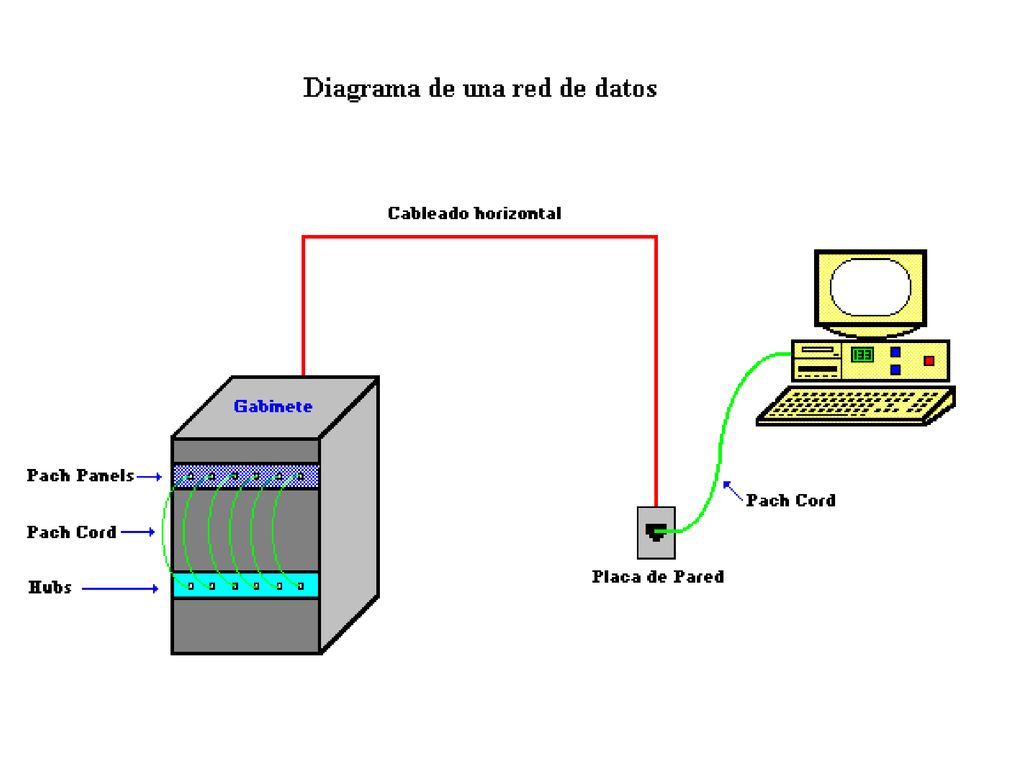

10

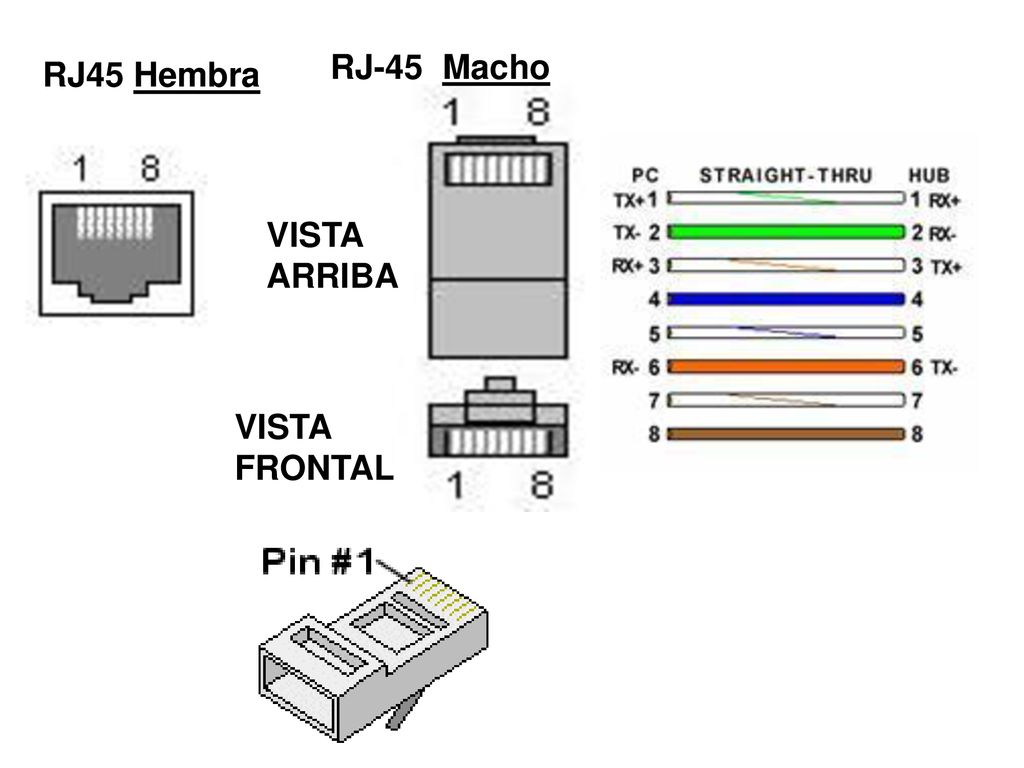

11 RJ-45  Macho RJ45 Hembra VISTA ARRIBA VISTA FRONTAL  Directa

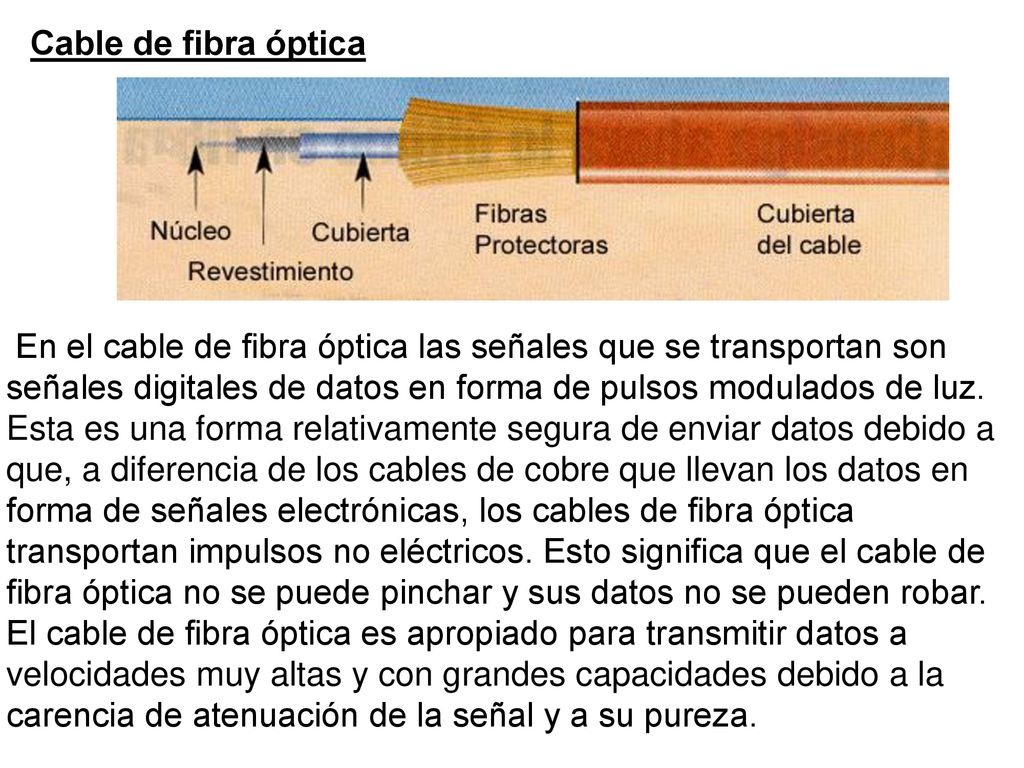

12 Cable de fibra óptica  En el cable de fibra óptica las señales que se transportan son señales digitales de datos en forma de pulsos modulados de luz. Esta es una forma relativamente segura de enviar datos debido a que, a diferencia de los cables de cobre que llevan los datos en forma de señales electrónicas, los cables de fibra óptica transportan impulsos no eléctricos. Esto significa que el cable de fibra óptica no se puede pinchar y sus datos no se pueden robar. El cable de fibra óptica es apropiado para transmitir datos a velocidades muy altas y con grandes capacidades debido a la carencia de atenuación de la señal y a su pureza.

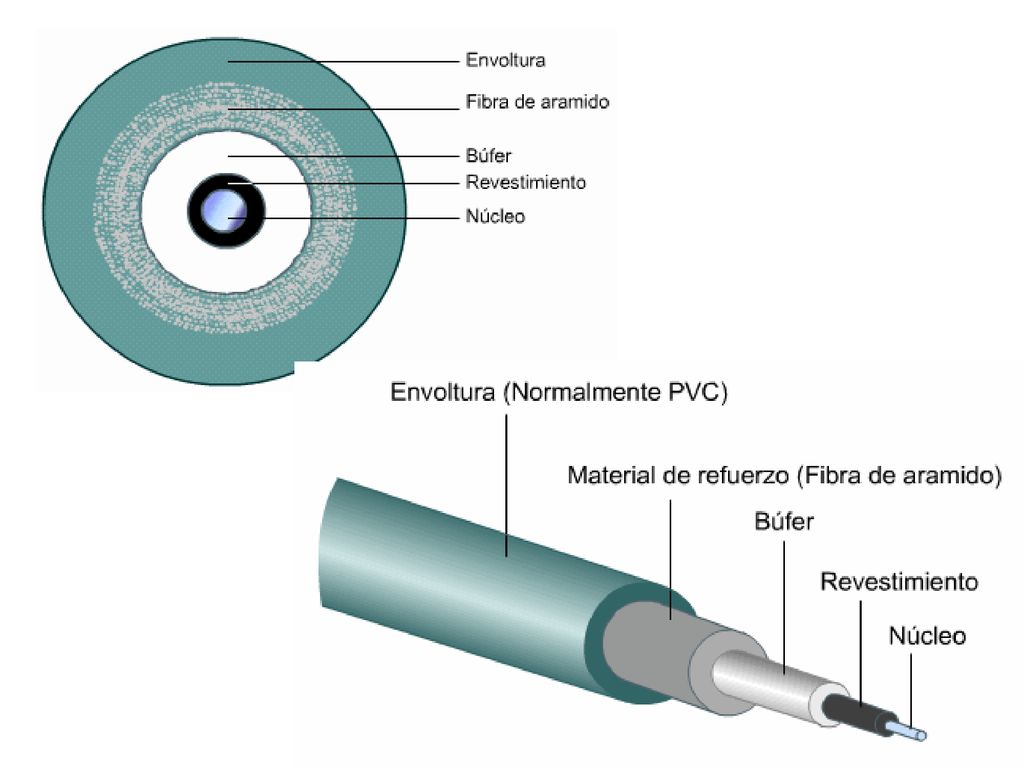

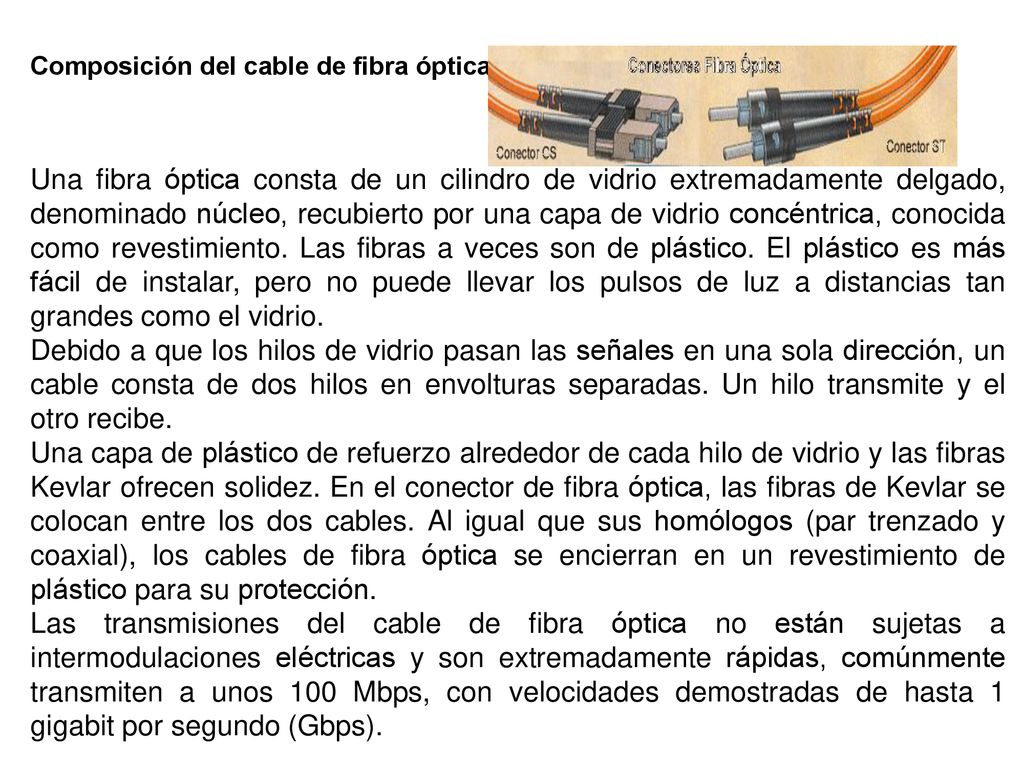

13 Composición del cable de fibra óptica
Una fibra óptica consta de un cilindro de vidrio extremadamente delgado, denominado núcleo, recubierto por una capa de vidrio concéntrica, conocida como revestimiento. Las fibras a veces son de plástico. El plástico es más fácil de instalar, pero no puede llevar los pulsos de luz a distancias tan grandes como el vidrio. Debido a que los hilos de vidrio pasan las señales en una sola dirección, un cable consta de dos hilos en envolturas separadas. Un hilo transmite y el otro recibe. Una capa de plástico de refuerzo alrededor de cada hilo de vidrio y las fibras Kevlar ofrecen solidez. En el conector de fibra óptica, las fibras de Kevlar se colocan entre los dos cables. Al igual que sus homólogos (par trenzado y coaxial), los cables de fibra óptica se encierran en un revestimiento de plástico para su protección. Las transmisiones del cable de fibra óptica no están sujetas a intermodulaciones eléctricas y son extremadamente rápidas, comúnmente transmiten a unos 100 Mbps, con velocidades demostradas de hasta 1 gigabit por segundo (Gbps).

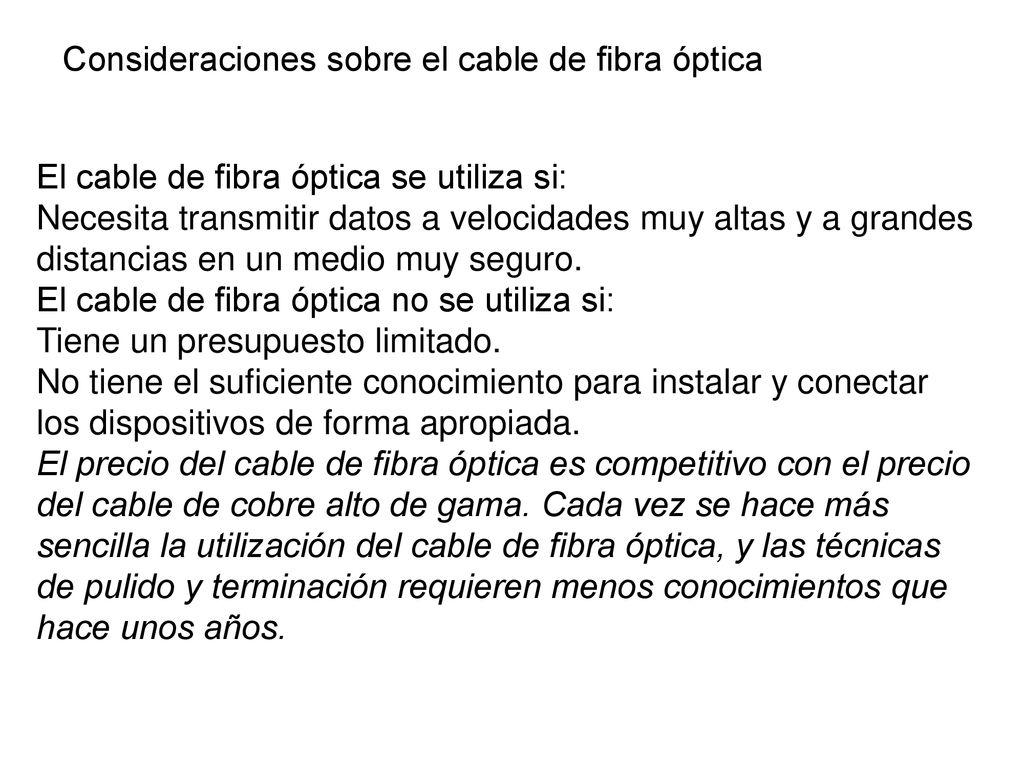

14 Consideraciones sobre el cable de fibra óptica
El cable de fibra óptica se utiliza si: Necesita transmitir datos a velocidades muy altas y a grandes distancias en un medio muy seguro. El cable de fibra óptica no se utiliza si: Tiene un presupuesto limitado. No tiene el suficiente conocimiento para instalar y conectar los dispositivos de forma apropiada. El precio del cable de fibra óptica es competitivo con el precio del cable de cobre alto de gama. Cada vez se hace más sencilla la utilización del cable de fibra óptica, y las técnicas de pulido y terminación requieren menos conocimientos que hace unos años.

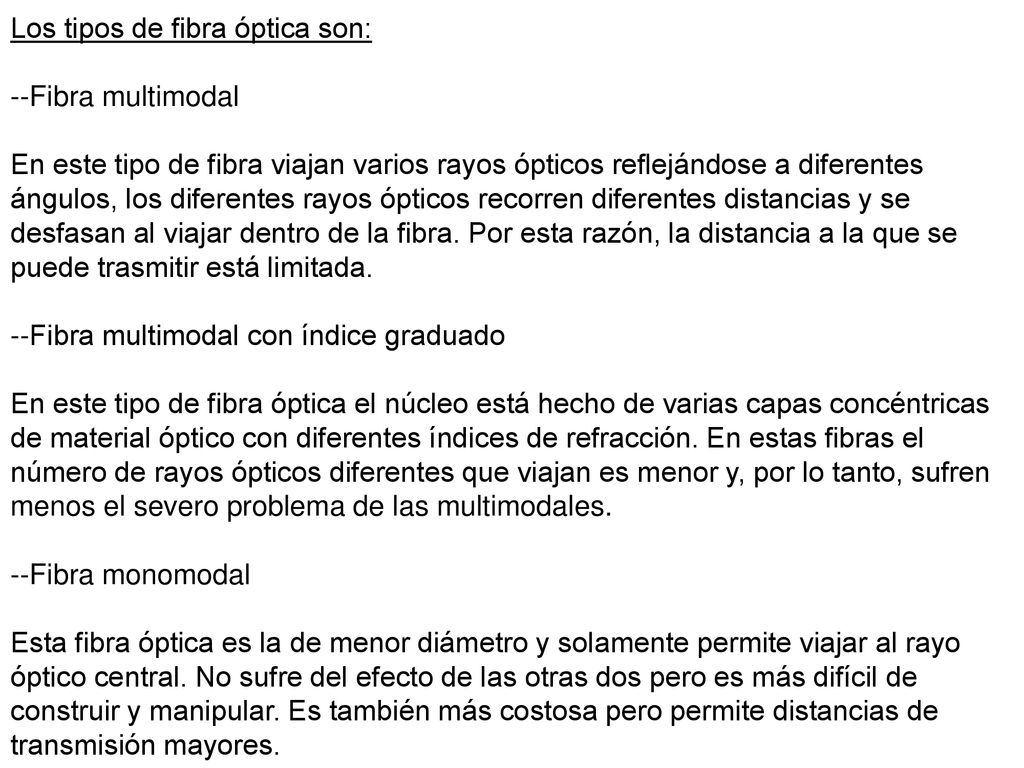

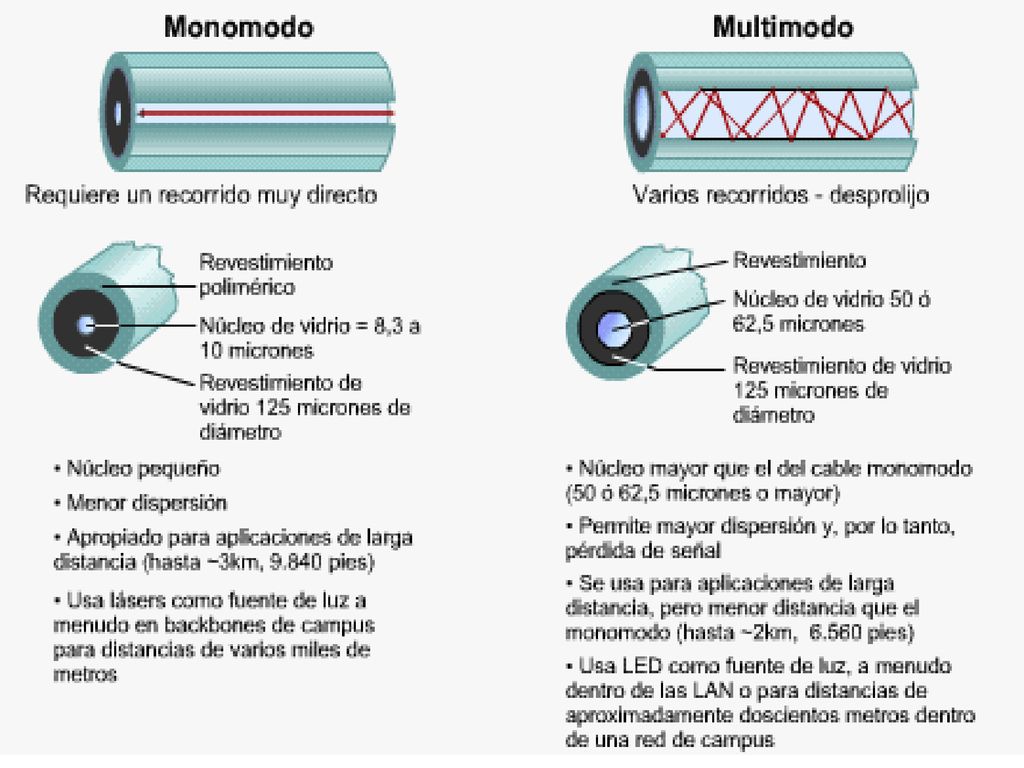

15 Los tipos de fibra óptica son: --Fibra multimodal En este tipo de fibra viajan varios rayos ópticos reflejándose a diferentes ángulos, los diferentes rayos ópticos recorren diferentes distancias y se desfasan al viajar dentro de la fibra. Por esta razón, la distancia a la que se puede trasmitir está limitada. --Fibra multimodal con índice graduado En este tipo de fibra óptica el núcleo está hecho de varias capas concéntricas de material óptico con diferentes índices de refracción. En estas fibras el número de rayos ópticos diferentes que viajan es menor y, por lo tanto, sufren menos el severo problema de las multimodales. --Fibra monomodal Esta fibra óptica es la de menor diámetro y solamente permite viajar al rayo óptico central. No sufre del efecto de las otras dos pero es más difícil de construir y manipular. Es también más costosa pero permite distancias de transmisión mayores.

16 Aplicaciones

17

18

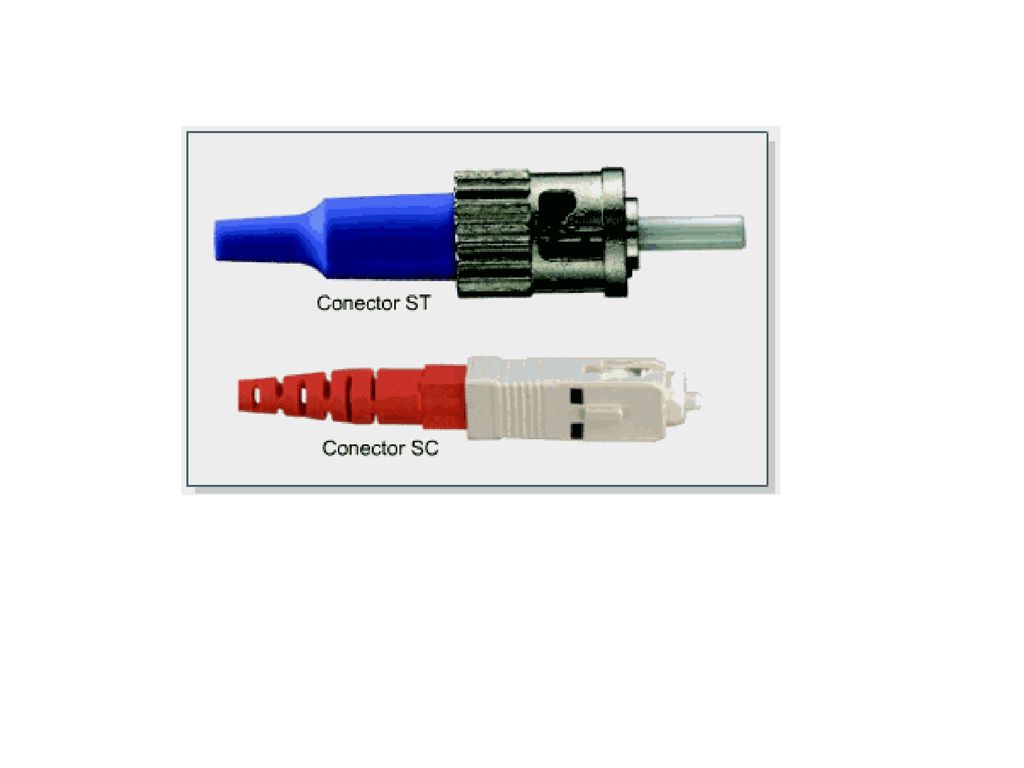

19

20

21

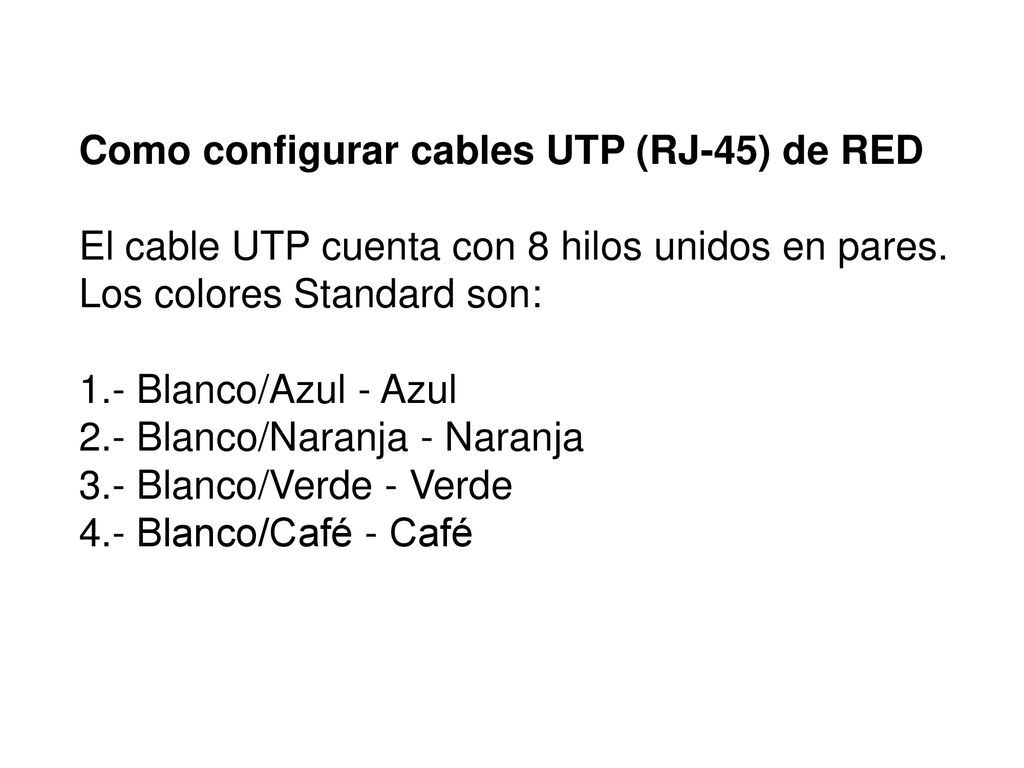

22 Como configurar cables UTP (RJ-45) de RED
El cable UTP cuenta con 8 hilos unidos en pares. Los colores Standard son: 1.- Blanco/Azul - Azul 2.- Blanco/Naranja - Naranja 3.- Blanco/Verde - Verde 4.- Blanco/Café - Café

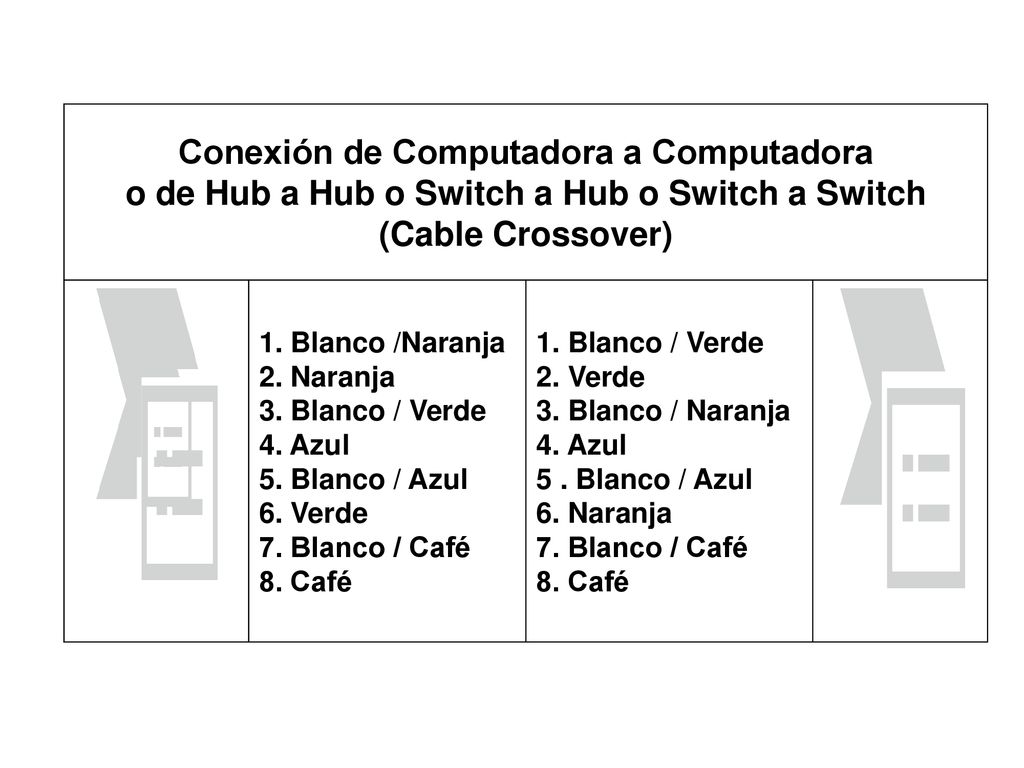

23 Conexión de Computadora a Computadora o de Hub a Hub o Switch a Hub o Switch a Switch (Cable Crossover) 1. Blanco /Naranja 2. Naranja 3. Blanco / Verde 4. Azul 5. Blanco / Azul 6. Verde 7. Blanco / Café 8. Café 1. Blanco / Verde 2. Verde 3. Blanco / Naranja 4. Azul 5 . Blanco / Azul 6. Naranja 7. Blanco / Café 8. Café

24 Ing-Data-Comp

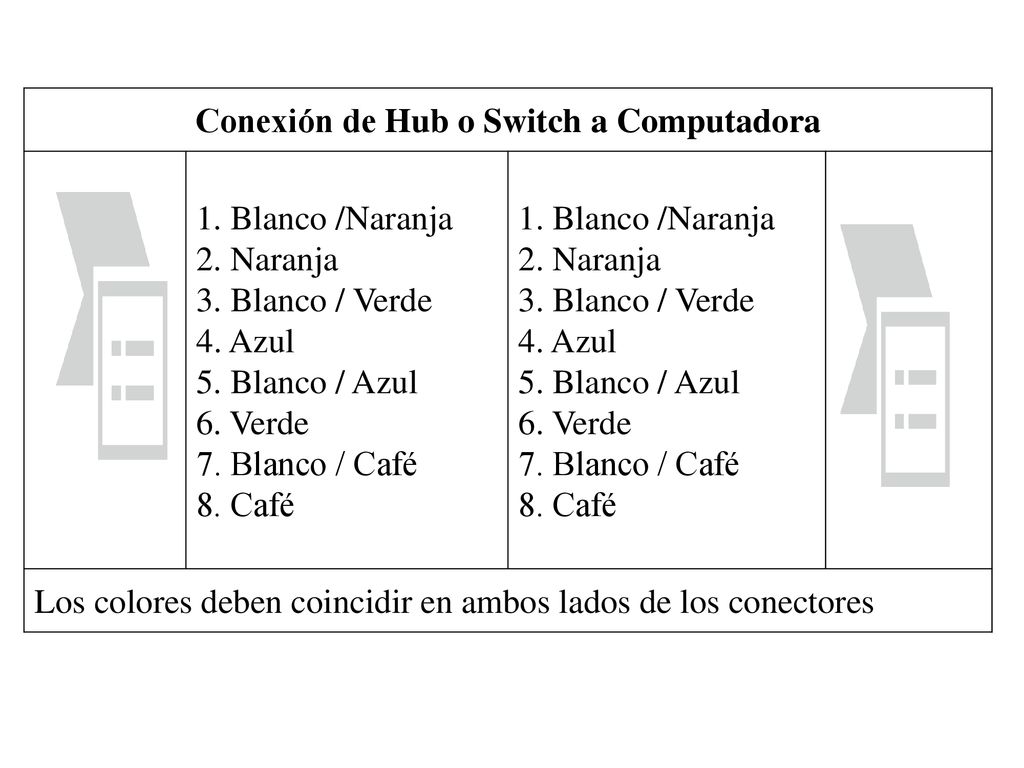

25 Conexión de Hub o Switch a Computadora
1. Blanco /Naranja 2. Naranja 3. Blanco / Verde 4. Azul 5. Blanco / Azul 6. Verde 7. Blanco / Café 8. Café Los colores deben coincidir en ambos lados de los conectores

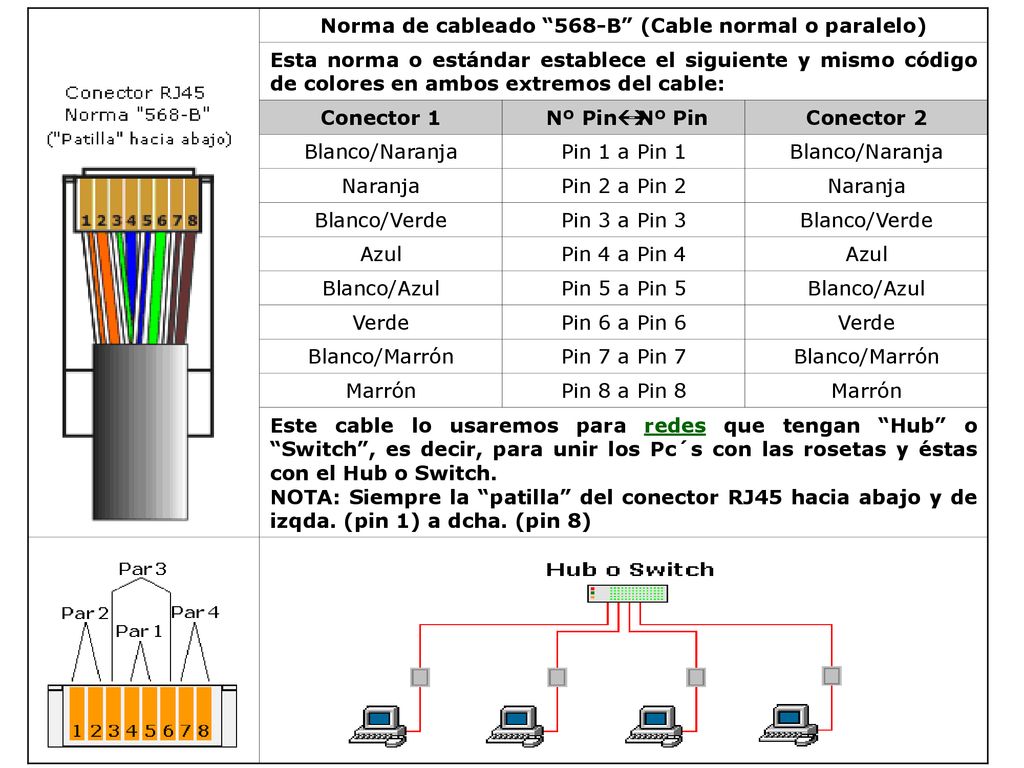

26 Norma de cableado “568-B” (Cable normal o paralelo)
                                 Norma de cableado “568-B” (Cable normal o paralelo) Esta norma o estándar establece el siguiente y mismo código de colores en ambos extremos del cable: Conector 1  Nº PinßàNº Pin Conector 2 Blanco/Naranja Pin 1 a Pin 1 Naranja Pin 2 a Pin 2 Blanco/Verde Pin 3 a Pin 3 Azul Pin 4 a Pin 4 Blanco/Azul Pin 5 a Pin 5 Verde Pin 6 a Pin 6 Blanco/Marrón Pin 7 a Pin 7 Marrón Pin 8 a Pin 8 Este cable lo usaremos para redes que tengan “Hub” o “Switch”, es decir, para unir los Pc´s con las rosetas y éstas con el Hub o Switch. NOTA: Siempre la “patilla” del conector RJ45 hacia abajo y de izqda. (pin 1) a dcha. (pin 8)

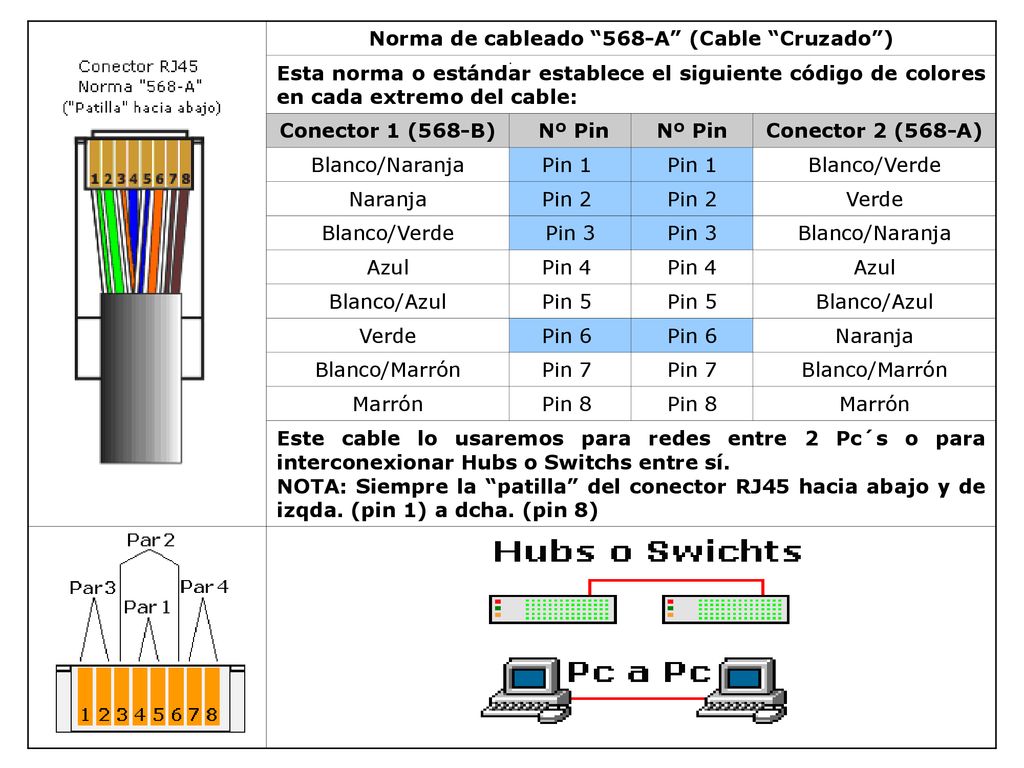

27 Norma de cableado “568-A” (Cable “Cruzado”)
                                 Norma de cableado “568-A” (Cable “Cruzado”) Esta norma o estándar establece el siguiente código de colores en cada extremo del cable: Conector 1 (568-B)  Nº Pin Nº Pin Conector 2 (568-A) Blanco/Naranja Pin 1  Pin 1 Blanco/Verde Naranja Pin 2  Pin 2 Verde Pin 3 Azul Pin 4  Pin 4 Blanco/Azul Pin 5  Pin 5 Pin 6  Pin 6 Blanco/Marrón Pin 7  Pin 7 Marrón Pin 8  Pin 8 Este cable lo usaremos para redes entre 2 Pc´s o para interconexionar Hubs o Switchs entre sí. NOTA: Siempre la “patilla” del conector RJ45 hacia abajo y de izqda. (pin 1) a dcha. (pin 8)

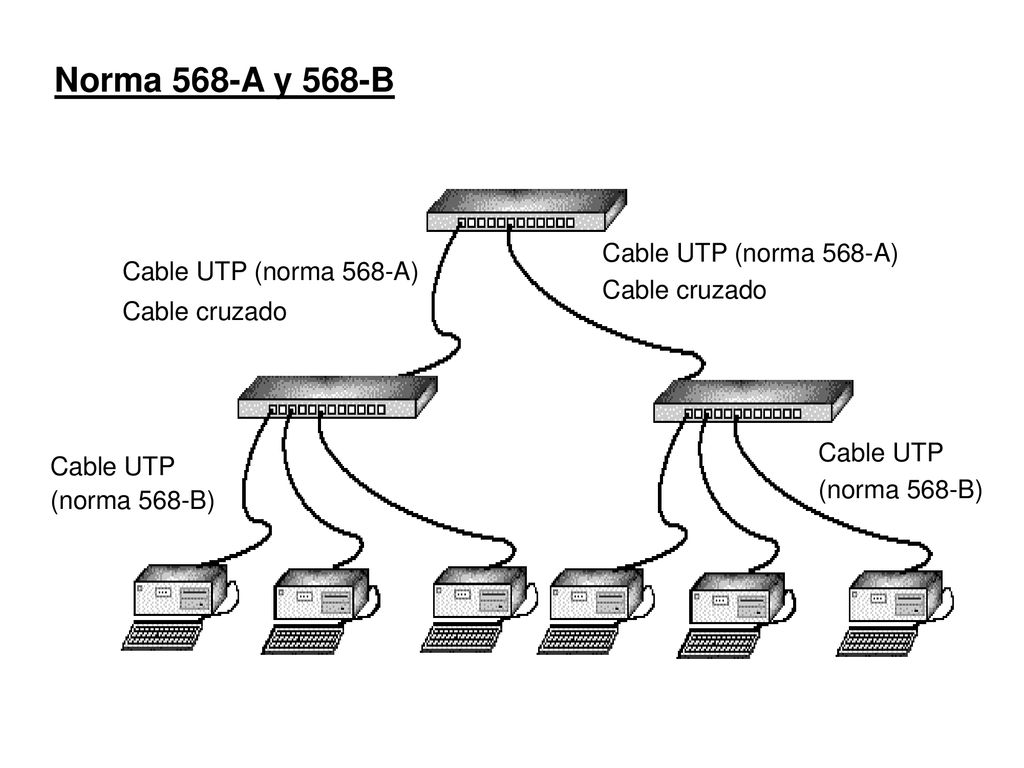

28 Norma 568-A y 568-B Cable UTP (norma 568-A) Cable cruzado
(norma 568-B) Cable UTP (norma 568-B)

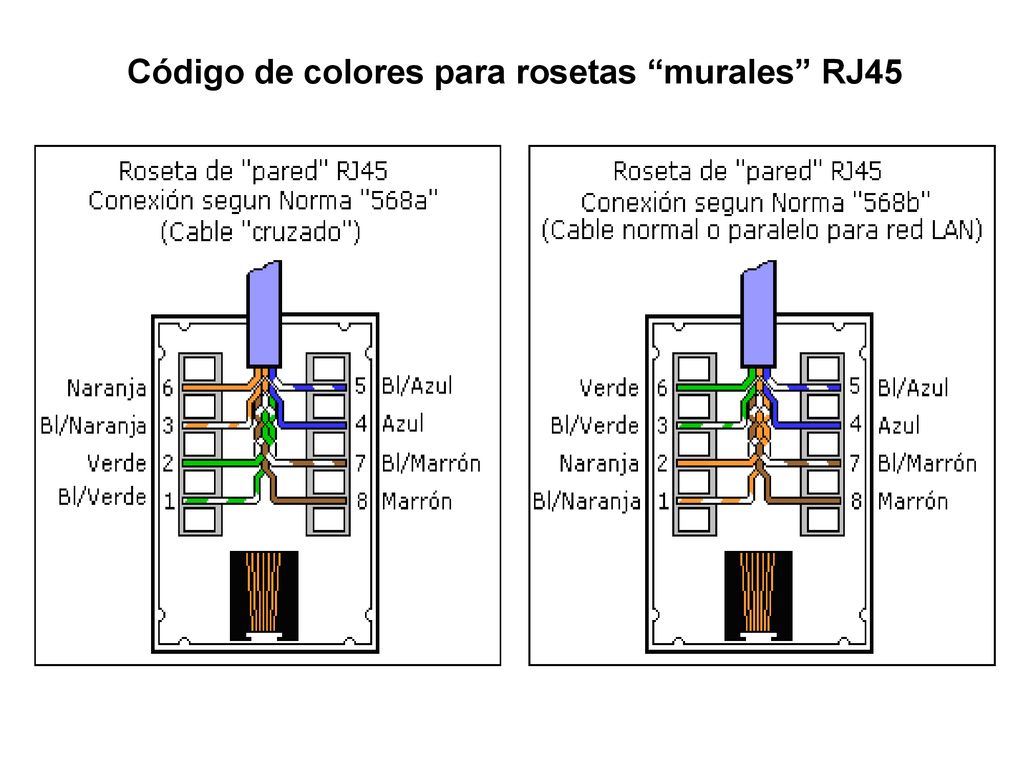

29 Código de colores para rosetas “murales” RJ45

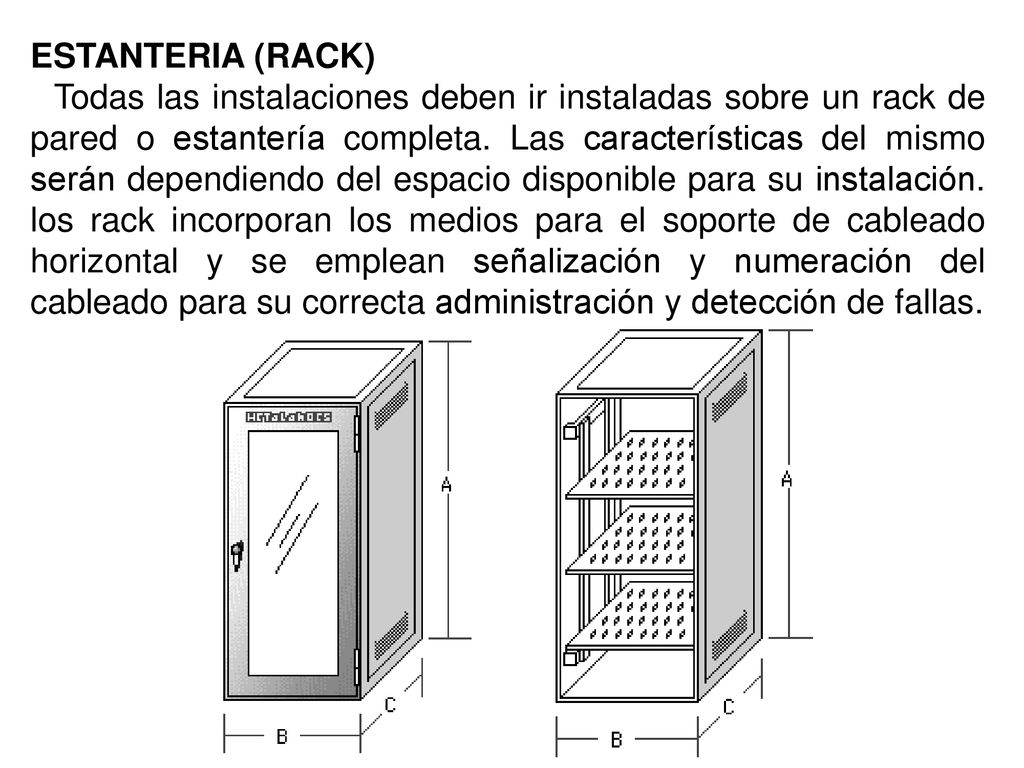

30 ESTANTERIA (RACK)   Todas las instalaciones deben ir instaladas sobre un rack de pared o estantería completa. Las características del mismo serán dependiendo del espacio disponible para su instalación. los rack incorporan los medios para el soporte de cableado horizontal y se emplean señalización y numeración del cableado para su correcta administración y detección de fallas.

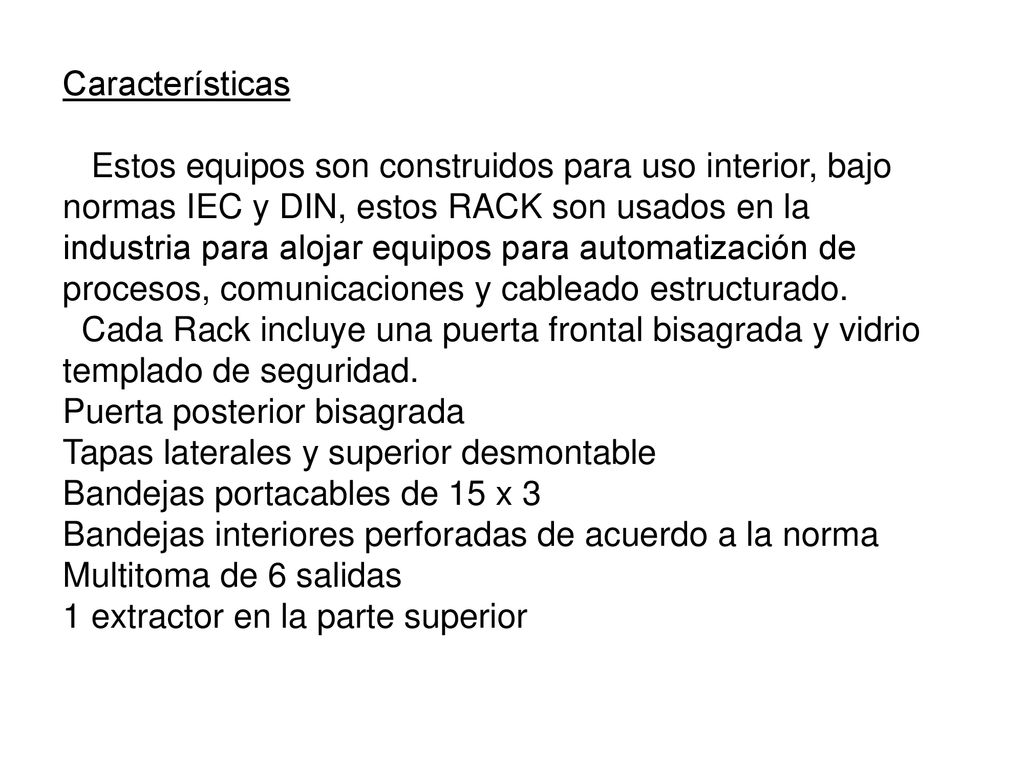

31 Características    Estos equipos son construidos para uso interior, bajo normas IEC y DIN, estos RACK son usados en la industria para alojar equipos para automatización de procesos, comunicaciones y cableado estructurado.   Cada Rack incluye una puerta frontal bisagrada y vidrio templado de seguridad. Puerta posterior bisagrada Tapas laterales y superior desmontable Bandejas portacables de 15 x 3 Bandejas interiores perforadas de acuerdo a la norma Multitoma de 6 salidas 1 extractor en la parte superior

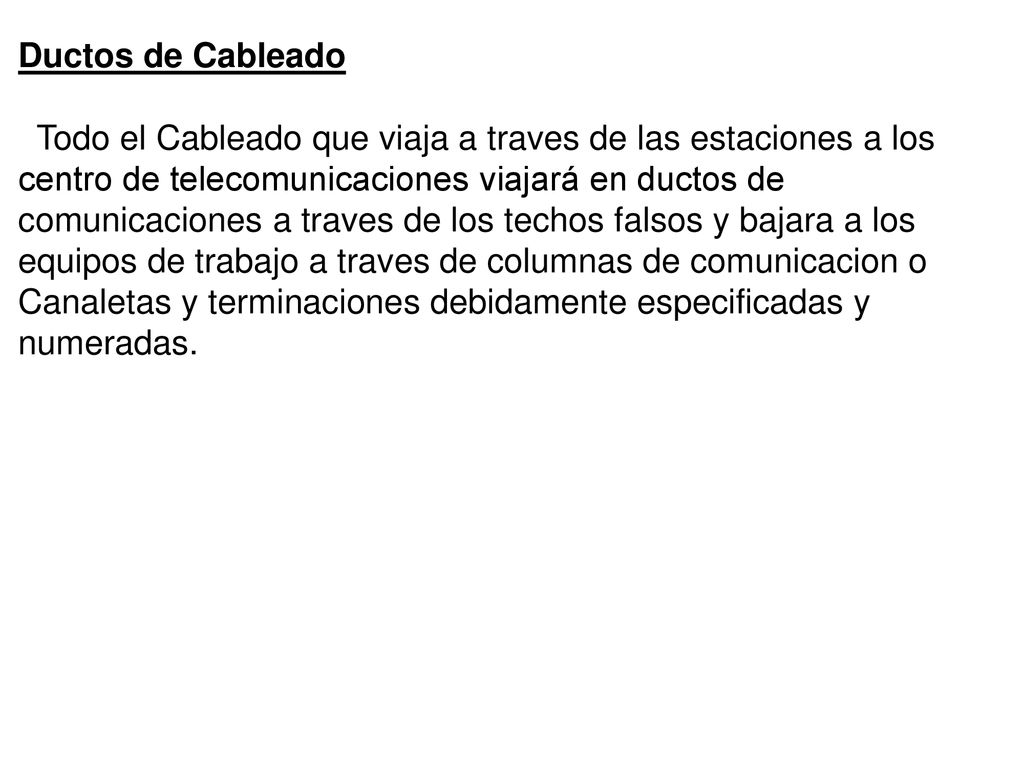

32 Ductos de Cableado   Todo el Cableado que viaja a traves de las estaciones a los centro de telecomunicaciones viajará en ductos de comunicaciones a traves de los techos falsos y bajara a los equipos de trabajo a traves de columnas de comunicacion o Canaletas y terminaciones debidamente especificadas y numeradas.

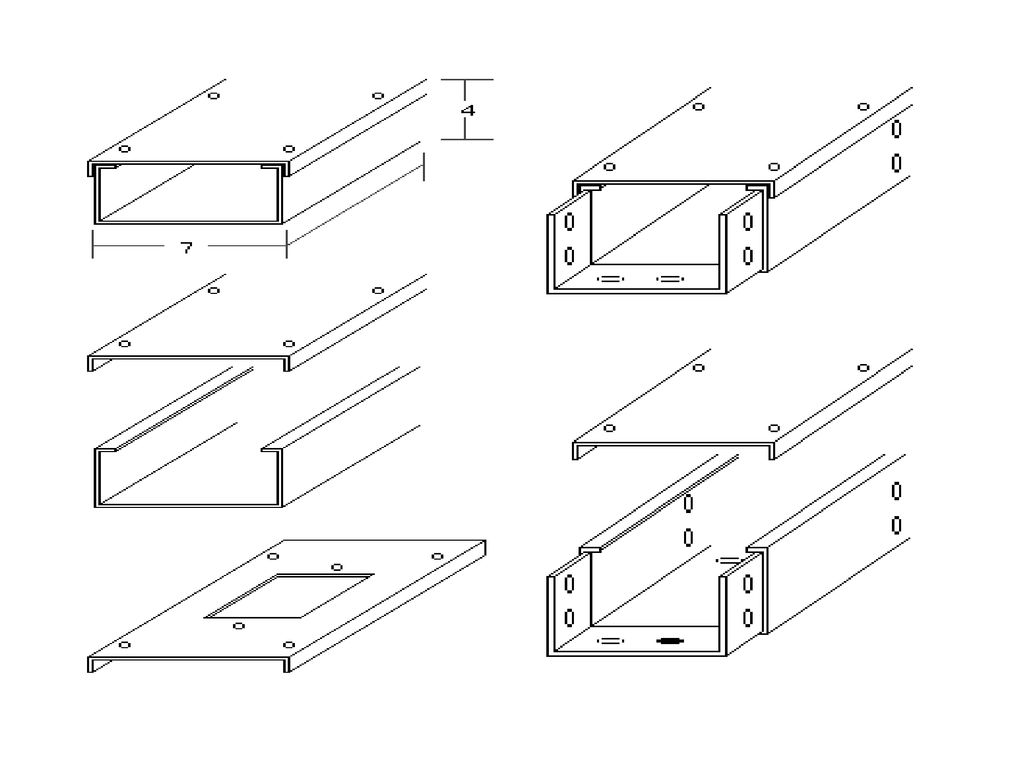

33

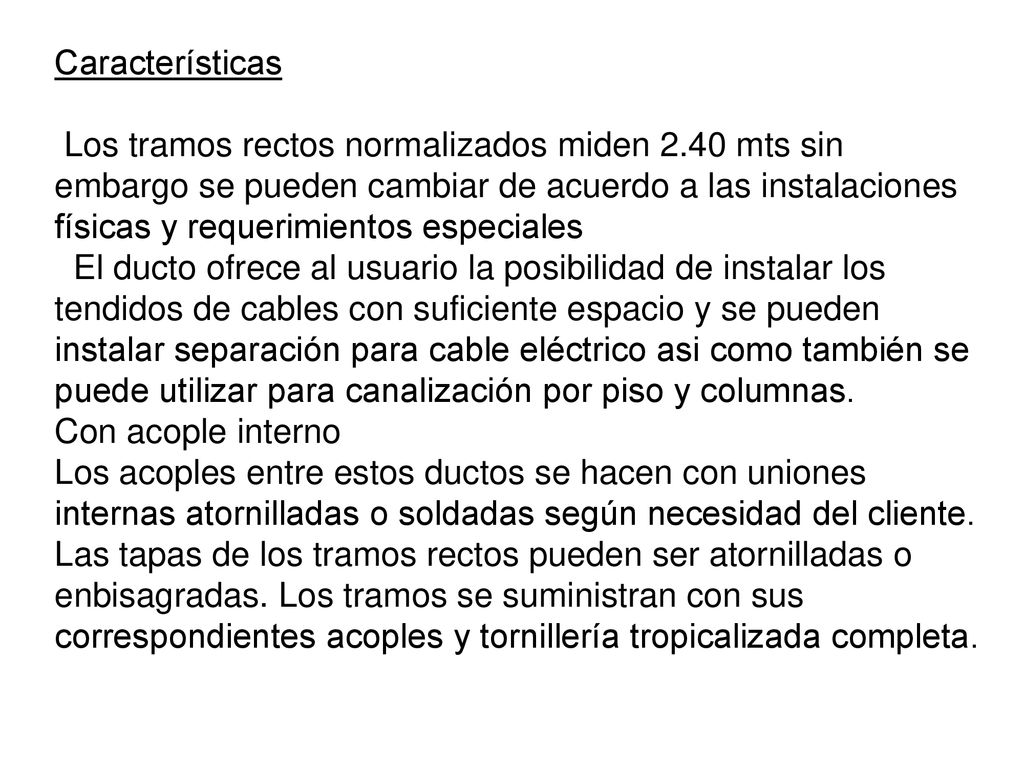

34 Características  Los tramos rectos normalizados miden 2.40 mts sin embargo se pueden cambiar de acuerdo a las instalaciones físicas y requerimientos especiales   El ducto ofrece al usuario la posibilidad de instalar los tendidos de cables con suficiente espacio y se pueden instalar separación para cable eléctrico asi como también se puede utilizar para canalización por piso y columnas. Con acople interno Los acoples entre estos ductos se hacen con uniones internas atornilladas o soldadas según necesidad del cliente. Las tapas de los tramos rectos pueden ser atornilladas o enbisagradas. Los tramos se suministran con sus correspondientes acoples y tornillería tropicalizada completa.

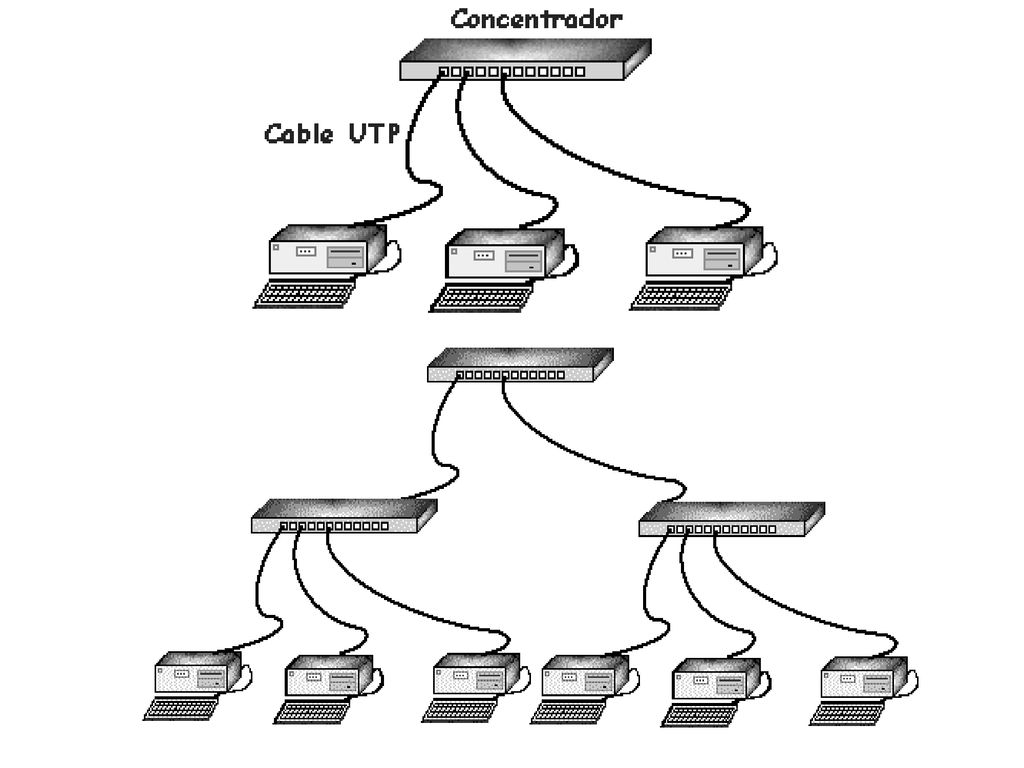

35

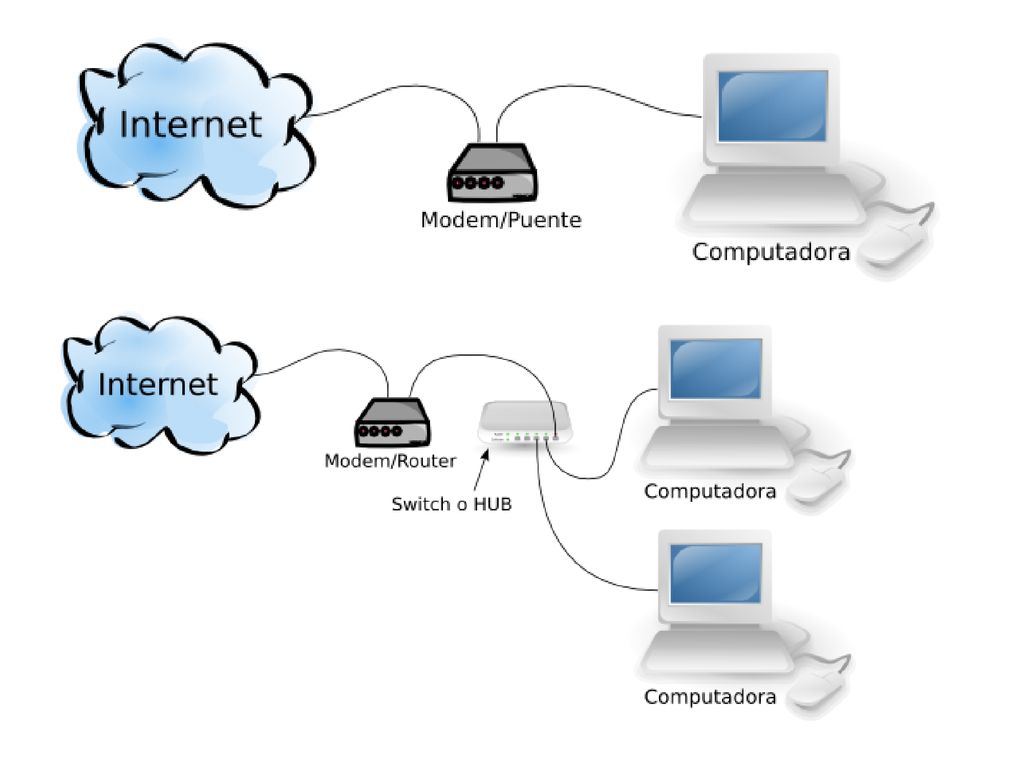

36
