MEDIOS DE TRANSMISION Y SUS CARACTERISTICAS

Presentación del tema: "MEDIOS DE TRANSMISION Y SUS CARACTERISTICAS"— Transcripción de la presentación:

1 MEDIOS DE TRANSMISION Y SUS CARACTERISTICAS
GUIADOS - METALICOS

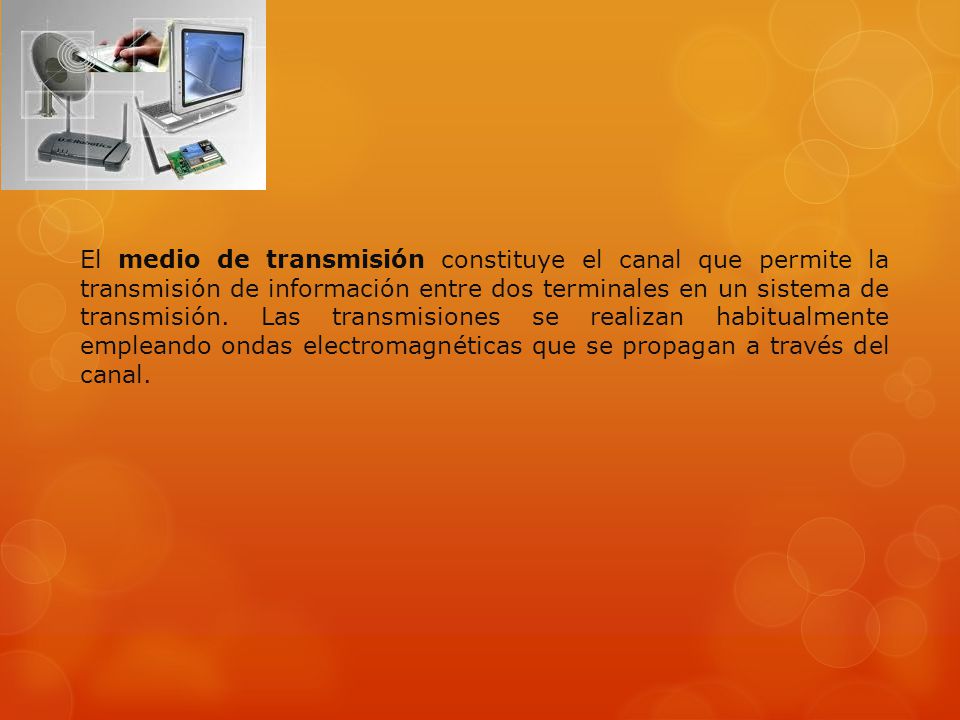

2 El medio de transmisión constituye el canal que permite la transmisión de información entre dos terminales en un sistema de transmisión. Las transmisiones se realizan habitualmente empleando ondas electromagnéticas que se propagan a través del canal.

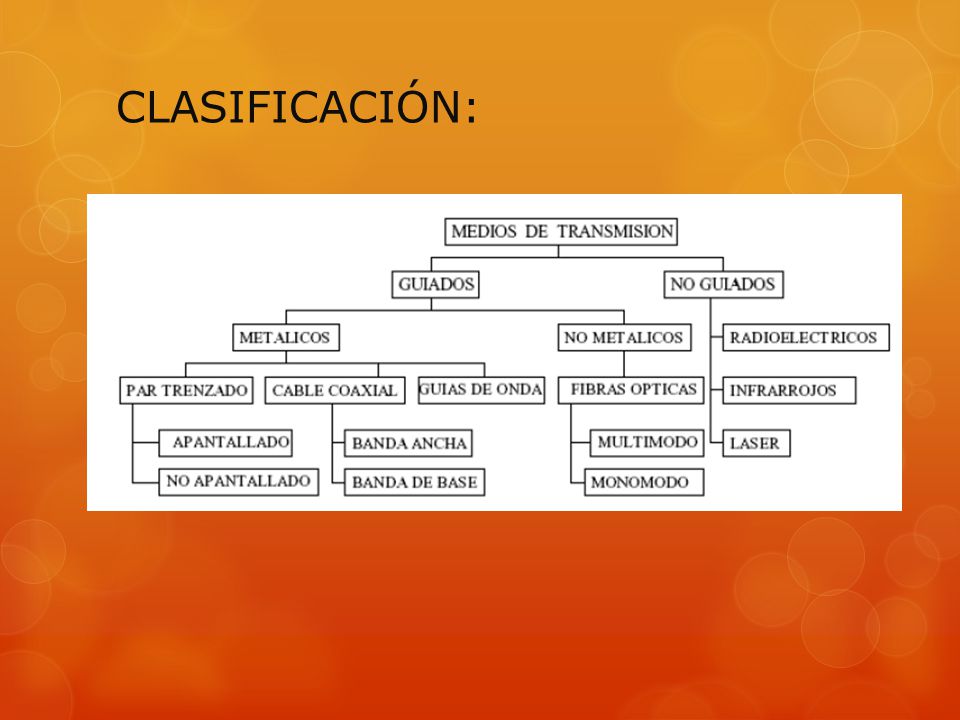

3 CLASIFICACIÓN:

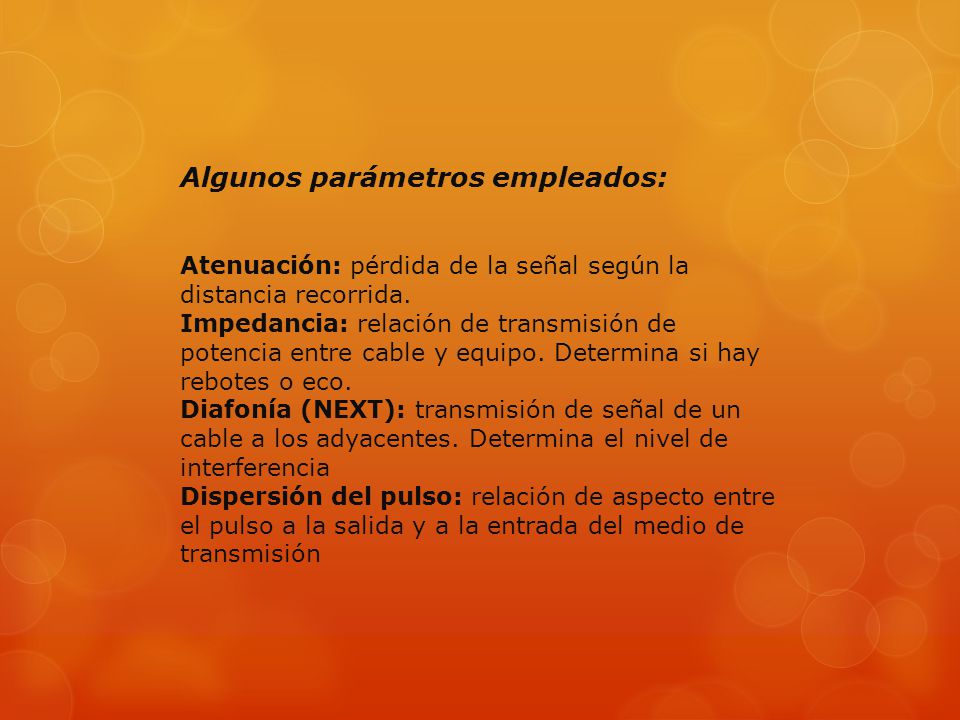

4 Algunos parámetros empleados:
Atenuación: pérdida de la señal según la distancia recorrida. Impedancia: relación de transmisión de potencia entre cable y equipo. Determina si hay rebotes o eco. Diafonía (NEXT): transmisión de señal de un cable a los adyacentes. Determina el nivel de interferencia Dispersión del pulso: relación de aspecto entre el pulso a la salida y a la entrada del medio de transmisión

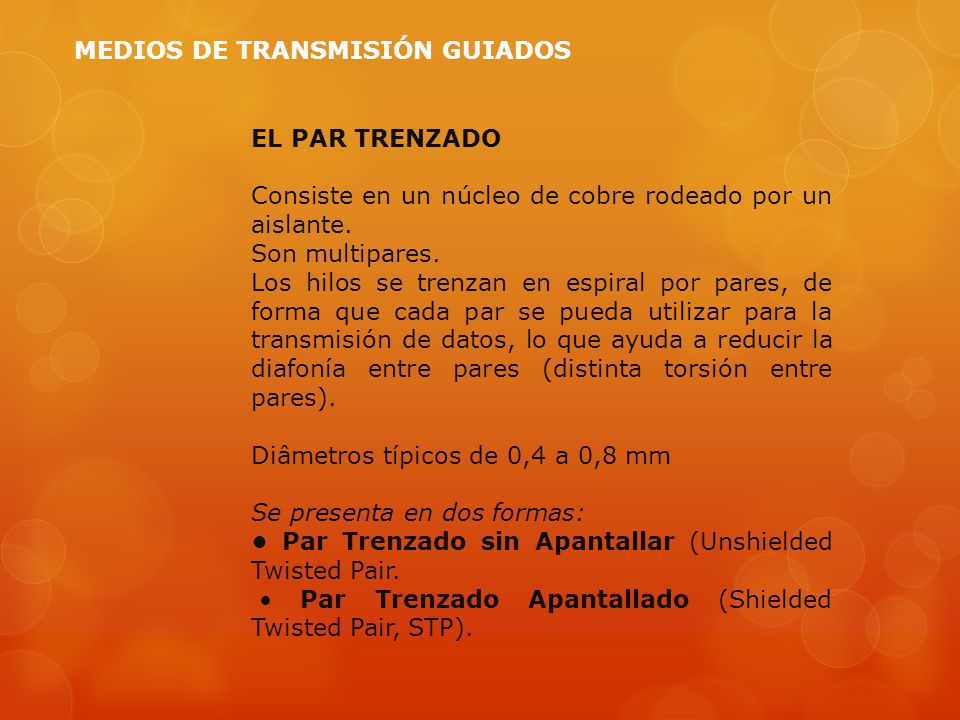

5 MEDIOS DE TRANSMISIÓN GUIADOS
EL PAR TRENZADO Consiste en un núcleo de cobre rodeado por un aislante. Son multipares. Los hilos se trenzan en espiral por pares, de forma que cada par se pueda utilizar para la transmisión de datos, lo que ayuda a reducir la diafonía entre pares (distinta torsión entre pares). Diâmetros típicos de 0,4 a 0,8 mm Se presenta en dos formas: • Par Trenzado sin Apantallar (Unshielded Twisted Pair. • Par Trenzado Apantallado (Shielded Twisted Pair, STP).

6 CABLE DE PAR TRENZADO NO APANTALLADO ( UTP):
Categorías según las Normas EIA/TIA 568ª • Categoría 1. Cable tradicional sin apantallar para teléfono; adecuado para la transmisión de voz, pero no de datos. • Categoría 2. Cable UTP para transmisión de datos hasta 4 Mbps. Contiene cuatro pares con los colores estándar: Par 1. Blanco/Azul ---- Azul Par 2. Blanco/Anaranjado ---- Anaranjado Par 3. Blanco/Verde ---- Verde Par 4. Blanco/Marrón ---- Marrón

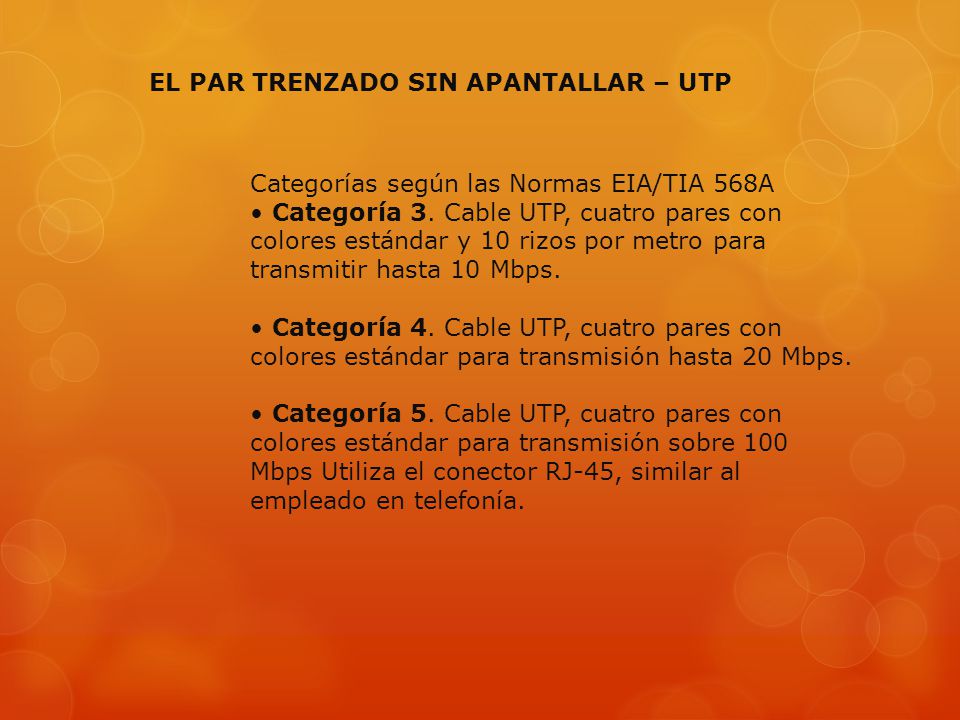

7 EL PAR TRENZADO SIN APANTALLAR – UTP
Categorías según las Normas EIA/TIA 568A • Categoría 3. Cable UTP, cuatro pares con colores estándar y 10 rizos por metro para transmitir hasta 10 Mbps. • Categoría 4. Cable UTP, cuatro pares con colores estándar para transmisión hasta 20 Mbps. • Categoría 5. Cable UTP, cuatro pares con colores estándar para transmisión sobre 100 Mbps Utiliza el conector RJ-45, similar al empleado en telefonía.

8 EL PAR TRENZADO SIN APANTALLAR – UTP
Categorías según las Normas EIA/TIA 568.B1 • Categoría 5e: Impedancia de 100 Ohms. Ancho de banda hasta 100 MHz. Transmisión full duplex hasta 100 Mbps. Se especifica para esta categoría parámetros de transmisión más exigentes que los que aplicaban a la categoría 5. Diámetro externo de 4,95 mm.

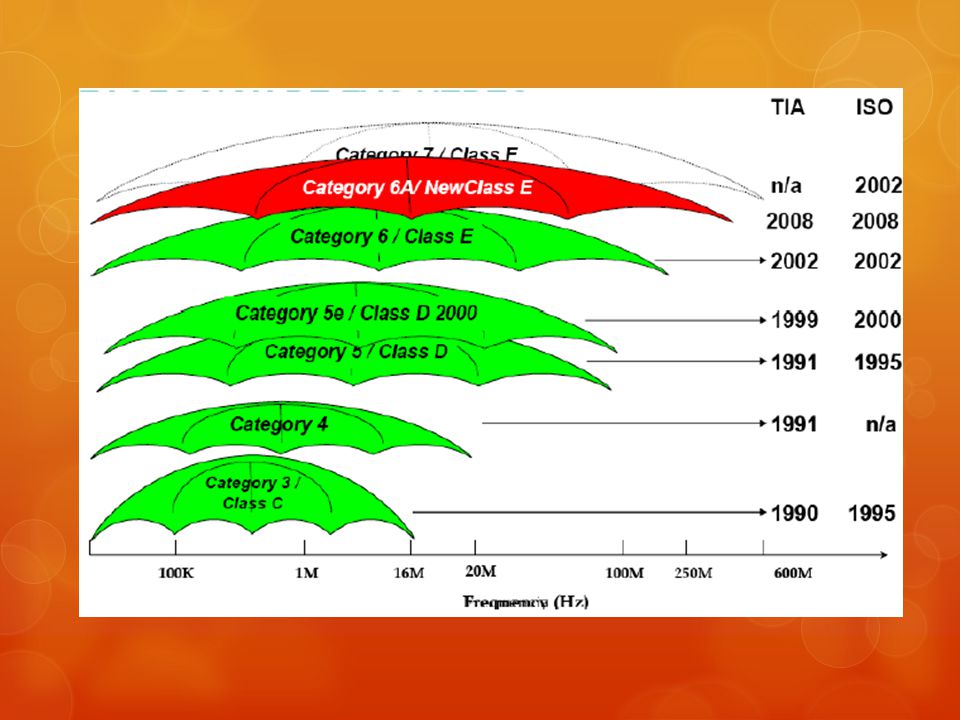

9

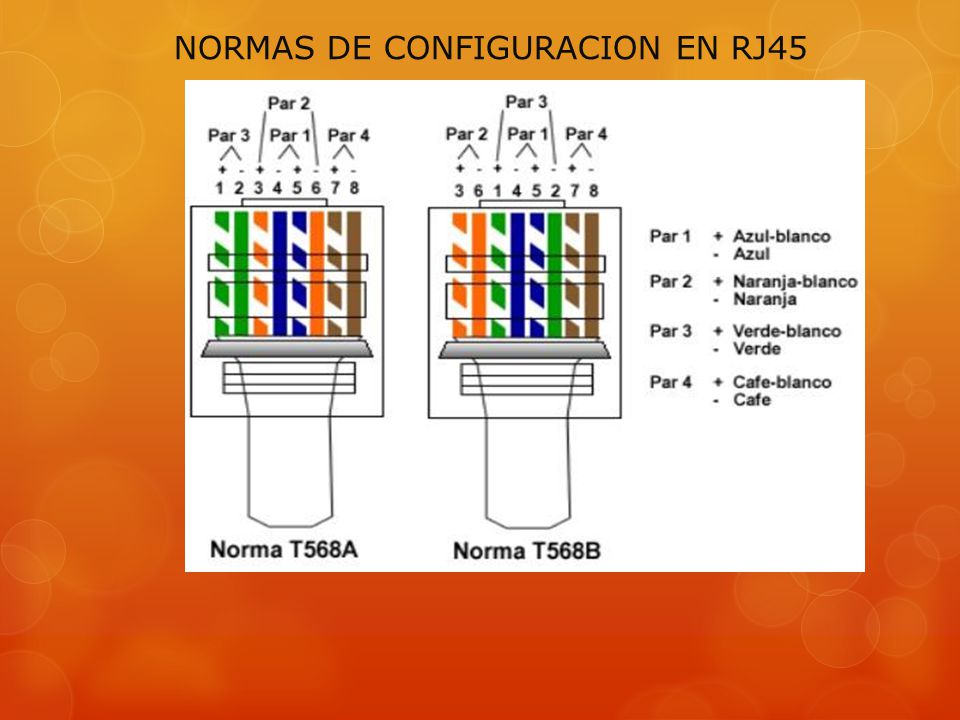

10 NORMAS DE CONFIGURACION EN RJ45

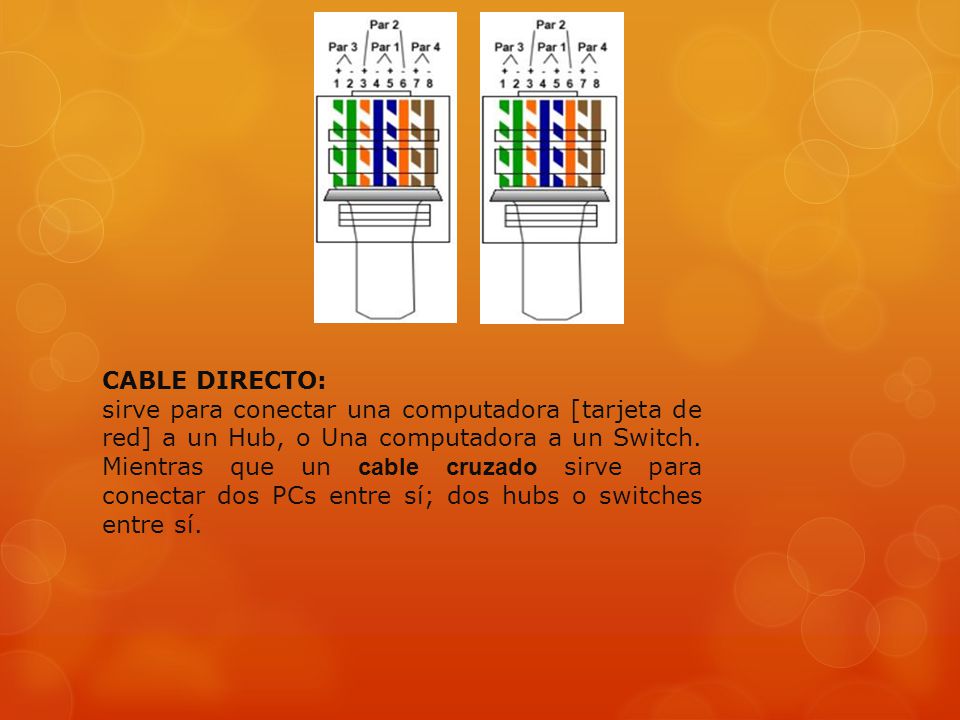

11 CABLE DIRECTO: sirve para conectar una computadora [tarjeta de red] a un Hub, o Una computadora a un Switch. Mientras que un cable cruzado sirve para conectar dos PCs entre sí; dos hubs o switches entre sí.

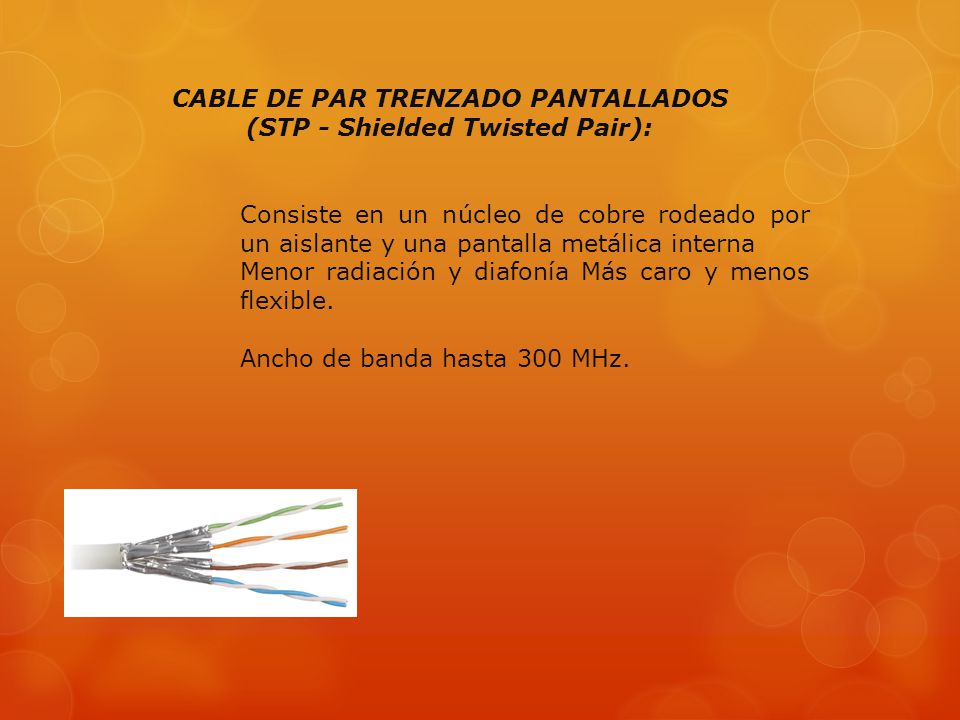

12 CABLE DE PAR TRENZADO PANTALLADOS (STP - Shielded Twisted Pair):
Consiste en un núcleo de cobre rodeado por un aislante y una pantalla metálica interna Menor radiación y diafonía Más caro y menos flexible. Ancho de banda hasta 300 MHz.

13

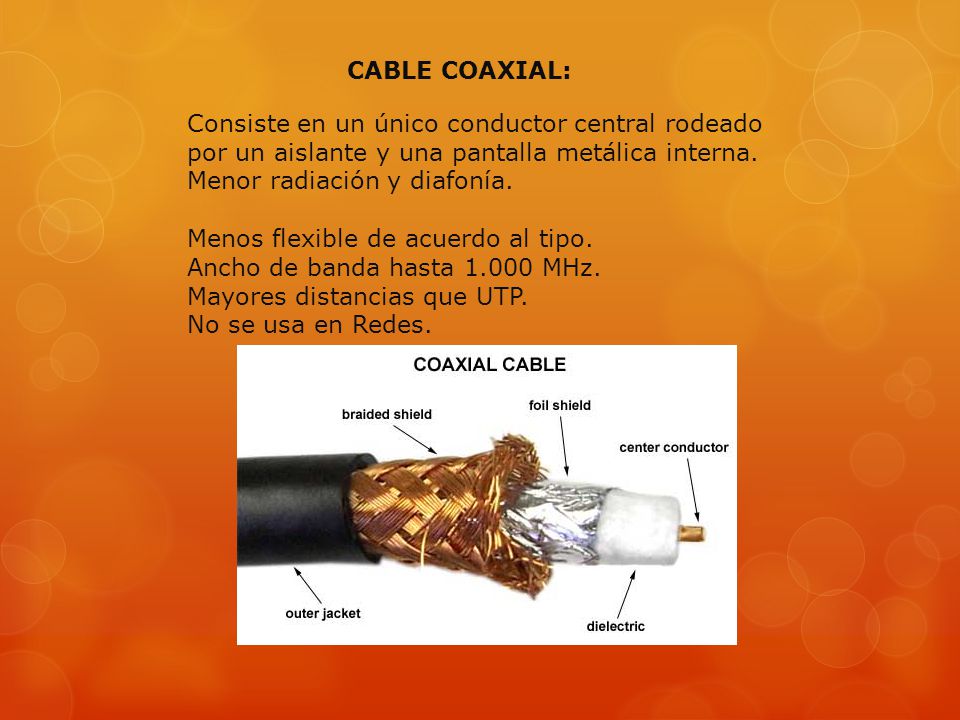

14 CABLE COAXIAL: Consiste en un único conductor central rodeado por un aislante y una pantalla metálica interna. Menor radiación y diafonía. Menos flexible de acuerdo al tipo. Ancho de banda hasta MHz. Mayores distancias que UTP. No se usa en Redes.

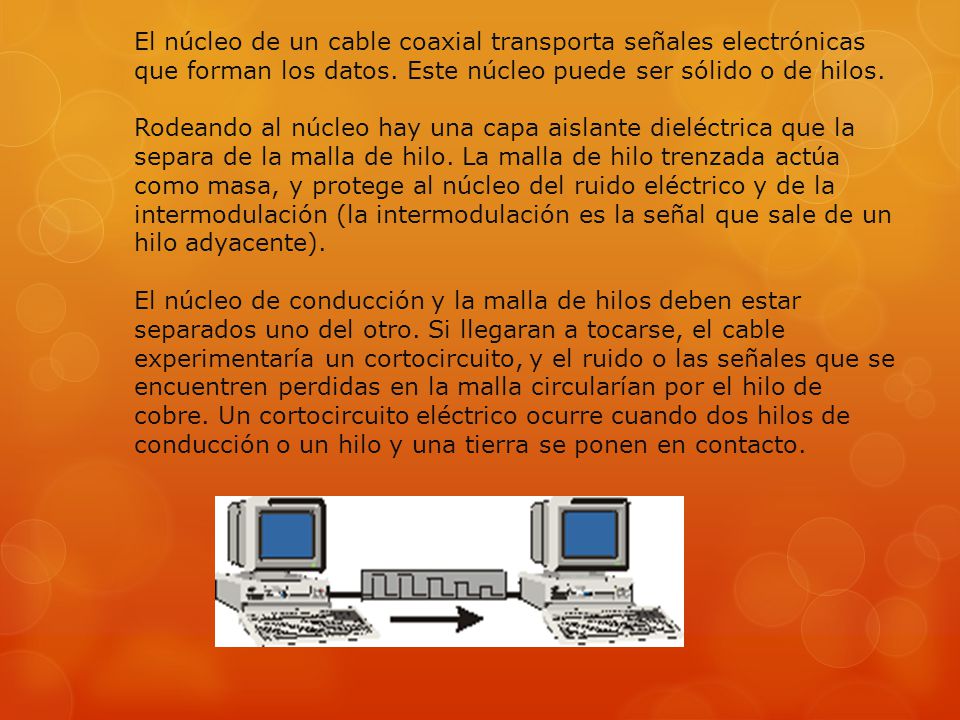

15 El núcleo de un cable coaxial transporta señales electrónicas que forman los datos. Este núcleo puede ser sólido o de hilos. Rodeando al núcleo hay una capa aislante dieléctrica que la separa de la malla de hilo. La malla de hilo trenzada actúa como masa, y protege al núcleo del ruido eléctrico y de la intermodulación (la intermodulación es la señal que sale de un hilo adyacente). El núcleo de conducción y la malla de hilos deben estar separados uno del otro. Si llegaran a tocarse, el cable experimentaría un cortocircuito, y el ruido o las señales que se encuentren perdidas en la malla circularían por el hilo de cobre. Un cortocircuito eléctrico ocurre cuando dos hilos de conducción o un hilo y una tierra se ponen en contacto.

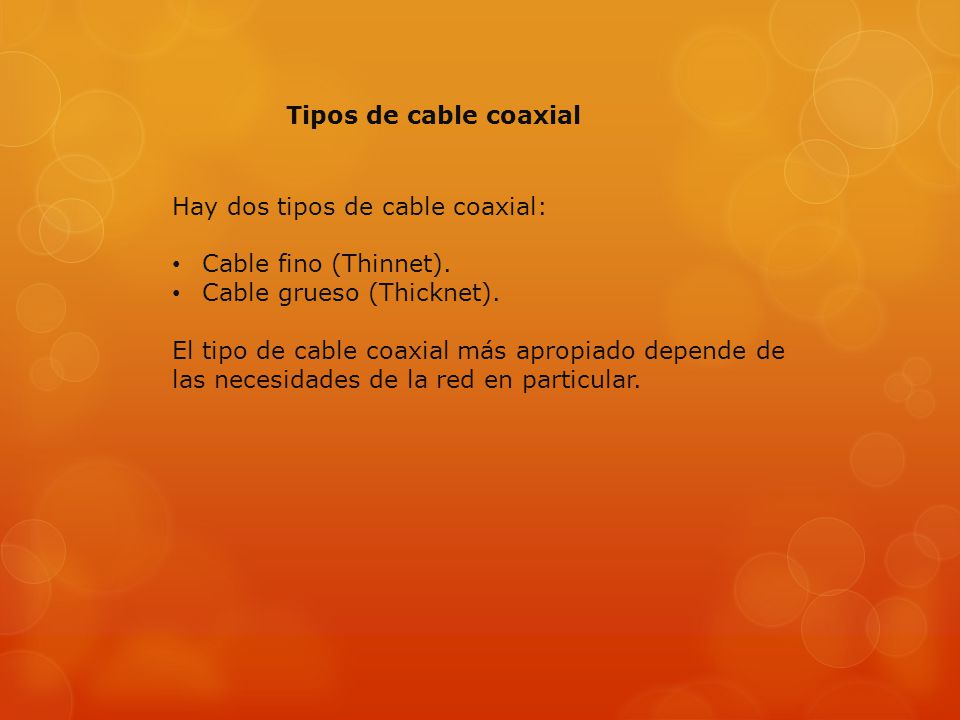

16 Tipos de cable coaxial Hay dos tipos de cable coaxial: Cable fino (Thinnet). Cable grueso (Thicknet). El tipo de cable coaxial más apropiado depende de las necesidades de la red en particular.

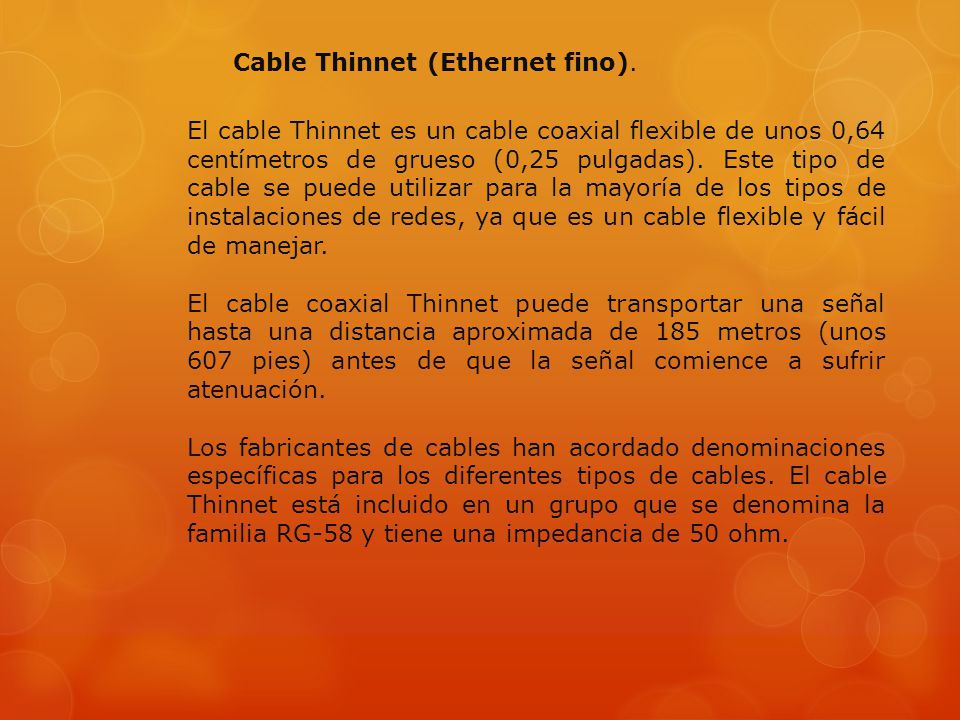

17 Cable Thinnet (Ethernet fino).
El cable Thinnet es un cable coaxial flexible de unos 0,64 centímetros de grueso (0,25 pulgadas). Este tipo de cable se puede utilizar para la mayoría de los tipos de instalaciones de redes, ya que es un cable flexible y fácil de manejar. El cable coaxial Thinnet puede transportar una señal hasta una distancia aproximada de 185 metros (unos 607 pies) antes de que la señal comience a sufrir atenuación. Los fabricantes de cables han acordado denominaciones específicas para los diferentes tipos de cables. El cable Thinnet está incluido en un grupo que se denomina la familia RG-58 y tiene una impedancia de 50 ohm.

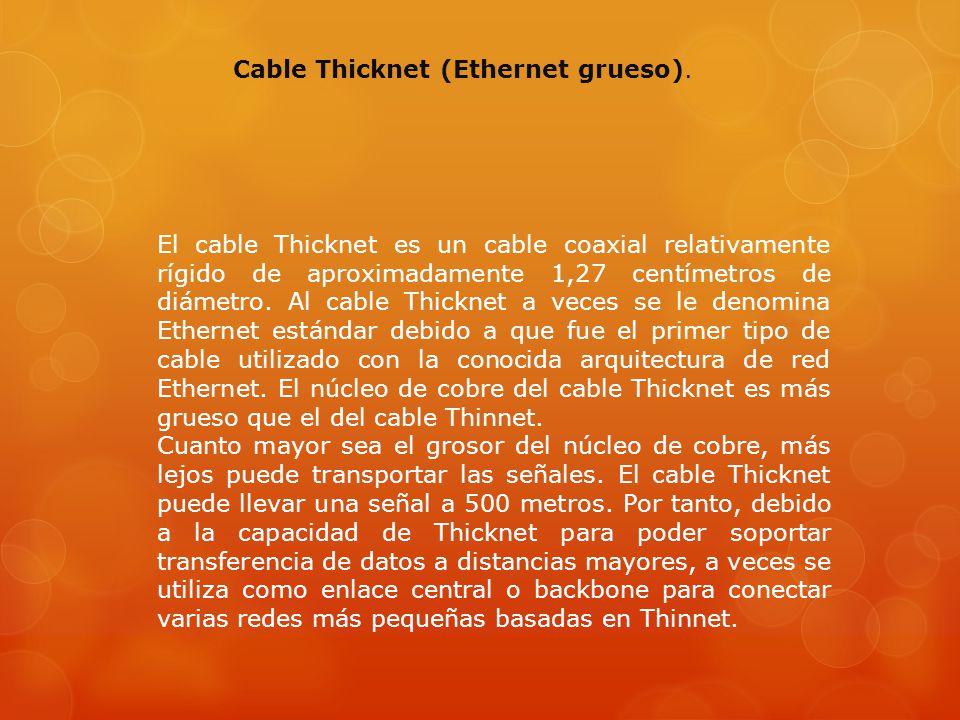

18 Cable Thicknet (Ethernet grueso).
El cable Thicknet es un cable coaxial relativamente rígido de aproximadamente 1,27 centímetros de diámetro. Al cable Thicknet a veces se le denomina Ethernet estándar debido a que fue el primer tipo de cable utilizado con la conocida arquitectura de red Ethernet. El núcleo de cobre del cable Thicknet es más grueso que el del cable Thinnet. Cuanto mayor sea el grosor del núcleo de cobre, más lejos puede transportar las señales. El cable Thicknet puede llevar una señal a 500 metros. Por tanto, debido a la capacidad de Thicknet para poder soportar transferencia de datos a distancias mayores, a veces se utiliza como enlace central o backbone para conectar varias redes más pequeñas basadas en Thinnet.

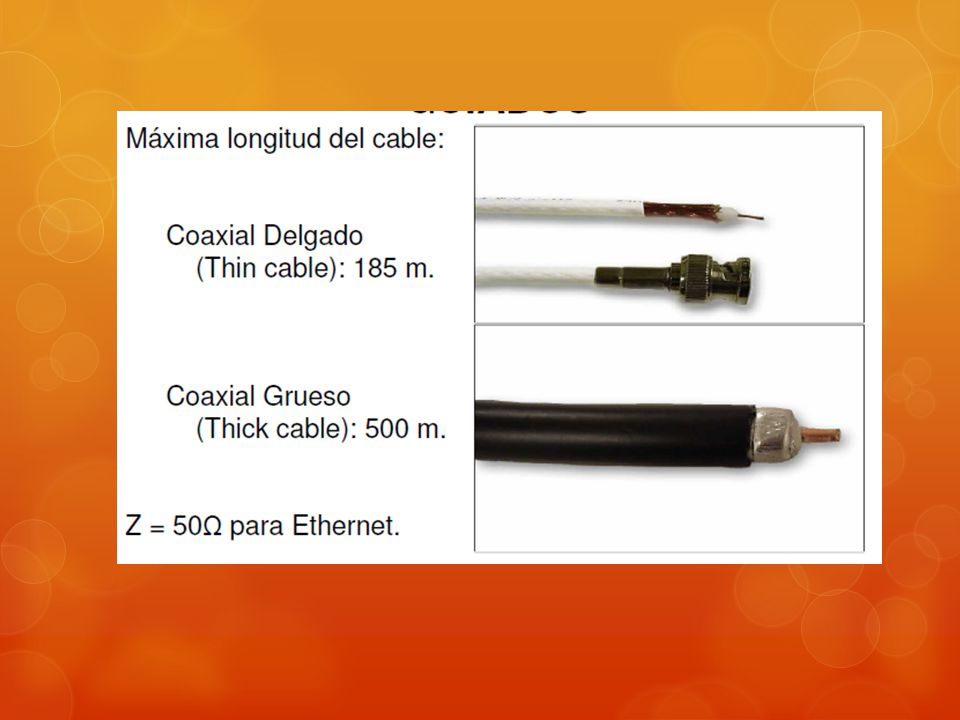

19
