Introducción al modelado

Presentación del tema: "Introducción al modelado"— Transcripción de la presentación:

1 Introducción al modelado
Metodologías, UML y patrones de diseño Ing. Richard Zapata Casaverde

2 Introducción a las metodologías

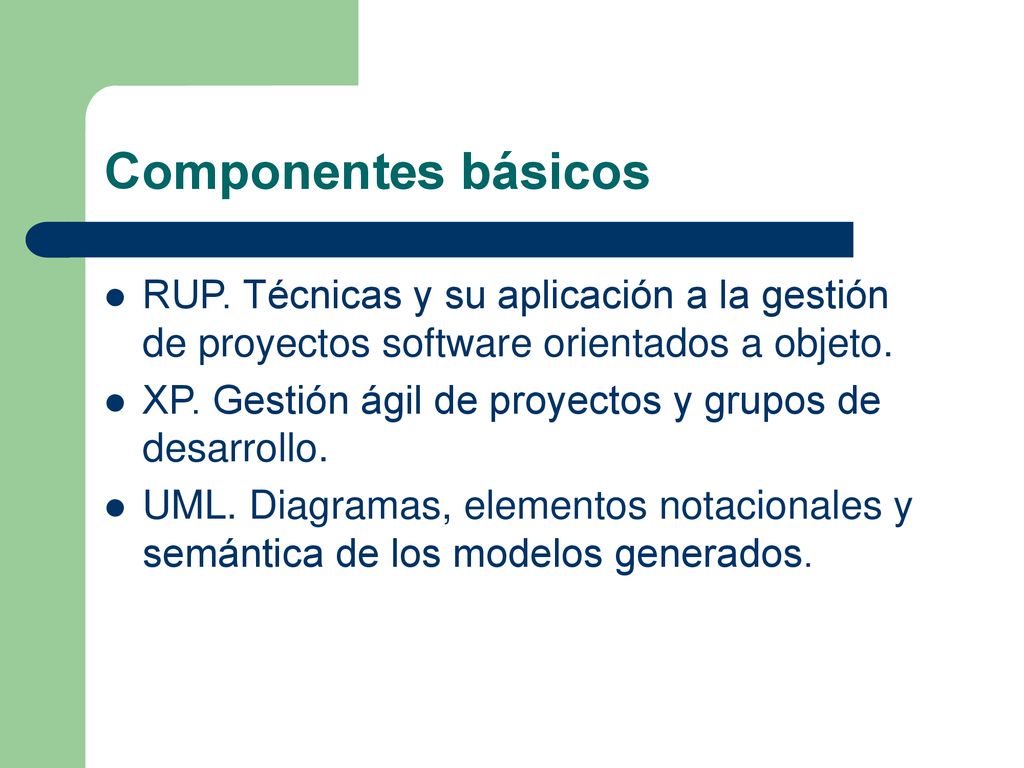

3 Componentes básicos RUP. Técnicas y su aplicación a la gestión de proyectos software orientados a objeto. XP. Gestión ágil de proyectos y grupos de desarrollo. UML. Diagramas, elementos notacionales y semántica de los modelos generados.

4 Modelado con UML

5 Qué es UML? El UML modela sistema mediante el uso de objetos que forman parte de él así como, las relaciones estáticas o dinámicas que existen entre ellos. UML puede ser utilizado por cualquier metodología de análisis y diseño orientada por objetos para expresar los diseños.

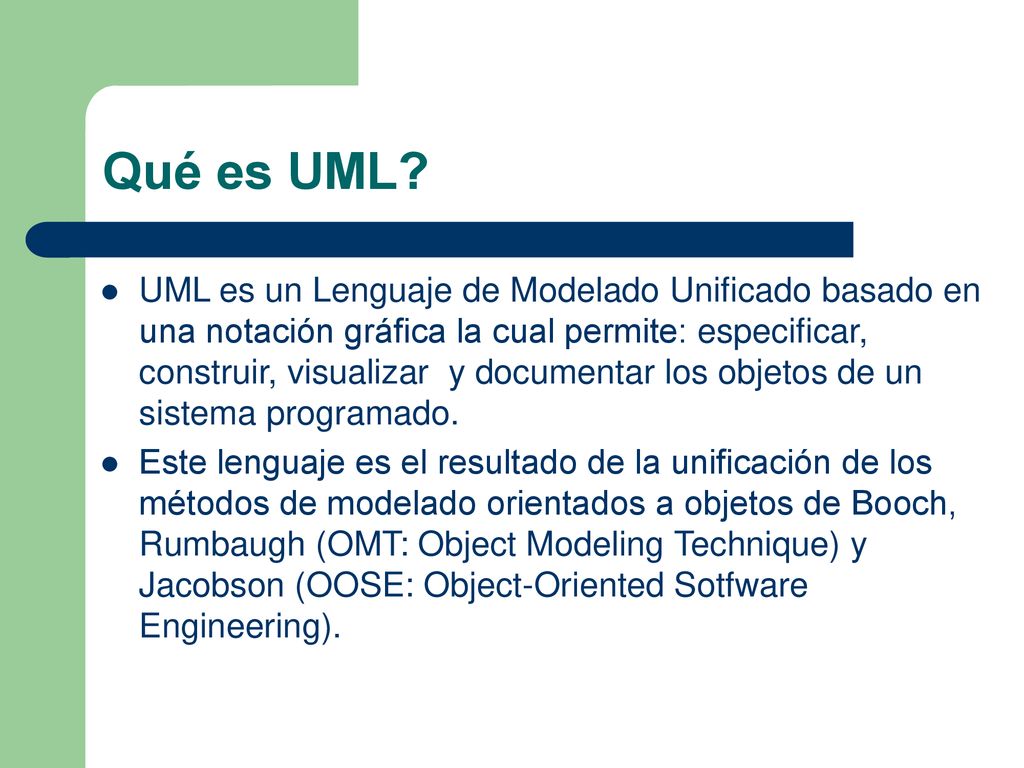

6 Qué es UML? UML es un Lenguaje de Modelado Unificado basado en una notación gráfica la cual permite: especificar, construir, visualizar y documentar los objetos de un sistema programado. Este lenguaje es el resultado de la unificación de los métodos de modelado orientados a objetos de Booch, Rumbaugh (OMT: Object Modeling Technique) y Jacobson (OOSE: Object-Oriented Sotfware Engineering).

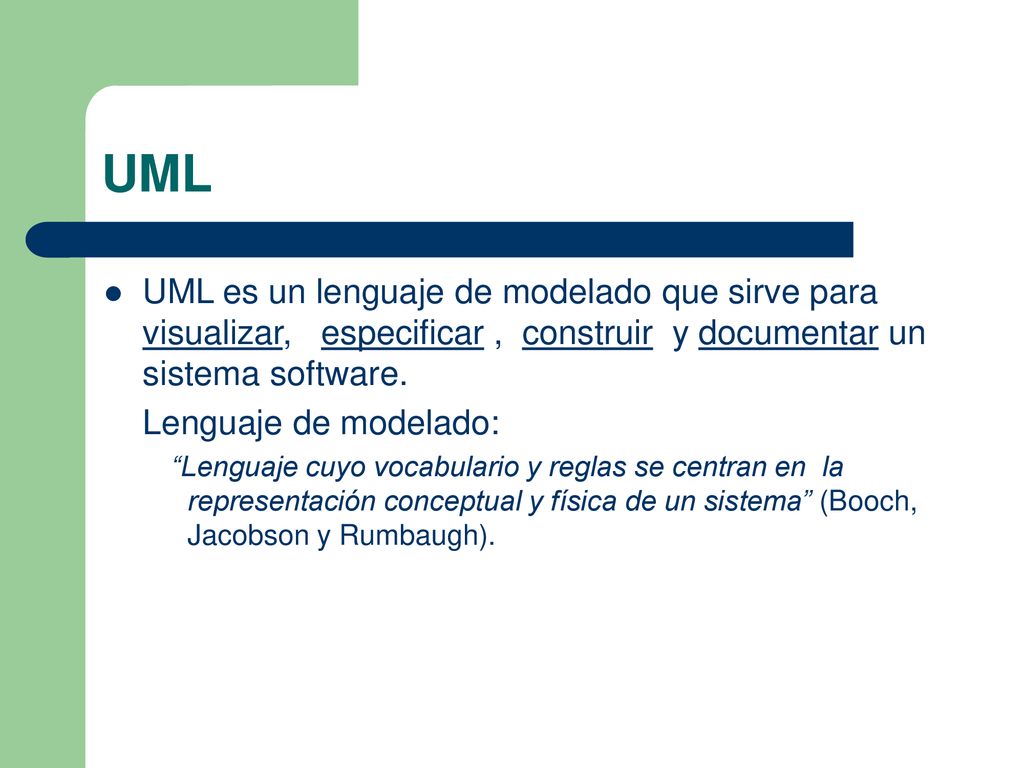

7 UML UML es un lenguaje de modelado que sirve para visualizar, especificar , construir y documentar un sistema software. Lenguaje de modelado: “Lenguaje cuyo vocabulario y reglas se centran en la representación conceptual y física de un sistema” (Booch, Jacobson y Rumbaugh).

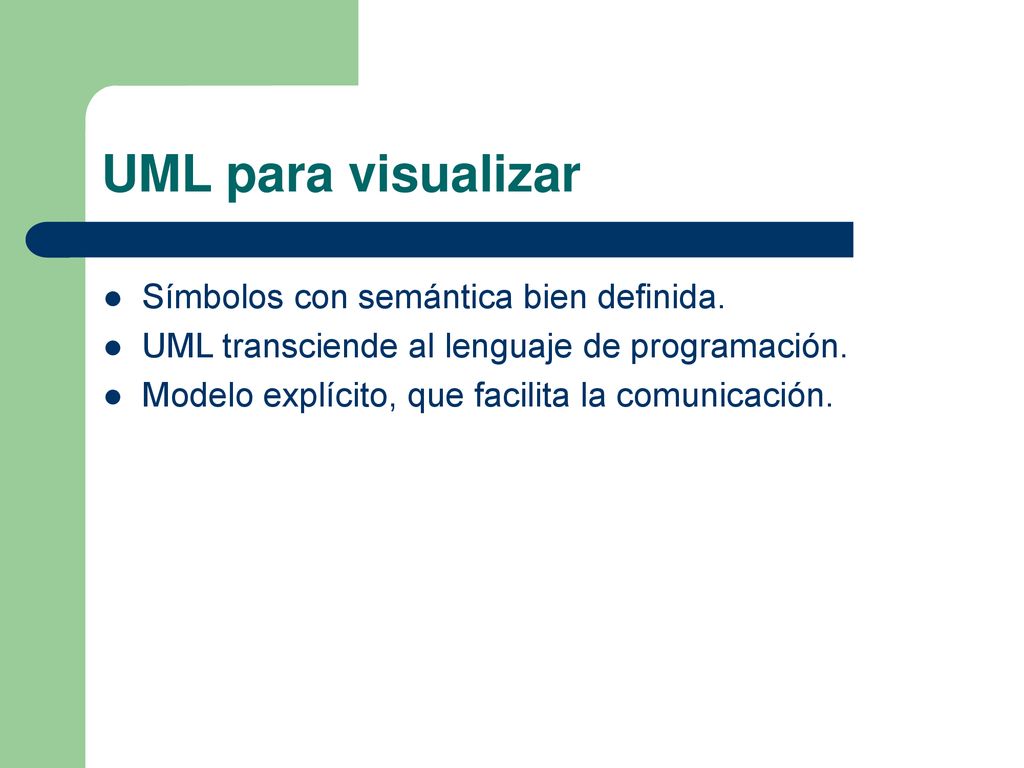

8 UML para visualizar Símbolos con semántica bien definida.
UML transciende al lenguaje de programación. Modelo explícito, que facilita la comunicación.

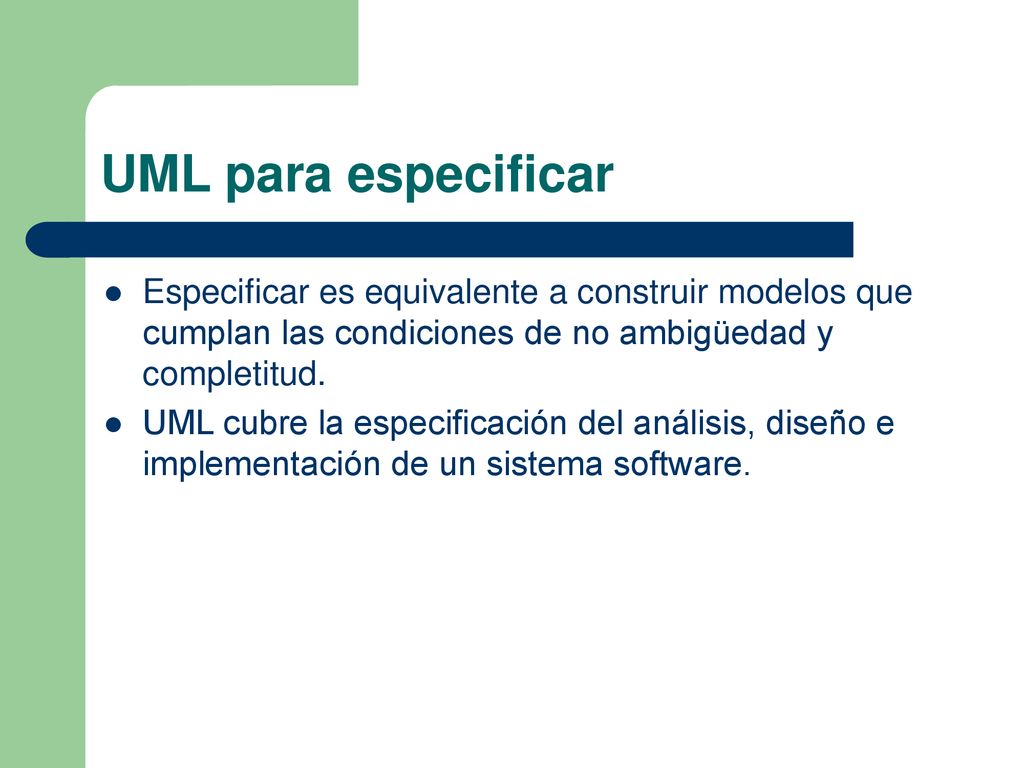

9 UML para especificar Especificar es equivalente a construir modelos que cumplan las condiciones de no ambigüedad y completitud. UML cubre la especificación del análisis, diseño e implementación de un sistema software.

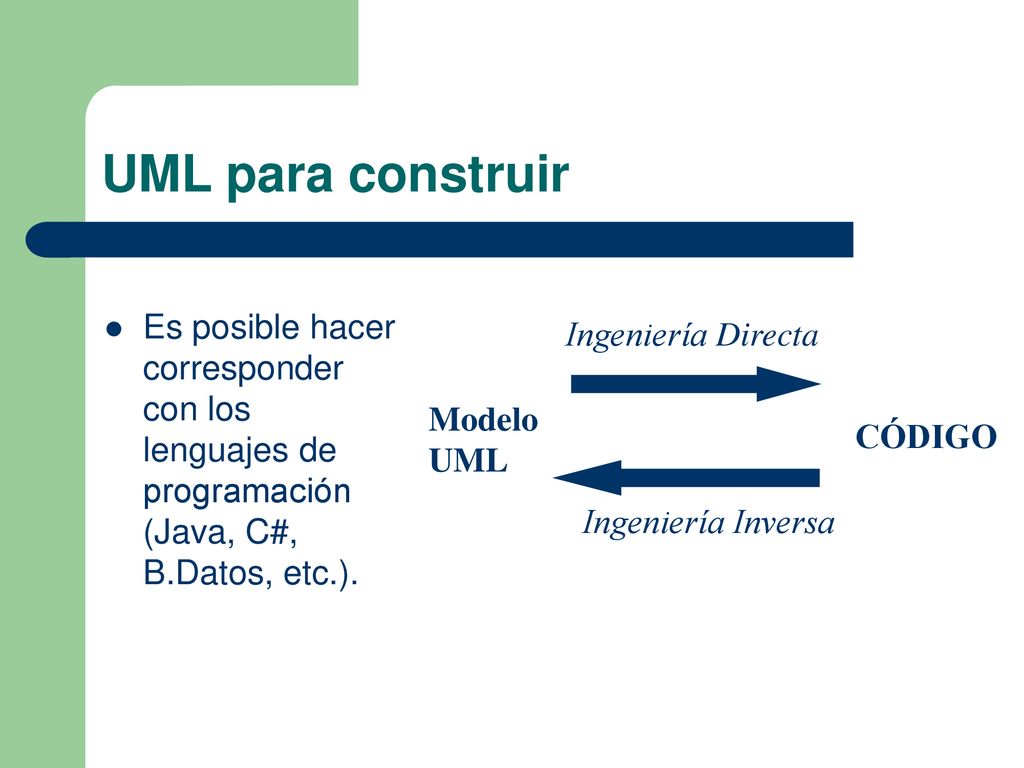

10 UML para construir Es posible hacer corresponder con los lenguajes de programación (Java, C#, B.Datos, etc.). Ingeniería Directa ModeloUML CÓDIGO Ingeniería Inversa

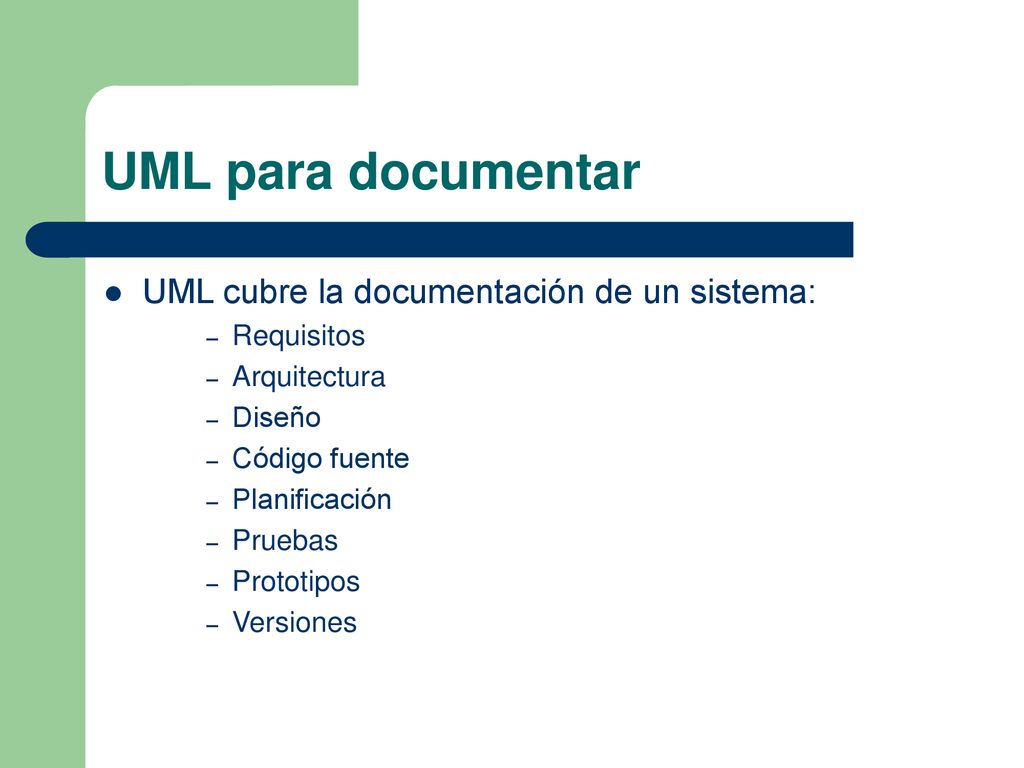

11 UML para documentar UML cubre la documentación de un sistema:
Requisitos Arquitectura Diseño Código fuente Planificación Pruebas Prototipos Versiones

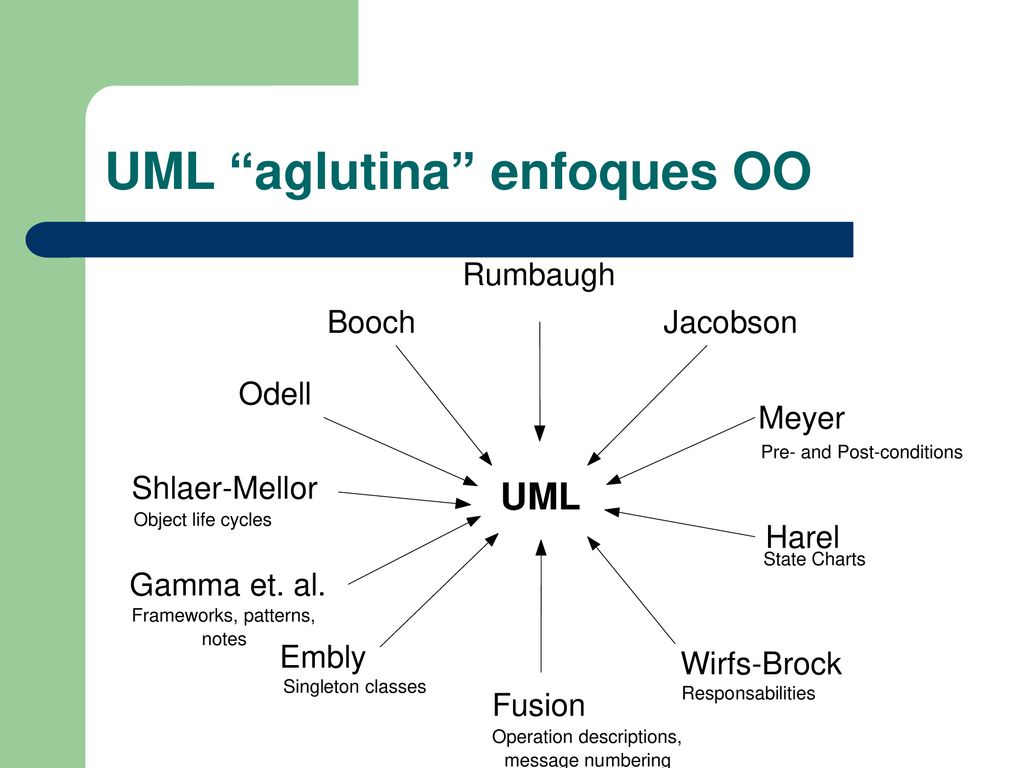

12 UML “aglutina” enfoques OO
Rumbaugh Booch Jacobson Odell Meyer Pre- and Post-conditions Shlaer-Mellor UML Object life cycles Harel State Charts Gamma et. al. Frameworks, patterns, notes Embly Wirfs-Brock Singleton classes Fusion Responsabilities Operation descriptions, message numbering

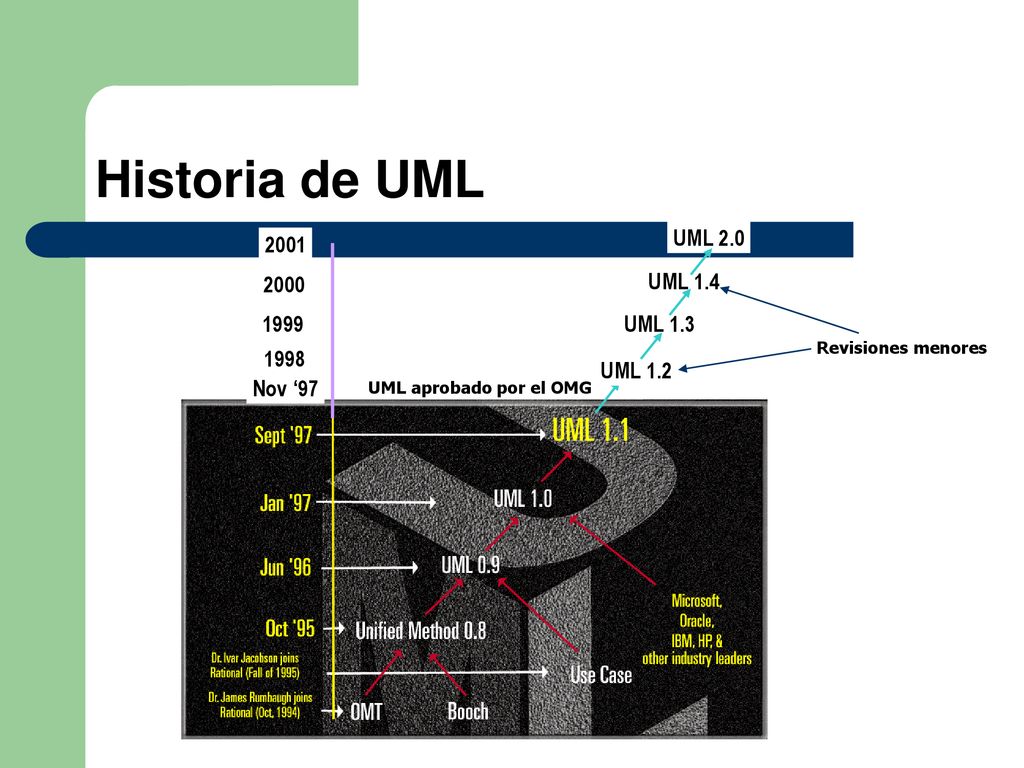

13 Historia de UML UML 2.0 2001 2000 UML 1.4 1999 UML 1.3 1998 UML 1.2
Nov ‘97 UML aprobado por el OMG 1998 1999 2000 UML 1.2 UML 1.3 UML 1.4 2001 UML 2.0 Revisiones menores

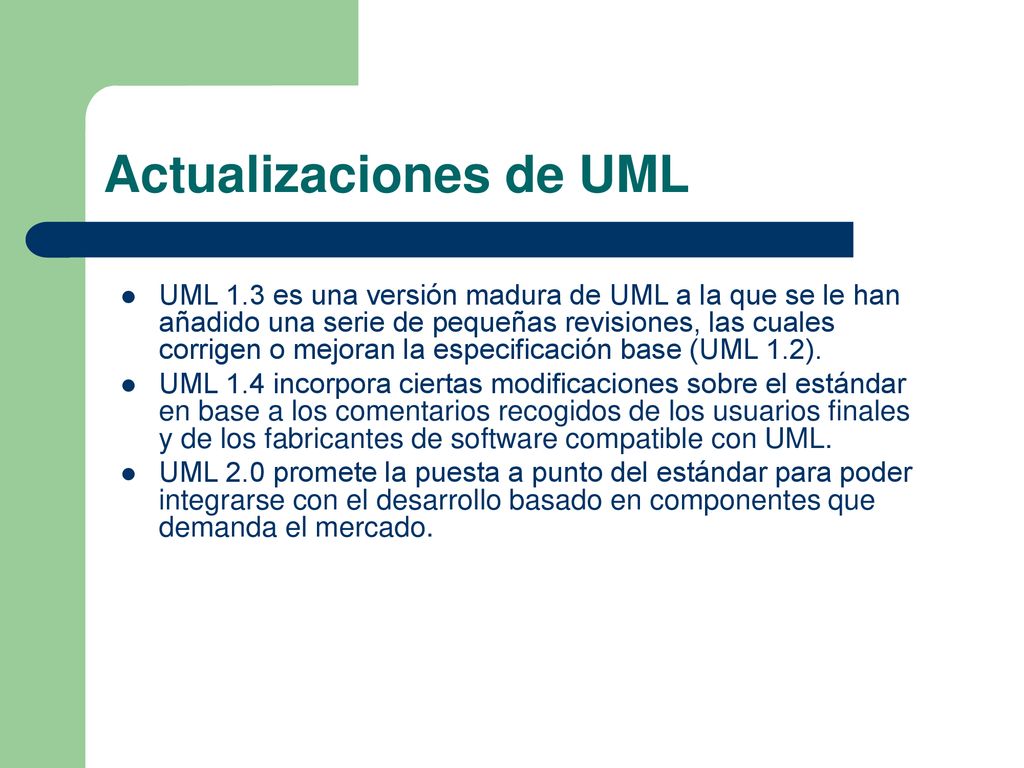

14 Actualizaciones de UML
UML 1.3 es una versión madura de UML a la que se le han añadido una serie de pequeñas revisiones, las cuales corrigen o mejoran la especificación base (UML 1.2). UML 1.4 incorpora ciertas modificaciones sobre el estándar en base a los comentarios recogidos de los usuarios finales y de los fabricantes de software compatible con UML. UML 2.0 promete la puesta a punto del estándar para poder integrarse con el desarrollo basado en componentes que demanda el mercado.

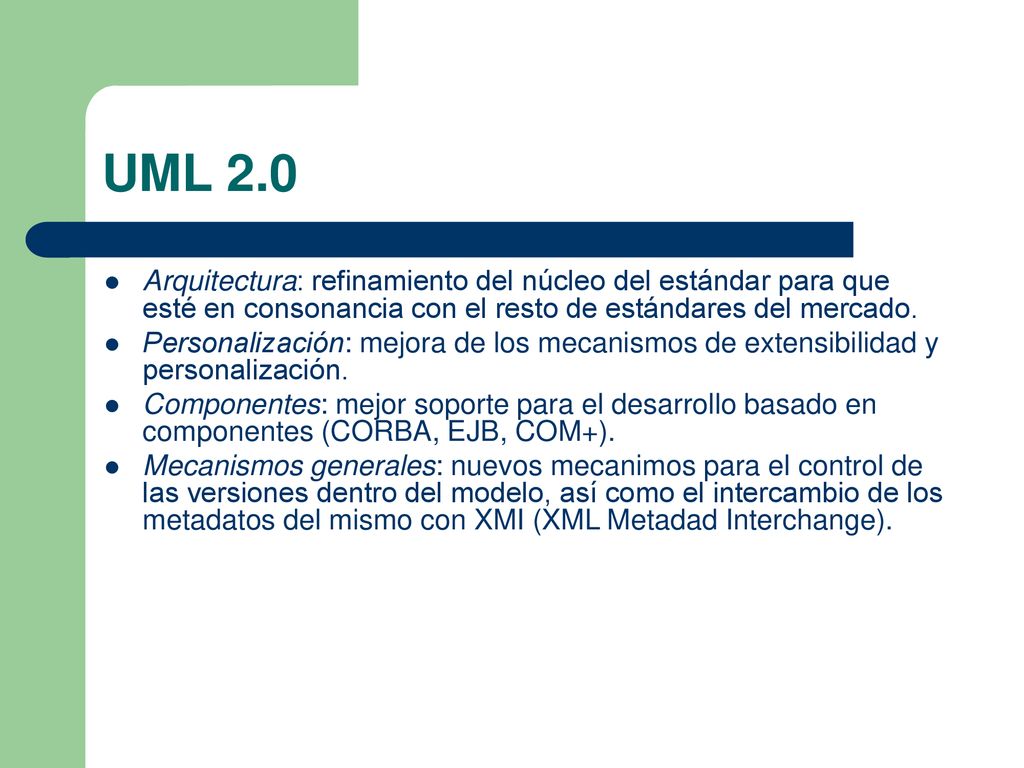

15 UML 2.0 Arquitectura: refinamiento del núcleo del estándar para que esté en consonancia con el resto de estándares del mercado. Personalización: mejora de los mecanismos de extensibilidad y personalización. Componentes: mejor soporte para el desarrollo basado en componentes (CORBA, EJB, COM+). Mecanismos generales: nuevos mecanimos para el control de las versiones dentro del modelo, así como el intercambio de los metadatos del mismo con XMI (XML Metadad Interchange).

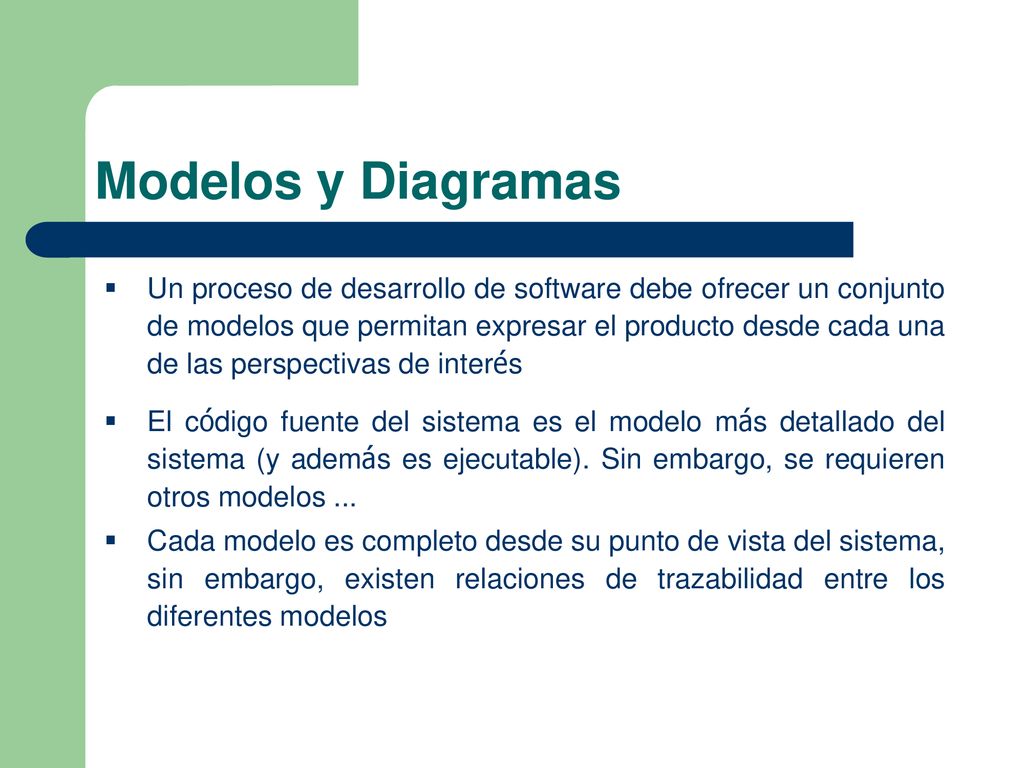

16 Modelos y Diagramas Un proceso de desarrollo de software debe ofrecer un conjunto de modelos que permitan expresar el producto desde cada una de las perspectivas de interés El código fuente del sistema es el modelo más detallado del sistema (y además es ejecutable). Sin embargo, se requieren otros modelos ... Cada modelo es completo desde su punto de vista del sistema, sin embargo, existen relaciones de trazabilidad entre los diferentes modelos

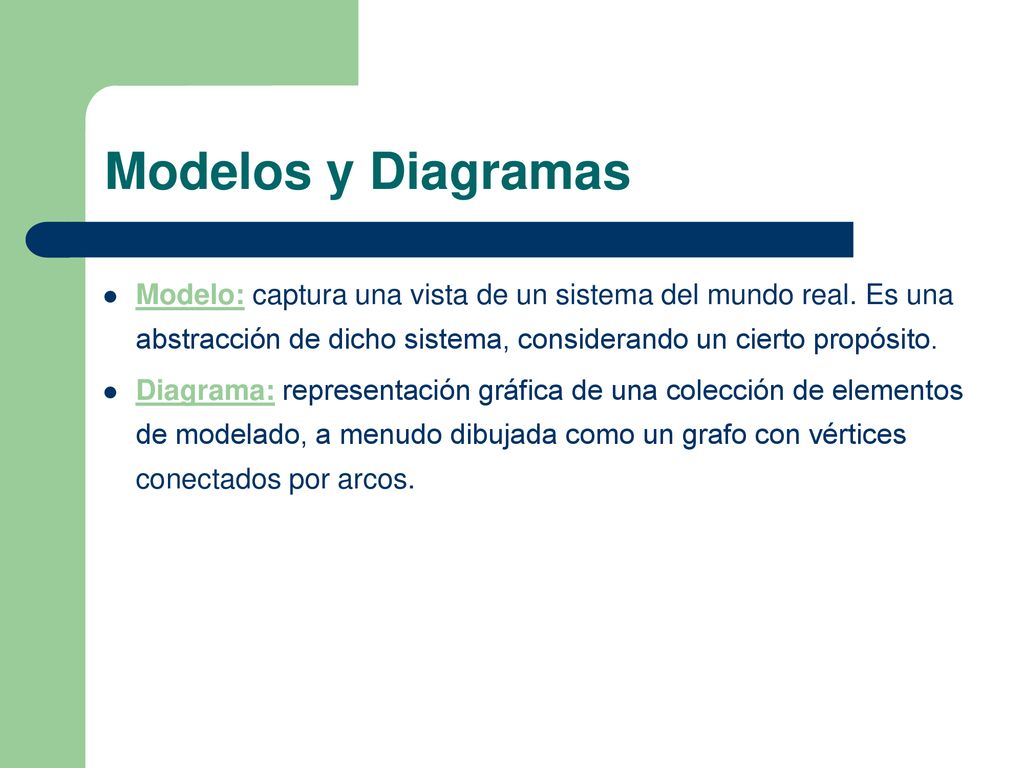

17 Modelos y Diagramas Modelo: captura una vista de un sistema del mundo real. Es una abstracción de dicho sistema, considerando un cierto propósito. Diagrama: representación gráfica de una colección de elementos de modelado, a menudo dibujada como un grafo con vértices conectados por arcos.

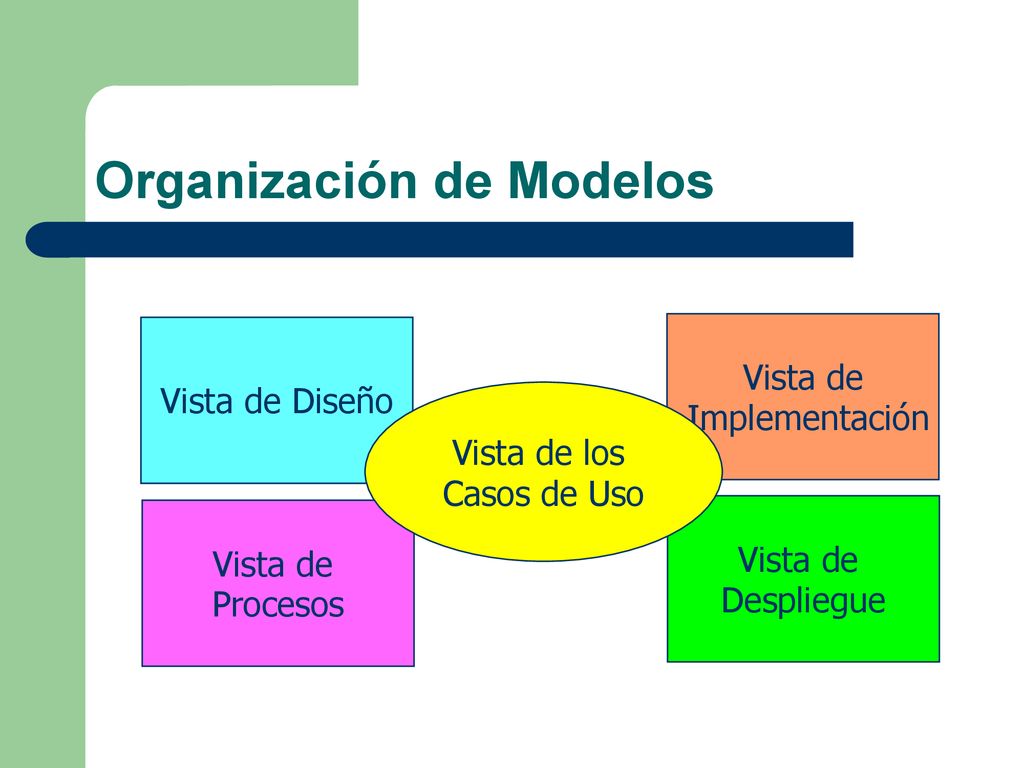

18 Organización de Modelos
Vista de Diseño Vista de Procesos Despliegue Implementación Vista de los Casos de Uso

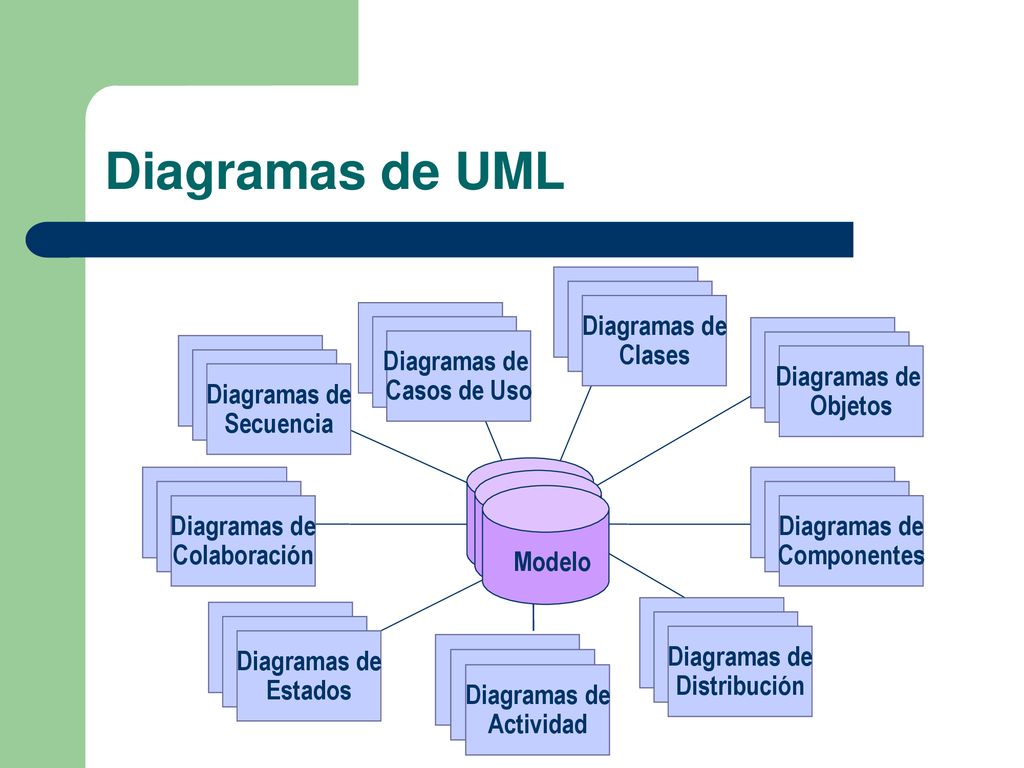

19 Diagramas de UML Use Case Diagrams Diagramas de Casos de Uso Scenario
Colaboración State Componentes Component Distribución Objetos Estados Secuencia Clases Actividad Modelo

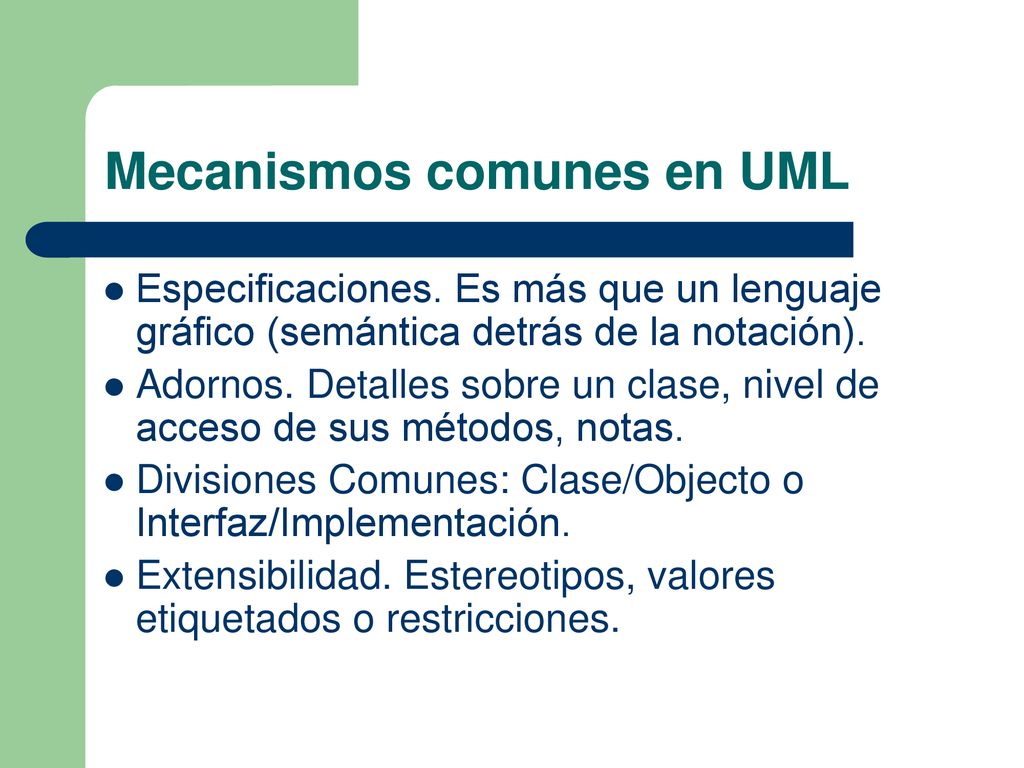

20 Mecanismos comunes en UML
Especificaciones. Es más que un lenguaje gráfico (semántica detrás de la notación). Adornos. Detalles sobre un clase, nivel de acceso de sus métodos, notas. Divisiones Comunes: Clase/Objecto o Interfaz/Implementación. Extensibilidad. Estereotipos, valores etiquetados o restricciones.

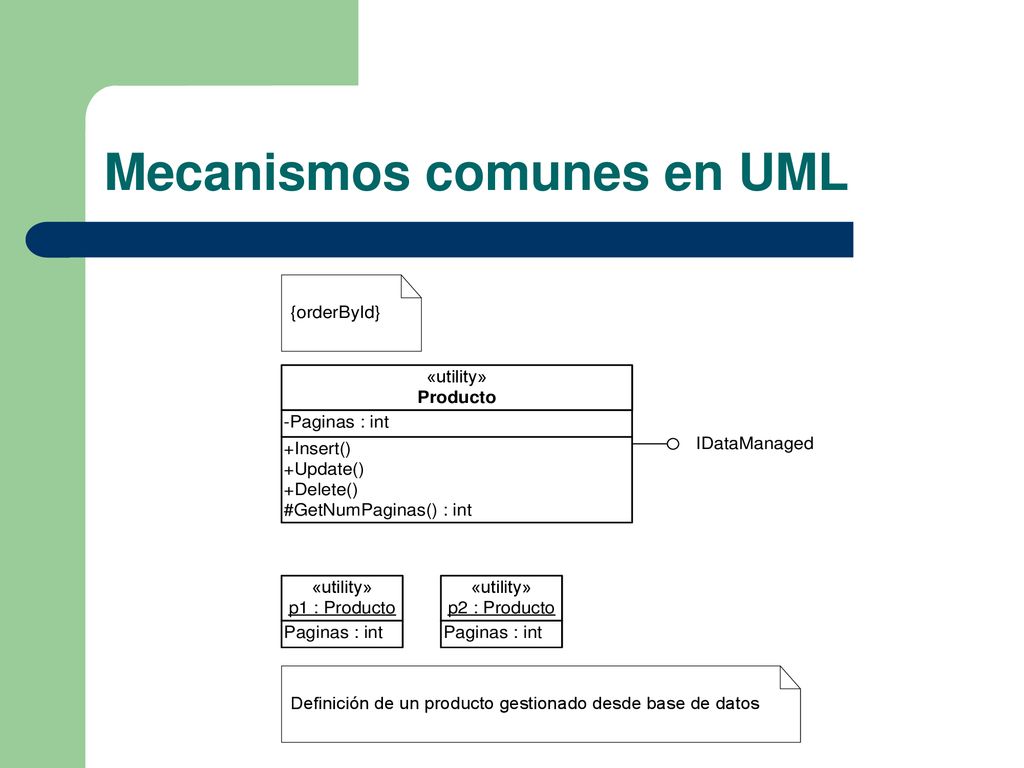

21 Mecanismos comunes en UML

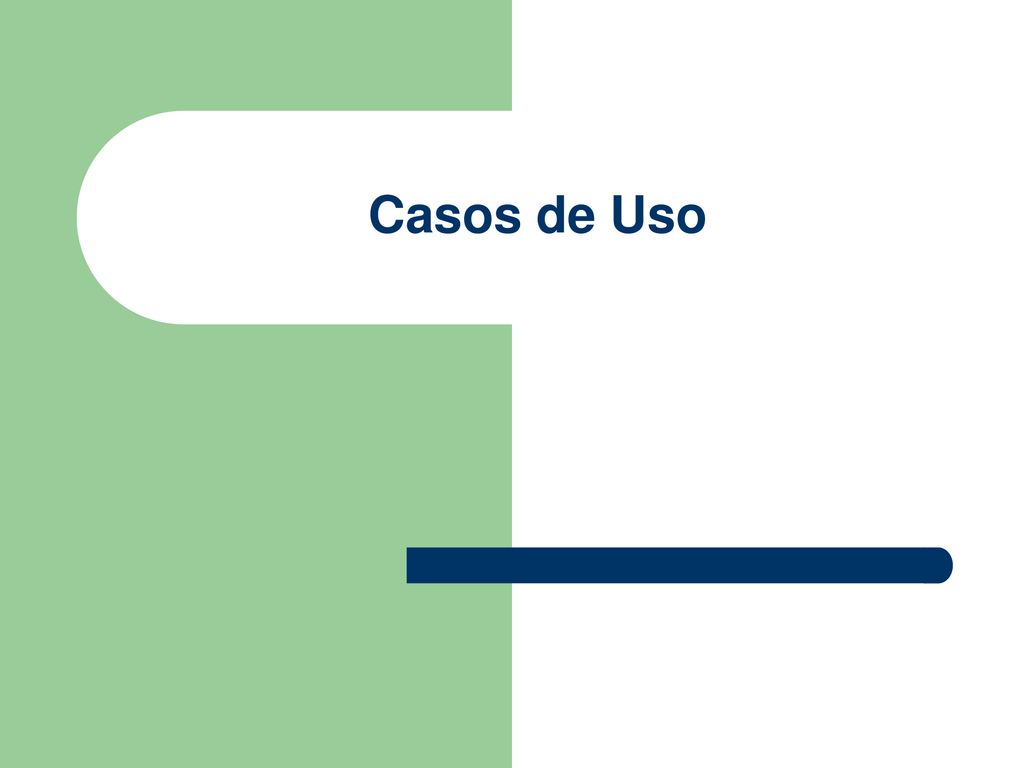

22 Casos de Uso

23 Casos de Usos Un diagrama de Casos de Uso muestra la distintas operaciones que se esperan de una aplicación o sistema y cómo se relaciona con su entorno (usuario u otras aplicaciones). Es una herramienta esencial para la captura de requerimientos y para la planificación y control de un proyecto interactivo.

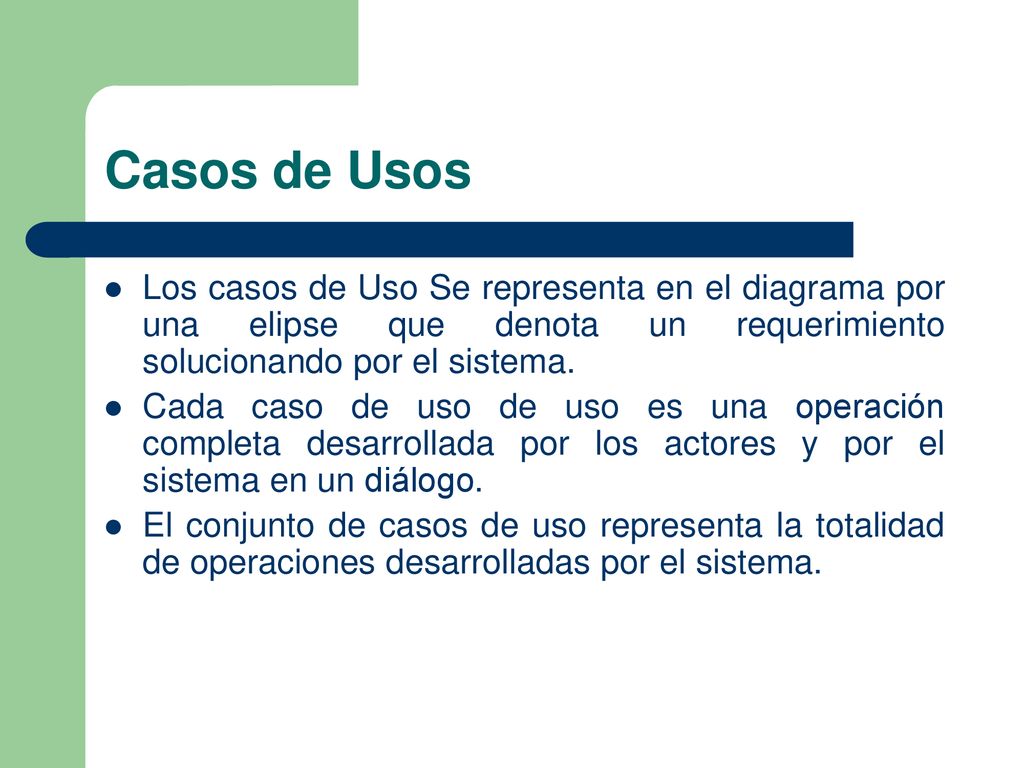

24 Casos de Usos Los casos de Uso Se representa en el diagrama por una elipse que denota un requerimiento solucionando por el sistema. Cada caso de uso de uso es una operación completa desarrollada por los actores y por el sistema en un diálogo. El conjunto de casos de uso representa la totalidad de operaciones desarrolladas por el sistema.

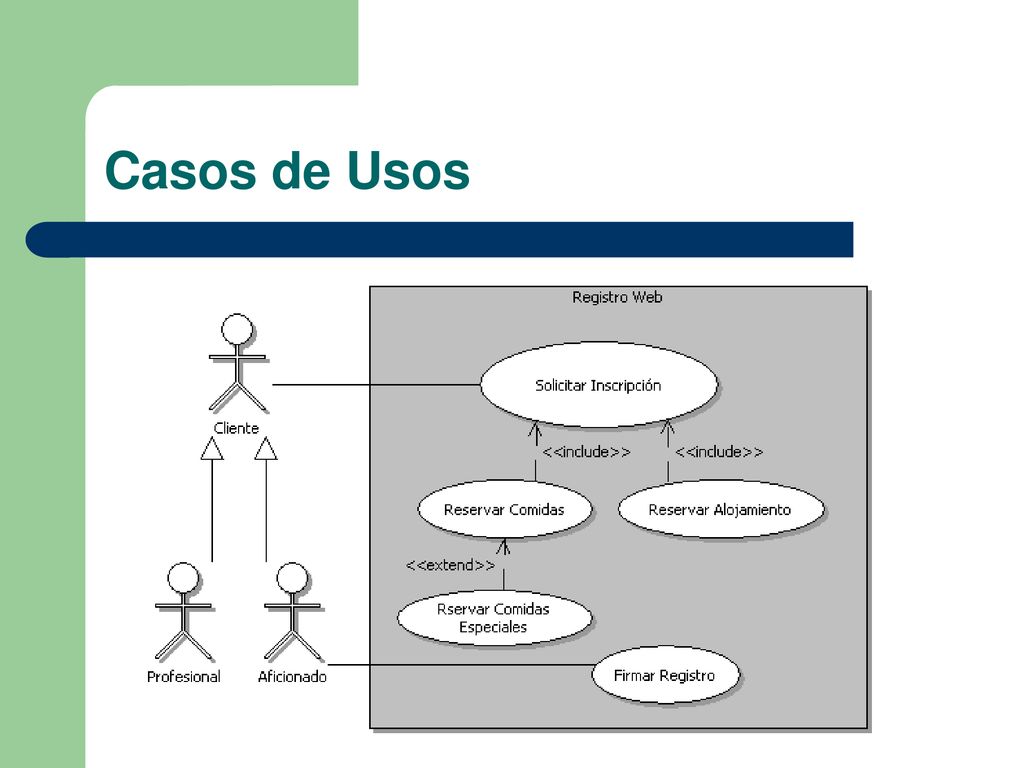

25 Casos de Usos

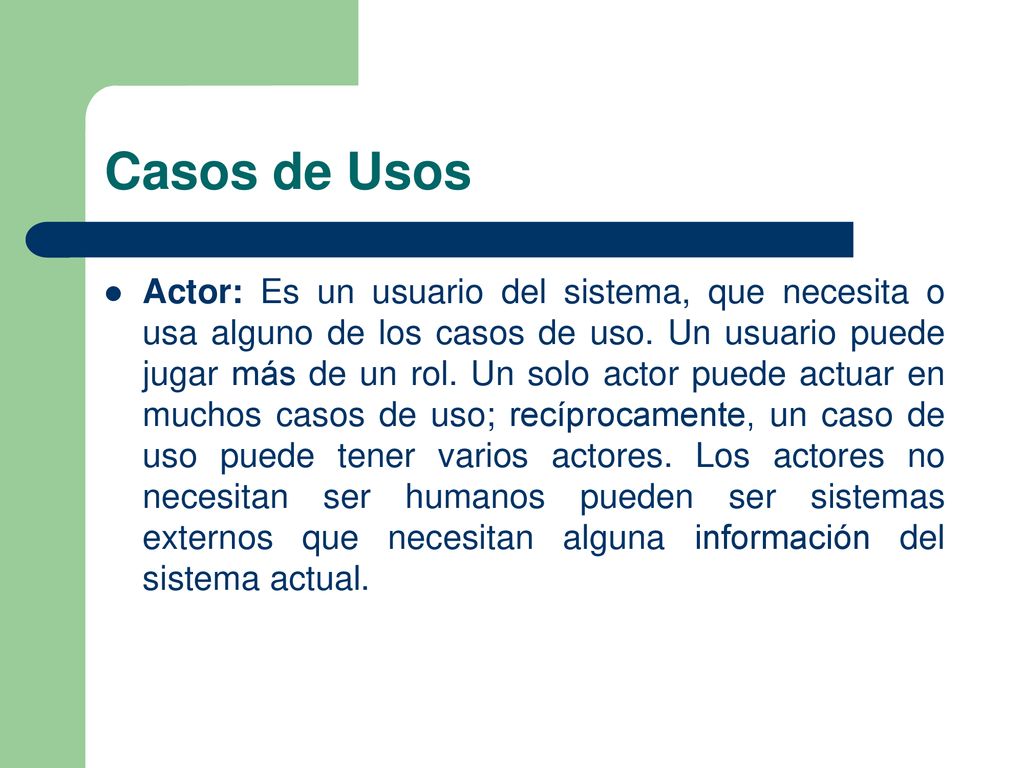

26 Casos de Usos Actor: Es un usuario del sistema, que necesita o usa alguno de los casos de uso. Un usuario puede jugar más de un rol. Un solo actor puede actuar en muchos casos de uso; recíprocamente, un caso de uso puede tener varios actores. Los actores no necesitan ser humanos pueden ser sistemas externos que necesitan alguna información del sistema actual.

27 Casos de Usos También se puede encontrar tres tipos de relaciones, como son: Comunica (comunicates) Entre un actor y un caso de uso, denota la participación del actor en el caso de uso determinado.

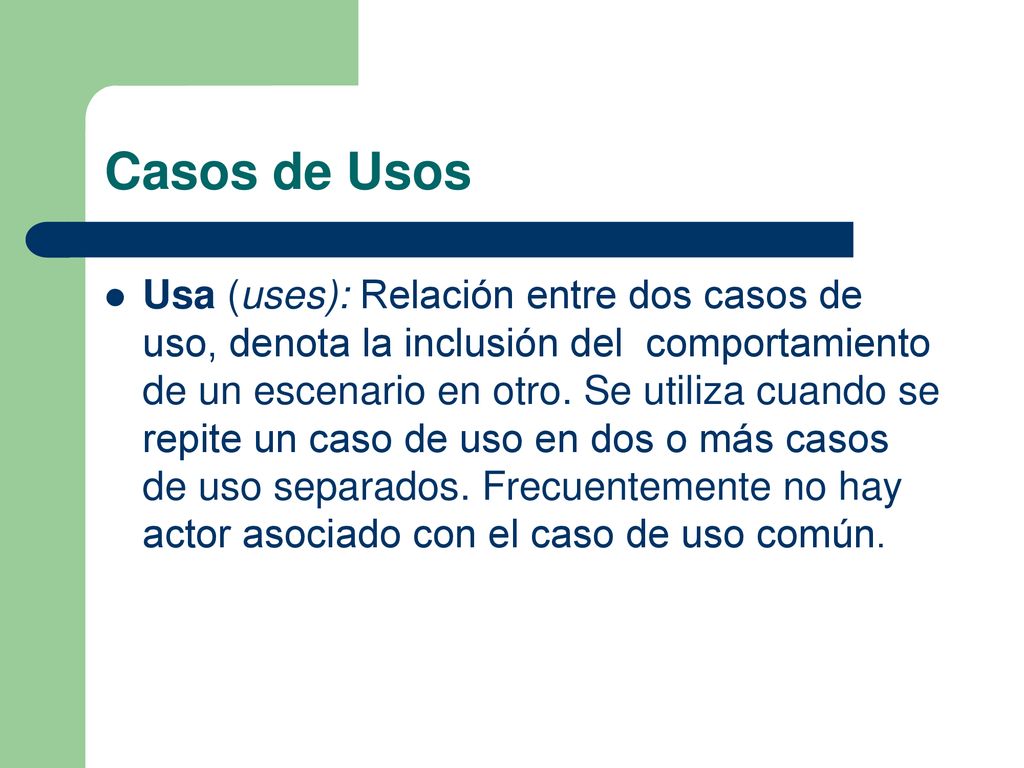

28 Casos de Usos Usa (uses): Relación entre dos casos de uso, denota la inclusión del comportamiento de un escenario en otro. Se utiliza cuando se repite un caso de uso en dos o más casos de uso separados. Frecuentemente no hay actor asociado con el caso de uso común.

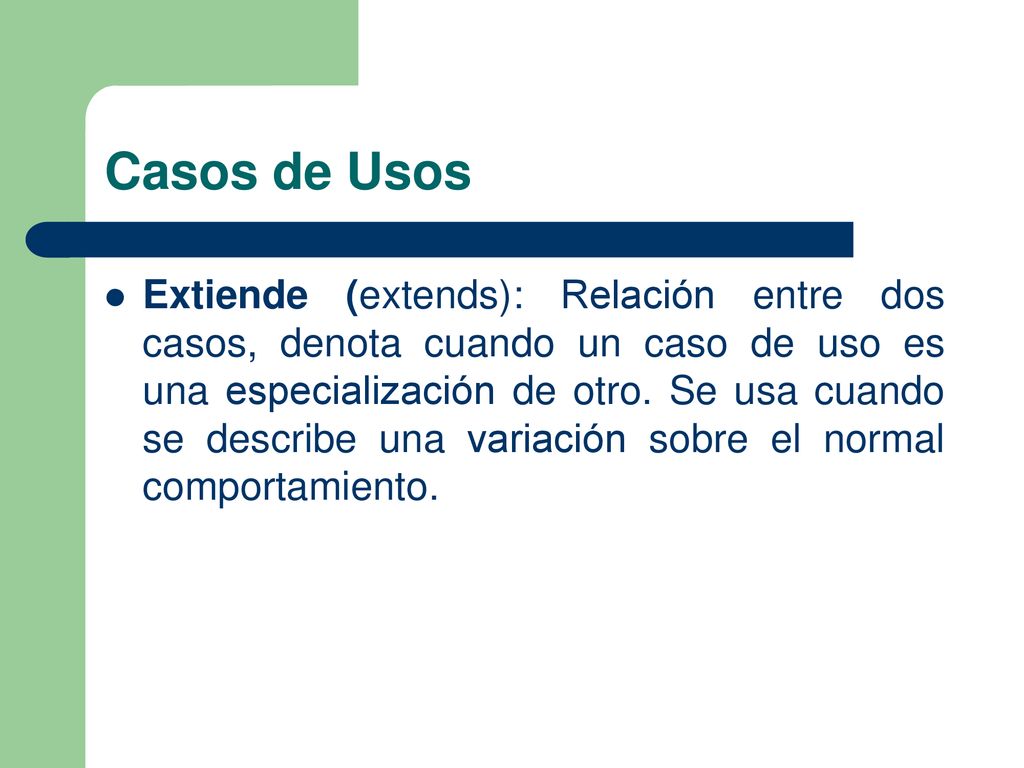

29 Casos de Usos Extiende (extends): Relación entre dos casos, denota cuando un caso de uso es una especialización de otro. Se usa cuando se describe una variación sobre el normal comportamiento.

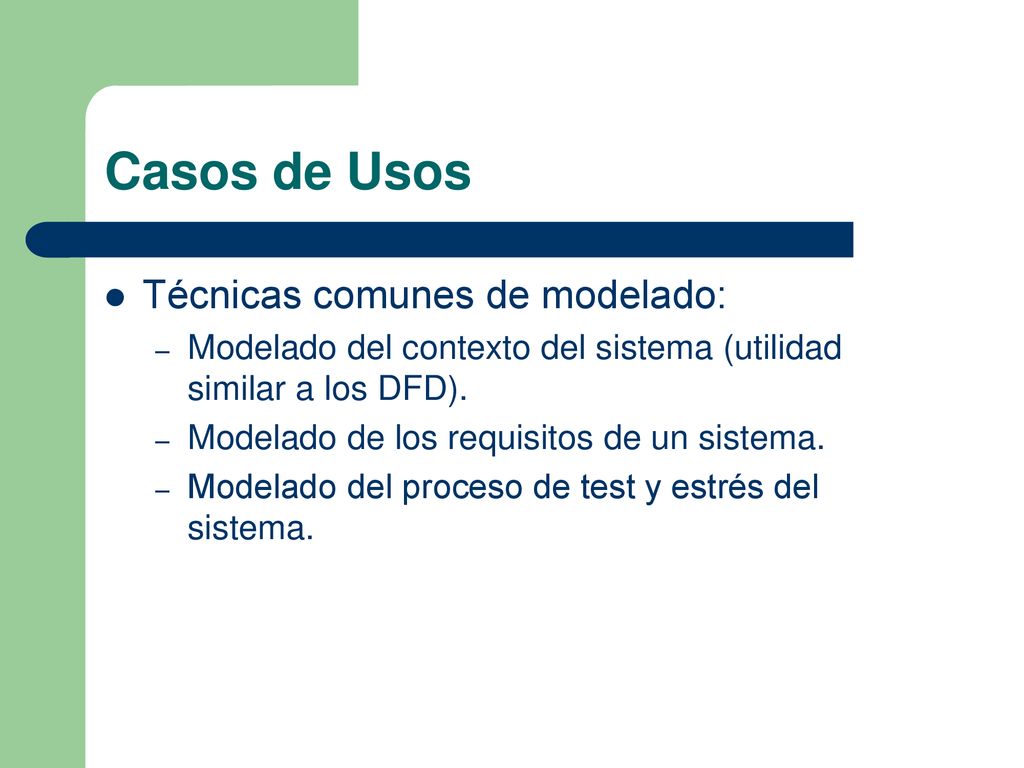

30 Casos de Usos Técnicas comunes de modelado:
Modelado del contexto del sistema (utilidad similar a los DFD). Modelado de los requisitos de un sistema. Modelado del proceso de test y estrés del sistema.
