Diagramas del modelo uml

Presentación del tema: "Diagramas del modelo uml"— Transcripción de la presentación:

1 Diagramas del modelo uml
Julian madrigal

2 Diagrama de clases Ayuda a ver las relaciones que están en el sistema, las cuales son asociativas, de herencia, de uso y contenido Elementos: Clases, atributos, métodos y visibilidad relaciones: Herencia, composición, agregación asociación y uso

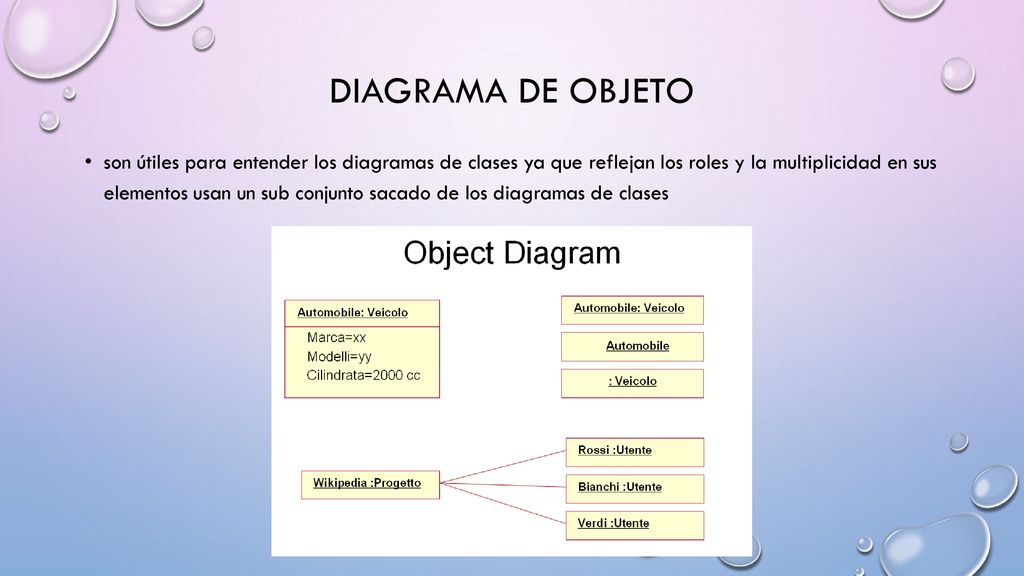

3 Diagrama de objeto son útiles para entender los diagramas de clases ya que reflejan los roles y la multiplicidad en sus elementos usan un sub conjunto sacado de los diagramas de clases

4 Diagramas de componentes

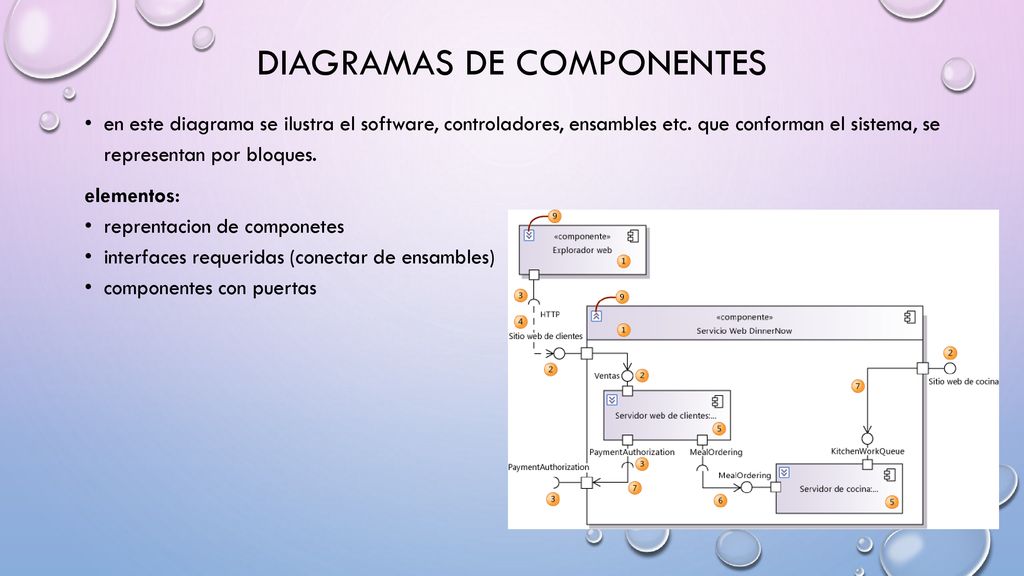

en este diagrama se ilustra el software, controladores, ensambles etc. que conforman el sistema, se representan por bloques. elementos: reprentacion de componetes interfaces requeridas (conectar de ensambles) componentes con puertas

5 Diagrama de estructura compuesta

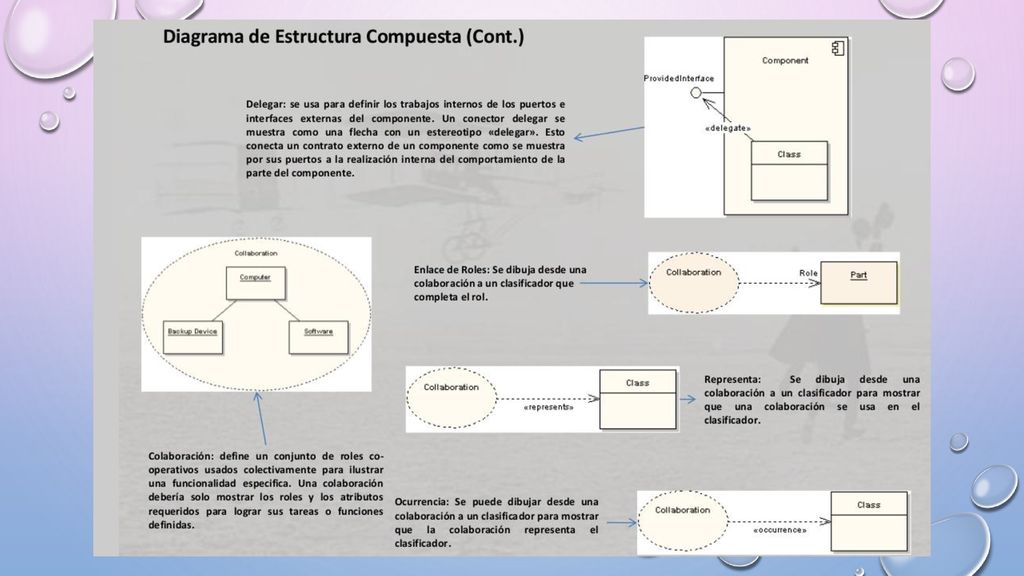

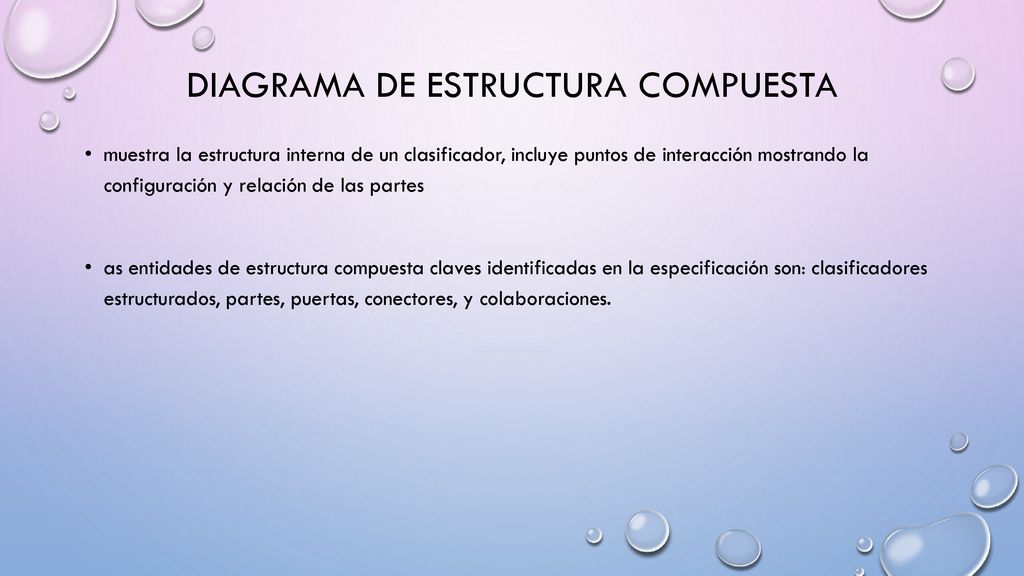

muestra la estructura interna de un clasificador, incluye puntos de interacción mostrando la configuración y relación de las partes as entidades de estructura compuesta claves identificadas en la especificación son: clasificadores estructurados, partes, puertas, conectores, y colaboraciones.

6

7 Diagrama de despliegue
describe el despliegue físico de información generada por el programa de software en los componentes de hardware. la información que se ha generado por el software se llama artefacto

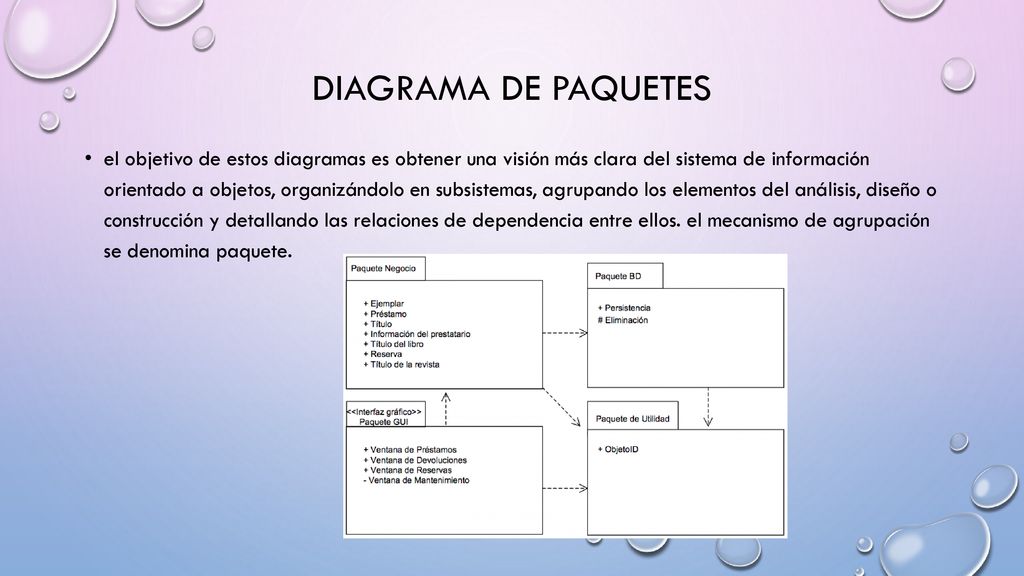

8 Diagrama de paquetes el objetivo de estos diagramas es obtener una visión más clara del sistema de información orientado a objetos, organizándolo en subsistemas, agrupando los elementos del análisis, diseño o construcción y detallando las relaciones de dependencia entre ellos. el mecanismo de agrupación se denomina paquete.

9 Diagrama de actividades

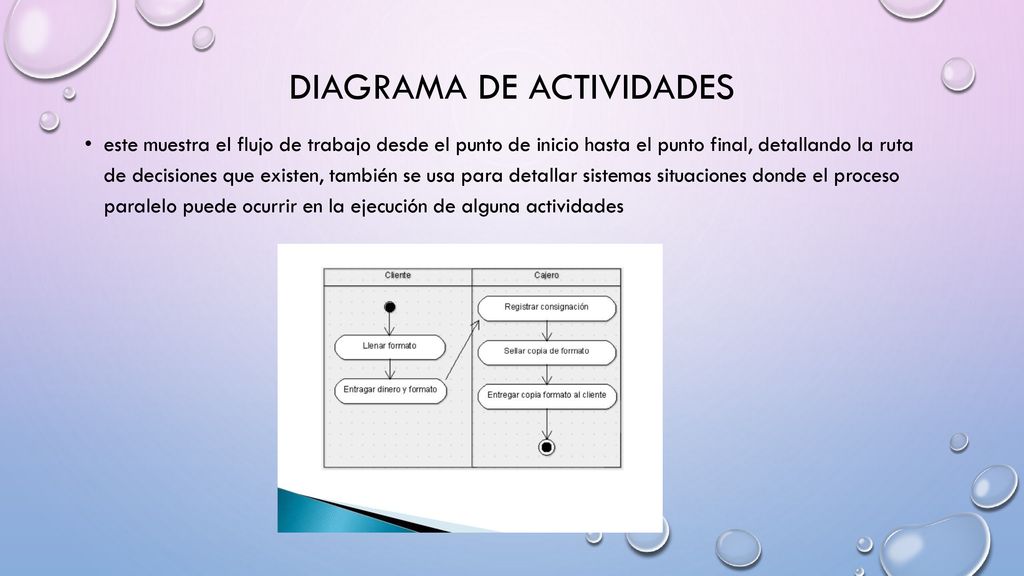

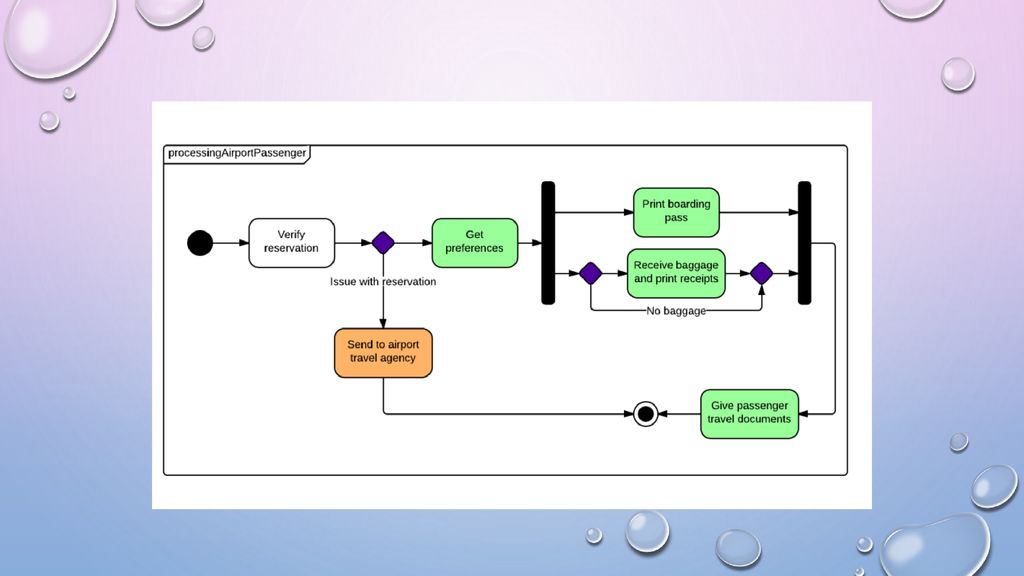

este muestra el flujo de trabajo desde el punto de inicio hasta el punto final, detallando la ruta de decisiones que existen, también se usa para detallar sistemas situaciones donde el proceso paralelo puede ocurrir en la ejecución de alguna actividades

10

11 Diagrama de casos de usos

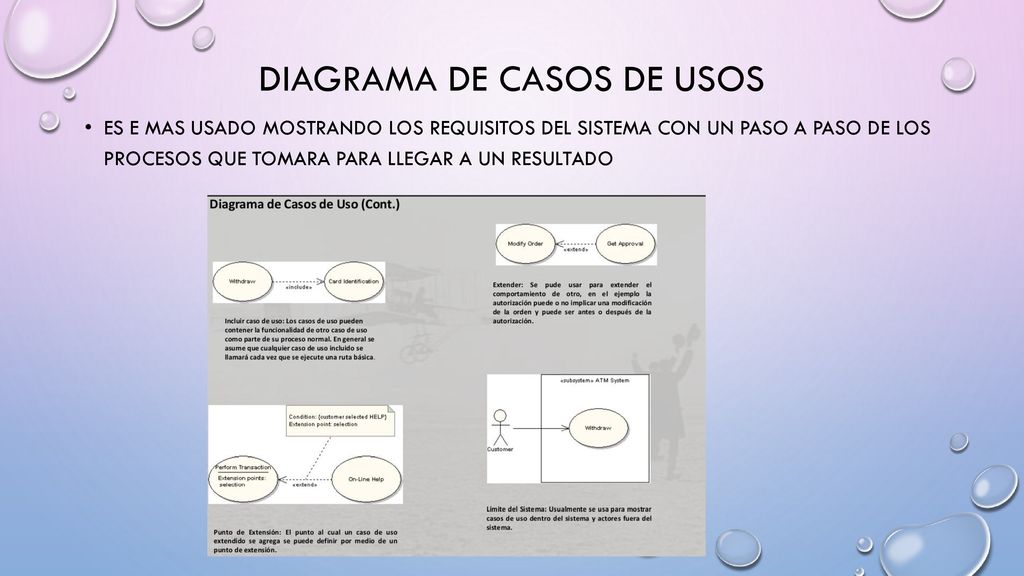

Es e mas usado mostrando los requisitos del sistema con un paso a paso de los procesos que tomara para llegar a un resultado

12 Diagrama de maquina de estados

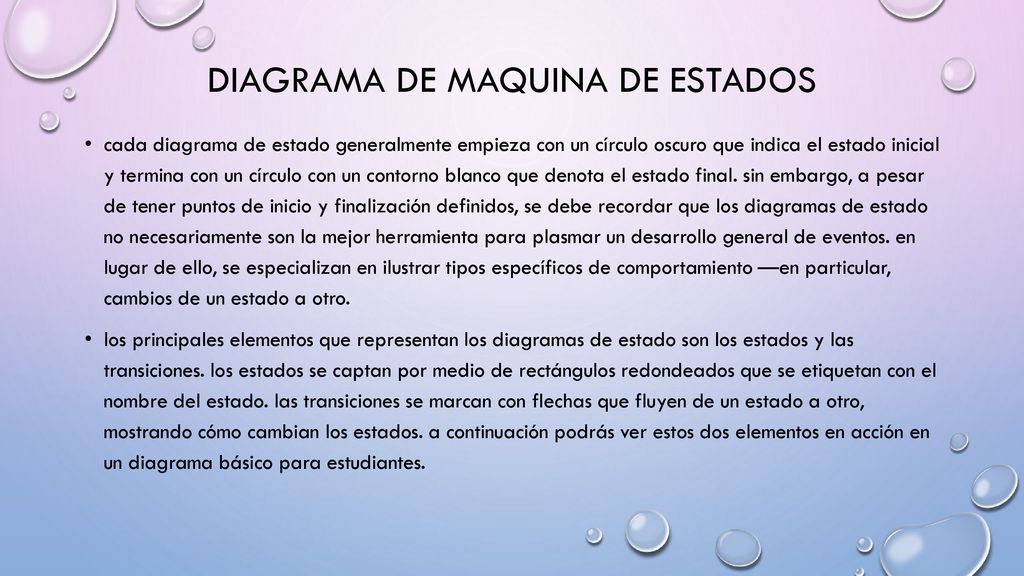

cada diagrama de estado generalmente empieza con un círculo oscuro que indica el estado inicial y termina con un círculo con un contorno blanco que denota el estado final. sin embargo, a pesar de tener puntos de inicio y finalización definidos, se debe recordar que los diagramas de estado no necesariamente son la mejor herramienta para plasmar un desarrollo general de eventos. en lugar de ello, se especializan en ilustrar tipos específicos de comportamiento —en particular, cambios de un estado a otro. los principales elementos que representan los diagramas de estado son los estados y las transiciones. los estados se captan por medio de rectángulos redondeados que se etiquetan con el nombre del estado. las transiciones se marcan con flechas que fluyen de un estado a otro, mostrando cómo cambian los estados. a continuación podrás ver estos dos elementos en acción en un diagrama básico para estudiantes.

13

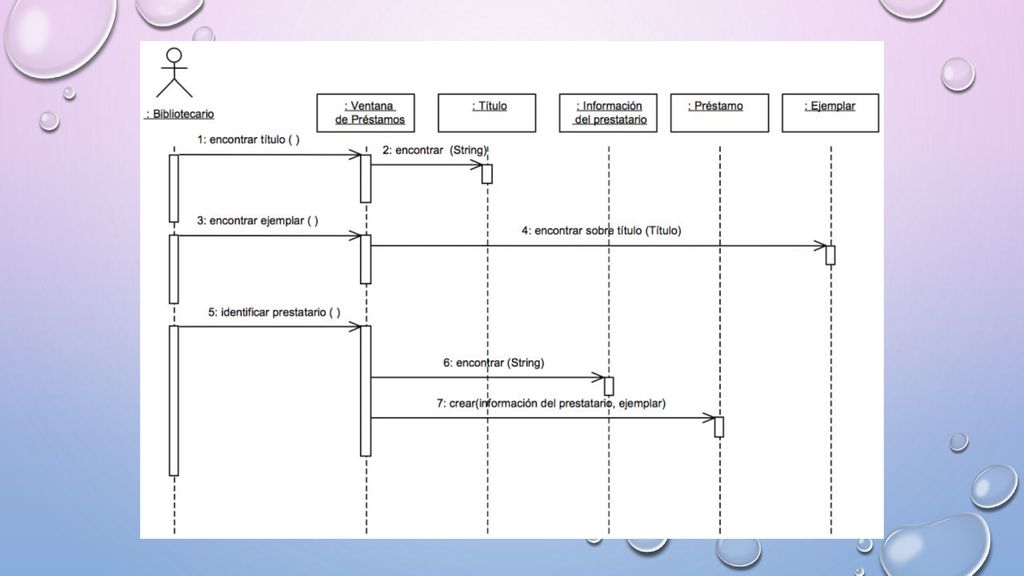

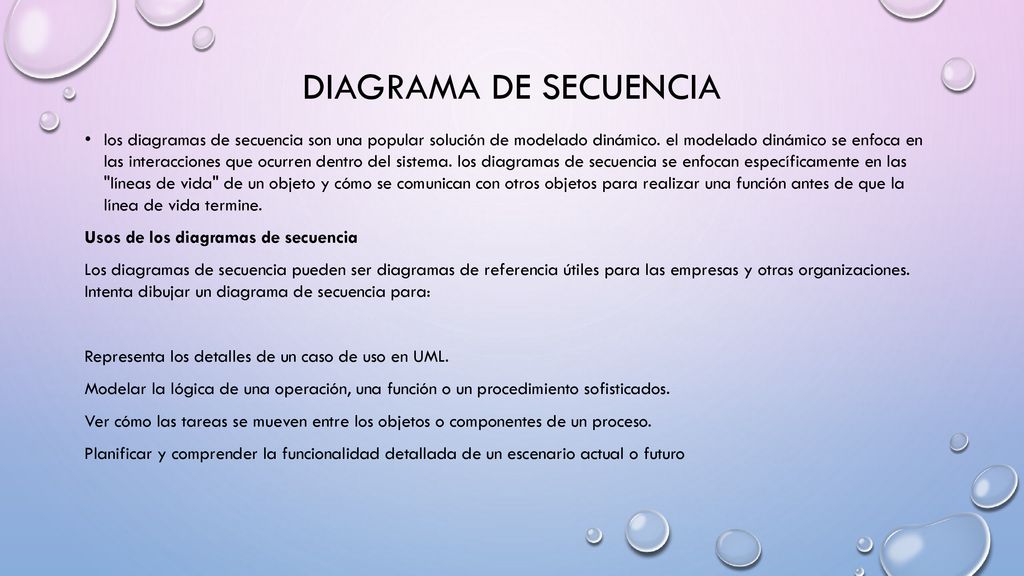

14 Diagrama de secuencia los diagramas de secuencia son una popular solución de modelado dinámico. el modelado dinámico se enfoca en las interacciones que ocurren dentro del sistema. los diagramas de secuencia se enfocan específicamente en las "líneas de vida" de un objeto y cómo se comunican con otros objetos para realizar una función antes de que la línea de vida termine.  Usos de los diagramas de secuencia Los diagramas de secuencia pueden ser diagramas de referencia útiles para las empresas y otras organizaciones. Intenta dibujar un diagrama de secuencia para: Representa los detalles de un caso de uso en UML. Modelar la lógica de una operación, una función o un procedimiento sofisticados. Ver cómo las tareas se mueven entre los objetos o componentes de un proceso. Planificar y comprender la funcionalidad detallada de un escenario actual o futuro

15

16 Diagrama de comunicaciones

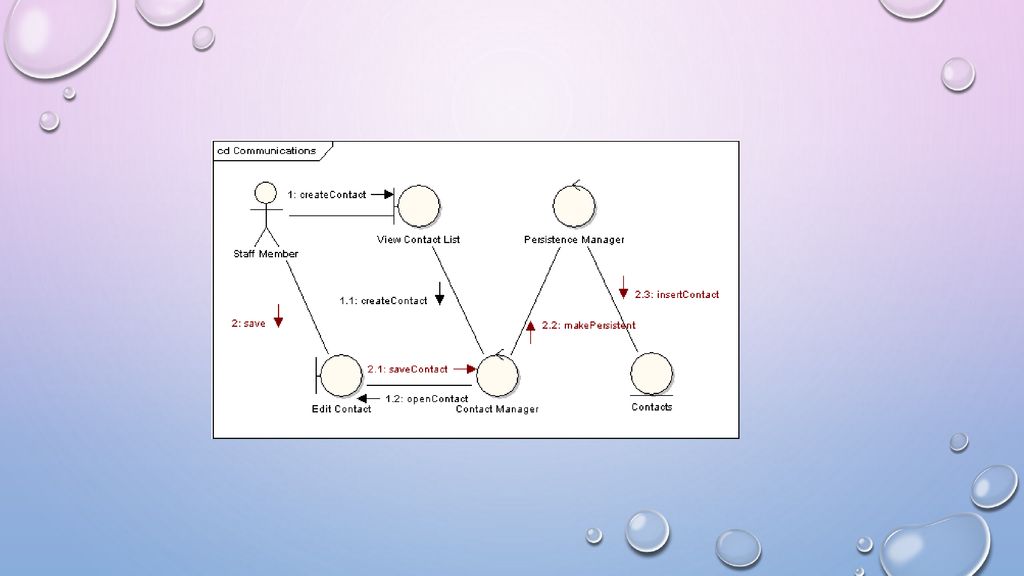

un diagrama de comunicaciones, inicialmente llamado un diagrama de colaboración, es un diagrama de interacción que muestra información similar a los diagramas de secuencia pero su foco principal es en la relación de objetos. en los diagramas de comunicaciones, los objetos como se muestran con conectores de asociación entre ellos. los mensajes se agregan a las asociaciones y se muestran como flechas cortas apuntando en la dirección del flujo del mensaje. la secuencia de los mensajes se muestra a través de un esquena enumerado.

17

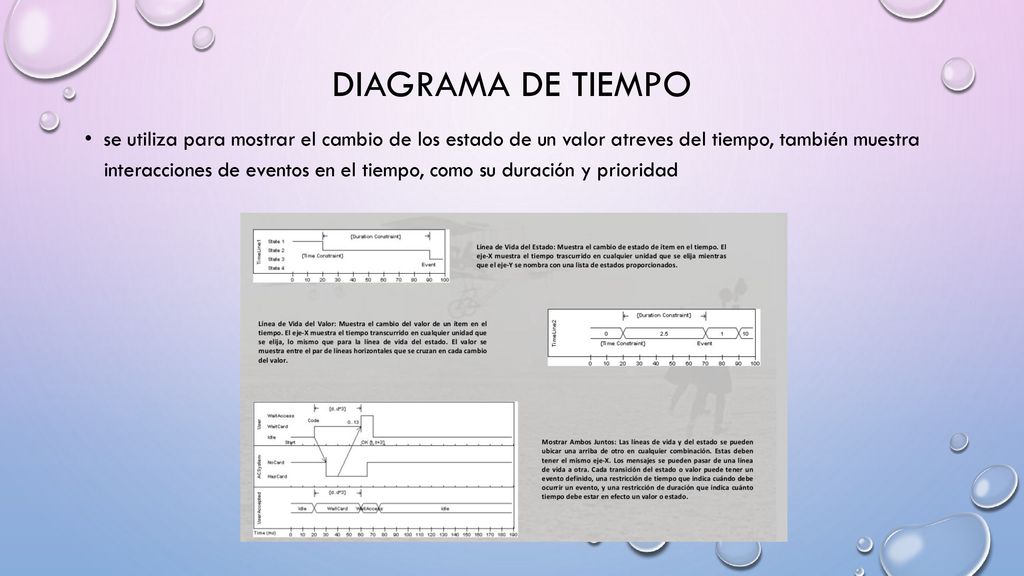

18 Diagrama de tiempo se utiliza para mostrar el cambio de los estado de un valor atreves del tiempo, también muestra interacciones de eventos en el tiempo, como su duración y prioridad
