ANALOGÍA DEL MOVIMIENTO EN UNA CURVA

Presentación del tema: "ANALOGÍA DEL MOVIMIENTO EN UNA CURVA"— Transcripción de la presentación:

1 ANALOGÍA DEL MOVIMIENTO EN UNA CURVA

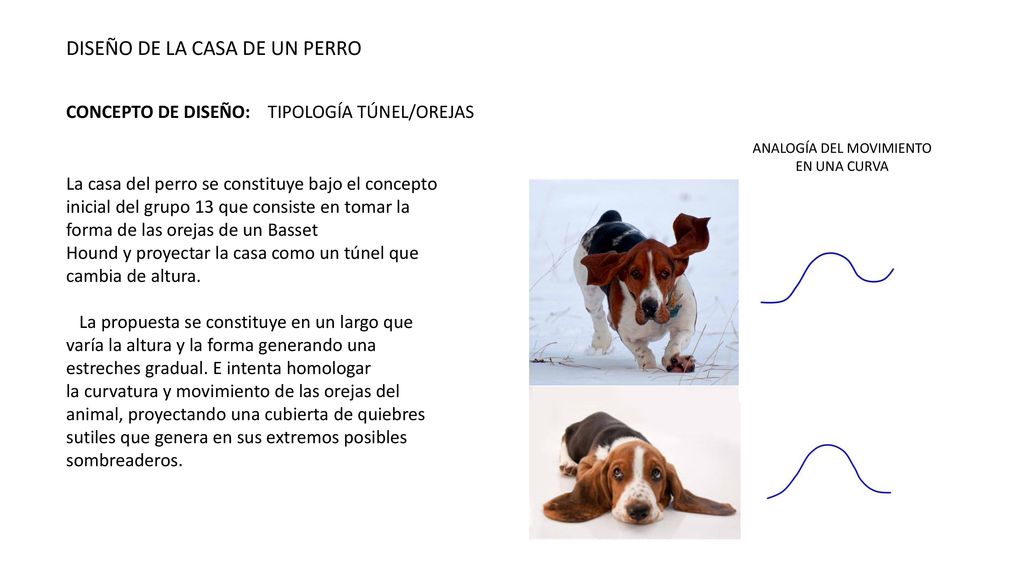

DISEÑO DE LA CASA DE UN PERRO CONCEPTO DE DISEÑO:    TIPOLOGÍA TÚNEL/OREJAS ANALOGÍA DEL MOVIMIENTO EN UNA CURVA La casa del perro se constituye bajo el concepto inicial del grupo 13 que consiste en tomar la forma de las orejas de un Basset Hound y proyectar la casa como un túnel que cambia de altura.     La propuesta se constituye en un largo que varía la altura y la forma generando una estreches gradual. E intenta homologar la curvatura y movimiento de las orejas del animal, proyectando una cubierta de quiebres sutiles que genera en sus extremos posibles sombreaderos.

2 PLANIMETRÍA ELEVACIÓN TRANSVERSAL PLANTA ELEVACIÓN LONGITUDINAL
PERSPECTIVA G20  Ricardo Vivanco / Isis Zúñiga

3 ESTRATEGIAS DE MODELACIÓN GEOMÉTRICA

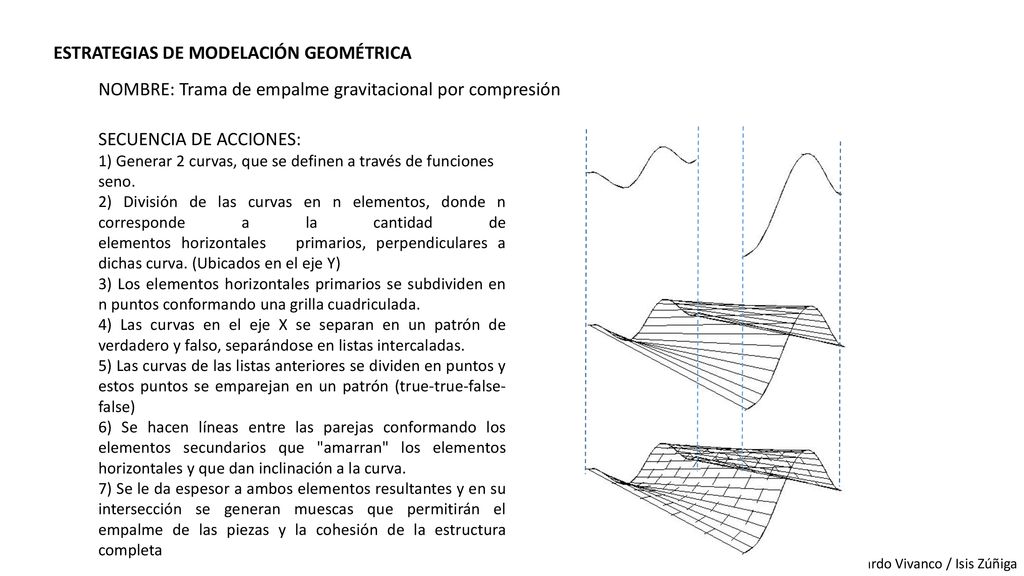

NOMBRE: Trama de empalme gravitacional por compresión SECUENCIA DE ACCIONES: 1) Generar 2 curvas, que se definen a través de funciones seno.  2) División de las curvas en n elementos, donde n corresponde a la cantidad de elementos horizontales   primarios, perpendiculares a dichas curva. (Ubicados en el eje Y) 3) Los elementos horizontales primarios se subdividen en n puntos conformando una grilla cuadriculada. 4) Las curvas en el eje X se separan en un patrón de verdadero y falso, separándose en listas intercaladas. 5) Las curvas de las listas anteriores se dividen en puntos y estos puntos se emparejan en un patrón (true-true-false-false)  6) Se hacen líneas entre las parejas conformando los elementos secundarios que "amarran" los elementos horizontales y que dan inclinación a la curva. 7) Se le da espesor a ambos elementos resultantes y en su intersección se generan muescas que permitirán el empalme de las piezas y la cohesión de la estructura completa G20  Ricardo Vivanco / Isis Zúñiga

4 ELEMENTOS HORIZONTALES

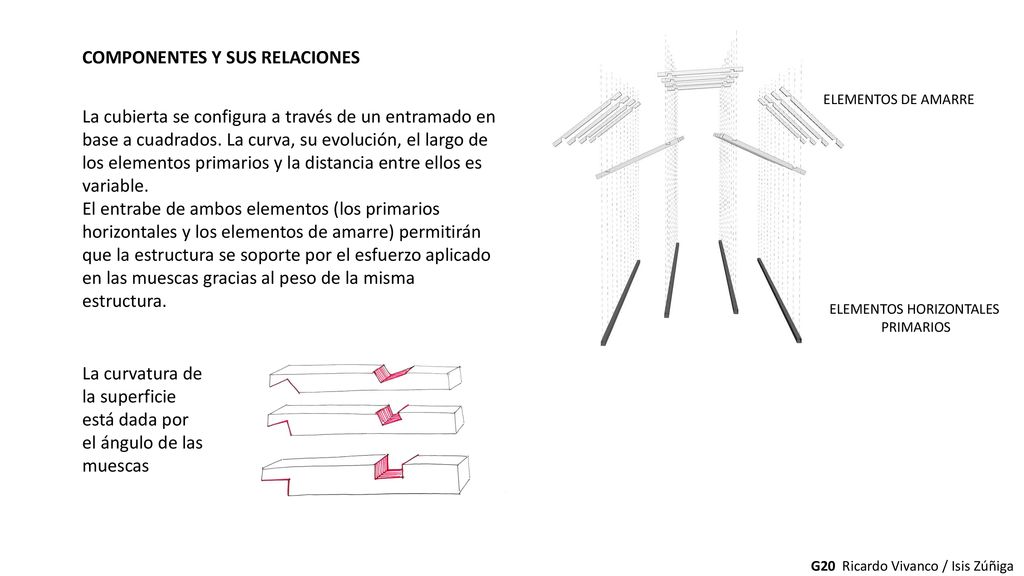

COMPONENTES Y SUS RELACIONES ELEMENTOS DE AMARRE La cubierta se configura a través de un entramado en base a cuadrados. La curva, su evolución, el largo de los elementos primarios y la distancia entre ellos es variable. El entrabe de ambos elementos (los primarios horizontales y los elementos de amarre) permitirán que la estructura se soporte por el esfuerzo aplicado en las muescas gracias al peso de la misma estructura.  ELEMENTOS HORIZONTALES  PRIMARIOS La curvatura de la superficie está dada por el ángulo de las muescas  G20  Ricardo Vivanco / Isis Zúñiga

5 (teselación de la cubierta)

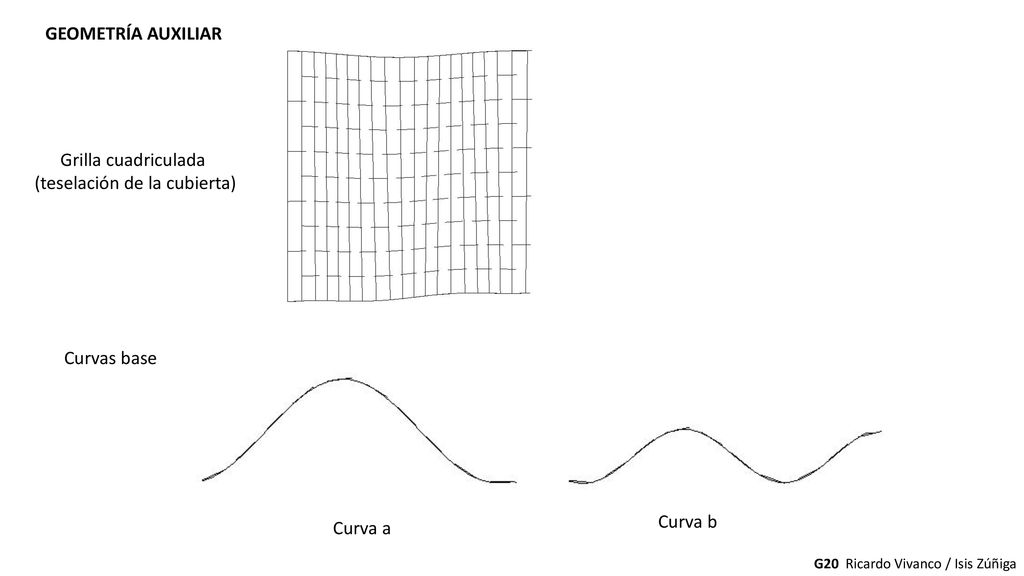

GEOMETRÍA AUXILIAR Grilla cuadriculada  (teselación de la cubierta) Curvas base Curva b Curva a G20  Ricardo Vivanco / Isis Zúñiga

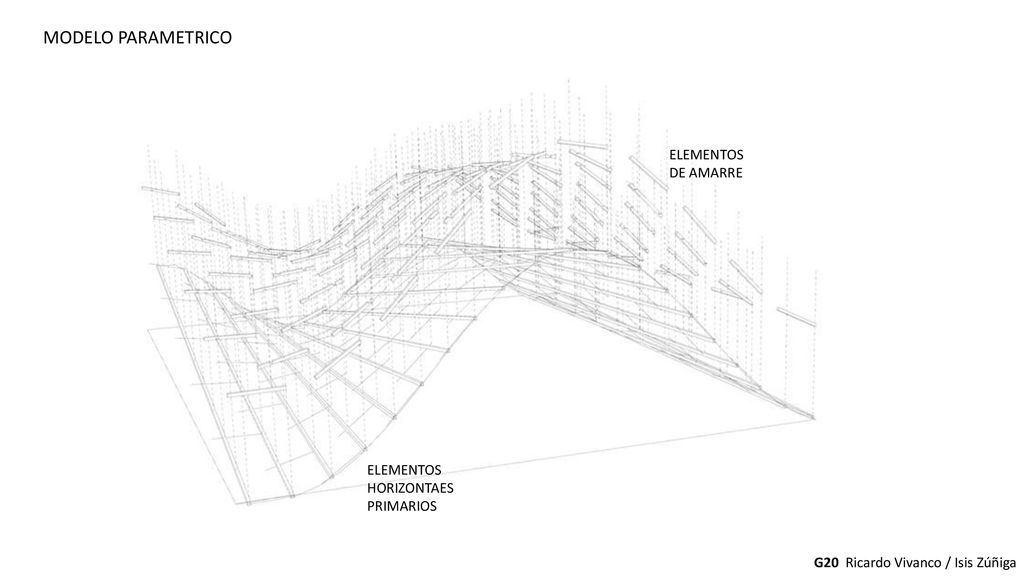

6 MODELO PARAMETRICO ELEMENTOS DE AMARRE ELEMENTOS HORIZONTAES PRIMARIOS
Diseño de la casa de un perro (Planta y corte a escala).... Estrategia de modelación geométrica: Nombre conciso y descriptivo Secuencia de acciones en el tiempo Componentes y sus relaciones (Variables/constantes y operaciones) Imagen, secuencia o diagrama que explique el modelo paramétrico. ELEMENTOS  HORIZONTAES  PRIMARIOS G20  Ricardo Vivanco / Isis Zúñiga

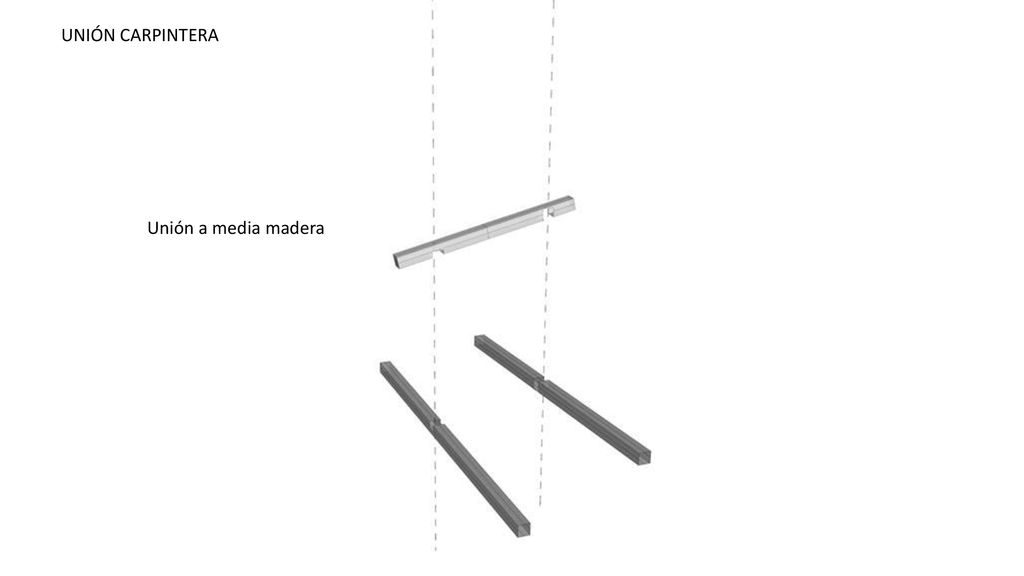

7 UNIÓN CARPINTERA Unión a media madera
