1 Carlos Villacreses Moran
Tema: Armadura Howe Integrantes: Carlos Villacreses Moran Jesús Yambay Alvear Eddy Aguilar Mora

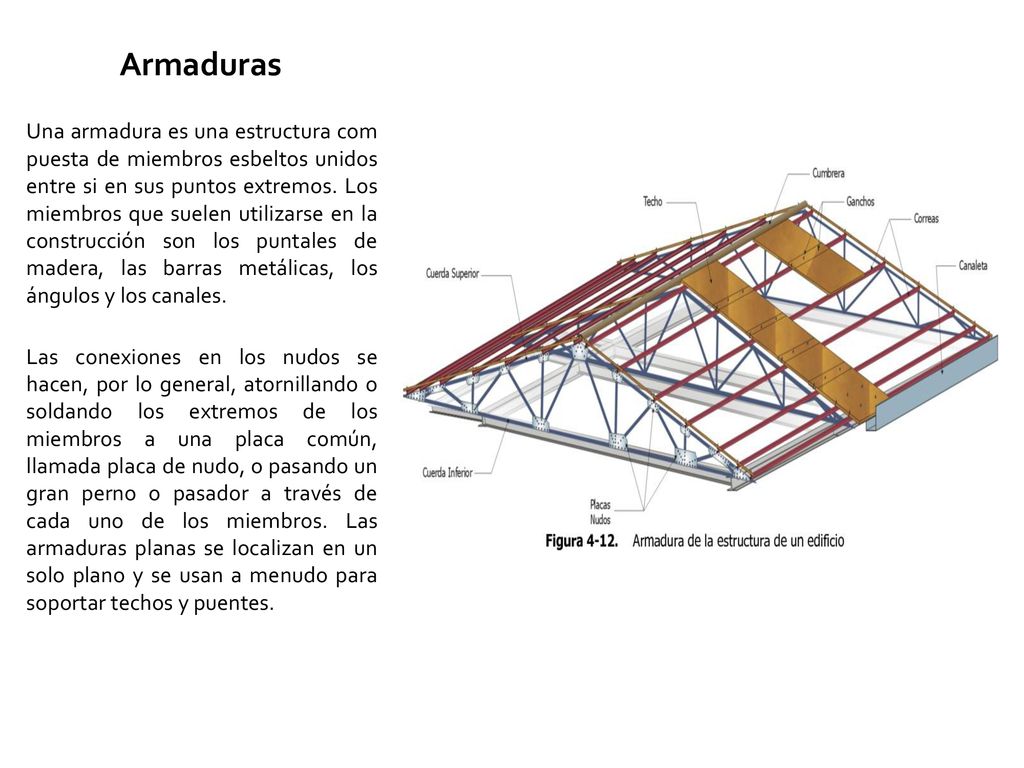

2 Armaduras Una armadura es una estructura compuesta de miembros esbeltos unidos entre si en sus puntos extremos. Los miembros que suelen utilizarse en la construcción son los puntales de madera, las barras metálicas, los ángulos y los canales. Las conexiones en los nudos se hacen, por lo general, atornillando o soldando los extremos de los miembros a una placa común, llamada placa de nudo, o pasando un gran perno o pasador a través de cada uno de los miembros. Las armaduras planas se localizan en un solo plano y se usan a menudo para soportar techos y puentes.

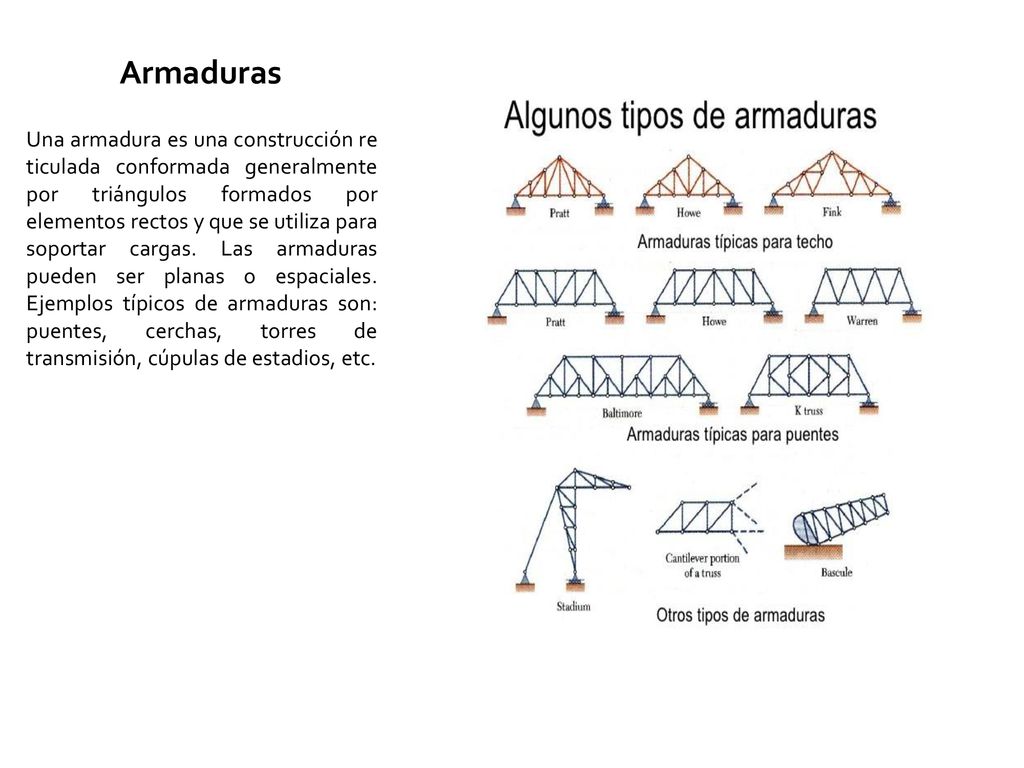

3 Armaduras Una armadura es una construcción reticulada conformada generalmente por triángulos formados por elementos rectos y que se utiliza para soportar cargas. Las armaduras pueden ser planas o espaciales. Ejemplos típicos de armaduras son: puentes, cerchas, torres de transmisión, cúpulas de estadios, etc.

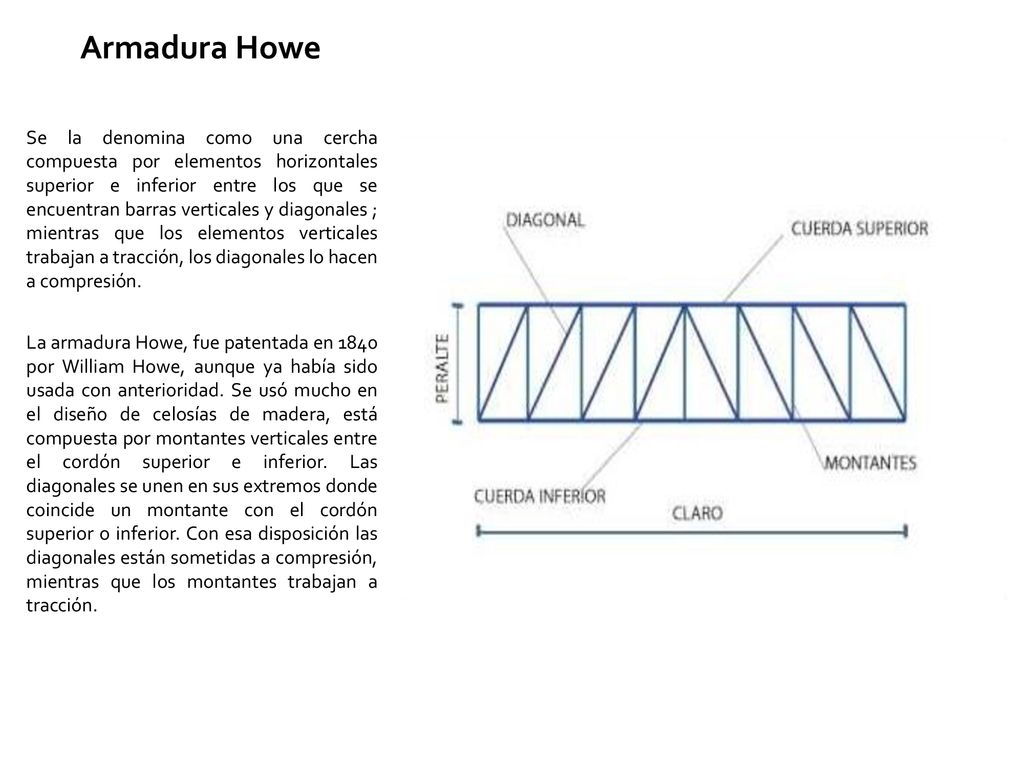

4 Armadura Howe Se la denomina como una cercha compuesta por elementos horizontales superior e inferior entre los que se encuentran barras verticales y diagonales ; mientras que los elementos verticales trabajan a tracción, los diagonales lo hacen a compresión. La armadura Howe, fue patentada en 1840 por William Howe, aunque ya había sido usada con anterioridad. Se usó mucho en el diseño de celosías de madera, está compuesta por montantes verticales entre el cordón superior e inferior. Las diagonales se unen en sus extremos donde coincide un montante con el cordón superior o inferior. Con esa disposición las diagonales están sometidas a compresión, mientras que los montantes trabajan a tracción.

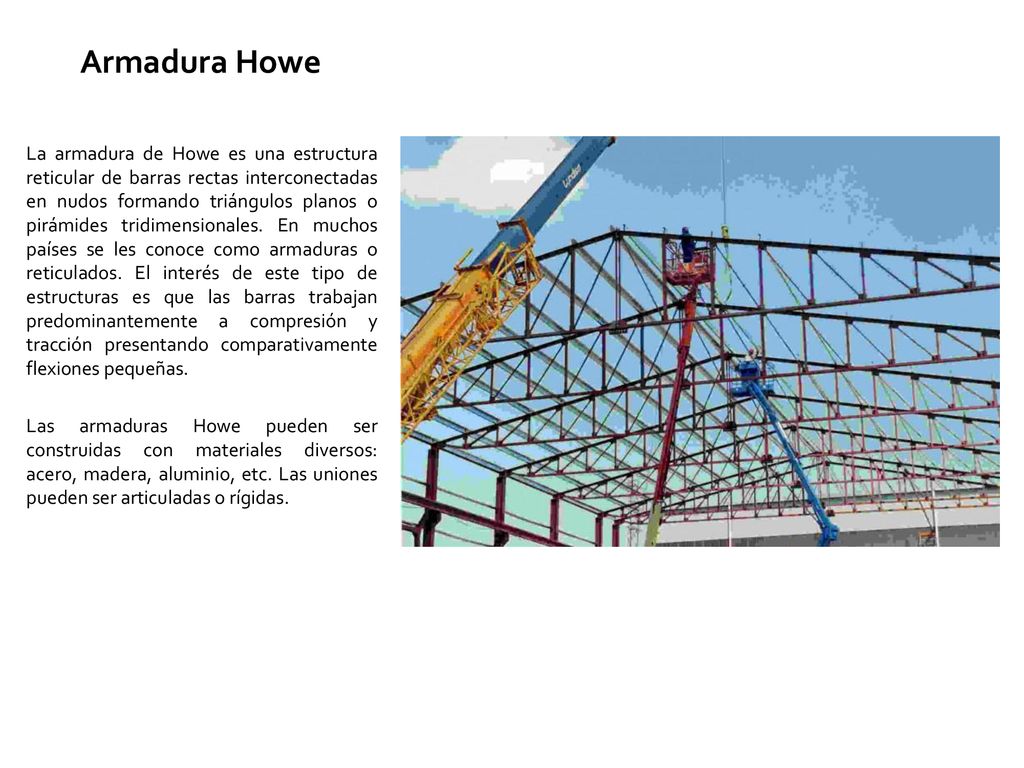

5 Armadura Howe La armadura de Howe es una estructura reticular de barras rectas interconectadas en nudos formando triángulos planos o pirámides tridimensionales. En muchos países se les conoce como armaduras o reticulados. El interés de este tipo de estructuras es que las barras trabajan predominantemente a compresión y tracción presentando comparativamente flexiones pequeñas. Las armaduras Howe pueden ser construidas con materiales diversos: acero, madera, aluminio, etc. Las uniones pueden ser articuladas o rígidas.
