CRITERIO ACTIVO(Según H
CRITERIO ACTIVO(Según H.Engel) VECTOR ACTIVO Estructura de cerchas planas Camila Bastidas Mansilla
2

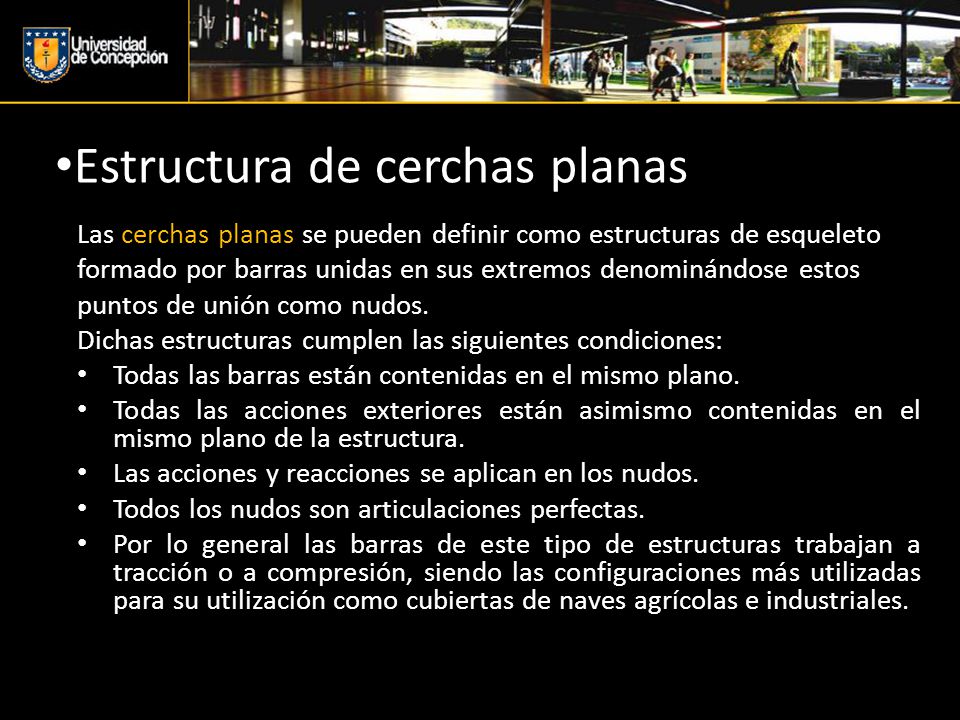

Estructura de cerchas planas
Las cerchas planas se pueden definir como estructuras de esqueleto formado por barras unidas en sus extremos denominándose estos puntos de unión como nudos. Dichas estructuras cumplen las siguientes condiciones: Todas las barras están contenidas en el mismo plano. Todas las acciones exteriores están asimismo contenidas en el mismo plano de la estructura. Las acciones y reacciones se aplican en los nudos. Todos los nudos son articulaciones perfectas. Por lo general las barras de este tipo de estructuras trabajan a tracción o a compresión, siendo las configuraciones más utilizadas para su utilización como cubiertas de naves agrícolas e industriales.
3

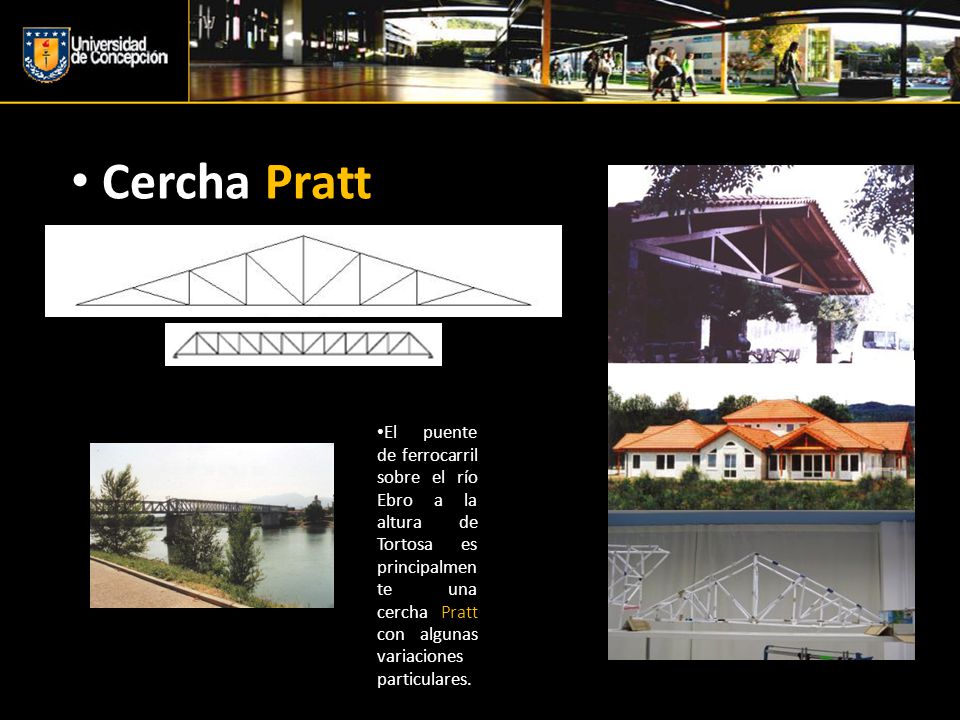

Cercha Pratt El puente de ferrocarril sobre el río Ebro a la altura de Tortosa es principalmente una cercha Pratt con algunas variaciones particulares.
4

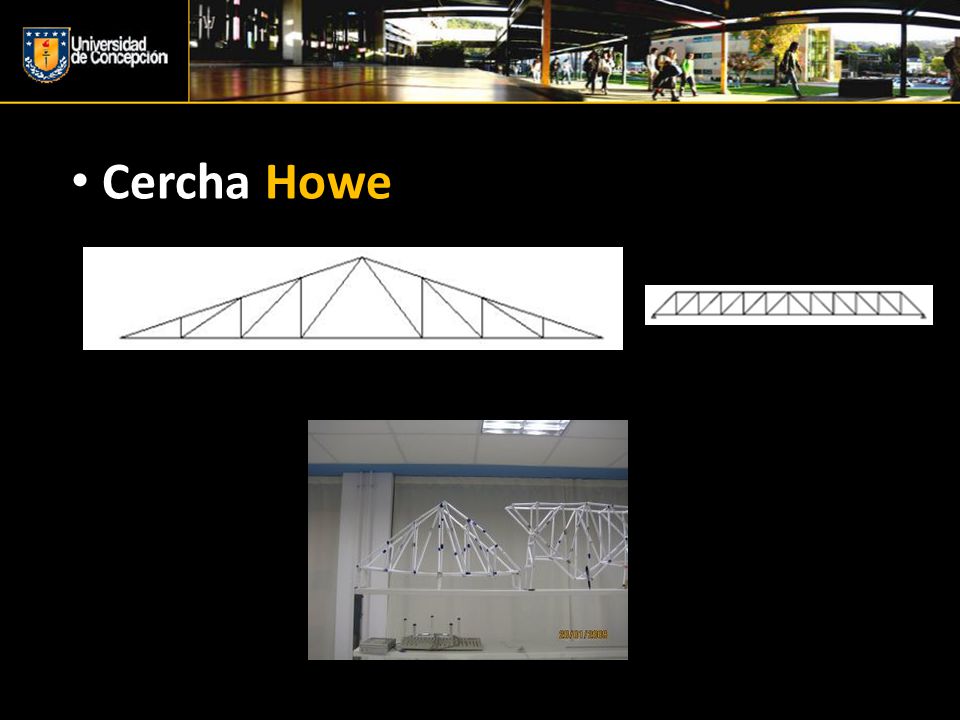

Cercha Howe
5

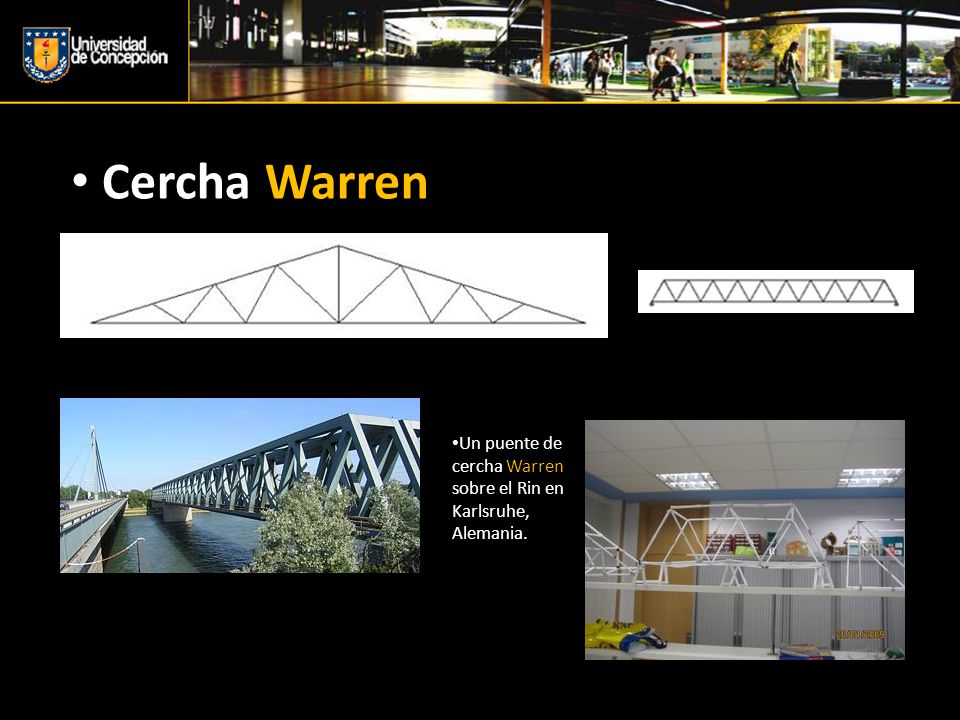

Cercha Warren Un puente de cercha Warren sobre el Rin en Karlsruhe, Alemania.
