1 RELEVADOR VERIFICACIÓN DE SINCRONISMO (25).

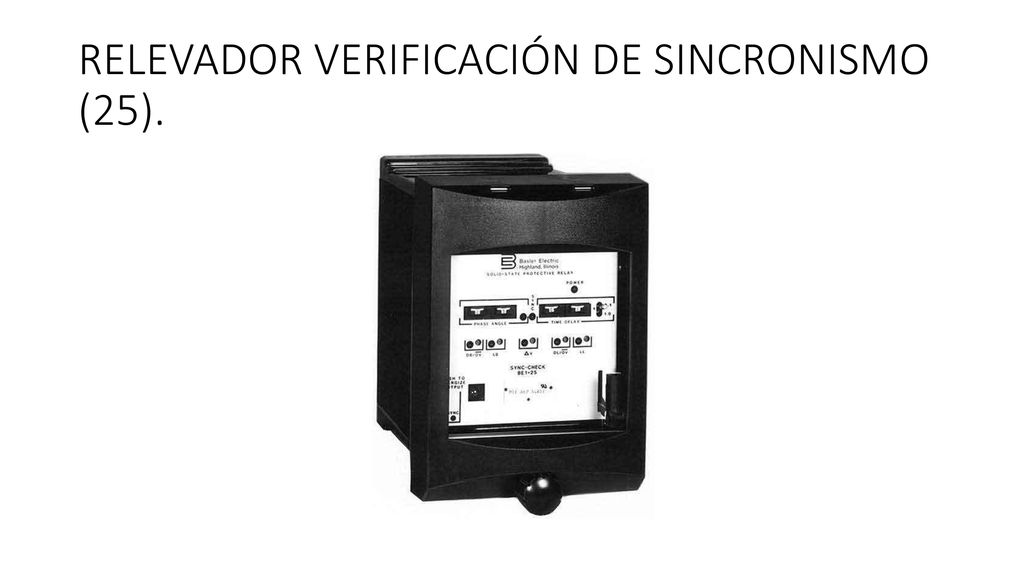

2 RELEVADOR VERIFICACIÓN DE SINCRONISMO (25).

3 RELEVADOR VERIFICACIÓN DE SINCRONISMO (25).

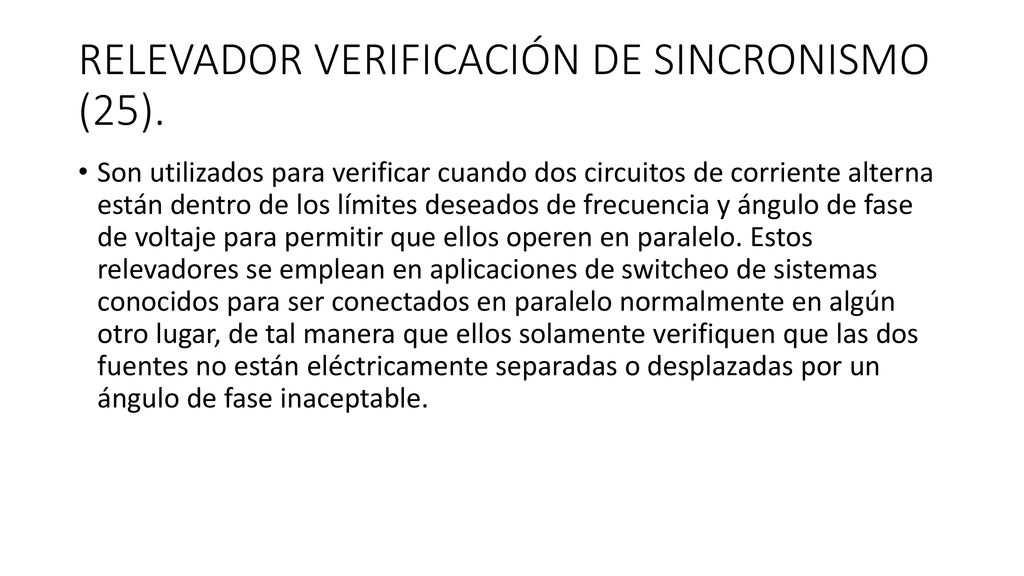

Son utilizados para verificar cuando dos circuitos de corriente alterna están dentro de los límites deseados de frecuencia y ángulo de fase de voltaje para permitir que ellos operen en paralelo. Estos relevadores se emplean en aplicaciones de switcheo de sistemas conocidos para ser conectados en paralelo normalmente en algún otro lugar, de tal manera que ellos solamente verifiquen que las dos fuentes no están eléctricamente separadas o desplazadas por un ángulo de fase inaceptable.

4 RELEVADOR VERIFICACIÓN DE SINCRONISMO (25).

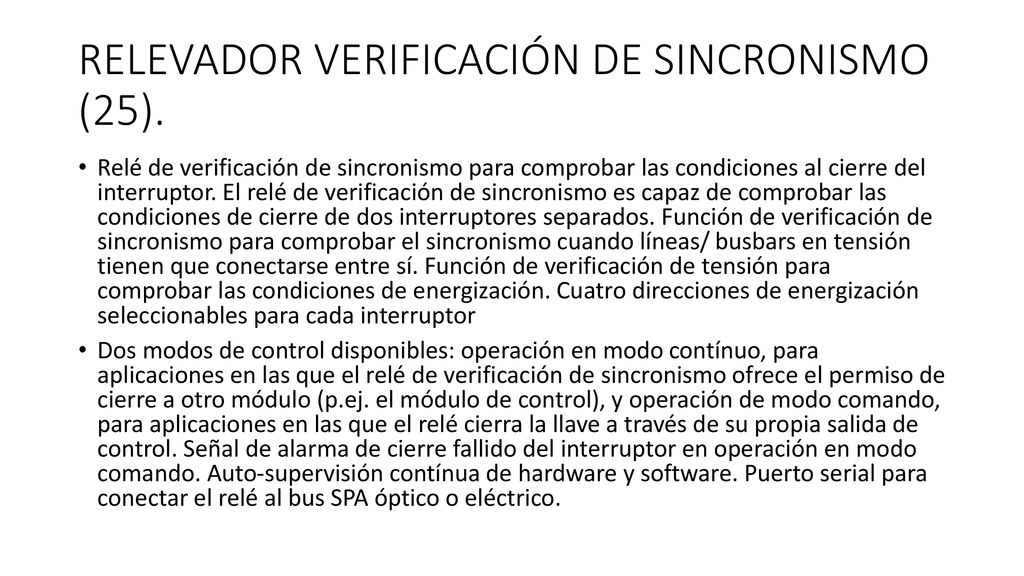

Relé de verificación de sincronismo para comprobar las condiciones al cierre del interruptor. El relé de verificación de sincronismo es capaz de comprobar las condiciones de cierre de dos interruptores separados. Función de verificación de sincronismo para comprobar el sincronismo cuando líneas/ busbars en tensión tienen que conectarse entre sí. Función de verificación de tensión para comprobar las condiciones de energización. Cuatro direcciones de energización seleccionables para cada interruptor Dos modos de control disponibles: operación en modo contínuo, para aplicaciones en las que el relé de verificación de sincronismo ofrece el permiso de cierre a otro módulo (p.ej. el módulo de control), y operación de modo comando, para aplicaciones en las que el relé cierra la llave a través de su propia salida de control. Señal de alarma de cierre fallido del interruptor en operación en modo comando. Auto-supervisión contínua de hardware y software. Puerto serial para conectar el relé al bus SPA óptico o eléctrico.

5 APLICACIÓN DEL RELEVADOR VERIFICACIÓN DE SINCRONISMO (25).

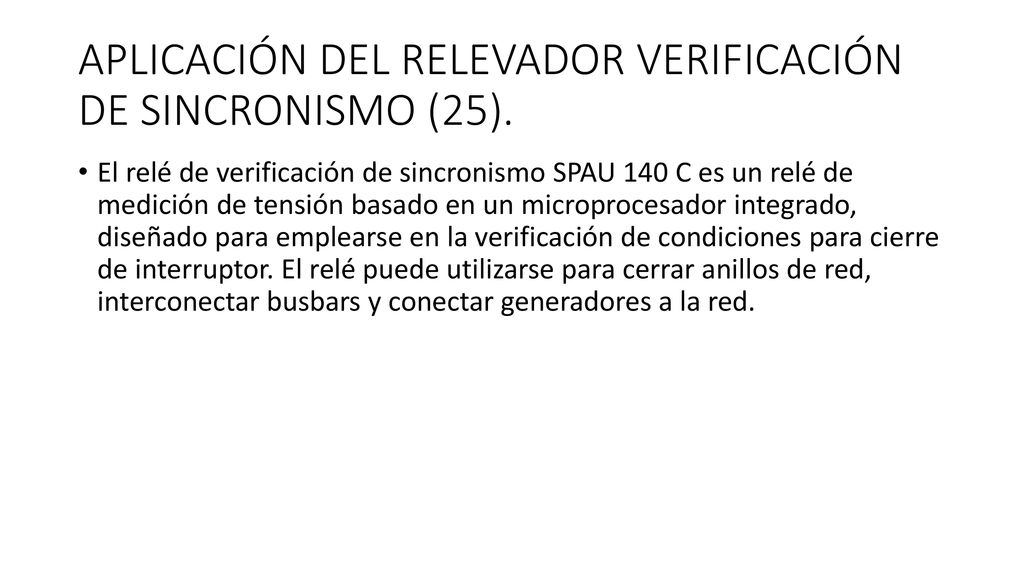

El relé de verificación de sincronismo SPAU 140 C es un relé de medición de tensión basado en un microprocesador integrado, diseñado para emplearse en la verificación de condiciones para cierre de interruptor. El relé puede utilizarse para cerrar anillos de red, interconectar busbars y conectar generadores a la red.

6 RELEVADOR VERIFICACIÓN DE SINCRONISMO (25).

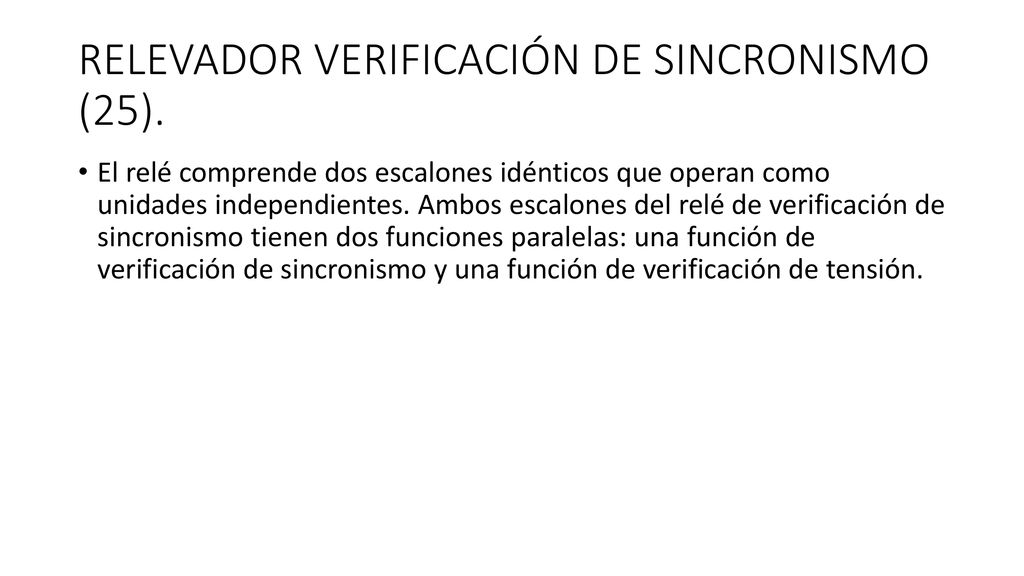

El relé comprende dos escalones idénticos que operan como unidades independientes. Ambos escalones del relé de verificación de sincronismo tienen dos funciones paralelas: una función de verificación de sincronismo y una función de verificación de tensión.

7 RELEVADOR VERIFICACIÓN DE SINCRONISMO (25).

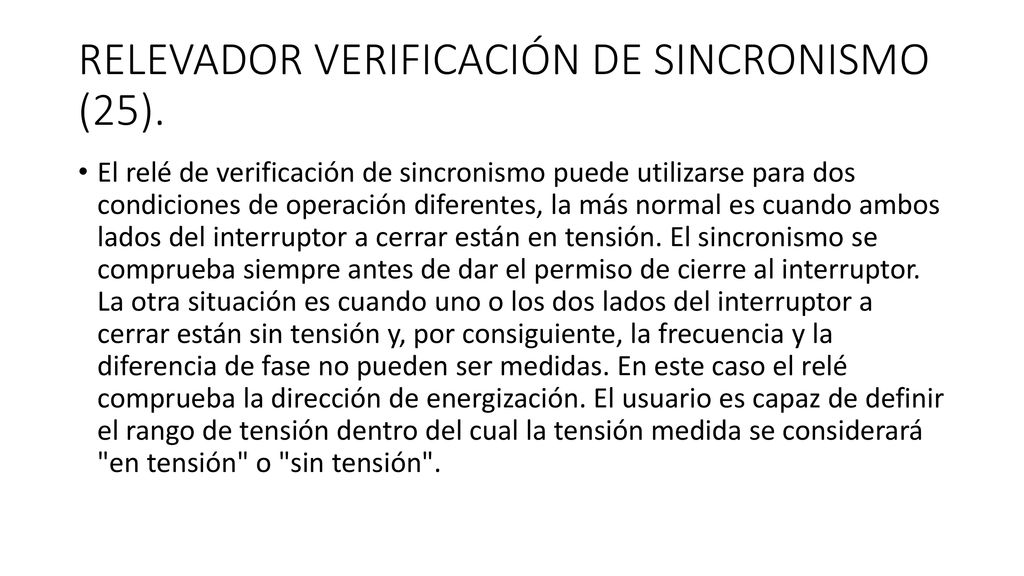

El relé de verificación de sincronismo puede utilizarse para dos condiciones de operación diferentes, la más normal es cuando ambos lados del interruptor a cerrar están en tensión. El sincronismo se comprueba siempre antes de dar el permiso de cierre al interruptor. La otra situación es cuando uno o los dos lados del interruptor a cerrar están sin tensión y, por consiguiente, la frecuencia y la diferencia de fase no pueden ser medidas. En este caso el relé comprueba la dirección de energización. El usuario es capaz de definir el rango de tensión dentro del cual la tensión medida se considerará "en tensión" o "sin tensión".

8 RELEVADOR VERIFICACIÓN DE SINCRONISMO (25).
El propósito de la función de verificación de sincronismo es encontrar el instante en el que las tensiones de ambos lados del interruptor están en sincronismo. Las condiciones de sincronismo se alcanzan cuando las tensiones de ambos lados del interruptor tienen la misma frecuencia, están en fase y son de tal magnitud que los correspondientes busbars o líneas se pueden considerar en tensión.
