1 Electricidad Para abrir los enlaces de la presentación debes disponer de conexión a Internet activada

2 Conceptos Fundamentales

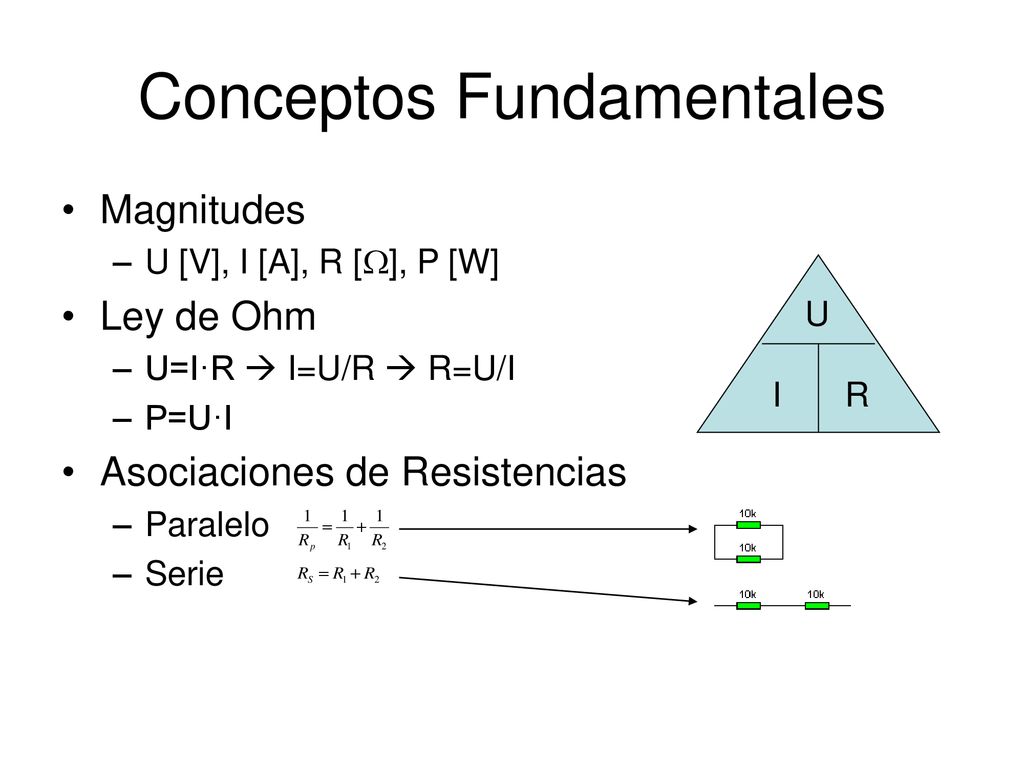

Magnitudes U [V], I [A], R [W], P [W] Ley de Ohm U=I·R  I=U/R  R=U/I P=U·I Asociaciones de Resistencias Paralelo Serie U I R

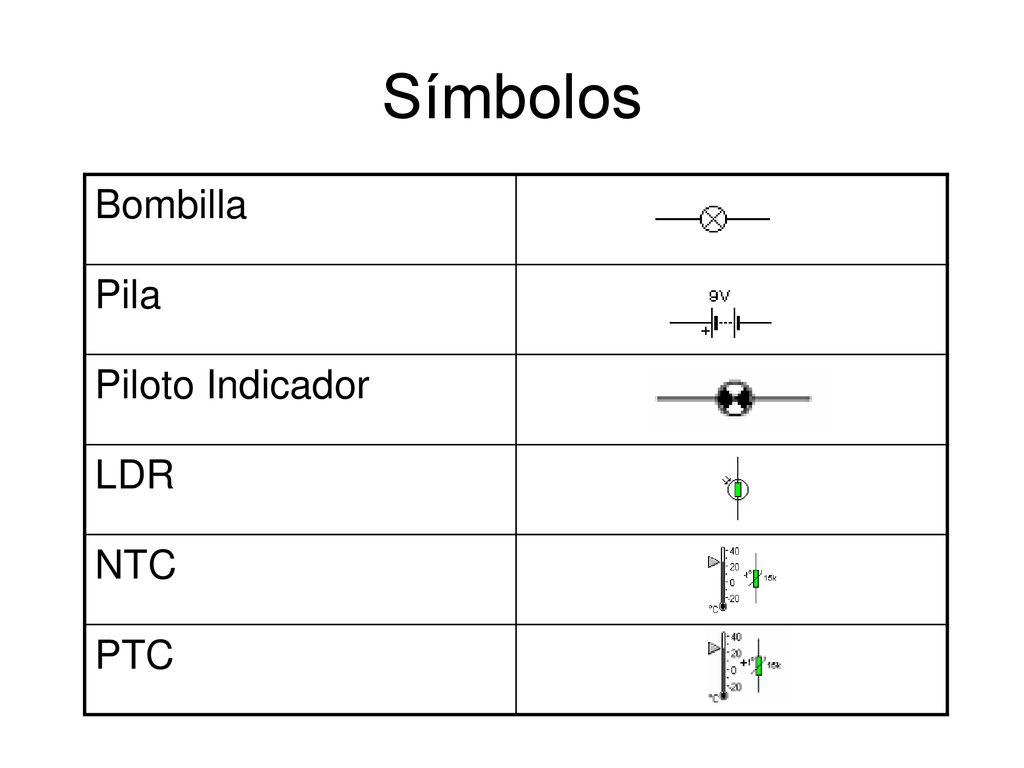

3 Símbolos Bombilla Pila Piloto Indicador LDR NTC PTC

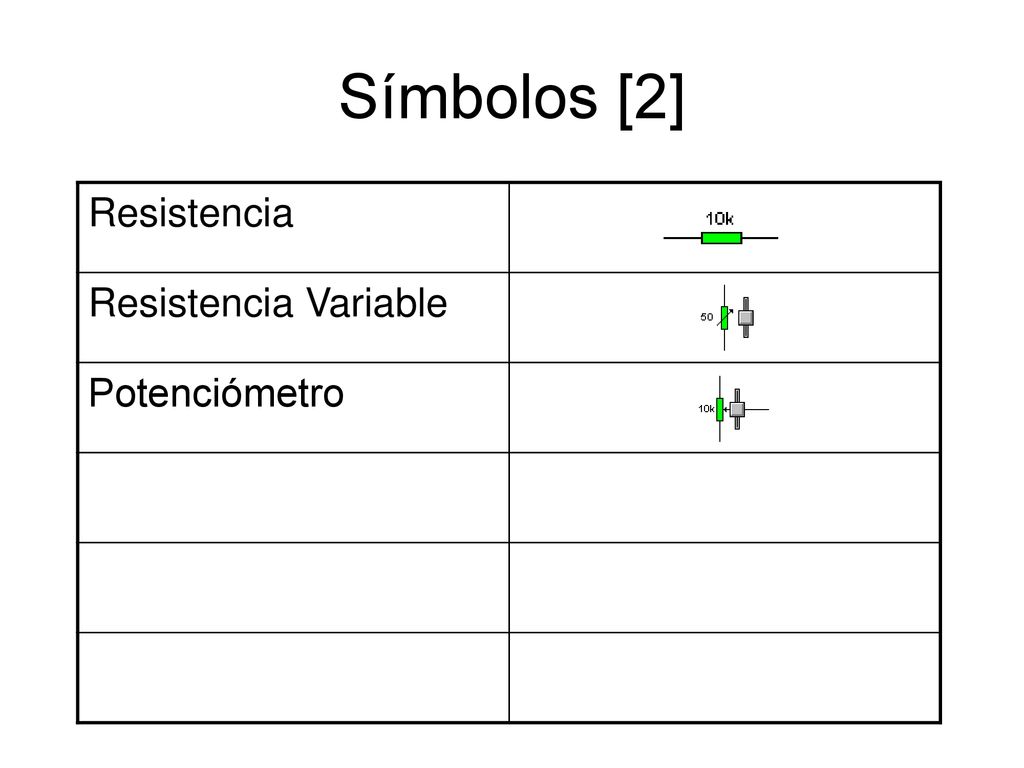

4 Símbolos [2] Resistencia Resistencia Variable Potenciómetro

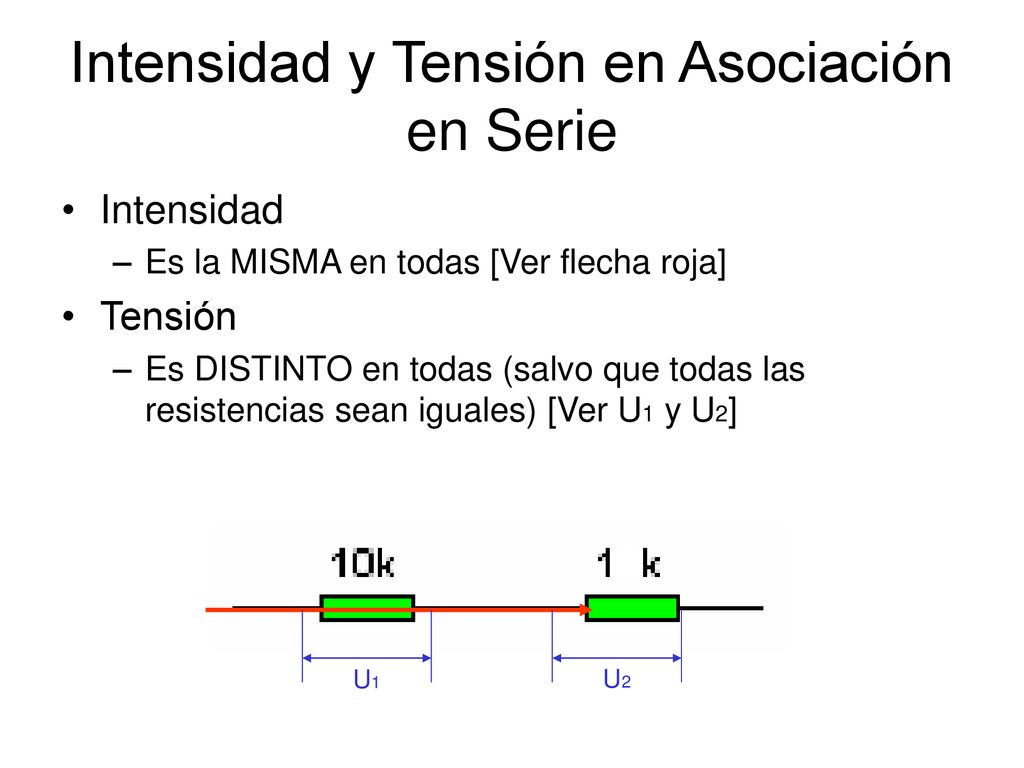

5 Intensidad y Tensión en Asociación en Serie
Es la MISMA en todas [Ver flecha roja] Tensión Es DISTINTO en todas (salvo que todas las resistencias sean iguales) [Ver U1 y U2] U1 U2

6 Tabla colores para determinar el valor de las resistencias
Ejemplo: Resistencia de 53kW±5% Colores 1 Franja: Verde 2 Franja: Naranja 3 Franja: Naranja 4 Franaja: Oro

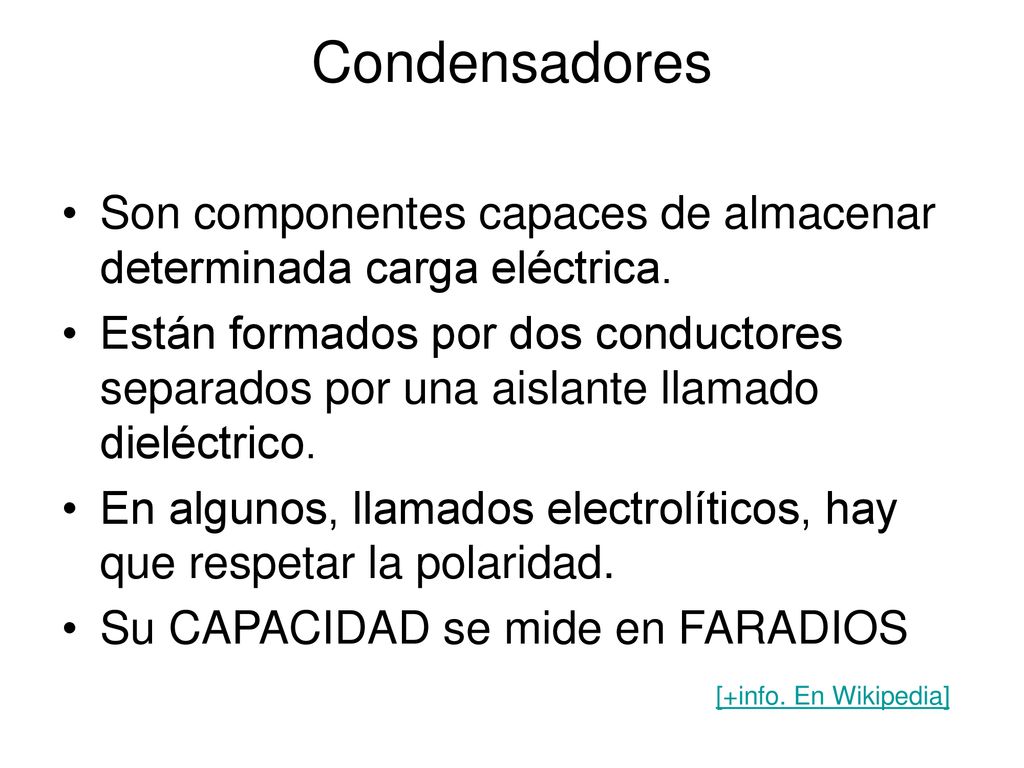

7 Condensadores Son componentes capaces de almacenar determinada carga eléctrica. Están formados por dos conductores separados por una aislante llamado dieléctrico. En algunos, llamados electrolíticos, hay que respetar la polaridad. Su CAPACIDAD se mide en FARADIOS [+info. En Wikipedia]

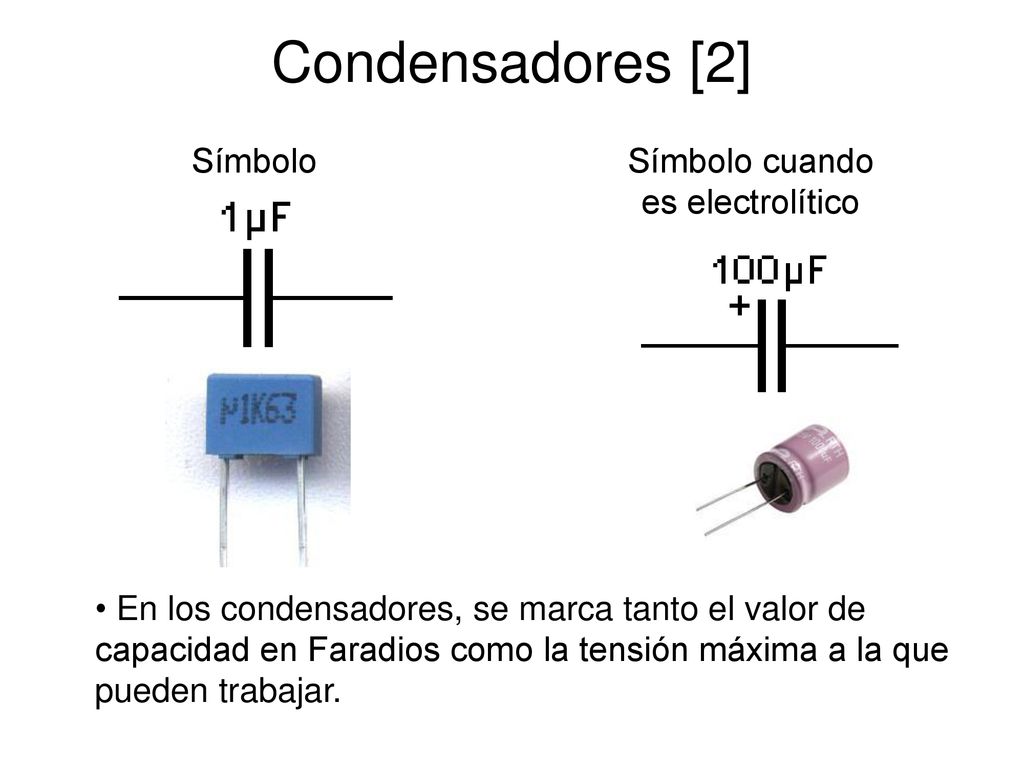

8 Condensadores [2] Símbolo Símbolo cuando es electrolítico
En los condensadores, se marca tanto el valor de capacidad en Faradios como la tensión máxima a la que pueden trabajar.

9 Para ver un hipervínculo con la explicación

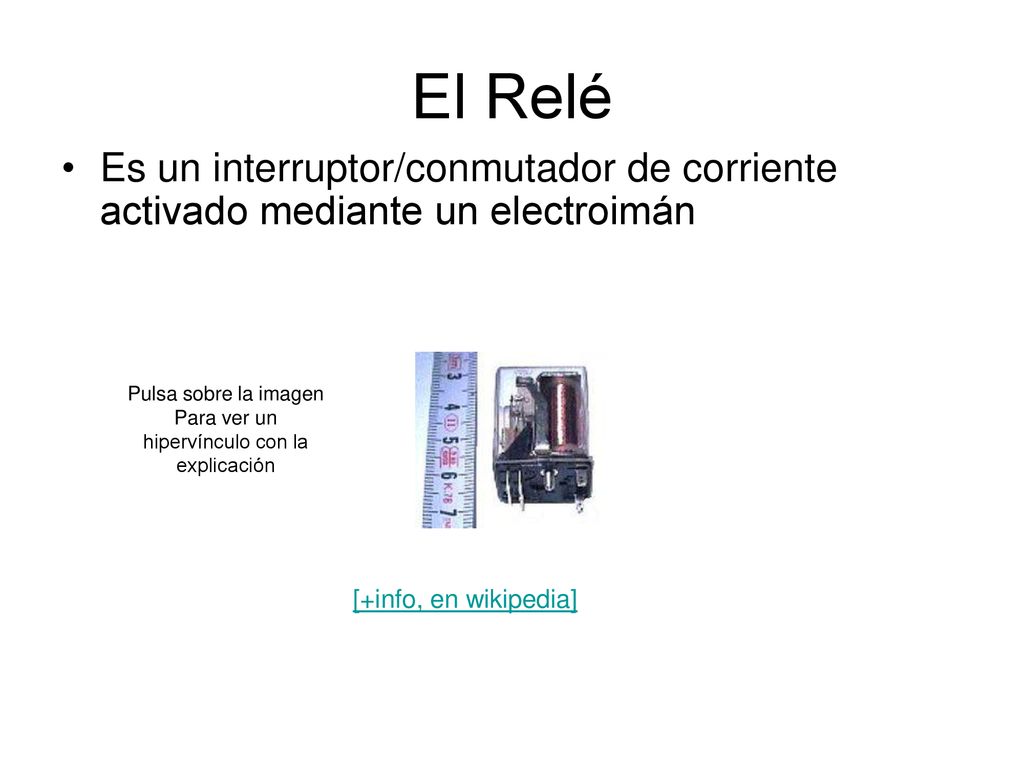

El Relé Es un interruptor/conmutador de corriente activado mediante un electroimán Pulsa sobre la imagen Para ver un hipervínculo con la explicación [+info, en wikipedia]
