APLICACIÓN EFICIENTE DEL AEROGENERADOR EN ZONAS URBANAS.

Presentación del tema: "APLICACIÓN EFICIENTE DEL AEROGENERADOR EN ZONAS URBANAS."— Transcripción de la presentación:

1

2

3 APLICACIÓN EFICIENTE DEL AEROGENERADOR EN ZONAS URBANAS

4 OBJETIVO DE APLICACIÓN DE INSTALACIÓN CON MÚLTIPLES AEROGENERADORES
Aprovechar el potencial eólico y el efecto dinámico de los vientos turbulentos en parques, plazas, avenidas; para el alumbrado público y en autopistas o carreteras, para señalizaciones lumínicas, puntos para la recarga de baterías; en zonas rurales con canales de viento, se puede aprovechar, para el alumbrado de viviendas, vaquerías, escuelas rurales, consultorios médicos y otras necesidades

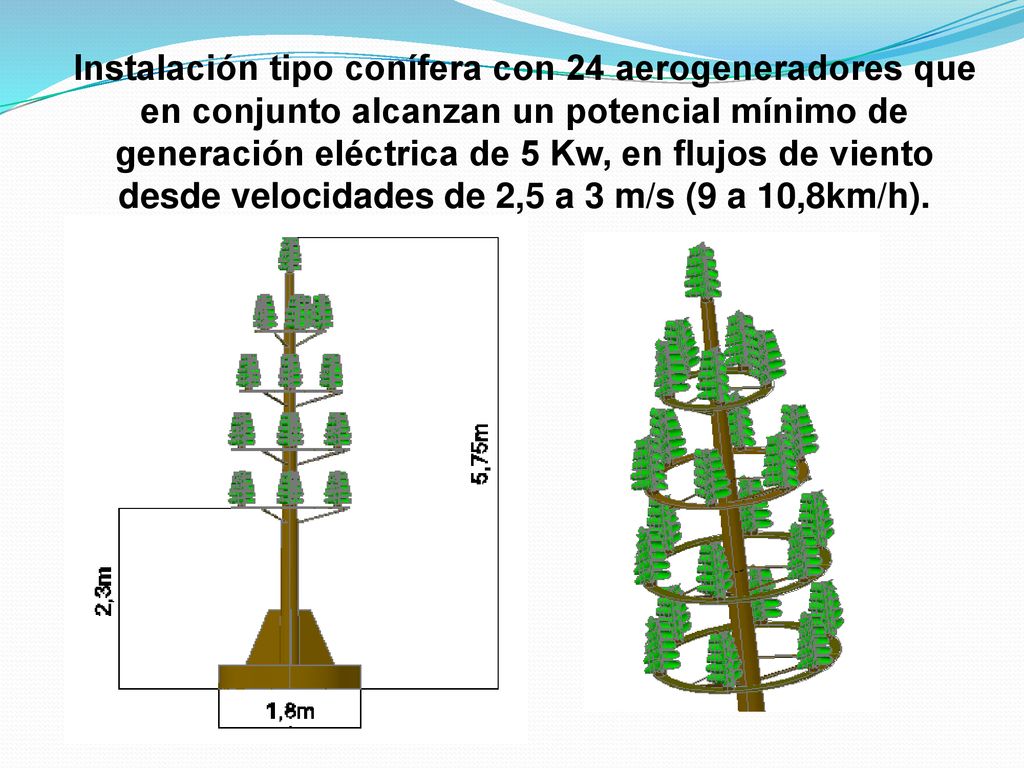

5 Instalación tipo conífera con 24 aerogeneradores que en conjunto alcanzan un potencial mínimo de generación eléctrica de 5 Kw, en flujos de viento desde velocidades de 2,5 a 3 m/s (9 a 10,8km/h).

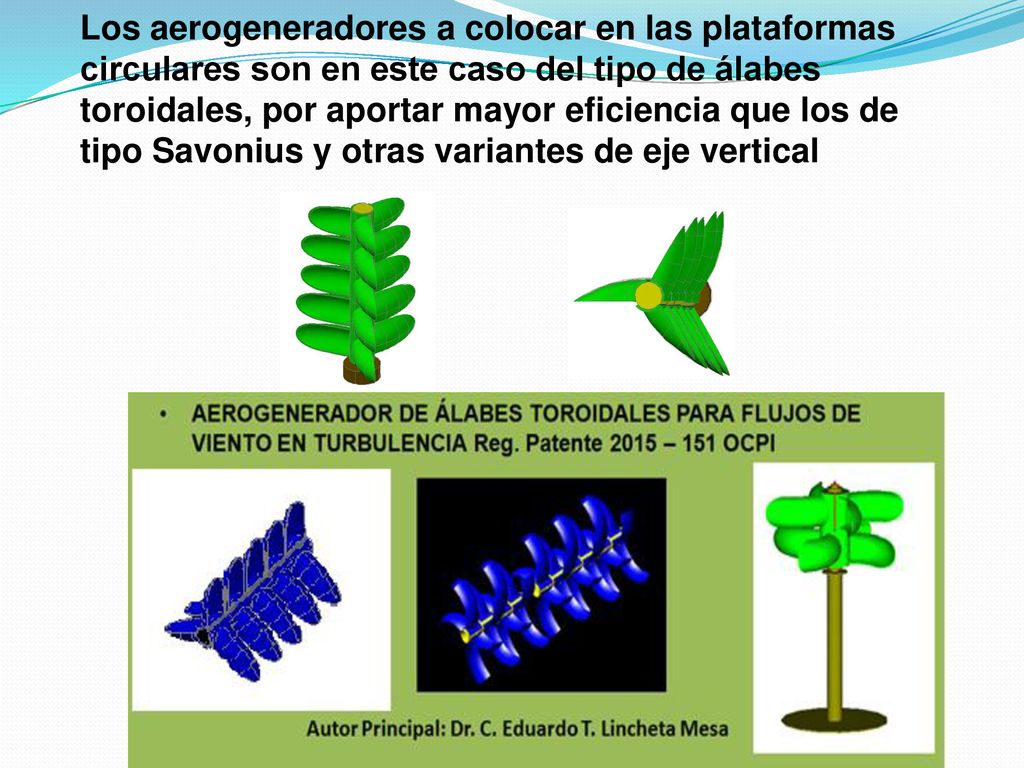

6 Los aerogeneradores a colocar en las plataformas circulares son en este caso del tipo de álabes toroidales, por aportar mayor eficiencia que los de tipo Savonius y otras variantes de eje vertical

7 ESTUDIOS EXPERIMENTALES COMPARATIVOS Y MAPAS DE VIENTO

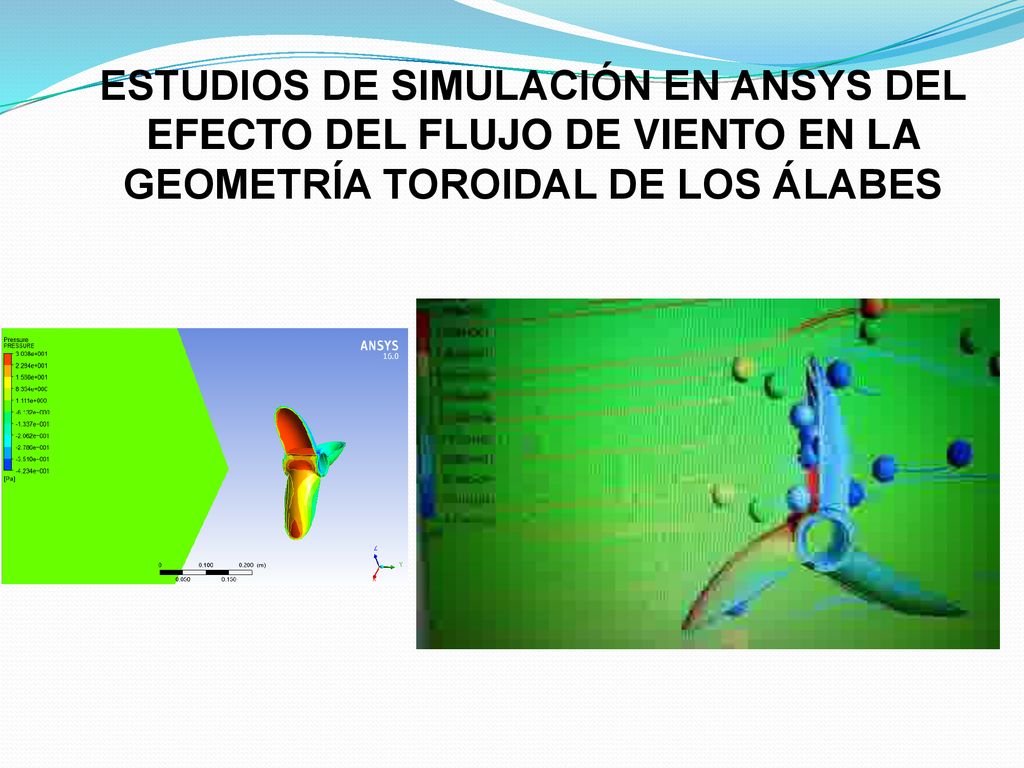

8 ESTUDIOS DE SIMULACIÓN EN ANSYS DEL EFECTO DEL FLUJO DE VIENTO EN LA GEOMETRÍA TOROIDAL DE LOS ÁLABES

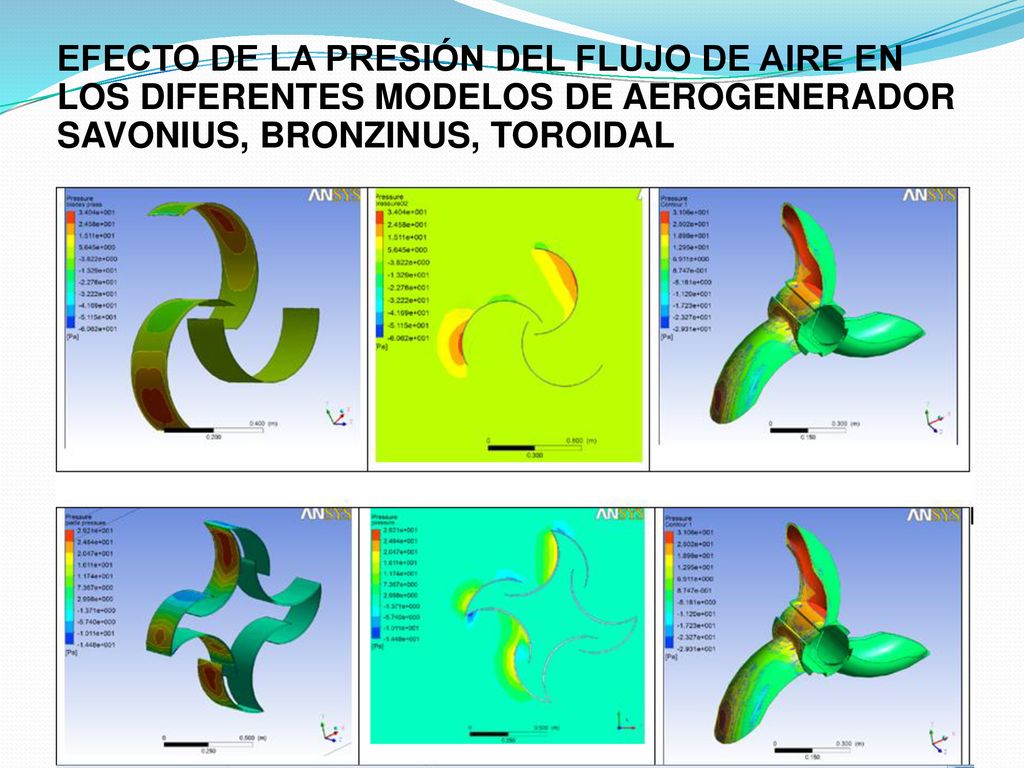

9 EFECTO DE LA PRESIÓN DEL FLUJO DE AIRE EN LOS DIFERENTES MODELOS DE AEROGENERADOR SAVONIUS, BRONZINUS, TOROIDAL

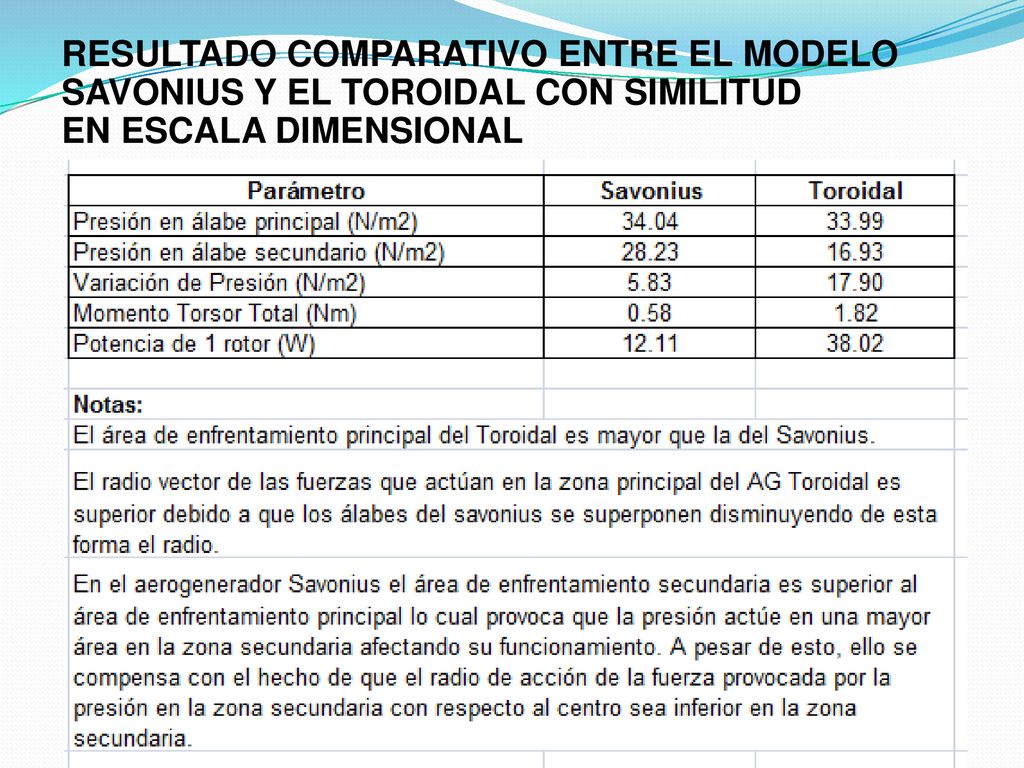

10 RESULTADO COMPARATIVO ENTRE EL MODELO SAVONIUS Y EL TOROIDAL CON SIMILITUD EN ESCALA DIMENSIONAL

11 EFECTO DE LA PRESIÓN DE AIRE LÍNEAS DE VELOCIDAD DEL FLUJO DE AIRE

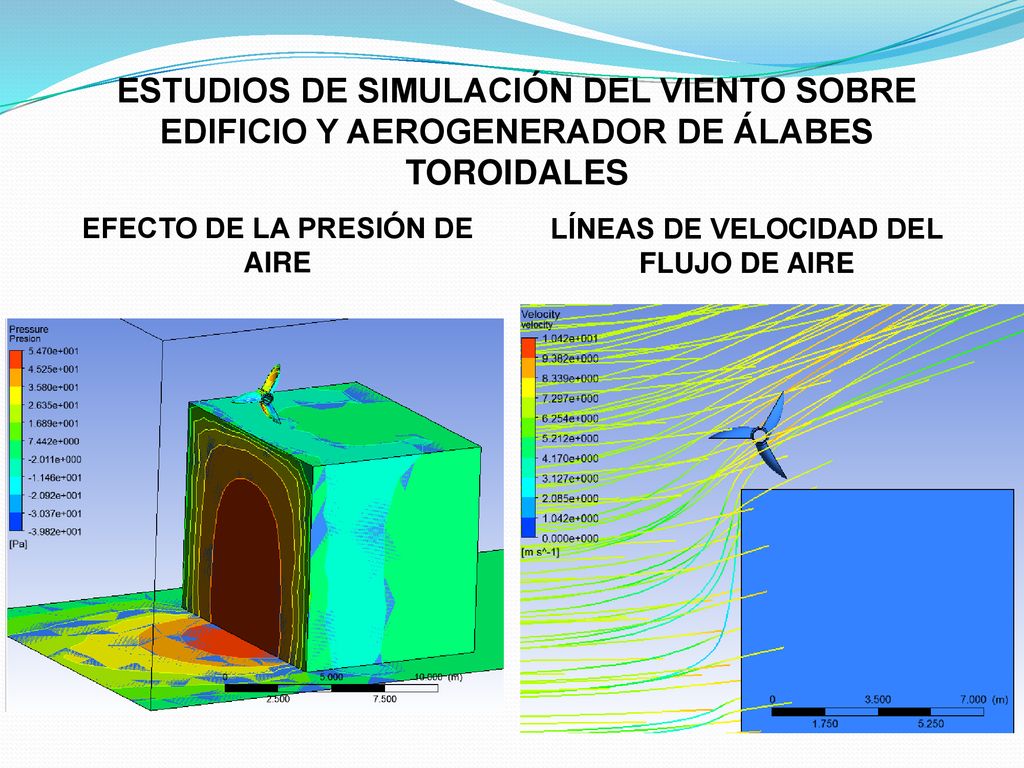

ESTUDIOS DE SIMULACIÓN DEL VIENTO SOBRE EDIFICIO Y AEROGENERADOR DE ÁLABES TOROIDALES EFECTO DE LA PRESIÓN DE AIRE LÍNEAS DE VELOCIDAD DEL FLUJO DE AIRE

12 POSIBILIDADES DE FABRICACIÓN CON RECURSOS NACIONALES DE LOS ÁLABES
Mediante inyección de plásticos reciclados y con el uso de compuestos con fibra de vidrio Mediante la conformación termoplástica

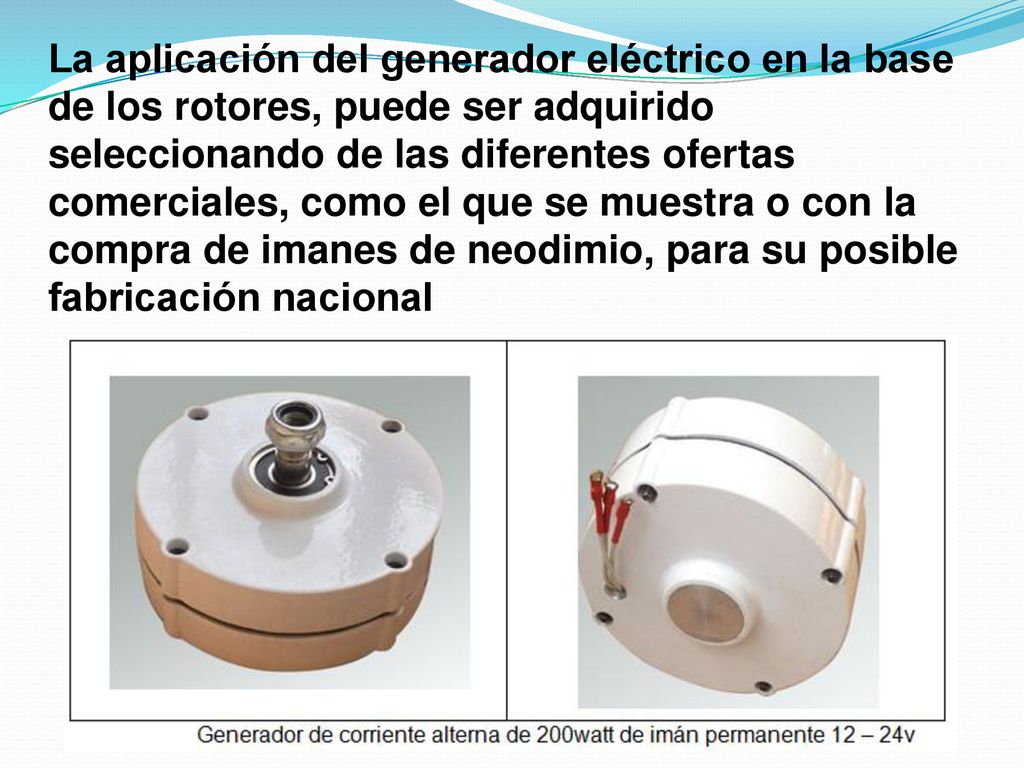

13 La aplicación del generador eléctrico en la base de los rotores, puede ser adquirido seleccionando de las diferentes ofertas comerciales, como el que se muestra o con la compra de imanes de neodimio, para su posible fabricación nacional

14 MUESTRA DE POSIBLE FABRICACIÓN NACIONAL

15 CONCLUSIONES Las posibilidad de elevar el potencial de aplicación de los aerogeneradores en zonas de vientos en turbulencia, tanto en la ciudad como en el campo, ha sido demostrado y validado, por este y otros estudios, donde se confirma que el modelo de álabes toroidales supera en eficiencia a los restantes modelos conocidos en la actualidad. Las posibilidades de fabricación y puesta en marcha de la instalación de múltiples aerogeneradores, es una realidad alcanzable con una inversión recuperable en menos de 8 meses de puesta en práctica, con amplio beneficio social y ambiental.

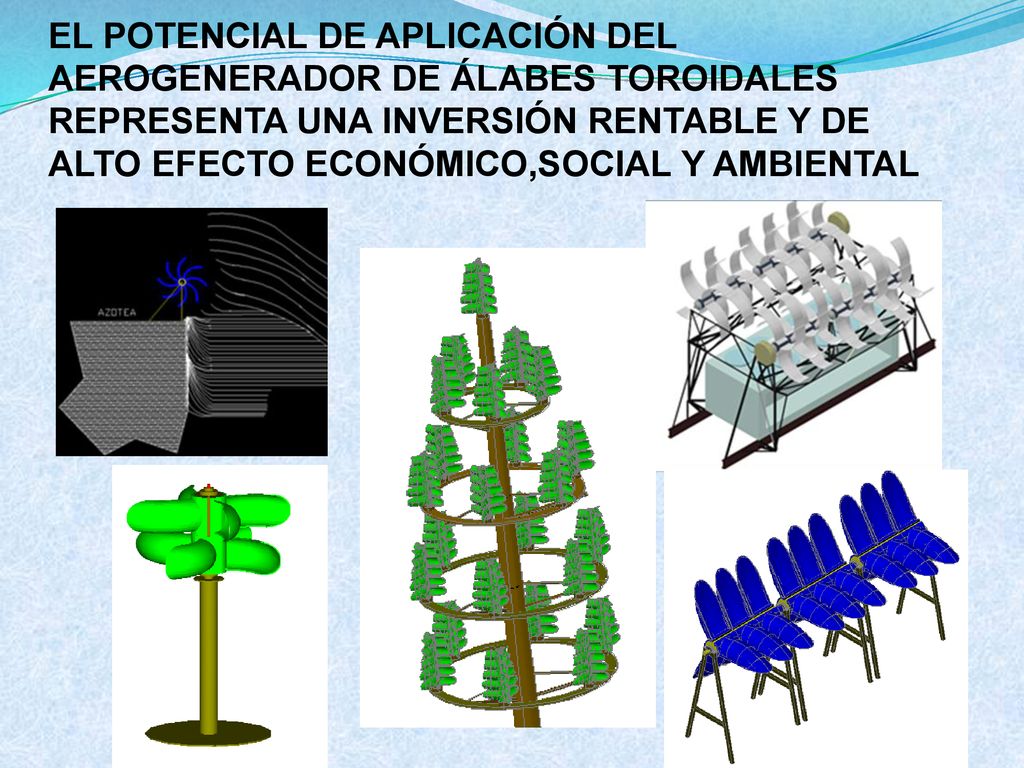

16 EL POTENCIAL DE APLICACIÓN DEL AEROGENERADOR DE ÁLABES TOROIDALES REPRESENTA UNA INVERSIÓN RENTABLE Y DE ALTO EFECTO ECONÓMICO,SOCIAL Y AMBIENTAL
