1 Motorización del autito
Alumnas: profesor: año: Ariadna Cerezo Guillermo feldstein ° o Gala Schapira Valentina Hernandez

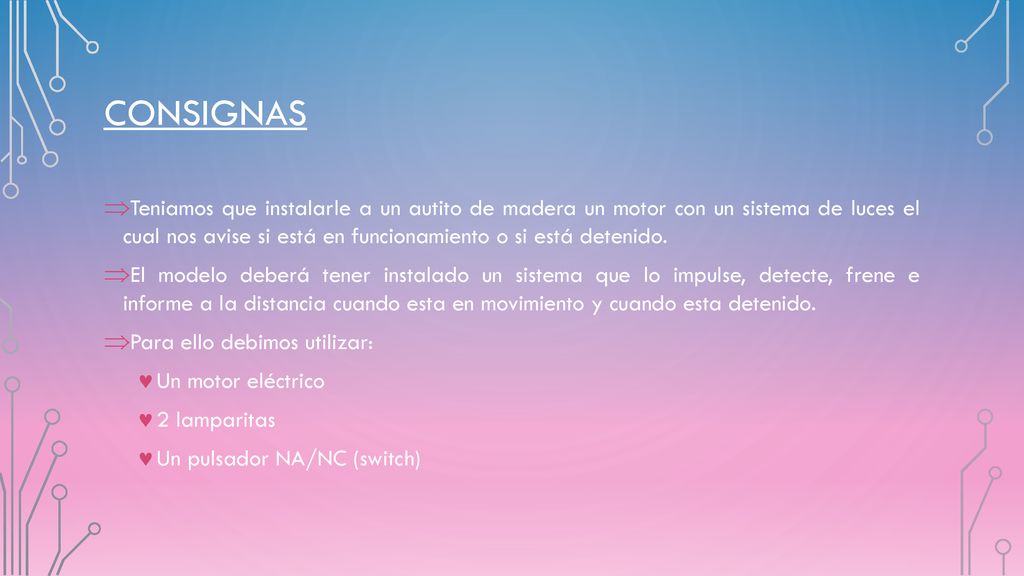

2 CONSIGNAS Teniamos que instalarle a un autito de madera un motor con un sistema de luces el cual nos avise si está en funcionamiento o si está detenido. El modelo deberá tener instalado un sistema que lo impulse, detecte, frene e informe a la distancia cuando esta en movimiento y cuando esta detenido. Para ello debimos utilizar: Un motor eléctrico 2 lamparitas Un pulsador NA/NC (switch)

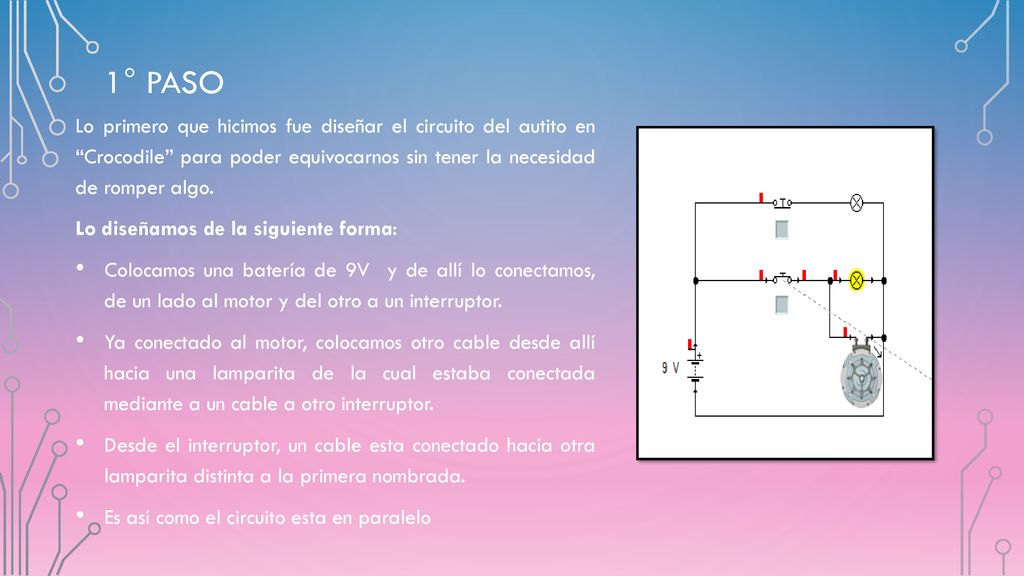

3 1° PASO Lo primero que hicimos fue diseñar el circuito del autito en “Crocodile” para poder equivocarnos sin tener la necesidad de romper algo. Lo diseñamos de la siguiente forma: Colocamos una batería de 9V y de allí lo conectamos, de un lado al motor y del otro a un interruptor. Ya conectado al motor, colocamos otro cable desde allí hacia una lamparita de la cual estaba conectada mediante a un cable a otro interruptor. Desde el interruptor, un cable esta conectado hacia otra lamparita distinta a la primera nombrada. Es así como el circuito esta en paralelo

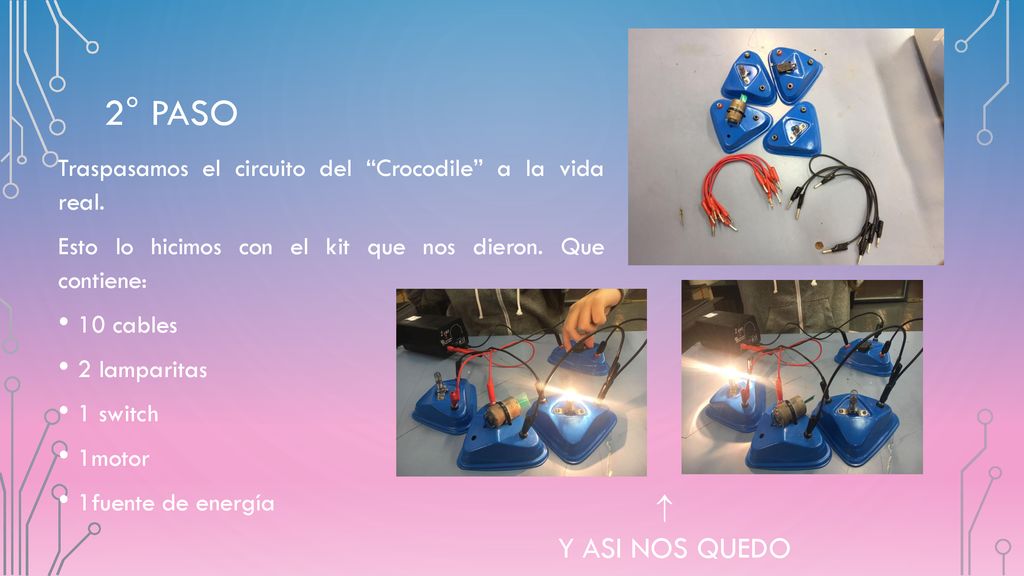

4 2° PASO Traspasamos el circuito del “Crocodile” a la vida real. Esto lo hicimos con el kit que nos dieron. Que contiene: 10 cables 2 lamparitas 1 switch 1motor 1fuente de energía Y ASI NOS QUEDO

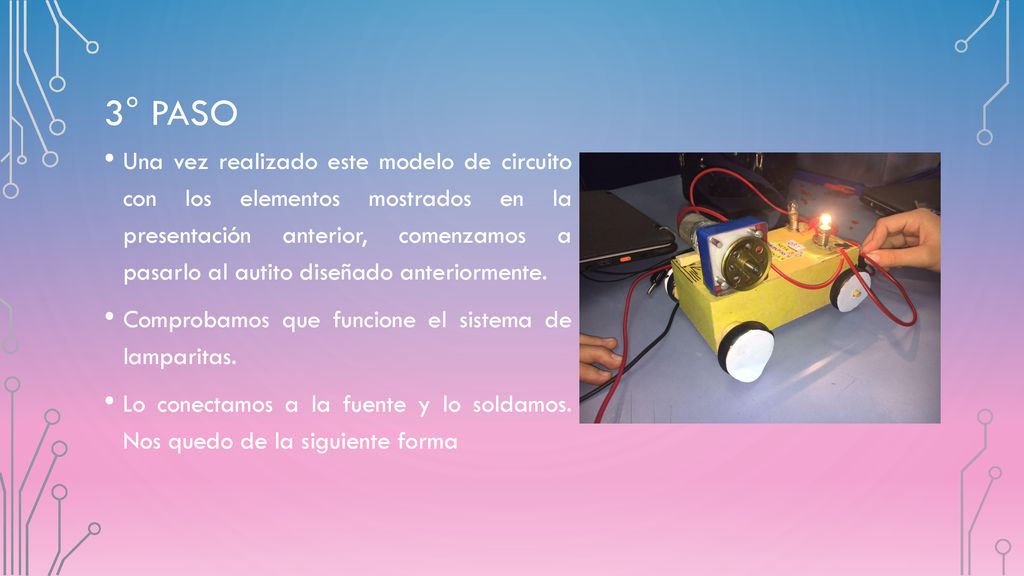

5 3° paso Una vez realizado este modelo de circuito con los elementos mostrados en la presentación anterior, comenzamos a pasarlo al autito diseñado anteriormente. Comprobamos que funcione el sistema de lamparitas. Lo conectamos a la fuente y lo soldamos. Nos quedo de la siguiente forma

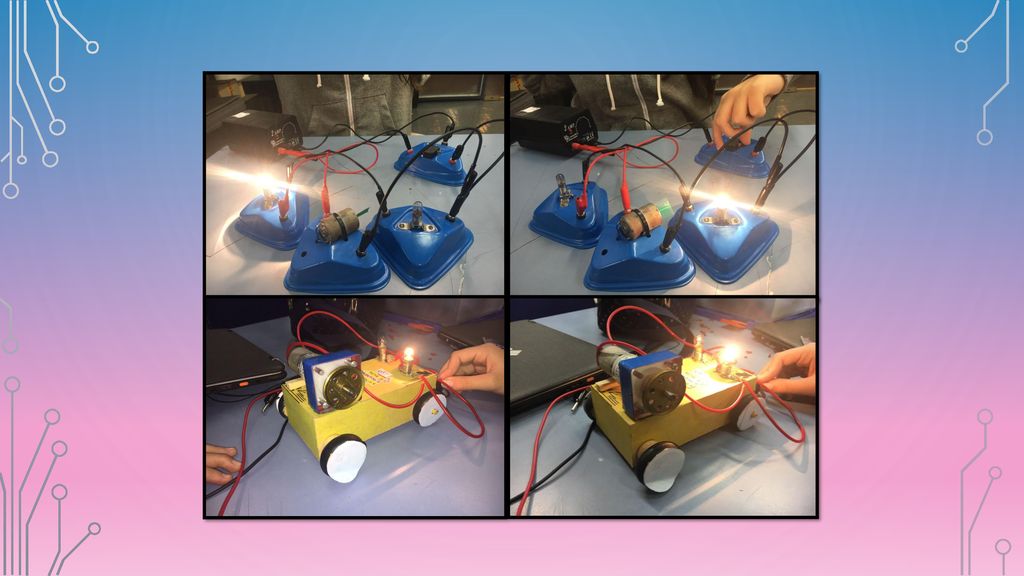

6

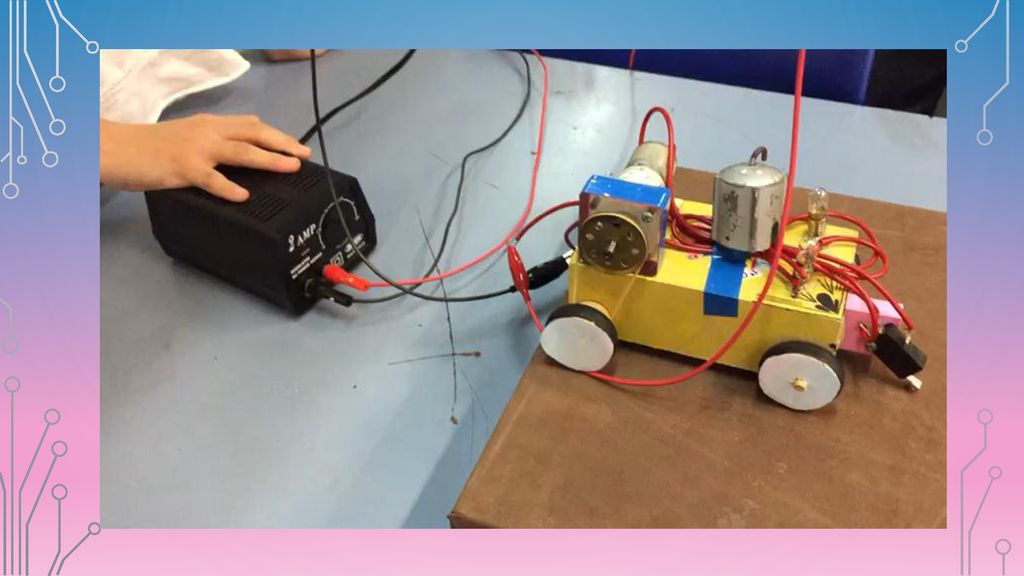

7

8 FIN
