1 UNIVERSIDAD ALONSO DE OJEDA
FACULTAD DE INGENIERÍA ESCUELA COMPUTACIÓN Unidad I: Codificación de Sistemas Digitales Profesor: Ing. Genessys Zambrano

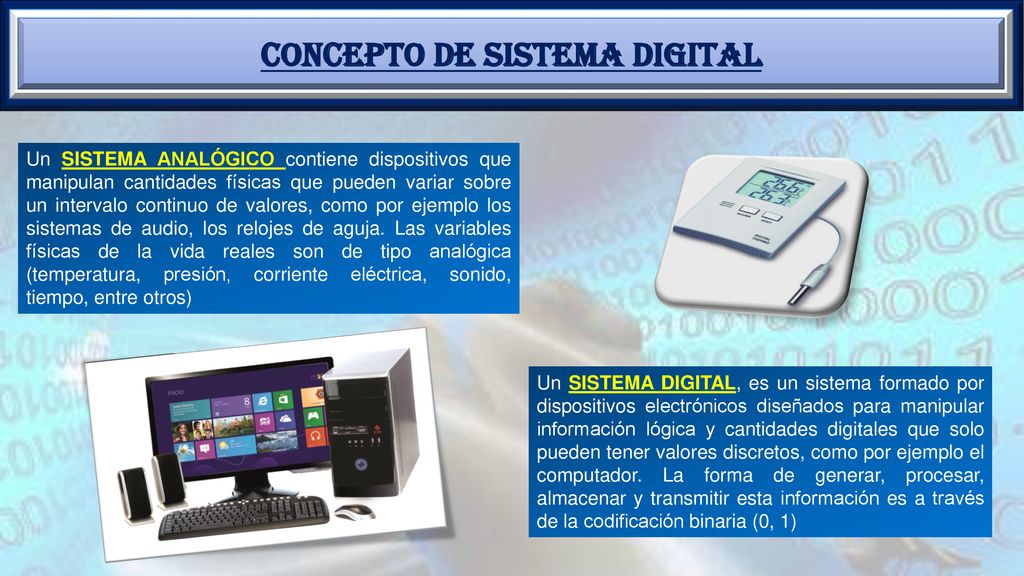

2 CONCEPTO DE SISTEMA DIGITAL
Un SISTEMA ANALÓGICO contiene dispositivos que manipulan cantidades físicas que pueden variar sobre un intervalo continuo de valores, como por ejemplo los sistemas de audio, los relojes de aguja. Las variables físicas de la vida reales son de tipo analógica (temperatura, presión, corriente eléctrica, sonido, tiempo, entre otros) Un SISTEMA DIGITAL, es un sistema formado por dispositivos electrónicos diseñados para manipular información lógica y cantidades digitales que solo pueden tener valores discretos, como por ejemplo el computador. La forma de generar, procesar, almacenar y transmitir esta información es a través de la codificación binaria (0, 1)

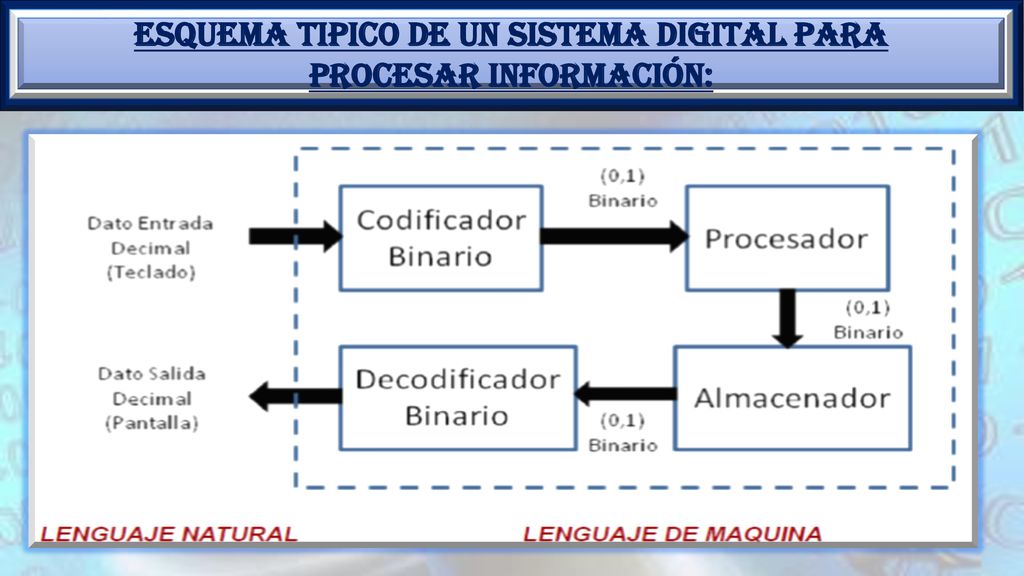

3 ESQUEMA TIPICO DE UN SISTEMA DIGITAL PARA PROCESAR INFORMACIÓN:

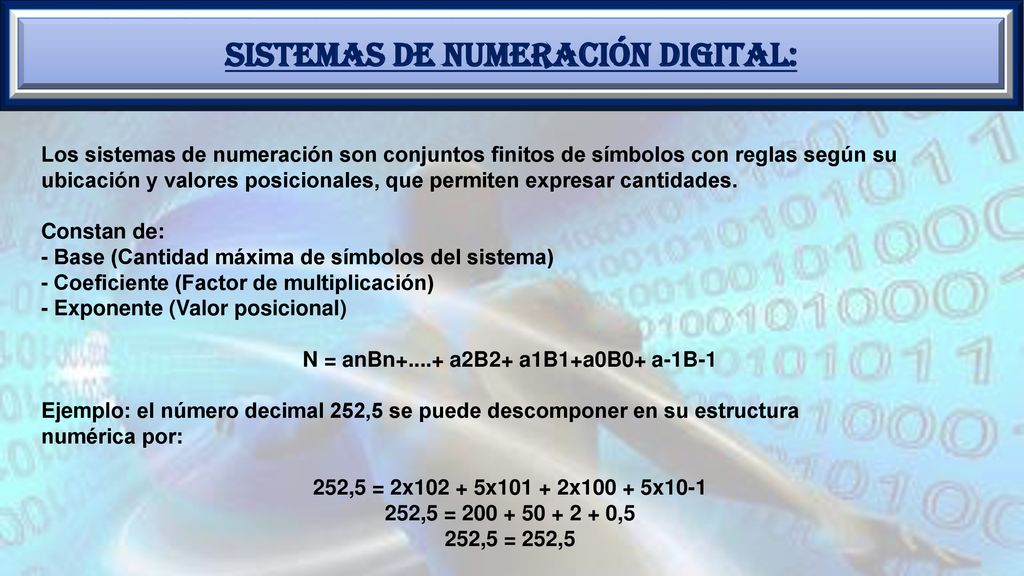

4 SISTEMAS DE NUMERACIÓN DIGITAL: N = anBn+....+ a2B2+ a1B1+a0B0+ a-1B-1
Los sistemas de numeración son conjuntos finitos de símbolos con reglas según su ubicación y valores posicionales, que permiten expresar cantidades. Constan de: - Base (Cantidad máxima de símbolos del sistema) - Coeficiente (Factor de multiplicación) - Exponente (Valor posicional) N = anBn a2B2+ a1B1+a0B0+ a-1B-1 Ejemplo: el número decimal 252,5 se puede descomponer en su estructura numérica por: 252,5 = 2x x x x10-1 252,5 = ,5 252,5 = 252,5

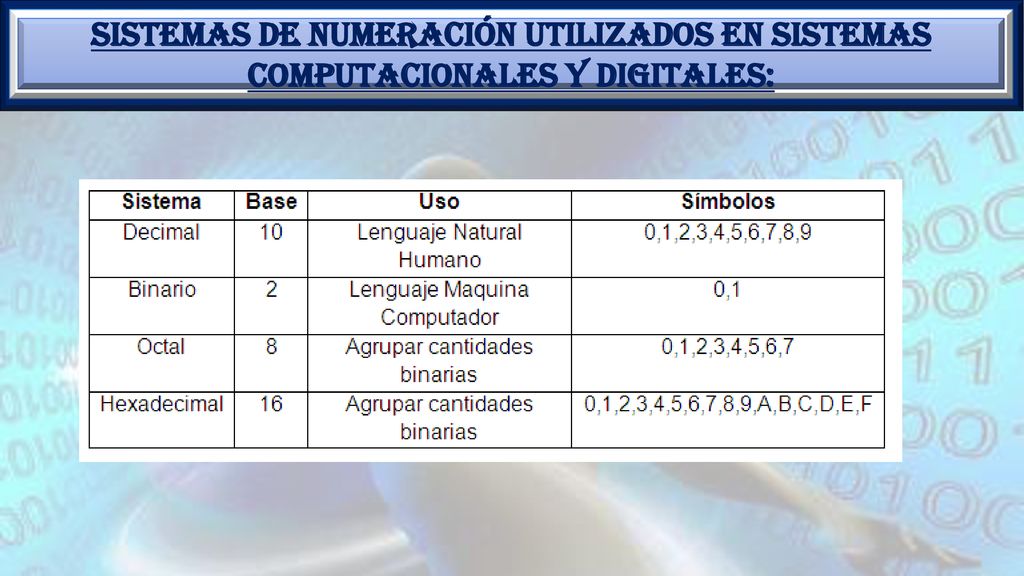

5 SISTEMAS DE NUMERACIÓN UTILIZADOS EN SISTEMAS COMPUTACIONALES Y DIGITALES:

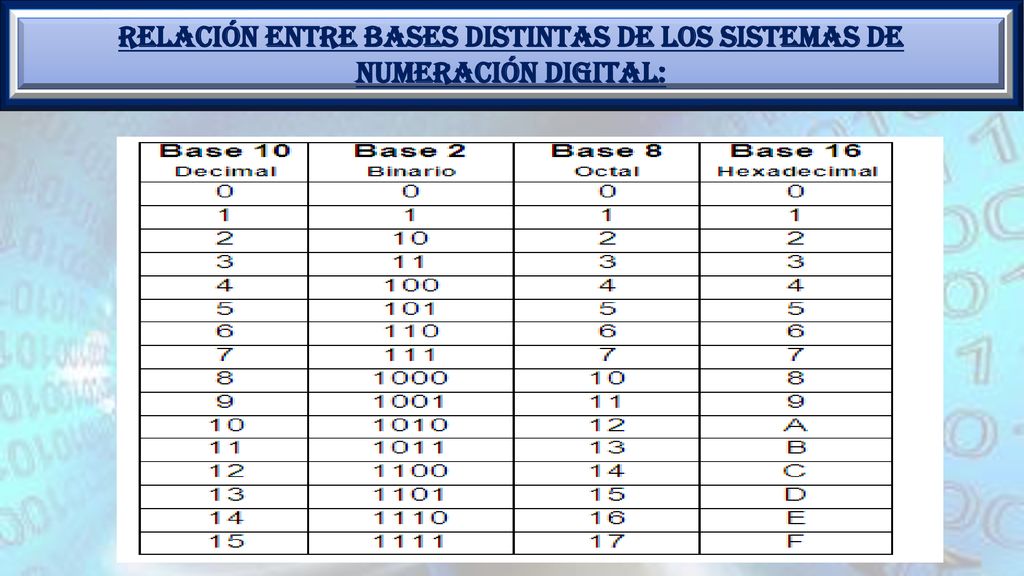

6 RELACIÓN ENTRE BASES DISTINTAS DE LOS SISTEMAS DE NUMERACIÓN DIGITAL:

7 ARITMETICA BINARIA:

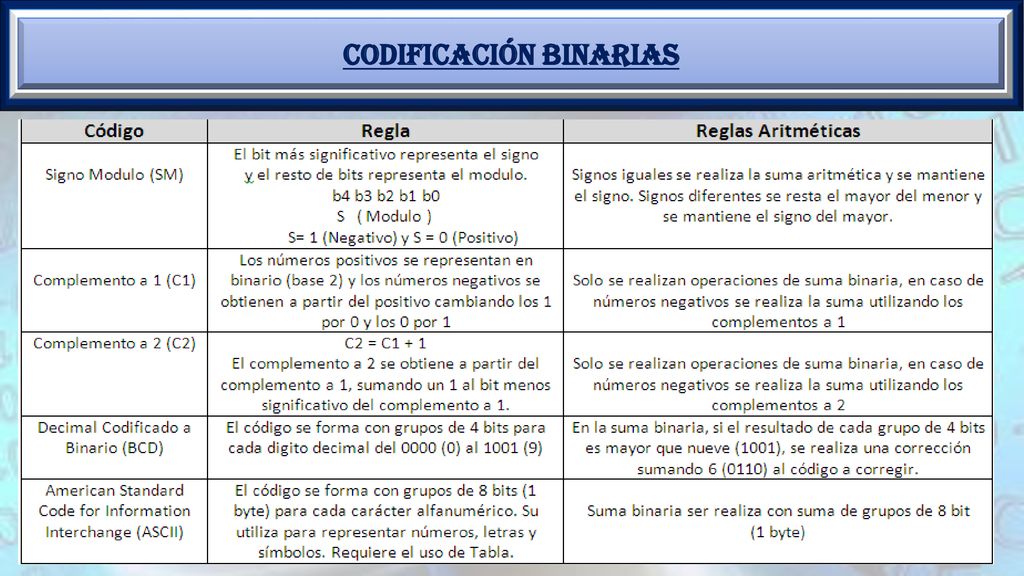

8 CODIFICACIÓN BINARIAS
