Curso de Estabilidad IIb Ing. Gabriel Pujol

Presentación del tema: "Curso de Estabilidad IIb Ing. Gabriel Pujol"— Transcripción de la presentación:

1 Curso de Estabilidad IIb Ing. Gabriel Pujol
Teoría de Falla Solicitaciones combinadas Problema de Aplicación Resolución del Ejercicio N° 8 Curso de Estabilidad IIb Ing. Gabriel Pujol Para las carreas de Ingeniería Mecánica e Ingeniería Naval y Mecánica de la Facultad de Ingeniería de la Universidad de Buenos Aires

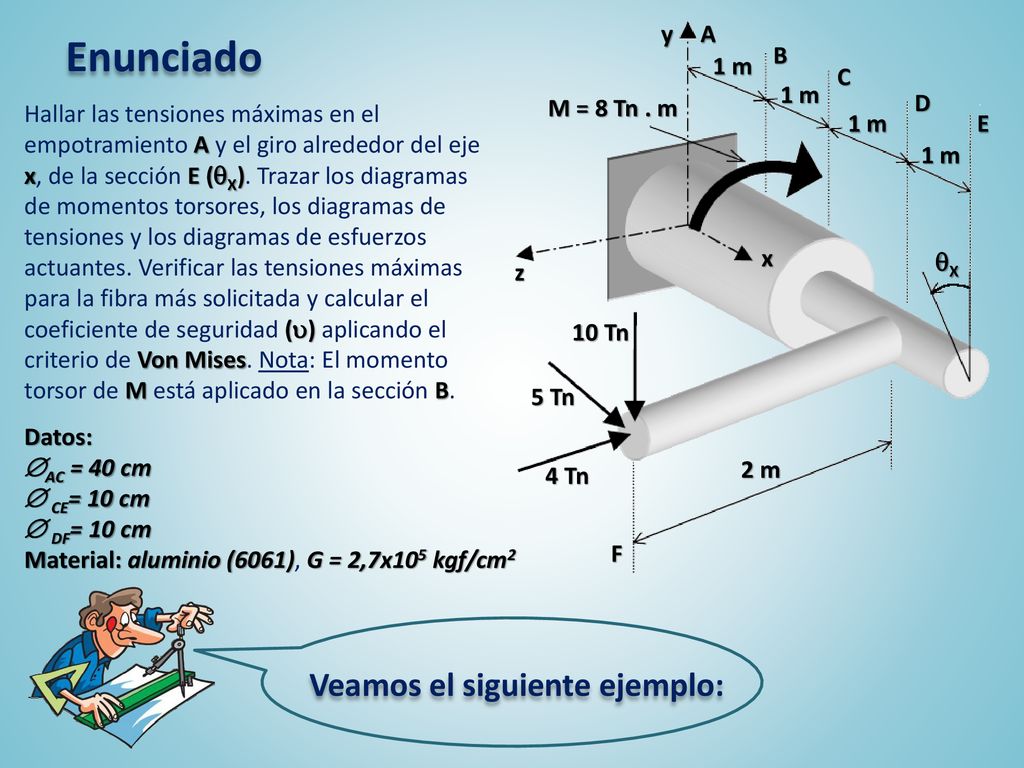

2 Veamos el siguiente ejemplo:
y x z A B C D E F 4 Tn 10 Tn 5 Tn M = 8 Tn . m X 2 m 1 m Enunciado Hallar las tensiones máximas en el empotramiento A y el giro alrededor del eje x, de la sección E (X). Trazar los diagramas de momentos torsores, los diagramas de tensiones y los diagramas de esfuerzos actuantes. Verificar las tensiones máximas para la fibra más solicitada y calcular el coeficiente de seguridad () aplicando el criterio de Von Mises. Nota: El momento torsor de M está aplicado en la sección B. Datos: AC = 40 cm  CE= 10 cm  DF= 10 cm Material: aluminio (6061), G = 2,7x105 kgf/cm2 Veamos el siguiente ejemplo:

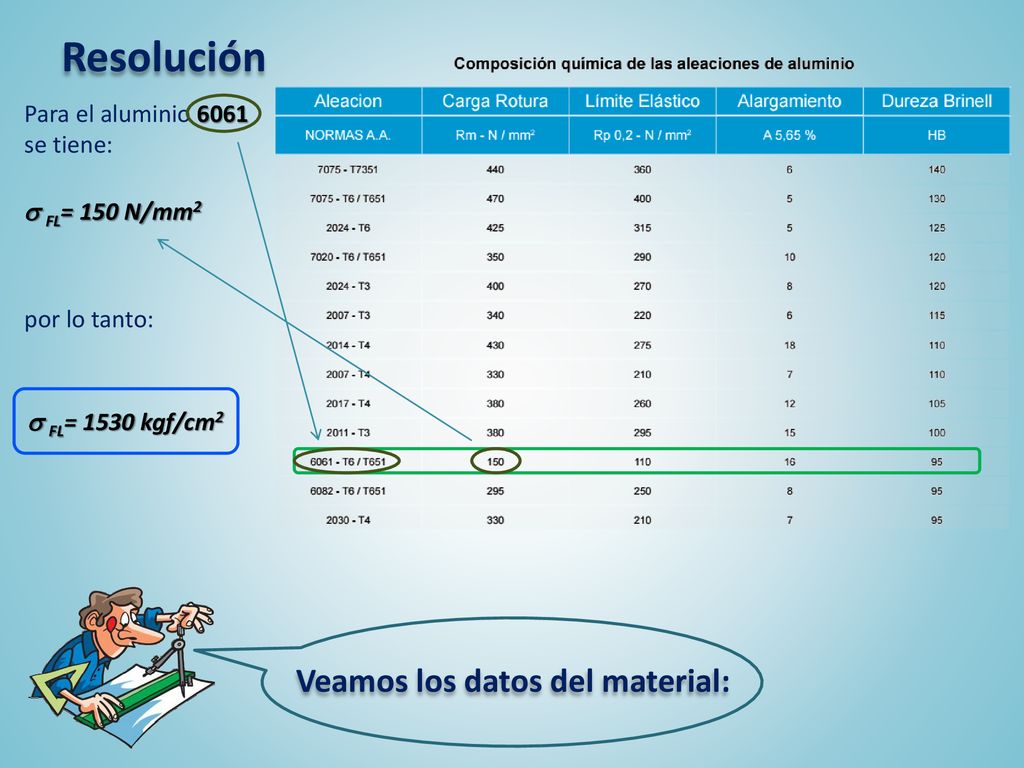

3 Veamos los datos del material:
Resolución Para el aluminio 6061 se tiene:  FL= 150 N/mm2 por lo tanto:  FL= 1530 kgf/cm2 Veamos los datos del material:

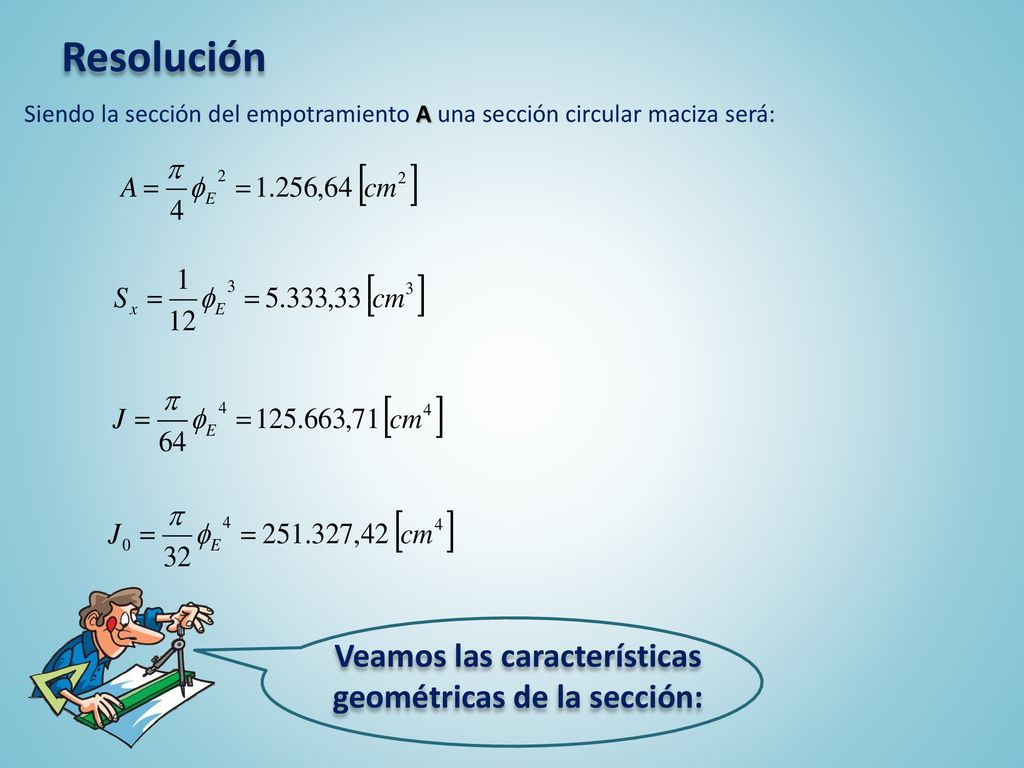

4 Veamos las características geométricas de la sección:
Resolución Siendo la sección del empotramiento A una sección circular maciza será: Veamos las características geométricas de la sección:

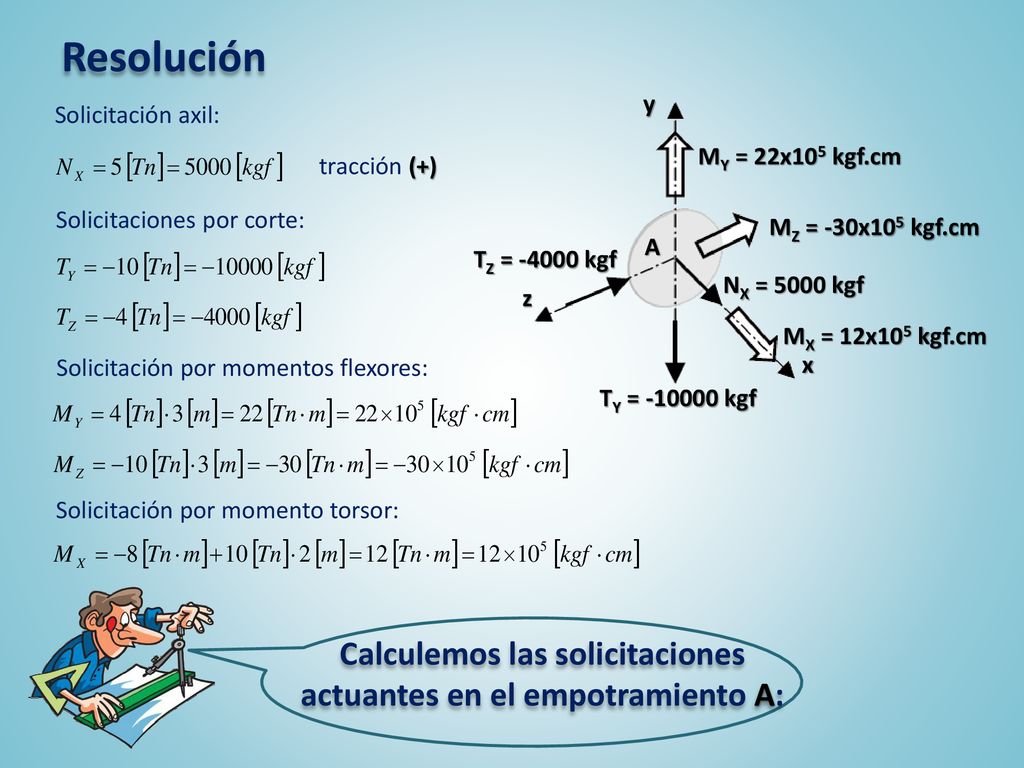

5 Calculemos las solicitaciones actuantes en el empotramiento A:
Resolución x y z A Solicitación axil: MY = 22x105 kgf.cm tracción (+) Solicitaciones por corte: MZ = -30x105 kgf.cm TZ = kgf NX = 5000 kgf MX = 12x105 kgf.cm Solicitación por momentos flexores: TY = kgf Solicitación por momento torsor: Calculemos las solicitaciones actuantes en el empotramiento A:

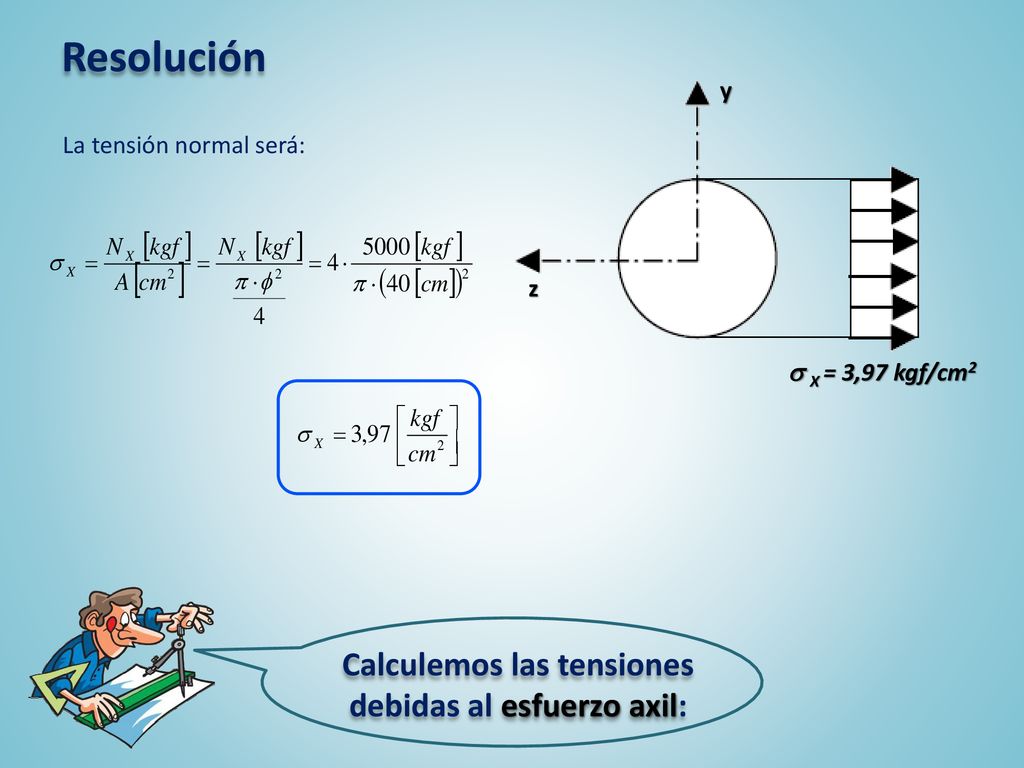

6 Calculemos las tensiones debidas al esfuerzo axil:
Resolución y z La tensión normal será:  X = 3,97 kgf/cm2 Calculemos las tensiones debidas al esfuerzo axil:

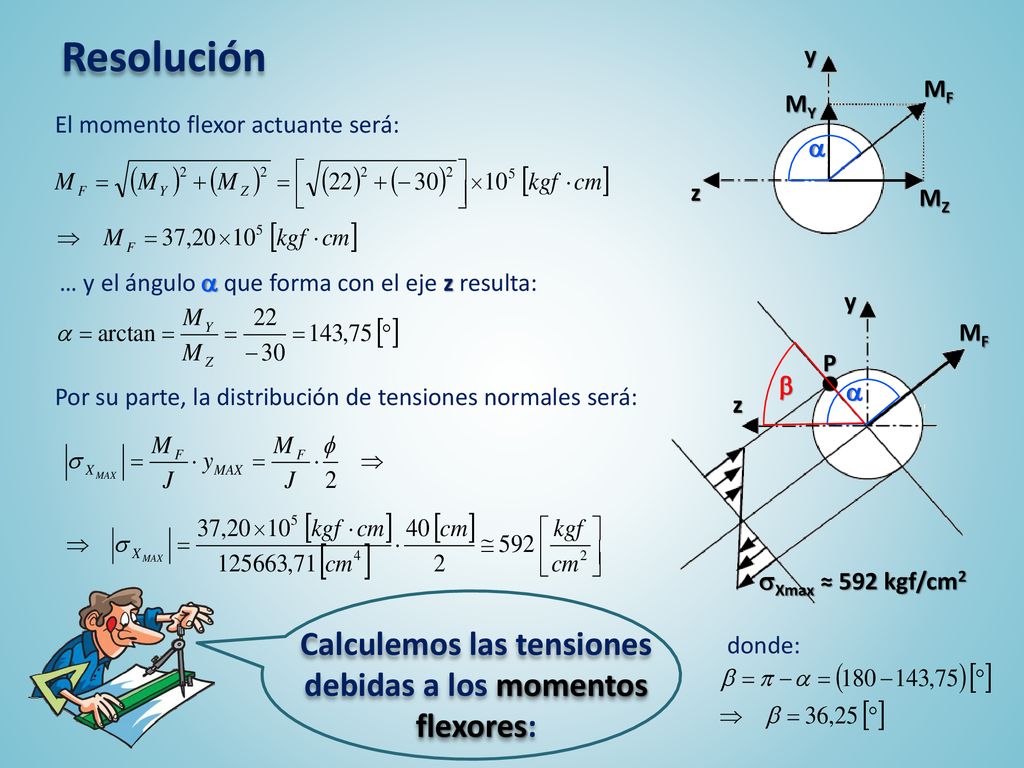

7 Calculemos las tensiones debidas a los momentos flexores:
Resolución y z MZ MY MF El momento flexor actuante será:  … y el ángulo  que forma con el eje z resulta: z y MF  P  Xmax ≈ 592 kgf/cm2 Por su parte, la distribución de tensiones normales será: Calculemos las tensiones debidas a los momentos flexores: donde:

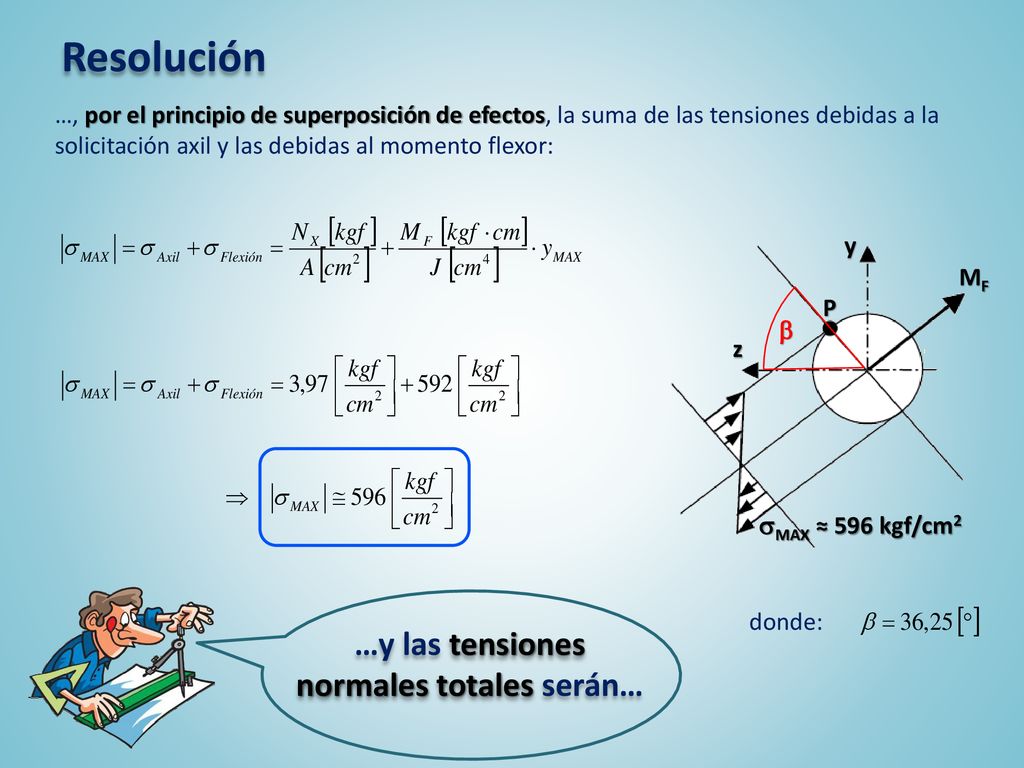

8 …y las tensiones normales totales serán…
Resolución …, por el principio de superposición de efectos, la suma de las tensiones debidas a la solicitación axil y las debidas al momento flexor: z y MF P  MAX ≈ 596 kgf/cm2 …y las tensiones normales totales serán… donde:

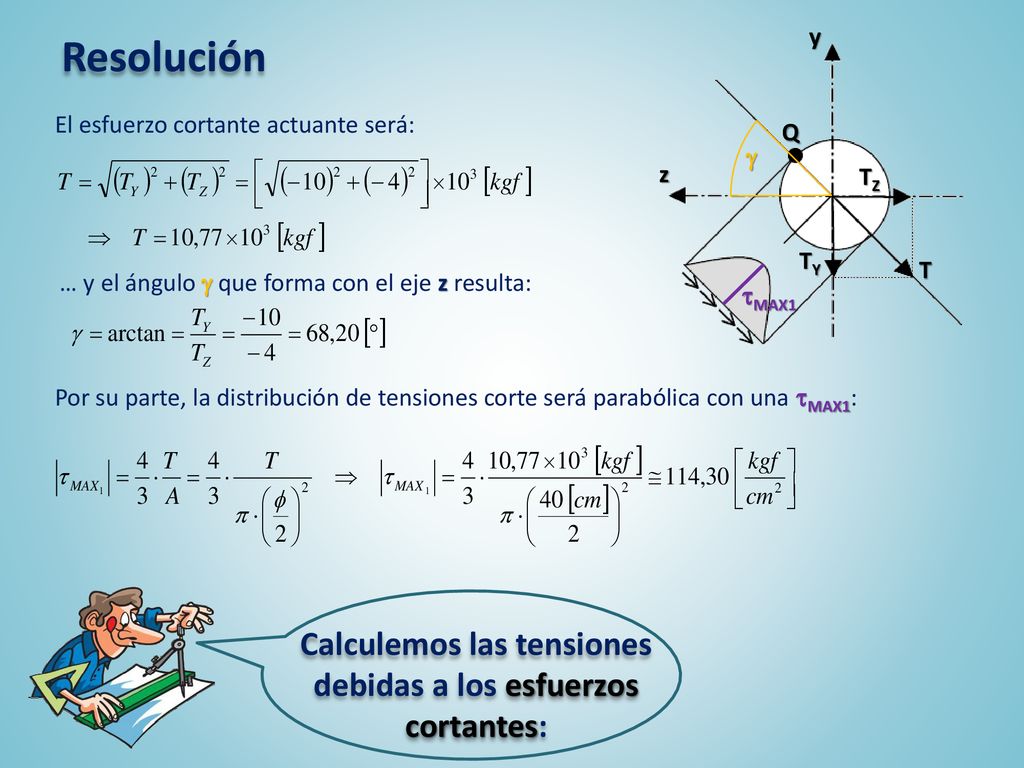

9 Calculemos las tensiones debidas a los esfuerzos cortantes:
TY TZ T y z Q Resolución  El esfuerzo cortante actuante será: … y el ángulo  que forma con el eje z resulta: MAX1 Por su parte, la distribución de tensiones corte será parabólica con una MAX1: Calculemos las tensiones debidas a los esfuerzos cortantes:

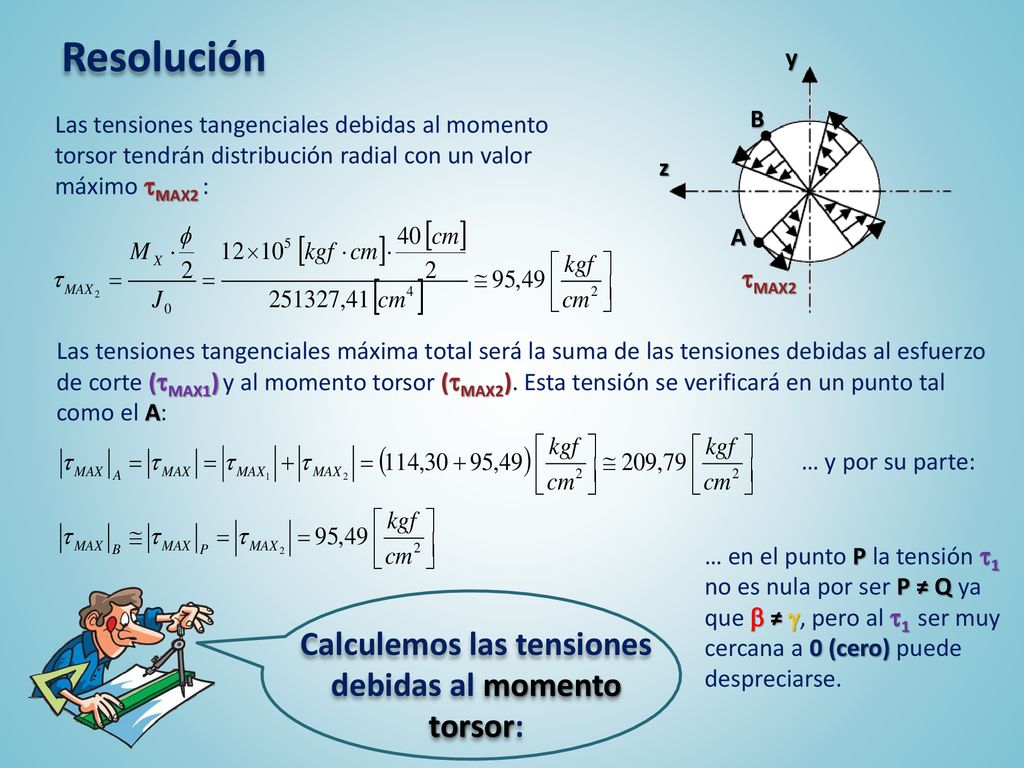

10 Calculemos las tensiones debidas al momento torsor:
Resolución y z A B MAX2 Las tensiones tangenciales debidas al momento torsor tendrán distribución radial con un valor máximo MAX2 : Las tensiones tangenciales máxima total será la suma de las tensiones debidas al esfuerzo de corte (MAX1) y al momento torsor (MAX2). Esta tensión se verificará en un punto tal como el A: … y por su parte: … en el punto P la tensión 1 no es nula por ser P ≠ Q ya que  ≠ , pero al 1 ser muy cercana a 0 (cero) puede despreciarse. Calculemos las tensiones debidas al momento torsor:

11 Q T  Resolución P Veamos los diagramas:
Luego analizaremos la tensión P correspondiente al punto P   Definimos Q P Q Definimos P T Q   P Trazamos el diagrama Q  Graficamos las tensiones normales El diagrama resultará independiente del ángulo Graficamos las tensiones tangenciales debidas al corte Veamos los diagramas: Graficamos las tensiones tangenciales debidas a la torsión Trazamos el diagrama 

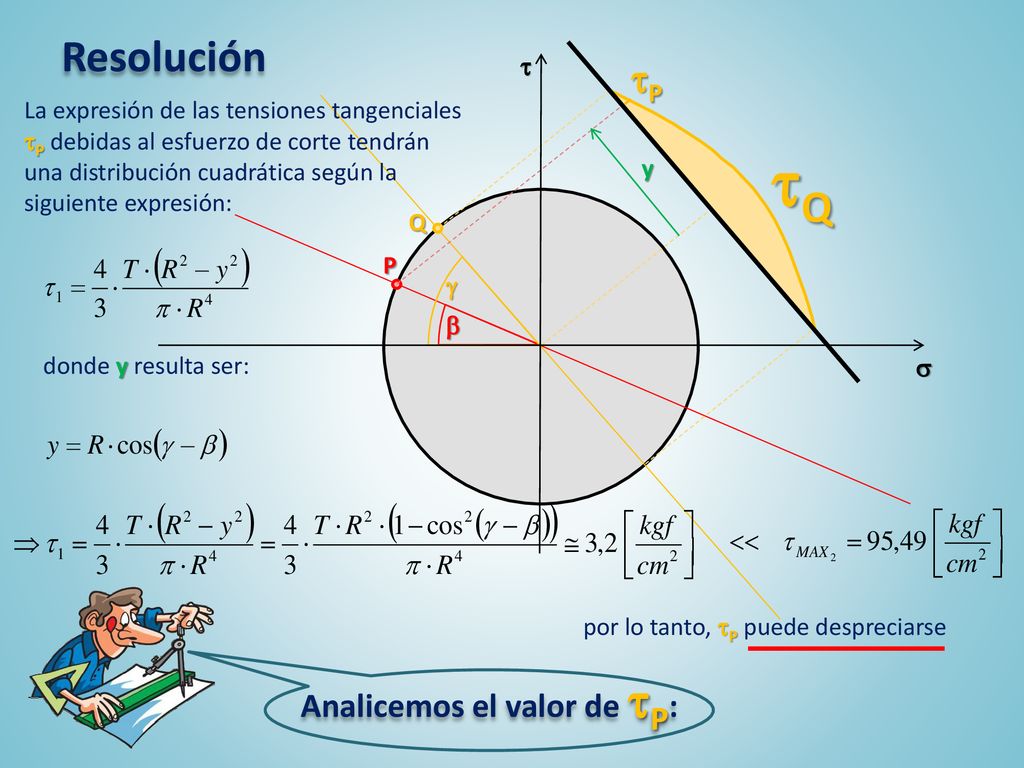

12 Analicemos el valor de P:
Resolución   P La expresión de las tensiones tangenciales P debidas al esfuerzo de corte tendrán una distribución cuadrática según la siguiente expresión: Q y Q   P donde y resulta ser: por lo tanto, P puede despreciarse Analicemos el valor de P:

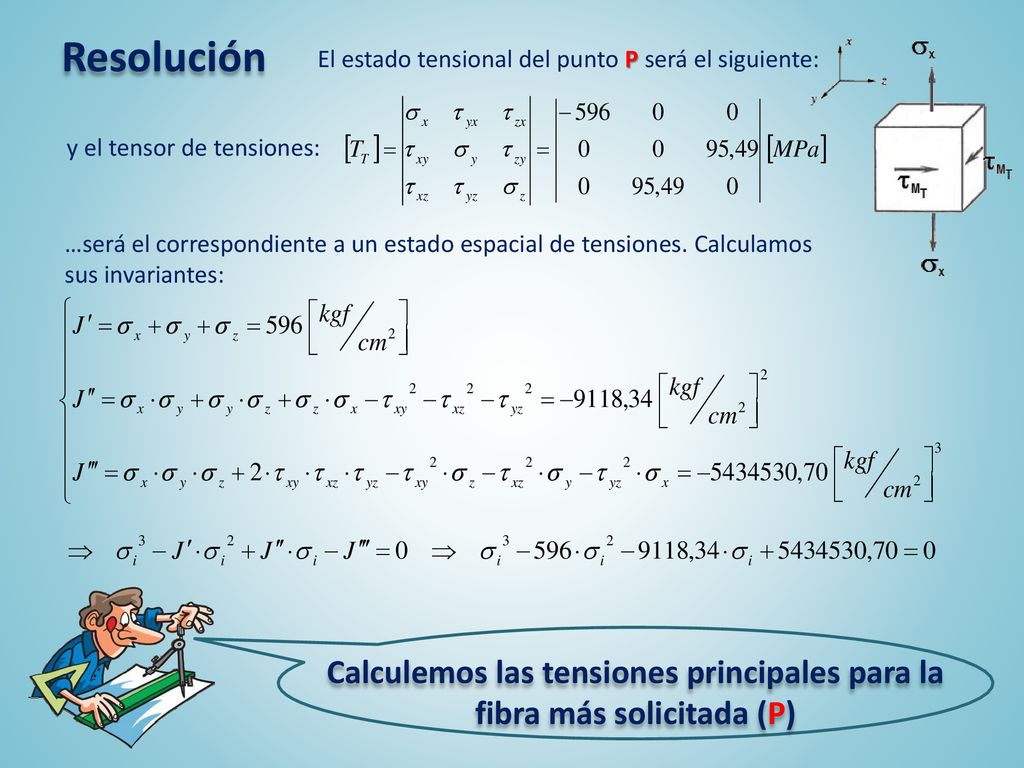

13 Calculemos las tensiones principales para la fibra más solicitada (P)
Resolución El estado tensional del punto P será el siguiente: y el tensor de tensiones: …será el correspondiente a un estado espacial de tensiones. Calculamos sus invariantes: Calculemos las tensiones principales para la fibra más solicitada (P)

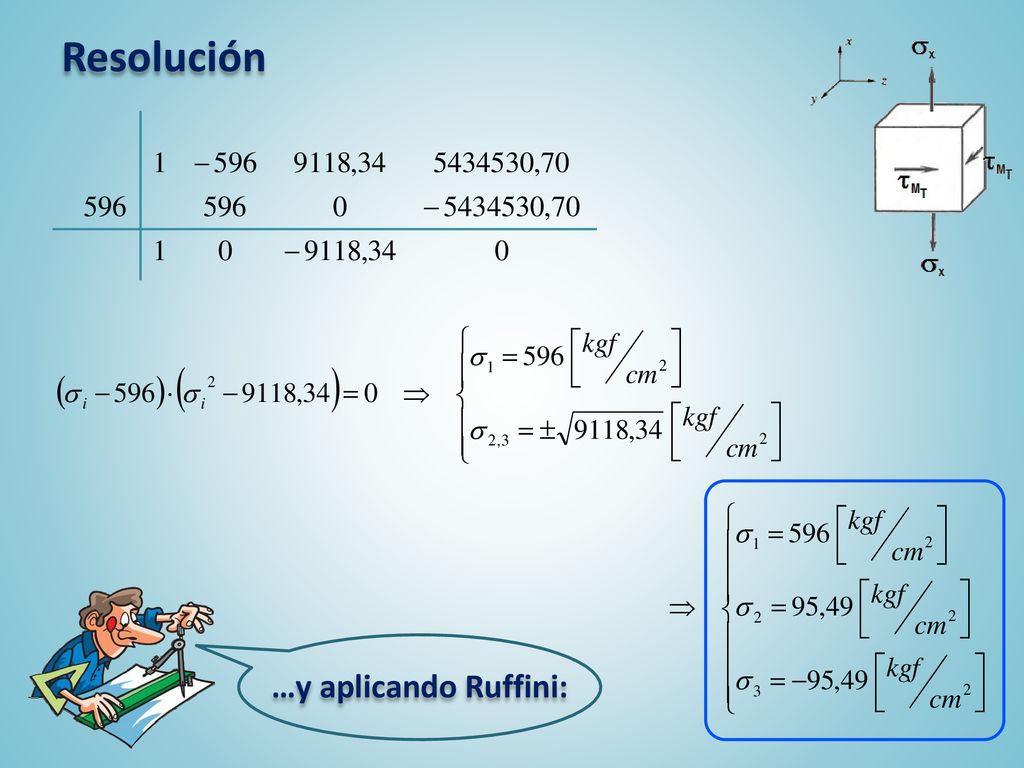

14 Resolución …y aplicando Ruffini:

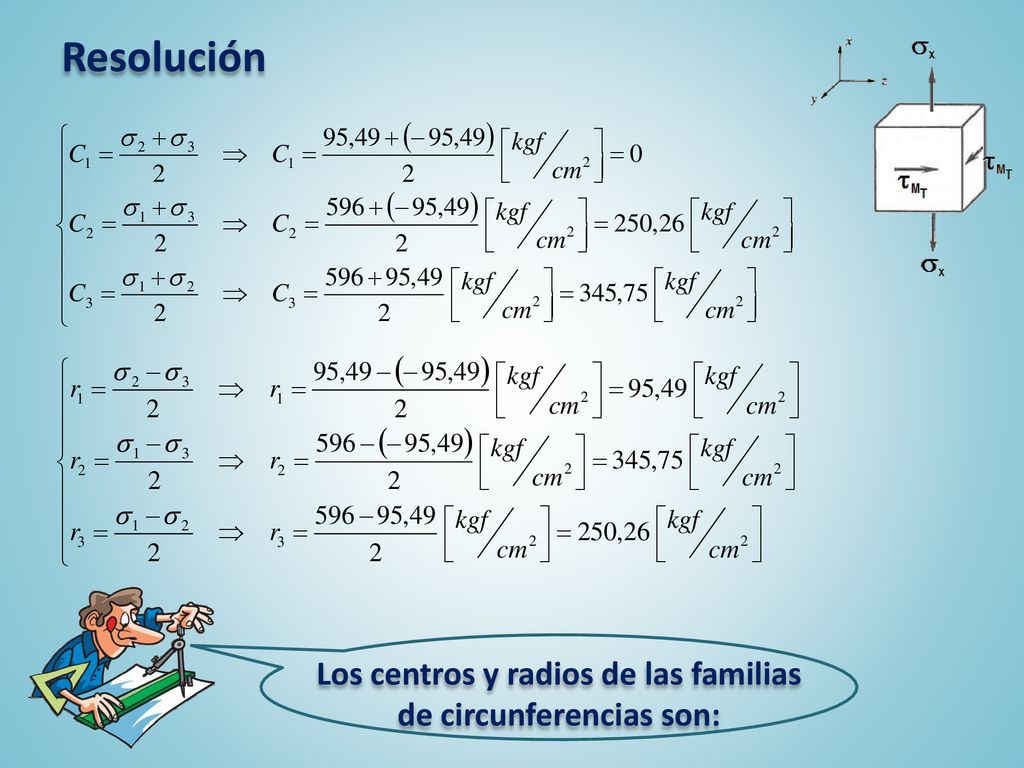

15 Los centros y radios de las familias de circunferencias son:
Resolución Los centros y radios de las familias de circunferencias son:

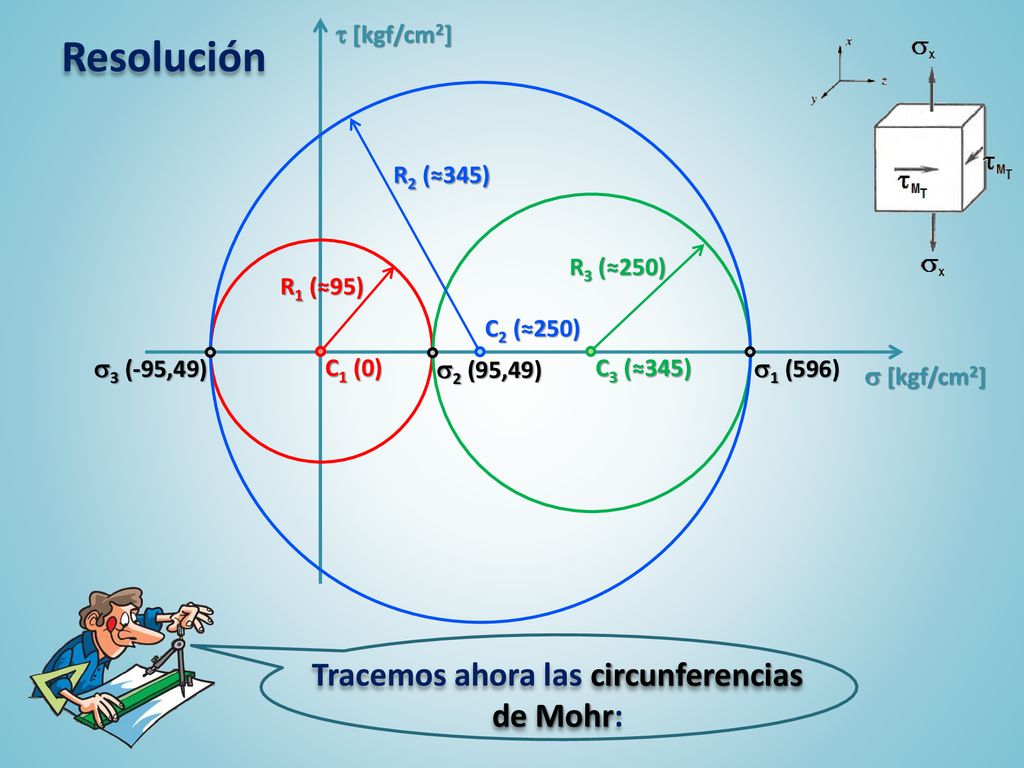

16 Tracemos ahora las circunferencias de Mohr:
 [kgf/cm2]  [kgf/cm2] Resolución R2 (≈345) R3 (≈250) R1 (≈95) C2 (≈250) 3 (-95,49) C1 (0) 2 (95,49) C3 (≈345) 1 (596) Tracemos ahora las circunferencias de Mohr:

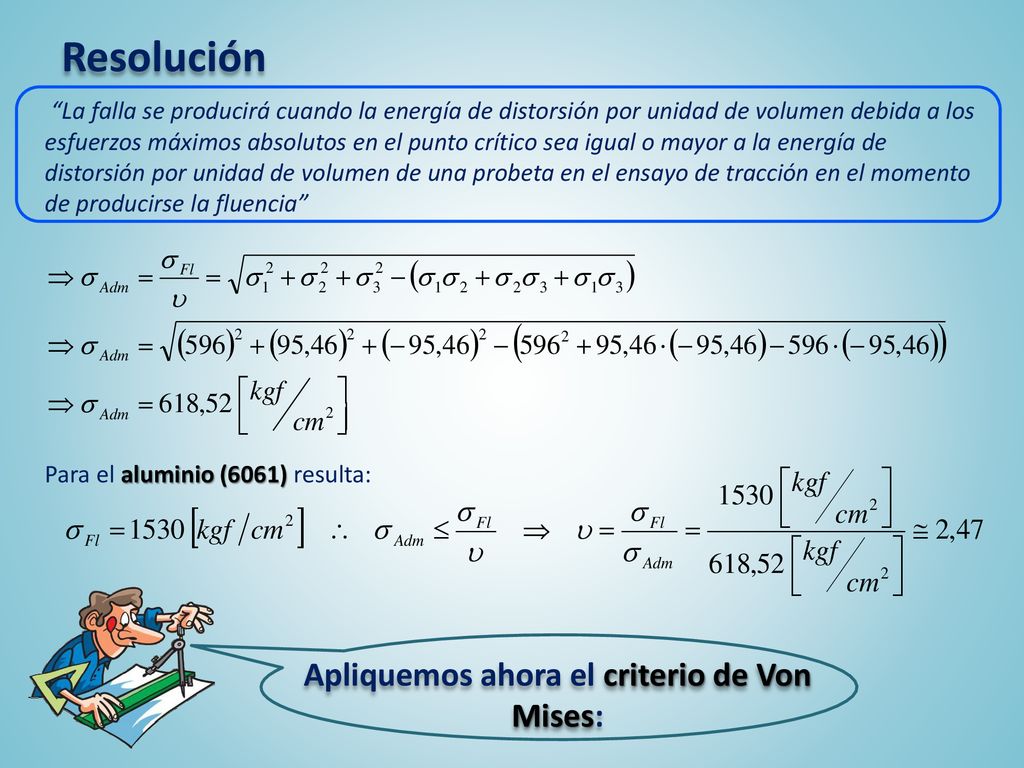

17 Apliquemos ahora el criterio de Von Mises:
Resolución “La falla se producirá cuando la energía de distorsión por unidad de volumen debida a los esfuerzos máximos absolutos en el punto crítico sea igual o mayor a la energía de distorsión por unidad de volumen de una probeta en el ensayo de tracción en el momento de producirse la fluencia” Para el aluminio (6061) resulta: Apliquemos ahora el criterio de Von Mises:

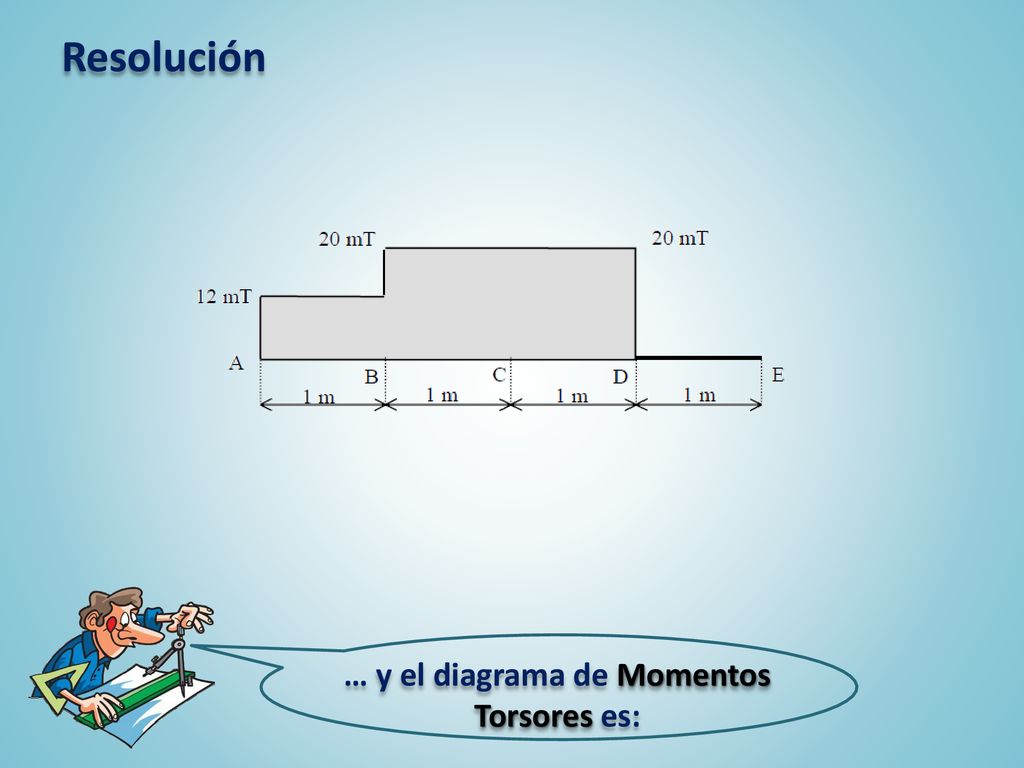

18 … y el diagrama de Momentos Torsores es:
Resolución … y el diagrama de Momentos Torsores es:

19 Bibliografía Estabilidad II - E. Fliess
Introducción a la estática y resistencia de materiales - C. Raffo Mecánica de materiales - F. Beer y otros Resistencia de materiales - R. Abril / C. Benítez Resistencia de materiales - Luis Delgado Lallemad / José M. Quintana Santana Resistencia de materiales - V. Feodosiev Resistencia de materiales - A. Pytel / F. Singer Resistencia de materiales - S. Timoshenko
