Flexión - Esfuerzos Normales

Presentación del tema: "Flexión - Esfuerzos Normales"— Transcripción de la presentación:

1 Flexión - Esfuerzos Normales

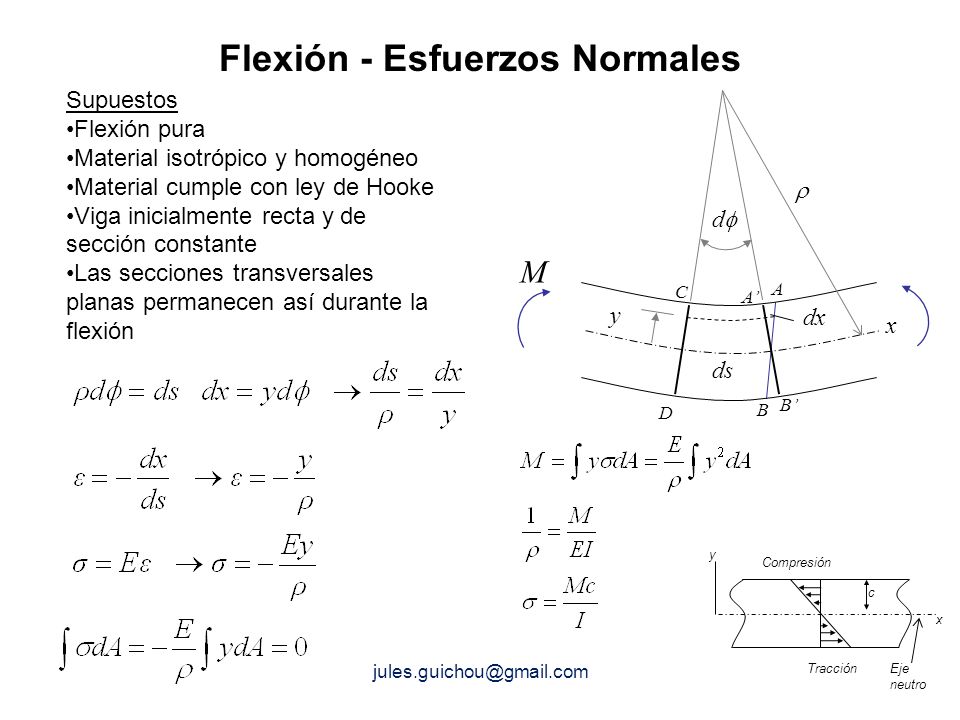

Supuestos Flexión pura Material isotrópico y homogéneo Material cumple con ley de Hooke Viga inicialmente recta y de sección constante Las secciones transversales planas permanecen así durante la flexión r ds df y dx M x D B B’ A A’ C y x c Eje neutro Compresión Tracción

2 Flexión - Esfuerzos de corte

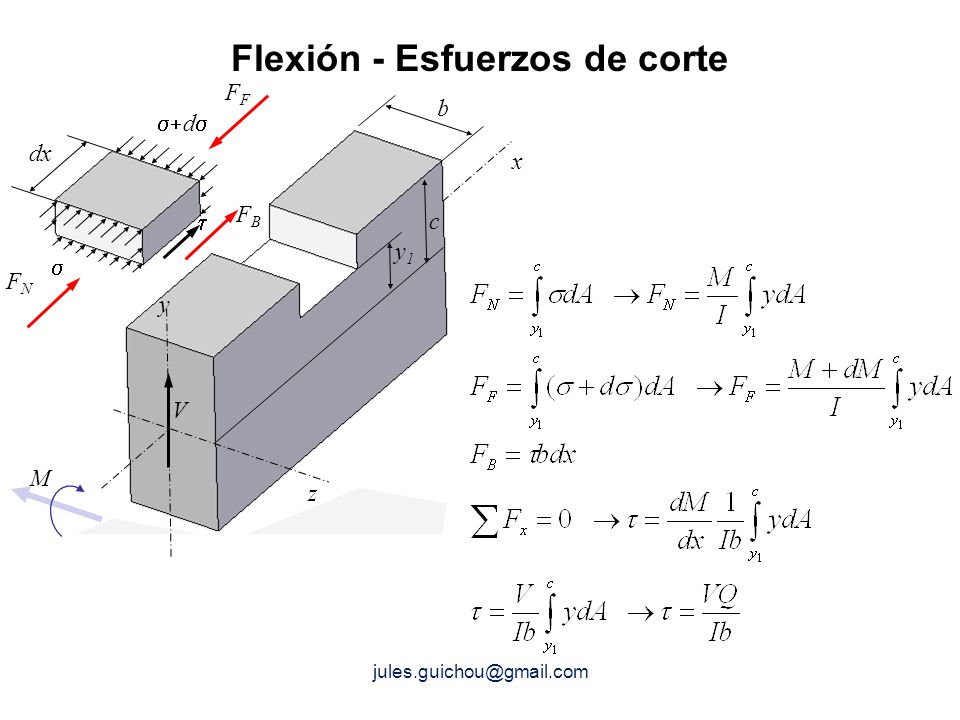

FF dx s t s+ds z y x V M y1 b c FB FN

3 Flexión - Esfuerzos de corte

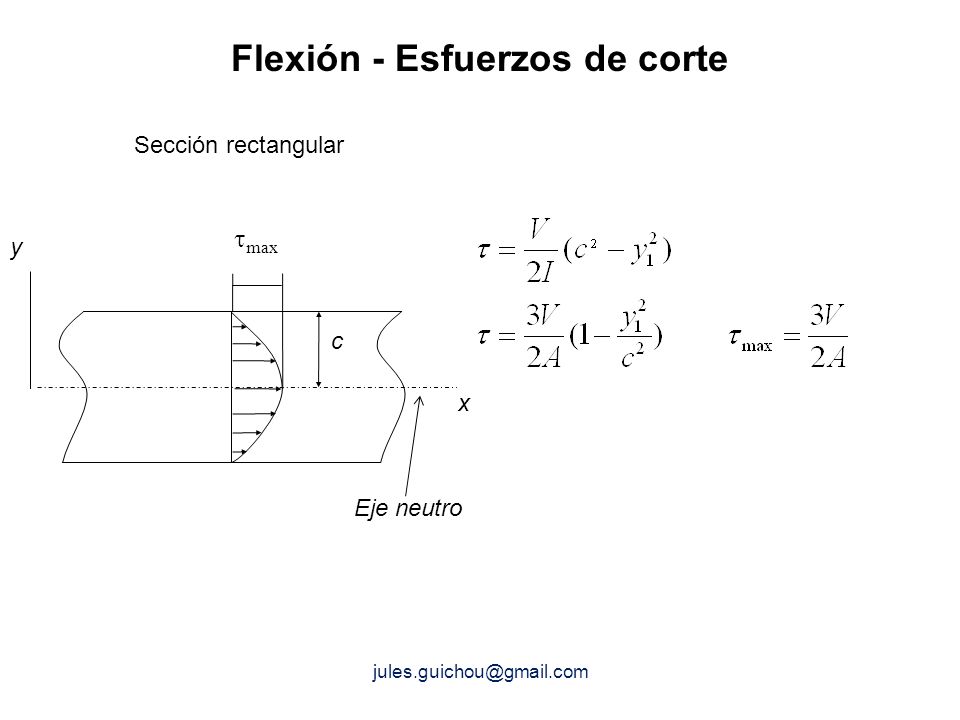

Sección rectangular y x c Eje neutro tmax

4 Determine en que punto se producen los mayores esfuerzos en la viga.

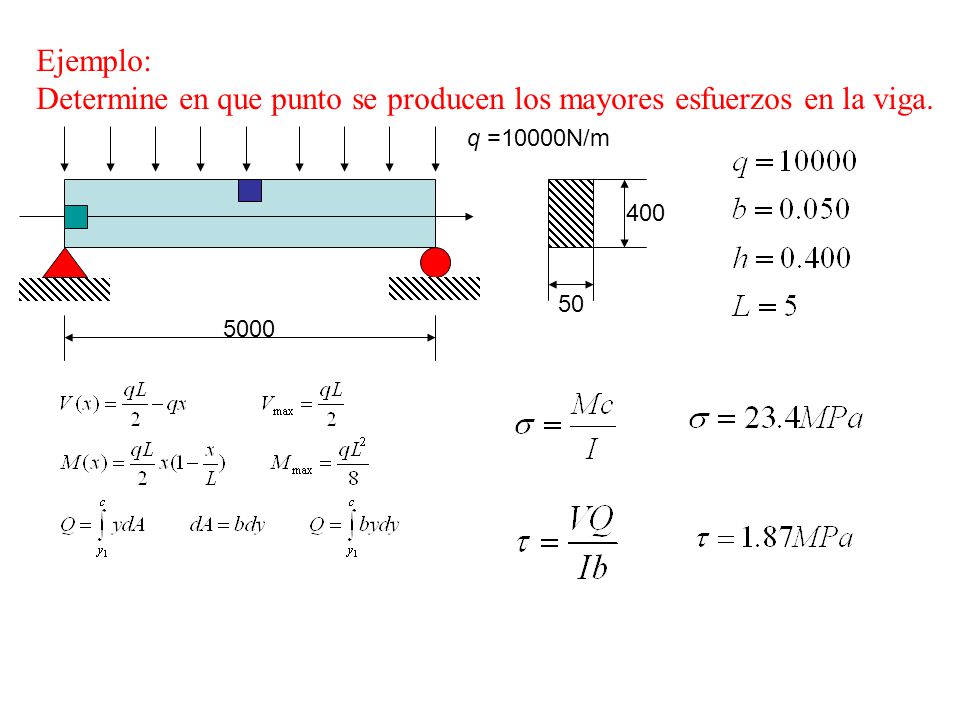

Ejemplo: Determine en que punto se producen los mayores esfuerzos en la viga. q =10000N/m 400 50 5000

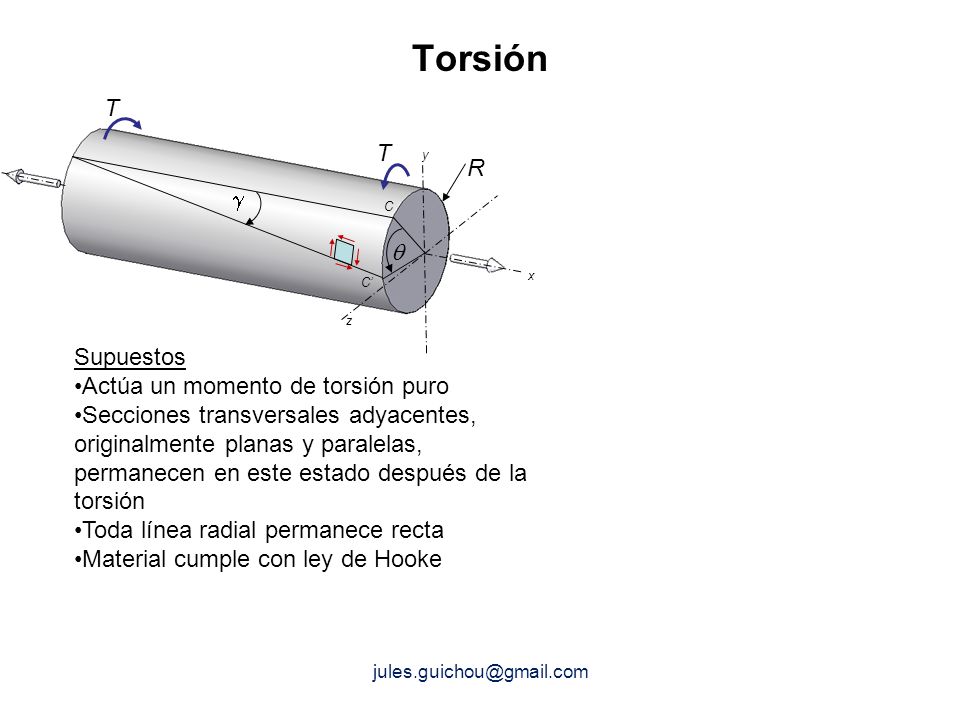

5 Torsión T R g q Supuestos Actúa un momento de torsión puro
z x y T Supuestos Actúa un momento de torsión puro Secciones transversales adyacentes, originalmente planas y paralelas, permanecen en este estado después de la torsión Toda línea radial permanece recta Material cumple con ley de Hooke

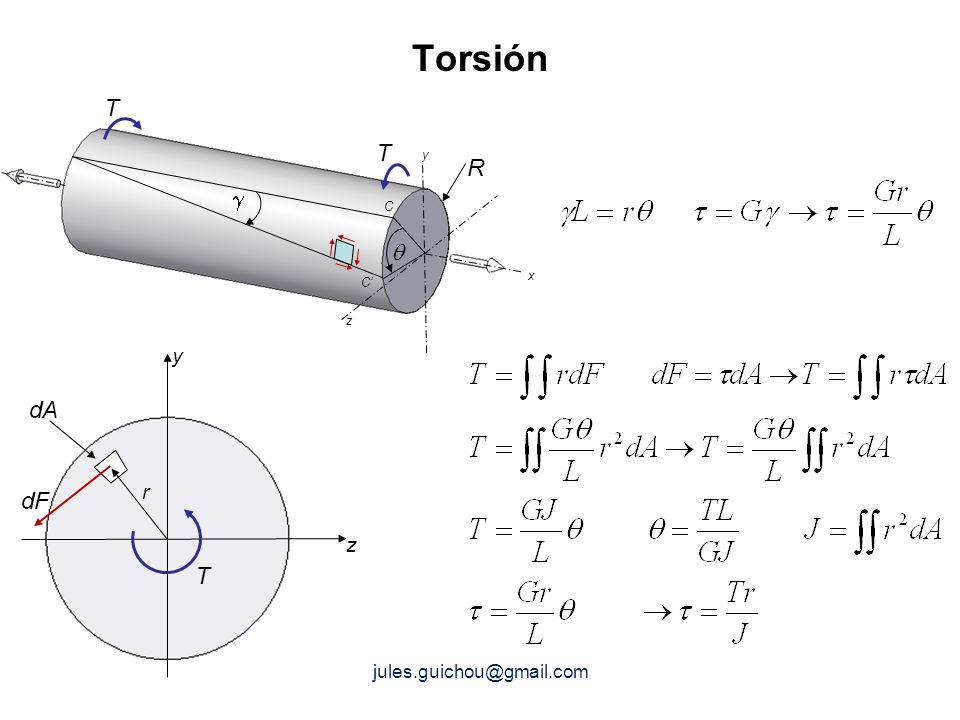

6 Torsión g q R C C’ z x y T dq dr dF dA r z y T

7 Tensiones combinadas determine el punto de mayor tensión

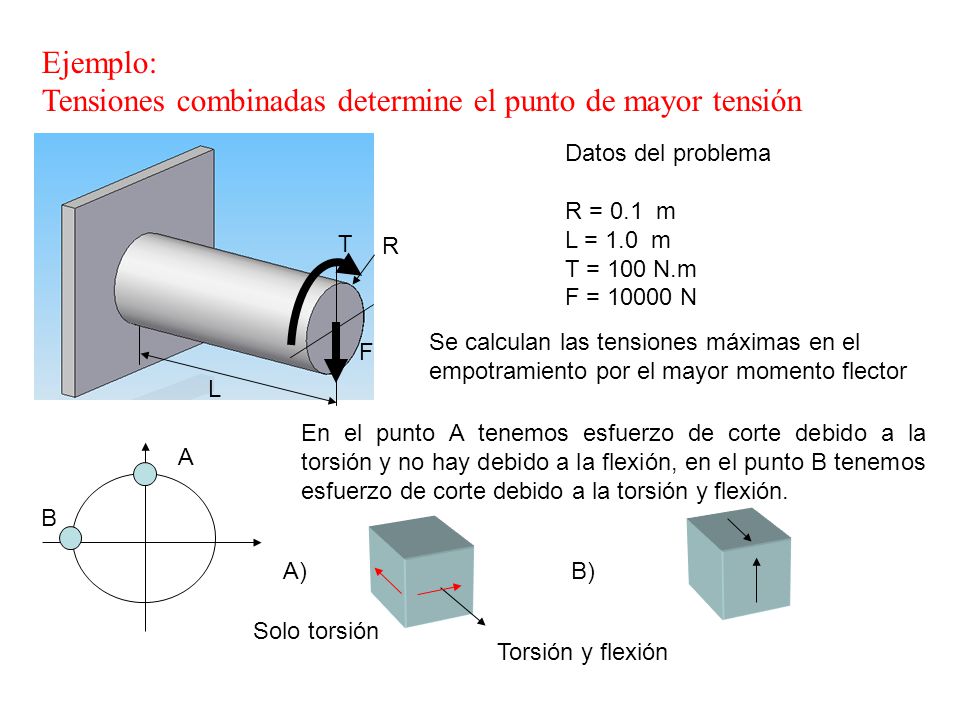

Ejemplo: Tensiones combinadas determine el punto de mayor tensión L R T F Datos del problema R = 0.1 m L = 1.0 m T = 100 N.m F = N Se calculan las tensiones máximas en el empotramiento por el mayor momento flector En el punto A tenemos esfuerzo de corte debido a la torsión y no hay debido a la flexión, en el punto B tenemos esfuerzo de corte debido a la torsión y flexión. A B A) B) Solo torsión Torsión y flexión

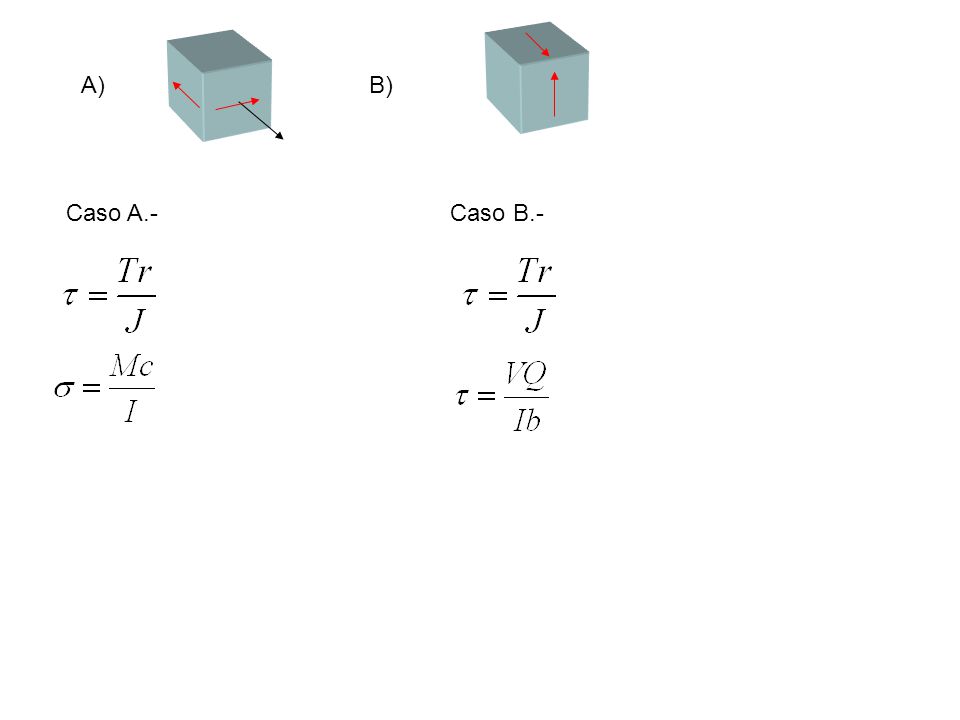

8 A) B) Caso A.- Caso B.-
