Metrología y Normalización INGENIERÍA MECATRÓNICA

Presentación del tema: "Metrología y Normalización INGENIERÍA MECATRÓNICA"— Transcripción de la presentación:

1 Metrología y Normalización INGENIERÍA MECATRÓNICA
2.1 Antecedentes Metrología y Normalización INGENIERÍA MECATRÓNICA MACervantes 2014

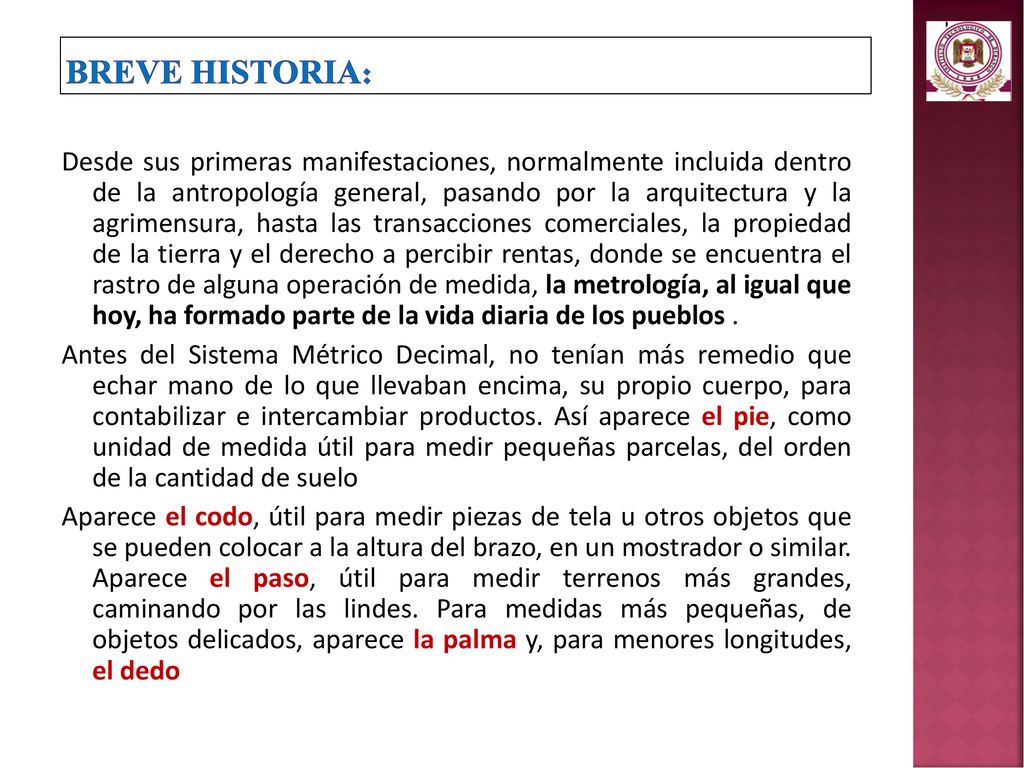

2 BREVE HISTORIA: Desde sus primeras manifestaciones, normalmente incluida dentro de la antropología general, pasando por la arquitectura y la agrimensura, hasta las transacciones comerciales, la propiedad de la tierra y el derecho a percibir rentas, donde se encuentra el rastro de alguna operación de medida, la metrología, al igual que hoy, ha formado parte de la vida diaria de los pueblos . Antes del Sistema Métrico Decimal, no tenían más remedio que echar mano de lo que llevaban encima, su propio cuerpo, para contabilizar e intercambiar productos. Así aparece el pie, como unidad de medida útil para medir pequeñas parcelas, del orden de la cantidad de suelo Aparece el codo, útil para medir piezas de tela u otros objetos que se pueden colocar a la altura del brazo, en un mostrador o similar. Aparece el paso, útil para medir terrenos más grandes, caminando por las lindes. Para medidas más pequeñas, de objetos delicados, aparece la palma y, para menores longitudes, el dedo

3 Pero hay un dedo más grueso que los demás, el pulgar, el cual puede incluirse en el anterior sistema haciendo que valga 4/3 de dedo normal. Con ello, el pie puede dividirse por 3 o por 4 según convenga. Y dividiendo la pulgada en 12 partes, se tiene la línea para medidas muy pequeñas Al necesitarse una correspondencia entre unas unidades y otras, aparecen las primeras equivalencias: una palma tiene cuatro dedos; un pie tiene cuatro palmas; un codo tiene un pie y medio, esto es, 6 palmas; y si a ese codo se le añade un pie más, tenemos el grado o medio paso que es igual, por tanto, a un codo más un pie, o dos pies y medio, o diez palmas; y por fin el paso que es la distancia entre dos apoyos del mismo pie al caminar. Así que una vez decidido cuanto mide un pie, o un codo, todas las demás medidas se obtienen a partir de él, con lo cual Puede hacerse un primer esbozo de un sistema antropométrico coherente,

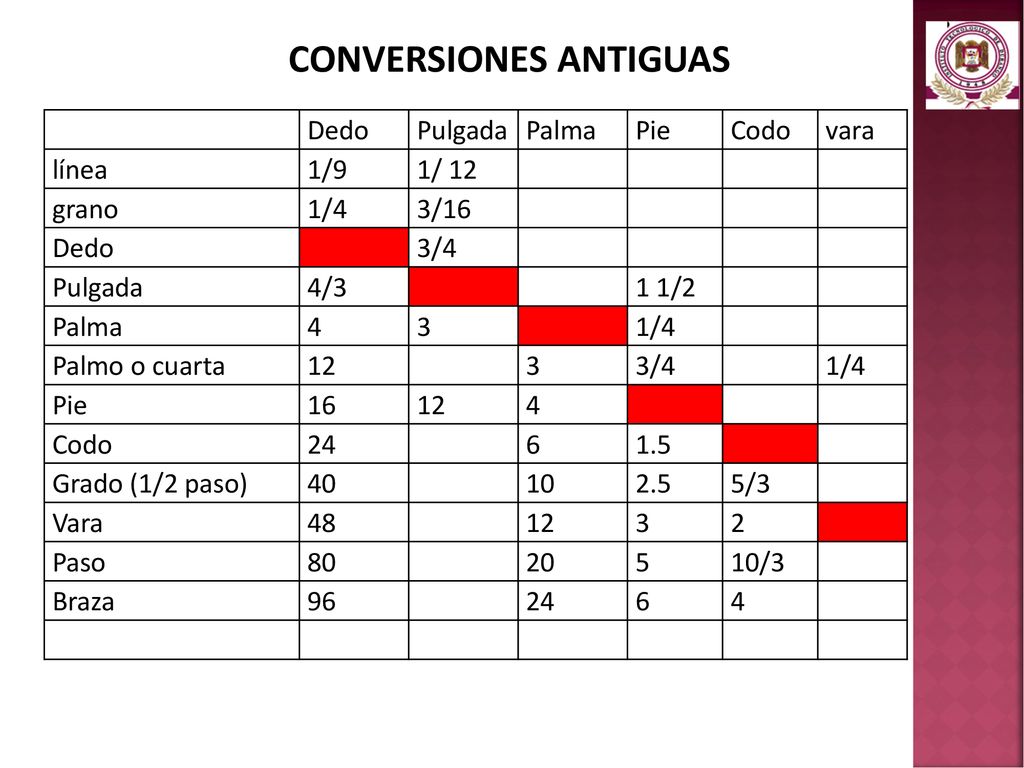

4 CONVERSIONES ANTIGUAS
Dedo Pulgada Palma Pie Codo vara línea 1/9 1/ 12 grano 1/4 3/16 3/4 4/3 1 1/2 4 3 Palmo o cuarta 12 16 24 6 1.5 Grado (1/2 paso) 40 10 2.5 5/3 Vara 48 2 Paso 80 20 5 10/3 Braza 96

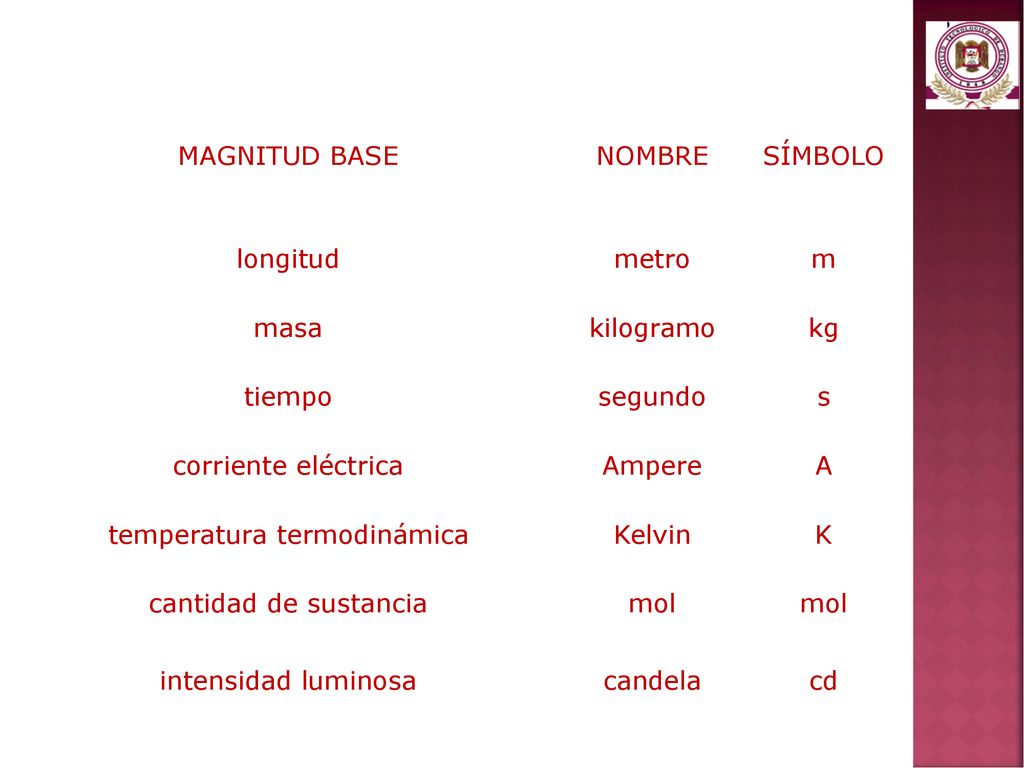

5 temperatura termodinámica
MAGNITUD BASE NOMBRE SÍMBOLO longitud metro m masa kilogramo kg tiempo segundo s corriente eléctrica Ampere A temperatura termodinámica Kelvin K cantidad de sustancia mol intensidad luminosa candela cd

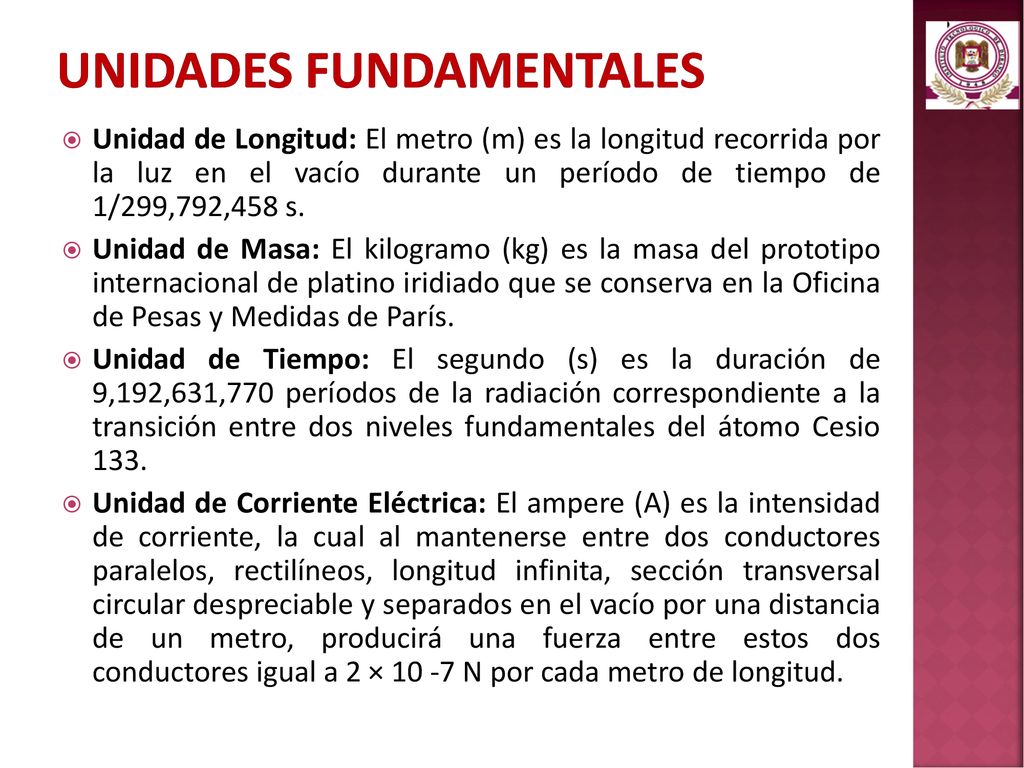

6 Unidades fundamentales
Unidad de Longitud: El metro (m) es la longitud recorrida por la luz en el vacío durante un período de tiempo de 1/299,792,458 s. Unidad de Masa: El kilogramo (kg) es la masa del prototipo internacional de platino iridiado que se conserva en la Oficina de Pesas y Medidas de París. Unidad de Tiempo: El segundo (s) es la duración de 9,192,631,770 períodos de la radiación correspondiente a la transición entre dos niveles fundamentales del átomo Cesio 133. Unidad de Corriente Eléctrica: El ampere (A) es la intensidad de corriente, la cual al mantenerse entre dos conductores paralelos, rectilíneos, longitud infinita, sección transversal circular despreciable y separados en el vacío por una distancia de un metro, producirá una fuerza entre estos dos conductores igual a 2 × N por cada metro de longitud.

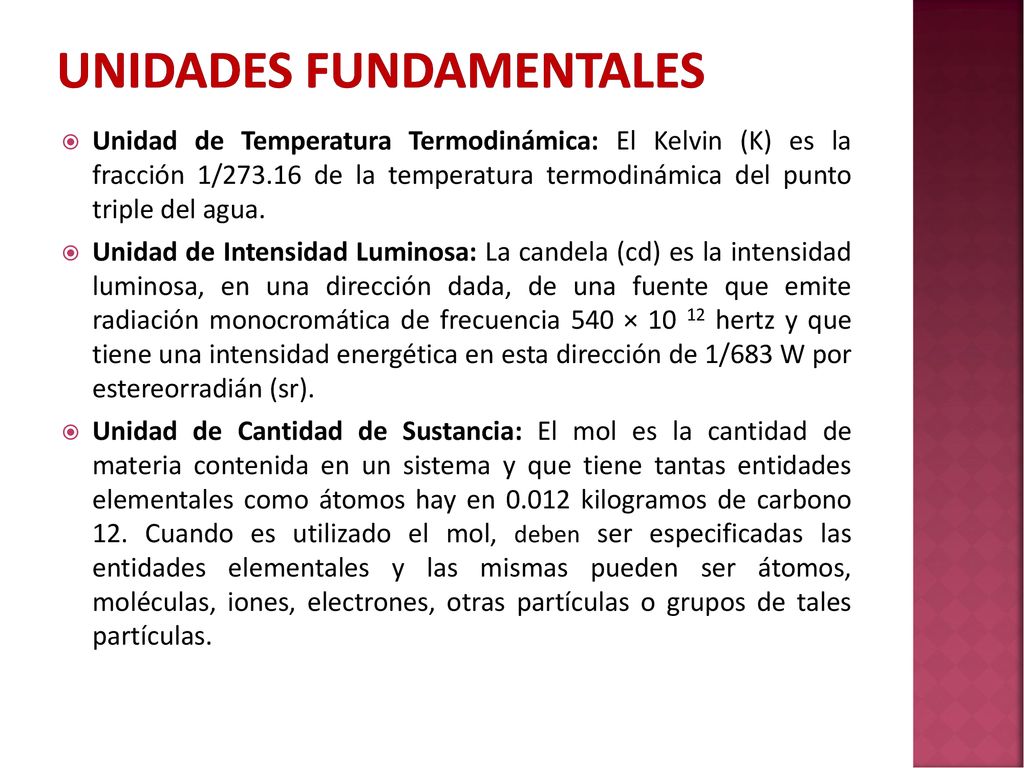

7 Unidades fundamentales
Unidad de Temperatura Termodinámica: El Kelvin (K) es la fracción 1/ de la temperatura termodinámica del punto triple del agua. Unidad de Intensidad Luminosa: La candela (cd) es la intensidad luminosa, en una dirección dada, de una fuente que emite radiación monocromática de frecuencia 540 × hertz y que tiene una intensidad energética en esta dirección de 1/683 W por estereorradián (sr). Unidad de Cantidad de Sustancia: El mol es la cantidad de materia contenida en un sistema y que tiene tantas entidades elementales como átomos hay en kilogramos de carbono 12. Cuando es utilizado el mol, deben ser especificadas las entidades elementales y las mismas pueden ser átomos, moléculas, iones, electrones, otras partículas o grupos de tales partículas.

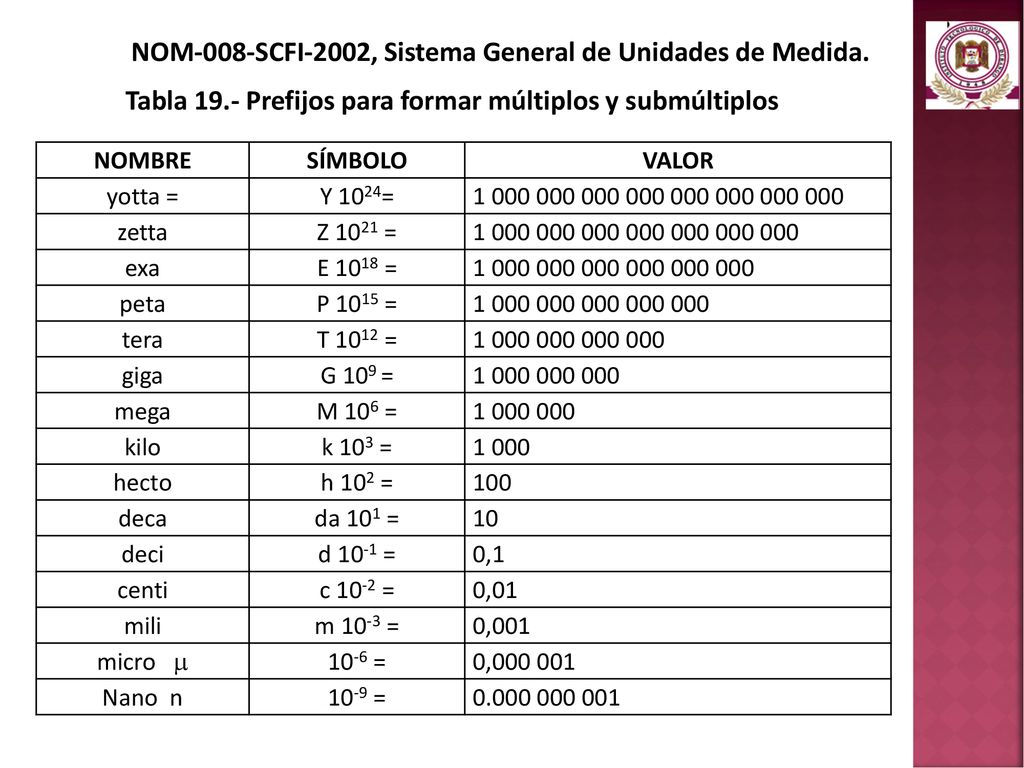

8 NOM-008-SCFI-2002, Sistema General de Unidades de Medida.
Tabla 19.- Prefijos para formar múltiplos y submúltiplos NOMBRE SÍMBOLO VALOR yotta = Y 1024= zetta Z 1021 = exa E 1018 = peta P 1015 = tera T 1012 = giga G 109 = mega M 106 = kilo k 103 = 1 000 hecto h 102 = 100 deca da 101 = 10 deci d 10-1 = 0,1 centi c 10-2 = 0,01 mili m 10-3 = 0,001 micro m 10-6 = 0, Nano n 10-9 =

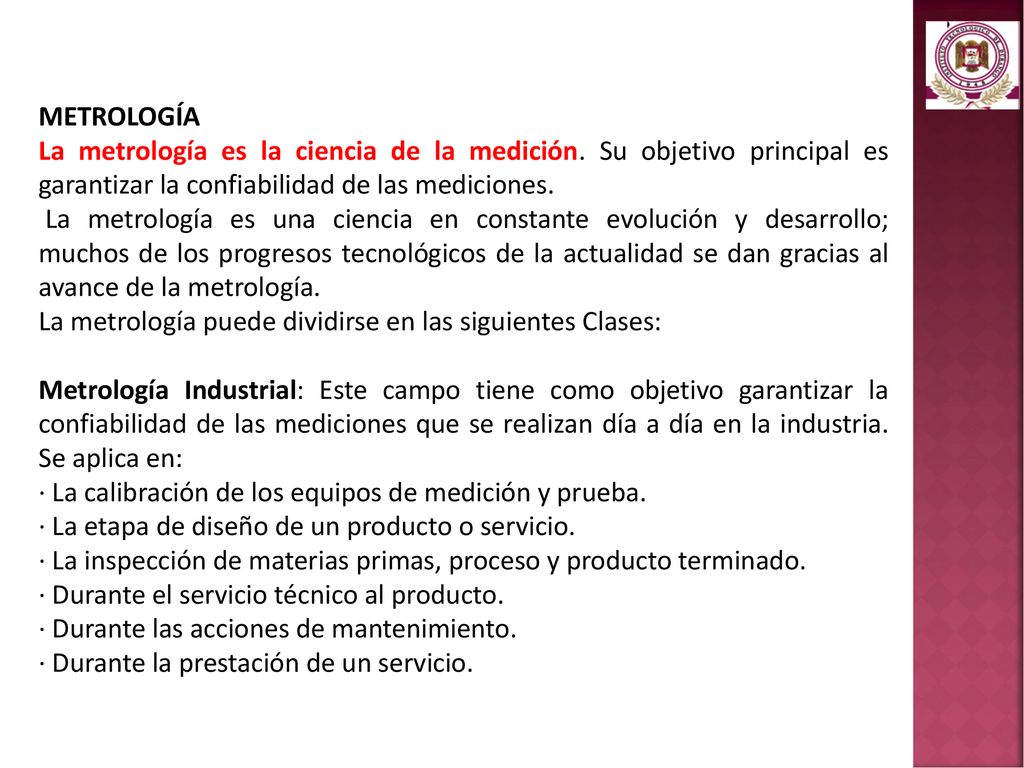

9 METROLOGÍA La metrología es la ciencia de la medición. Su objetivo principal es garantizar la confiabilidad de las mediciones. La metrología es una ciencia en constante evolución y desarrollo; muchos de los progresos tecnológicos de la actualidad se dan gracias al avance de la metrología. La metrología puede dividirse en las siguientes Clases: Metrología Industrial: Este campo tiene como objetivo garantizar la confiabilidad de las mediciones que se realizan día a día en la industria. Se aplica en: · La calibración de los equipos de medición y prueba. · La etapa de diseño de un producto o servicio. · La inspección de materias primas, proceso y producto terminado. · Durante el servicio técnico al producto. · Durante las acciones de mantenimiento. · Durante la prestación de un servicio.

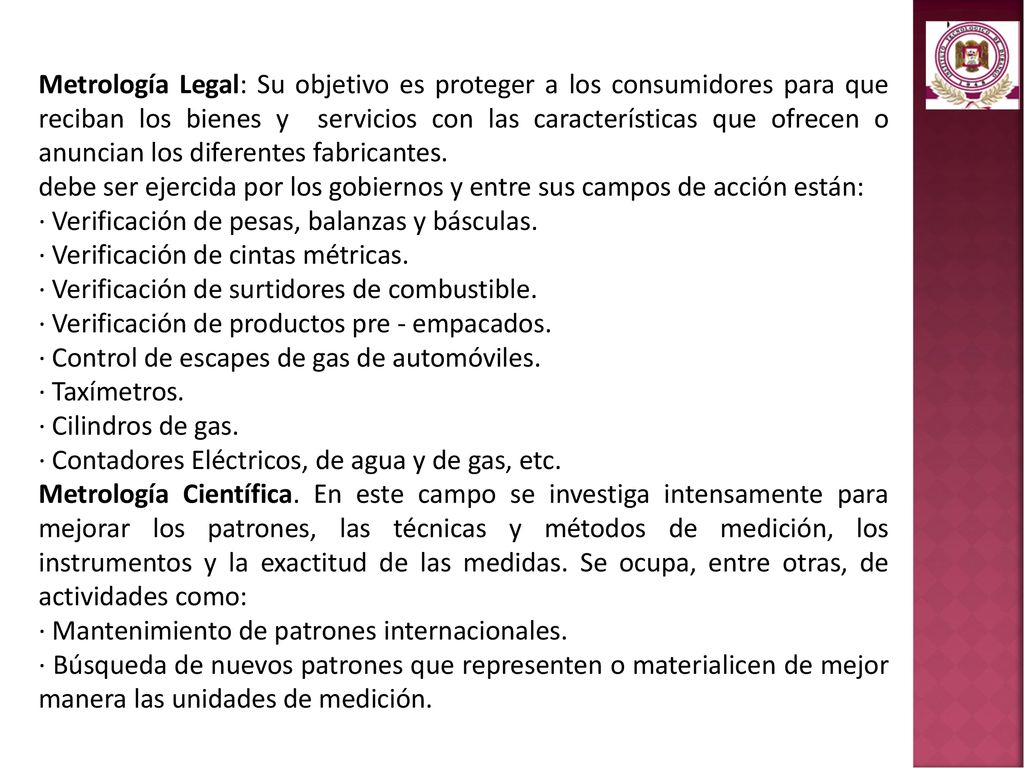

10 Metrología Legal: Su objetivo es proteger a los consumidores para que reciban los bienes y servicios con las características que ofrecen o anuncian los diferentes fabricantes. debe ser ejercida por los gobiernos y entre sus campos de acción están: · Verificación de pesas, balanzas y básculas. · Verificación de cintas métricas. · Verificación de surtidores de combustible. · Verificación de productos pre - empacados. · Control de escapes de gas de automóviles. · Taxímetros. · Cilindros de gas. · Contadores Eléctricos, de agua y de gas, etc. Metrología Científica. En este campo se investiga intensamente para mejorar los patrones, las técnicas y métodos de medición, los instrumentos y la exactitud de las medidas. Se ocupa, entre otras, de actividades como: · Mantenimiento de patrones internacionales. · Búsqueda de nuevos patrones que representen o materialicen de mejor manera las unidades de medición.

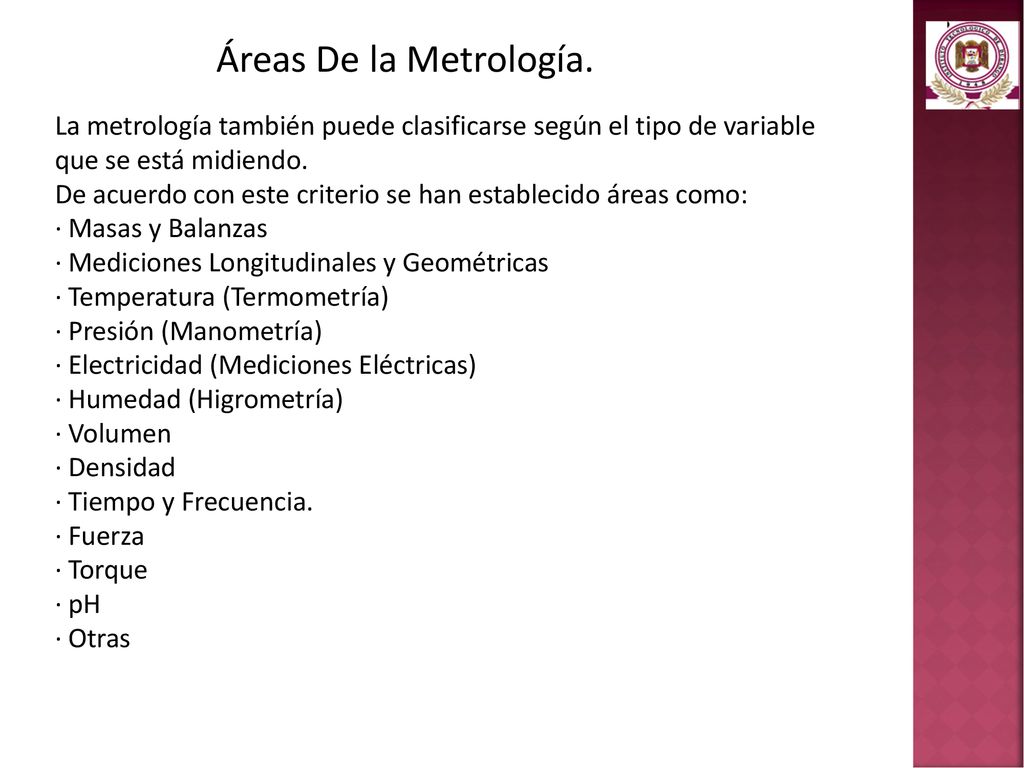

11 Áreas De la Metrología. La metrología también puede clasificarse según el tipo de variable que se está midiendo. De acuerdo con este criterio se han establecido áreas como: · Masas y Balanzas · Mediciones Longitudinales y Geométricas · Temperatura (Termometría) · Presión (Manometría) · Electricidad (Mediciones Eléctricas) · Humedad (Higrometría) · Volumen · Densidad · Tiempo y Frecuencia. · Fuerza · Torque · pH · Otras

12 MEDICIÓN [V.I.M 2.1]: Conjunto de operaciones cuyo objetivo es determinar el valor de una magnitud ó cantidad. De acuerdo con la definición anterior, la medición de una magnitud física consiste en asignar un número a dicha cantidad. En otras palabras, es una evaluación cuantitativa de la misma. La medición se puede pensar como un proceso. El insumo o entrada del proceso es la definición de la magnitud por medir (¿qué se va a medir?). A partir de este insumo una persona opera un instrumento siguiendo un método de medición, todo esto enmarcado dentro un medio ambiente. El producto del proceso es un valor numérico llamado resultado de medición.

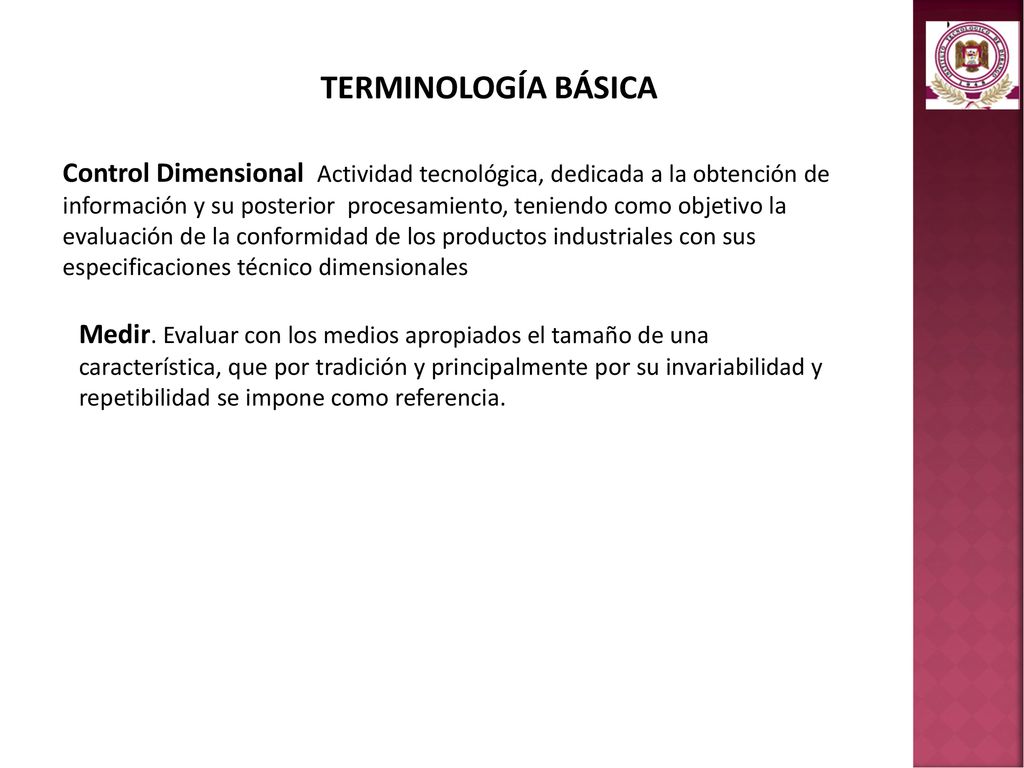

13 TERMINOLOGÍA BÁSICA Control Dimensional Actividad tecnológica, dedicada a la obtención de información y su posterior procesamiento, teniendo como objetivo la evaluación de la conformidad de los productos industriales con sus especificaciones técnico dimensionales Medir. Evaluar con los medios apropiados el tamaño de una característica, que por tradición y principalmente por su invariabilidad y repetibilidad se impone como referencia.

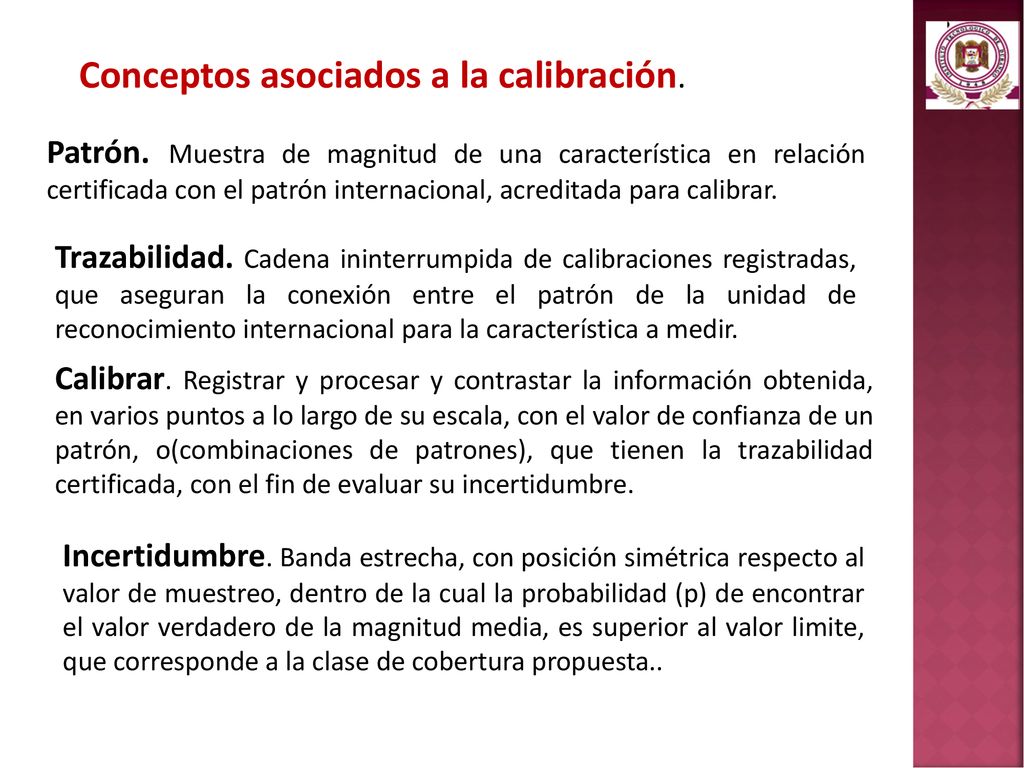

14 Conceptos asociados a la calibración.
Patrón. Muestra de magnitud de una característica en relación certificada con el patrón internacional, acreditada para calibrar. Trazabilidad. Cadena ininterrumpida de calibraciones registradas, que aseguran la conexión entre el patrón de la unidad de reconocimiento internacional para la característica a medir. Calibrar. Registrar y procesar y contrastar la información obtenida, en varios puntos a lo largo de su escala, con el valor de confianza de un patrón, o(combinaciones de patrones), que tienen la trazabilidad certificada, con el fin de evaluar su incertidumbre. Incertidumbre. Banda estrecha, con posición simétrica respecto al valor de muestreo, dentro de la cual la probabilidad (p) de encontrar el valor verdadero de la magnitud media, es superior al valor limite, que corresponde a la clase de cobertura propuesta..

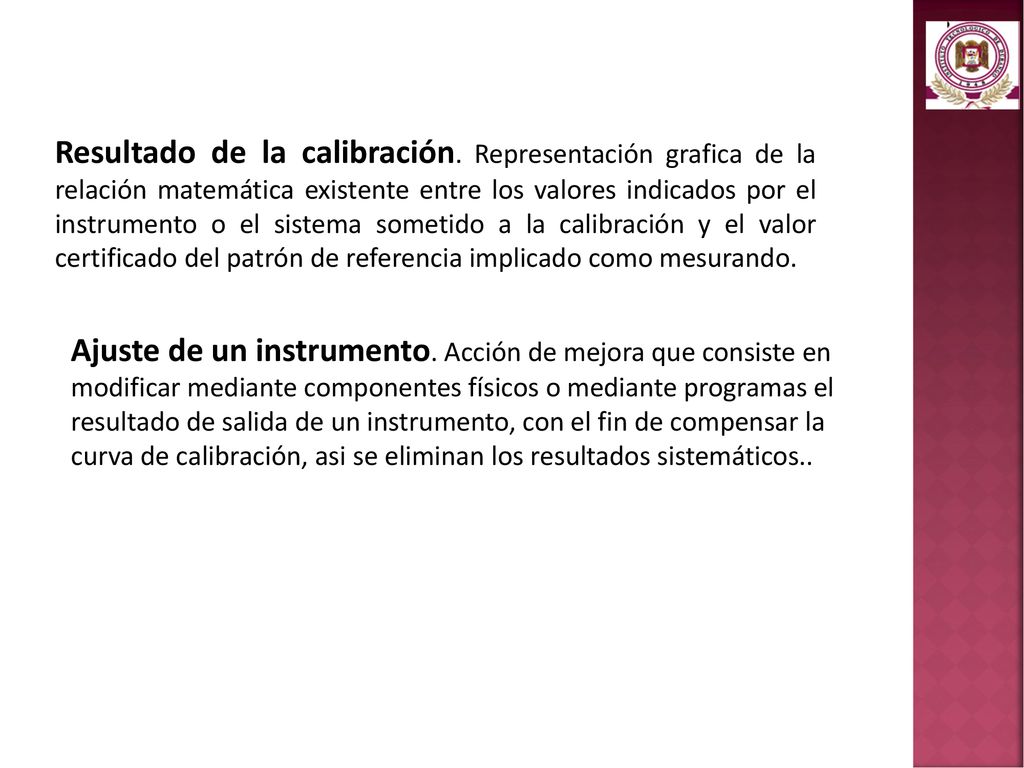

15 Resultado de la calibración
Resultado de la calibración. Representación grafica de la relación matemática existente entre los valores indicados por el instrumento o el sistema sometido a la calibración y el valor certificado del patrón de referencia implicado como mesurando. Ajuste de un instrumento. Acción de mejora que consiste en modificar mediante componentes físicos o mediante programas el resultado de salida de un instrumento, con el fin de compensar la curva de calibración, asi se eliminan los resultados sistemáticos..

16 Términos y conceptos asociados a un instrumento .
Estabilidad. Capacidad de un instrumento de medida de conservar sus características metrológicas en el tiempo.. Mantenibilidad . Expresa la probabilidad de que, bajo las condiciones establecidas de su uso y mantenimiento, el equipo conserve su capacidad para realizar las funciones requeridas. Términos asociados a un proceso de medición Repetibilidad. Termino que define el intervalo de incertidumbre de los resultados de la medición repetitiva de un mismo mesurando bajo las mismas condiciones. Reproducibilidad. Termino que define el intervalo de incertidumbre de los resultados de la medición repetitiva de un mismo mesurando, bajo condiciones cambiantes

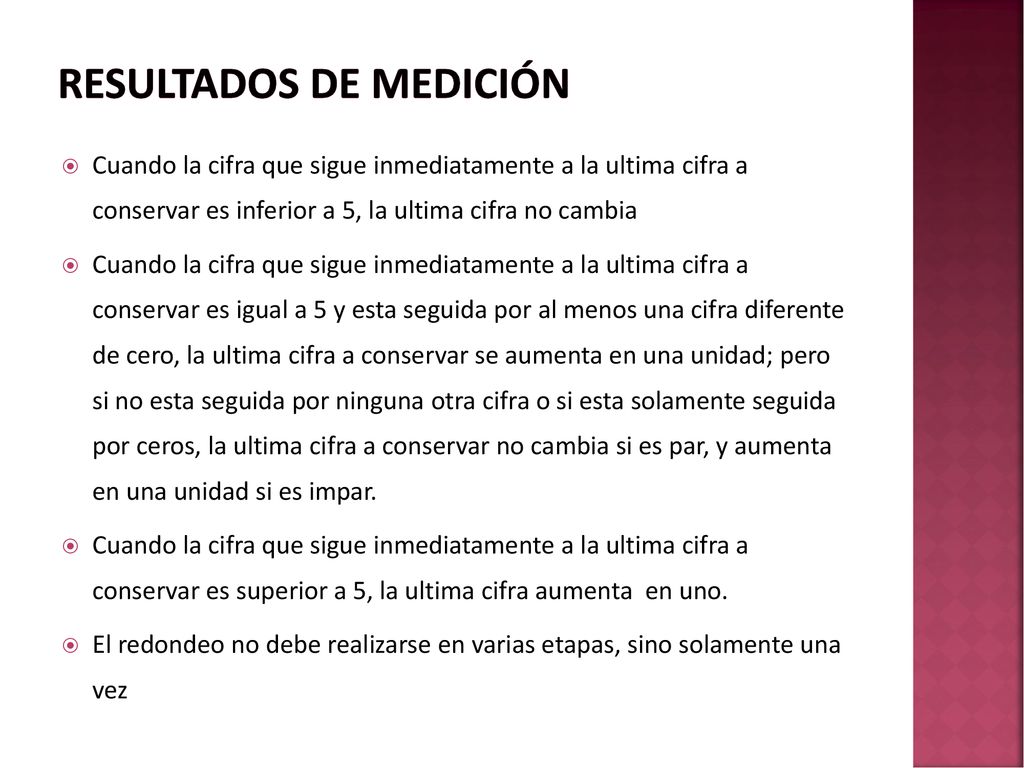

17 Resultados de medición
Cuando la cifra que sigue inmediatamente a la ultima cifra a conservar es inferior a 5, la ultima cifra no cambia Cuando la cifra que sigue inmediatamente a la ultima cifra a conservar es igual a 5 y esta seguida por al menos una cifra diferente de cero, la ultima cifra a conservar se aumenta en una unidad; pero si no esta seguida por ninguna otra cifra o si esta solamente seguida por ceros, la ultima cifra a conservar no cambia si es par, y aumenta en una unidad si es impar. Cuando la cifra que sigue inmediatamente a la ultima cifra a conservar es superior a 5, la ultima cifra aumenta en uno. El redondeo no debe realizarse en varias etapas, sino solamente una vez

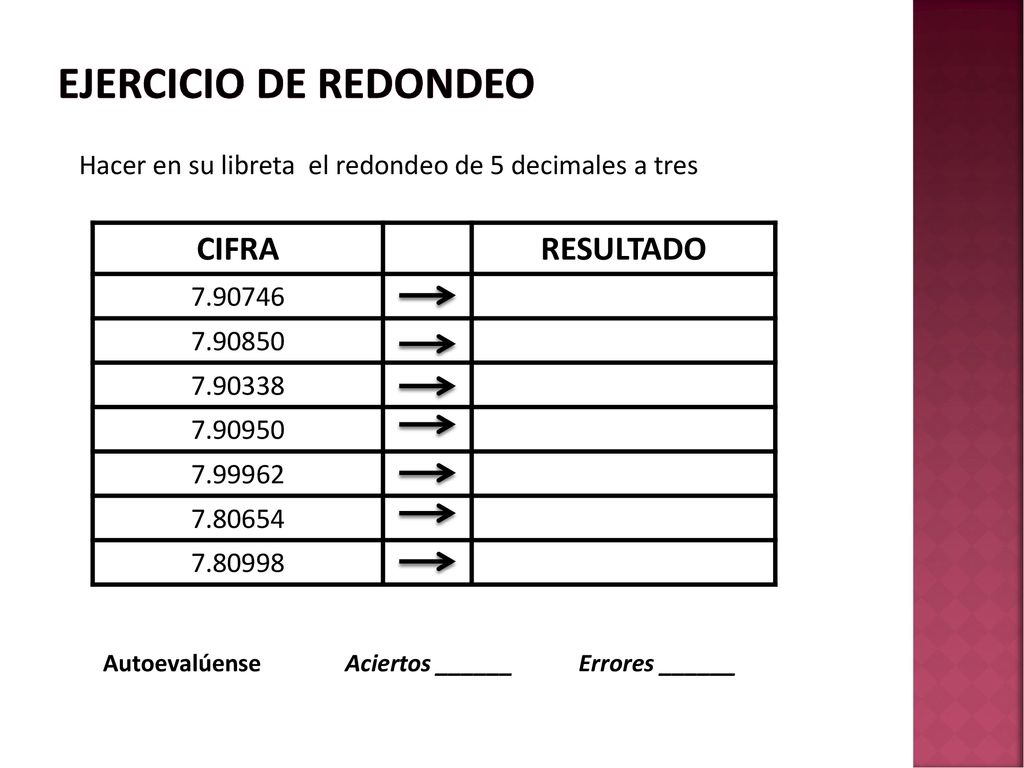

18 Ejercicio de redondeo CIFRA RESULTADO
Hacer en su libreta el redondeo de 5 decimales a tres CIFRA RESULTADO 7.907 7.908 7.903 7.910 8.000 7.806 7.810 Autoevalúense Aciertos ______ Errores ______

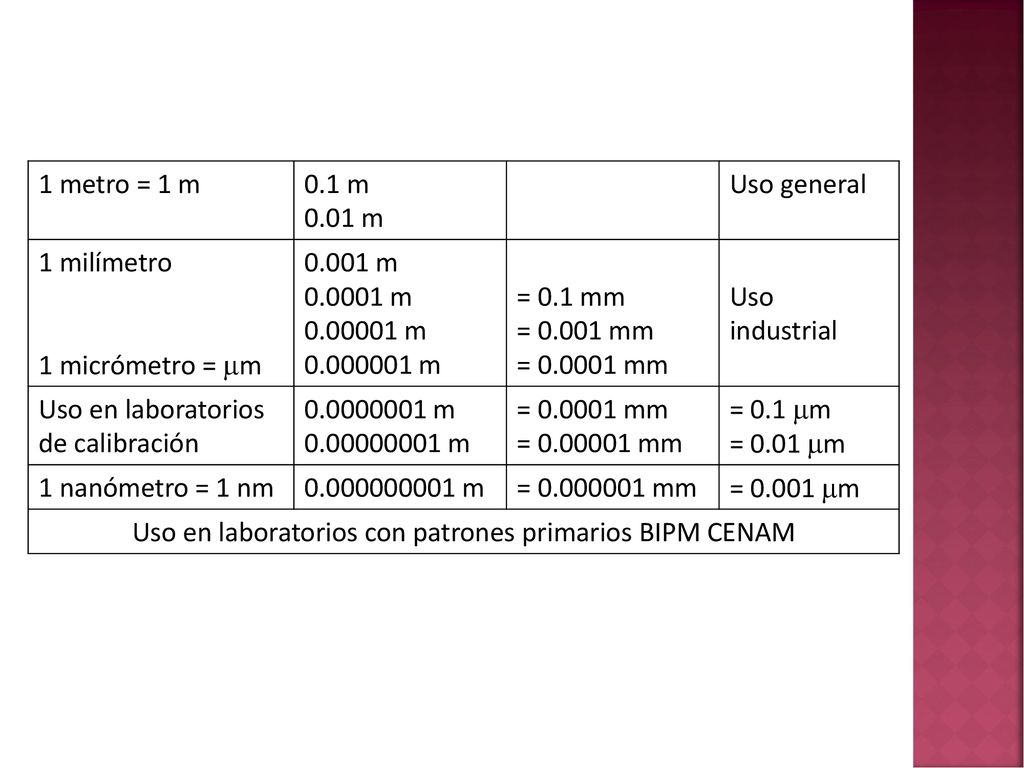

19 Uso en laboratorios con patrones primarios BIPM CENAM
1 metro = 1 m 0.1 m 0.01 m Uso general 1 milímetro 1 micrómetro = mm 0.001 m m m m = 0.1 mm = mm = mm Uso industrial Uso en laboratorios de calibración m m = mm = 0.01 mm 1 nanómetro = 1 nm m = mm Uso en laboratorios con patrones primarios BIPM CENAM

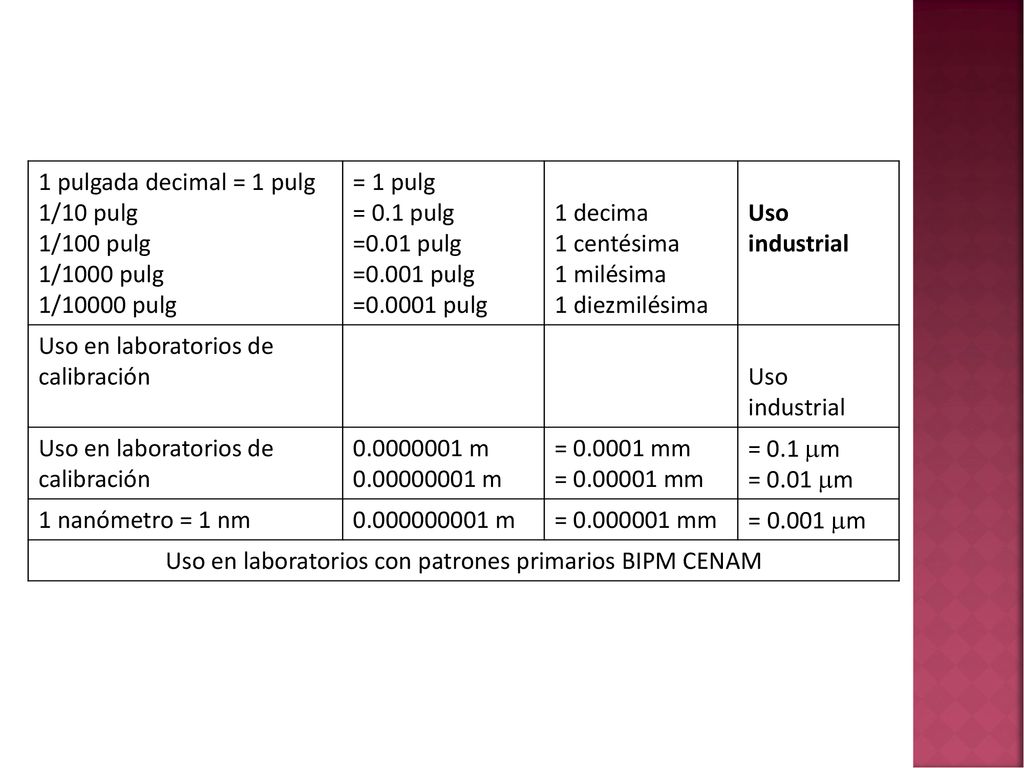

20 Uso en laboratorios con patrones primarios BIPM CENAM
1 pulgada decimal = 1 pulg 1/10 pulg 1/100 pulg 1/1000 pulg 1/10000 pulg = 1 pulg = 0.1 pulg =0.01 pulg =0.001 pulg = pulg 1 decima 1 centésima 1 milésima 1 diezmilésima Uso industrial Uso en laboratorios de calibración m m = mm = mm = 0.1 mm = 0.01 mm 1 nanómetro = 1 nm m = mm = mm Uso en laboratorios con patrones primarios BIPM CENAM

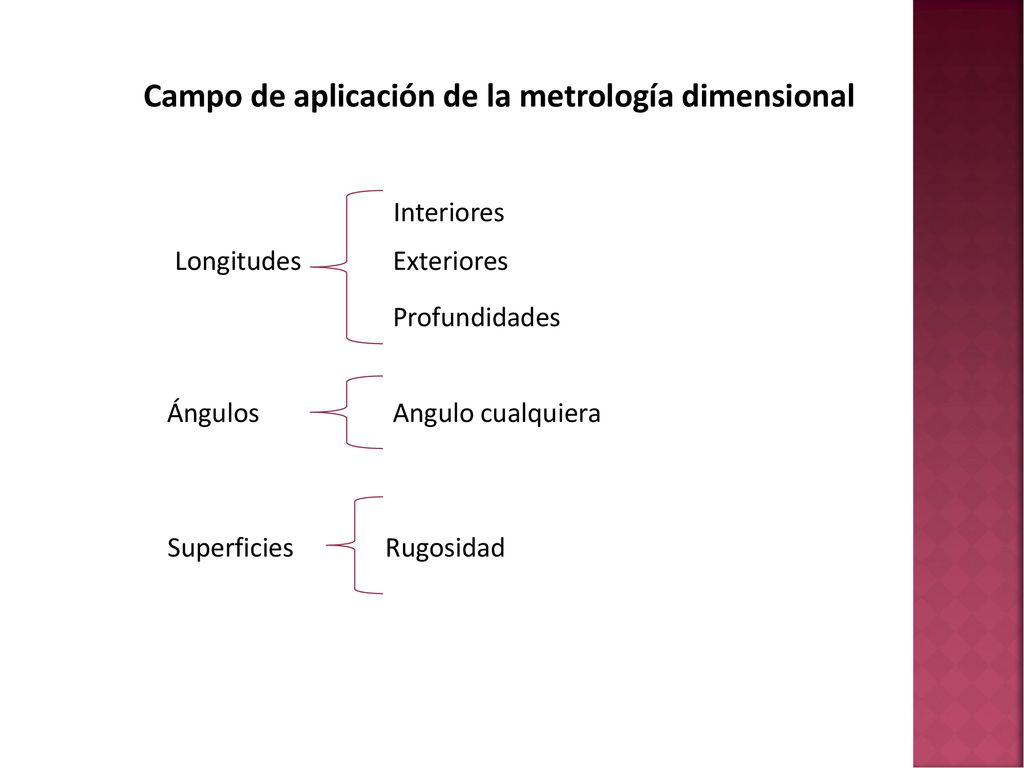

21 Campo de aplicación de la metrología dimensional
Interiores Longitudes Exteriores Profundidades Ángulos Angulo cualquiera Superficies Rugosidad

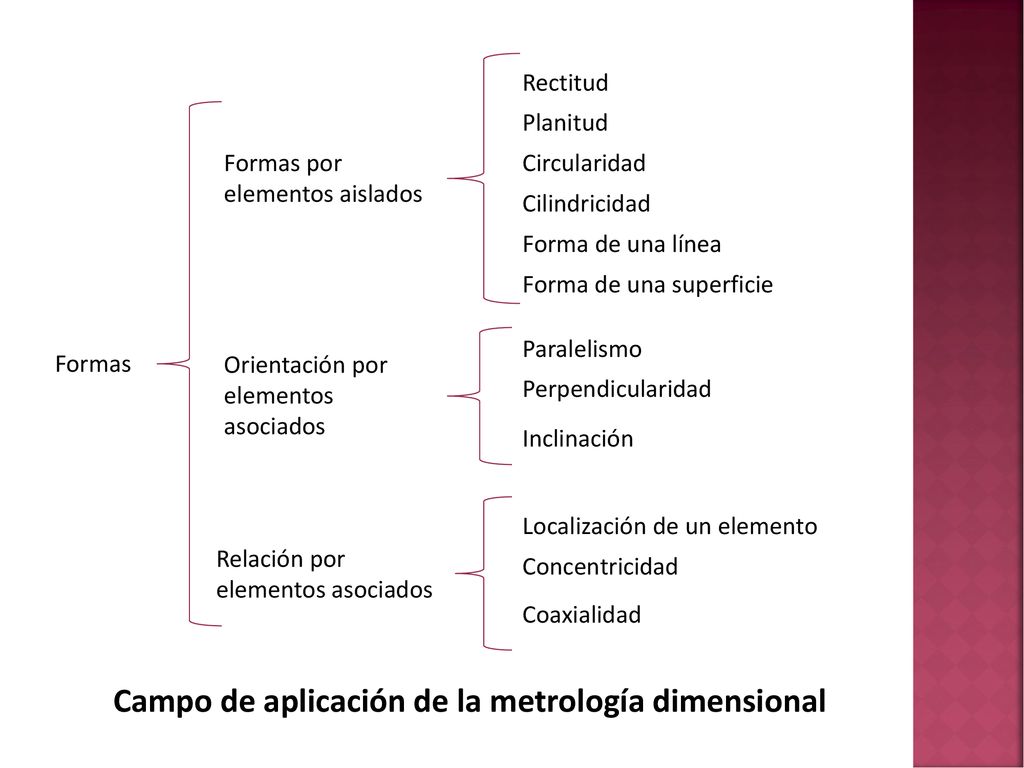

22 Campo de aplicación de la metrología dimensional
Rectitud Planitud Formas por elementos aislados Circularidad Cilindricidad Forma de una línea Forma de una superficie Paralelismo Formas Orientación por elementos asociados Perpendicularidad Inclinación Localización de un elemento Relación por elementos asociados Concentricidad Coaxialidad Campo de aplicación de la metrología dimensional
