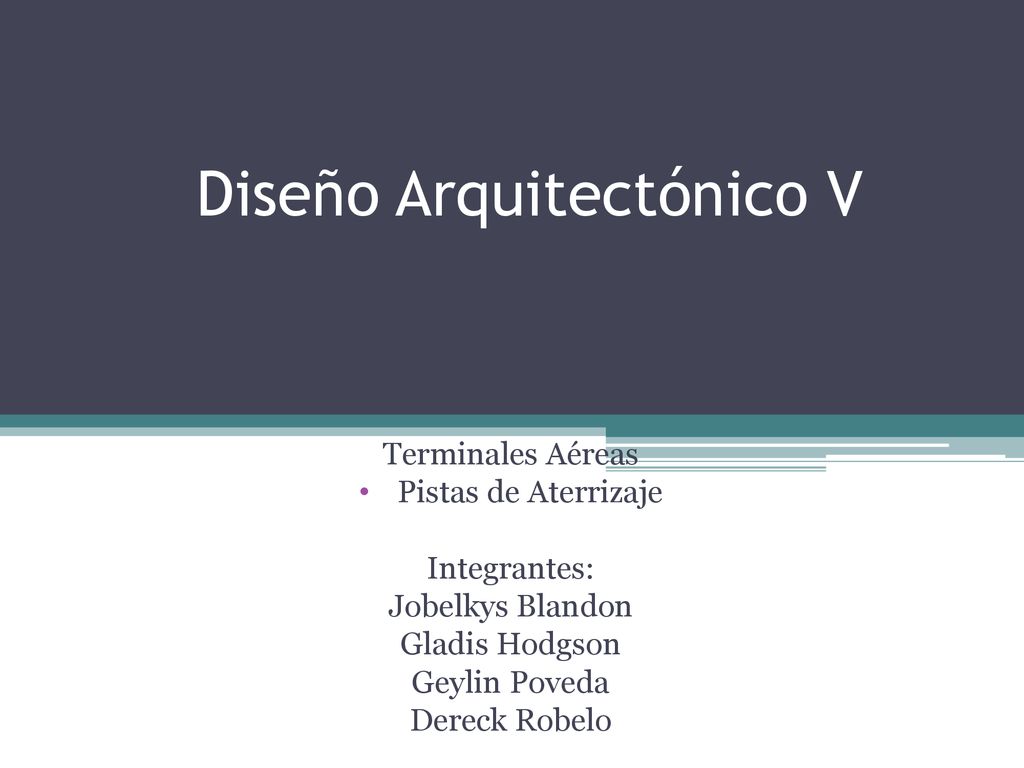

1 Diseño Arquitectónico V
Terminales Aéreas Pistas de Aterrizaje Integrantes: Jobelkys Blandon Gladis Hodgson Geylin Poveda Dereck Robelo

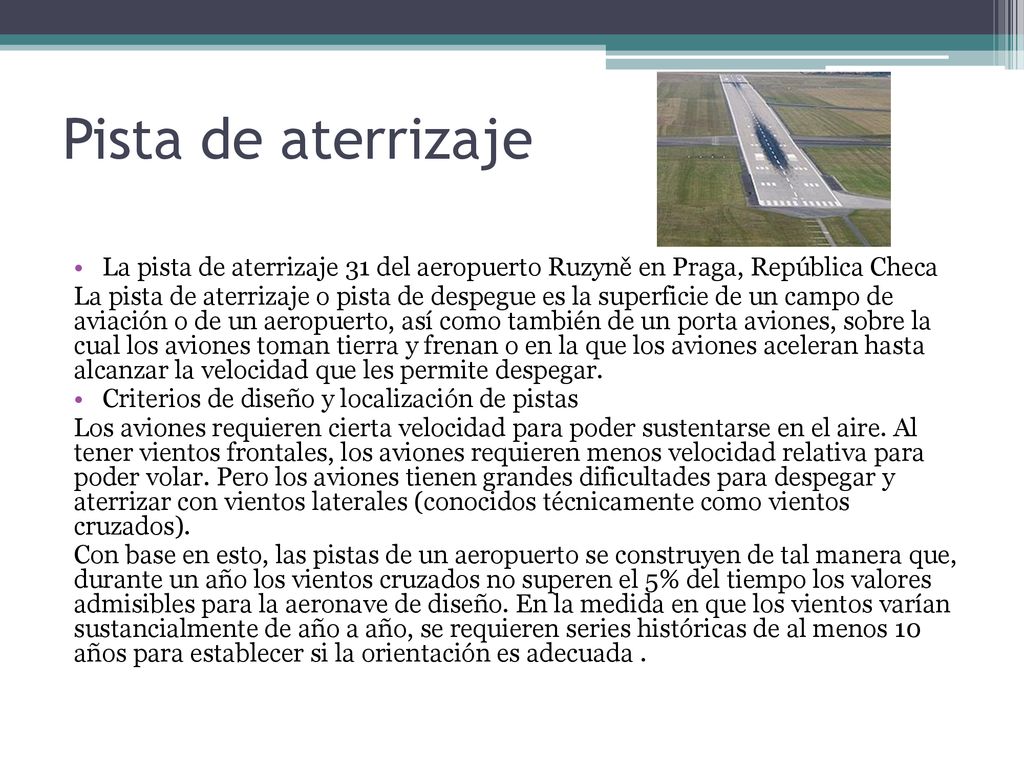

2 Pista de aterrizaje La pista de aterrizaje 31 del aeropuerto Ruzyně en Praga, República Checa La pista de aterrizaje o pista de despegue es la superficie de un campo de aviación o de un aeropuerto, así como también de un porta aviones, sobre la cual los aviones toman tierra y frenan o en la que los aviones aceleran hasta alcanzar la velocidad que les permite despegar. Criterios de diseño y localización de pistas Los aviones requieren cierta velocidad para poder sustentarse en el aire. Al tener vientos frontales, los aviones requieren menos velocidad relativa para poder volar. Pero los aviones tienen grandes dificultades para despegar y aterrizar con vientos laterales (conocidos técnicamente como vientos cruzados). Con base en esto, las pistas de un aeropuerto se construyen de tal manera que, durante un año los vientos cruzados no superen el 5% del tiempo los valores admisibles para la aeronave de diseño. En la medida en que los vientos varían sustancialmente de año a año, se requieren series históricas de al menos 10 años para establecer si la orientación es adecuada .

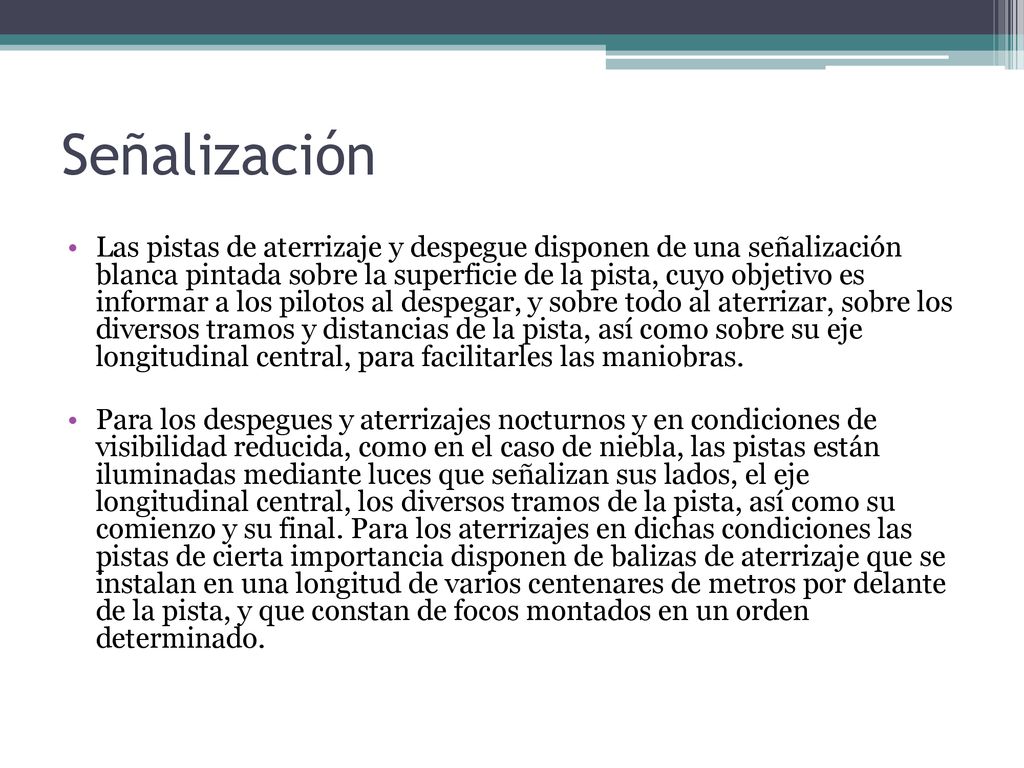

3 Señalización Las pistas de aterrizaje y despegue disponen de una señalización blanca pintada sobre la superficie de la pista, cuyo objetivo es informar a los pilotos al despegar, y sobre todo al aterrizar, sobre los diversos tramos y distancias de la pista, así como sobre su eje longitudinal central, para facilitarles las maniobras. Para los despegues y aterrizajes nocturnos y en condiciones de visibilidad reducida, como en el caso de niebla, las pistas están iluminadas mediante luces que señalizan sus lados, el eje longitudinal central, los diversos tramos de la pista, así como su comienzo y su final. Para los aterrizajes en dichas condiciones las pistas de cierta importancia disponen de balizas de aterrizaje que se instalan en una longitud de varios centenares de metros por delante de la pista, y que constan de focos montados en un orden determinado.

4 Pavimento En aeropuertos importantes, las pistas están hechas generalmente en un pavimento de asfalto u hormigón. El grosor de la base de la pista depende del tipo y tamaño de los aviones que la utilizarán y de la composición de la demanda. Así, por ejemplo, las pistas destinadas a los grandes aviones requieren una base extremadamente gruesa (entre 15 y 51 cm aproximadamente) resistente para soportar el peso elevado de tales aparatos. Sin embargo, los campos de aterrizaje de poca envergadura, de ciudades pequeñas, a menudo son de tierra, césped, afirmado, hierba o gravilla. El paquete estructural de un pavimento rígido para pistas de aeródromos se compone de una base de hormigón simple (o armado, en las intersecciones con otras pistas y salidas) que distribuye las tensiones al suelo natural compactado (o subrasante). Si la masa de la aeronave de diseño superare las 100 mil libras, se incluye una capa intermedia de material estabilizado que distribuye uniformemente la carga de la losa y reduce los daños por congelamiento y deshielo.

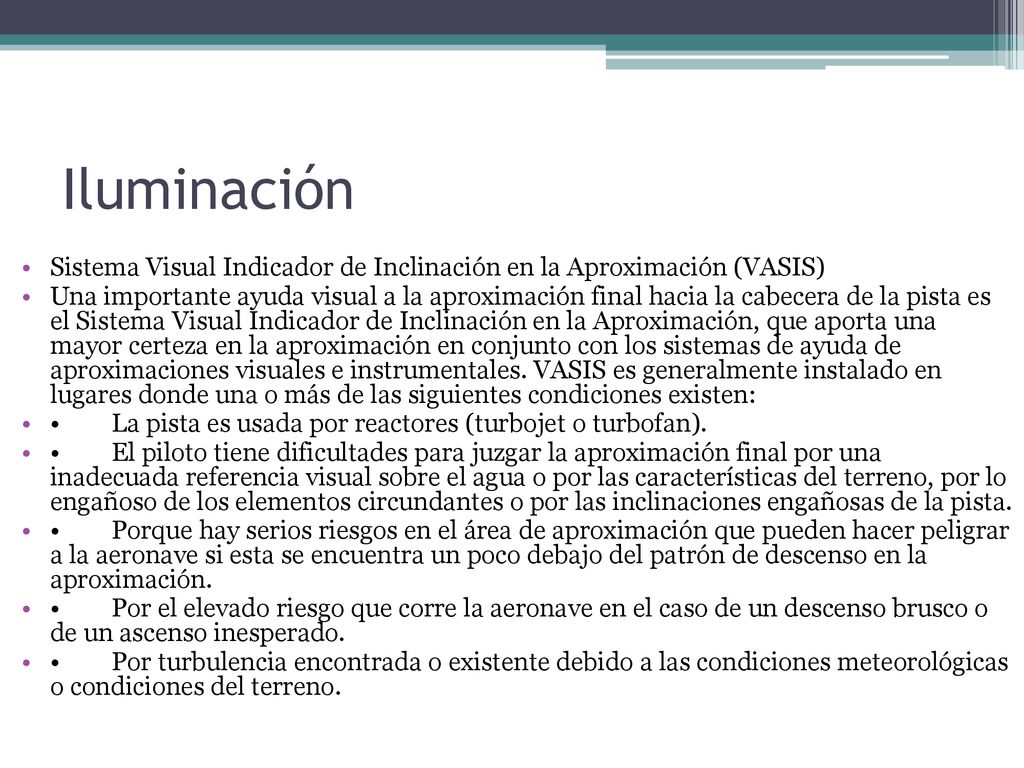

5 Iluminación Sistema Visual Indicador de Inclinación en la Aproximación (VASIS) Una importante ayuda visual a la aproximación final hacia la cabecera de la pista es el Sistema Visual Indicador de Inclinación en la Aproximación, que aporta una mayor certeza en la aproximación en conjunto con los sistemas de ayuda de aproximaciones visuales e instrumentales. VASIS es generalmente instalado en lugares donde una o más de las siguientes condiciones existen: • La pista es usada por reactores (turbojet o turbofan). • El piloto tiene dificultades para juzgar la aproximación final por una inadecuada referencia visual sobre el agua o por las características del terreno, por lo engañoso de los elementos circundantes o por las inclinaciones engañosas de la pista. • Porque hay serios riesgos en el área de aproximación que pueden hacer peligrar a la aeronave si esta se encuentra un poco debajo del patrón de descenso en la aproximación. • Por el elevado riesgo que corre la aeronave en el caso de un descenso brusco o de un ascenso inesperado. • Por turbulencia encontrada o existente debido a las condiciones meteorológicas o condiciones del terreno.

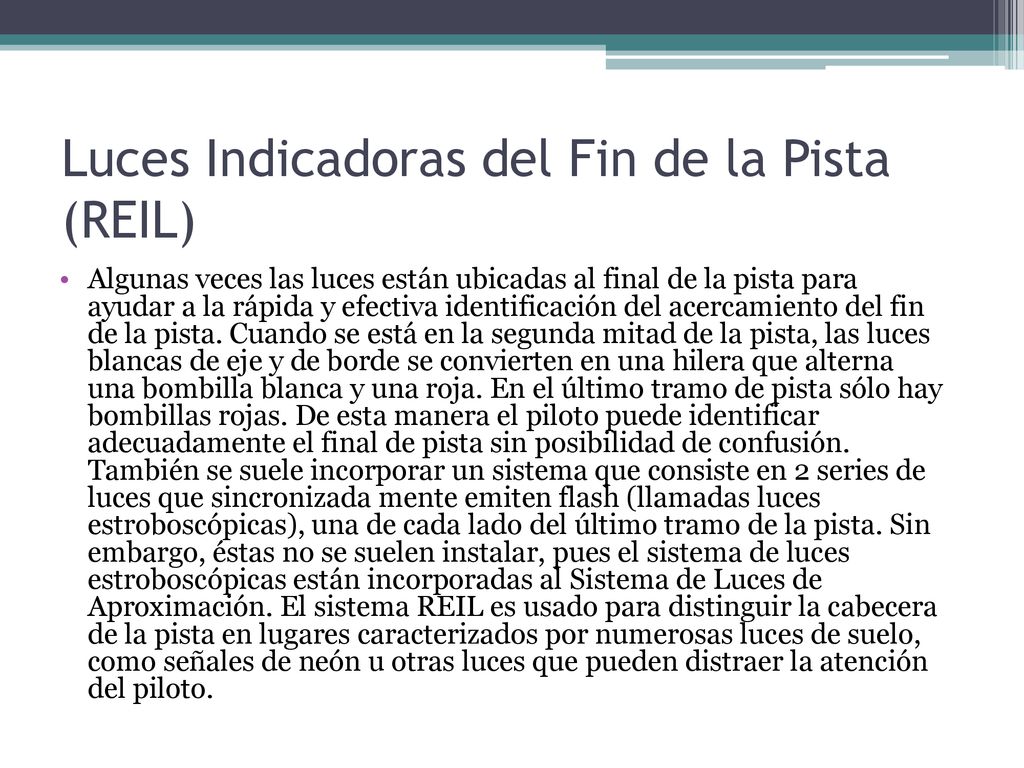

6 Luces Indicadoras del Fin de la Pista (REIL)
Algunas veces las luces están ubicadas al final de la pista para ayudar a la rápida y efectiva identificación del acercamiento del fin de la pista. Cuando se está en la segunda mitad de la pista, las luces blancas de eje y de borde se convierten en una hilera que alterna una bombilla blanca y una roja. En el último tramo de pista sólo hay bombillas rojas. De esta manera el piloto puede identificar adecuadamente el final de pista sin posibilidad de confusión. También se suele incorporar un sistema que consiste en 2 series de luces que sincronizada mente emiten flash (llamadas luces estroboscópicas), una de cada lado del último tramo de la pista. Sin embargo, éstas no se suelen instalar, pues el sistema de luces estroboscópicas están incorporadas al Sistema de Luces de Aproximación. El sistema REIL es usado para distinguir la cabecera de la pista en lugares caracterizados por numerosas luces de suelo, como señales de neón u otras luces que pueden distraer la atención del piloto.

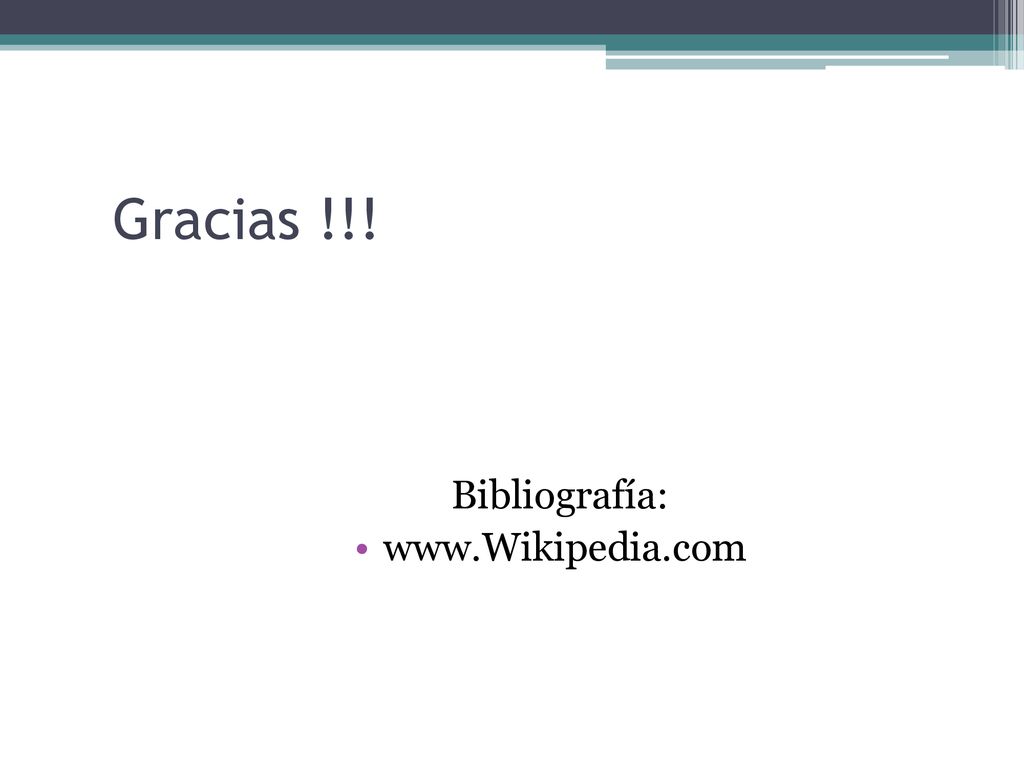

7 Gracias !!! Bibliografía:
