1 LOSAS

2 LOSAS GENERALIDADES

3 LOSAS GENERALIDADES

4 LOSAS GENERALIDADES

5 LOSAS en 1 DIRECCIÓN

6 LOSAS EN UNA DIRECCIÓN

7 Criterio de deformación
ESPESORES MÍNIMOS CÁLCULO DEL PERALTO Criterio de deformación

8 CÁLCULO DEL REFUERZO

9 RECOMENDACIONES DE DISEÑO

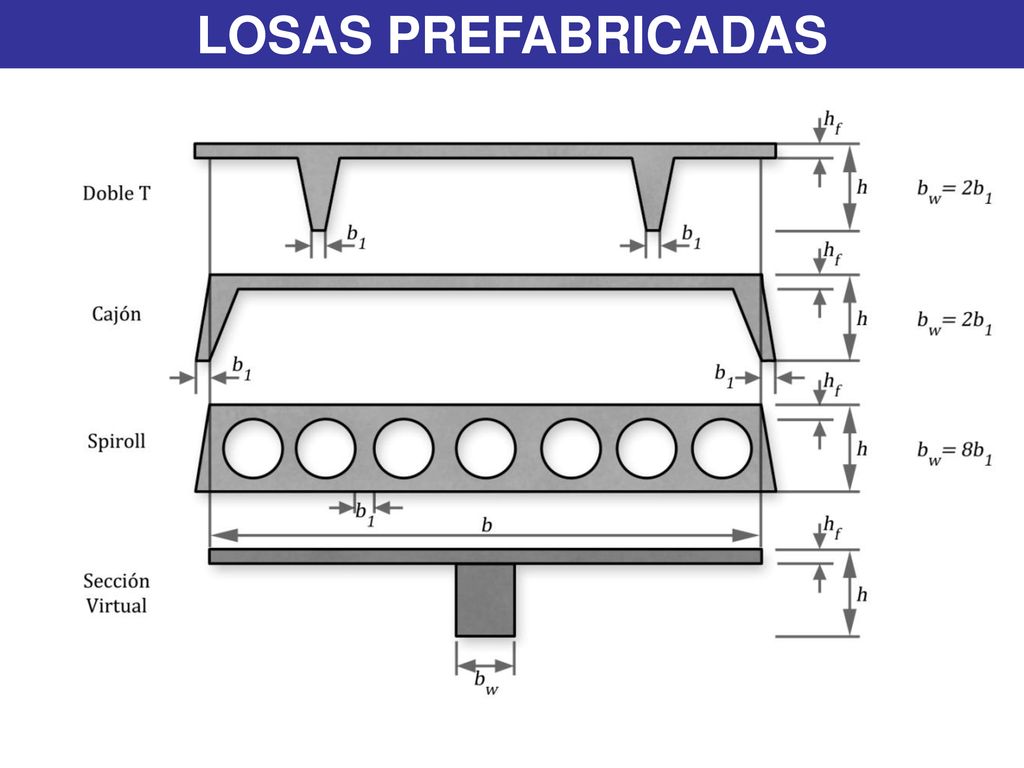

10 LOSAS PREFABRICADAS

11 MOMENTOS REDISTRIBUIDOS. COEFICIENTES
2 LUCES

12 MOMENTOS REDISTRIBUIDOS. COEFICIENTES
3 LUCES o mas

13 EJERCICIO

14 EJERCICIO

15 EJERCICIO

16 LOSAS en 2 DIRECCIONES

17 LOSAS EN DOS DIRECCIONES

18 FRANJAS DE DISEÑO

19 FRANJAS DE DISEÑO

20 FRANJAS DE DISEÑO

21 FRANJAS DE DISEÑO

22 ÁBACOS Y CAPITELES

23 VIGAS. DIMENSIONES

24 CÁLCULO DEL PERALTO

25 Criterio de deformación
ESPESORES MÍNIMOS Criterio de deformación a) losas sin ábacos mm b) losas con ábacos mm

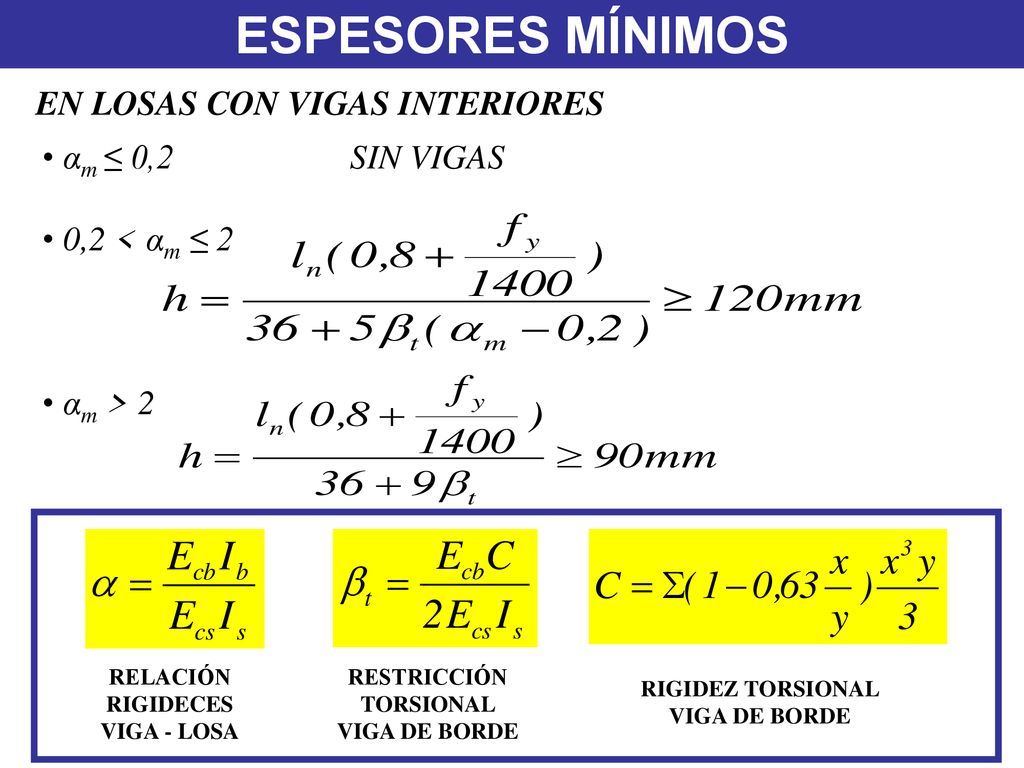

26 ESPESORES MÍNIMOS EN LOSAS CON VIGAS INTERIORES αm ≤ 0,2 SIN VIGAS
RELACIÓN RIGIDECES VIGA - LOSA RESTRICCIÓN TORSIONAL VIGA DE BORDE RIGIDEZ TORSIONAL VIGA DE BORDE

27 CONTROL DEL CORTANTE

28 PUNZONAMIENTO bo=2(c1+c2+2d) Vupunz=wuApunz Aupunz=LCLL – (c1+d)(c2+d)

29 PUNZONAMIENTO. ABACOS s= 40 para columnas interiores
PARA RECTANGULARIDAD MAYOR QUE 2 PARA RELACIONES ALTAS bo/d s= 40 para columnas interiores s= 30 columnas exteriores s= 20 columnas de esquina

30 MÉTODO DIRECTO

31 LIMITACIONES

32 MOMENTOS PRINCIPALES

33 DISTRIBUCIÓN EN FRANJAS DE DISEÑO
SIN VIGAS INTERIORES

34 DISTRIBUCIÓN EN FRANJAS DE DISEÑO
CON VIGAS INTERIORES

35 TORSIÓN VIGAS DE BORDE

36 CORTANTE EN VIGAS

37 EJERCICIO

38 MOMENTOS PRINCIPALES (luz larga)
92,93 86,29 86,29 34,52 46,46 69,03

39 DISTRIBUCIÓN POR FRANJAS
Tramo Exterior Franja Columna Franja Central Momento Negativo Interior (75%) 70,36 (25%) 22,57 Momento Positivo (60%) 41,15 (40%) 27,88 Momento Negativo Exterior (100%) 34,52 (0) 0 Tramo interior Momento Negativo (75%) 65,05 (25%) 21,24 (60%) 27,88 (40%) 18,59

40 REFUERZO PRINCIPAL (luz larga) Franja Intermedia (b=2m)
Franja Columna (b=2m) Franja Intermedia (b=2m) a(cm) As (cm2) s(cm) Tramo Exterior Negativo exterior 0,796 11,28 22 - Positivo 0,956 13,55 19 0,639 9,05 28 Negativo interior 1,69 23,94 10 0,514 7,29 32** Tramo interior 0,422 5,98 Negativo

41 REFUERZO MÍNIMO

42 CORTE DE BARRAS

43 PÓRTICO EQUIVALENTE

44 PÓRTICO EQUIVALENTE

45 PE. RIGIDECES DE LAS VIGAS

46 PE. RIGIDECES DE LAS VIGAS

47 PE. RIGIDECES DE LAS VIGAS

48 PE. RIGIDECES DE LAS COLUMNAS

49 PE. RIGIDECES DE LAS COLUMNAS

50 PE. RIGIDECES TORSIONALES

51 PE. RIGIDECES TORSIONALES

52 PE. COLUMNA EQUIVALENTE

53 PE. COLUMNA EQUIVALENTE
Para el NUDO B Para el NUDO C

54 PE. MOMENTO SECCIÓN CRÍTICA

55 PE. APOYOS EXTREMOS SOBRE COLUMNAS Y VIGAS CON VOLADIZOS
F G H SOBRE COLUMNAS Y VIGAS CON VOLADIZOS A B C D E F G H SOBRE MUROS CON VOLADIZOS SOBRE MUROS SIN VOLADIZOS A B C D E F G H

56 COMBINACIONES DE CARGA

57 PE. EJERCICIO (sin vigas)

58 PE EJERCICIO (sin vigas)

59 PE EJERCICIO (sin vigas)
TABLA A-17: Constantes de distribución para vigas placas

60 PE EJERCICIO (sin vigas)

61 PE EJERCICIO (sin vigas)
B C D E F G H 117,91 107,2 68,6 47,19 61,4

62 PE EJERCICIO (sin vigas)
117,91 107,2 68,6 112,29 103,32 47,19 61,4 121,25 94,48 85,56 48,75 47,19 61,4

63 PE. EJERCICIO (sin vigas) Franja Intermedia (b=2m)
Distribución por franjas Tramo Exterior Franja Columna Franja Central Momento Negativo Interior (75%) 70,86 (25%) 23,62 Momento Positivo (60%) 36,82 (40%) 24,62 Momento Negativo Exterior (100%) 48,75 (0) 0 Tramo interior Momento Negativo (75%) 64,17 (25%) 21,39 (60%) 28,17 (40%) 18,88 Cálculo estructural Franja Columna (b=2m) Franja Intermedia (b=2m) a(cm) As (cm2) s(cm) Tramo Exterior Negativo exterior 1,142 16,18 15 - Positivo 0,848 12,62 21 0,558 7,91 32** Negativo interior 1,703 24,12 10 0,514 7,29 Tramo interior 0,649 9,20 28 0,429 6,07 Negativo

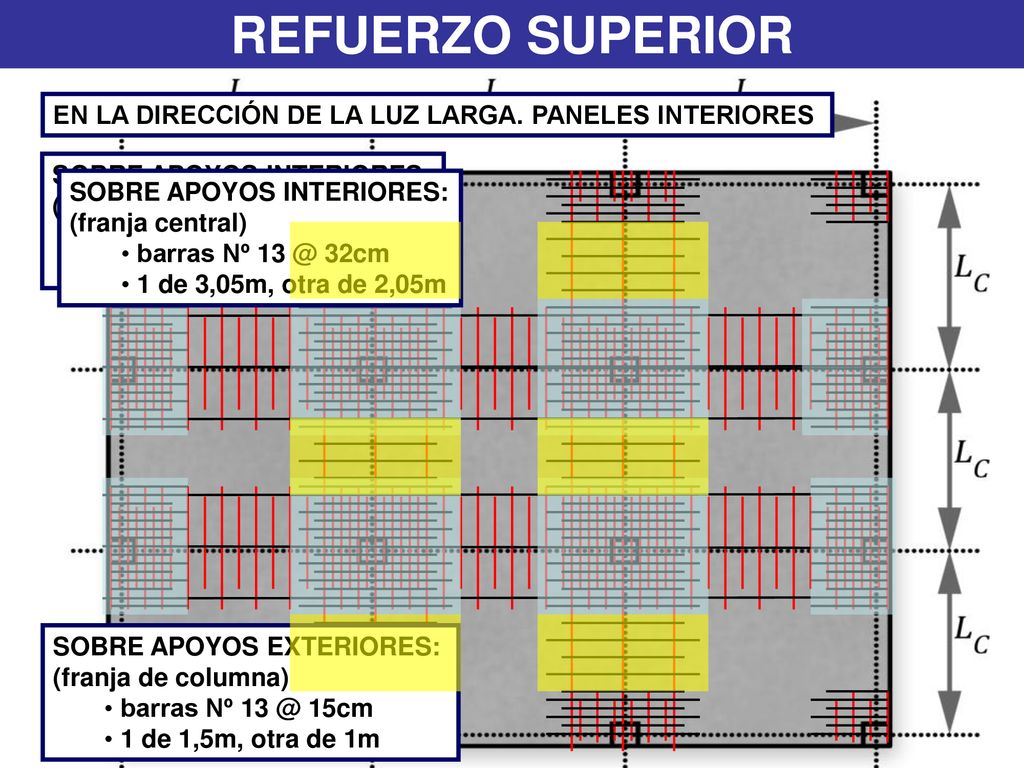

64 REFUERZO SUPERIOR EN LA DIRECCIÓN DE LA LUZ LARGA. PANELES INTERIORES
SOBRE APOYOS INTERIORES: (franja de columna) barras Nº 10cm 1 de 3,05m, otra de 2,05m SOBRE APOYOS INTERIORES: (franja central) barras Nº 32cm 1 de 3,05m, otra de 2,05m SOBRE APOYOS EXTERIORES: (franja de columna) barras Nº 15cm 1 de 1,5m, otra de 1m

65 REFUERZO SUPERIOR EN LA DIRECCIÓN DE LA LUZ CORTA. PANELES INTERIORES
SOBRE APOYOS INTERIORES: (franja de columna) barras Nº 12cm 1 de 2,2m, otra de 1,5m SOBRE APOYOS INTERIORES: (franja central) barras Nº 32cm 1 de 2,2m, otra de 1,5m SOBRE APOYOS EXTERIORES: (franja de columna) barras Nº 26cm 1 de 1,1m, otra de 0,75m

66 REFUERZO INFERIOR EN LA DIRECCIÓN DE LA LUZ LARGA. PANELES INTERIORES
EN LA DIRECCIÓN DE LA LUZ CORTA. PANELES INTERIORES (franja de columna) barras Nº 22cm (franja de columna) barras Nº 21cm (franja central) barras Nº 32cm 1 continua, otra recortada (franja central) barras Nº 32cm 1 continua, otra recortada

67 PE. EJERCICIO (con vigas)

68 PE. EJERCICIO (con vigas)
1. Cálculo del peralto CARACTERÍSTICAS GEOMÉTRICAS. VIGAS INTERIORES Parte 1 Parte 2

69 PE. EJERCICIO (con vigas)
CARACTERÍSTICAS GEOMÉTRICAS. VIGAS DE BORDE CARACTERÍSTICAS GEOMÉTRICAS. LOSAS INTERIORES EXTERIORES

70 PE. EJERCICIO (con vigas)
VIGAS INTERIORES VIGAS EXTERIORES PANELES INTERIORES PANELES EXTERIORES PANELES DE ESQUINA

71 PE. EJERCICIO (con vigas)
Rigidez torsional de los elementos torsionales 104cm 37cm 37cm 104cm Variante 1 Variante 2

72 PE. EJERCICIO (con vigas)

73 PE. EJERCICIO (con vigas)

74 PE. EJERCICIO (con vigas)

75 PE. EJERCICIO (con vigas)

76

77 LOSAS EN UNA DIRECCIÓN LOSA CANAL
h hf b b = 1.0 a 2.0 m , hf = de 4 a 6 cm , h = L/30 – L/35 LOSA CAJÓN

78 LOSAS EN UNA DIRECCIÓN LOSA DOBLE T LOSA CASETONADA

79 LOSAS EN UNA DIRECCIÓN LOSA AHUECADA LOSA NERVADA Losa “in situ”
Bloque de cerámica Vigueta “in situ” LOSA NERVADA Aprox. 50 cms Vigueta pepsas Losa “in situ”

80 LOSAS EN UNA DIRECCIÓN LOSA PLEGADAS

81 FRANJAS DE DISEÑO
