AUTOMATIZACIÓN INDUSTRIAL

Presentación del tema: "AUTOMATIZACIÓN INDUSTRIAL"— Transcripción de la presentación:

1 AUTOMATIZACIÓN INDUSTRIAL

2 SUPERVISIÓN Y CONTROL DE PROCESOS MEDIANTE EL PUERTO PARALELO DEL ORDENADOR Y TARJETAS DE INTERFACE
AUTORES: JEAN FRANCKEL. C.I. E ORTIZ NAIME. C.I. V ROMERO JOSHEP. C. I. V CARLOS VARGAS. C.I. V EDGARD RIOS. C.I. V JOSÉ TIAPA. C.I. V ANACO; NOVIEMBRE DEL 2016

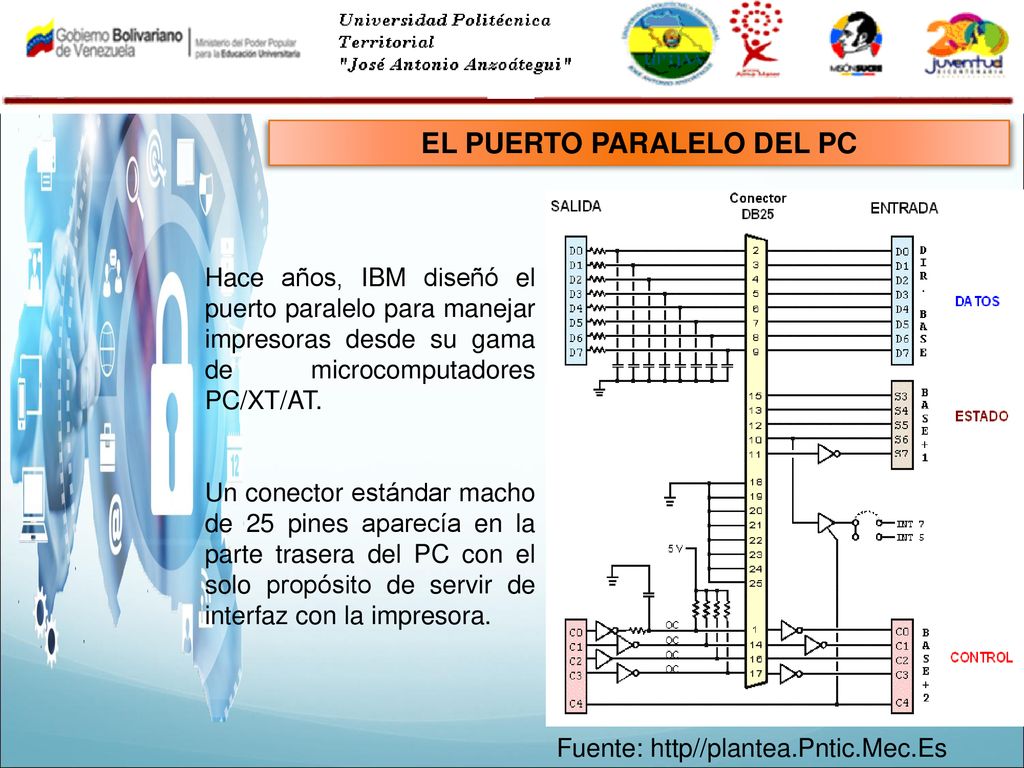

3 EL PUERTO PARALELO DEL PC
Hace años, IBM diseñó el puerto paralelo para manejar impresoras desde su gama de microcomputadores PC/XT/AT. Un conector estándar macho de 25 pines aparecía en la parte trasera del PC con el solo propósito de servir de interfaz con la impresora. Fuente: http//plantea.Pntic.Mec.Es

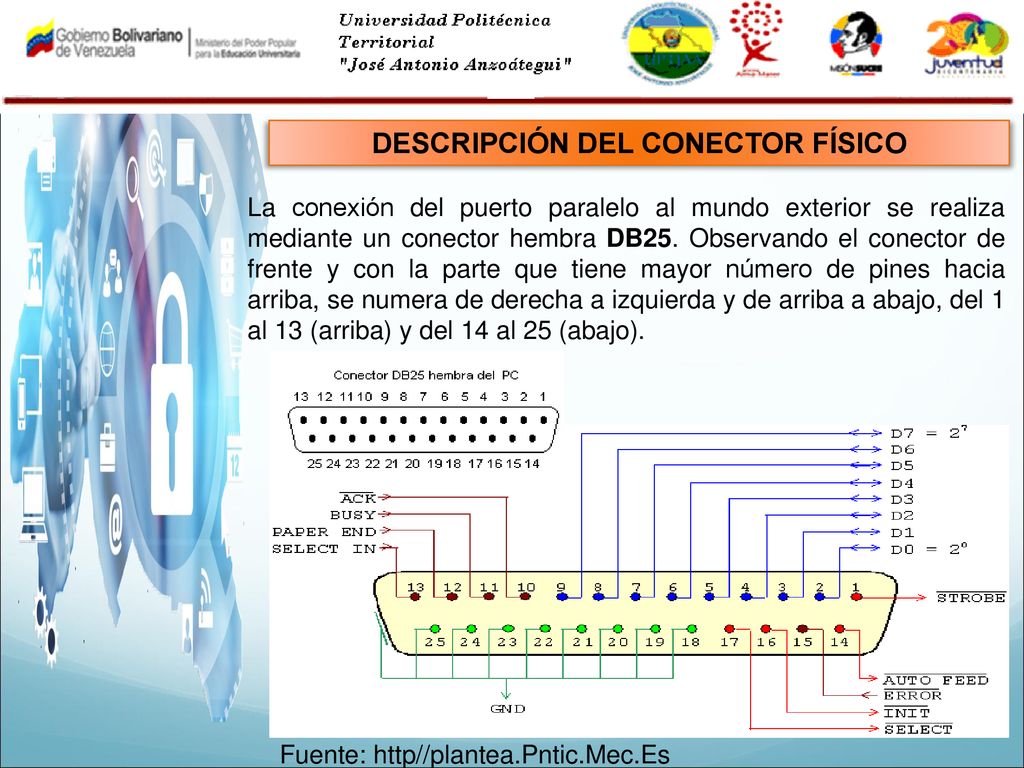

4 DESCRIPCIÓN DEL CONECTOR FÍSICO
La conexión del puerto paralelo al mundo exterior se realiza mediante un conector hembra DB25. Observando el conector de frente y con la parte que tiene mayor número de pines hacia arriba, se numera de derecha a izquierda y de arriba a abajo, del 1 al 13 (arriba) y del 14 al 25 (abajo). Fuente: http//plantea.Pntic.Mec.Es

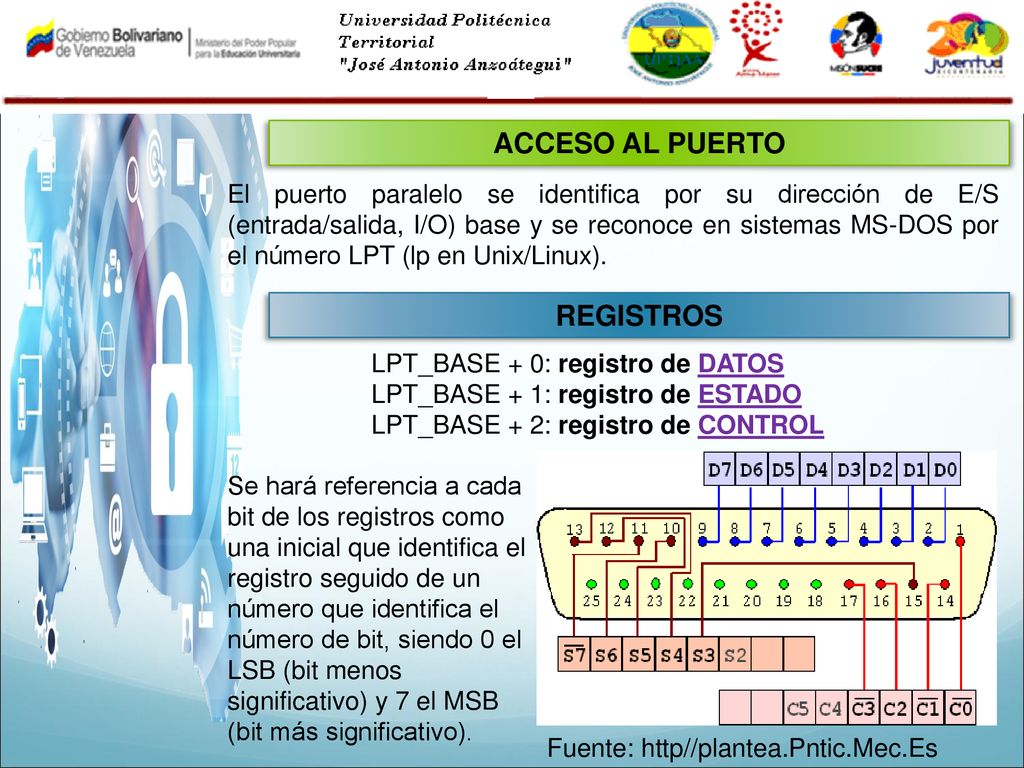

5 ACCESO AL PUERTO REGISTROS
El puerto paralelo se identifica por su dirección de E/S (entrada/salida, I/O) base y se reconoce en sistemas MS-DOS por el número LPT (lp en Unix/Linux). REGISTROS LPT_BASE + 0: registro de DATOS LPT_BASE + 1: registro de ESTADO LPT_BASE + 2: registro de CONTROL Se hará referencia a cada bit de los registros como una inicial que identifica el registro seguido de un número que identifica el número de bit, siendo 0 el LSB (bit menos significativo) y 7 el MSB (bit más significativo). Fuente: http//plantea.Pntic.Mec.Es

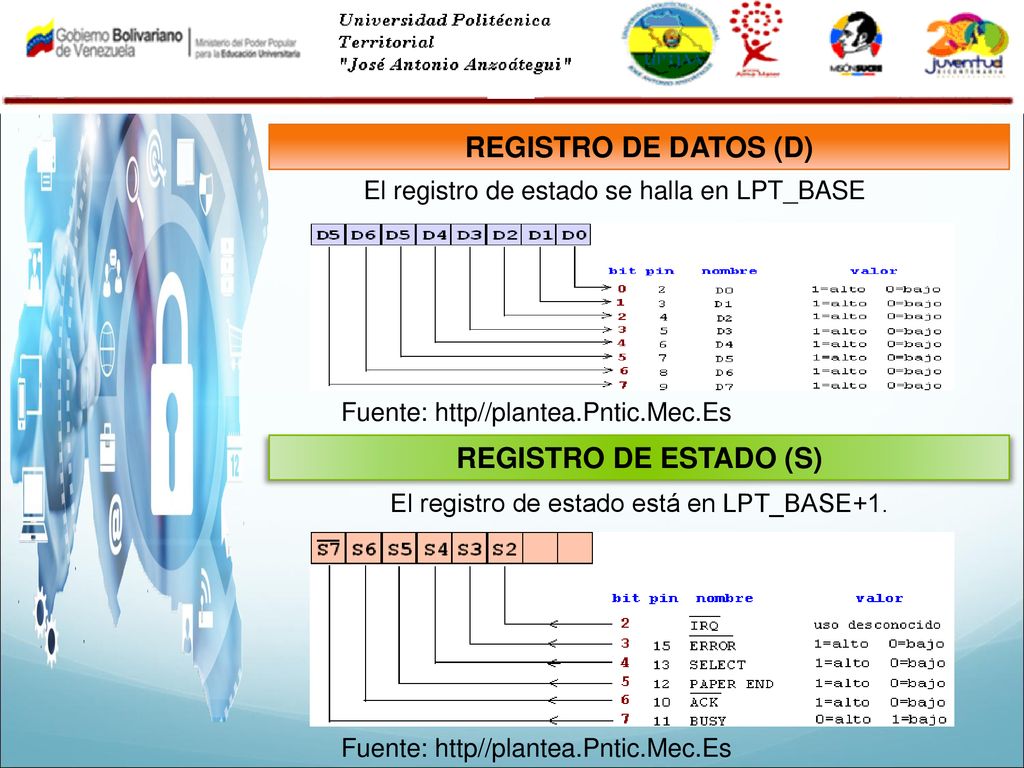

6 El registro de estado está en LPT_BASE+1.
REGISTRO DE DATOS (D) El registro de estado se halla en LPT_BASE Fuente: http//plantea.Pntic.Mec.Es REGISTRO DE ESTADO (S) El registro de estado está en LPT_BASE+1. Fuente: http//plantea.Pntic.Mec.Es

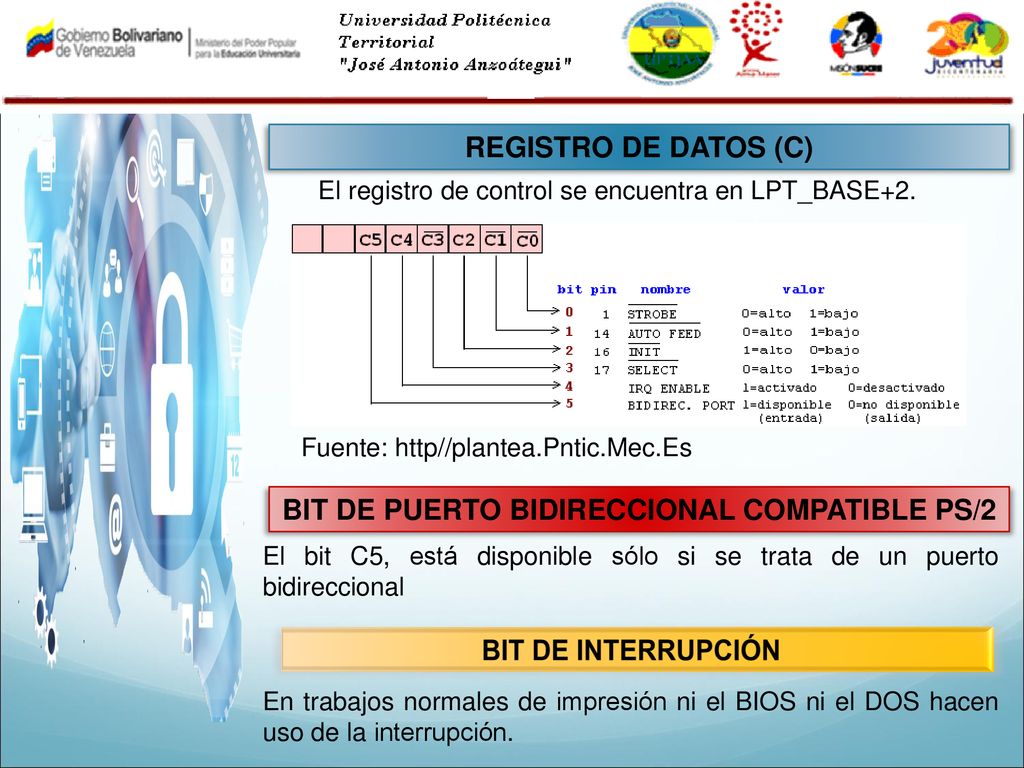

7 BIT DE PUERTO BIDIRECCIONAL COMPATIBLE PS/2
REGISTRO DE DATOS (C) El registro de control se encuentra en LPT_BASE+2. Fuente: http//plantea.Pntic.Mec.Es BIT DE PUERTO BIDIRECCIONAL COMPATIBLE PS/2 El bit C5, está disponible sólo si se trata de un puerto bidireccional BIT DE INTERRUPCIÓN En trabajos normales de impresión ni el BIOS ni el DOS hacen uso de la interrupción.

8 MANEJO DEL PUERTO PARALELO

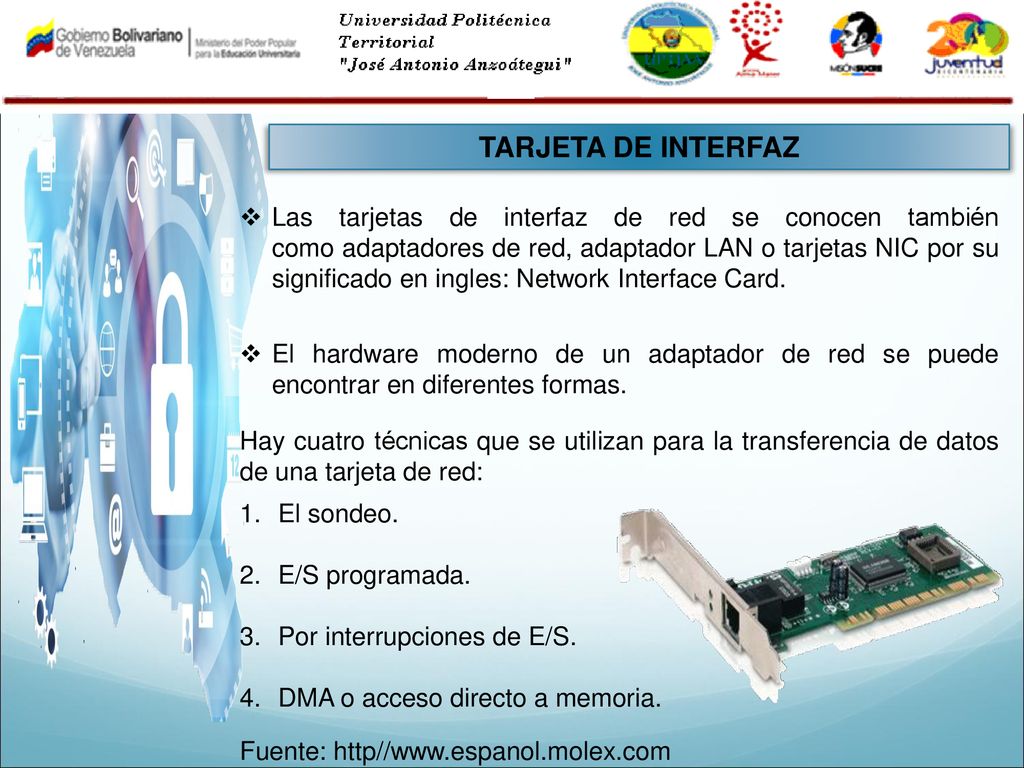

9 TARJETA DE INTERFAZ Las tarjetas de interfaz de red se conocen también como adaptadores de red, adaptador LAN o tarjetas NIC por su significado en ingles: Network Interface Card.   El hardware moderno de un adaptador de red se puede encontrar en diferentes formas. Hay cuatro técnicas que se utilizan para la transferencia de datos de una tarjeta de red: El sondeo. E/S programada. Por interrupciones de E/S. DMA o acceso directo a memoria. Fuente: http//

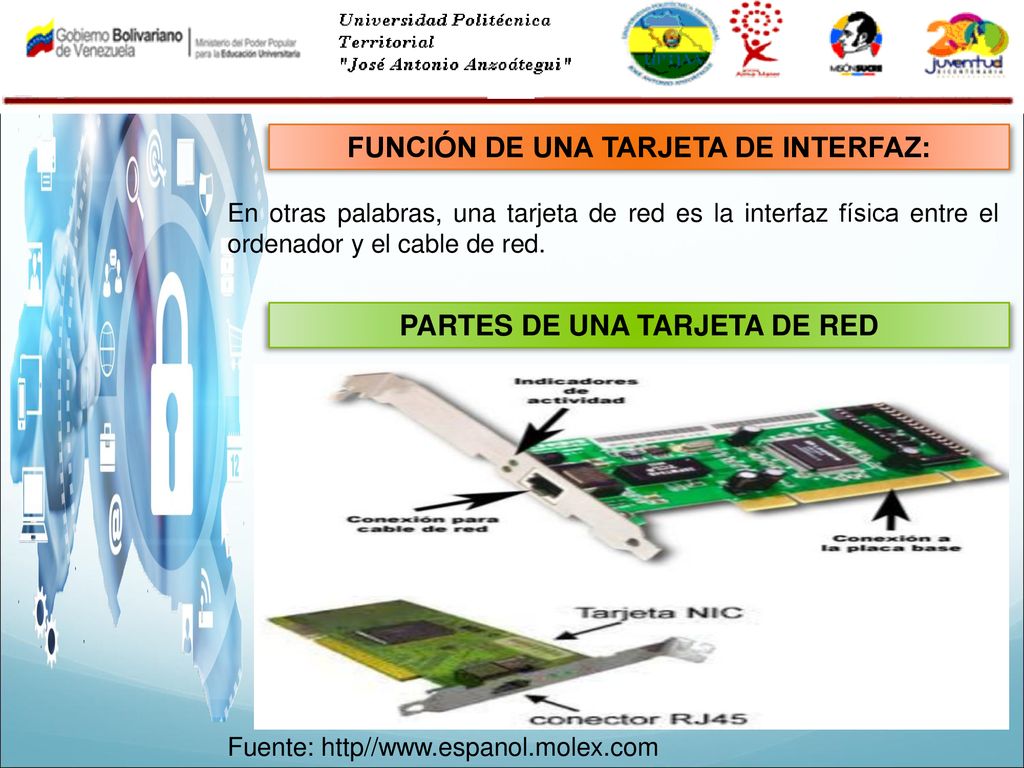

10 PARTES DE UNA TARJETA DE RED
FUNCIÓN DE UNA TARJETA DE INTERFAZ: En otras palabras, una tarjeta de red es la interfaz física entre el ordenador y el cable de red. PARTES DE UNA TARJETA DE RED Fuente: http//

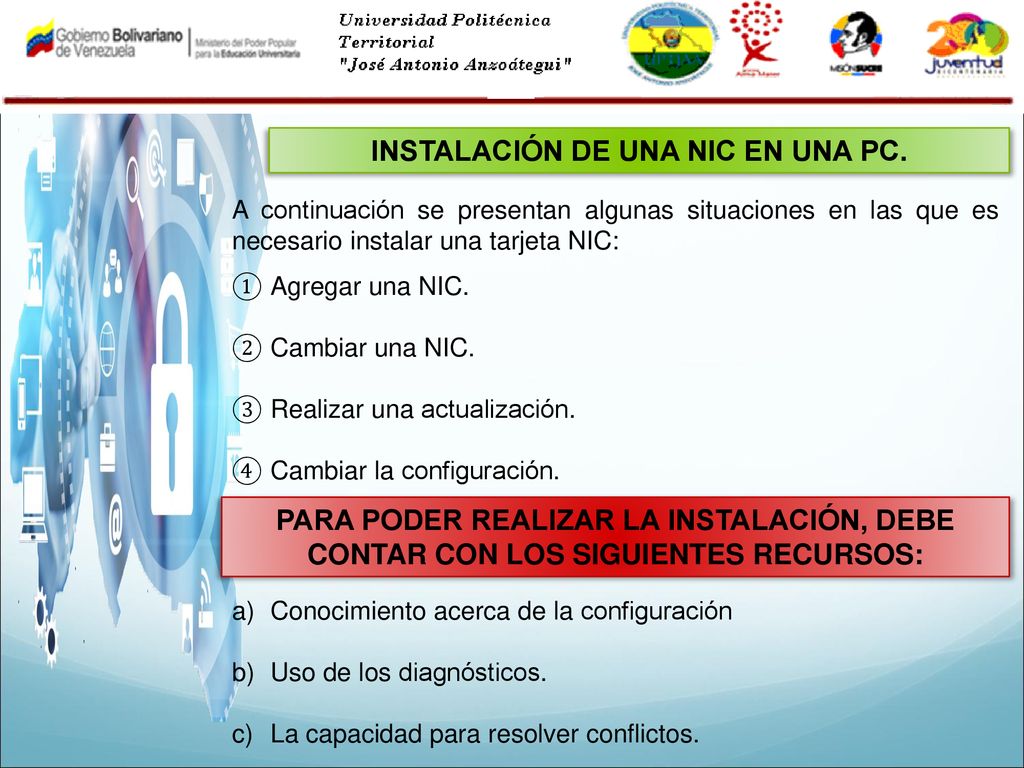

11 INSTALACIÓN DE UNA NIC EN UNA PC.
A continuación se presentan algunas situaciones en las que es necesario instalar una tarjeta NIC: Agregar una NIC. Cambiar una NIC. Realizar una actualización. Cambiar la configuración. PARA PODER REALIZAR LA INSTALACIÓN, DEBE CONTAR CON LOS SIGUIENTES RECURSOS: Conocimiento acerca de la configuración Uso de los diagnósticos. La capacidad para resolver conflictos.

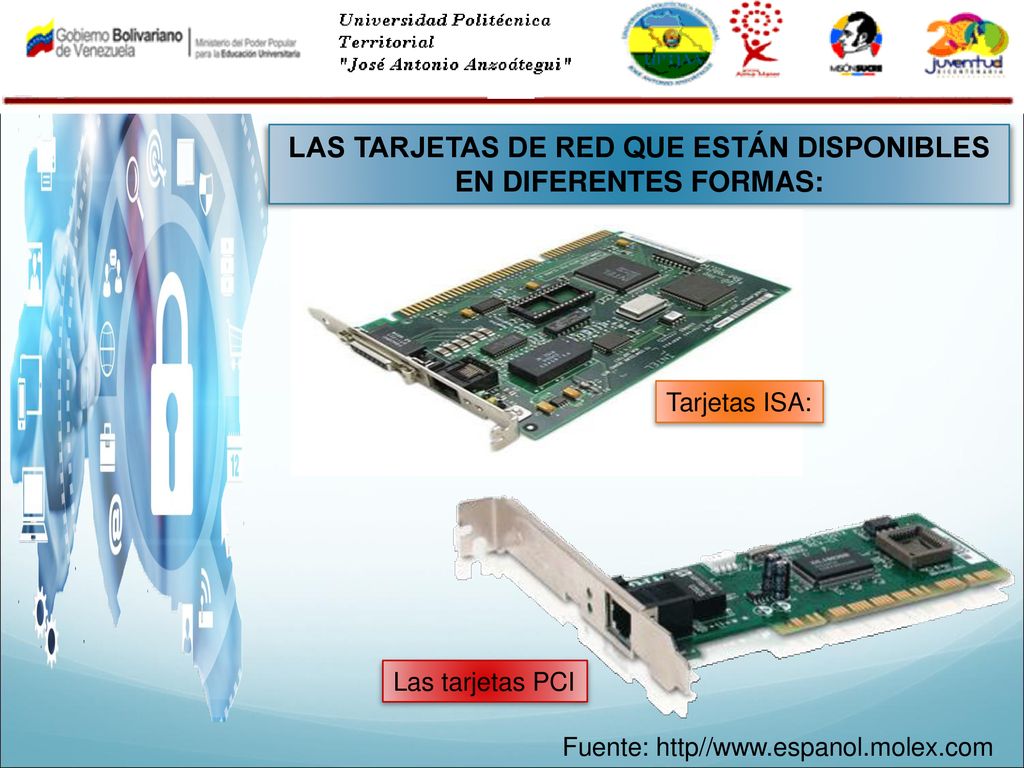

12 LAS TARJETAS DE RED QUE ESTÁN DISPONIBLES EN DIFERENTES FORMAS:
Tarjetas ISA: Las tarjetas PCI Fuente: http//

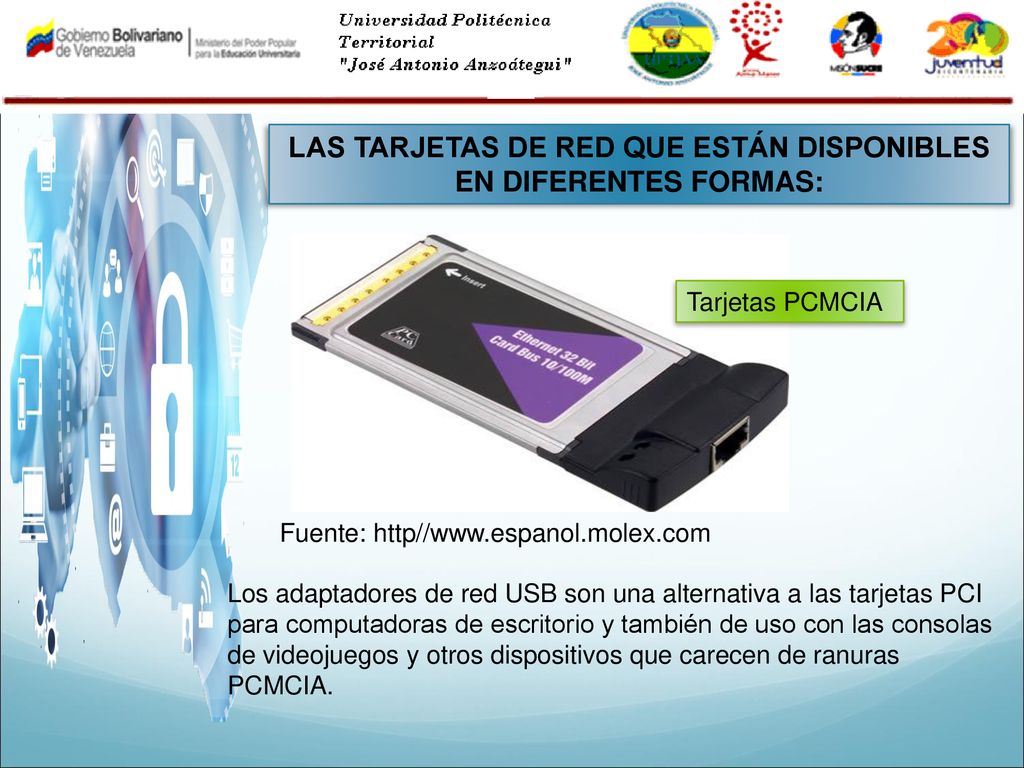

13 LAS TARJETAS DE RED QUE ESTÁN DISPONIBLES EN DIFERENTES FORMAS:
Tarjetas PCMCIA Fuente: http// Los adaptadores de red USB son una alternativa a las tarjetas PCI para computadoras de escritorio y también de uso con las consolas de videojuegos y otros dispositivos que carecen de ranuras PCMCIA.

14 TARJETA DE INTERFAZ O TARJETA DE RED

15 GRACIAS POR SU ATENCIÓN
