1 Modelación en Sap2000

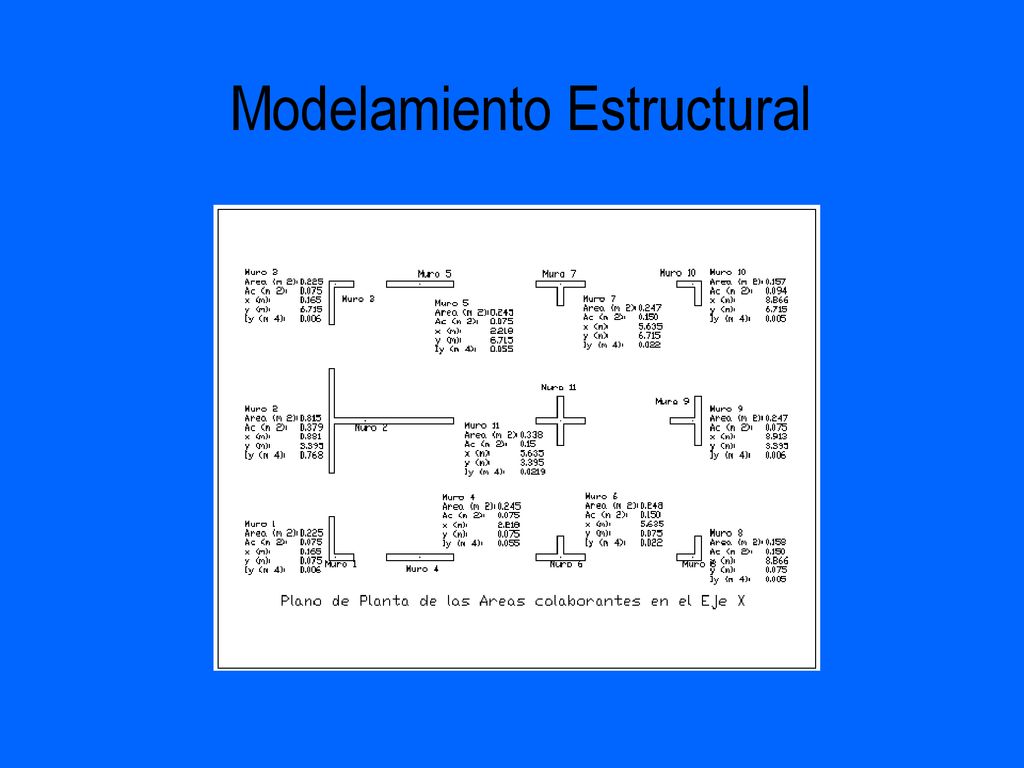

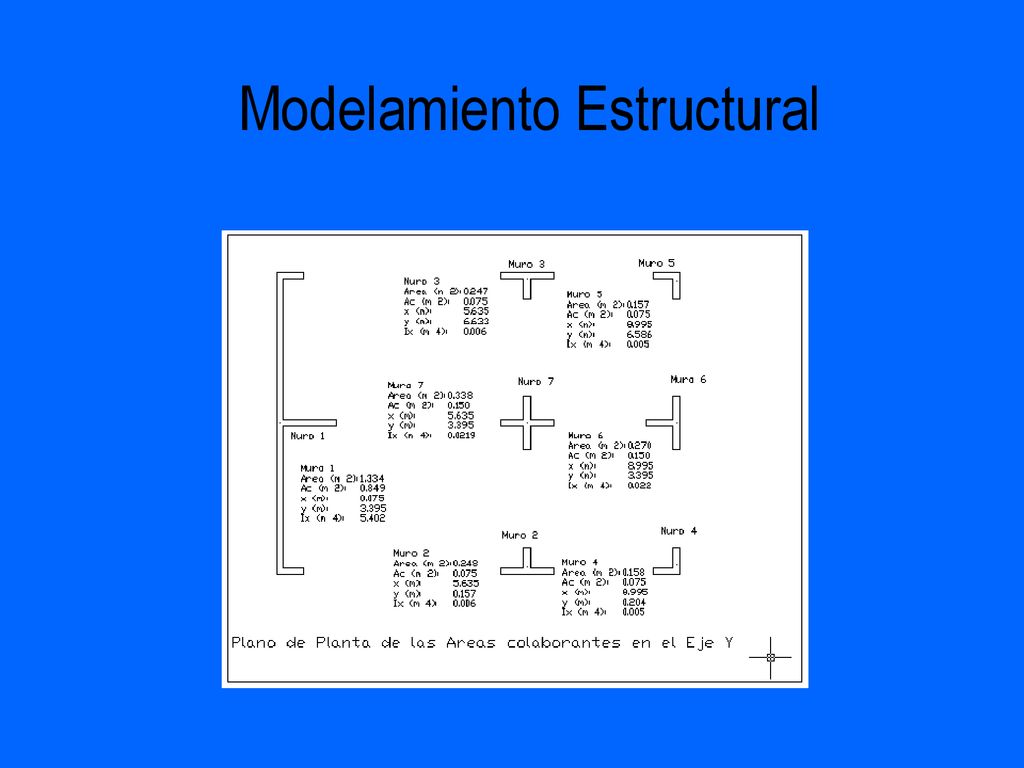

2 Modelamiento Estructural

3 Modelamiento Estructural

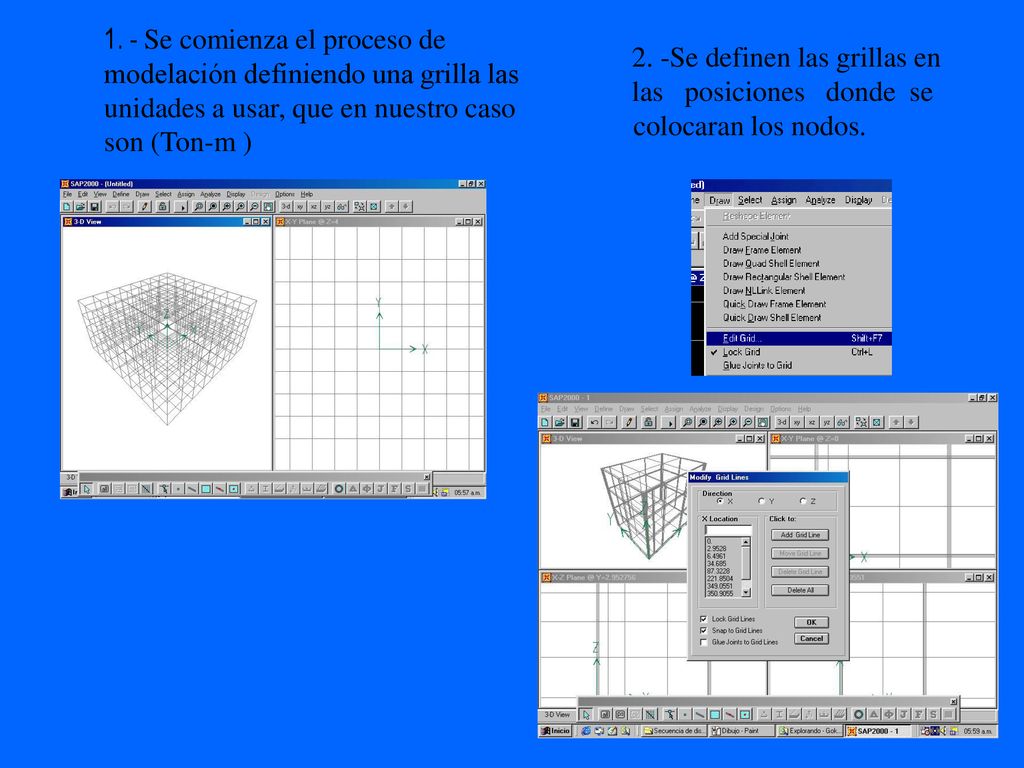

4 2. -Se definen las grillas en
las posiciones donde se colocaran los nodos. 1. - Se comienza el proceso de modelación definiendo una grilla las unidades a usar, que en nuestro caso son (Ton-m )

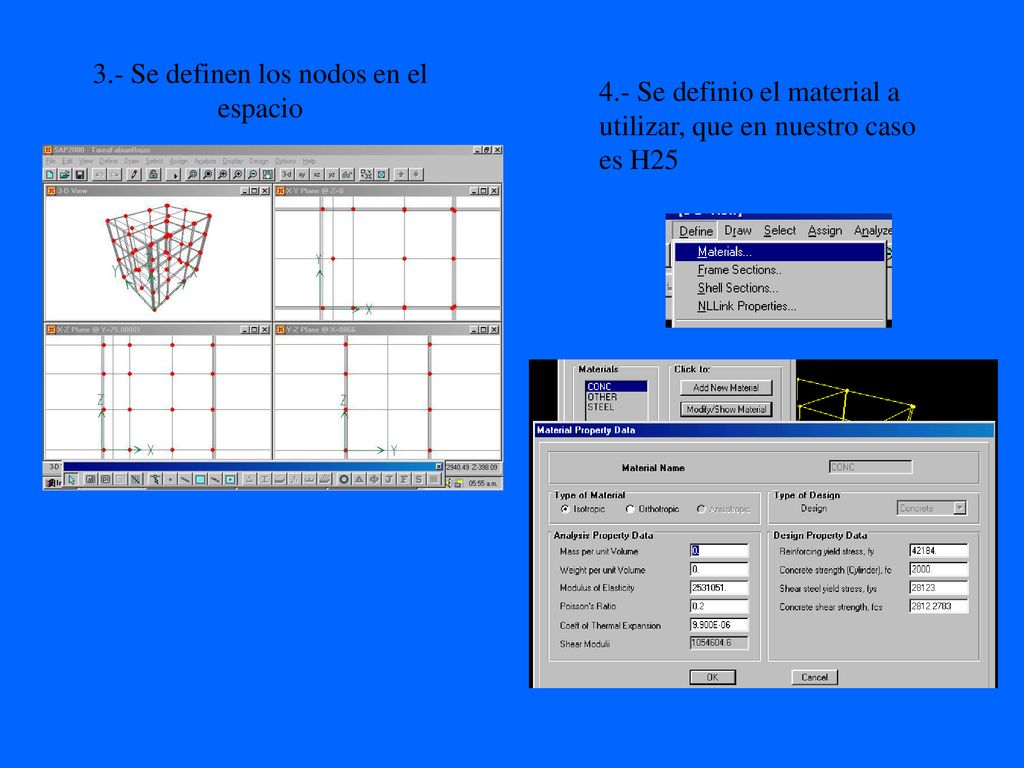

5 3.- Se definen los nodos en el espacio
4.- Se definio el material a utilizar, que en nuestro caso es H25

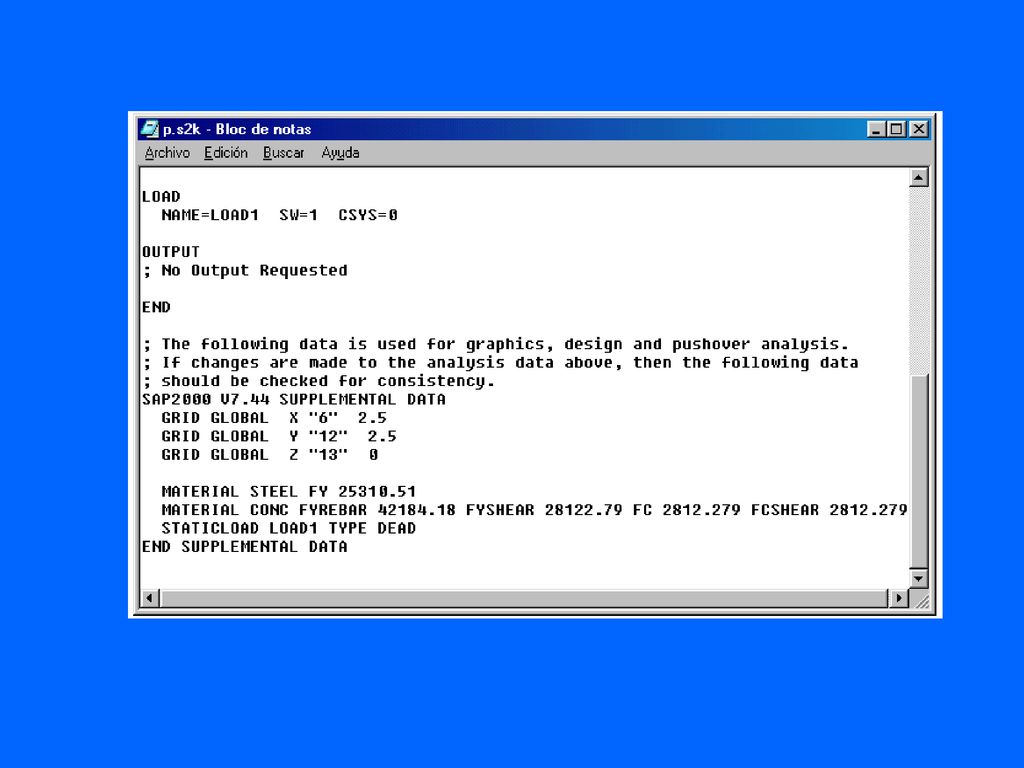

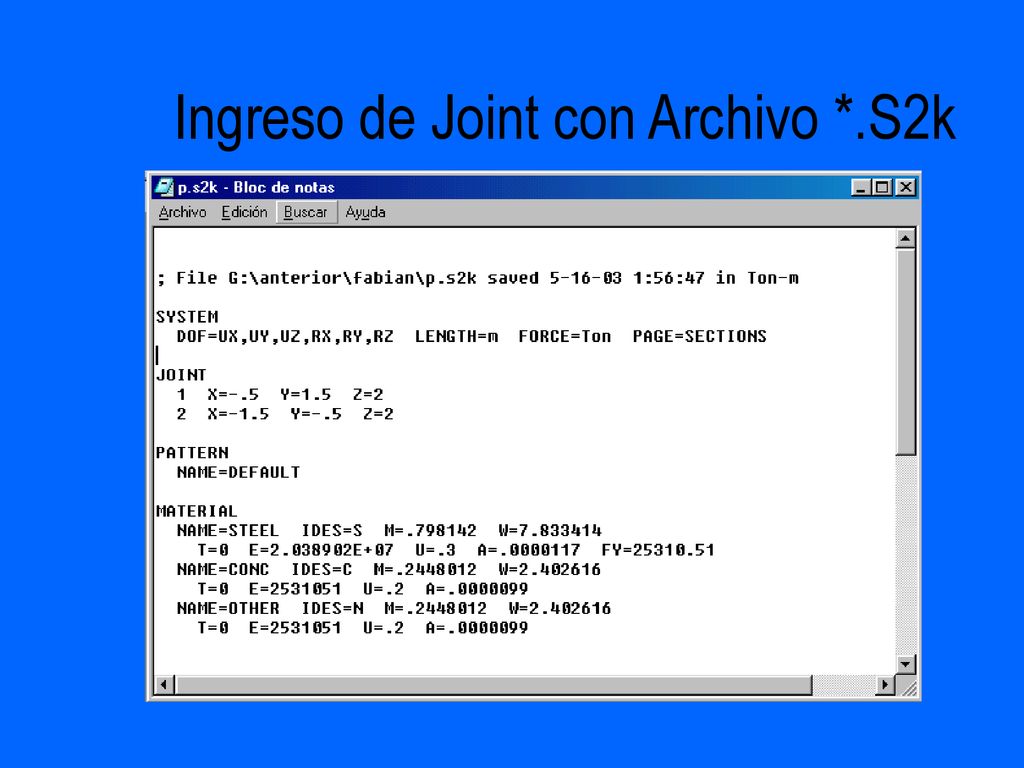

6 Ingreso de Joint con Archivo *.S2k

7

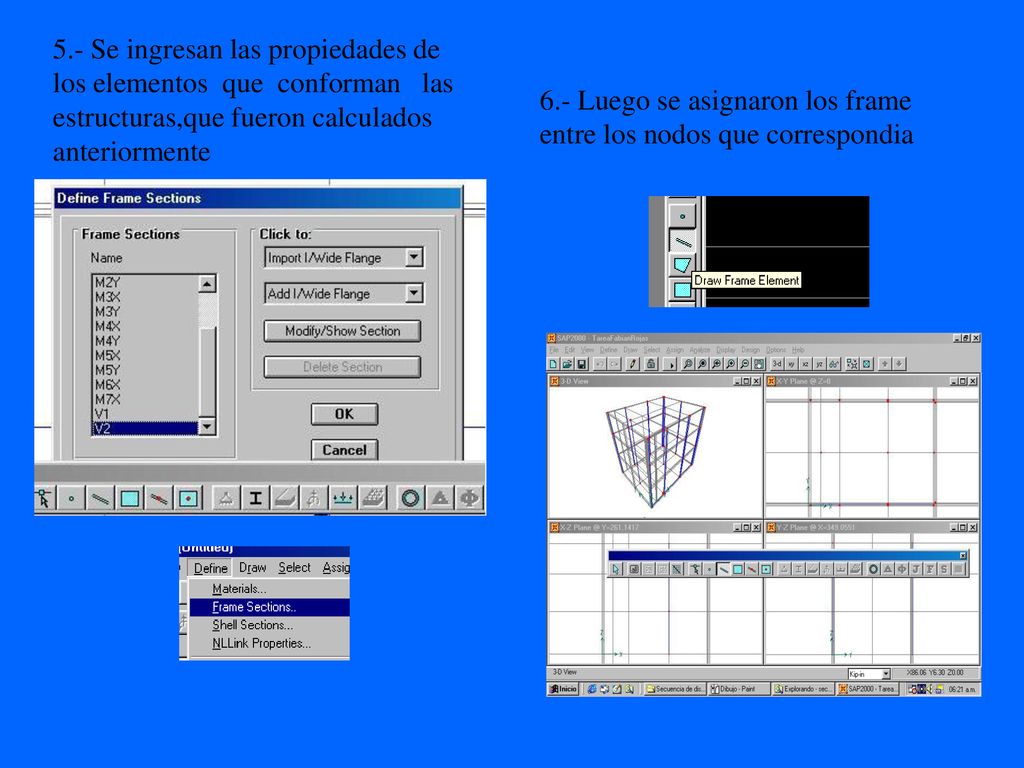

8 5.- Se ingresan las propiedades de
los elementos que conforman las estructuras,que fueron calculados anteriormente 6.- Luego se asignaron los frame entre los nodos que correspondia

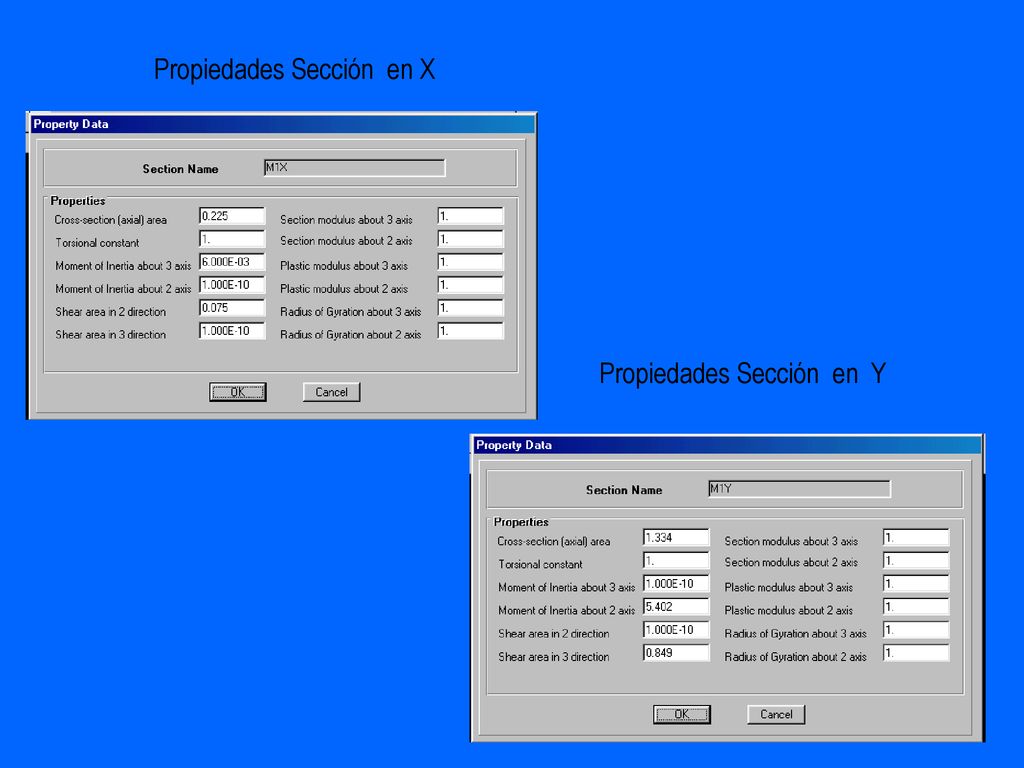

9 Propiedades Sección en X
Propiedades Sección en Y

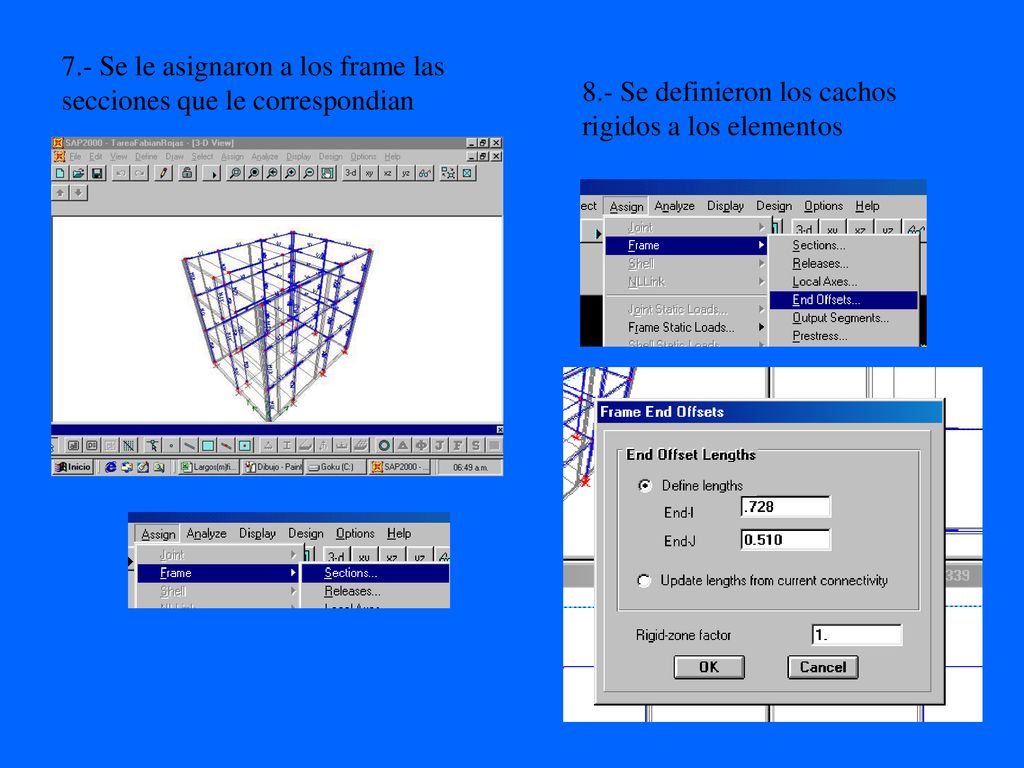

10 7.- Se le asignaron a los frame las secciones que le correspondian
8.- Se definieron los cachos rigidos a los elementos

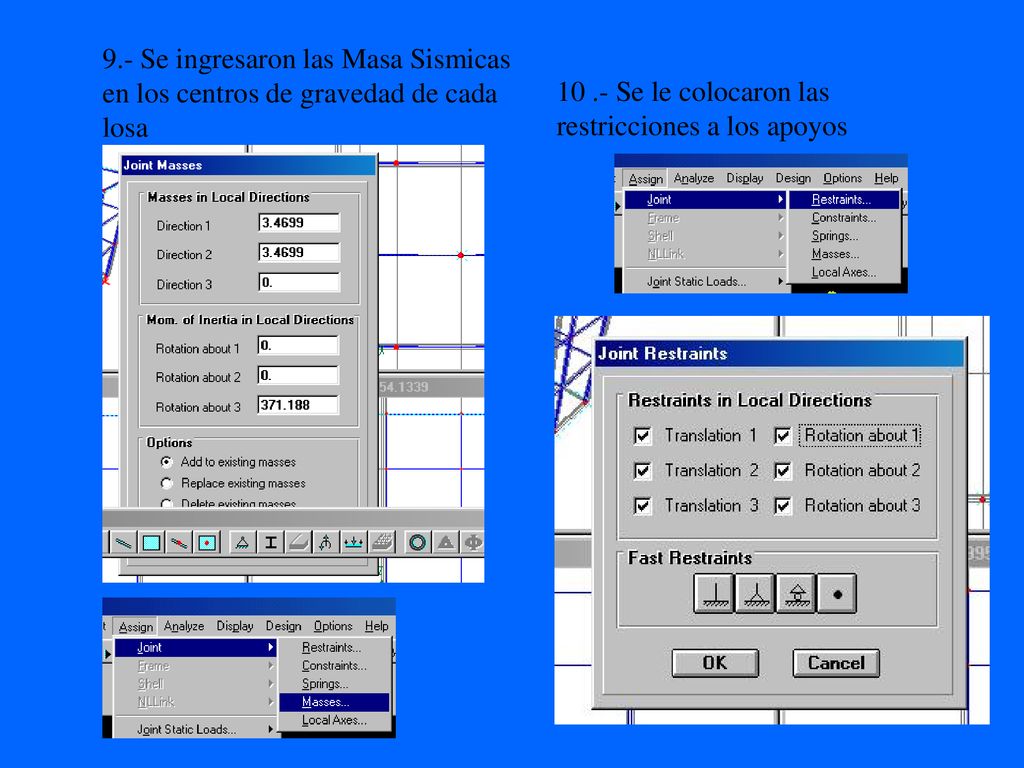

11 9.- Se ingresaron las Masa Sismicas en los centros de gravedad de cada losa
10 .- Se le colocaron las restricciones a los apoyos

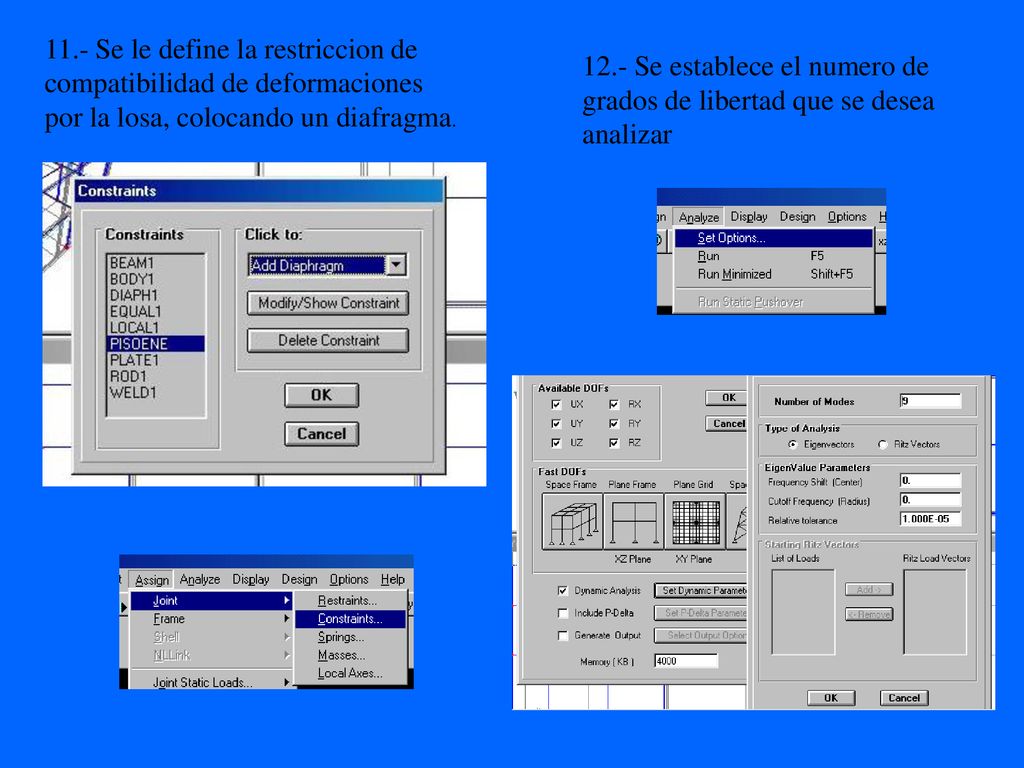

12 11.- Se le define la restriccion de compatibilidad de deformaciones
por la losa, colocando un diafragma. 12.- Se establece el numero de grados de libertad que se desea analizar

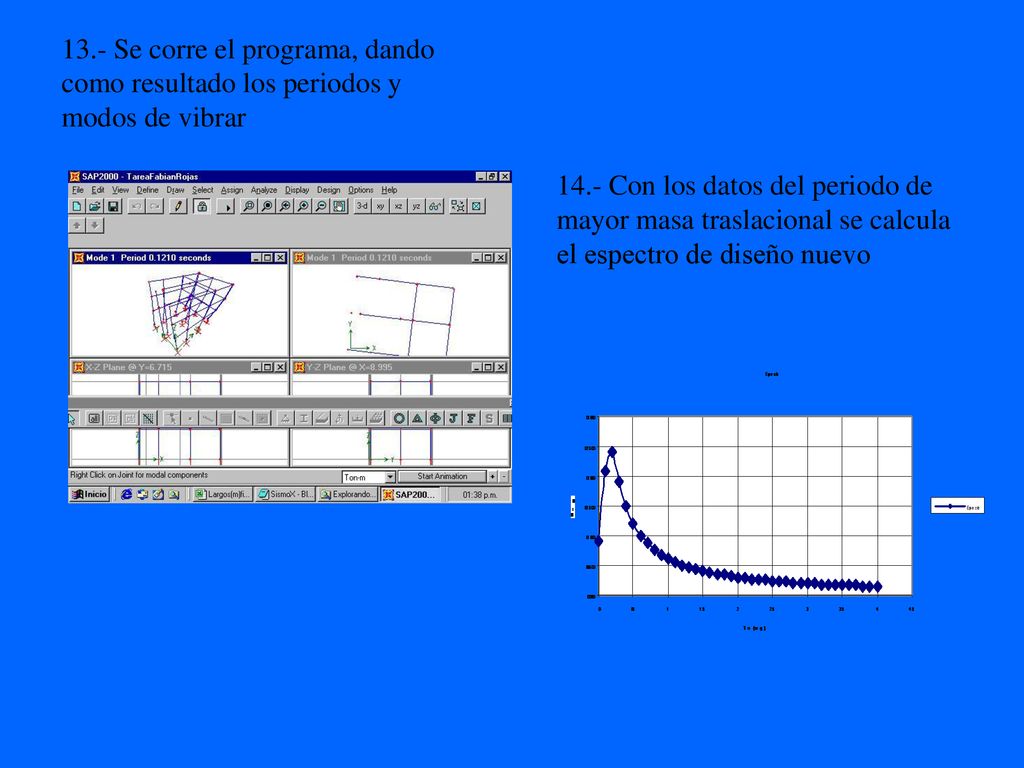

13 13.- Se corre el programa, dando como resultado los periodos y modos de vibrar
14.- Con los datos del periodo de mayor masa traslacional se calcula el espectro de diseño nuevo

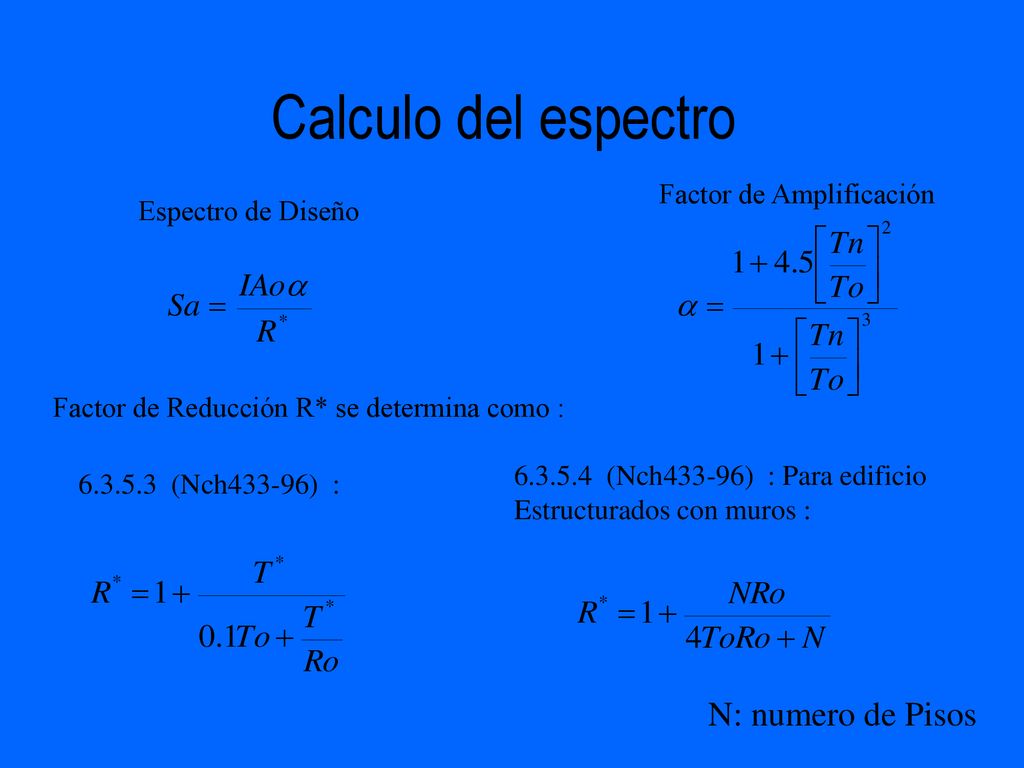

14 Calculo del espectro N: numero de Pisos Factor de Amplificación
Espectro de Diseño Factor de Reducción R* se determina como : (Nch433-96) : Para edificio Estructurados con muros : (Nch433-96) : N: numero de Pisos

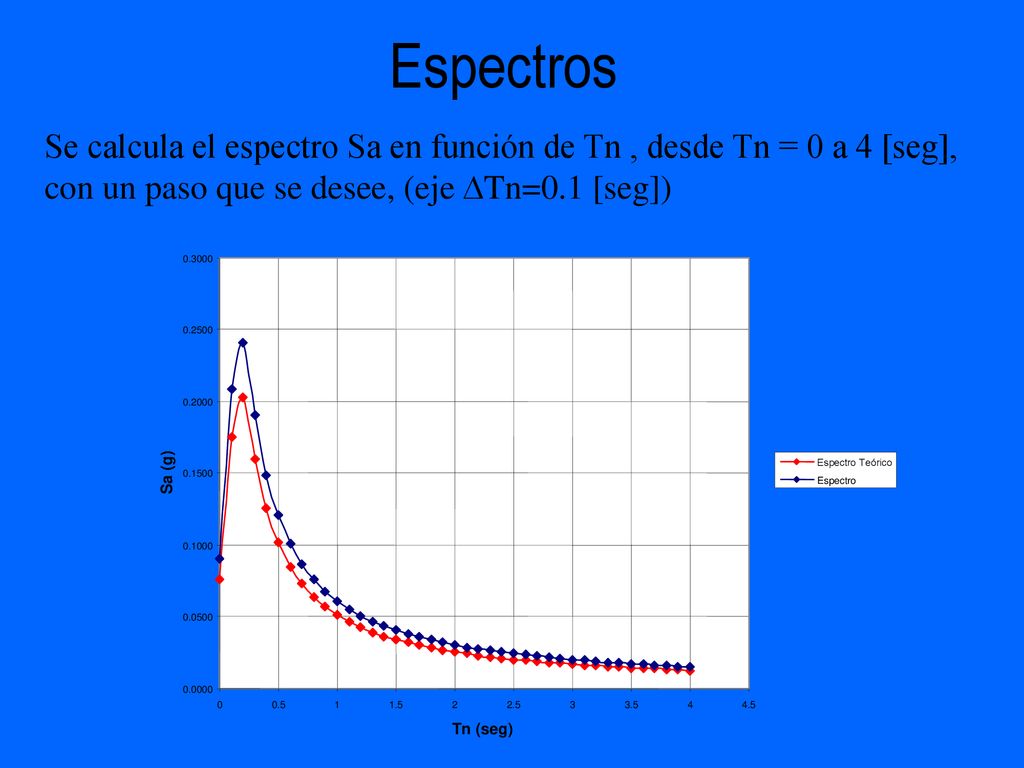

15 Espectros Se calcula el espectro Sa en función de Tn , desde Tn = 0 a 4 [seg], con un paso que se desee, (eje DTn=0.1 [seg]) 0.3000 0.0000 0.0500 0.2500 0.2000 Espectro Teórico Sa (g) 0.1500 Espectro 0.1000 0.5 1 1.5 2 2.5 3 3.5 4 4.5 Tn (seg)

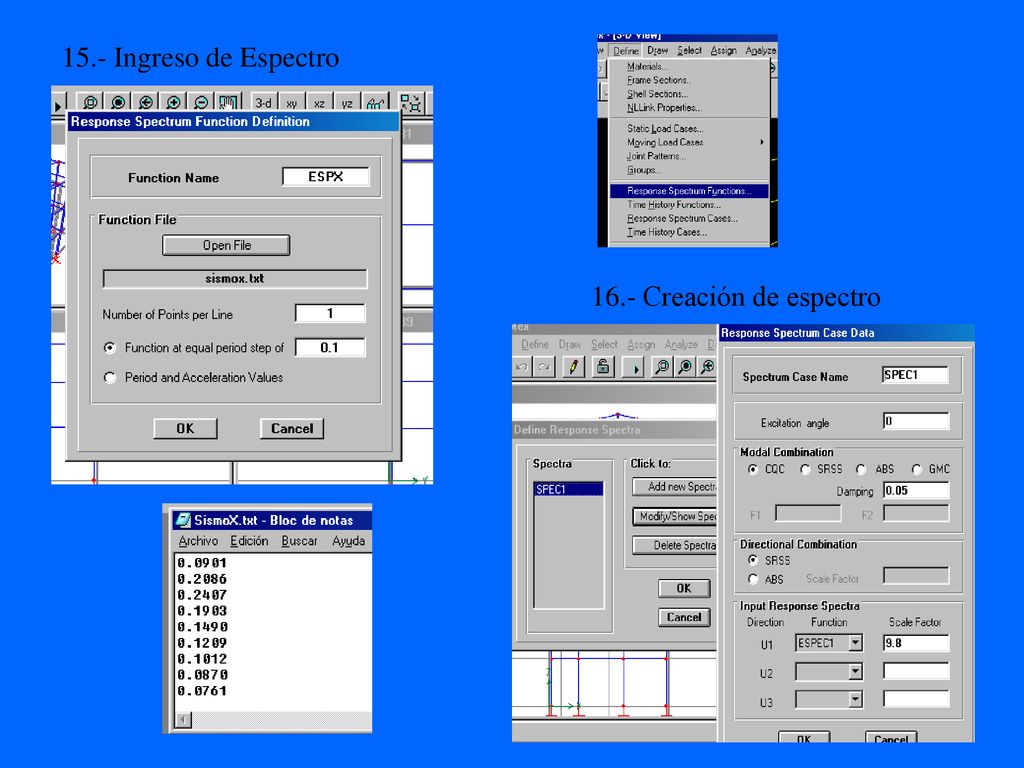

16 15.- Ingreso de Espectro 16.- Creación de espectro

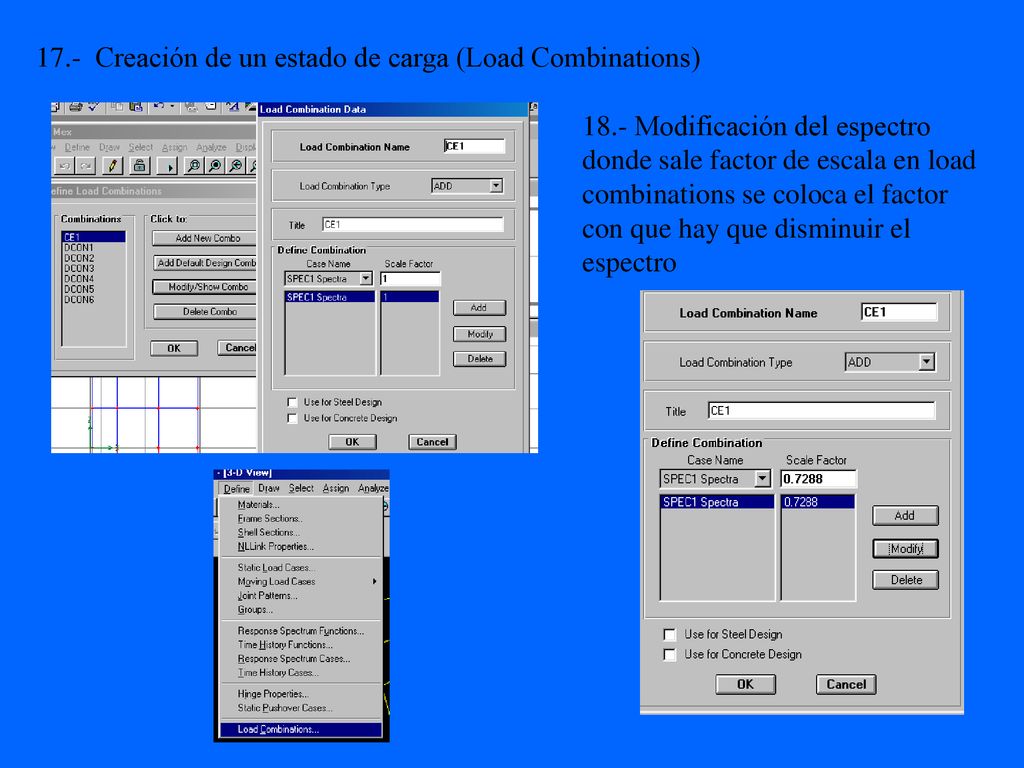

17 17.- Creación de un estado de carga (Load Combinations)
18.- Modificación del espectro donde sale factor de escala en load combinations se coloca el factor con que hay que disminuir el espectro

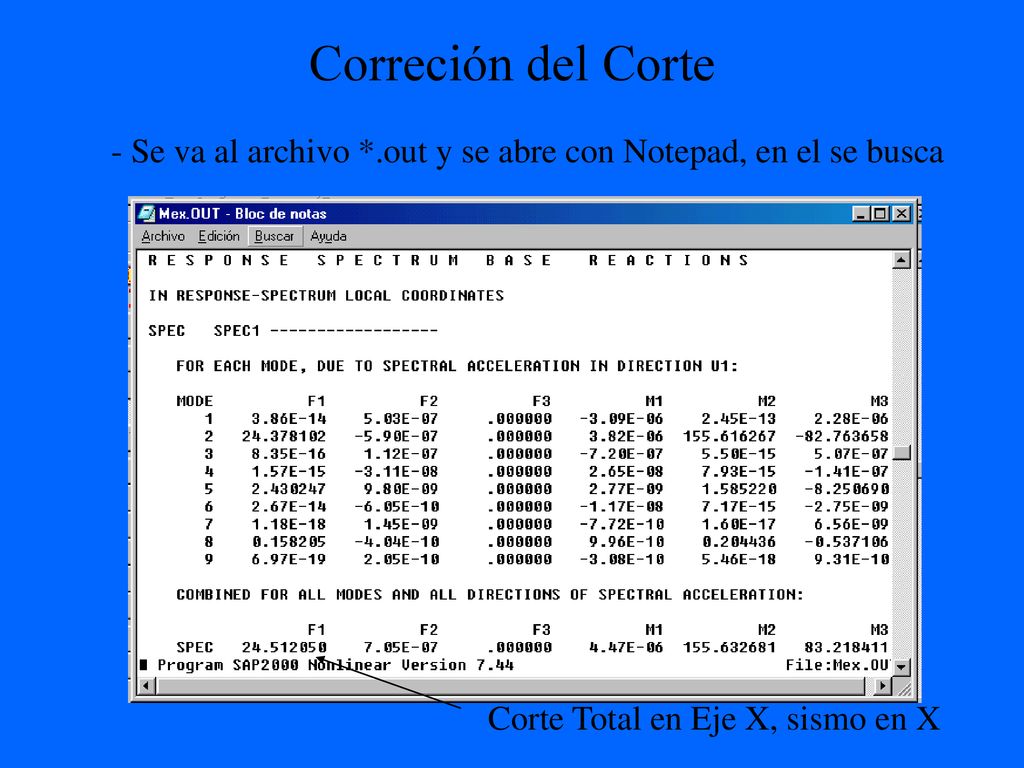

18 Correción del Corte - Se va al archivo *.out y se abre con Notepad, en el se busca Corte Total en Eje X, sismo en X

19 Correción Se compara con el Corte minimo y Maximo por la Norma
Qmin = IAoP¤6 Qmax= ICmaxP Si Q < Qmin Factor de Correción = Qmin¤Q Si Qmin < Q < Qmax Factor de Correción = 1 Si Qmax < Q Factor de Correción = Qmax¤Q

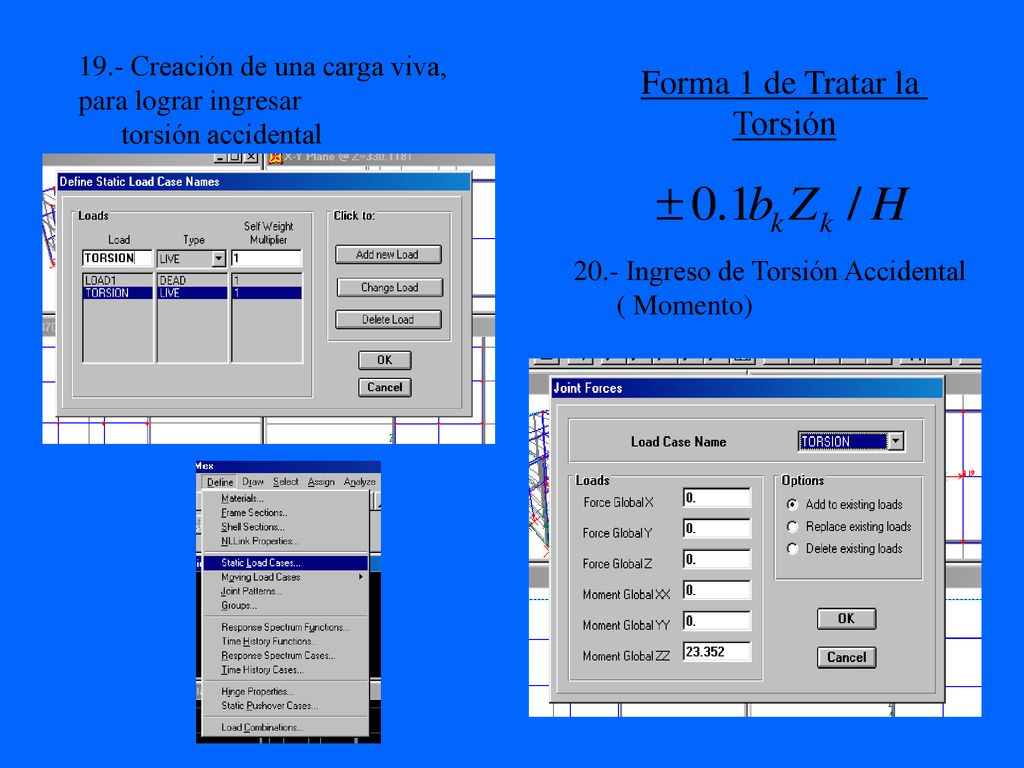

20 Forma 1 de Tratar la Torsión
19.- Creación de una carga viva, para lograr ingresar torsión accidental Forma 1 de Tratar la Torsión 20.- Ingreso de Torsión Accidental ( Momento)

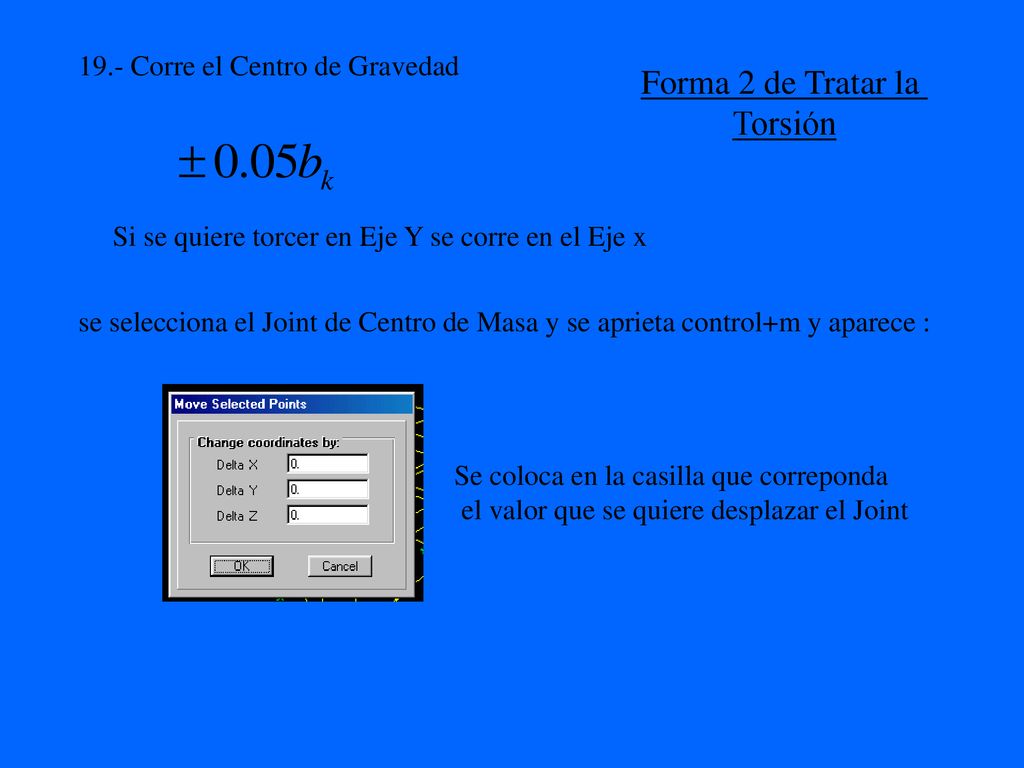

21 Forma 2 de Tratar la Torsión 19.- Corre el Centro de Gravedad
Si se quiere torcer en Eje Y se corre en el Eje x se selecciona el Joint de Centro de Masa y se aprieta control+m y aparece : Se coloca en la casilla que correponda el valor que se quiere desplazar el Joint
