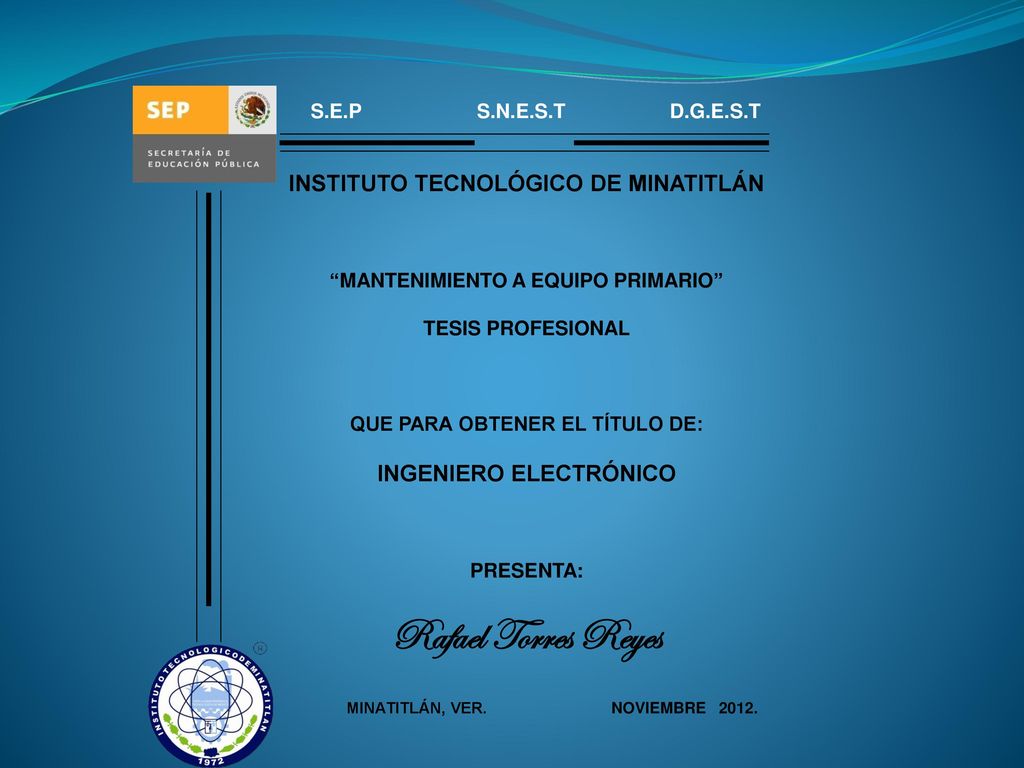

“MANTENIMIENTO A EQUIPO PRIMARIO” TESIS PROFESIONAL QUE PARA OBTENER EL TÍTULO DE: INGENIERO ELECTRÓNICO PRESENTA: Rafael Torres Reyes MINATITLÁN, VER NOVIEMBRE S.E.P S.N.E.S.T D.G.E.S.T

2 La Electricidad en México

3 La Electricidad en México.

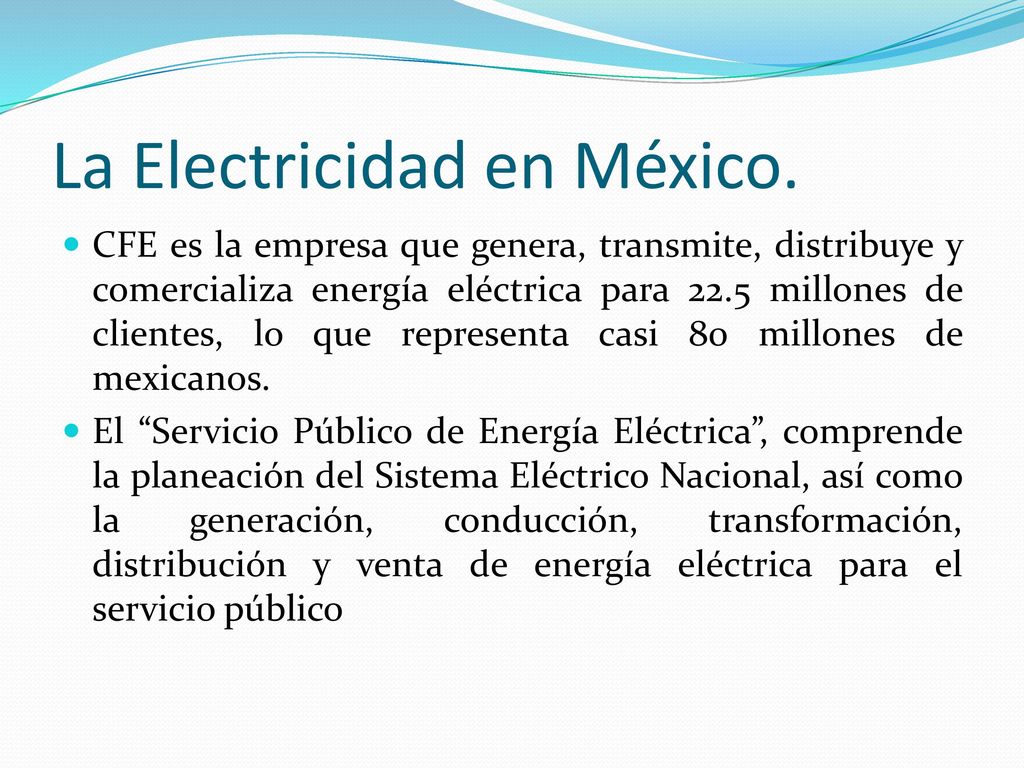

CFE es la empresa que genera, transmite, distribuye y comercializa energía eléctrica para 22.5 millones de clientes, lo que representa casi 80 millones de mexicanos. El “Servicio Público de Energía Eléctrica”, comprende la planeación del Sistema Eléctrico Nacional, así como la generación, conducción, transformación, distribución y venta de energía eléctrica para el servicio público

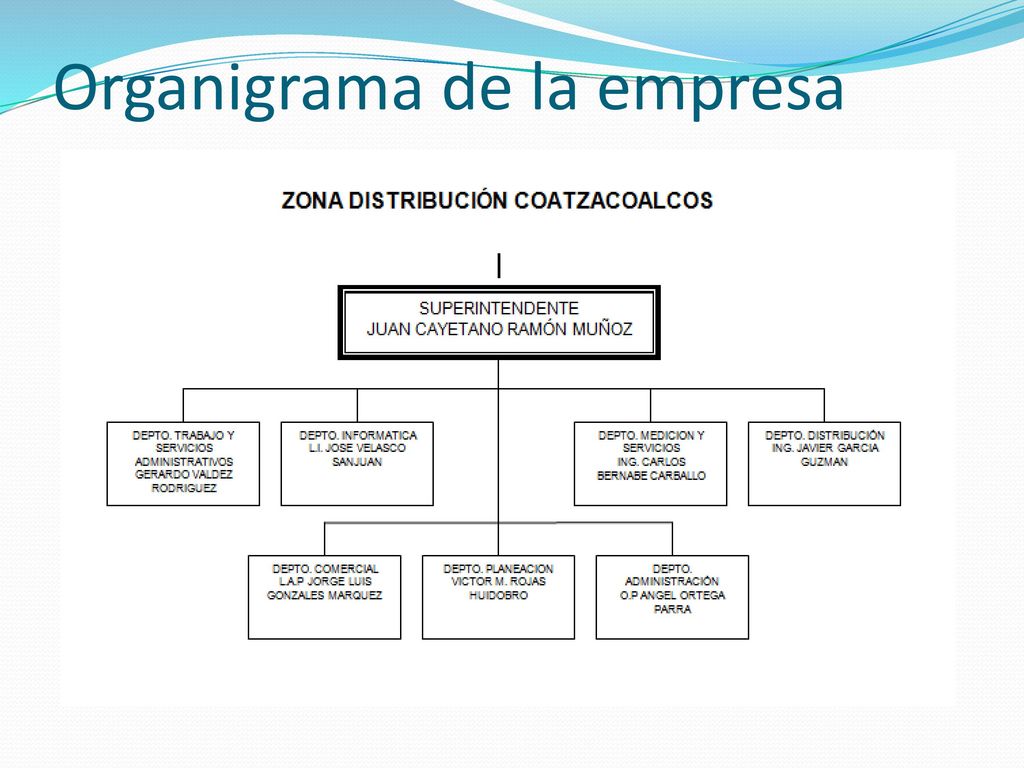

4 Organigrama de la empresa

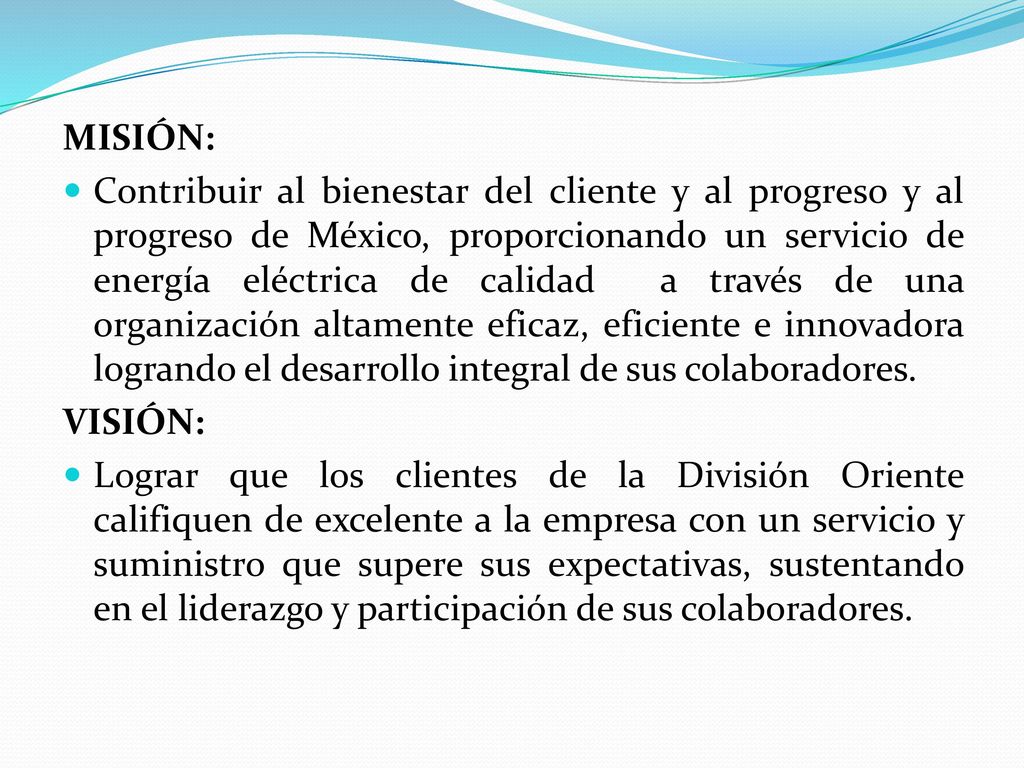

5 MISIÓN: Contribuir al bienestar del cliente y al progreso y al progreso de México, proporcionando un servicio de energía eléctrica de calidad a través de una organización altamente eficaz, eficiente e innovadora logrando el desarrollo integral de sus colaboradores. VISIÓN: Lograr que los clientes de la División Oriente califiquen de excelente a la empresa con un servicio y suministro que supere sus expectativas, sustentando en el liderazgo y participación de sus colaboradores.

6 Subestaciones Eléctricas

7 TRANSFORMADORES DE POTENCIA.

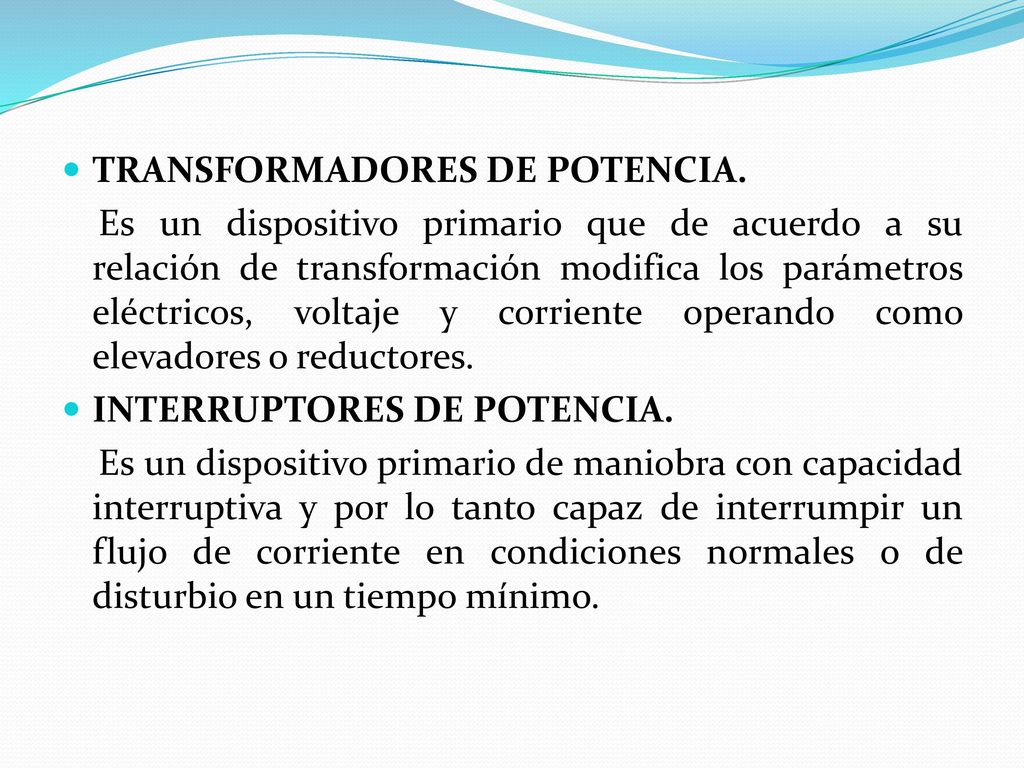

Es un dispositivo primario que de acuerdo a su relación de transformación modifica los parámetros eléctricos, voltaje y corriente operando como elevadores o reductores. INTERRUPTORES DE POTENCIA. Es un dispositivo primario de maniobra con capacidad interruptiva y por lo tanto capaz de interrumpir un flujo de corriente en condiciones normales o de disturbio en un tiempo mínimo.

8 BARRAS Y CABLES (BUSES).
Son los arreglos con cable o tubo para formar las barras y que a través de las cuchillas seccionadoras se conectan los interruptores y demás equipos.  AISLAMIENTO. En una subestación de potencia el aislamiento es fundamental, ya que se encontrará en todo el equipo primario en sus diferentes tipos (vidrio, porcelana, papel, etc.), incluyendo los aisladores que soportan los buses y cables (tipo suspensión o pedestal).

9 SISTEMA DE TIERRA. Es un diseño especial de electrodos interconectados formando una red subterránea en la cual se conectan todas las referencias a tierra. (Neutros de conexiones estrellas, estructuras de soporte, partes aterrizadas de todo el equipo primario, cerca perimetral, apartarrayos, etc.).

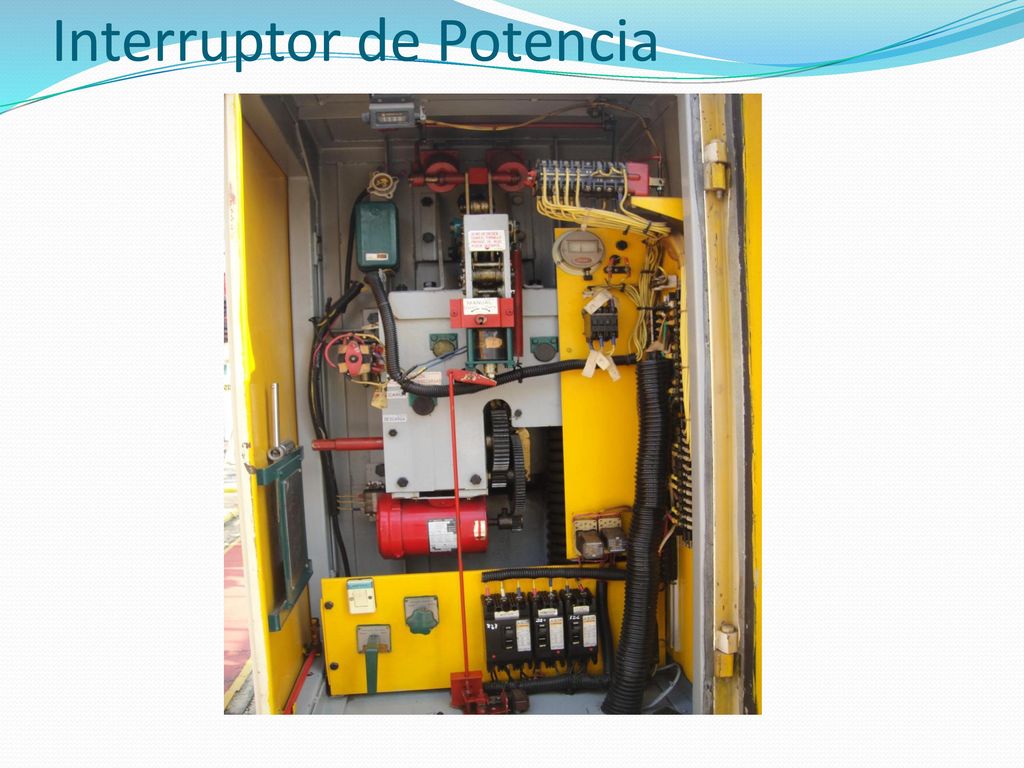

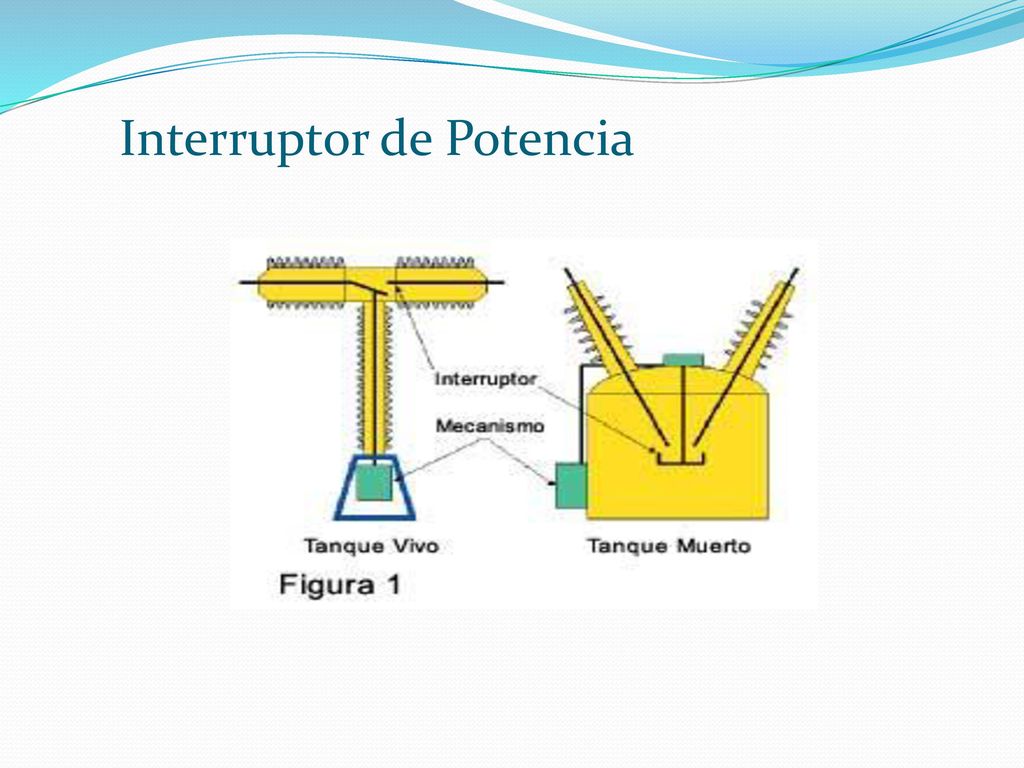

10 Interruptor de Potencia

11 Transformador de Potencia
Figura 2

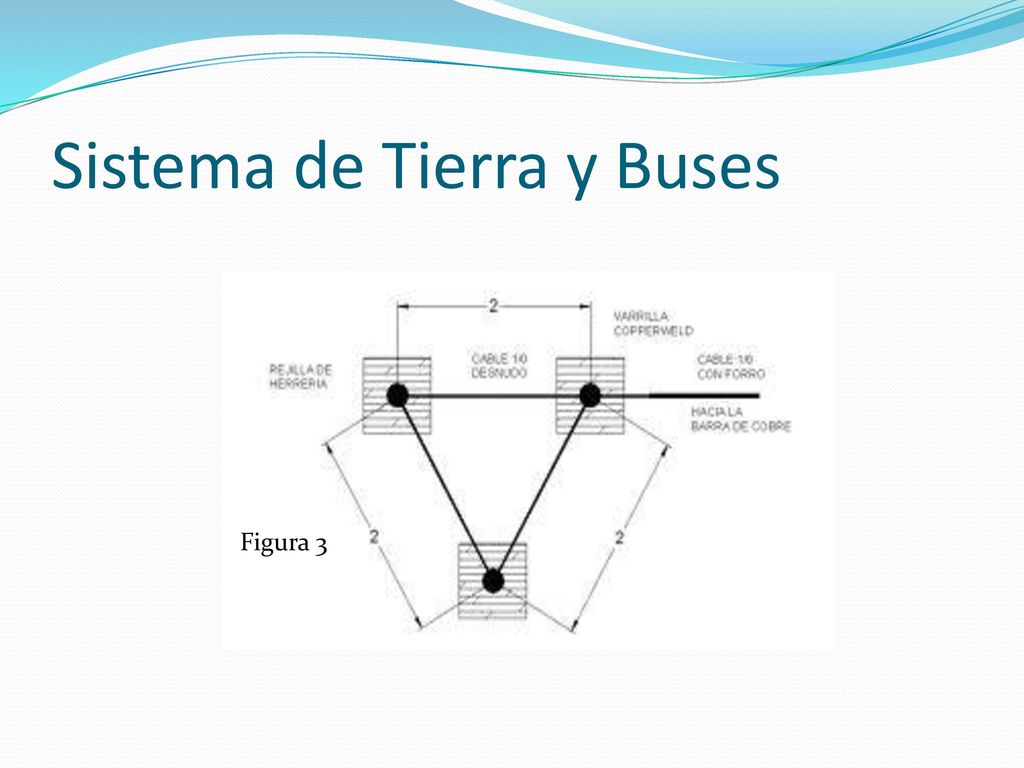

12 Sistema de Tierra y Buses
Figura 3

13 COMISION FEDERAL DE ELECTRICIDAD

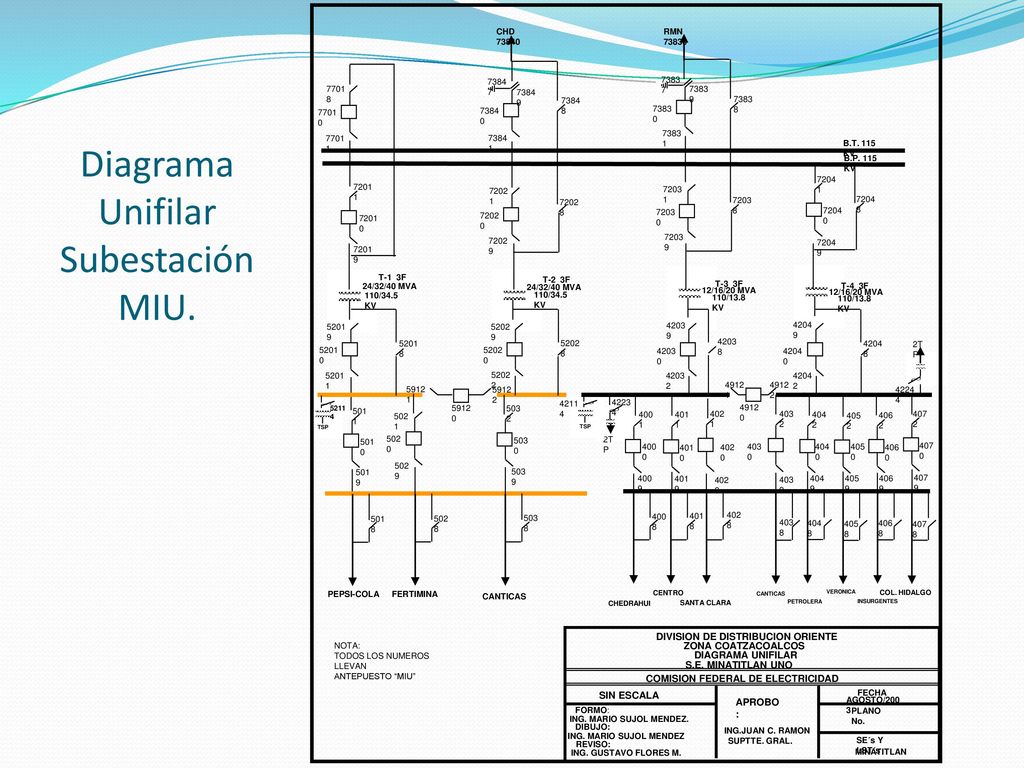

NOTA: TODOS LOS NUMEROS LLEVAN ANTEPUESTO “MIU” DIVISION DE DISTRIBUCION ORIENTE COMISION FEDERAL DE ELECTRICIDAD ZONA COATZACOALCOS DIAGRAMA UNIFILAR S.E. MINATITLAN UNO SIN ESCALA FORMO: ING. MARIO SUJOL MENDEZ. DIBUJO: ING. MARIO SUJOL MENDEZ REVISO: ING. GUSTAVO FLORES M. APROBO: ING.JUAN C. RAMON SUPTTE. GRAL. FECHA AGOSTO/2003 PLANO No. SE´s Y LST´s MINATITLAN T-1 3F 24/32/40 MVA T-2 3F T-3 3F 12/16/20 MVA T-4 3F CHD 73840 RMN 73830 77018 77010 77011 73840 73847 73849 73841 73848 73837 73830 73831 73838 72011 72010 72019 73839 72021 72020 72029 72028 72031 72030 72039 72038 72041 72040 72049 72048 110/34.5 KV 110/13.8 KV 52019 52010 52011 52018 52029 52020 52022 52028 42039 42030 42032 42038 42049 42040 42042 42048 59121 59120 59122 5032 5030 5039 5021 5020 5029 5011 5010 5019 4001 4000 4009 4011 4010 4019 4021 4020 4029 49120 49121 49122 4042 4040 4049 4052 4050 4059 4062 4060 4069 4072 4070 4079 4008 4018 4028 4038 4058 4068 4078 INSURGENTES VERONICA PETROLERA CANTICAS SANTA CLARA CENTRO CHEDRAHUI PEPSI-COLA FERTIMINA 5018 5028 5038 TSP 52114 2TP 42114 42234 42244 B.T. 115 KV B.P. 115 KV COL. HIDALGO 4030 4032 4039 4048 Diagrama Unifilar Subestación MIU

14 Mantenimiento Mayor

15 Interruptor de Potencia

16 Motivo del Mantenimiento

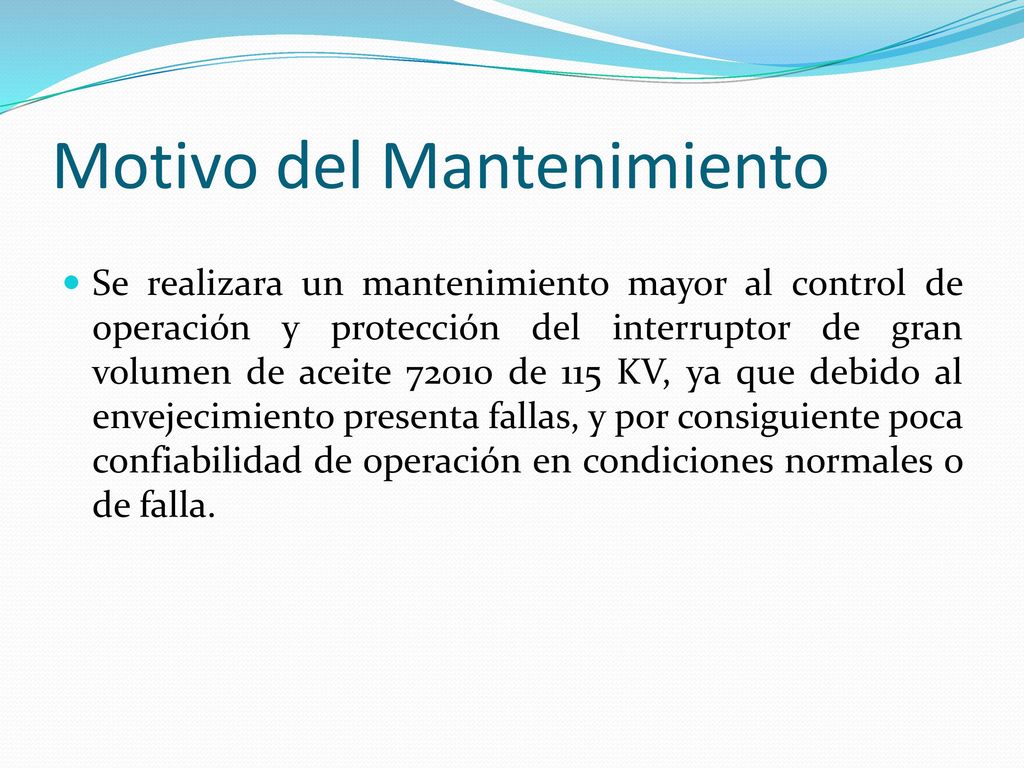

Se realizara un mantenimiento mayor al control de operación y protección del interruptor de gran volumen de aceite de 115 KV, ya que debido al envejecimiento presenta fallas, y por consiguiente poca confiabilidad de operación en condiciones normales o de falla.

17 COMISION FEDERAL DE ELECTRICIDAD
NOTA: TODOS LOS NUMEROS LLEVAN ANTEPUESTO “MIU” DIVISION DE DISTRIBUCION ORIENTE COMISION FEDERAL DE ELECTRICIDAD ZONA COATZACOALCOS DIAGRAMA UNIFILAR S.E. MINATITLAN UNO SIN ESCALA FORMO: ING. MARIO SUJOL MENDEZ. DIBUJO: ING. MARIO SUJOL MENDEZ REVISO: ING. GUSTAVO FLORES M. APROBO: ING.JUAN C. RAMON SUPTTE. GRAL. FECHA AGOSTO/2003 PLANO No. SE´s Y LST´s MINATITLAN T-1 3F 24/32/40 MVA T-2 3F T-3 3F 12/16/20 MVA T-4 3F CHD 73840 RMN 73830 77018 77010 77011 73840 73847 73849 73841 73848 73837 73830 73831 73838 72011 72010 72019 73839 72021 72020 72029 72028 72031 72030 72039 72038 72041 72040 72049 72048 110/34.5 KV 110/13.8 KV 52019 52010 52011 52018 52029 52020 52022 52028 42039 42030 42032 42038 42049 42040 42042 42048 59121 59120 59122 5032 5030 5039 5021 5020 5029 5011 5010 5019 4001 4000 4009 4011 4010 4019 4021 4020 4029 49120 49121 49122 4042 4040 4049 4052 4050 4059 4062 4060 4069 4072 4070 4079 4008 4018 4028 4038 4058 4068 4078 INSURGENTES VERONICA PETROLERA CANTICAS SANTA CLARA CENTRO CHEDRAHUI PEPSI-COLA FERTIMINA 5018 5028 5038 TSP 52114 2TP 42114 42234 42244 B.T. 115 KV B.P. 115 KV COL. HIDALGO 4030 4032 4039 4048 Diagrama Unifilar Subestación MIU.

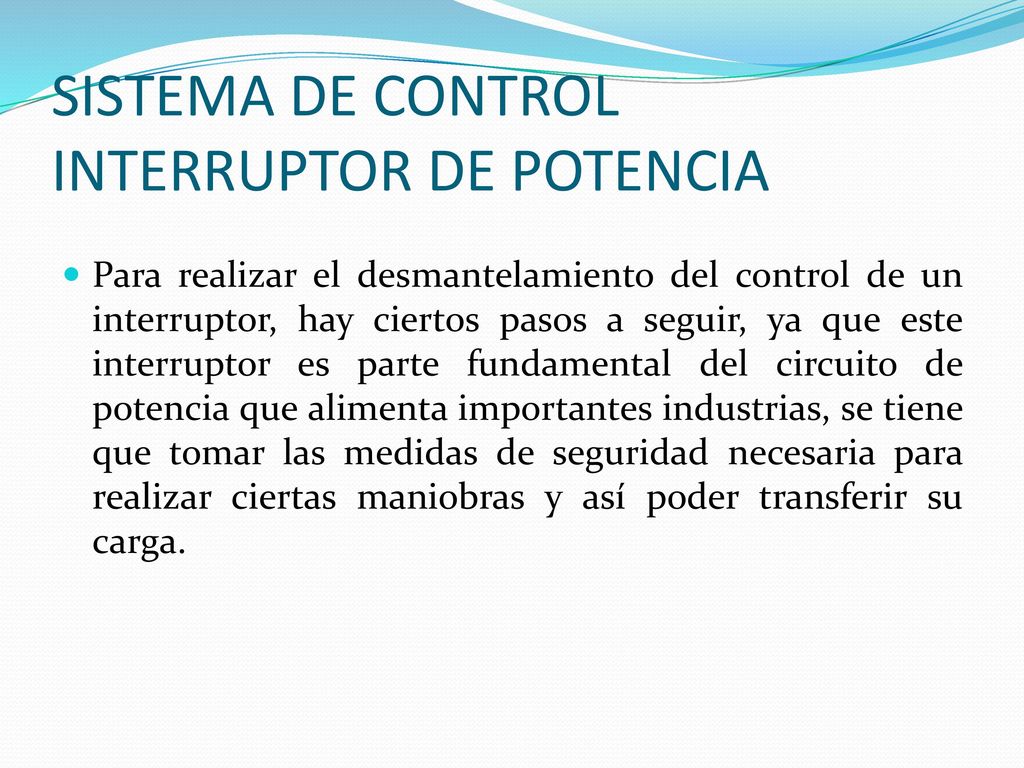

18 SISTEMA de control interruptor de potencia
Para realizar el desmantelamiento del control de un interruptor, hay ciertos pasos a seguir, ya que este interruptor es parte fundamental del circuito de potencia que alimenta importantes industrias, se tiene que tomar las medidas de seguridad necesaria para realizar ciertas maniobras y así poder transferir su carga.

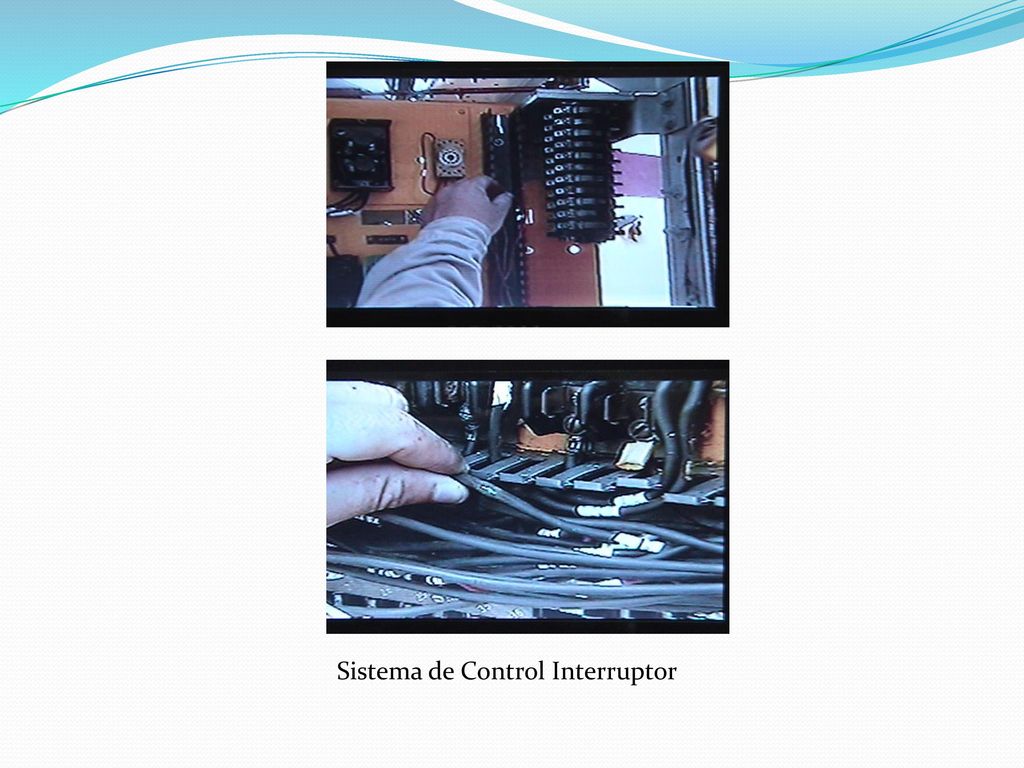

19 Sistema de Control Interruptor

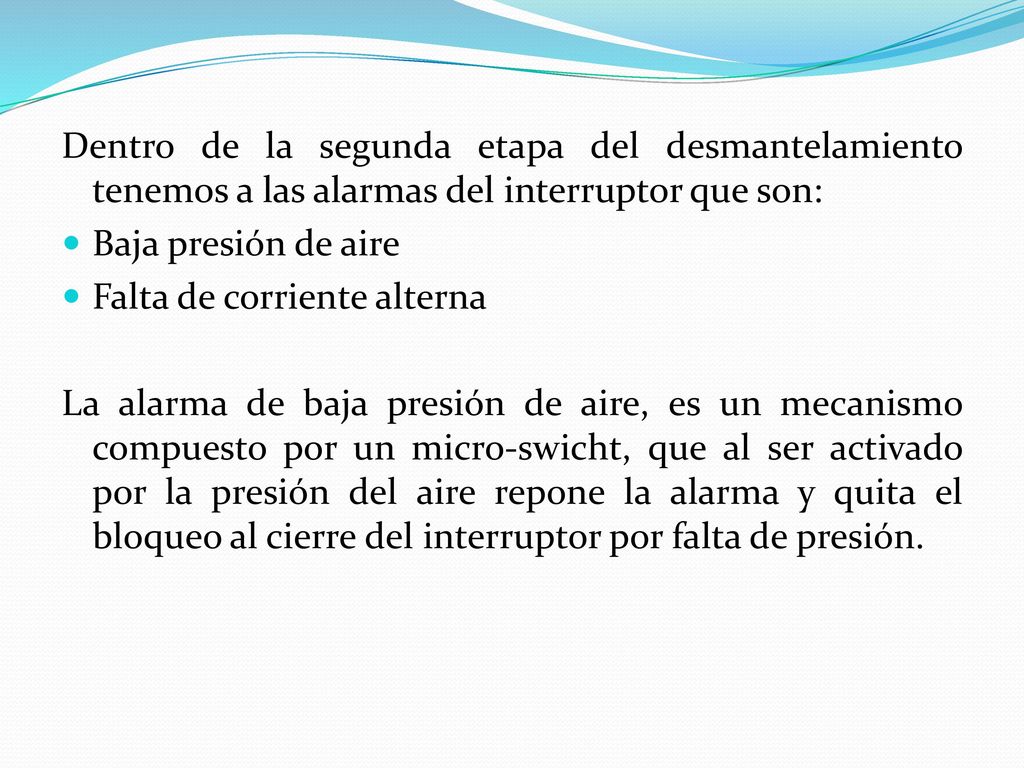

20 Dentro de la segunda etapa del desmantelamiento tenemos a las alarmas del interruptor que son:
Baja presión de aire Falta de corriente alterna La alarma de baja presión de aire, es un mecanismo compuesto por un micro-swicht, que al ser activado por la presión del aire repone la alarma y quita el bloqueo al cierre del interruptor por falta de presión.

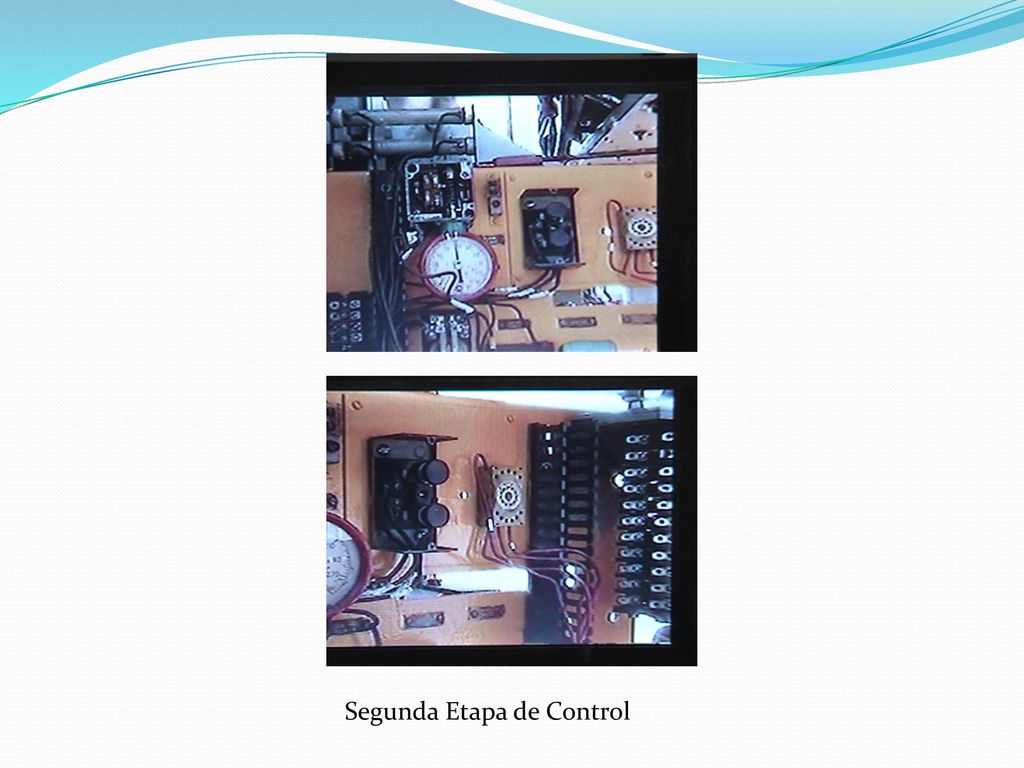

21 Segunda Etapa de Control

22 Tercera Etapa de Control

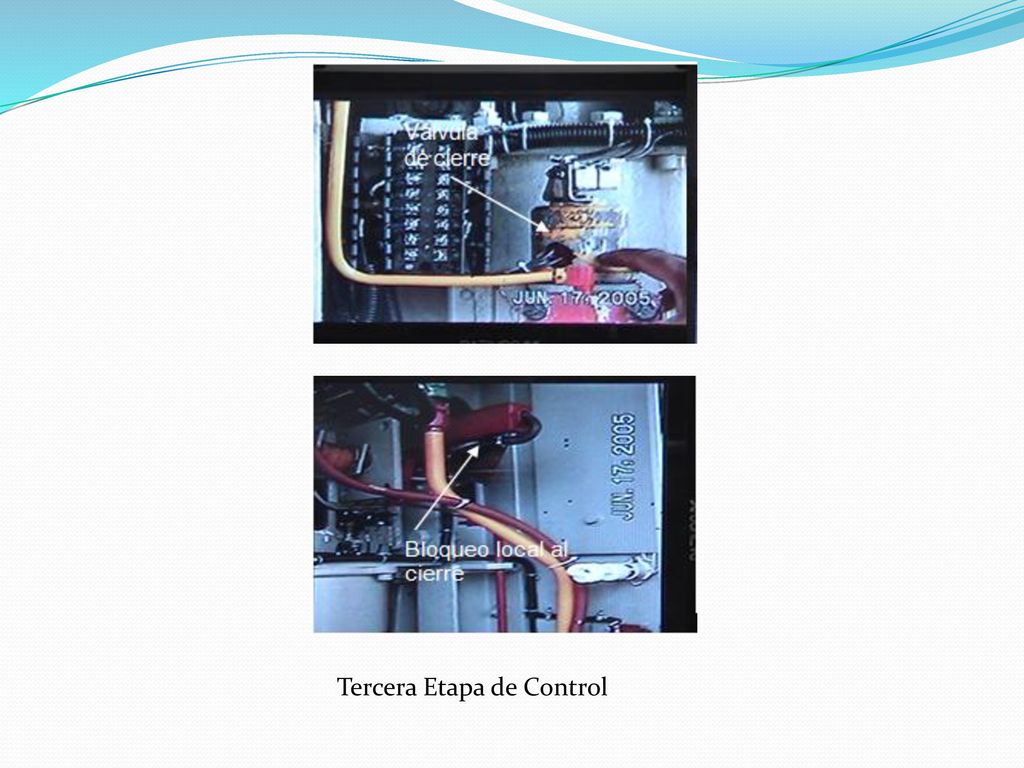

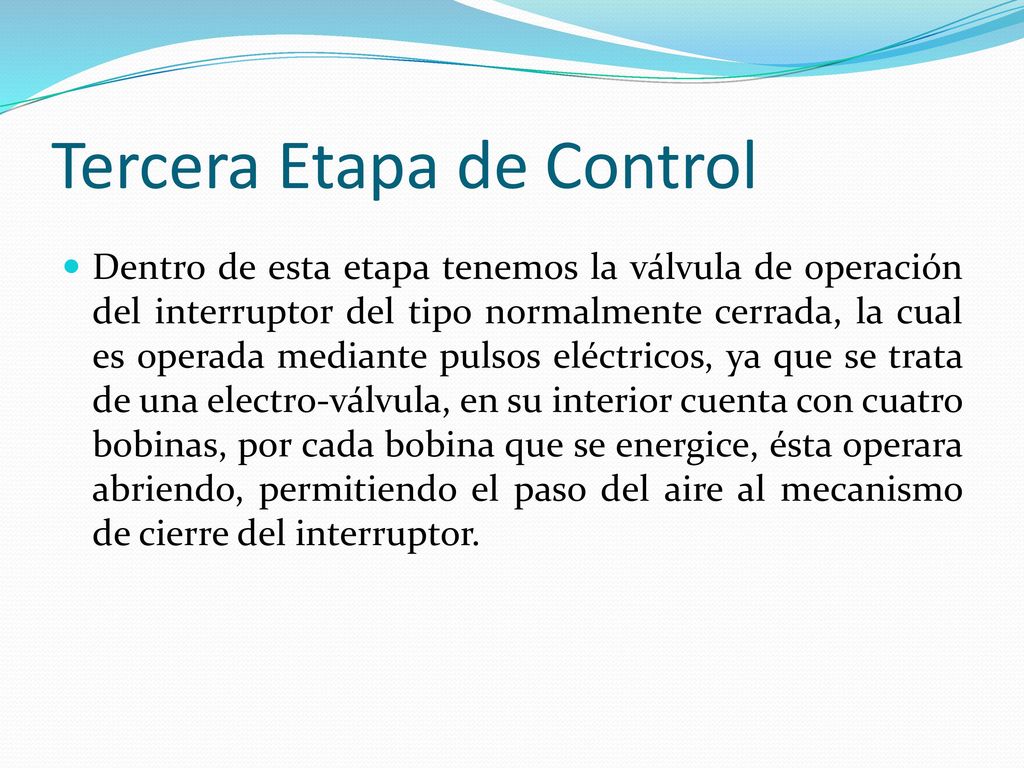

Dentro de esta etapa tenemos la válvula de operación del interruptor del tipo normalmente cerrada, la cual es operada mediante pulsos eléctricos, ya que se trata de una electro-válvula, en su interior cuenta con cuatro bobinas, por cada bobina que se energice, ésta operara abriendo, permitiendo el paso del aire al mecanismo de cierre del interruptor.

23 Tercera Etapa de Control

24 Pruebas de Operación de Interruptor

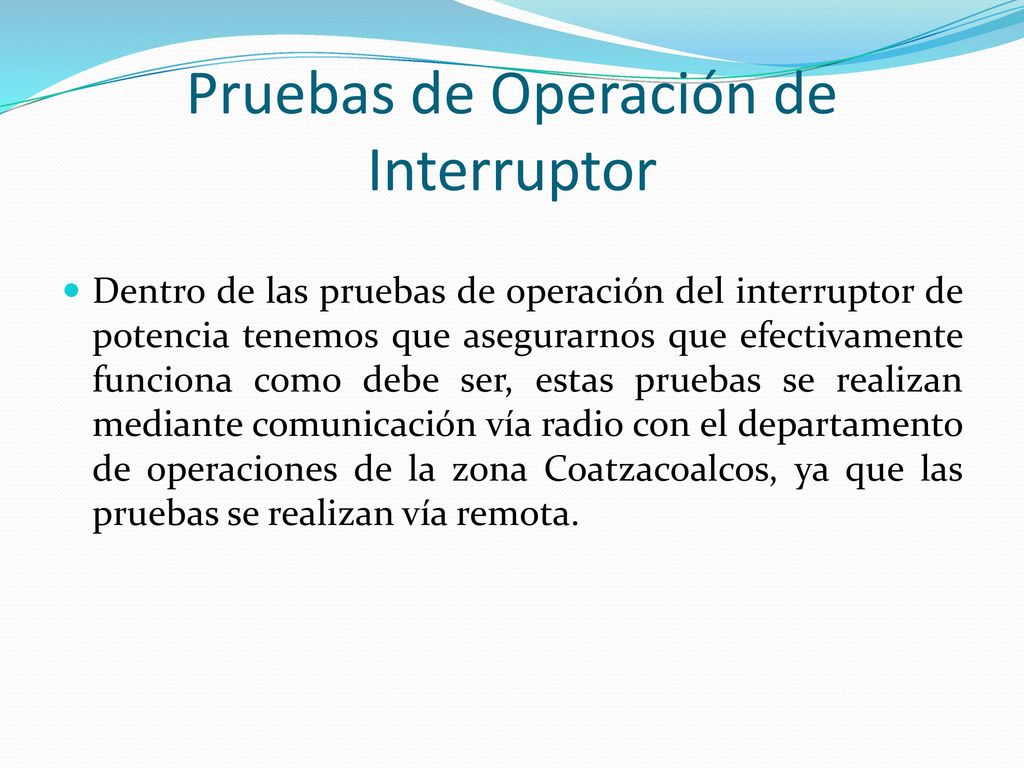

Dentro de las pruebas de operación del interruptor de potencia tenemos que asegurarnos que efectivamente funciona como debe ser, estas pruebas se realizan mediante comunicación vía radio con el departamento de operaciones de la zona Coatzacoalcos, ya que las pruebas se realizan vía remota.

25 Pruebas Eléctricas al Interruptor

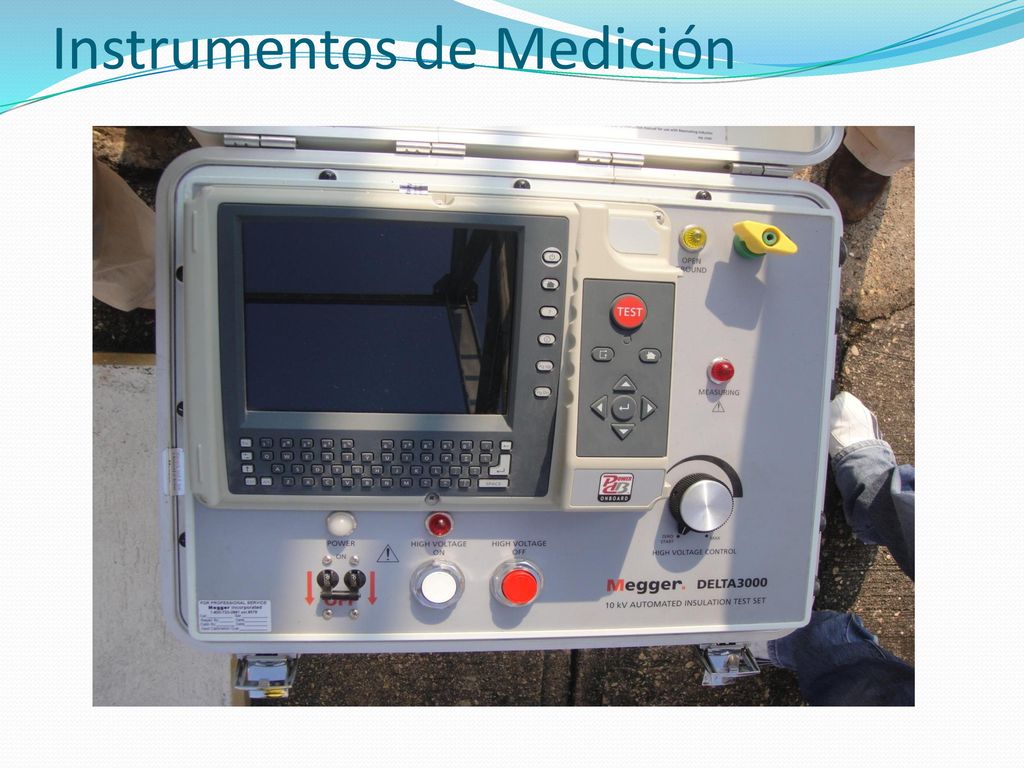

26 Instrumentos de Medición

27 Resistencia de Aislamiento

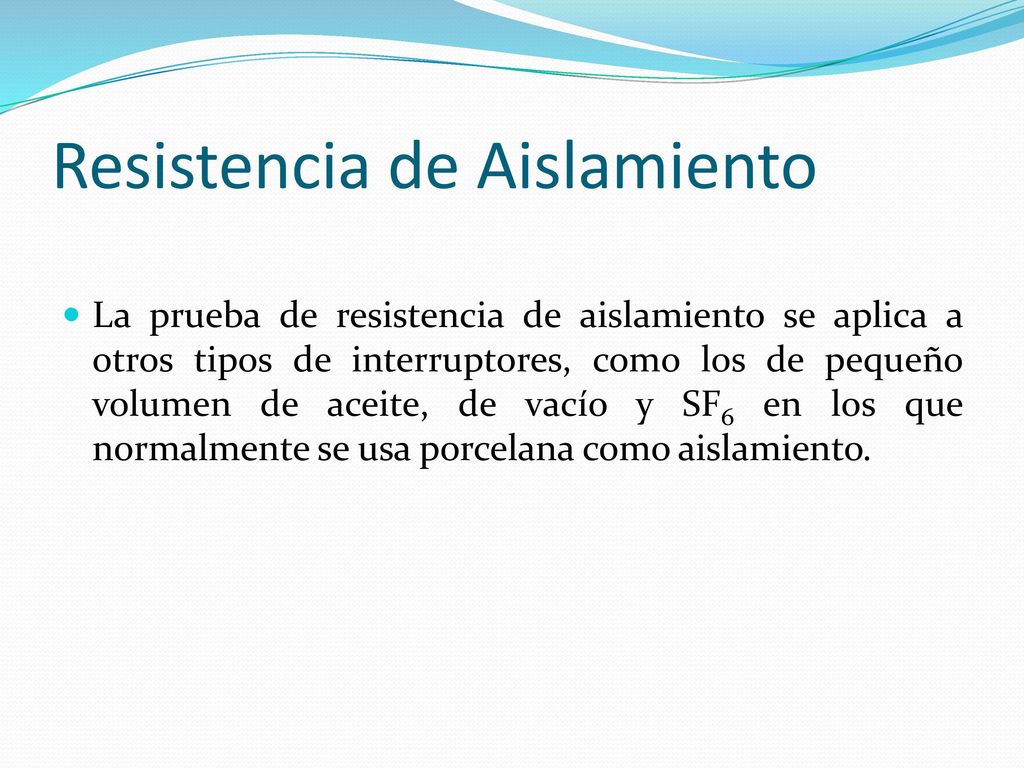

La prueba de resistencia de aislamiento se aplica a otros tipos de interruptores, como los de pequeño volumen de aceite, de vacío y SF6 en los que normalmente se usa porcelana como aislamiento.

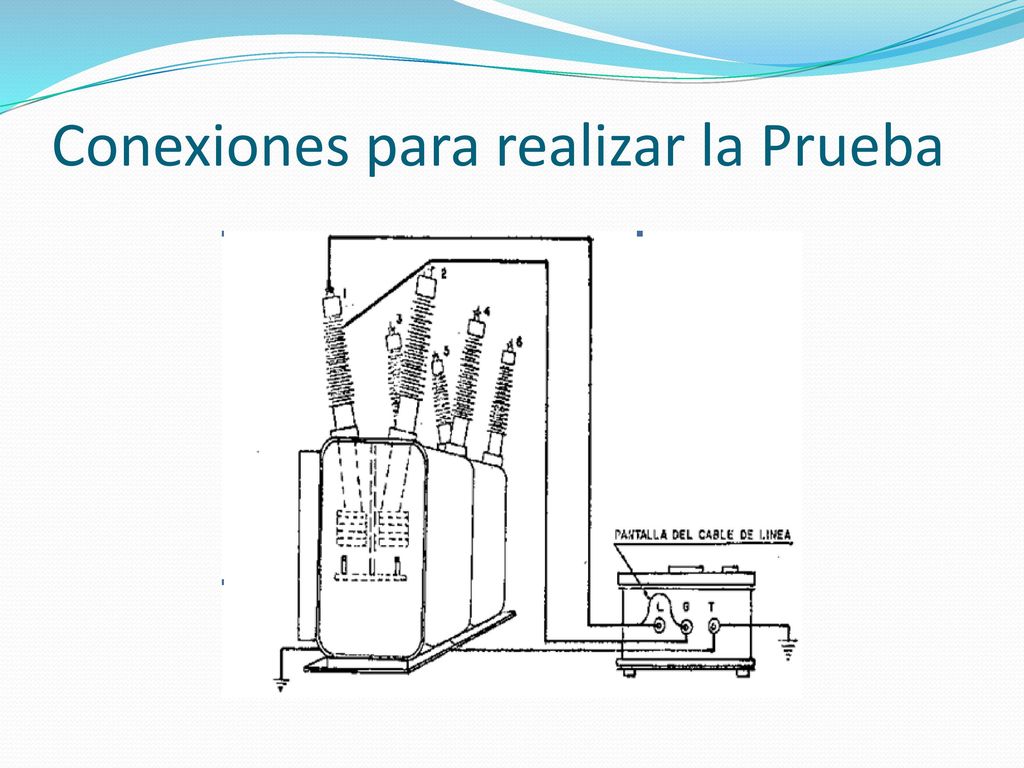

28 Conexiones para realizar la Prueba

29 Interpretación de Resultados

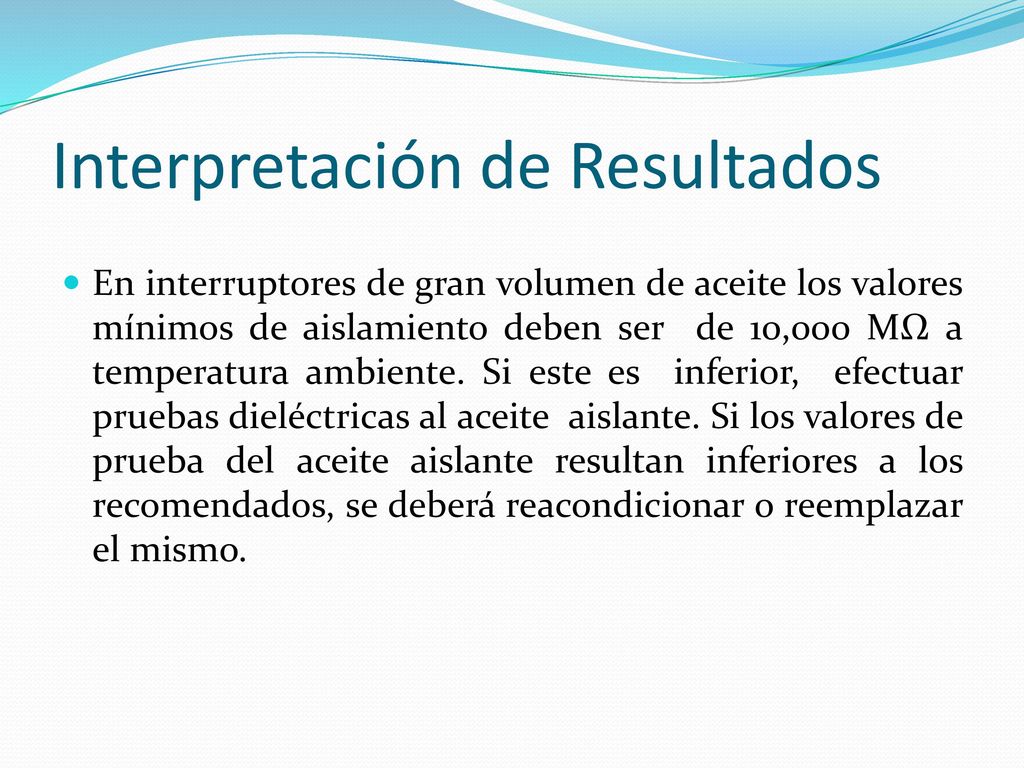

En interruptores de gran volumen de aceite los valores mínimos de aislamiento deben ser de 10,000 MΩ a temperatura ambiente. Si este es inferior, efectuar pruebas dieléctricas al aceite aislante. Si los valores de prueba del aceite aislante resultan inferiores a los recomendados, se deberá reacondicionar o reemplazar el mismo.

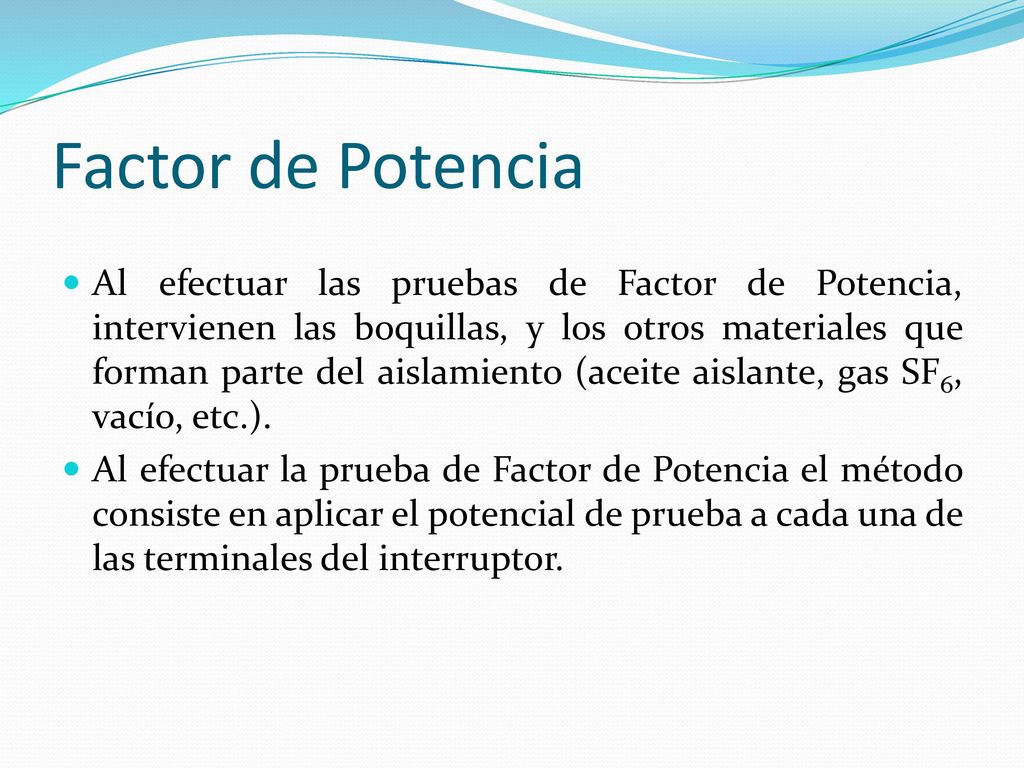

30 Factor de Potencia Al efectuar las pruebas de Factor de Potencia, intervienen las boquillas, y los otros materiales que forman parte del aislamiento (aceite aislante, gas SF6, vacío, etc.). Al efectuar la prueba de Factor de Potencia el método consiste en aplicar el potencial de prueba a cada una de las terminales del interruptor.

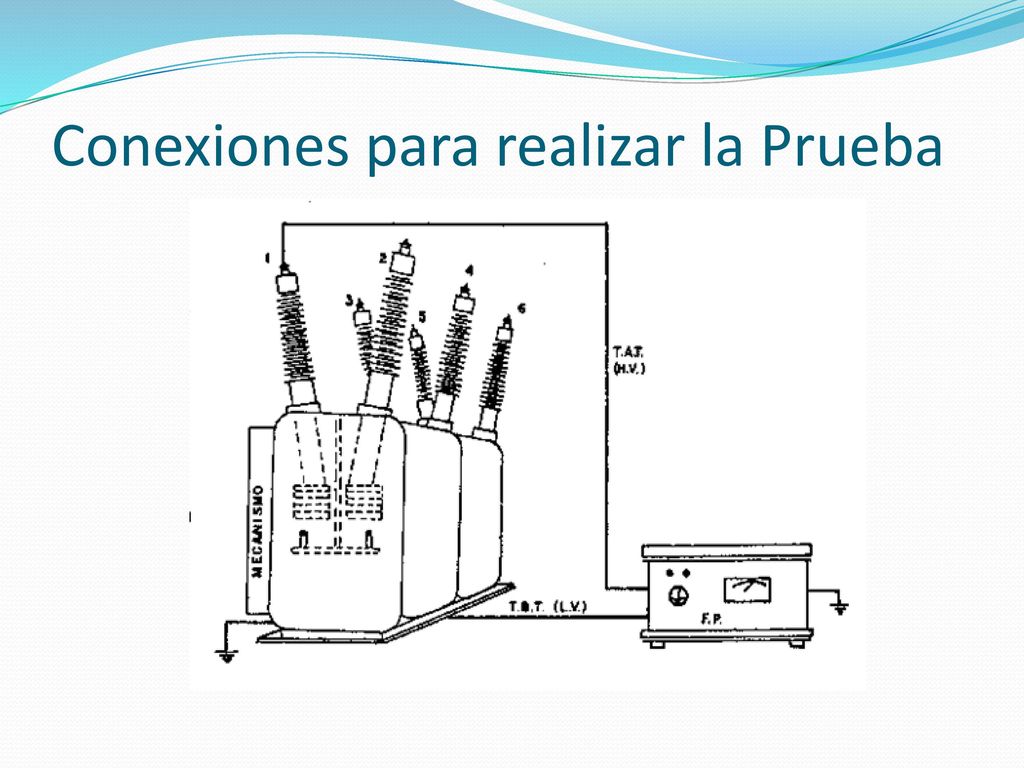

31 Conexiones para realizar la Prueba

32 Interpretación de Resultados

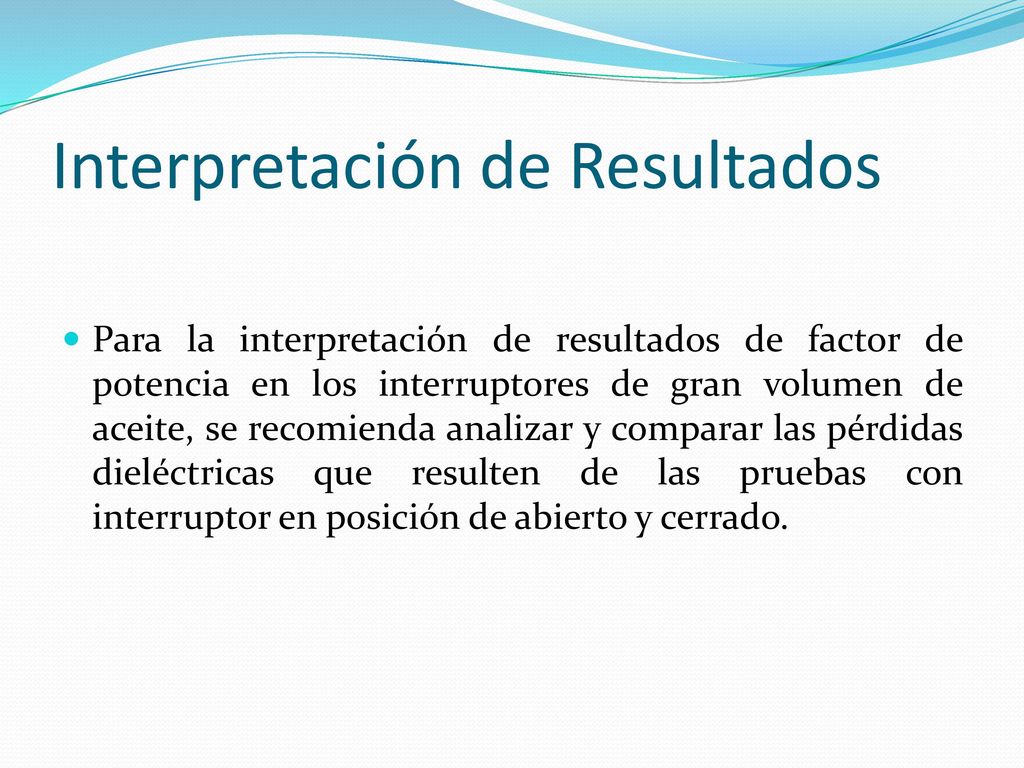

Para la interpretación de resultados de factor de potencia en los interruptores de gran volumen de aceite, se recomienda analizar y comparar las pérdidas dieléctricas que resulten de las pruebas con interruptor en posición de abierto y cerrado.

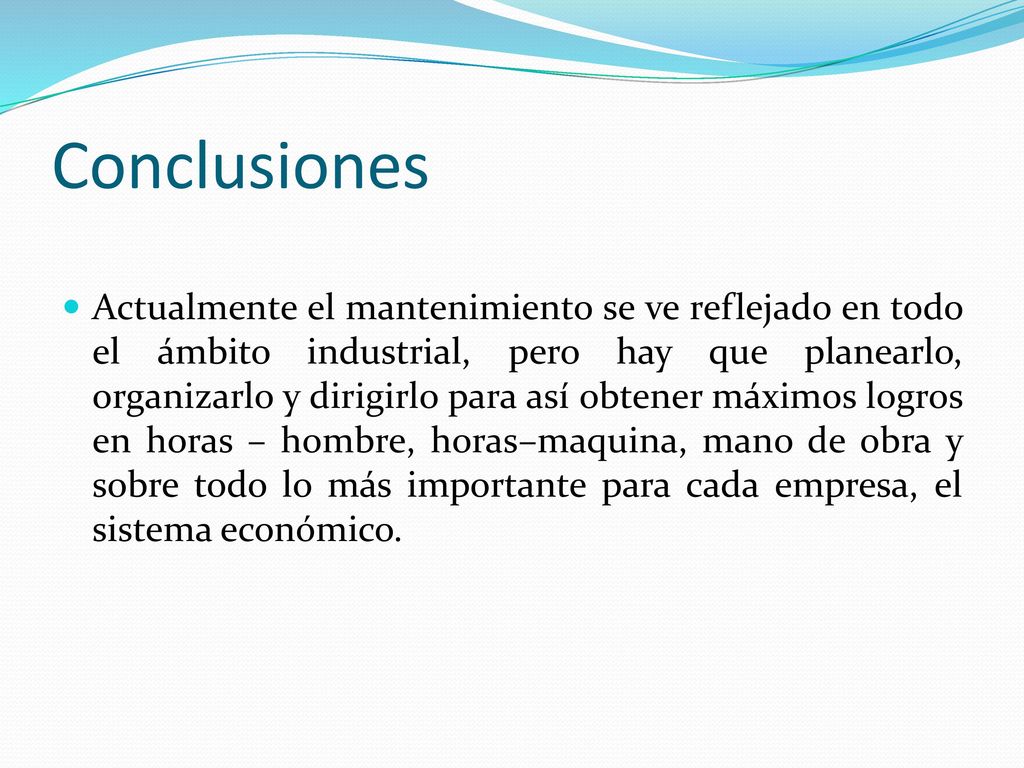

33 Conclusiones Actualmente el mantenimiento se ve reflejado en todo el ámbito industrial, pero hay que planearlo, organizarlo y dirigirlo para así obtener máximos logros en horas – hombre, horas–maquina, mano de obra y sobre todo lo más importante para cada empresa, el sistema económico.
