1 Universidad de las Ciencias Informáticas
UCI Matemática Numérica

2 Métodos Numéricos de Integración.

3 Sumario: 1.1 Planteamiento del problema. 1.2 Métodos numéricos de
integración.

4 1.1 Planteamiento del problema

5 Volúmenes Masas Momentos y centroides Longitud de una curva

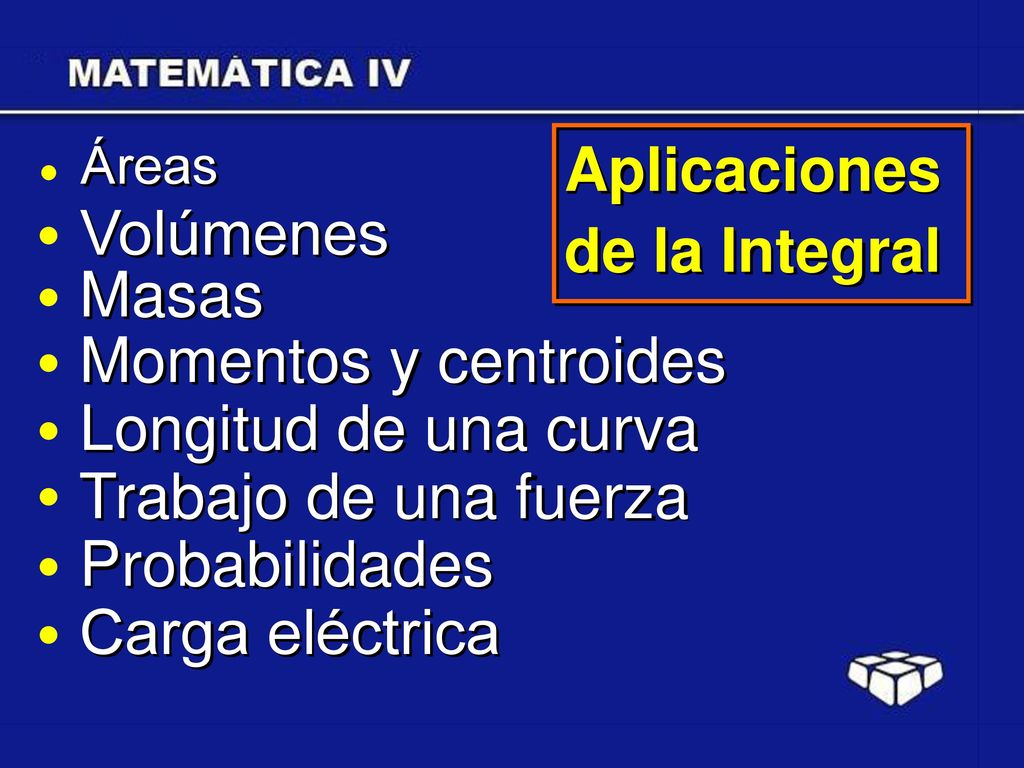

Áreas Aplicaciones de la Integral Volúmenes Masas Momentos y centroides Longitud de una curva Trabajo de una fuerza Probabilidades Carga eléctrica

6 1º caso En el intervalo [a,b] se conoce analíticamente a la función f
1º caso En el intervalo [a,b] se conoce analíticamente a la función f. Se necesita calcular el valor aproximado de y estimar el error cometido.

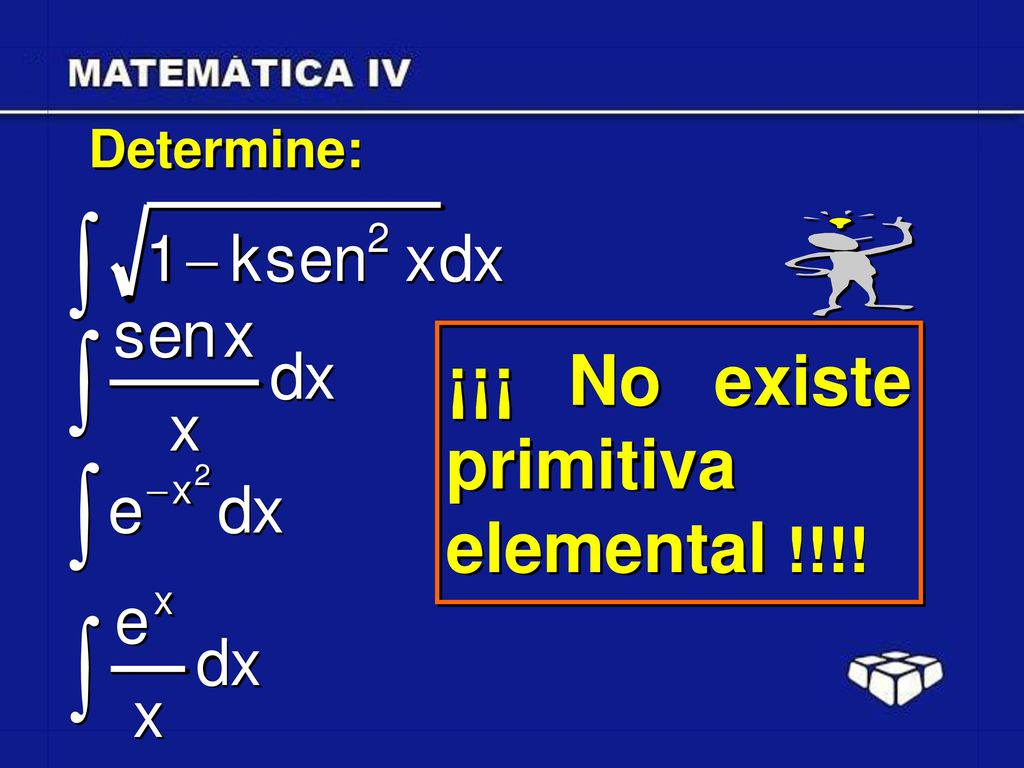

7 ¡¡¡ No existe primitiva elemental !!!!
Determine: ¡¡¡ No existe primitiva elemental !!!!

8 Longitud de una elipse Caso particular K=1.

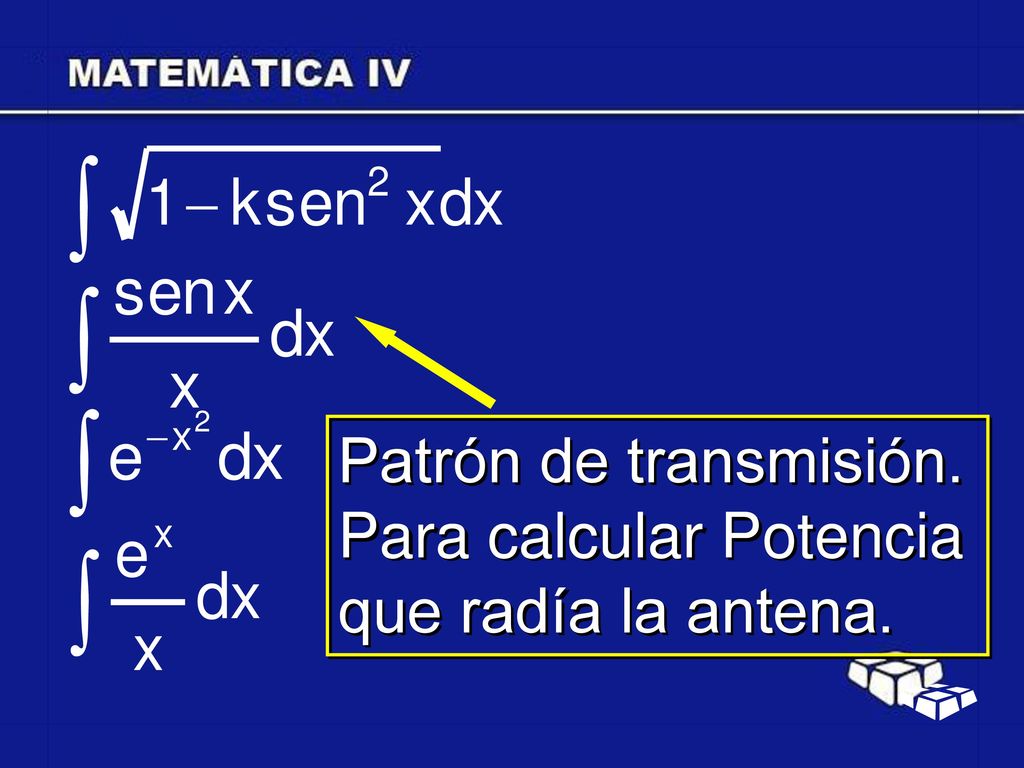

9 Patrón de transmisión. Para calcular Potencia que radía la antena.

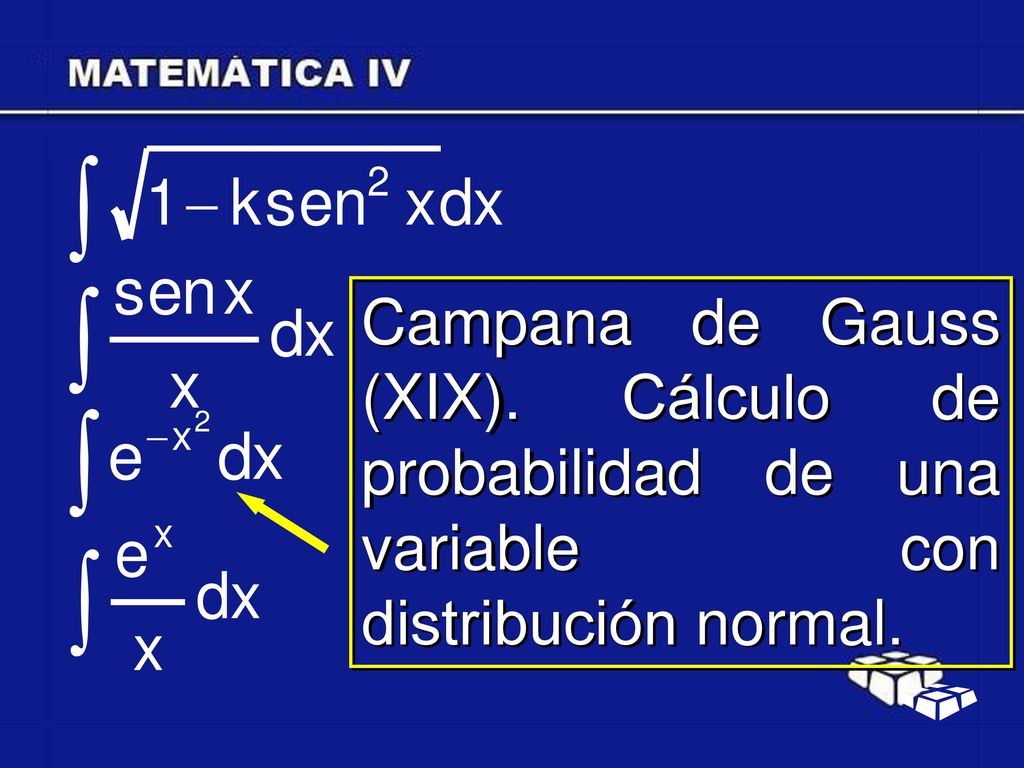

10 Campana de Gauss (XIX). Cálculo de probabilidad de una variable con distribución normal.

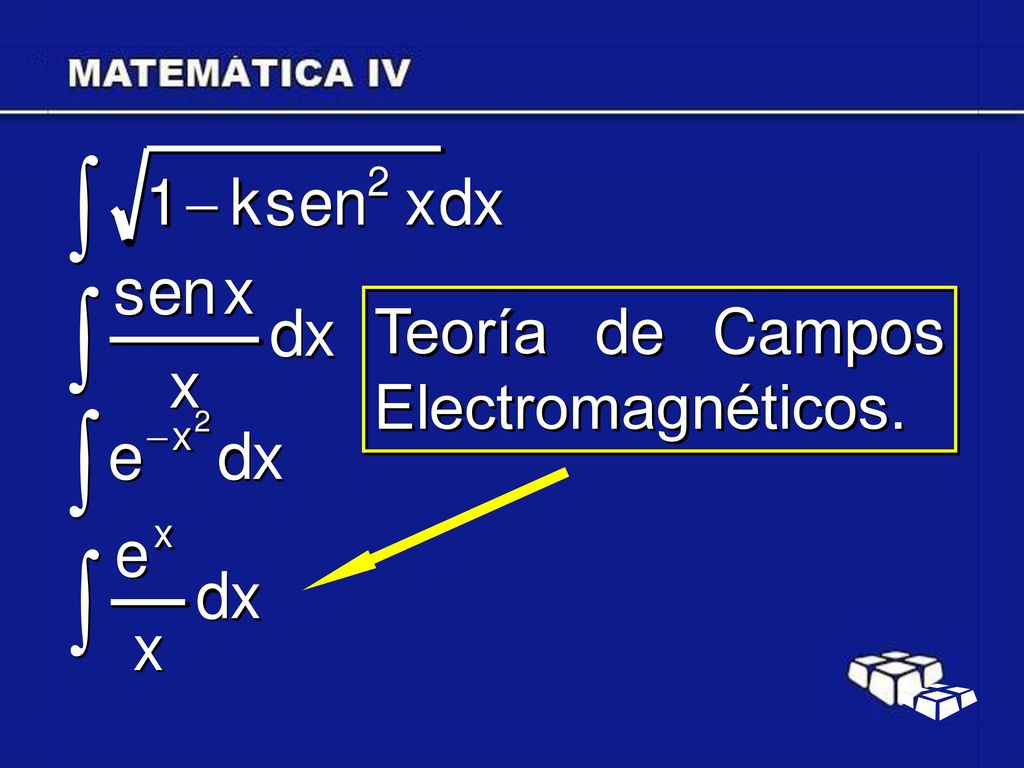

11 Teoría de Campos Electromagnéticos.

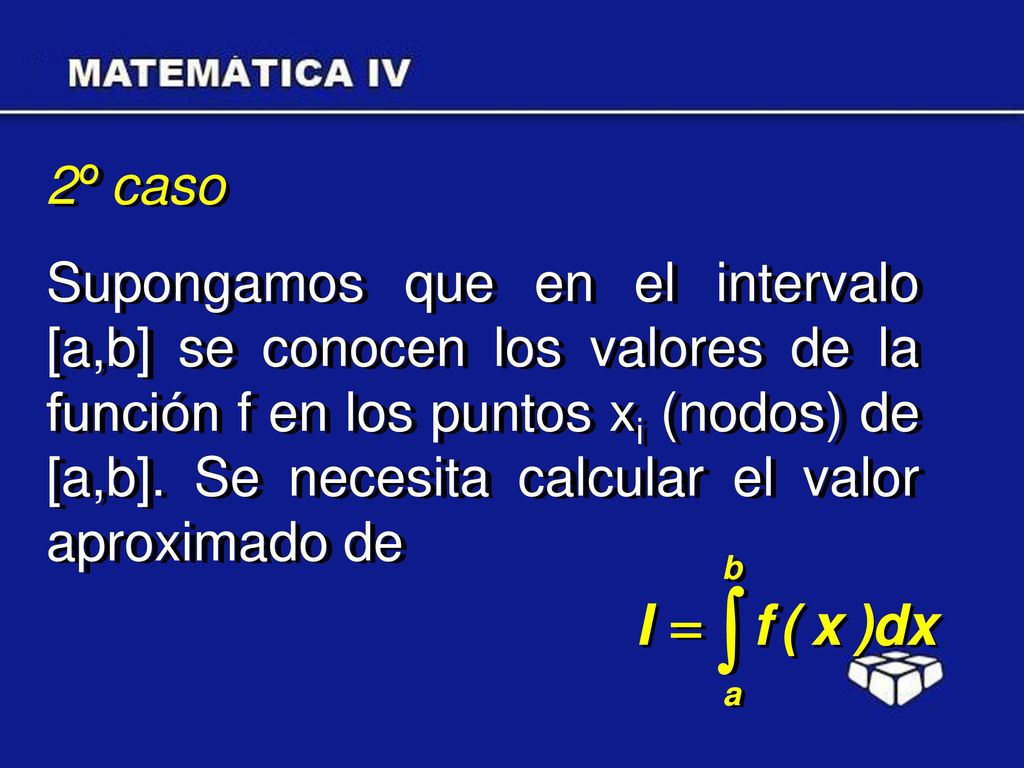

12 2º caso Supongamos que en el intervalo [a,b] se conocen los valores de la función f en los puntos xi (nodos) de [a,b]. Se necesita calcular el valor aproximado de

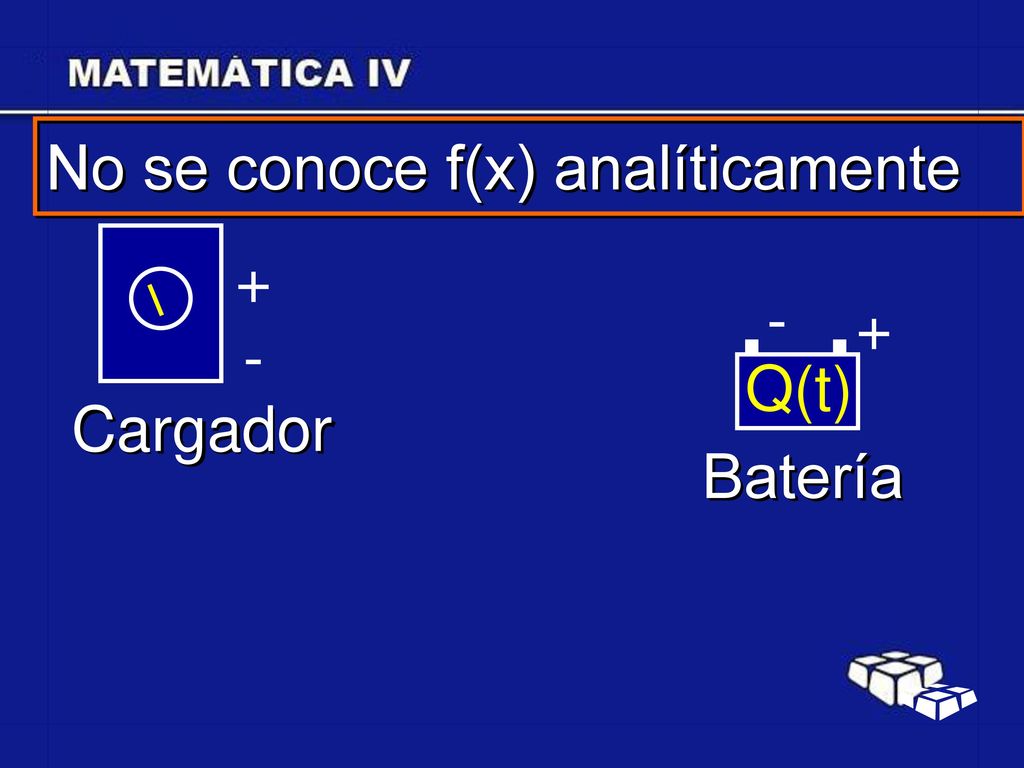

13 No se conoce f(x) analíticamente
+ - + - Q(t) Cargador Batería

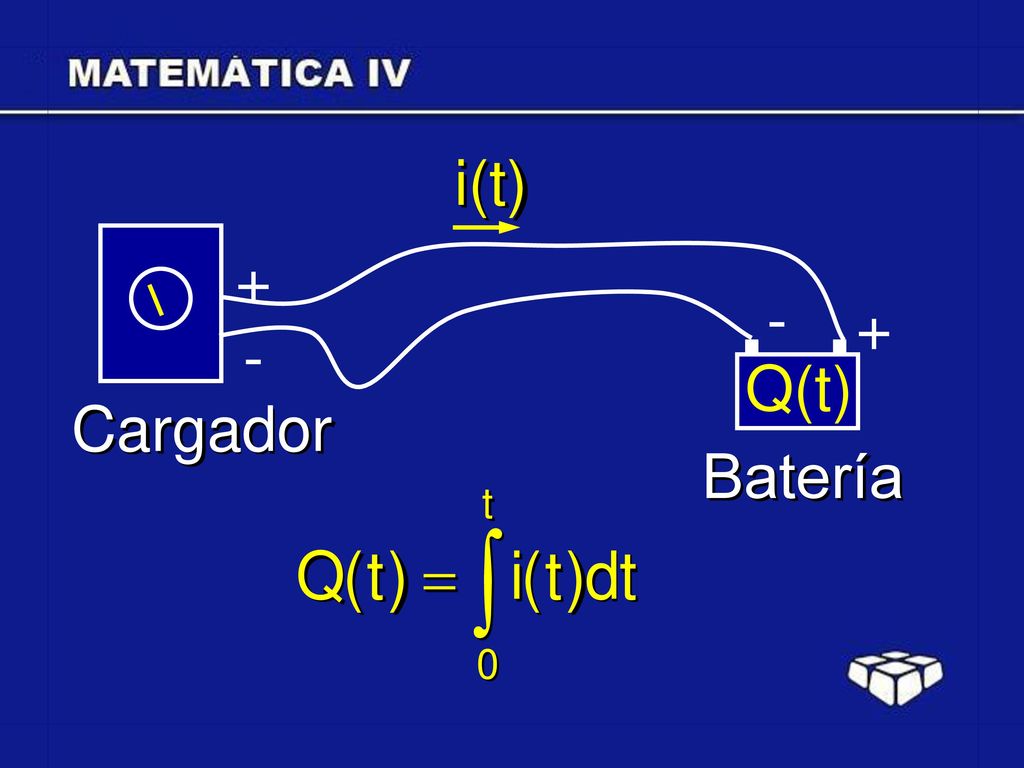

14 i(t) + - + - Q(t) Cargador Batería

15 1.2 Métodos numéricos de integración.

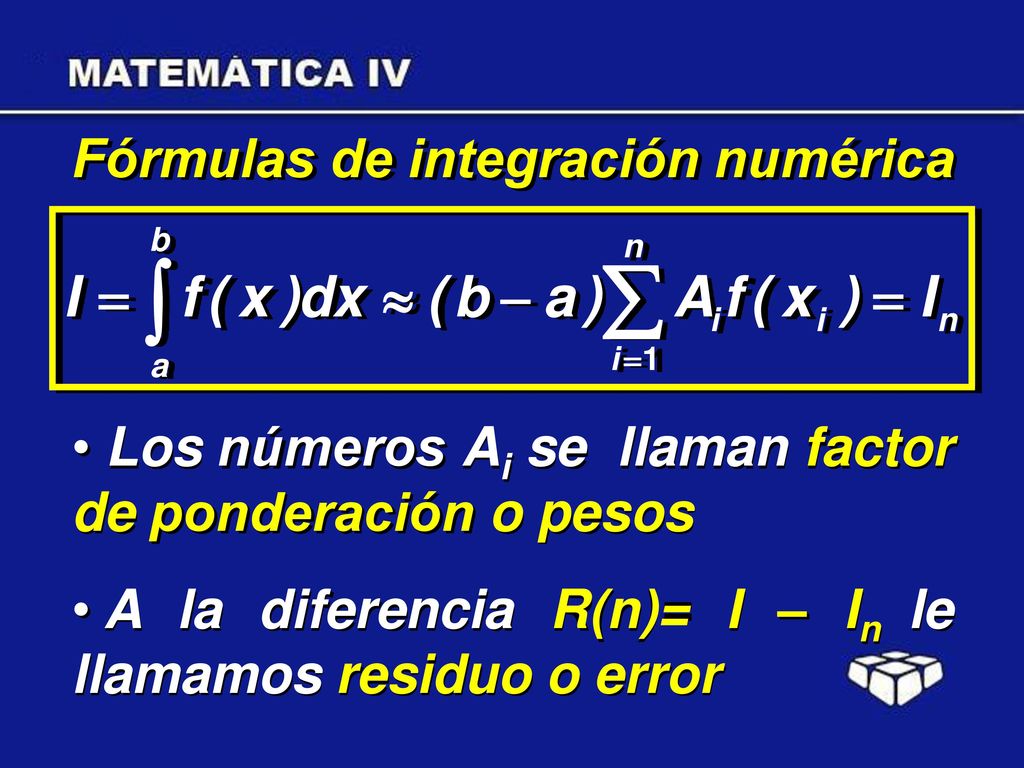

16 Fórmulas de integración numérica
Los números Ai se llaman factor de ponderación o pesos A la diferencia R(n)= I – In le llamamos residuo o error

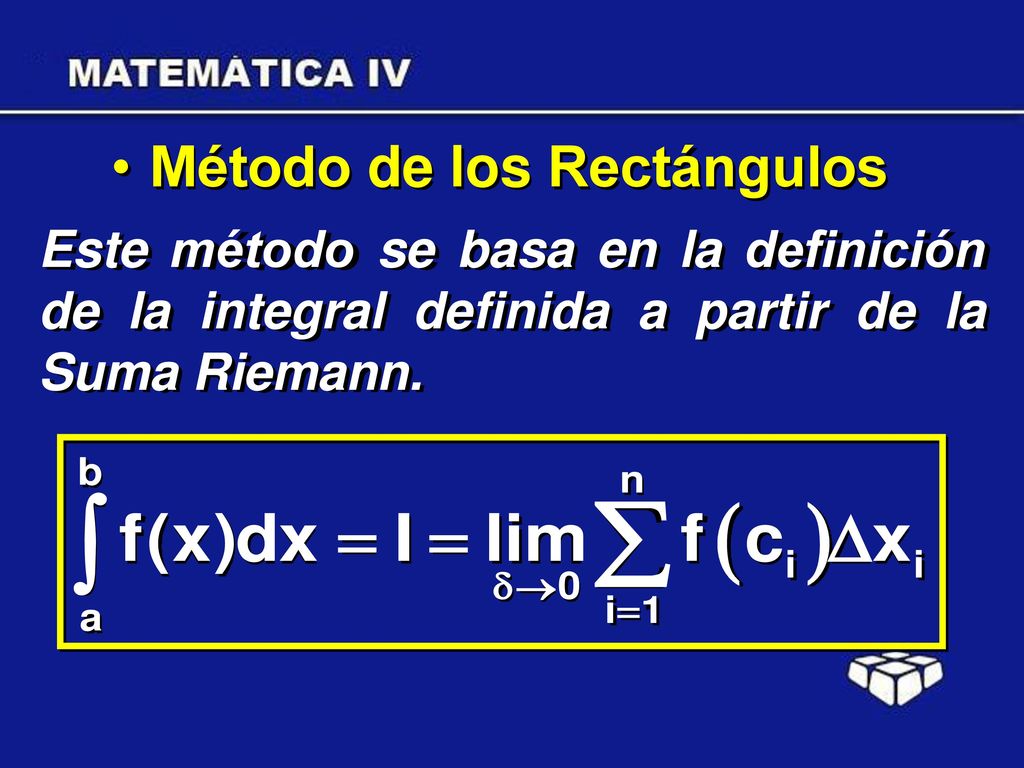

17 Método de los Rectángulos
Este método se basa en la definición de la integral definida a partir de la Suma Riemann.

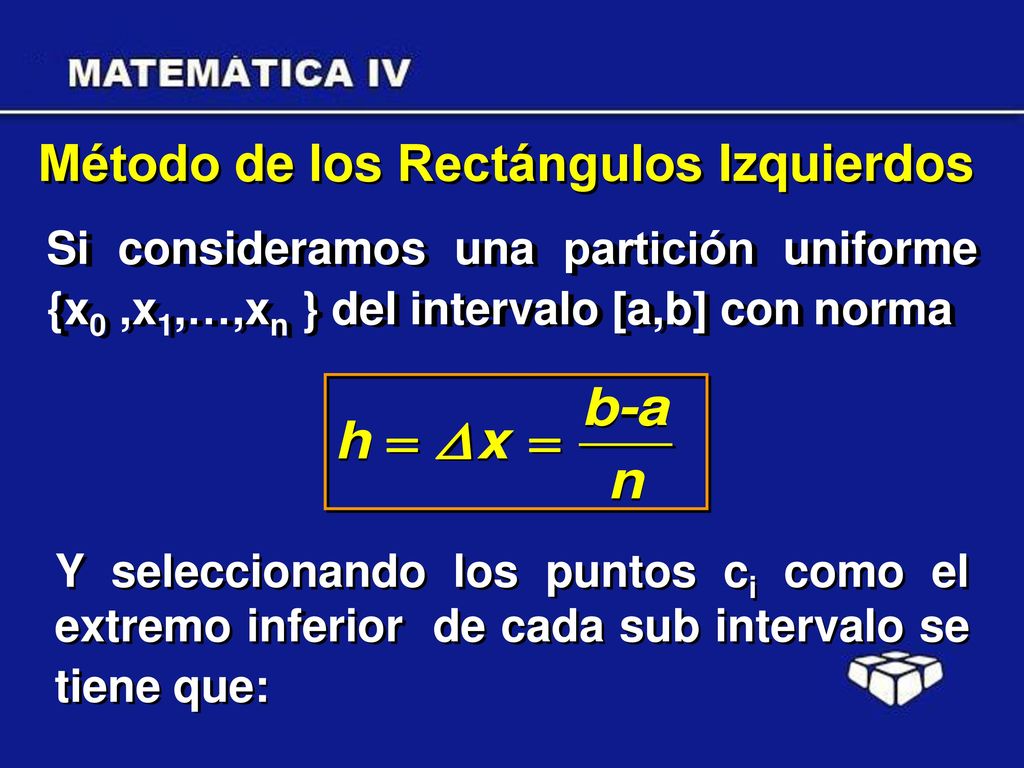

18 Método de los Rectángulos Izquierdos
Si consideramos una partición uniforme {x0 ,x1,…,xn } del intervalo [a,b] con norma Y seleccionando los puntos ci como el extremo inferior de cada sub intervalo se tiene que:

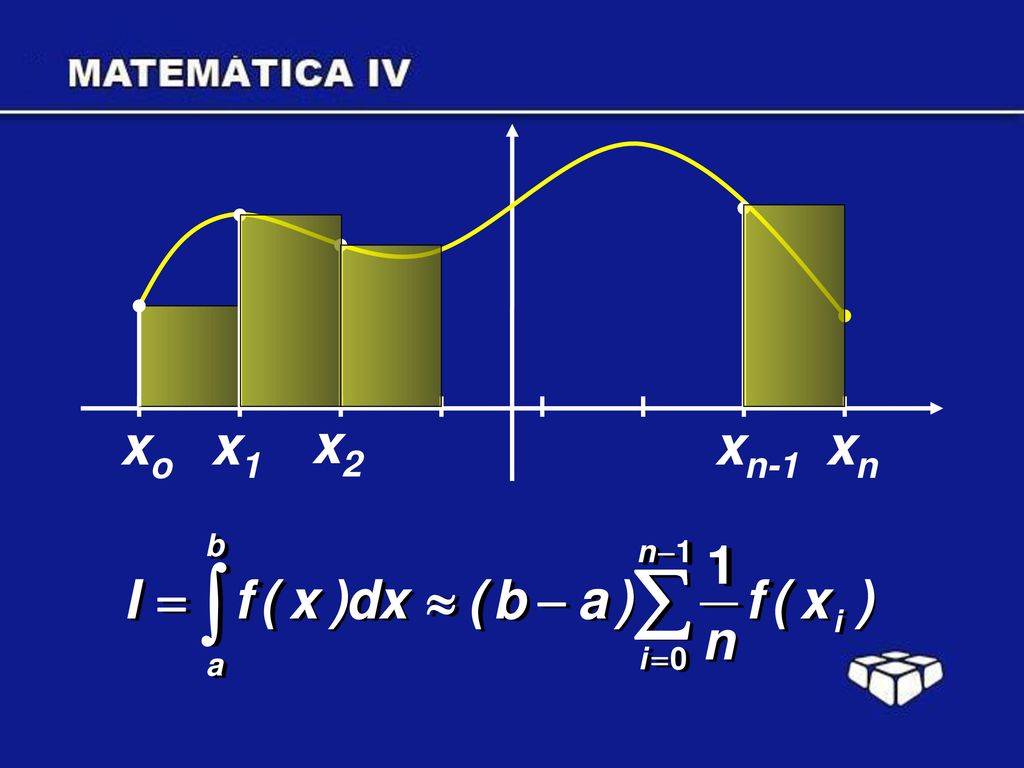

19 xo x1 x2 xn-1 xn

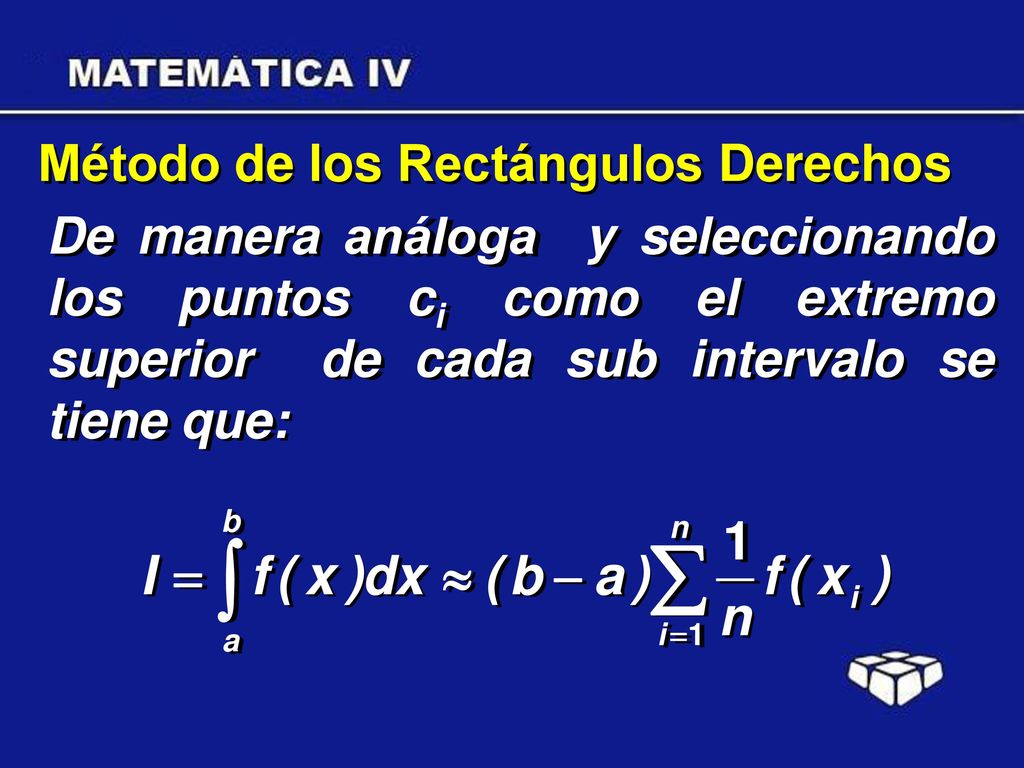

20 Método de los Rectángulos Derechos
De manera análoga y seleccionando los puntos ci como el extremo superior de cada sub intervalo se tiene que:

21 El error de truncamiento local en el intervalo [xi ,xi+1 ] es

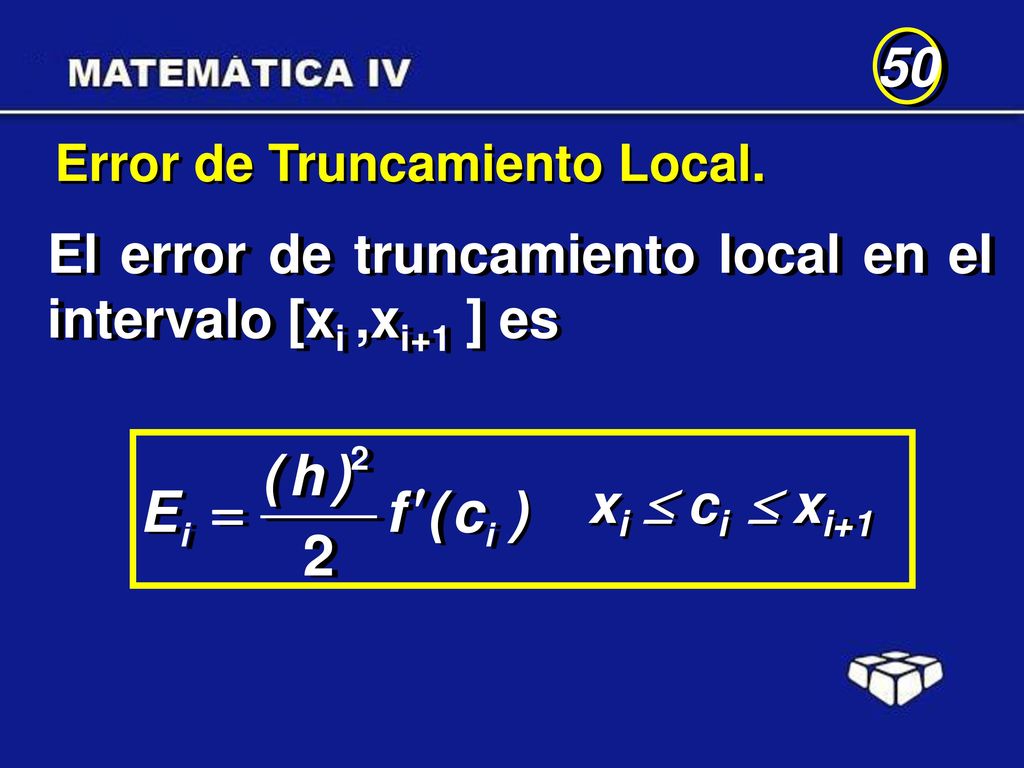

50 Error de Truncamiento Local. El error de truncamiento local en el intervalo [xi ,xi+1 ] es xi  ci  xi+1

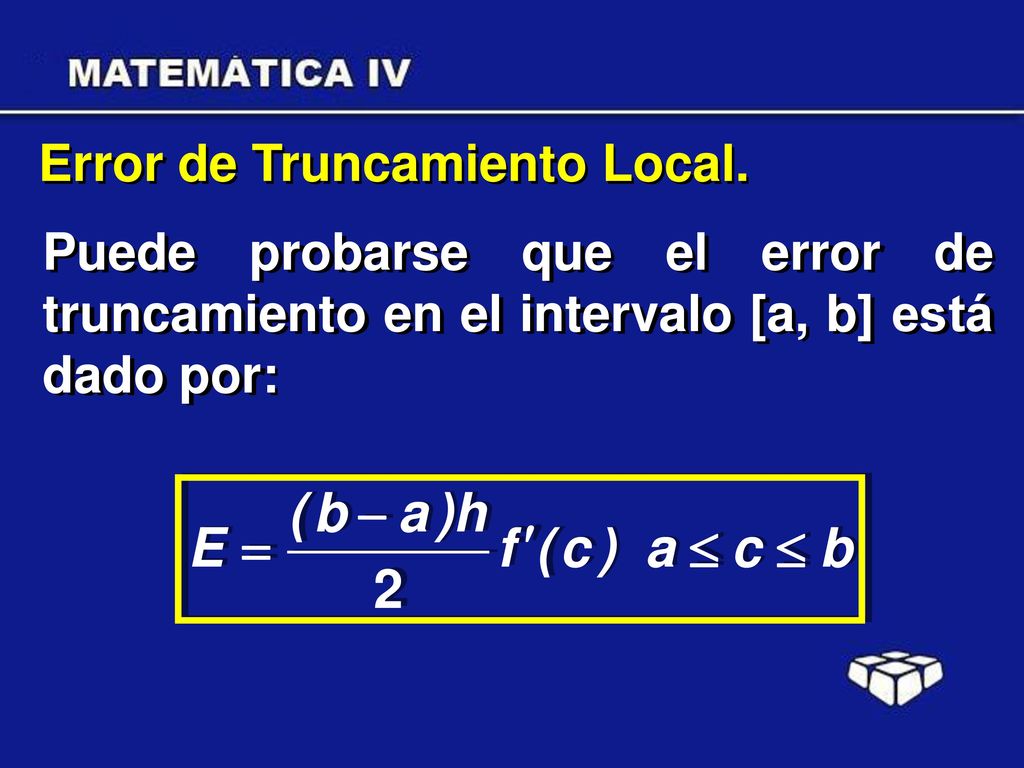

22 Error de Truncamiento Local.
Puede probarse que el error de truncamiento en el intervalo [a, b] está dado por:

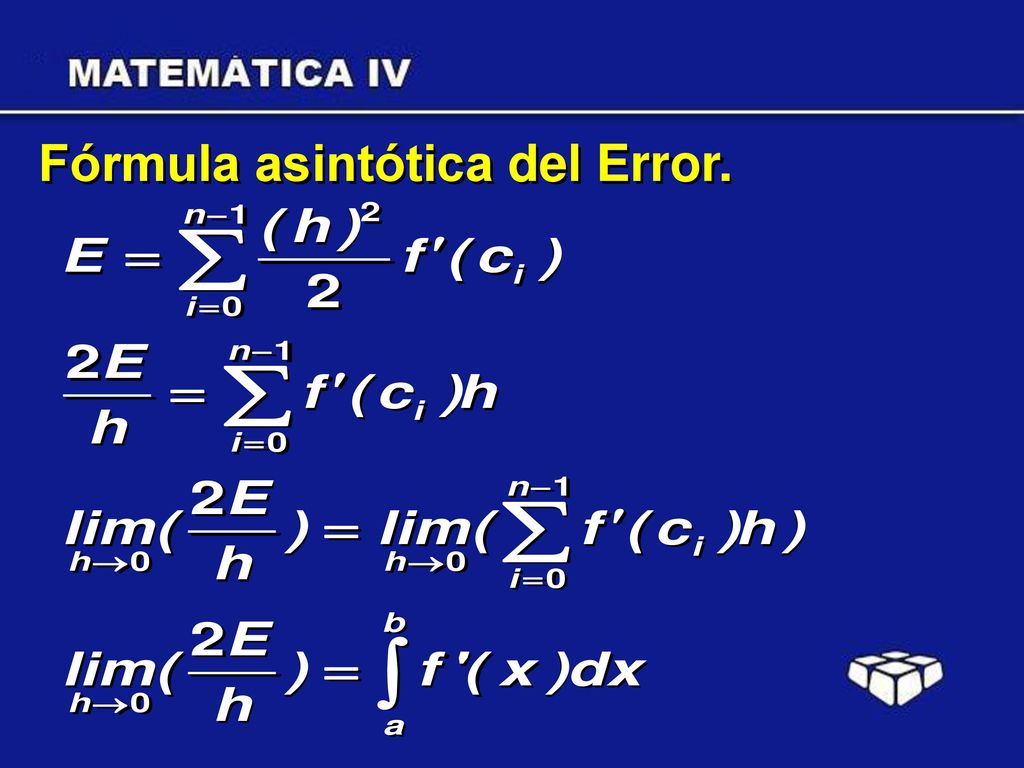

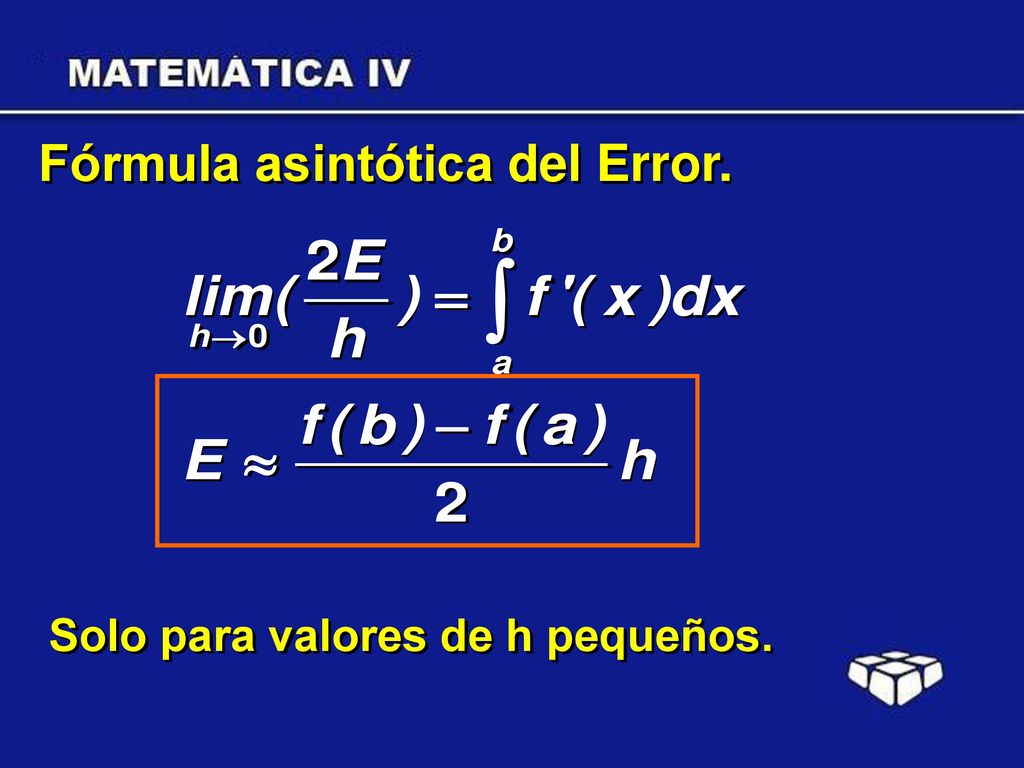

23 Fórmula asintótica del Error.

24 Solo para valores de h pequeños.
Fórmula asintótica del Error. Solo para valores de h pequeños.

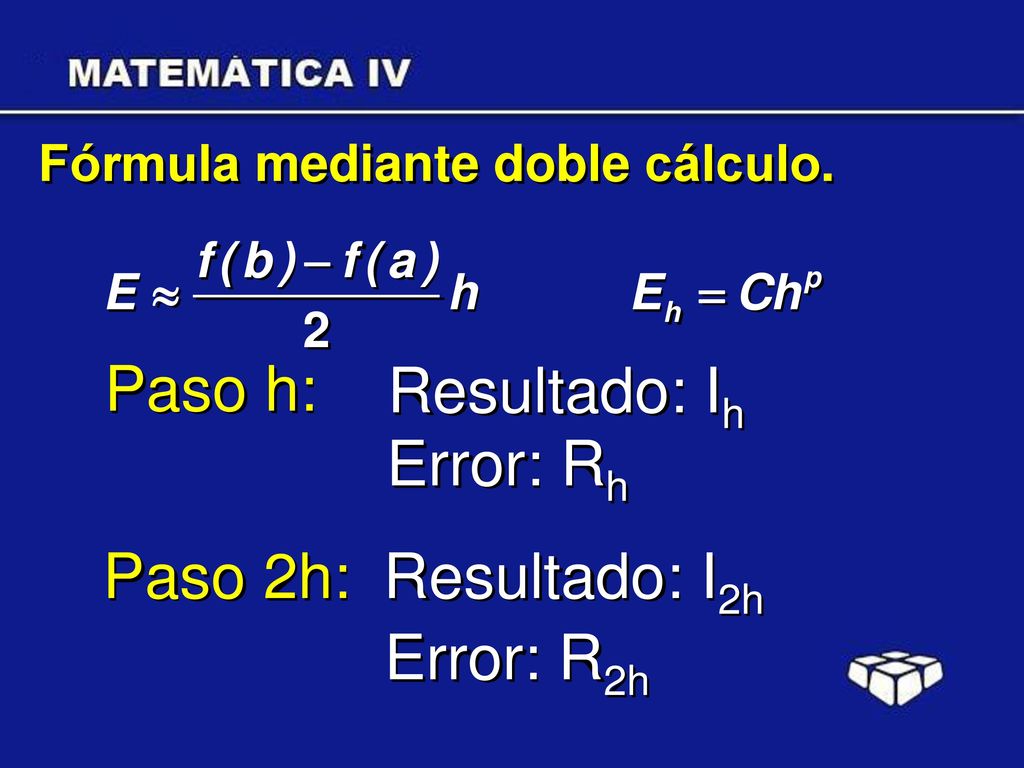

25 Paso h: Resultado: Ih Error: Rh Paso 2h: Resultado: I2h Error: R2h
Fórmula mediante doble cálculo. Paso h: Resultado: Ih Error: Rh Paso 2h: Resultado: I2h Error: R2h

26 Ih + Rh = I2h + R2h R2h = C(2h)p = 2pChp = 2pRh Ih + Rh = I2h + 2pRh
Fórmula mediante doble cálculo. Ih + Rh = I2h + R2h R2h = C(2h)p = 2pChp = 2pRh Ih + Rh = I2h + 2pRh p=1

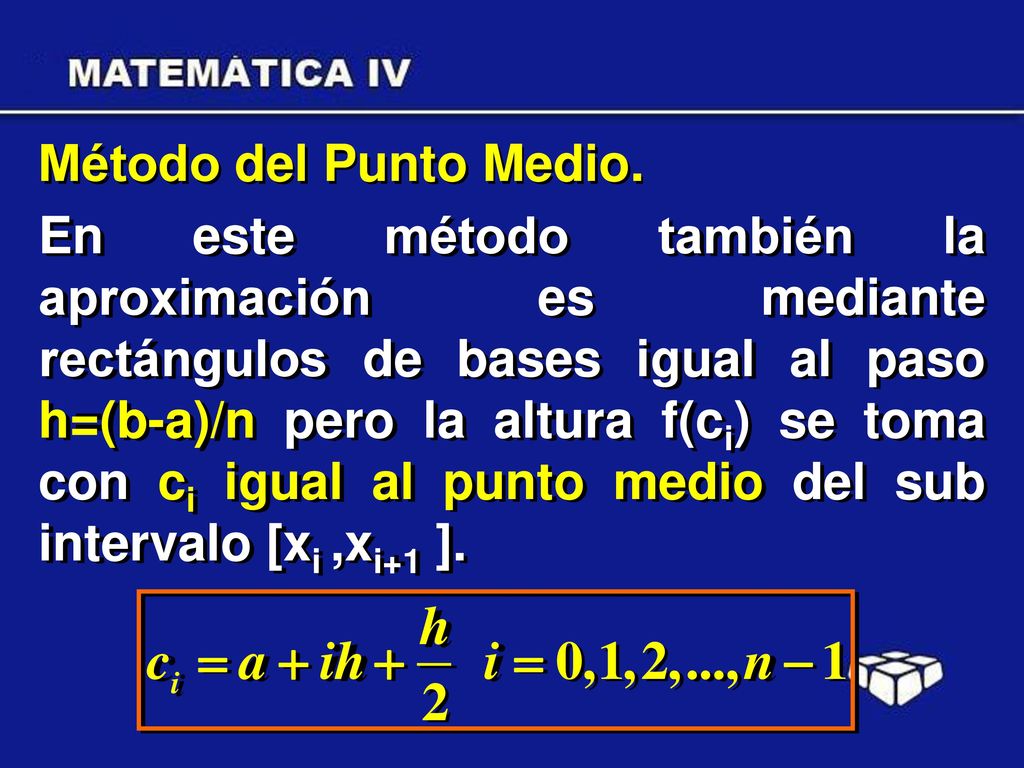

27 Método del Punto Medio. En este método también la aproximación es mediante rectángulos de bases igual al paso h=(b-a)/n pero la altura f(ci) se toma con ci igual al punto medio del sub intervalo [xi ,xi+1 ].

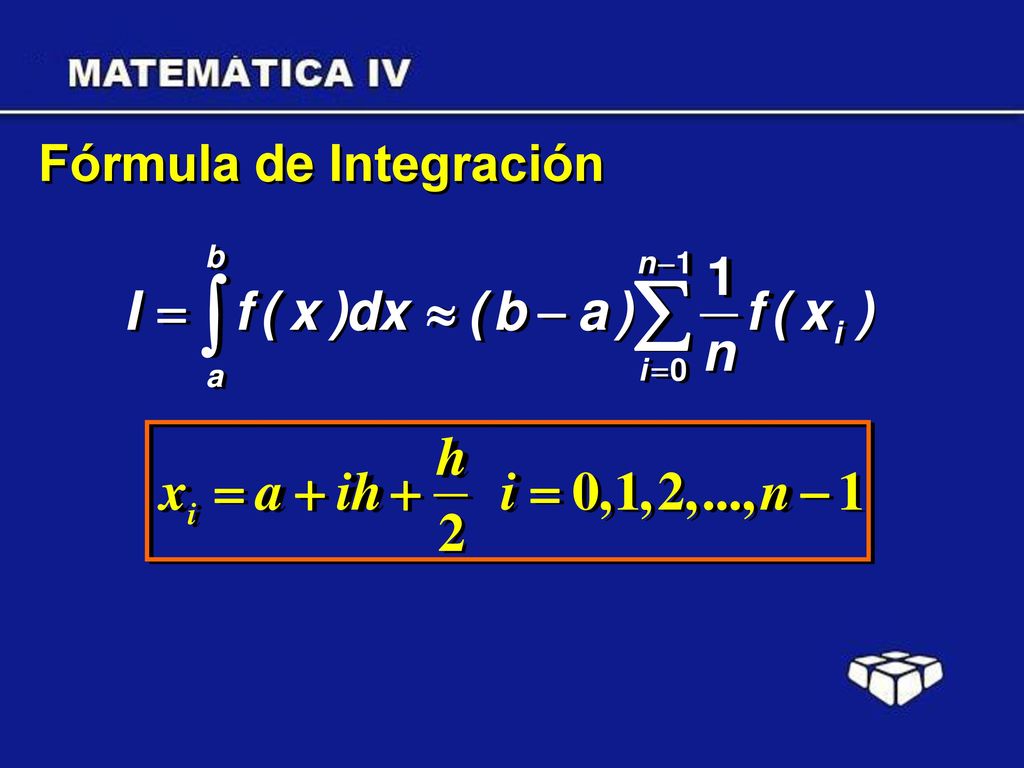

28 Fórmula de Integración

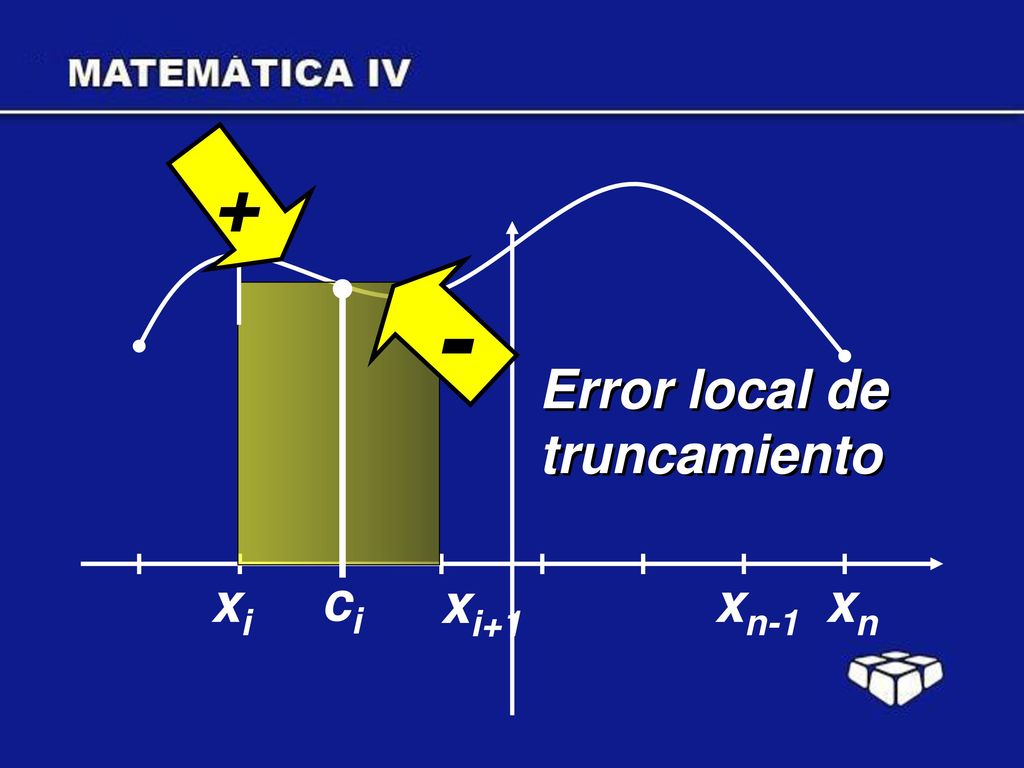

29 + - Error local de truncamiento xi ci xi+1 xn-1 xn

30 p=2 Error de Truncamiento Local. Fórmula asintótica del error.
Error mediante doble cálculo. p=2

31 Método de los Trapecios.

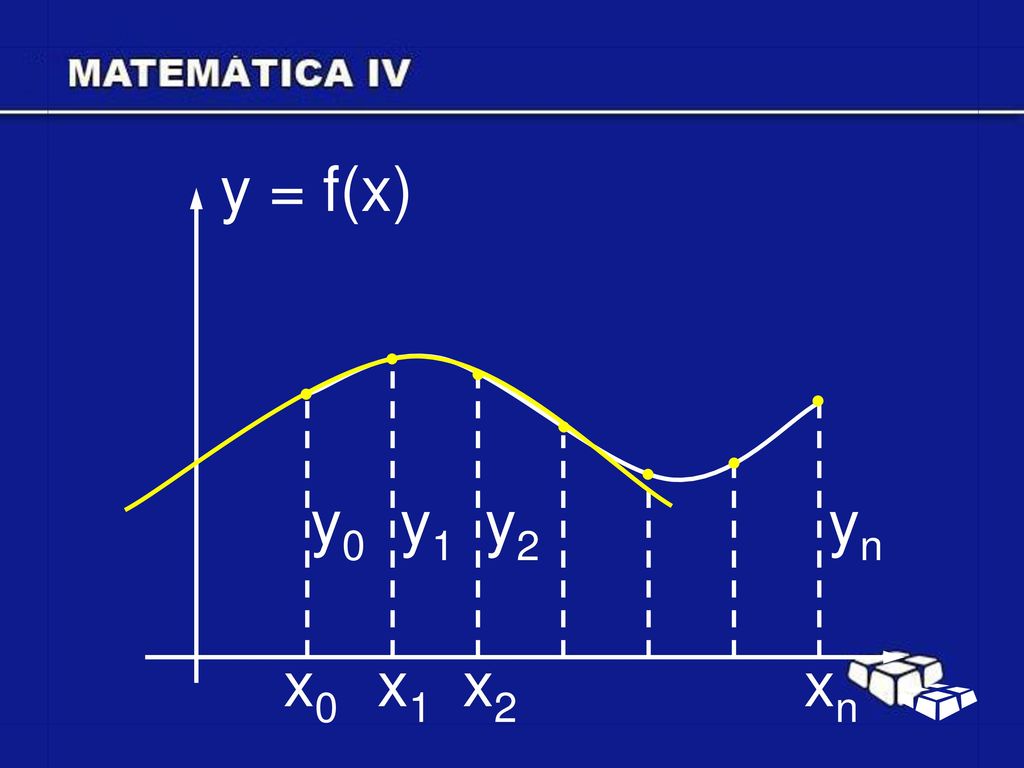

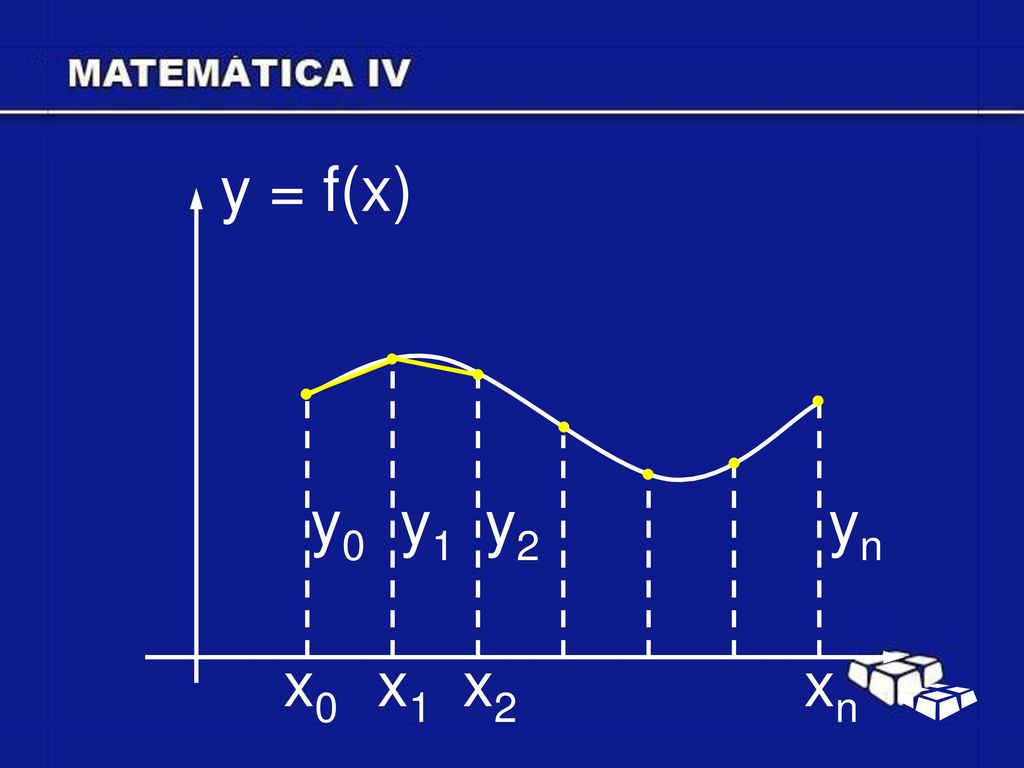

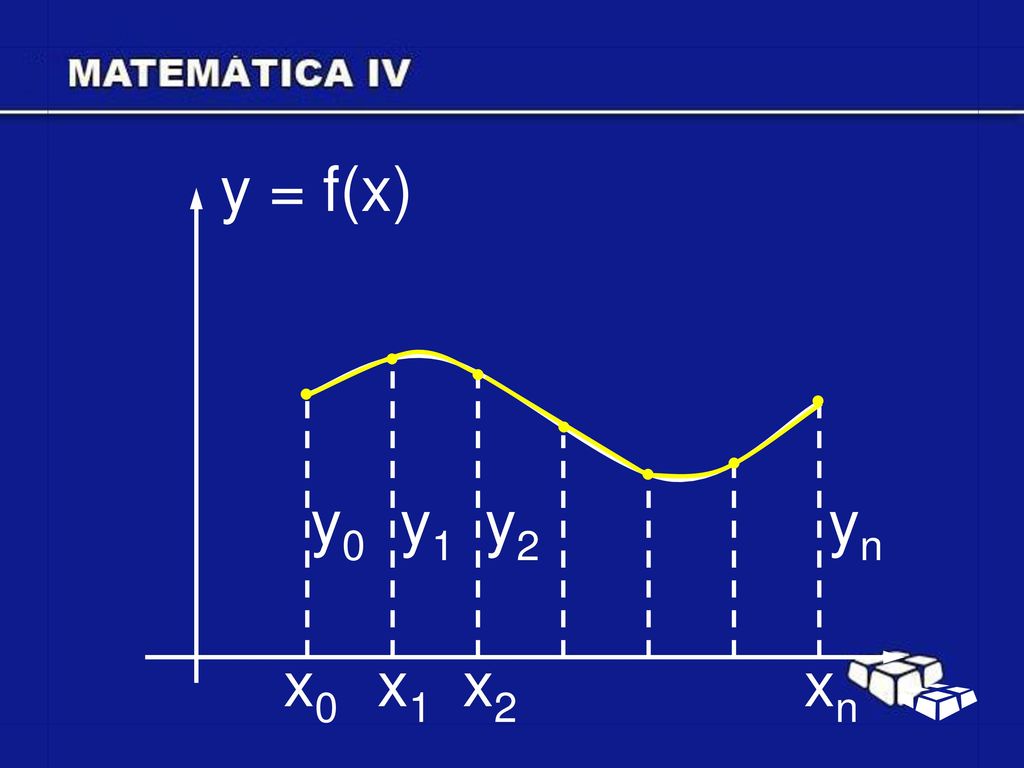

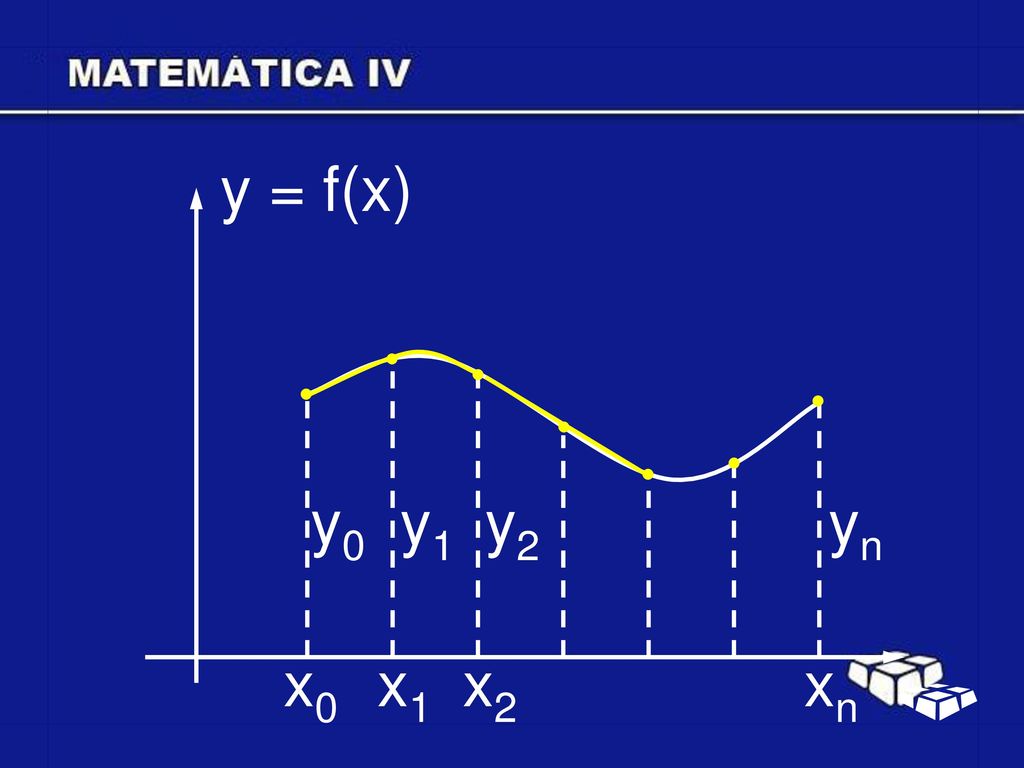

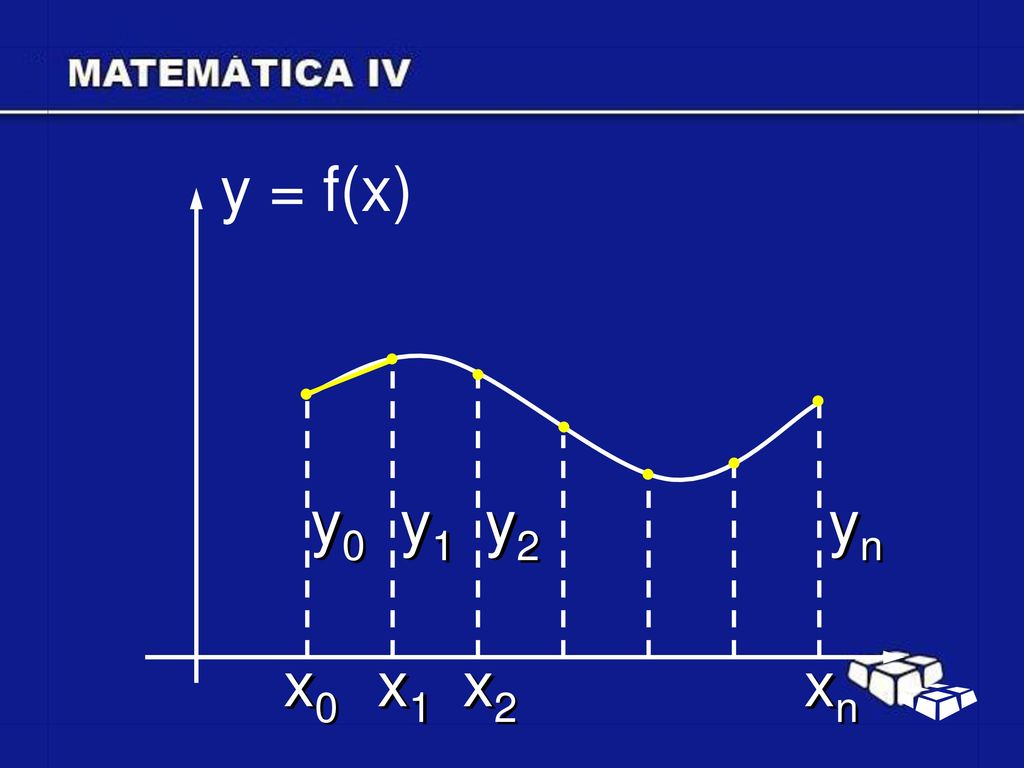

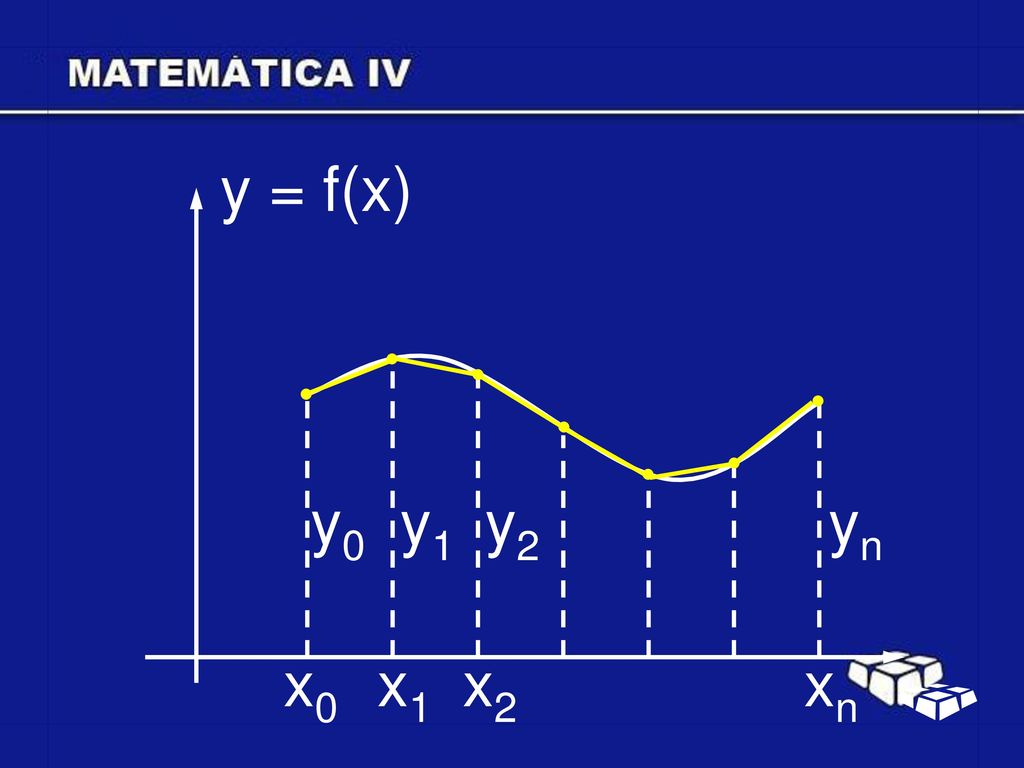

32 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

33 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

34 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

35 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

36 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

37 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

38 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

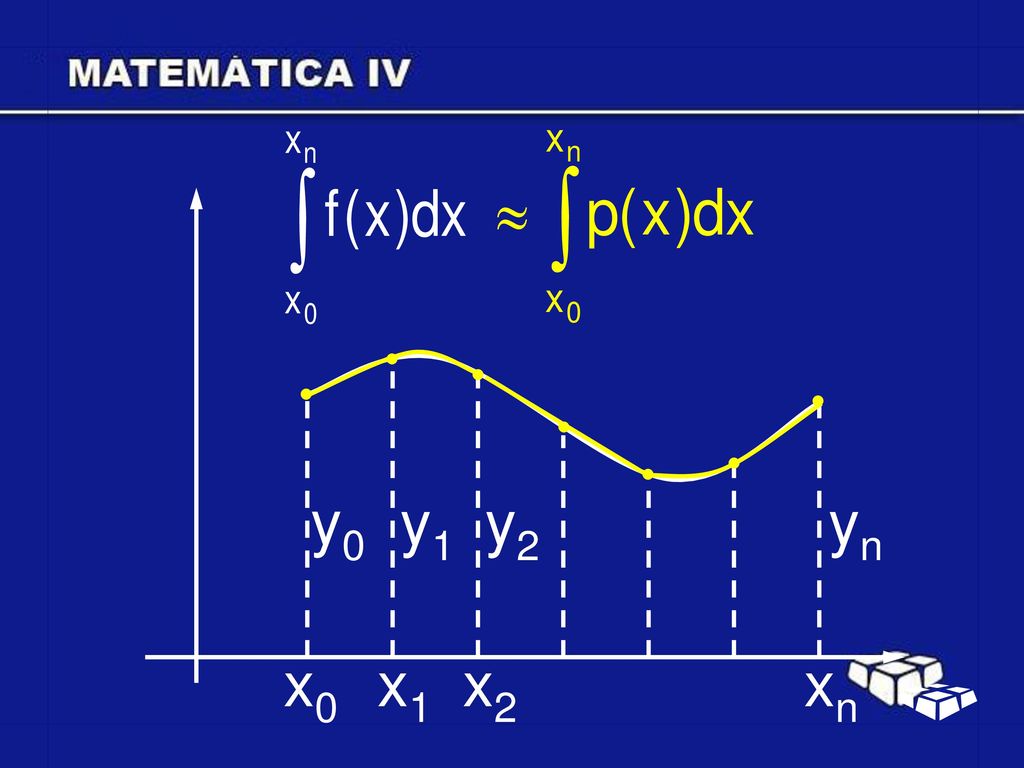

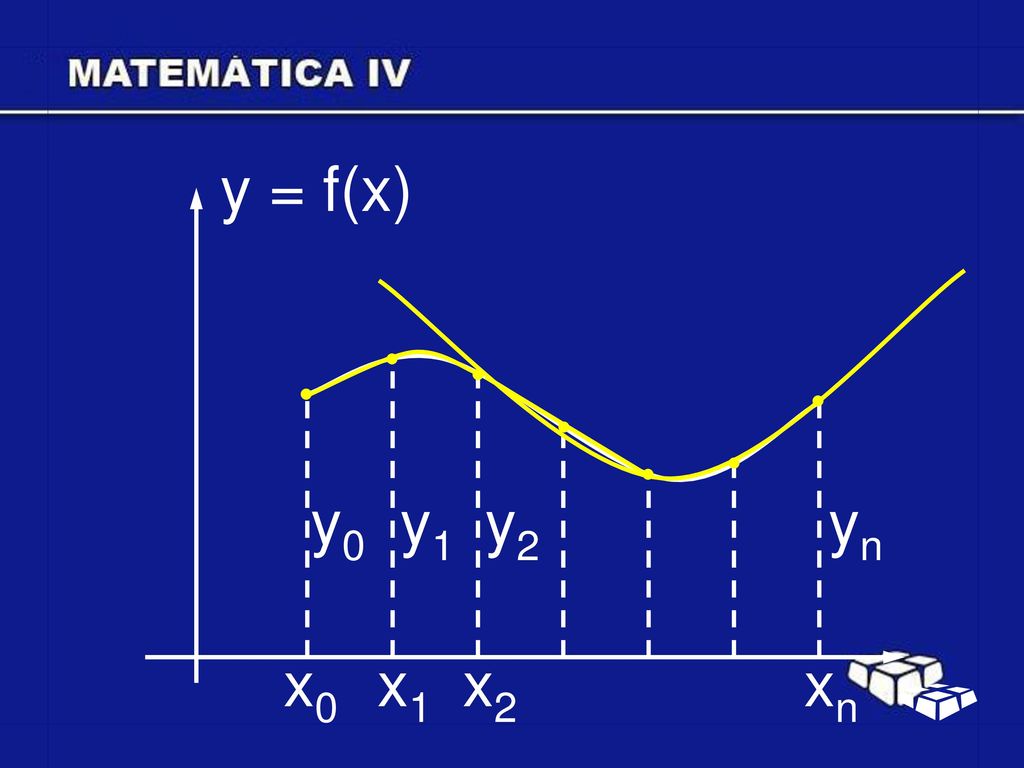

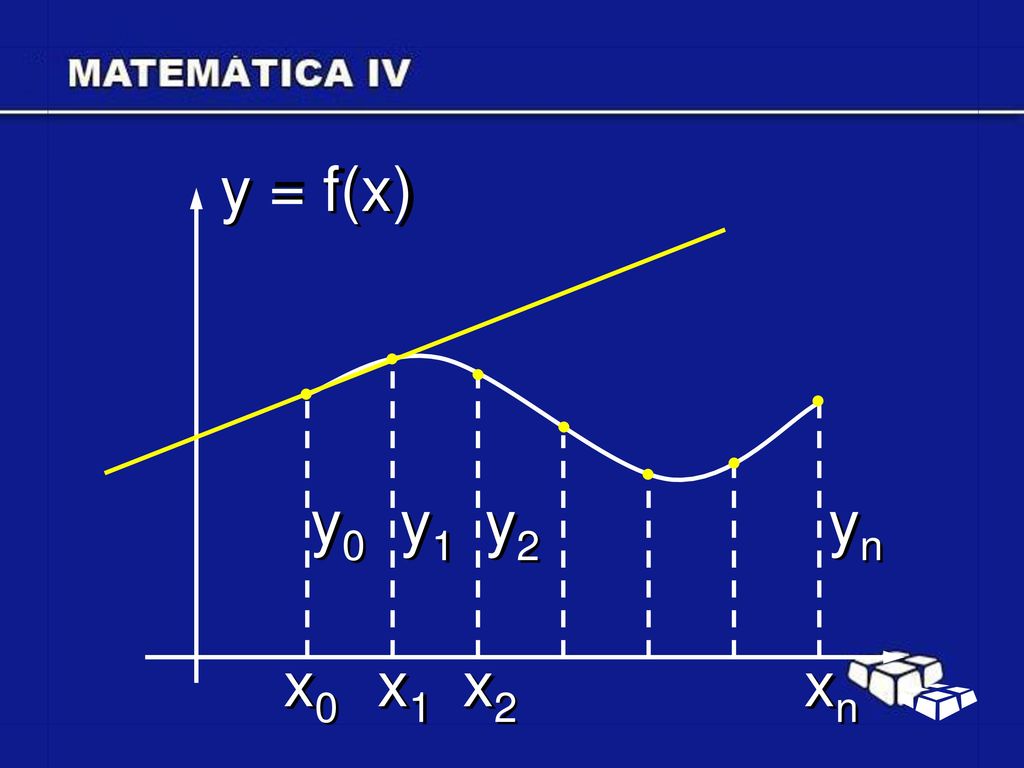

39 y = f(x) y = p(x) y0 y1 y2 yn x0 x1 x2 xn

40 y0 y1 y2 yn x0 x1 x2 xn

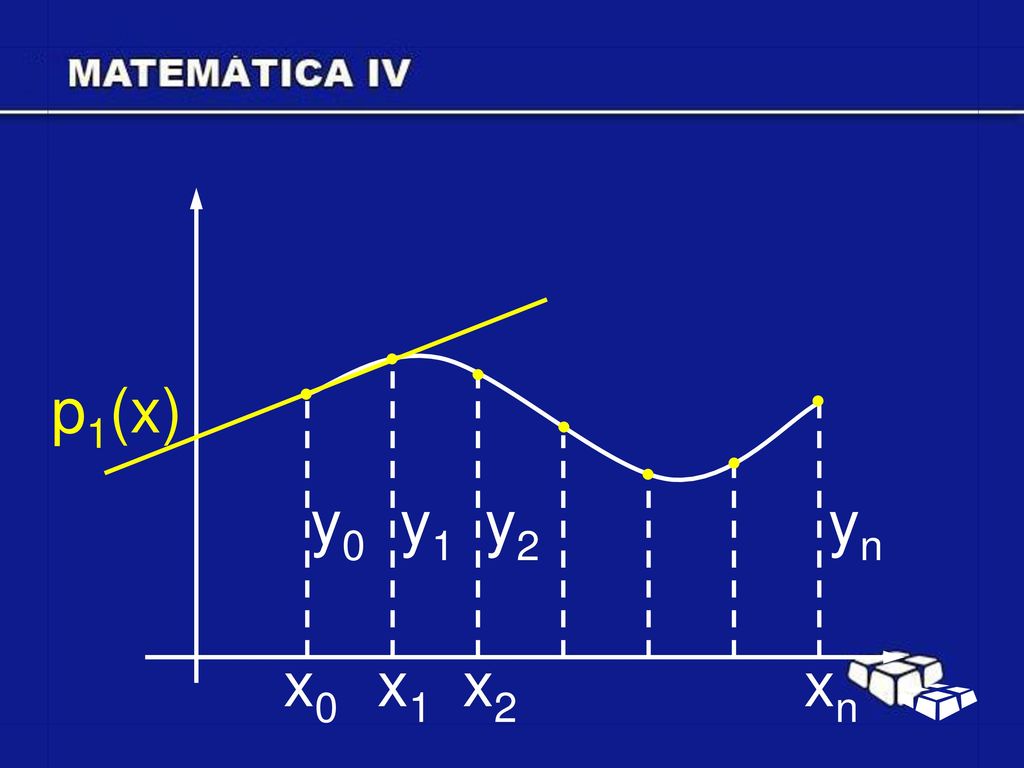

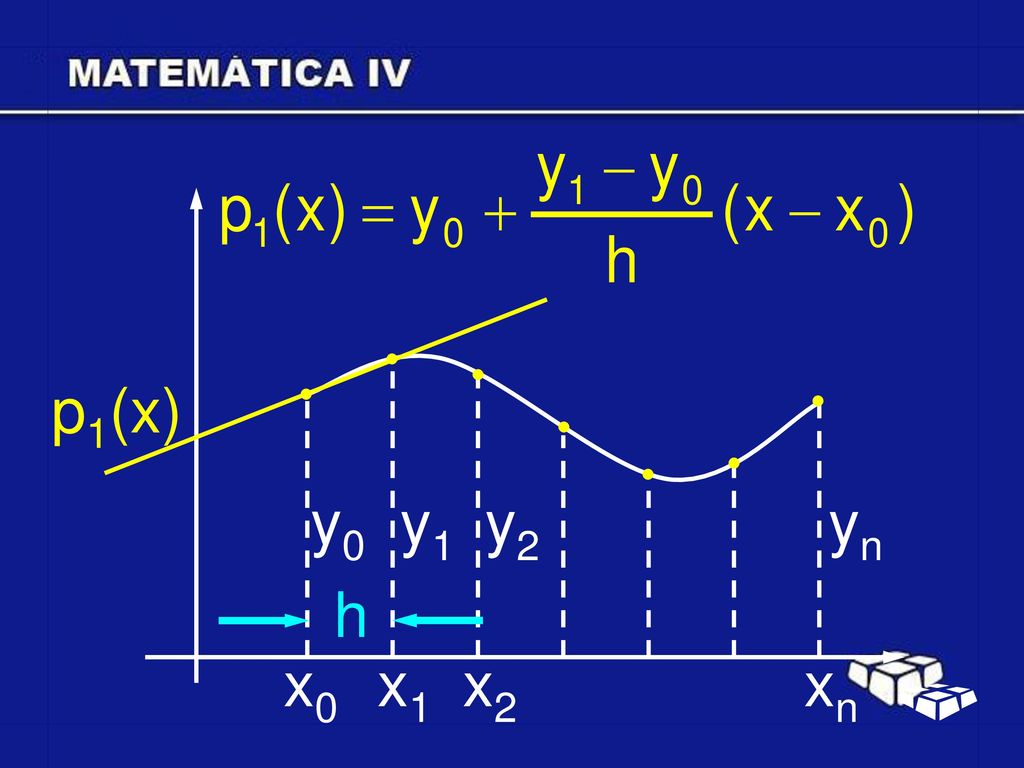

41 p1(x) y0 y1 y2 yn x0 x1 x2 xn

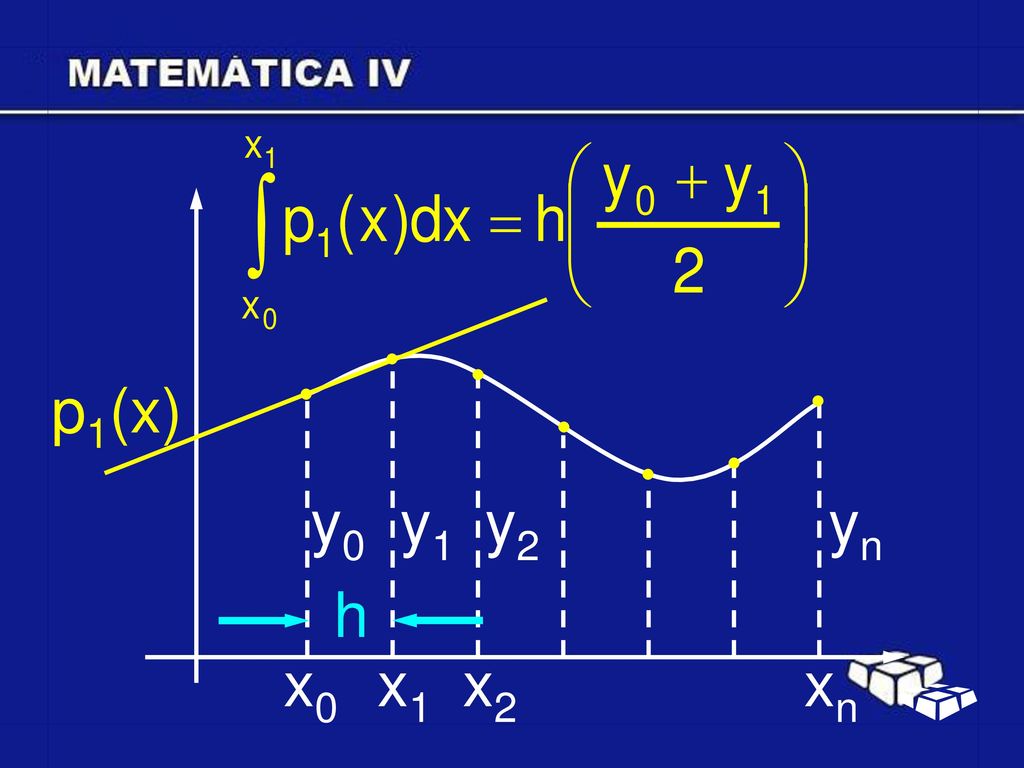

42 p1(x) y0 y1 y2 yn h x0 x1 x2 xn

43 p1(x) y0 y1 y2 yn h x0 x1 x2 xn

44 p1(x) y0 y1 y2 yn h x0 x1 x2 xn

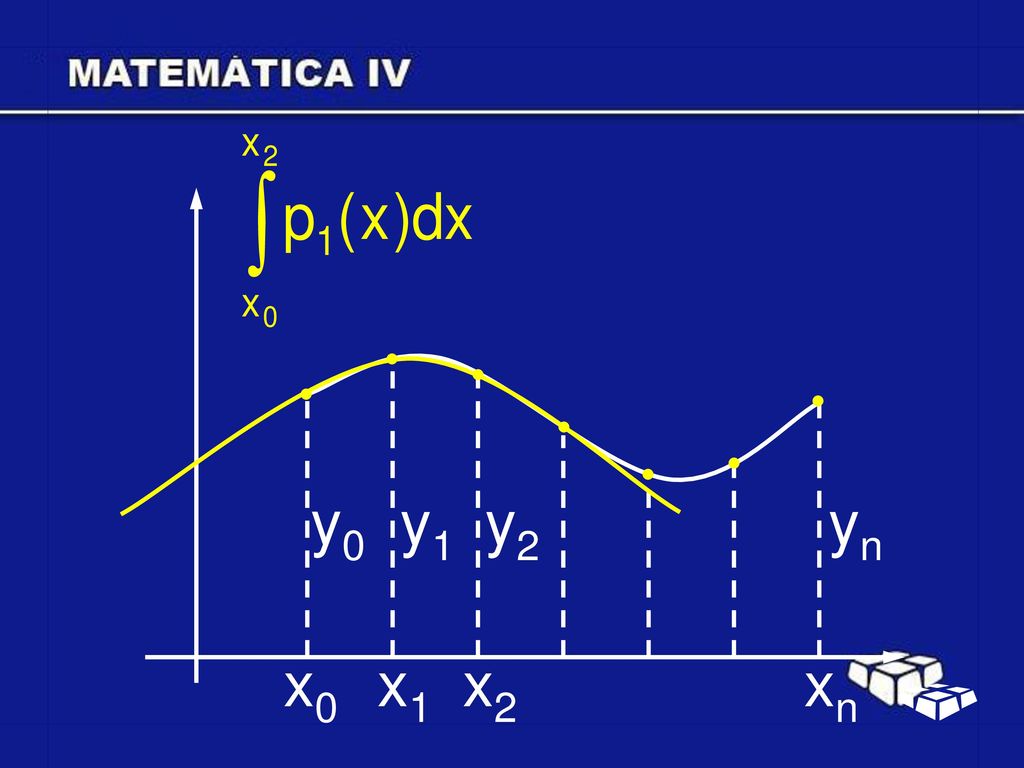

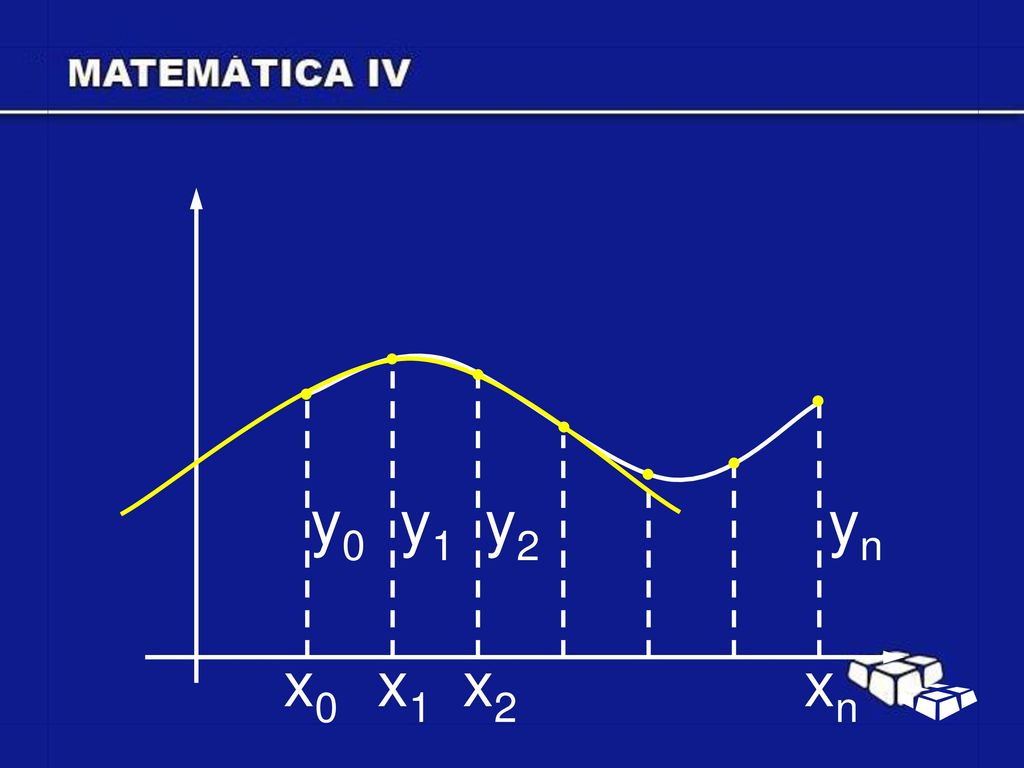

45 p2(x) y0 y1 y2 yn h x0 x1 x2 xn

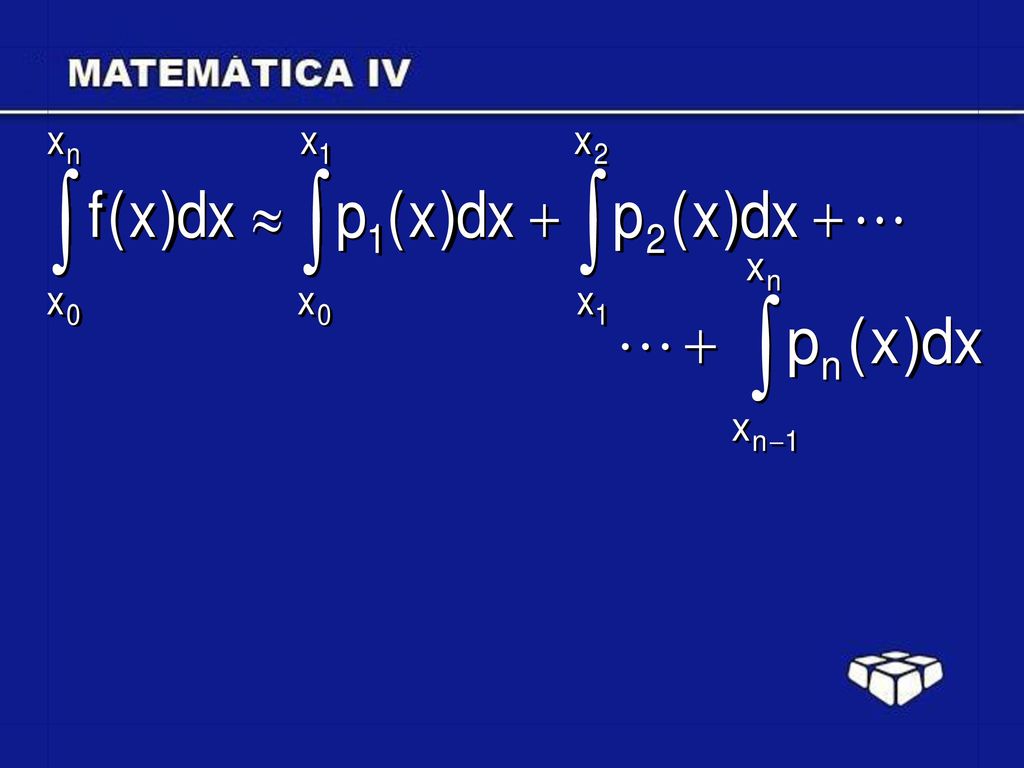

46

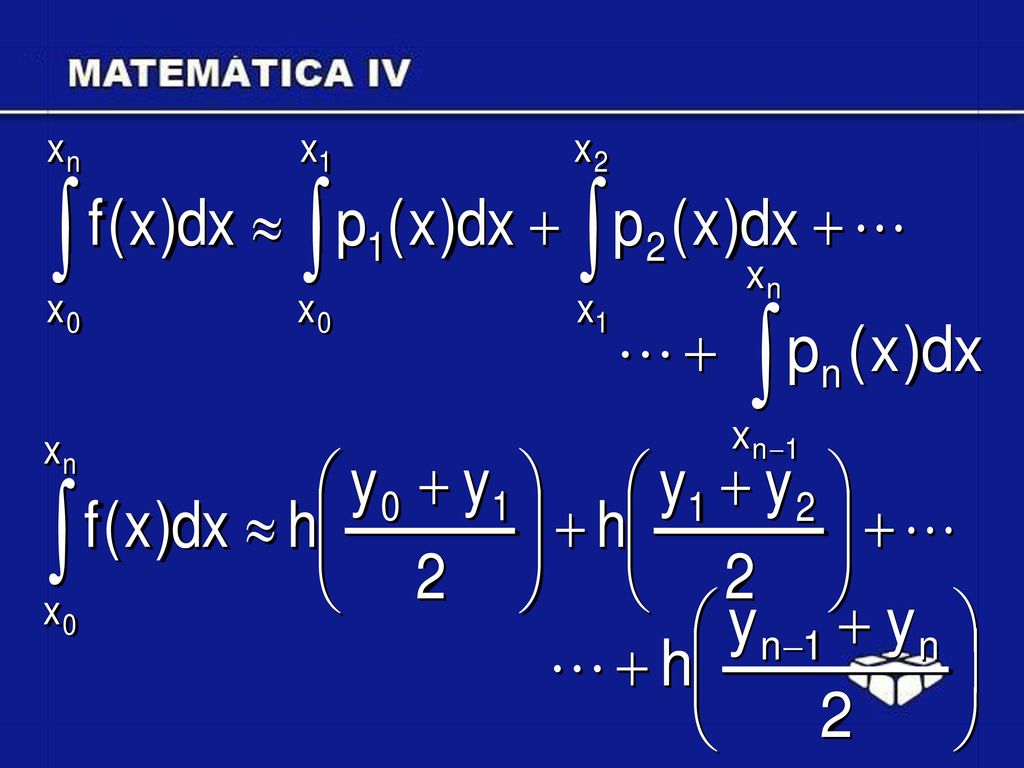

47

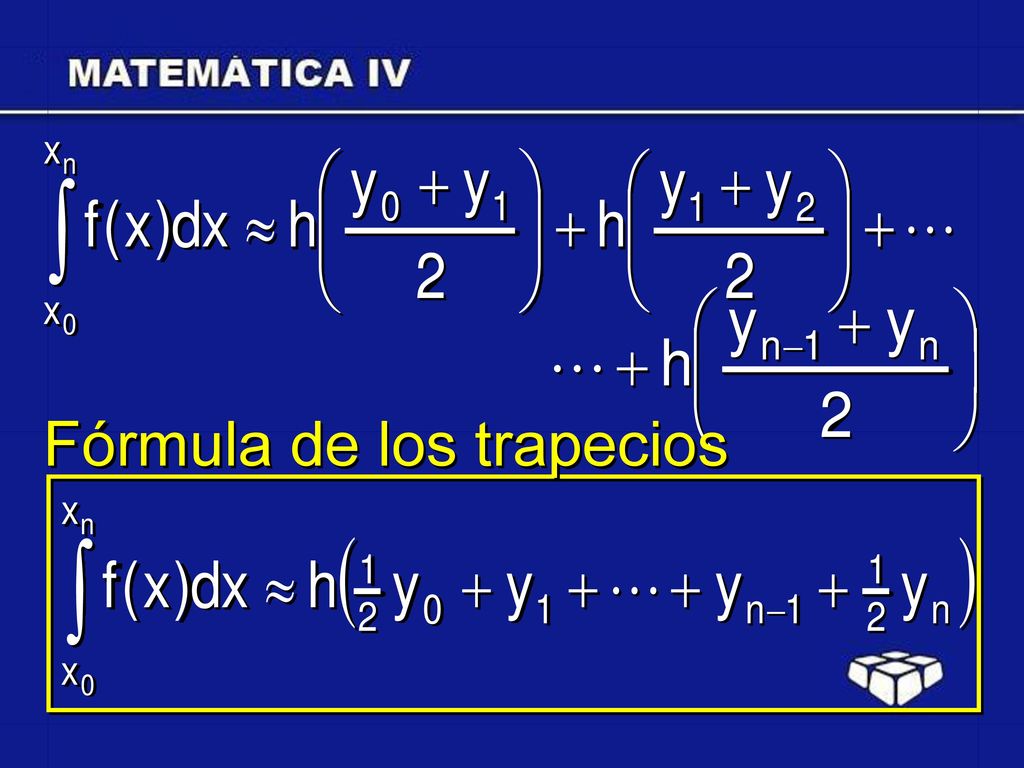

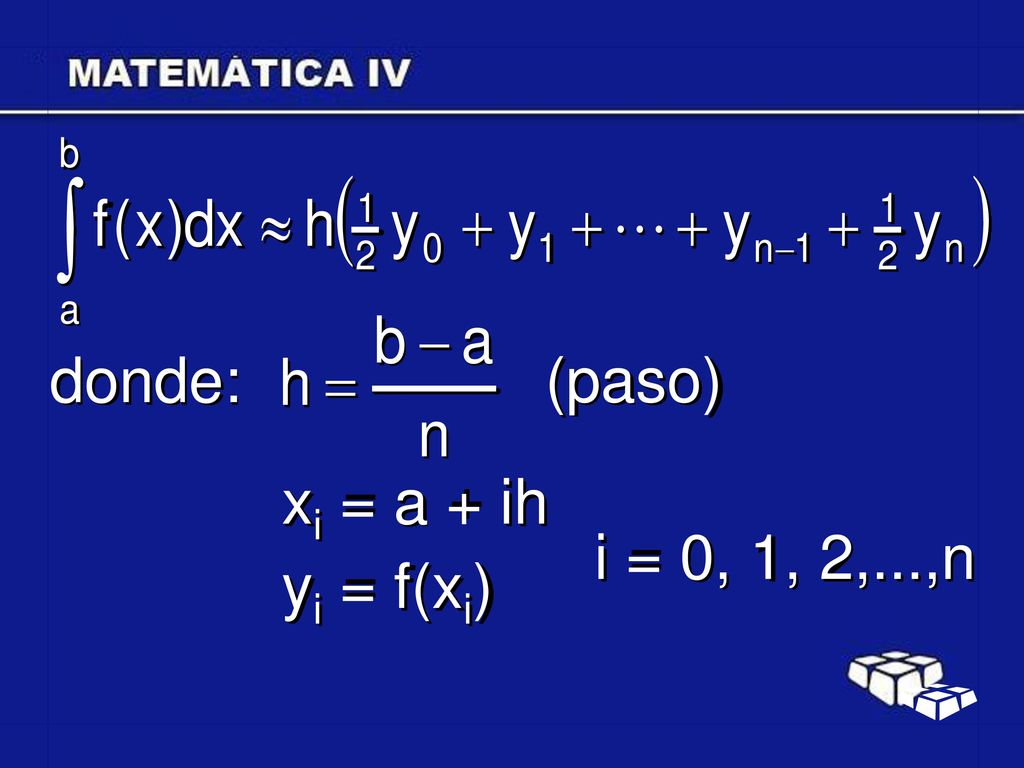

48 Fórmula de los trapecios

49 donde: (paso) xi = a + ih i = 0, 1, 2,...,n yi = f(xi)

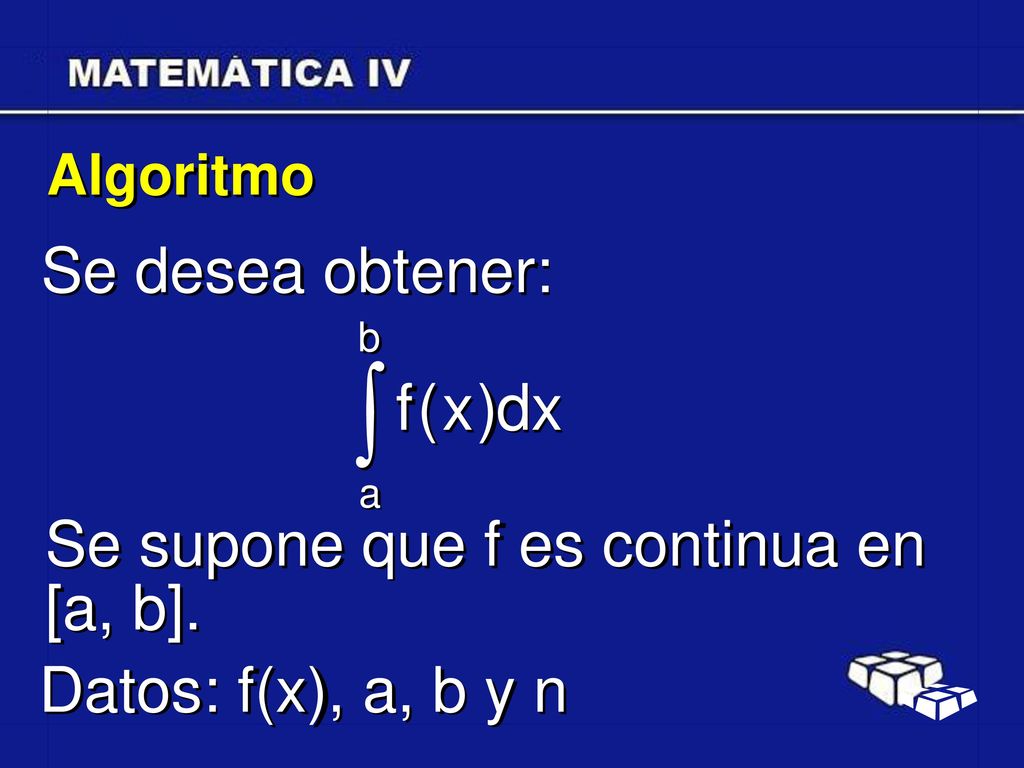

50 Se supone que f es continua en [a, b].
Algoritmo Se desea obtener: Se supone que f es continua en [a, b]. Datos: f(x), a, b y n

51 El resultado es Integral Terminar

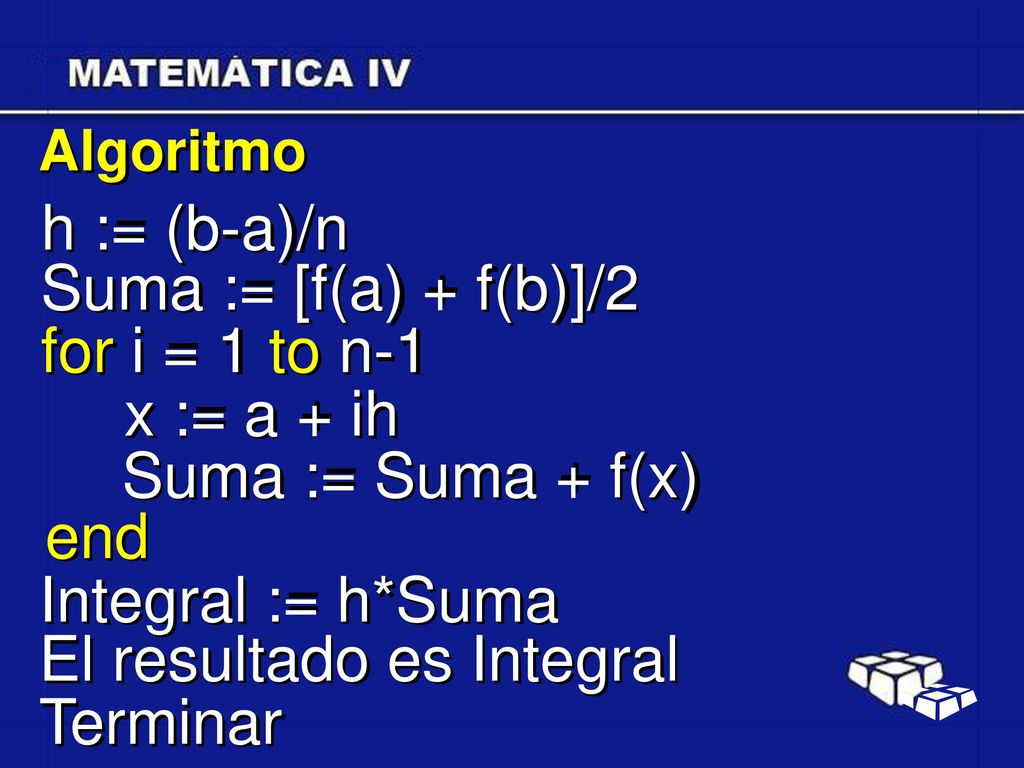

Algoritmo h := (b-a)/n Suma := [f(a) + f(b)]/2 for i = 1 to n-1 x := a + ih Suma := Suma + f(x) end Integral := h*Suma El resultado es Integral Terminar

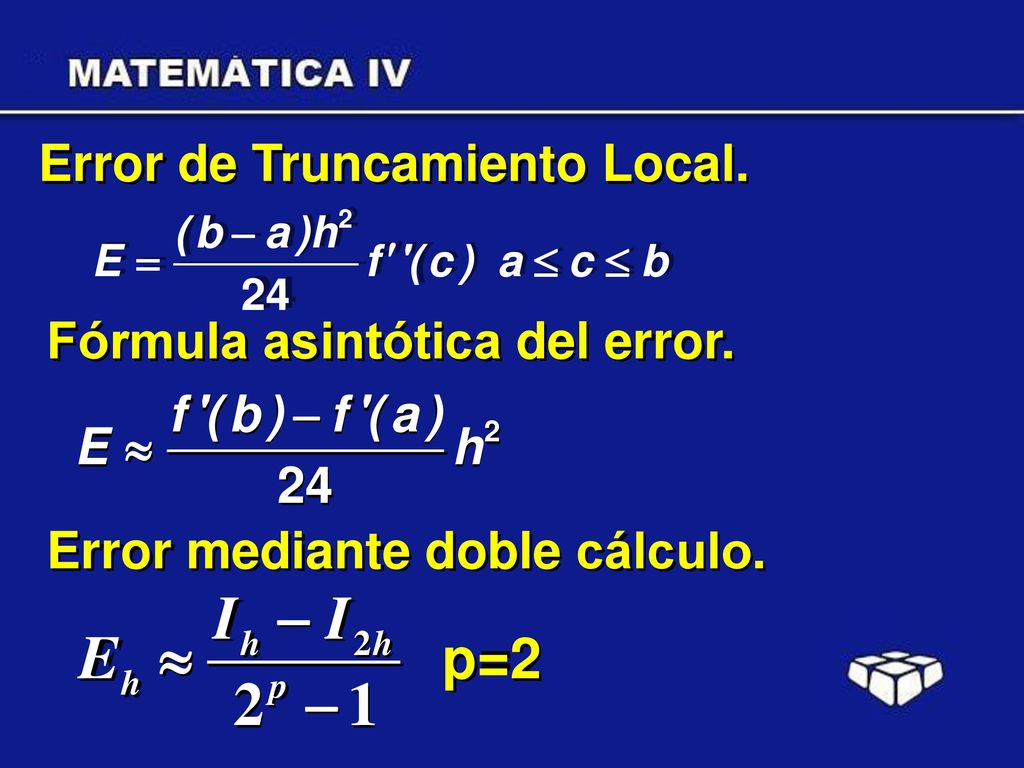

52 p=2 Error de Truncamiento Local. Fórmula asintótica del error.
Error mediante doble cálculo. p=2

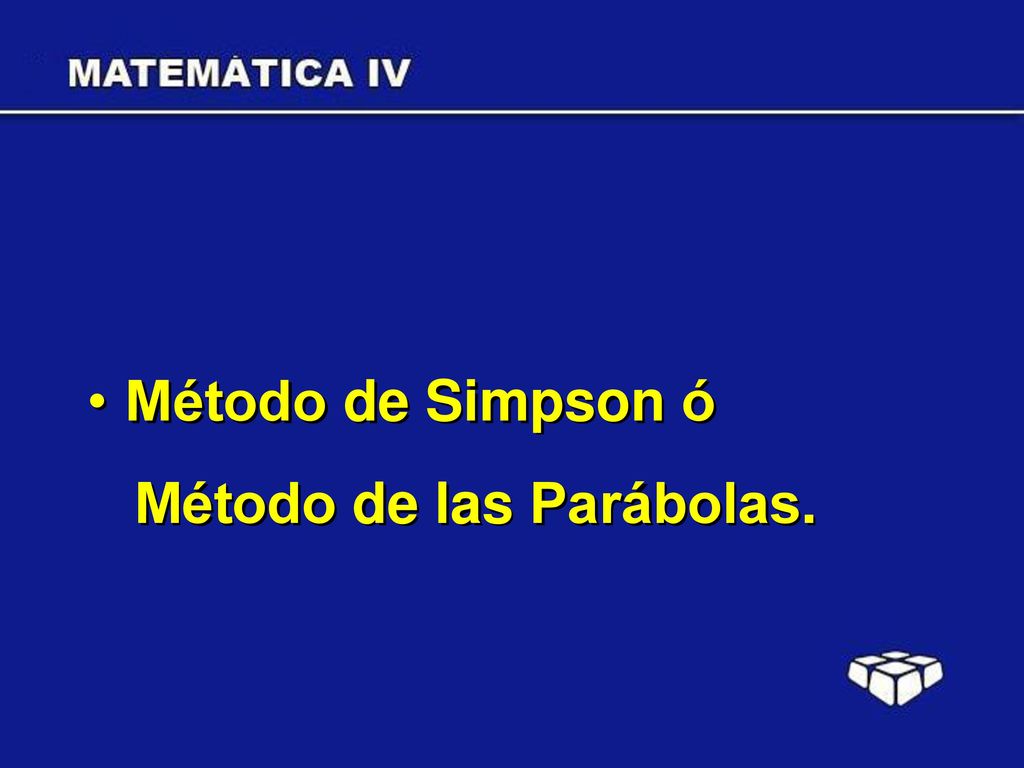

53 Método de Simpson ó Método de las Parábolas.

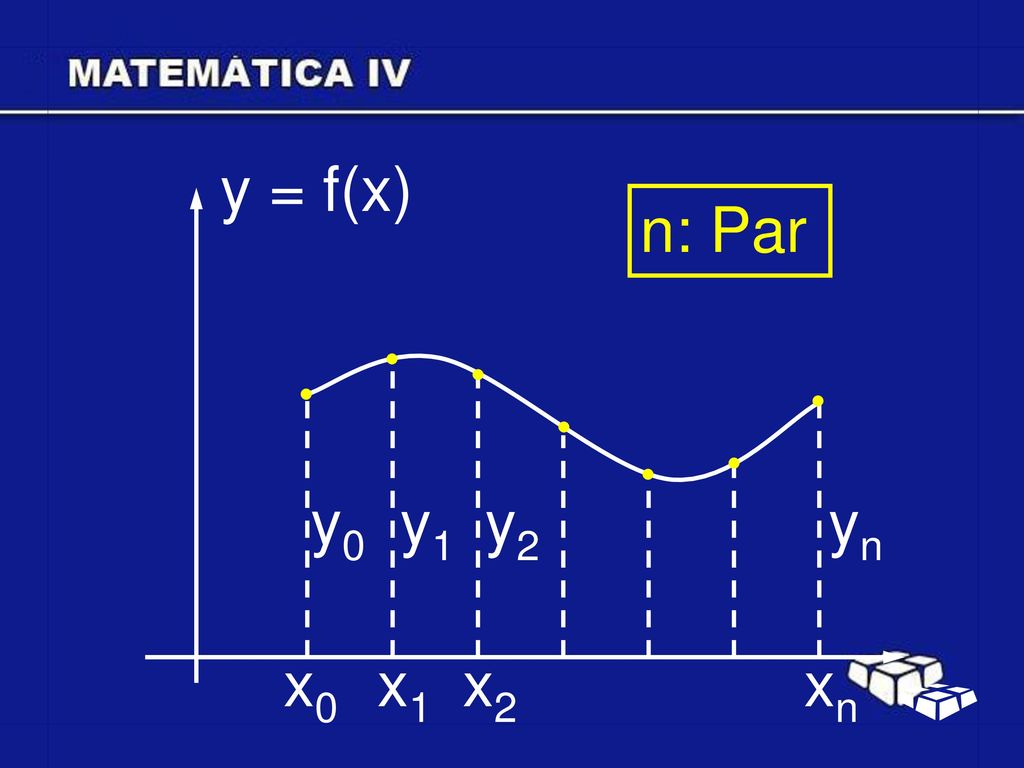

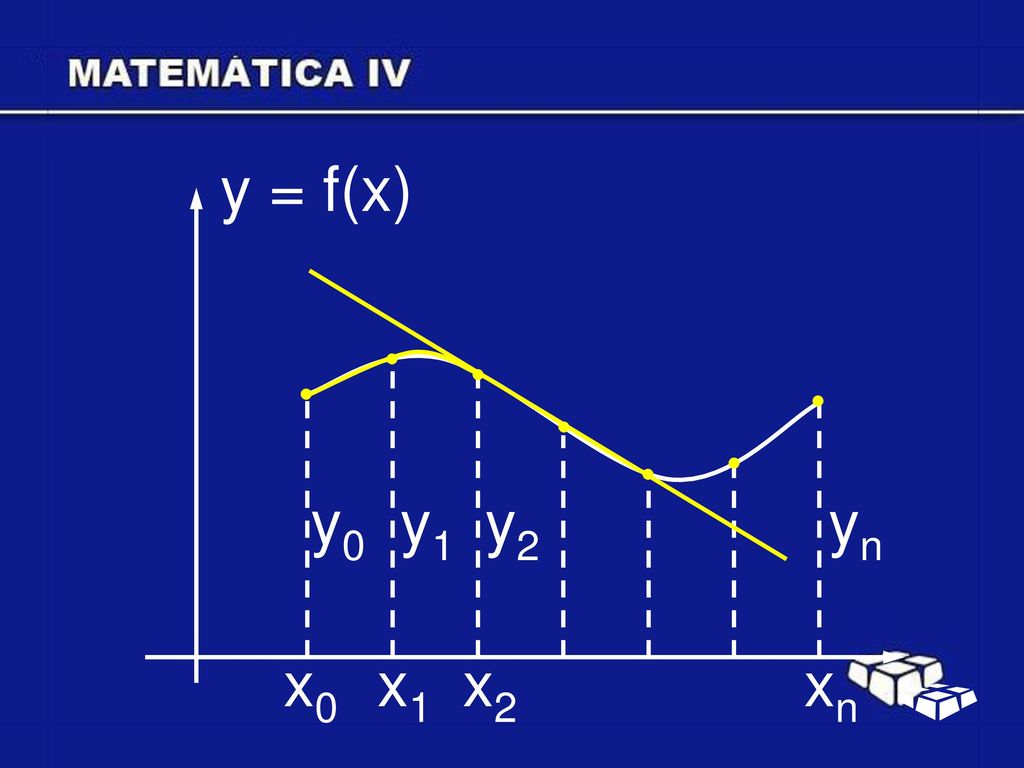

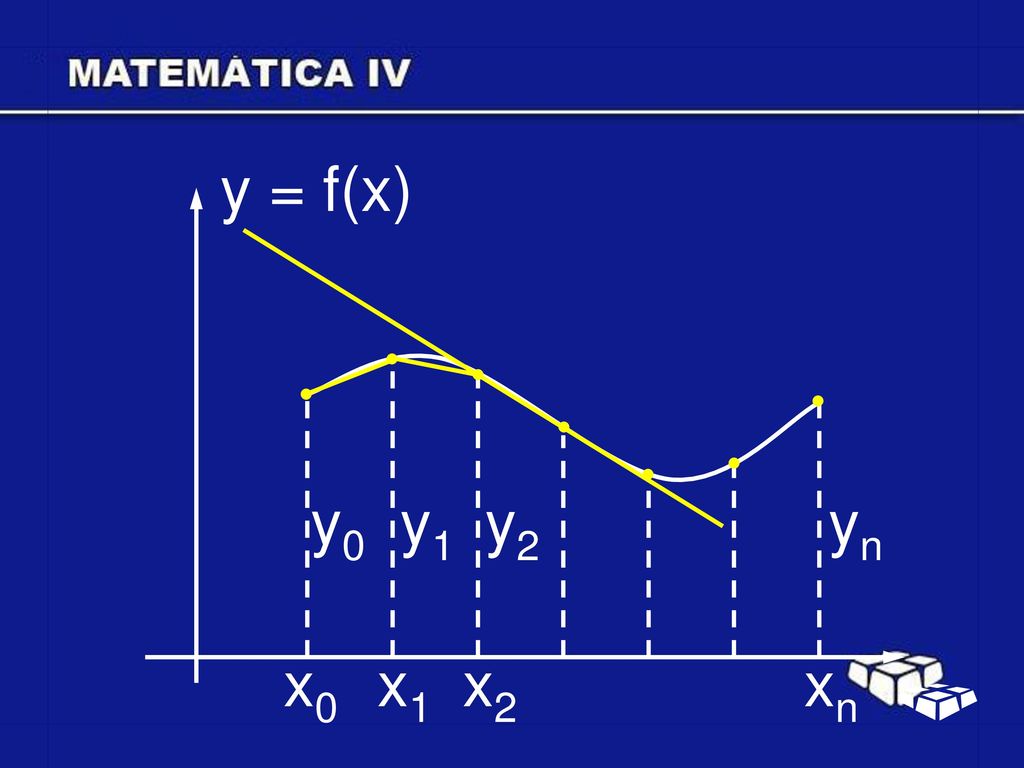

54 y = f(x) n: Par y0 y1 y2 yn x0 x1 x2 xn

55 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

56 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

57 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

58 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

59 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

60 y = f(x) y0 y1 y2 yn x0 x1 x2 xn

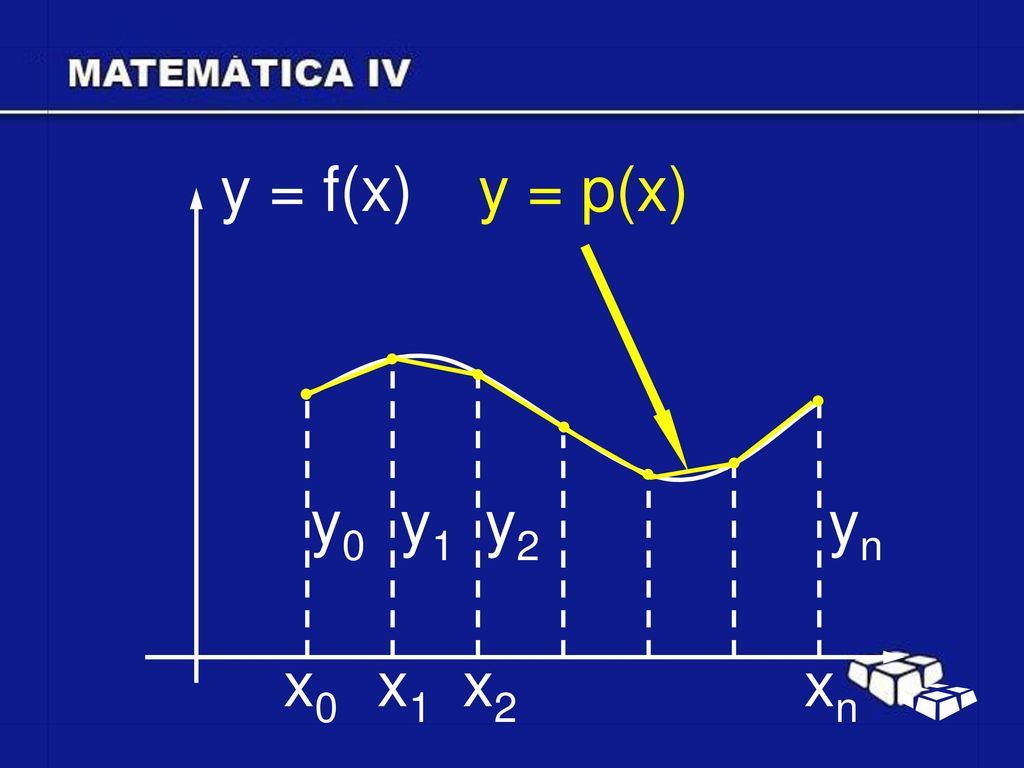

61 y = f(x) y = p(x) y0 y1 y2 yn x0 x1 x2 xn

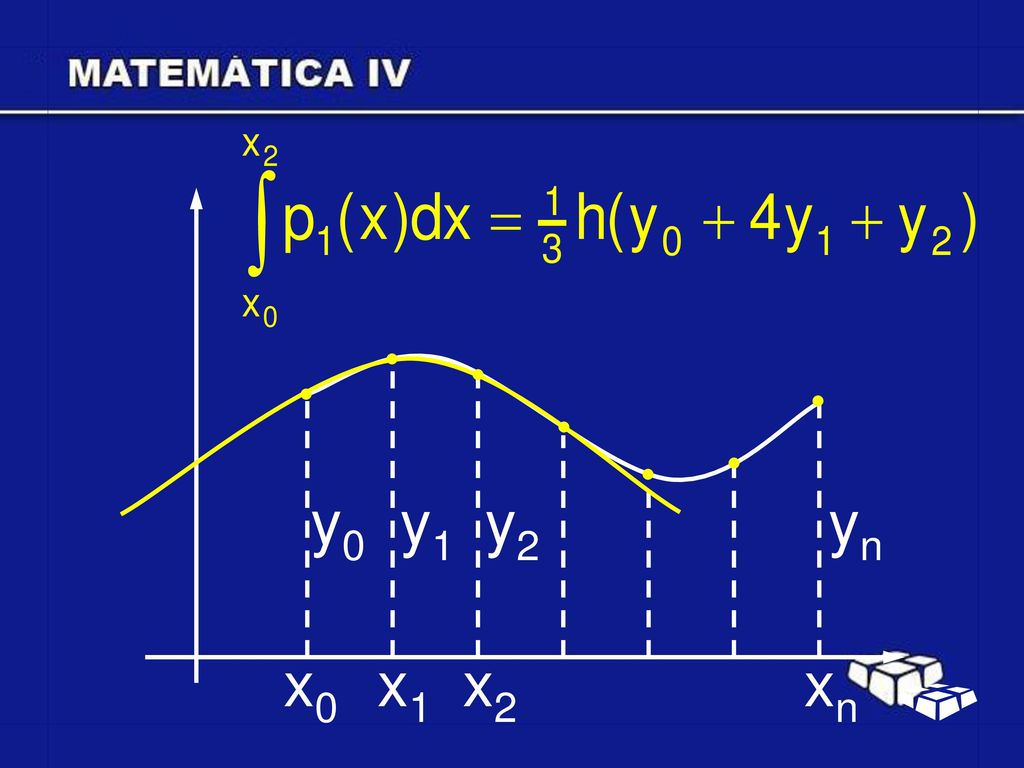

62 y0 y1 y2 yn x0 x1 x2 xn

63 y0 y1 y2 yn x0 x1 x2 xn

64 y0 y1 y2 yn x0 x1 x2 xn

65 y0 y1 y2 yn x0 x1 x2 xn

66

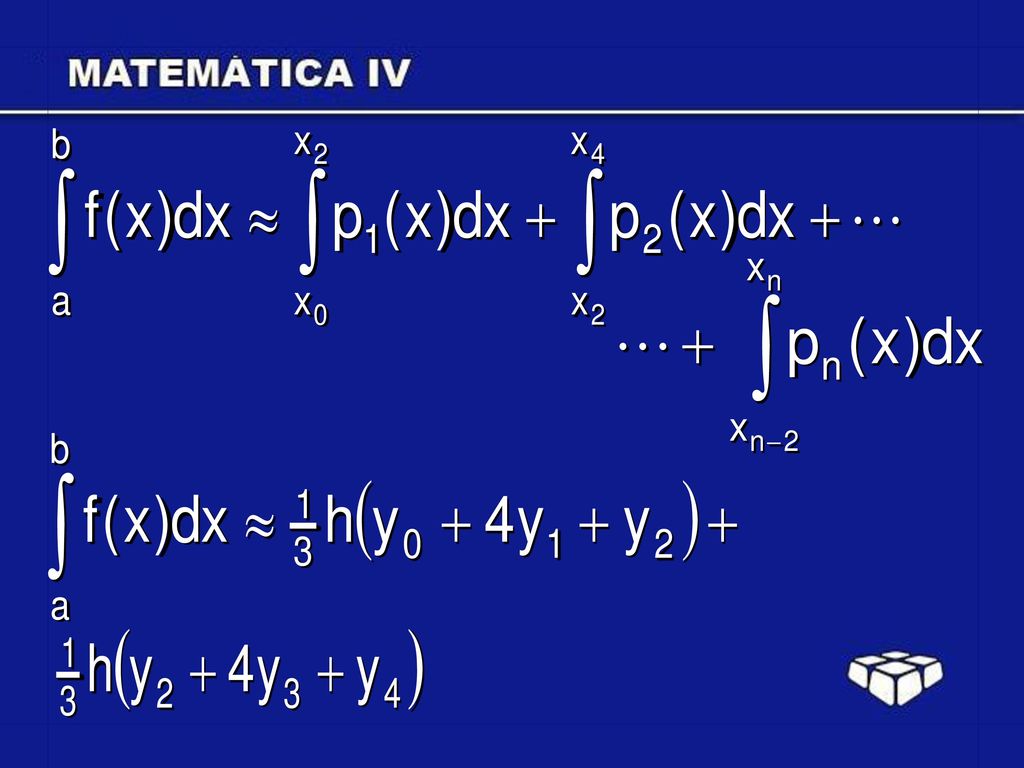

67

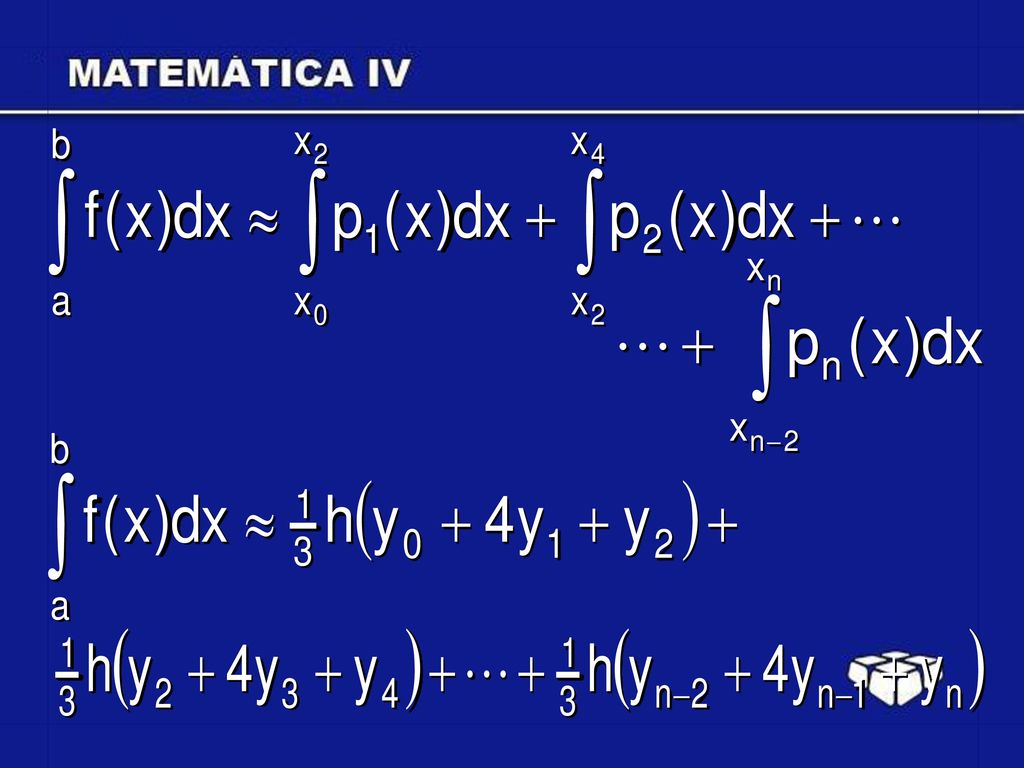

68

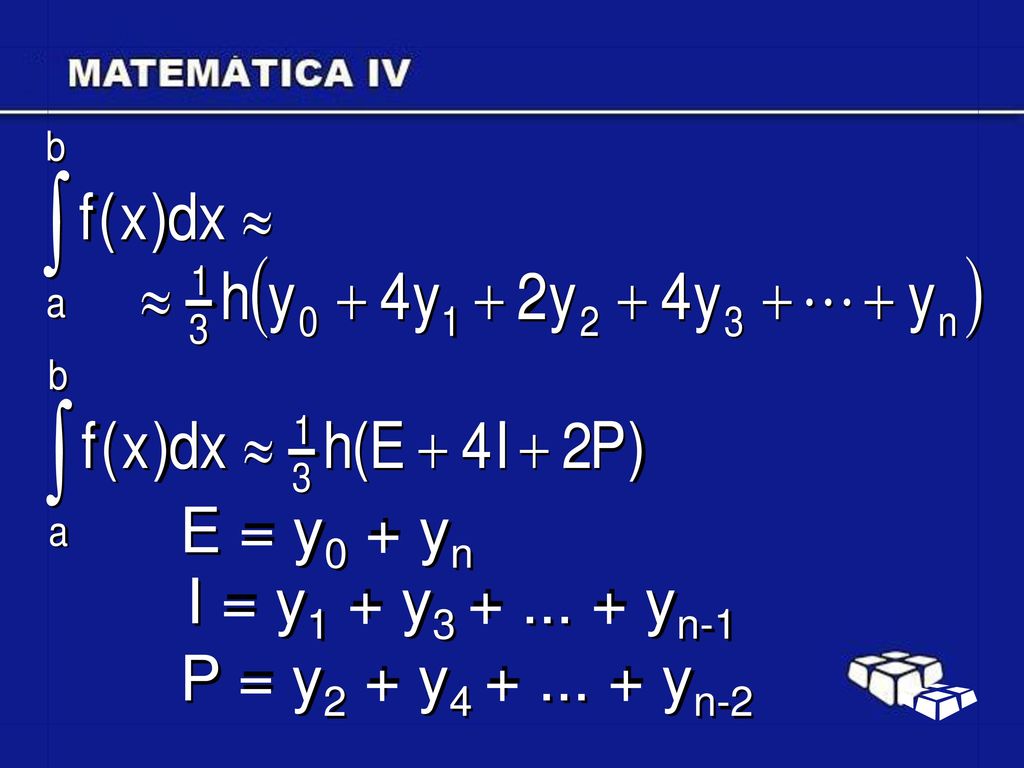

69 E = y0 + yn I = y1 + y yn-1 P = y2 + y yn-2

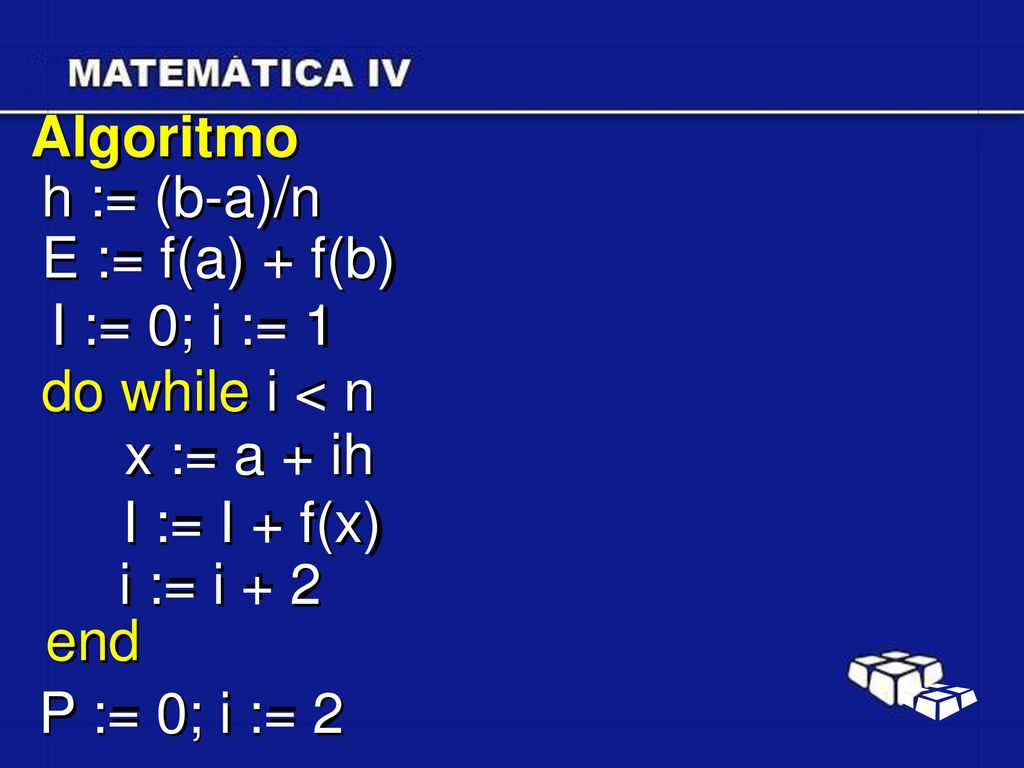

70 Algoritmo h := (b-a)/n E := f(a) + f(b) I := 0; i := 1 do while i < n x := a + ih I := I + f(x) i := i + 2 end P := 0; i := 2

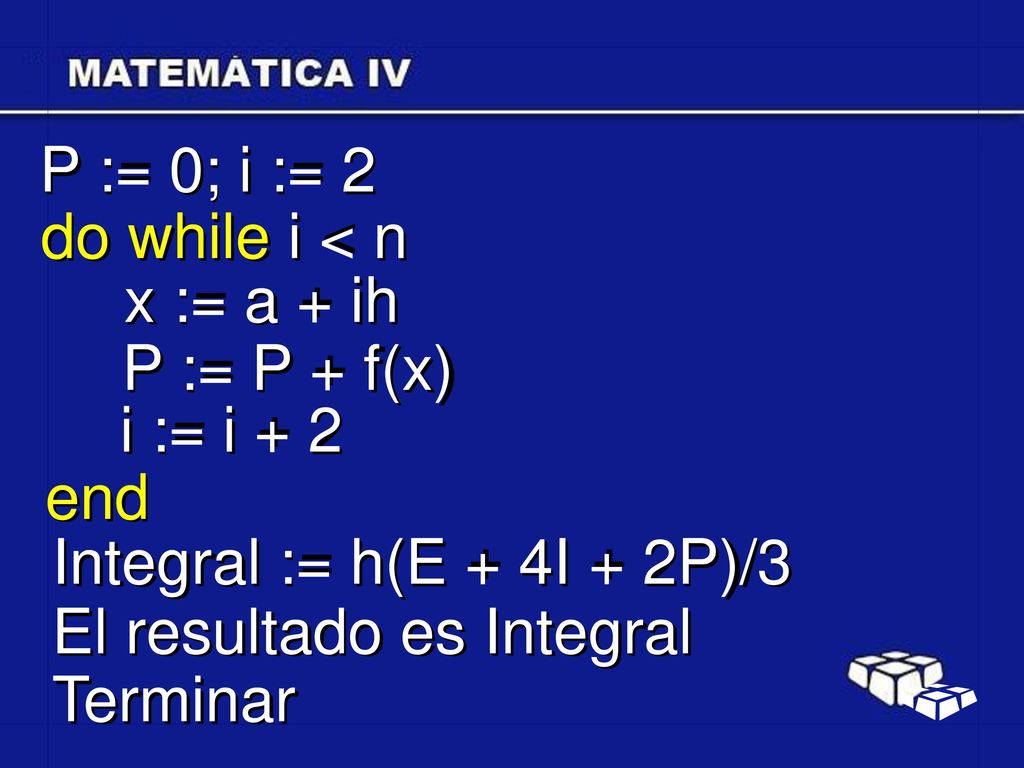

71 P := 0; i := 2 do while i < n x := a + ih P := P + f(x) i := i + 2 end Integral := h(E + 4I + 2P)/3 El resultado es Integral Terminar

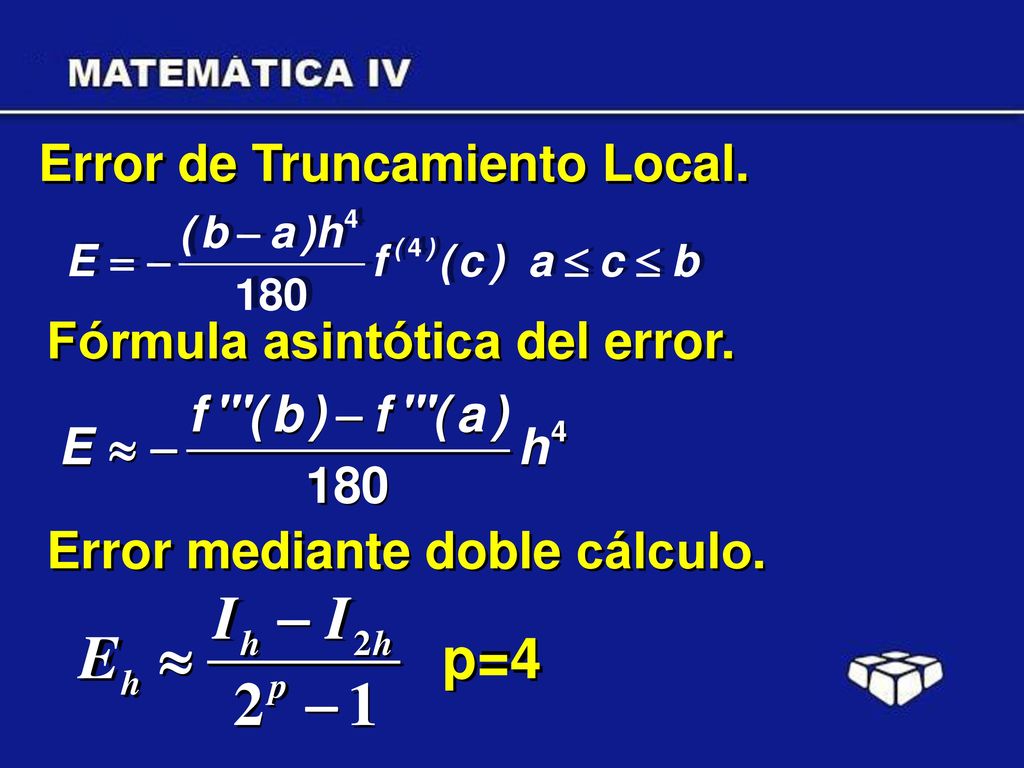

72 p=4 Error de Truncamiento Local. Fórmula asintótica del error.
Error mediante doble cálculo. p=4

73 Estudiar Método de Gauss de m puntos
Estudio Independiente. Estudiar Método de Gauss de m puntos Conferencia 12 M_IV Dr. Manuel Alvarez

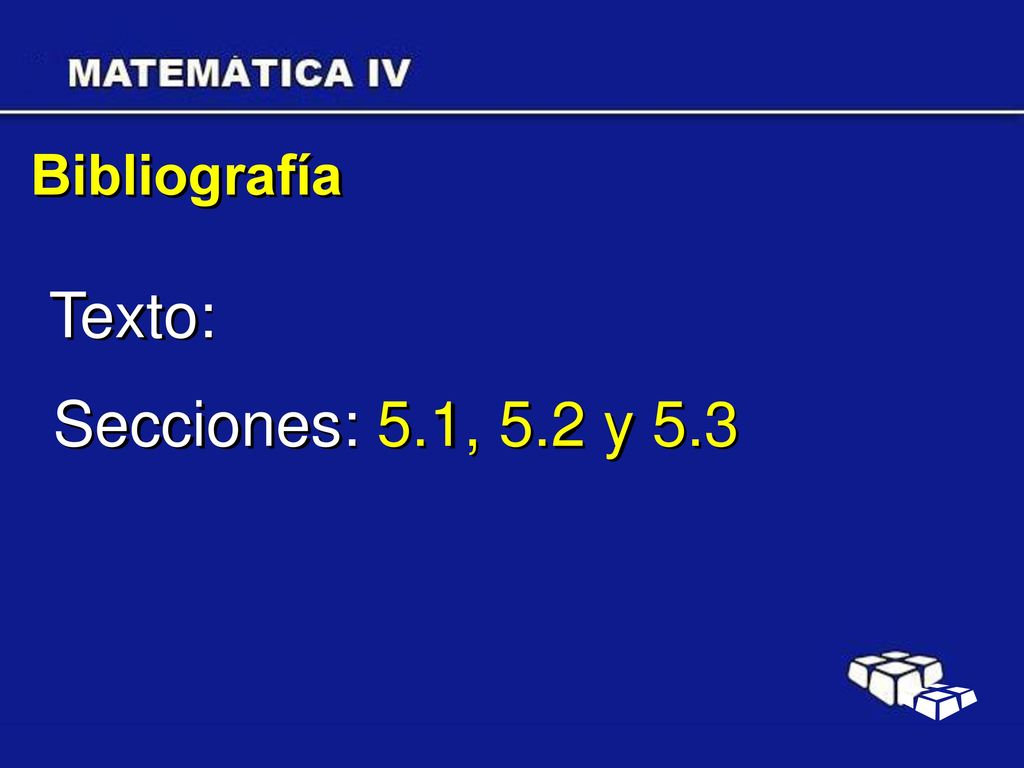

74 Bibliografía Texto: Secciones: 5.1, 5.2 y 5.3
