1 Politécnico Colombiano Jaime Isaza Cadavid
Board (Tarjeta madre) Miguel Sánchez Quintero Emanuel Cardona Guzmán Juan Pablo Parra Politécnico Colombiano Jaime Isaza Cadavid Medellín 2017

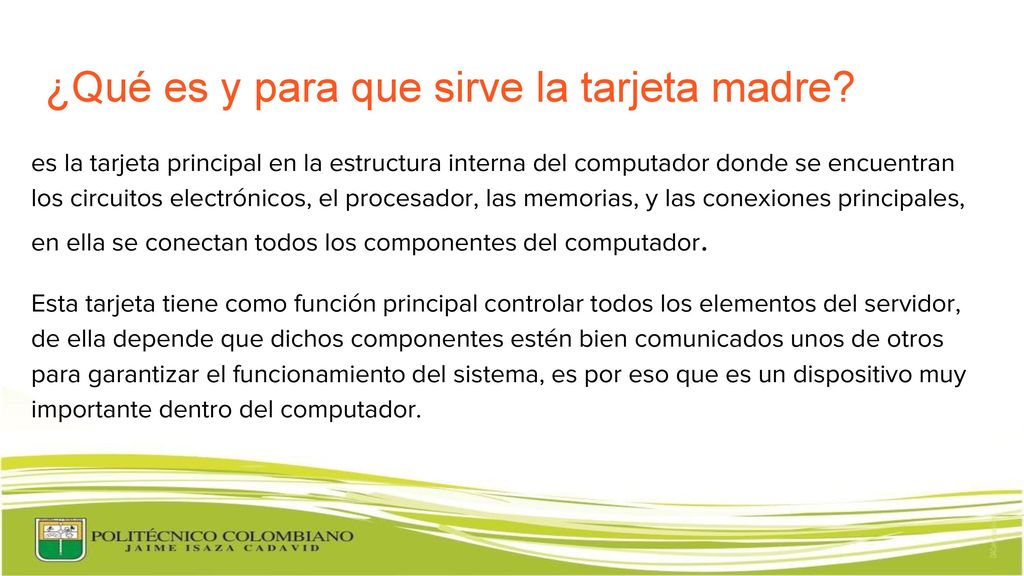

2 ¿Qué es y para que sirve la tarjeta madre?
es la tarjeta principal en la estructura interna del computador donde se encuentran los circuitos electrónicos, el procesador, las memorias, y las conexiones principales, en ella se conectan todos los componentes del computador. Esta tarjeta tiene como función principal controlar todos los elementos del servidor, de ella depende que dichos componentes estén bien comunicados unos de otros para garantizar el funcionamiento del sistema, es por eso que es un dispositivo muy importante dentro del computador.

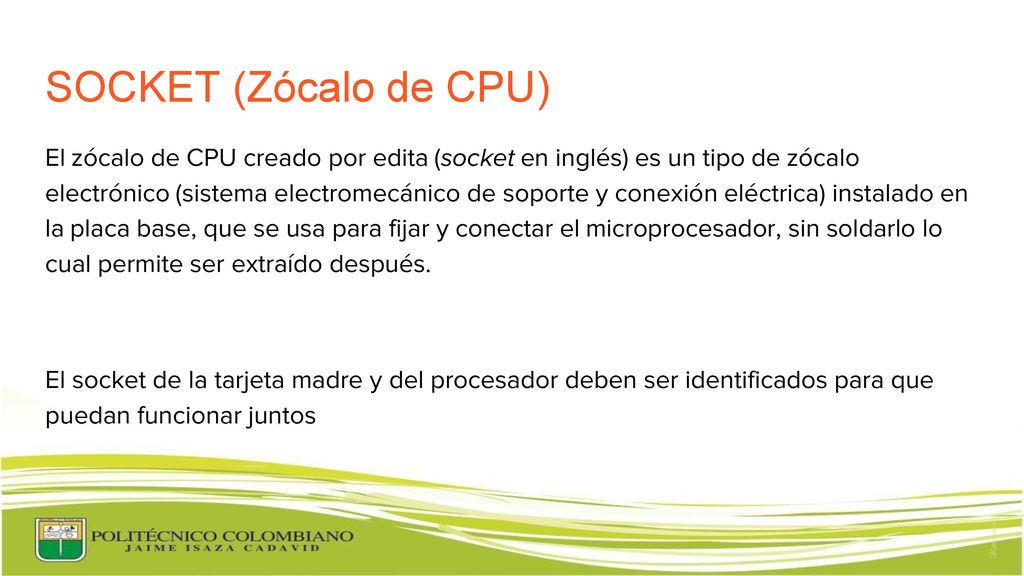

3 SOCKET (Zócalo de CPU) El zócalo de CPU creado por edita (socket en inglés) es un tipo de zócalo electrónico (sistema electromecánico de soporte y conexión eléctrica) instalado en la placa base, que se usa para fijar y conectar el microprocesador, sin soldarlo lo cual permite ser extraído después. El socket de la tarjeta madre y del procesador deben ser identificados para que puedan funcionar juntos

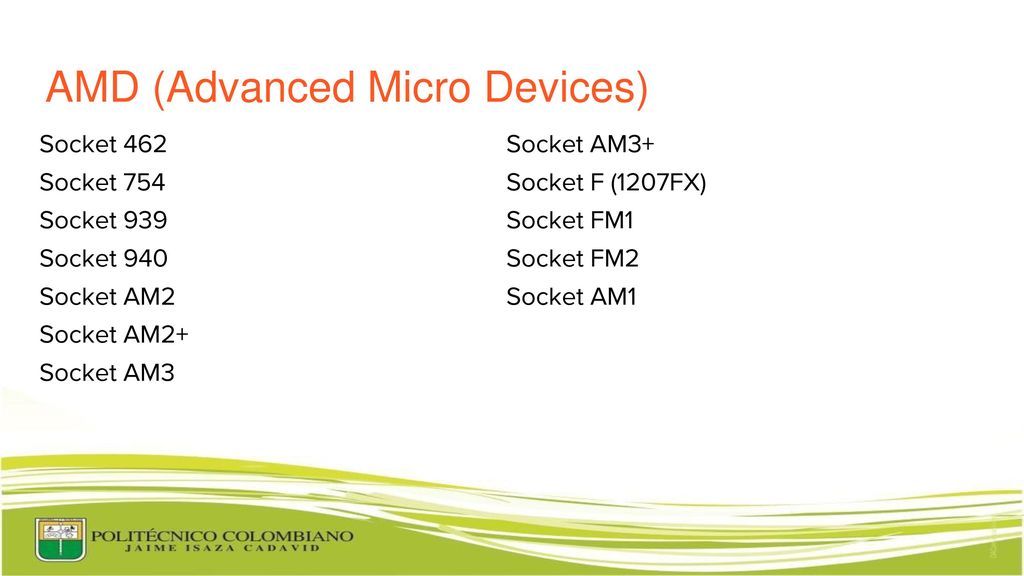

4 AMD (Advanced Micro Devices)
Socket 462 Socket AM3+ Socket 754 Socket F (1207FX) Socket 939 Socket FM1 Socket 940 Socket FM2 Socket AM2 Socket AM1 Socket AM2+ Socket AM3

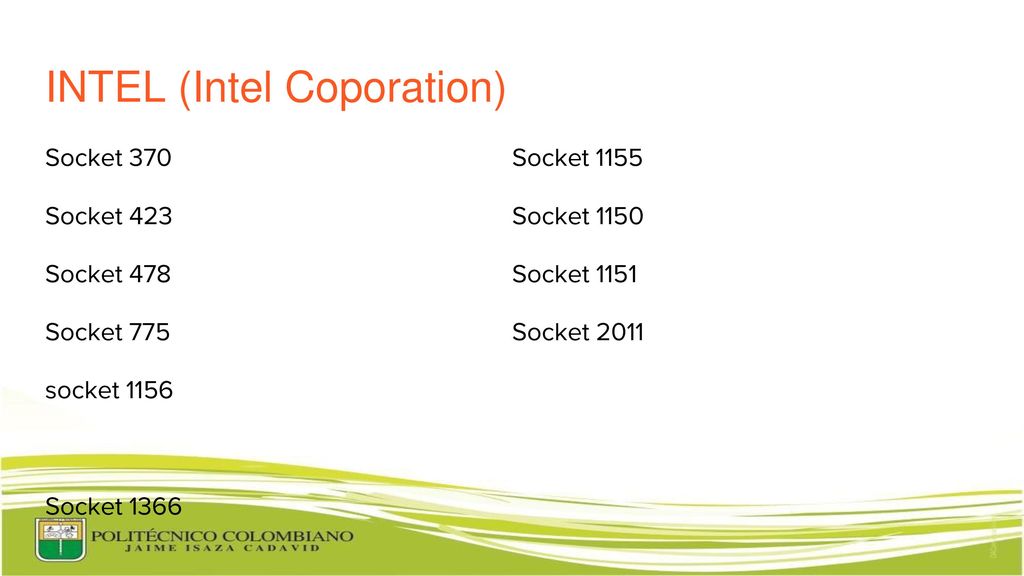

5 INTEL (Intel Coporation)
Socket 370 Socket 1155 Socket 423 Socket 1150 Socket 478 Socket 1151 Socket 775 Socket 2011 socket 1156 Socket 1366

6 Socket AMD Socket AM3+. Pensado para la familia AMD FX de arquitectura Bulldozer. Es capaz de soportar micros más antiguos. AMD suele tener en cuenta a sus clientes en este caso, no actualizando los sockets tan a menudo como hace Intel. Esto provoca que tengas que comprar una placa base con casi cada nuevo procesador.

7 Socket intel Socket 1150. Usado por los Intel Core de cuarta generación también denominados Haswell y los de quinta, Broadwell. Socket 1151. El usado por los Intel Core de quinta generación también denominados Skylake.

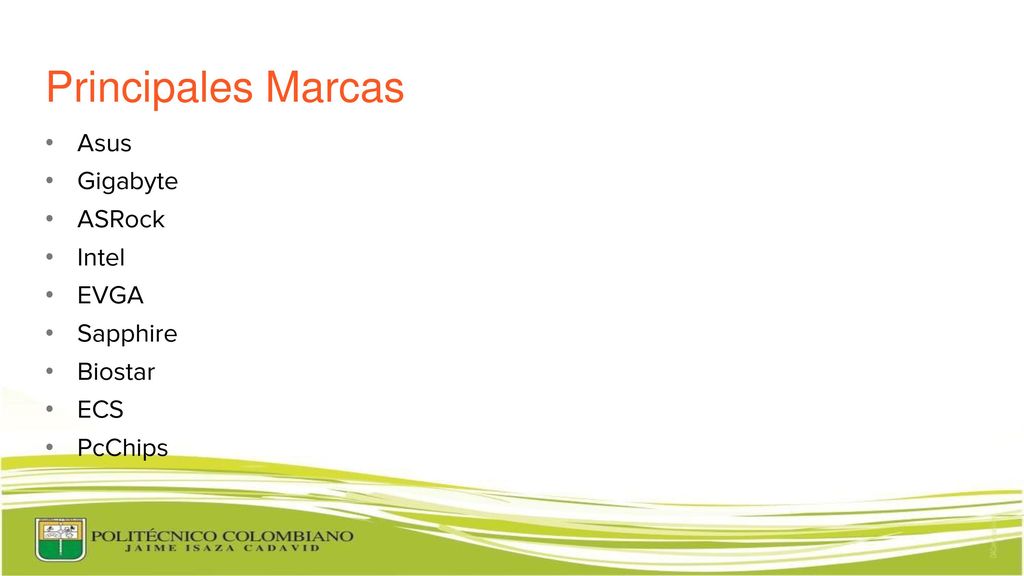

8 Principales Marcas Asus Gigabyte ASRock Intel EVGA Sapphire Biostar
ECS PcChips

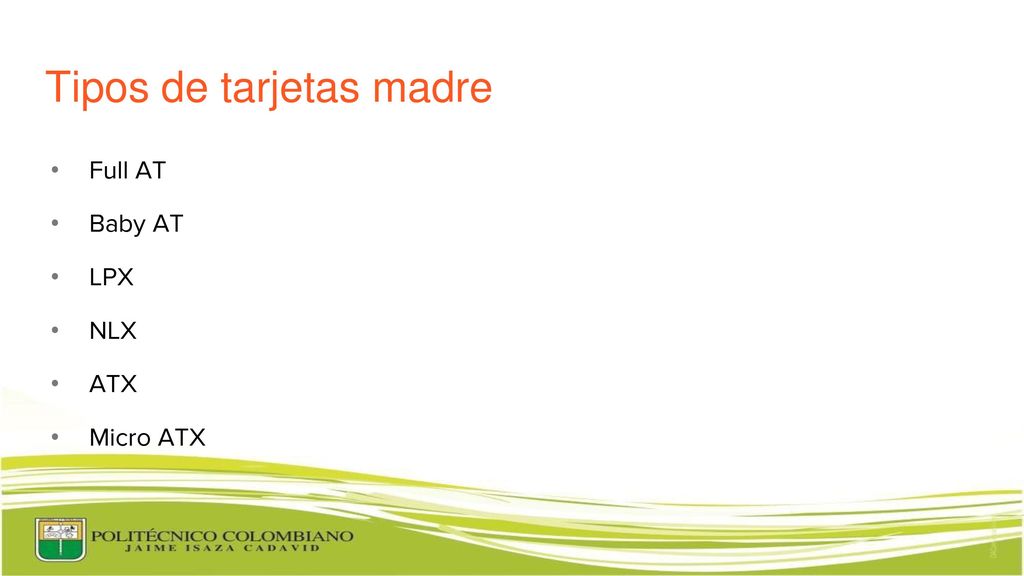

9 Tipos de tarjetas madre
Full AT Baby AT LPX NLX ATX Micro ATX

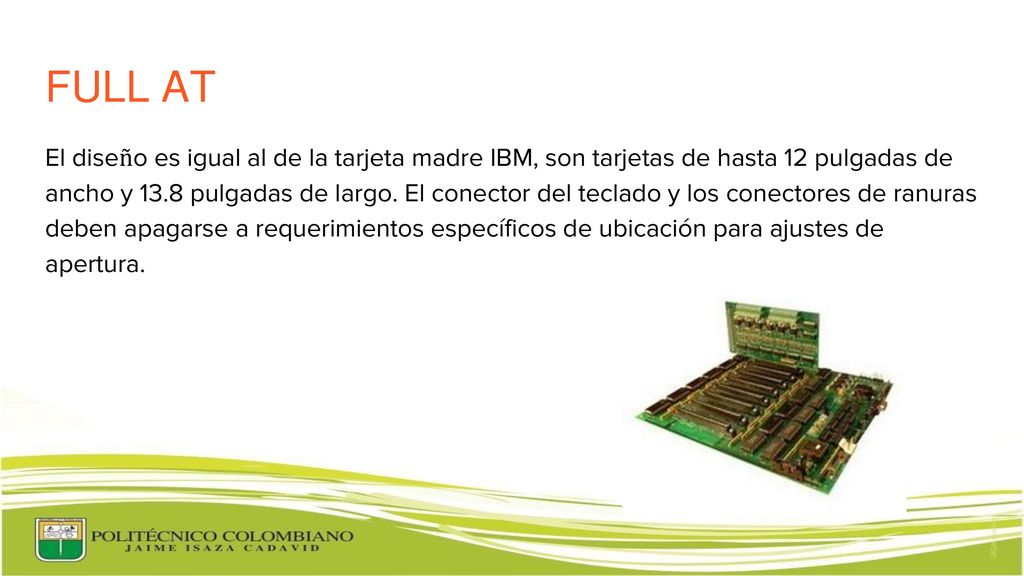

10 FULL AT El diseño es igual al de la tarjeta madre IBM, son tarjetas de hasta 12 pulgadas de ancho y 13.8 pulgadas de largo. El conector del teclado y los conectores de ranuras deben apagarse a requerimientos específicos de ubicación para ajustes de apertura.

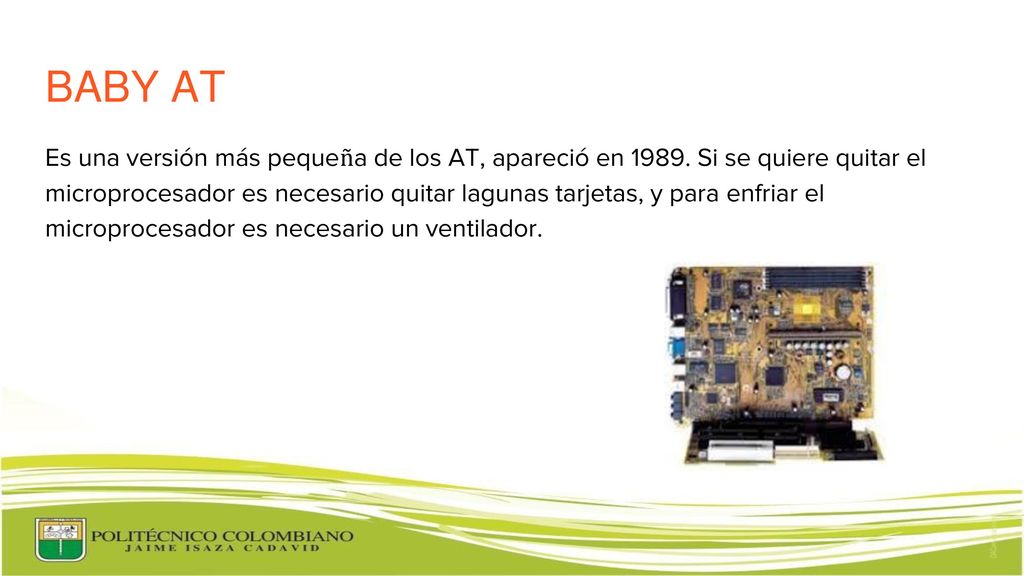

11 BABY AT Es una versión más pequeña de los AT, apareció en Si se quiere quitar el microprocesador es necesario quitar lagunas tarjetas, y para enfriar el microprocesador es necesario un ventilador.

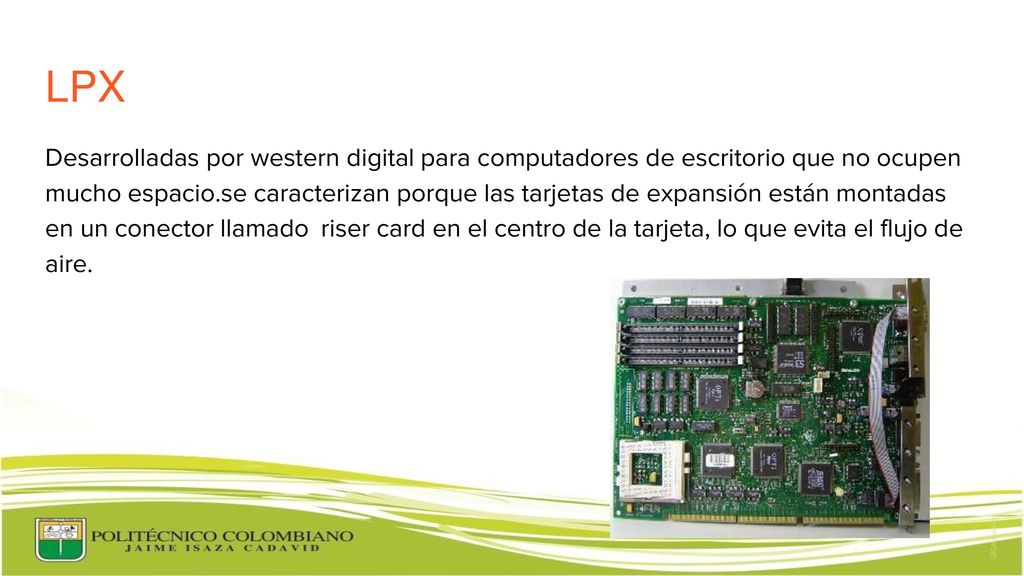

12 LPX Desarrolladas por western digital para computadores de escritorio que no ocupen mucho espacio.se caracterizan porque las tarjetas de expansión están montadas en un conector llamado  riser card en el centro de la tarjeta, lo que evita el flujo de aire.

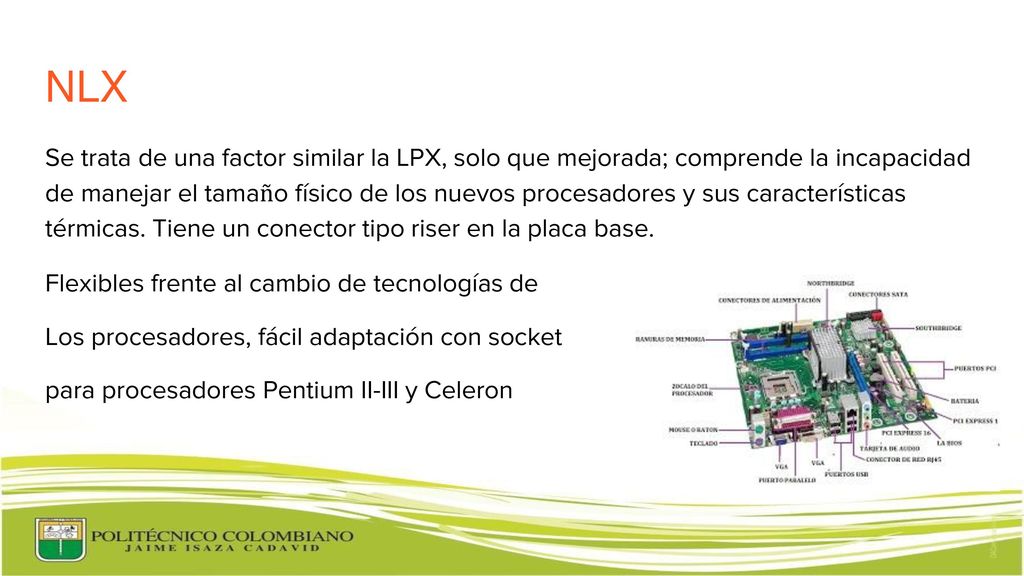

13 NLX Se trata de una factor similar la LPX, solo que mejorada; comprende la incapacidad de manejar el tamaño físico de los nuevos procesadores y sus características térmicas. Tiene un conector tipo riser en la placa base. Flexibles frente al cambio de tecnologías de Los procesadores, fácil adaptación con socket para procesadores Pentium II-III y Celeron

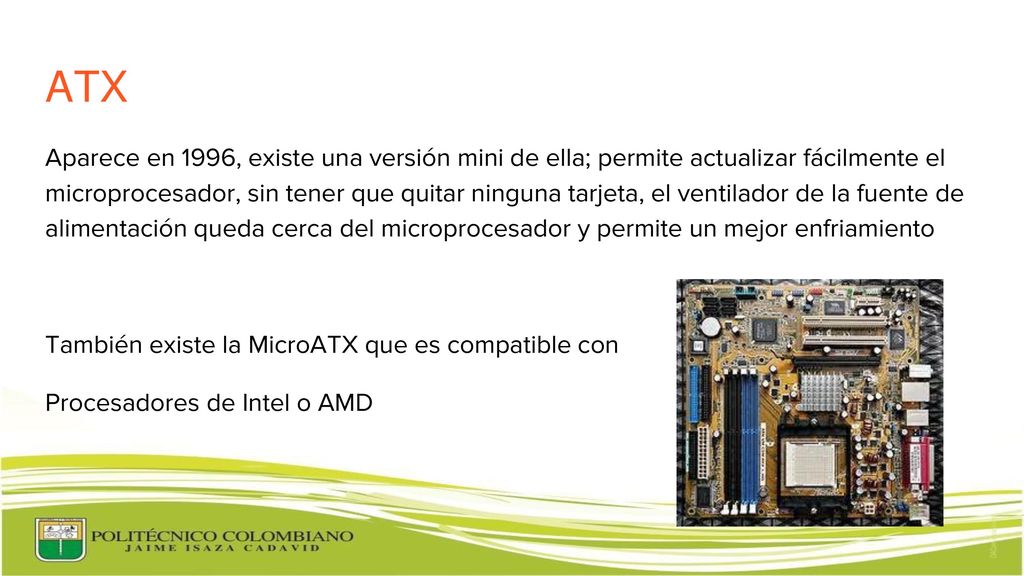

14 ATX Aparece en 1996, existe una versión mini de ella; permite actualizar fácilmente el microprocesador, sin tener que quitar ninguna tarjeta, el ventilador de la fuente de alimentación queda cerca del microprocesador y permite un mejor enfriamiento También existe la MicroATX que es compatible con Procesadores de Intel o AMD

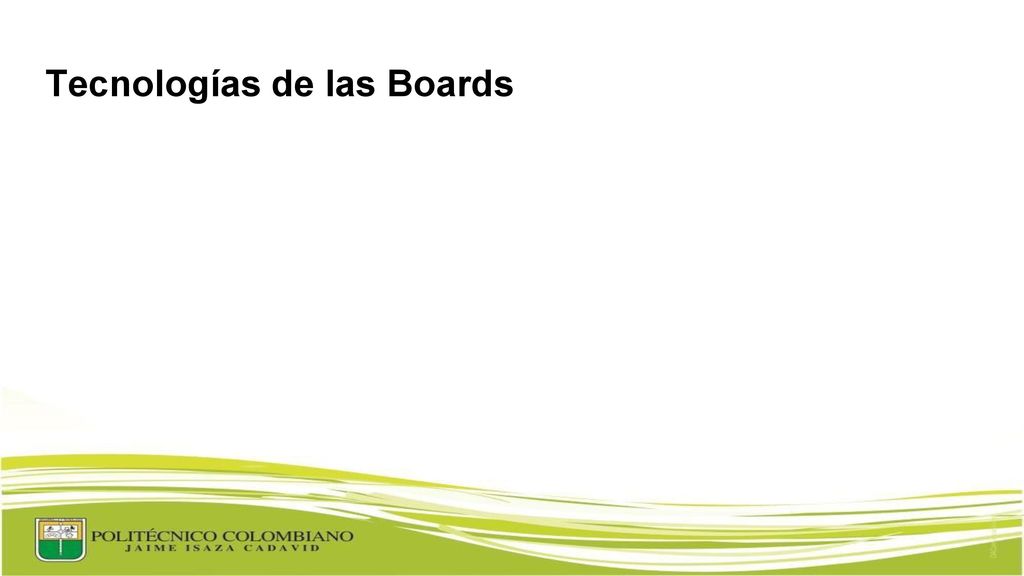

15 Tecnologías de las Boards
