1 DIBUJO TECNICO 300 Tema : la perspectiva en el DISEÑO ARQUITECTÓNICO Docente Arq. Jorge Medrano C.

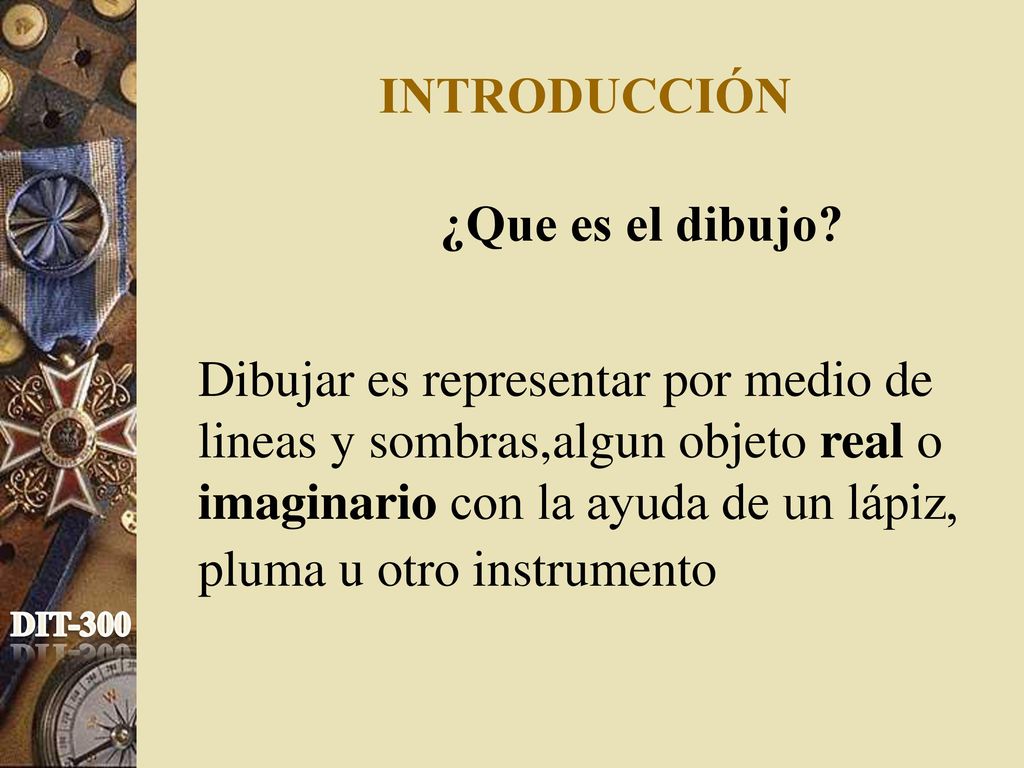

2 INTRODUCCIÓN ¿Que es el dibujo? Dibujar es representar por medio de lineas y sombras,algun objeto real o imaginario con la ayuda de un lápiz, pluma u otro instrumento

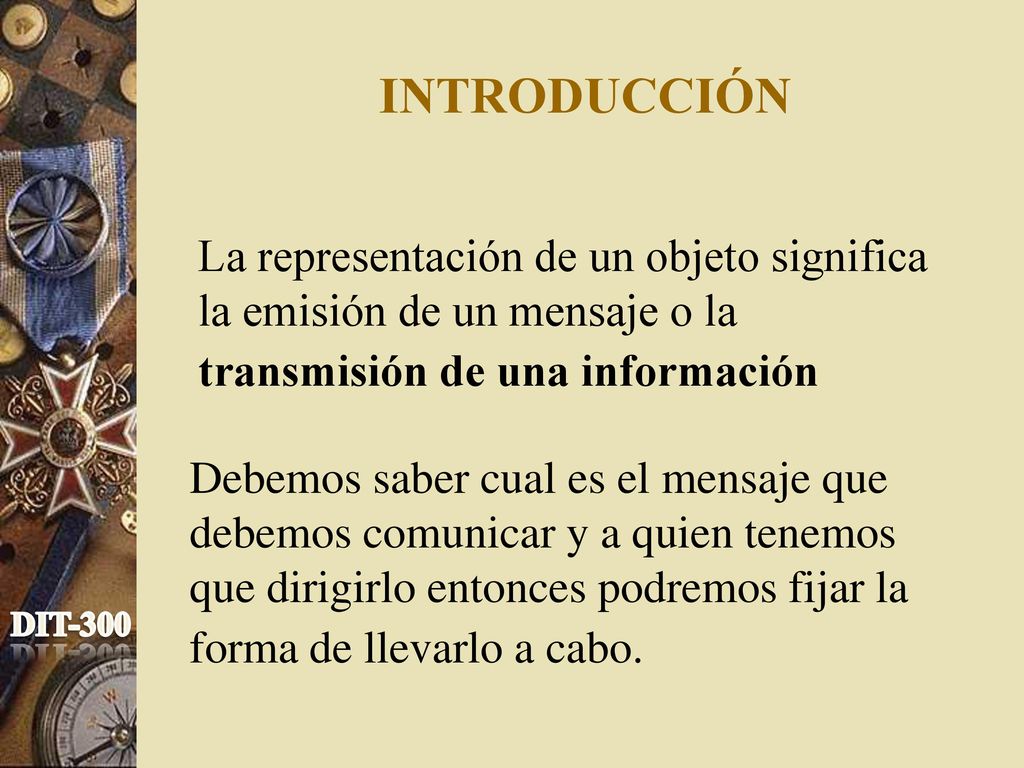

3 INTRODUCCIÓN La representación de un objeto significa la emisión de un mensaje o la transmisión de una información Debemos saber cual es el mensaje que debemos comunicar y a quien tenemos que dirigirlo entonces podremos fijar la forma de llevarlo a cabo.

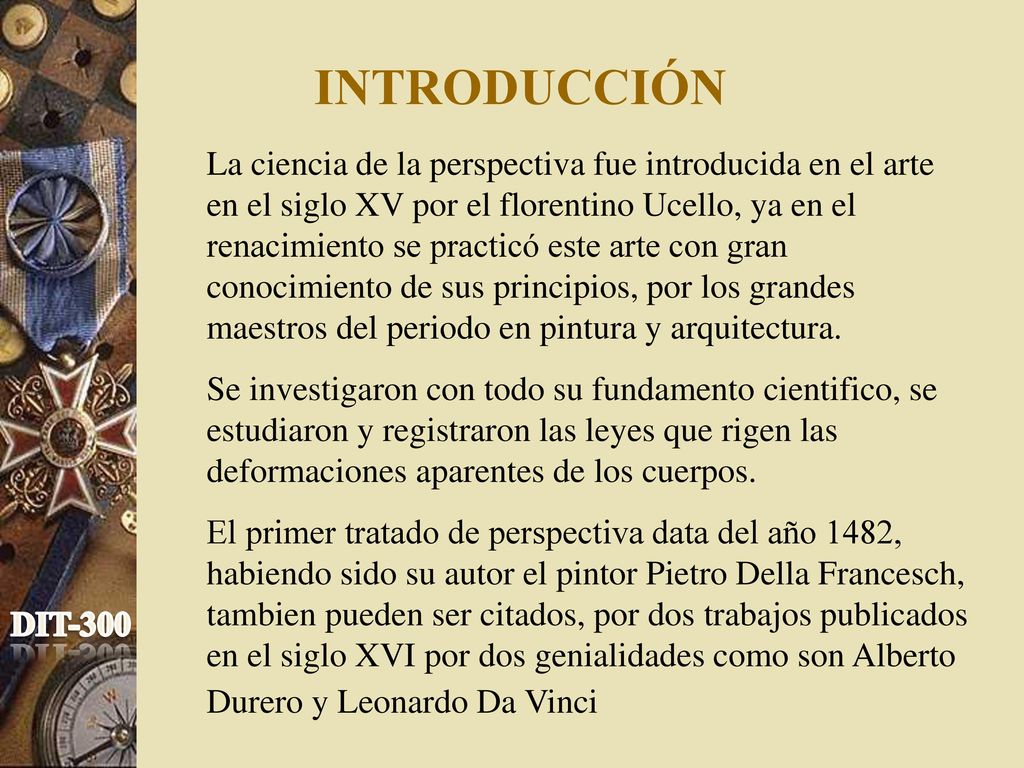

4 INTRODUCCIÓN La ciencia de la perspectiva fue introducida en el arte en el siglo XV por el florentino Ucello, ya en el renacimiento se practicó este arte con gran conocimiento de sus principios, por los grandes maestros del periodo en pintura y arquitectura. Se investigaron con todo su fundamento cientifico, se estudiaron y registraron las leyes que rigen las deformaciones aparentes de los cuerpos. El primer tratado de perspectiva data del año 1482, habiendo sido su autor el pintor Pietro Della Francesch, tambien pueden ser citados, por dos trabajos publicados en el siglo XVI por dos genialidades como son Alberto Durero y Leonardo Da Vinci

5 Introducción Proyecciones

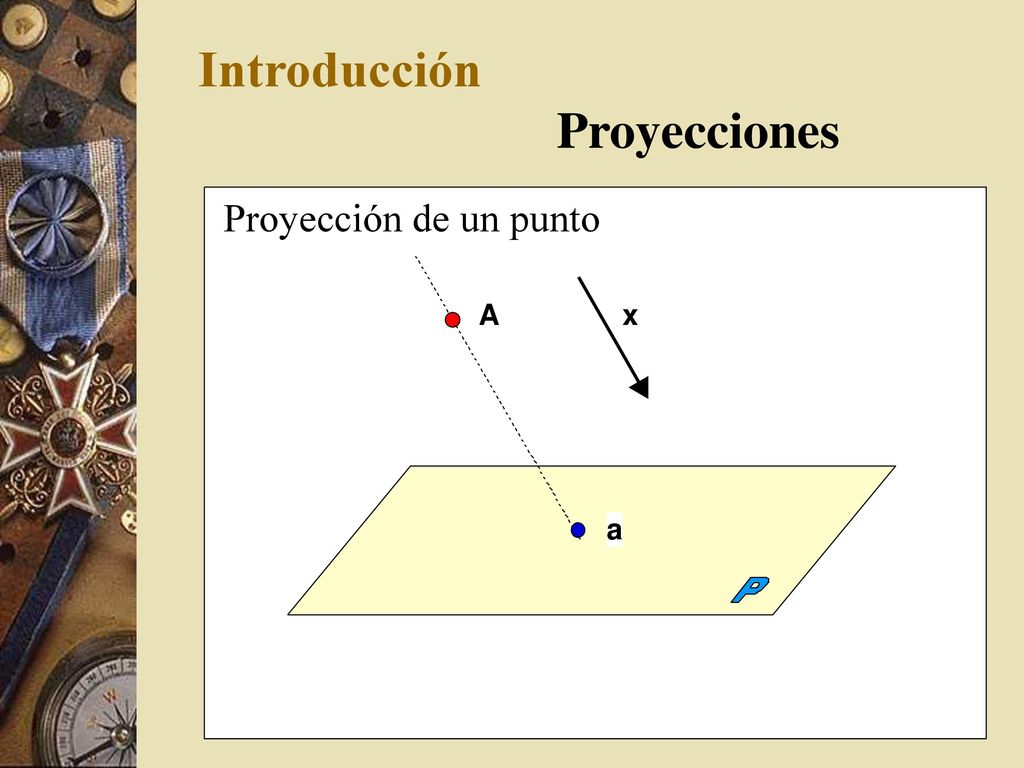

Proyección de un punto

6 Introducción Proyecciones

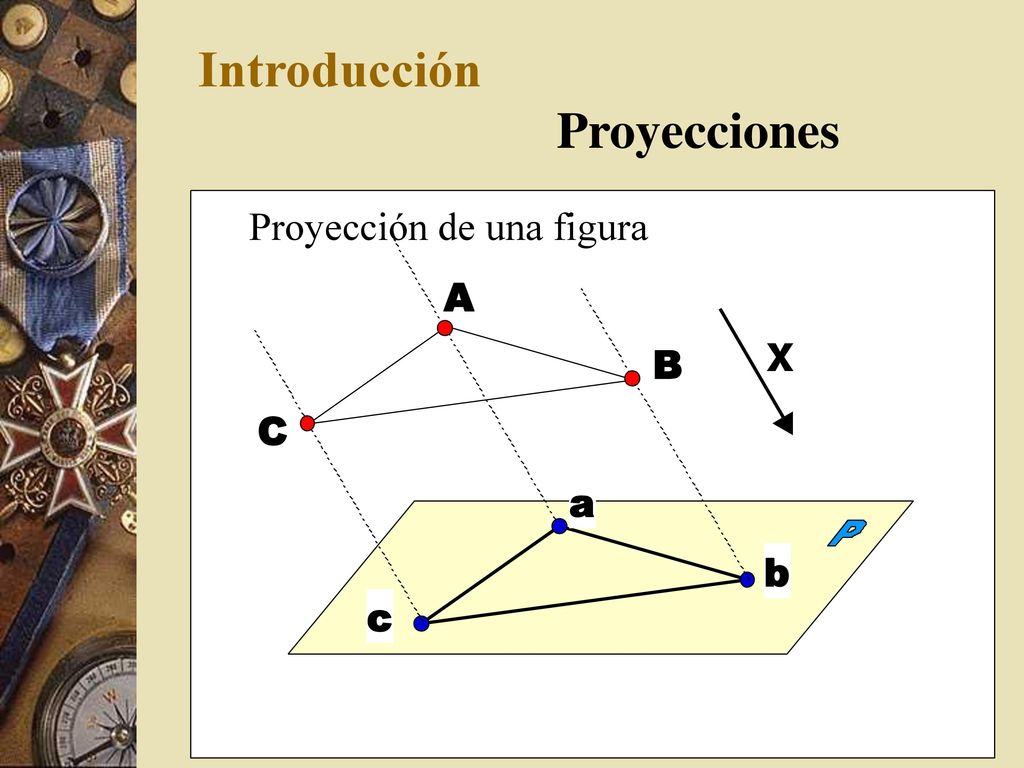

Proyección de una figura

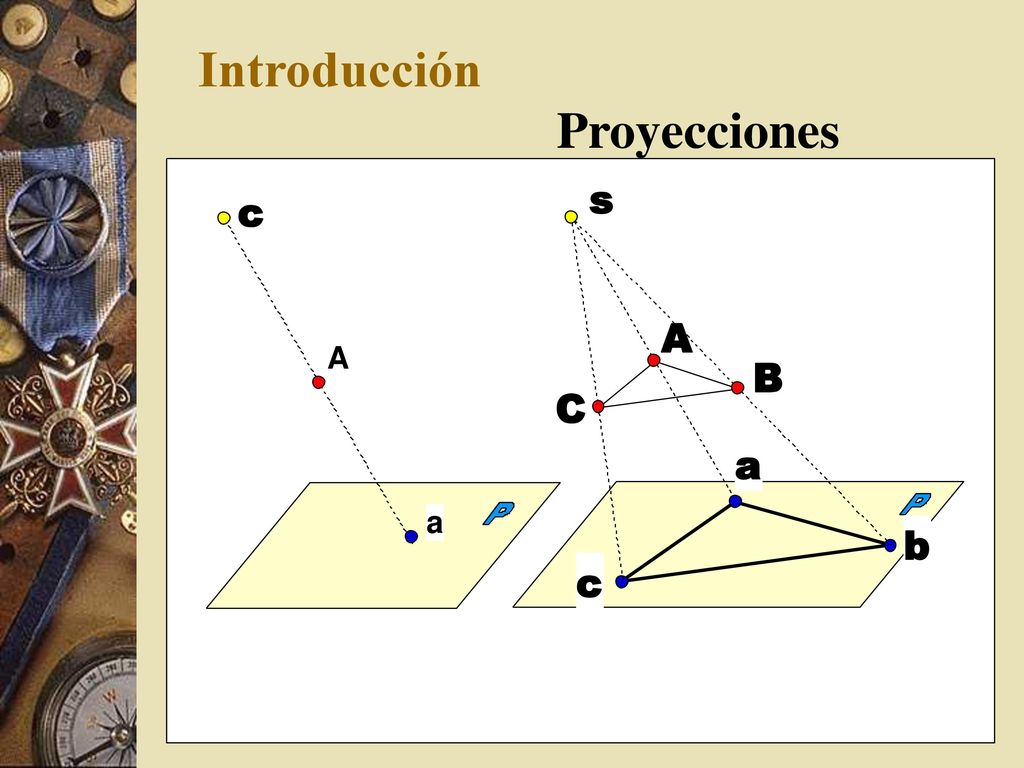

7 Introducción Proyecciones

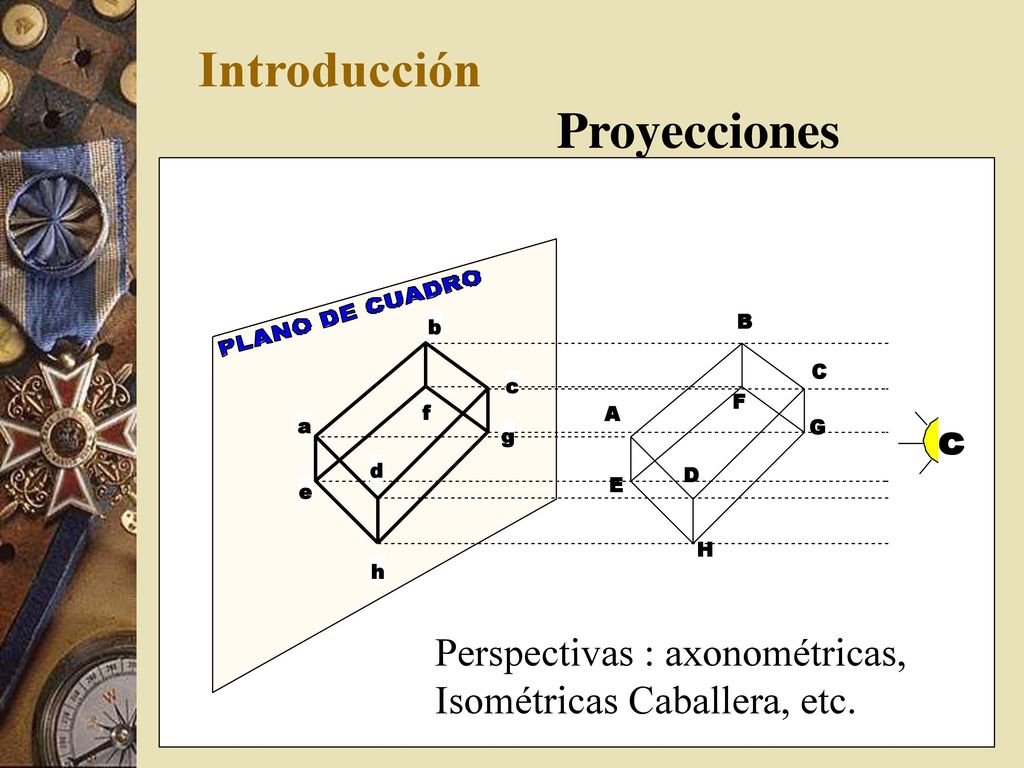

8 Introducción Proyecciones
Perspectivas : axonométricas, Isométricas Caballera, etc.

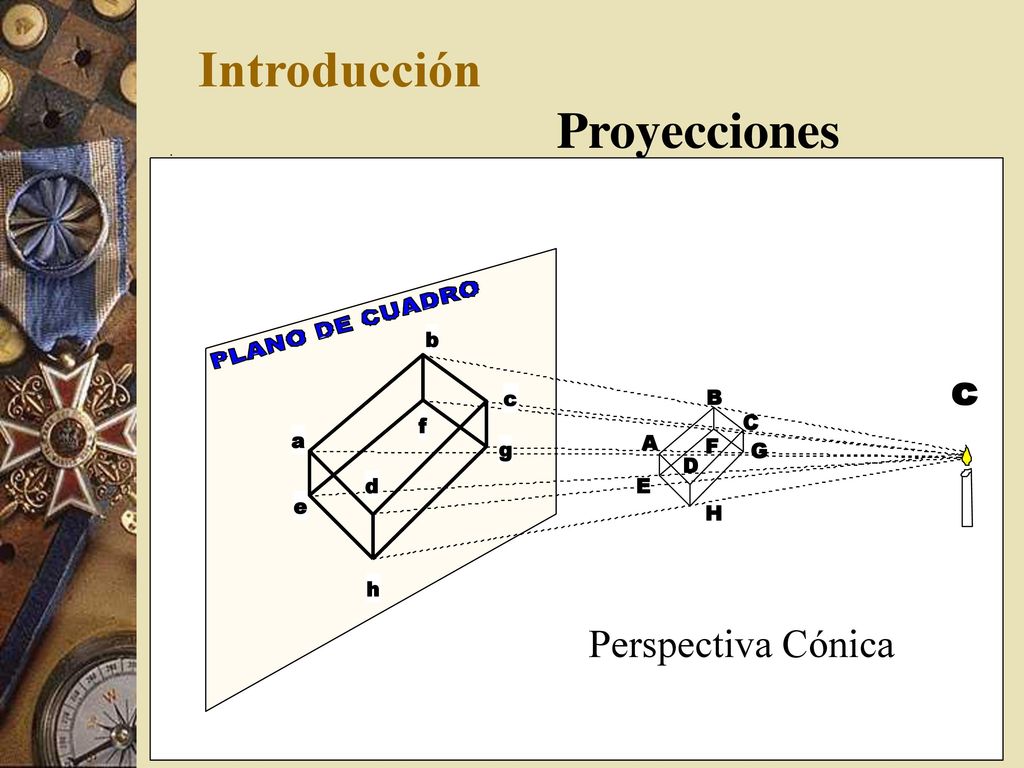

9 Introducción Proyecciones
Perspectiva Cónica

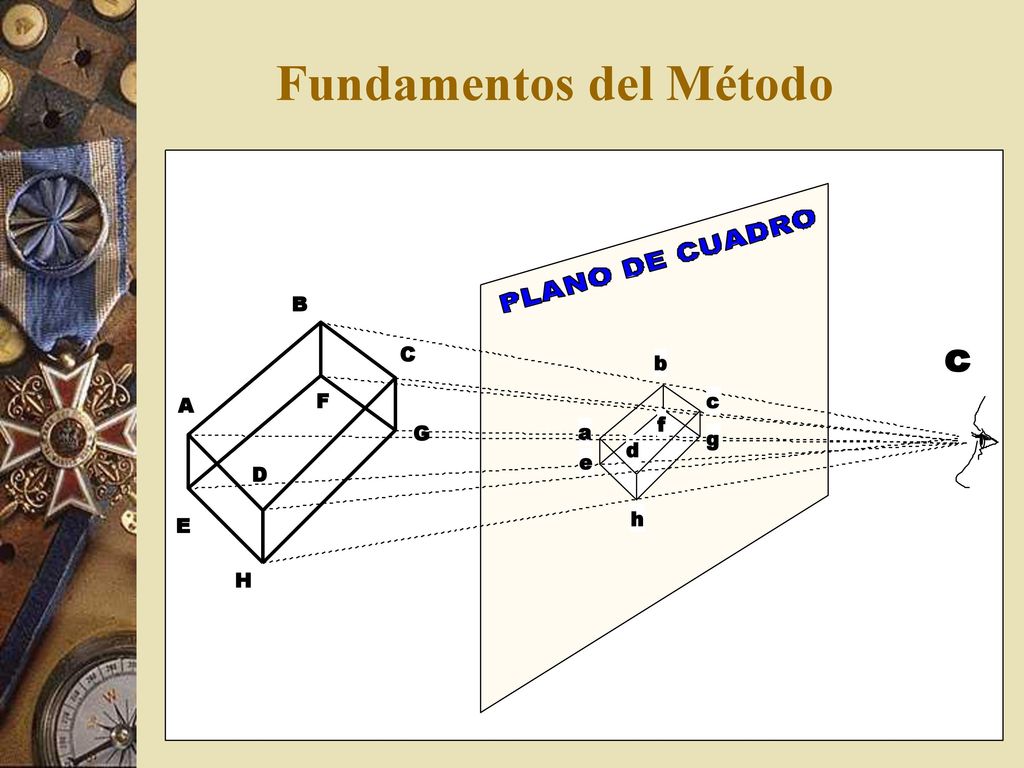

10 Fundamentos del Método

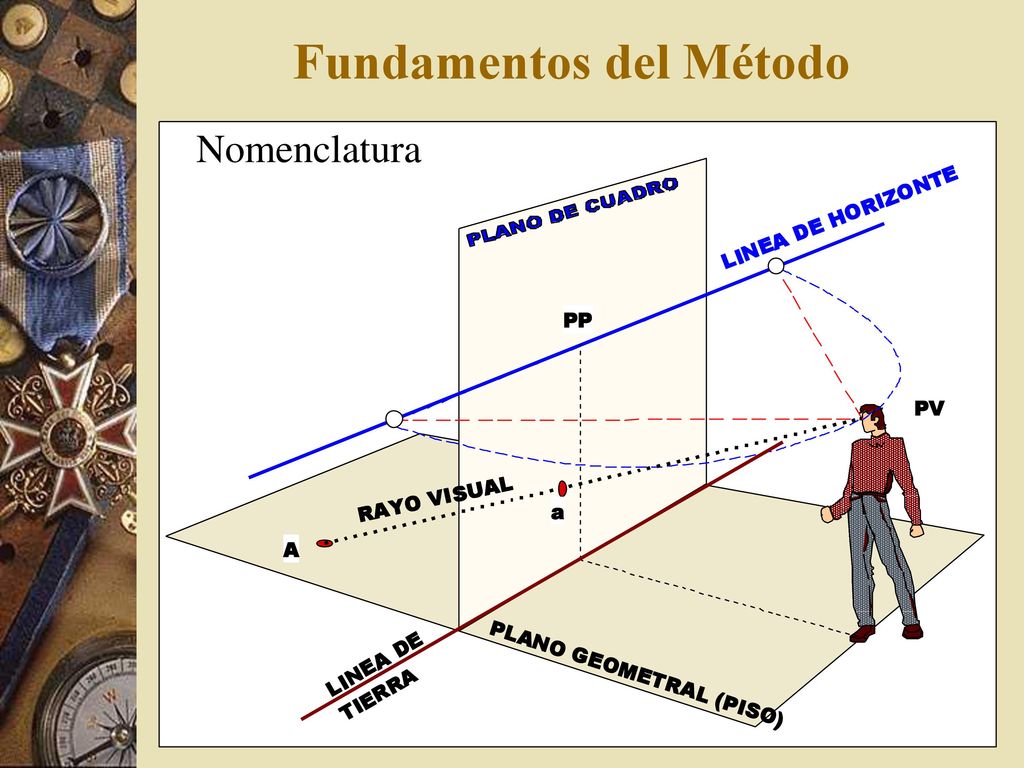

11 Fundamentos del Método
Nomenclatura

12 Fundamentos del Método

13 Nomenclatura y Definiciones

14 Nomenclatura y Definiciones

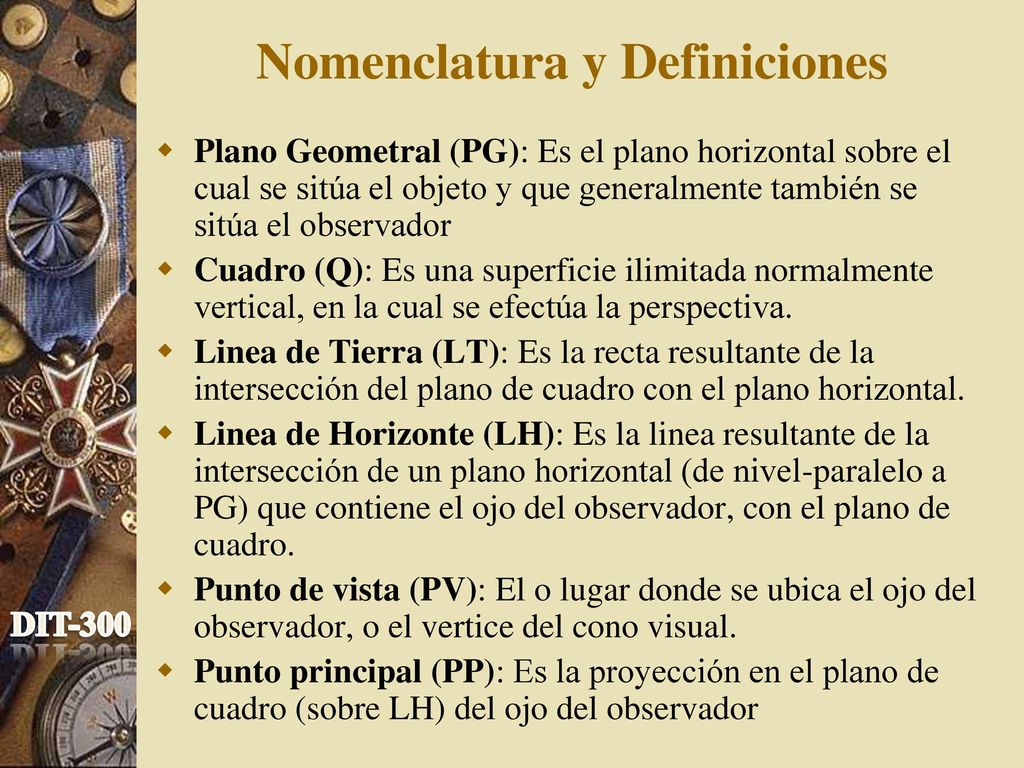

Plano Geometral (PG): Es el plano horizontal sobre el cual se sitúa el objeto y que generalmente también se sitúa el observador Cuadro (Q): Es una superficie ilimitada normalmente vertical, en la cual se efectúa la perspectiva. Linea de Tierra (LT): Es la recta resultante de la intersección del plano de cuadro con el plano horizontal. Linea de Horizonte (LH): Es la linea resultante de la intersección de un plano horizontal (de nivel-paralelo a PG) que contiene el ojo del observador, con el plano de cuadro. Punto de vista (PV): El o lugar donde se ubica el ojo del observador, o el vertice del cono visual. Punto principal (PP): Es la proyección en el plano de cuadro (sobre LH) del ojo del observador

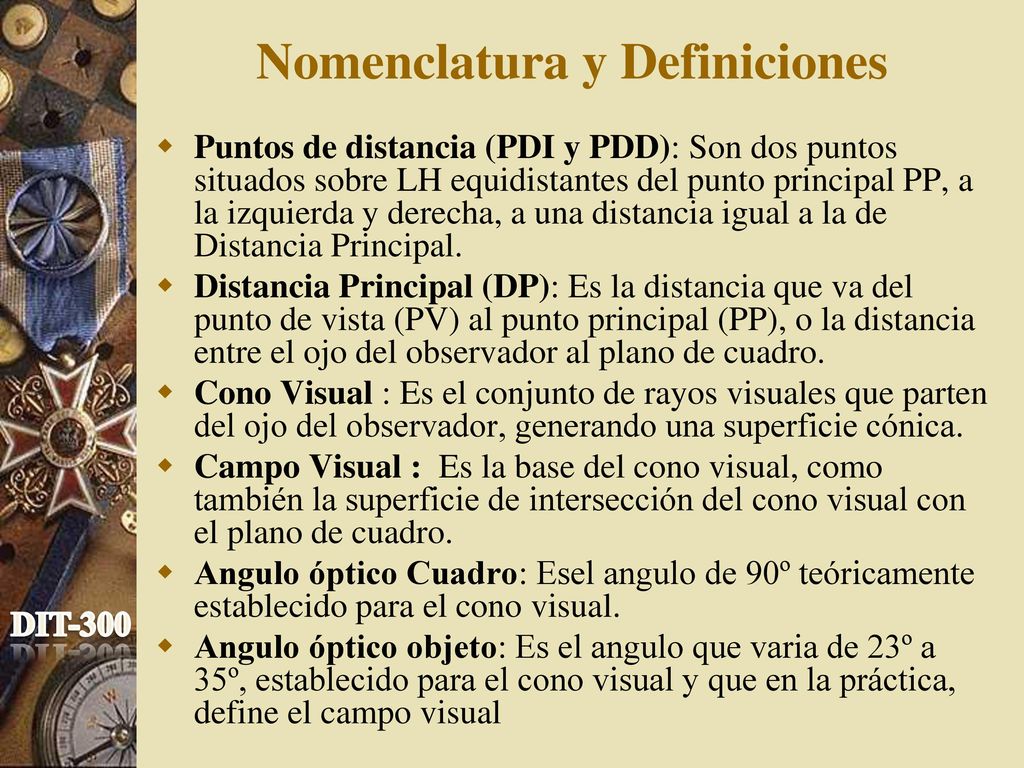

15 Nomenclatura y Definiciones
Puntos de distancia (PDI y PDD): Son dos puntos situados sobre LH equidistantes del punto principal PP, a la izquierda y derecha, a una distancia igual a la de Distancia Principal. Distancia Principal (DP): Es la distancia que va del punto de vista (PV) al punto principal (PP), o la distancia entre el ojo del observador al plano de cuadro. Cono Visual : Es el conjunto de rayos visuales que parten del ojo del observador, generando una superficie cónica. Campo Visual : Es la base del cono visual, como también la superficie de intersección del cono visual con el plano de cuadro. Angulo óptico Cuadro: Esel angulo de 90º teóricamente establecido para el cono visual. Angulo óptico objeto: Es el angulo que varia de 23º a 35º, establecido para el cono visual y que en la práctica, define el campo visual

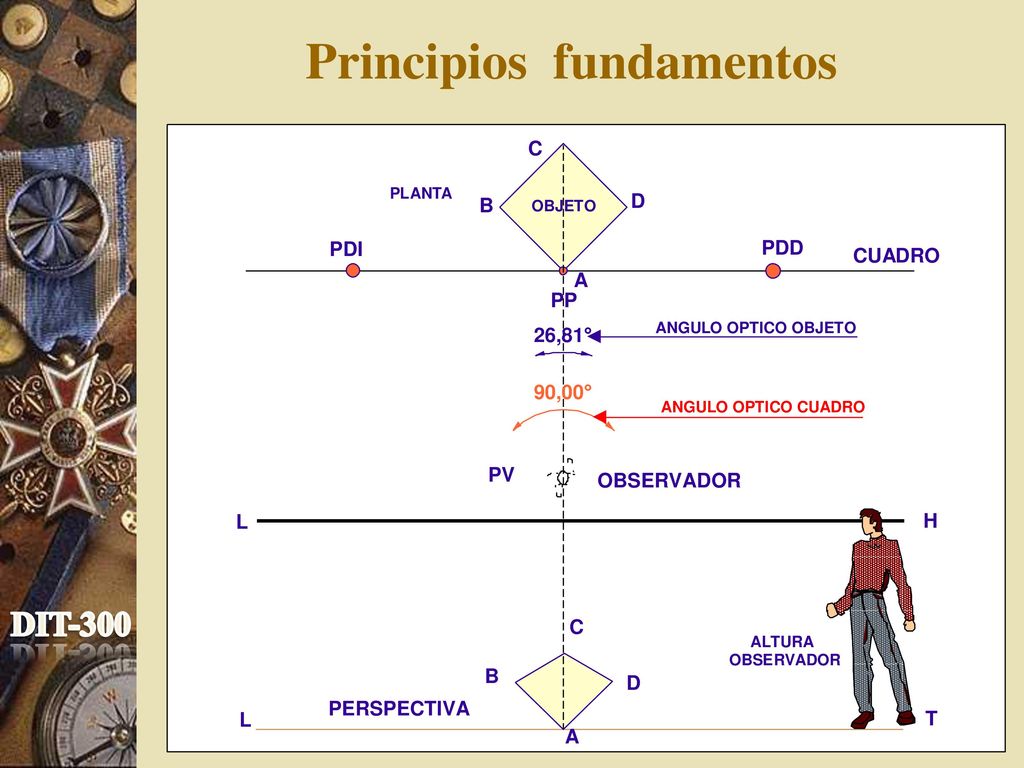

16 Principios fundamentos

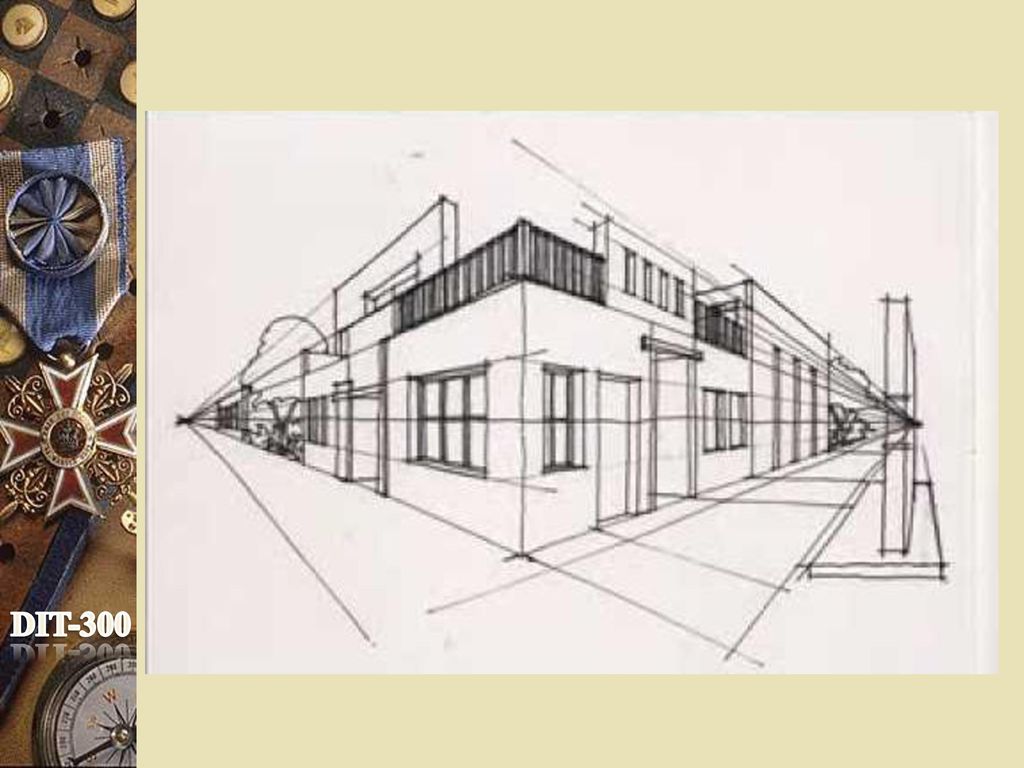

17

18

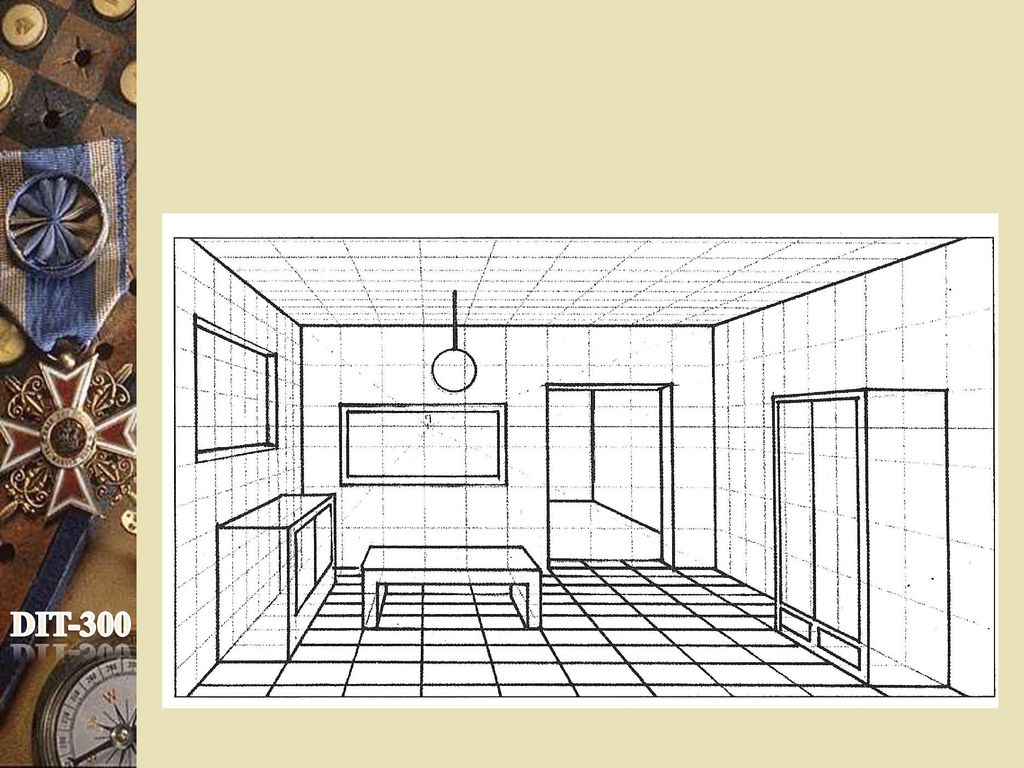

19

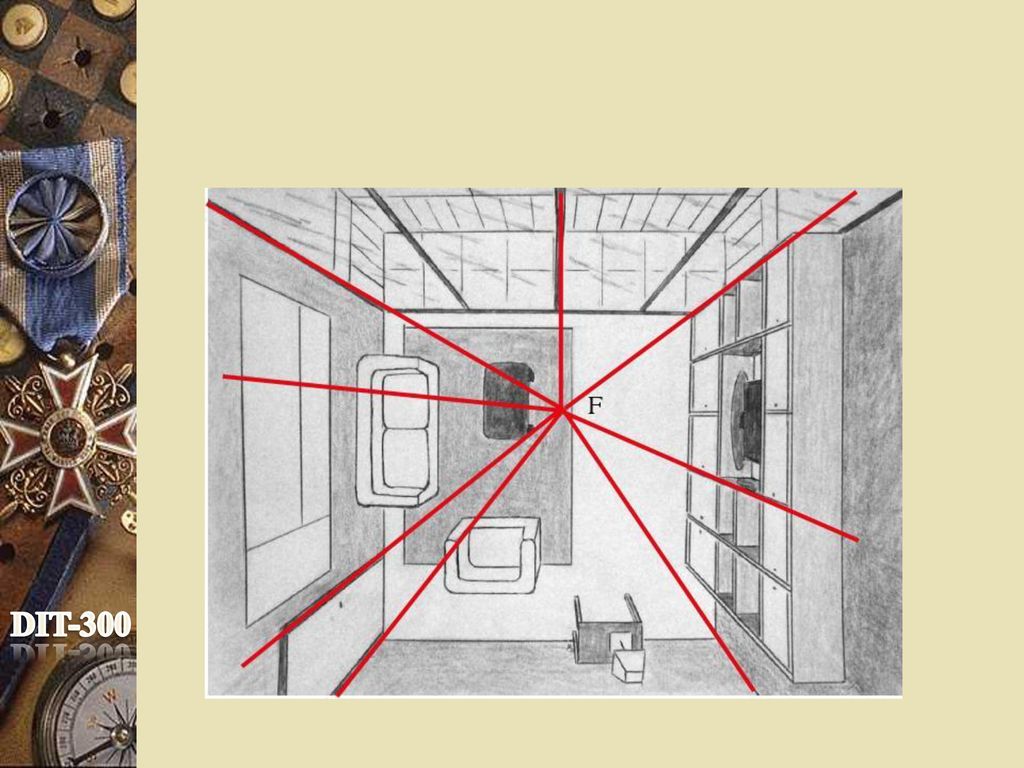

20

21 GRACIAS
