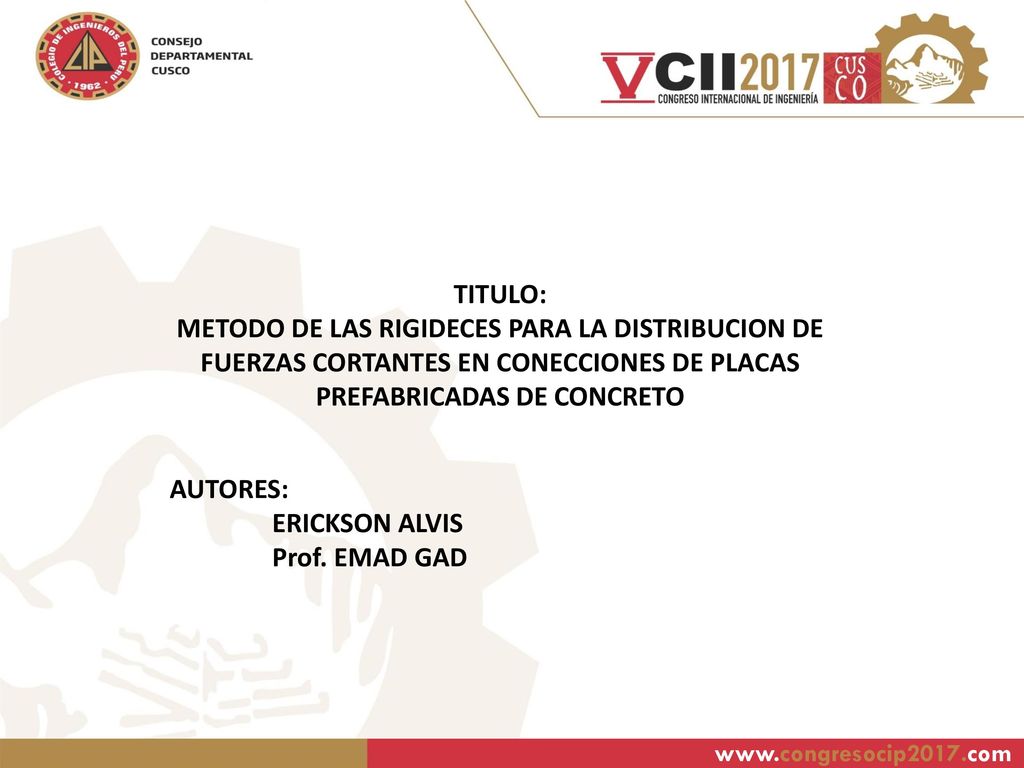

4 TITULO: METODO DE LAS RIGIDECES PARA LA DISTRIBUCION DE FUERZAS CORTANTES EN CONECCIONES DE PLACAS PREFABRICADAS DE CONCRETO AUTORES: ERICKSON ALVIS Prof. EMAD GAD

5 Introduccion sobre juntas en elementos prefabricados

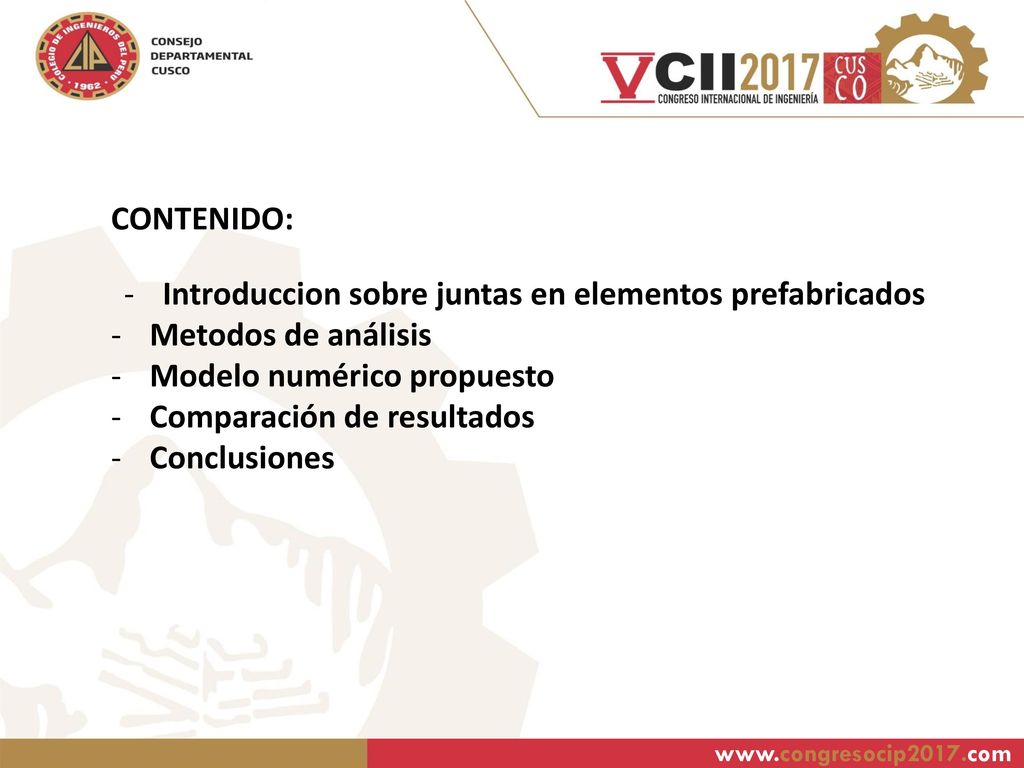

CONTENIDO: Introduccion sobre juntas en elementos prefabricados Metodos de análisis Modelo numérico propuesto Comparación de resultados Conclusiones

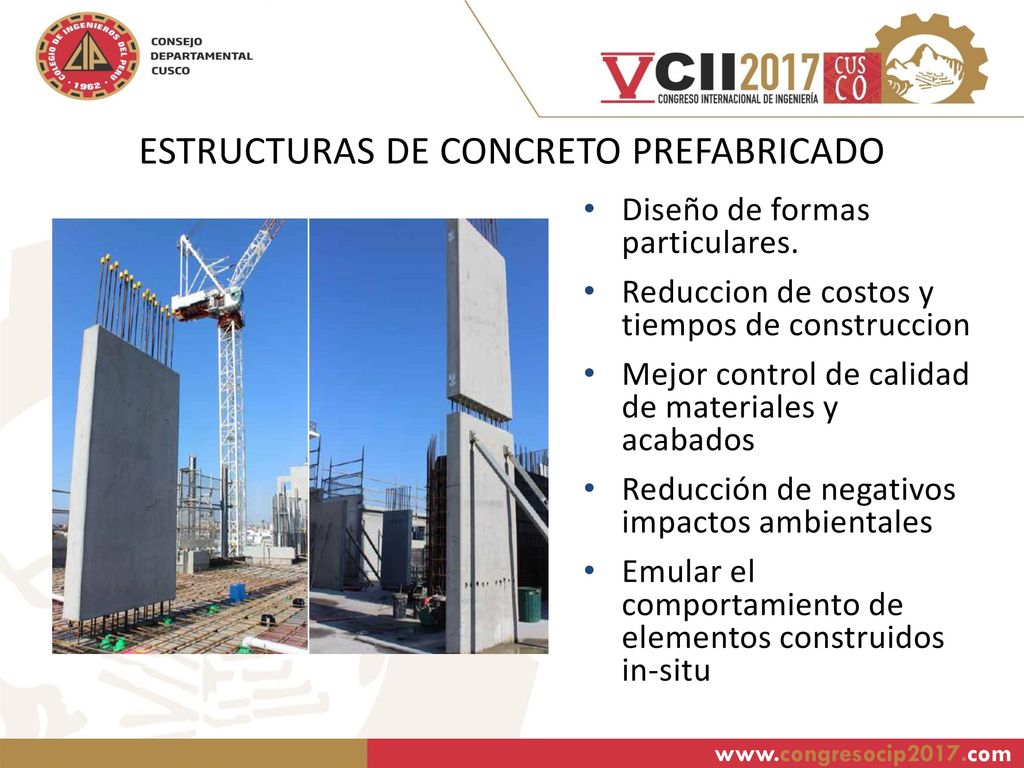

6 ESTRUCTURAS DE CONCRETO PREFABRICADO
Diseño de formas particulares. Reduccion de costos y tiempos de construccion Mejor control de calidad de materiales y acabados Reducción de negativos impactos ambientales Emular el comportamiento de elementos construidos in-situ

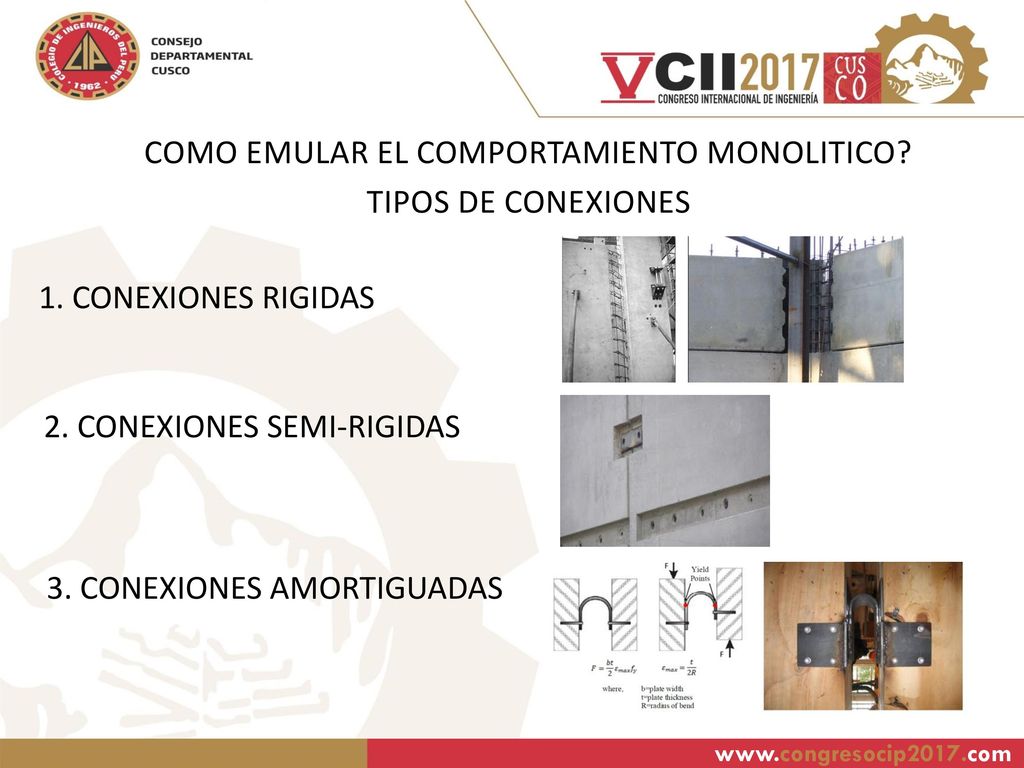

7 COMO EMULAR EL COMPORTAMIENTO MONOLITICO?
TIPOS DE CONEXIONES 1. CONEXIONES RIGIDAS 2. CONEXIONES SEMI-RIGIDAS 3. CONEXIONES AMORTIGUADAS

8 METODO DE ANALISIS CLASICO

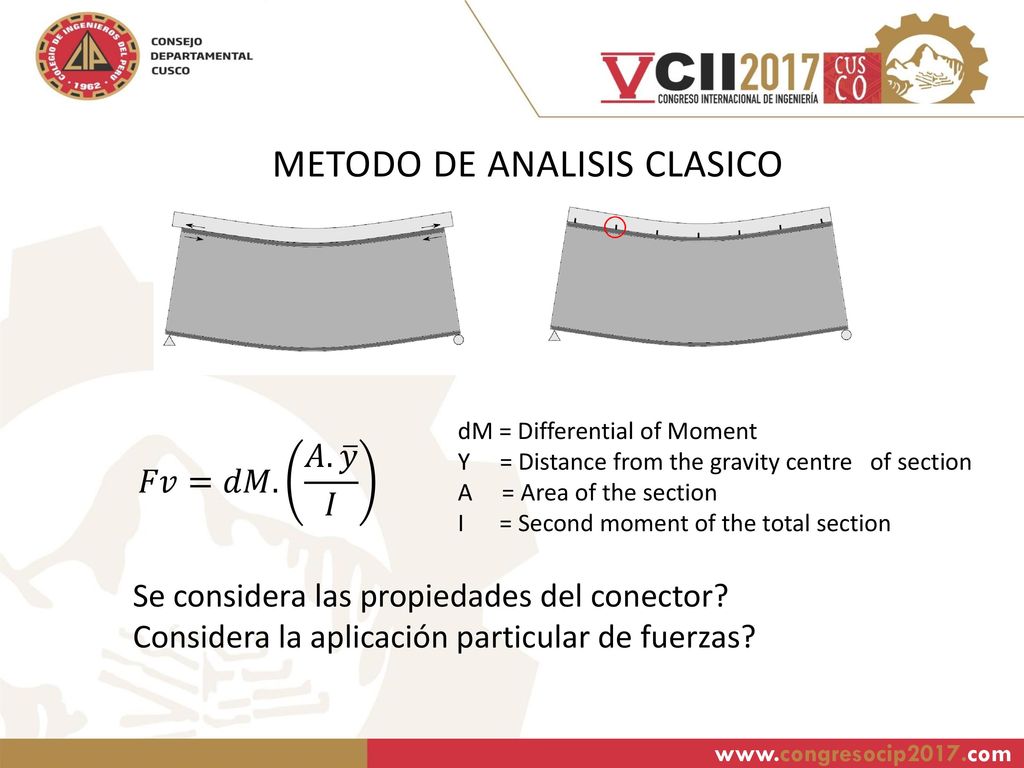

dM = Differential of Moment Y = Distance from the gravity centre of section A = Area of the section I = Second moment of the total section 𝐹𝑣=𝑑𝑀. 𝐴. 𝑦 𝐼 Se considera las propiedades del conector? Considera la aplicación particular de fuerzas?

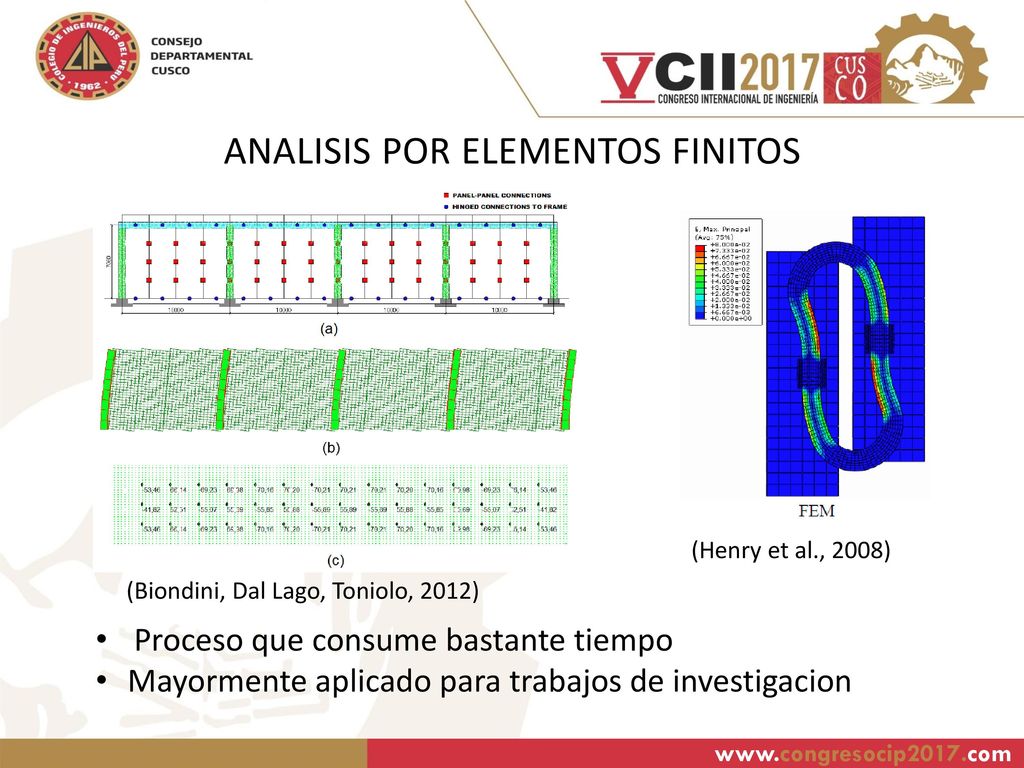

9 ANALISIS POR ELEMENTOS FINITOS
(Henry et al., 2008) (Biondini, Dal Lago, Toniolo, 2012) Proceso que consume bastante tiempo Mayormente aplicado para trabajos de investigacion

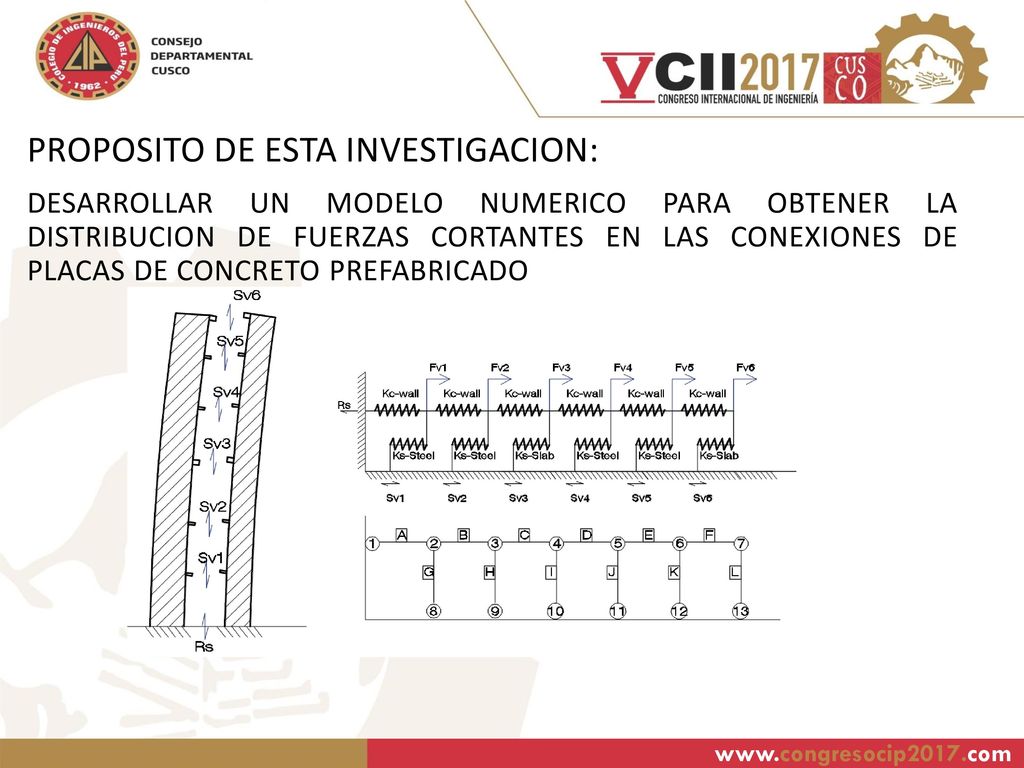

10 PROPOSITO DE ESTA INVESTIGACION:
DESARROLLAR UN MODELO NUMERICO PARA OBTENER LA DISTRIBUCION DE FUERZAS CORTANTES EN LAS CONEXIONES DE PLACAS DE CONCRETO PREFABRICADO

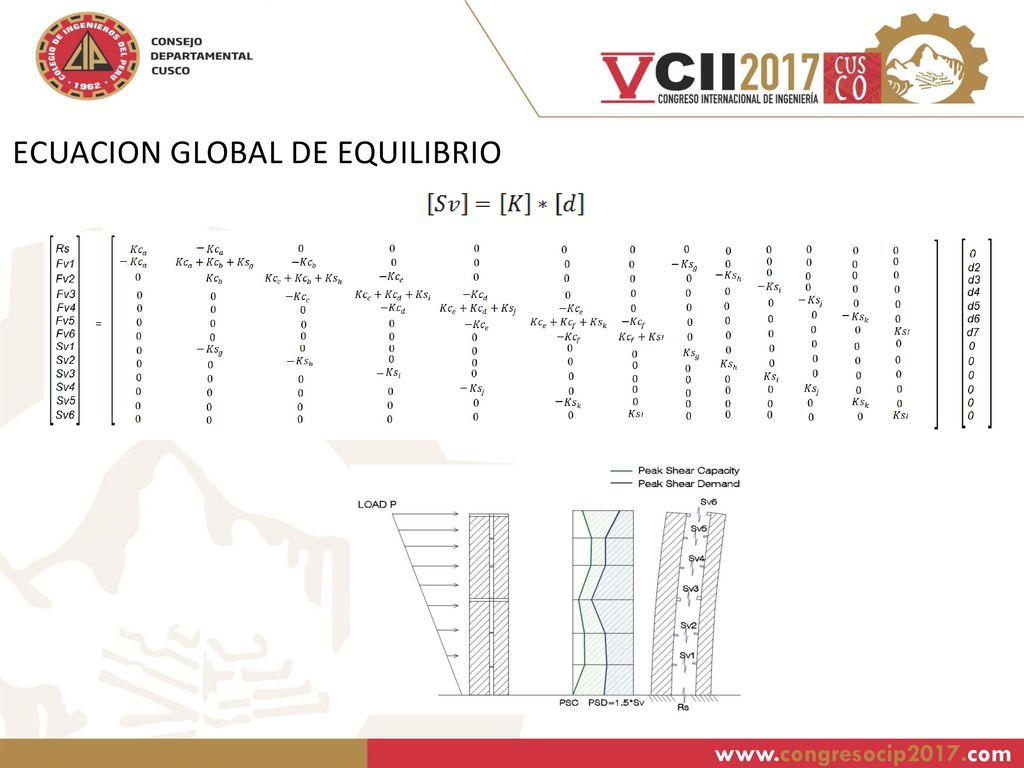

11 ECUACION GLOBAL DE EQUILIBRIO

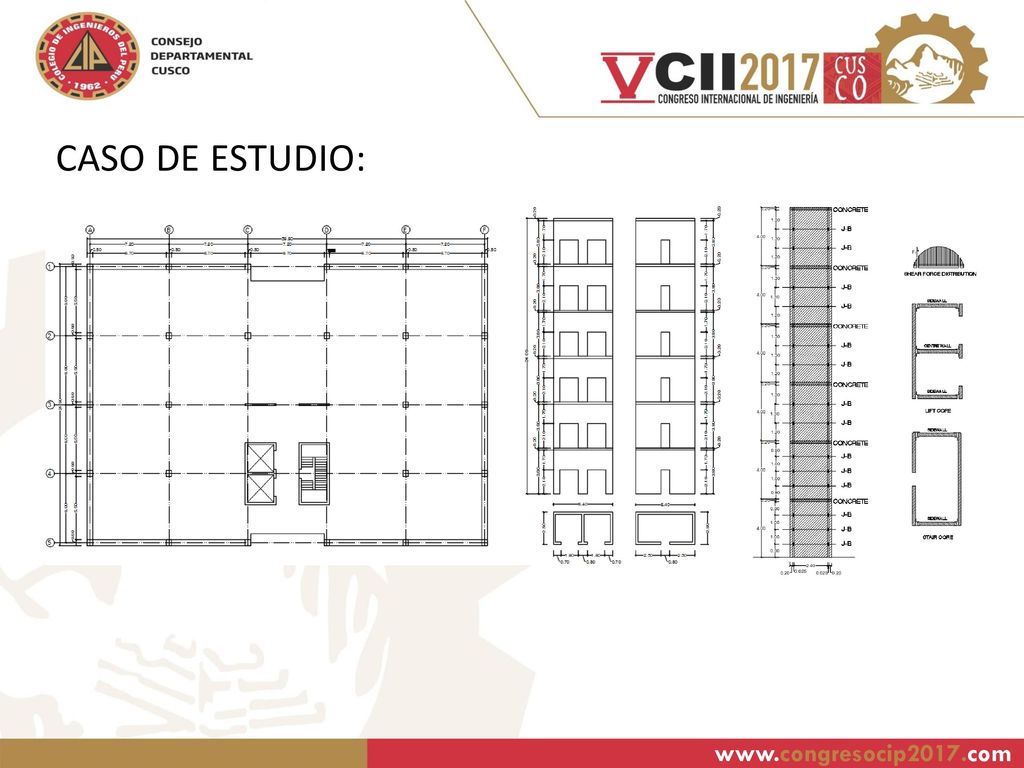

12 CASO DE ESTUDIO:

13 MODELO EN ELEMENTOS FINITOS:

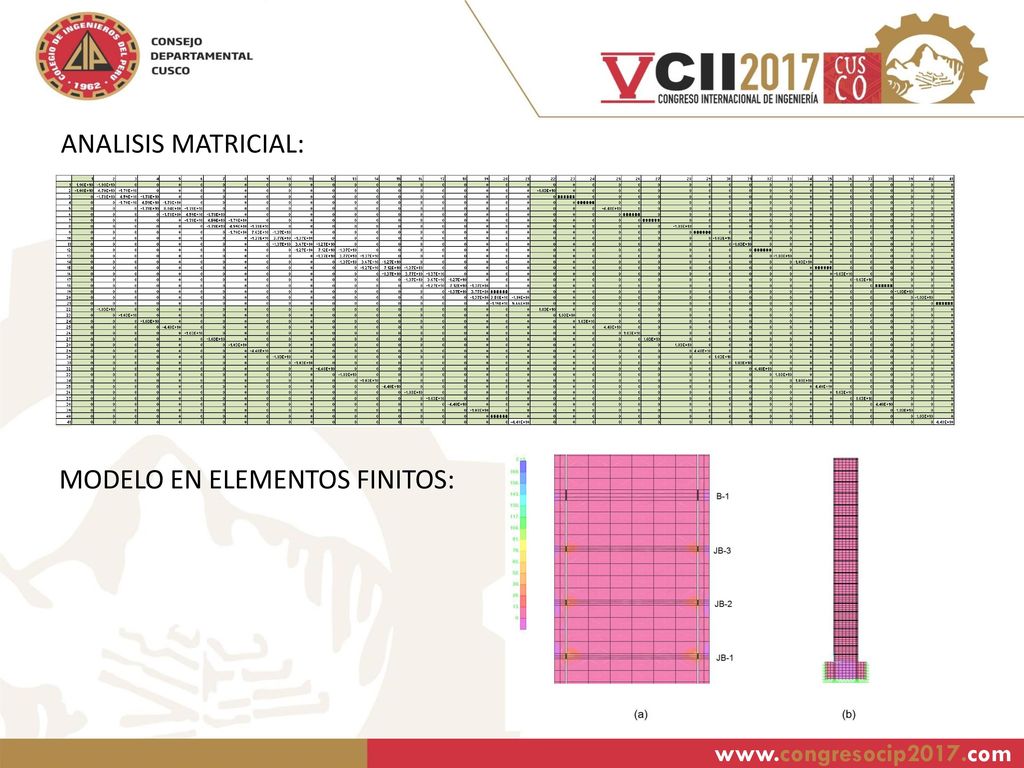

ANALISIS MATRICIAL: MODELO EN ELEMENTOS FINITOS:

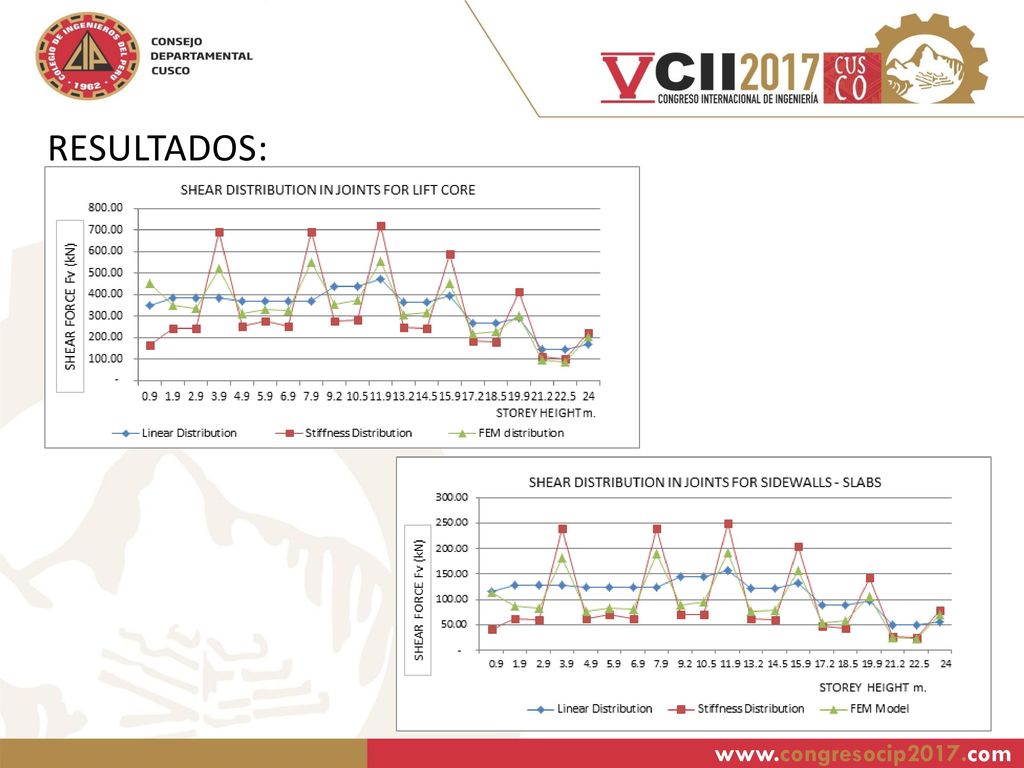

14 RESULTADOS:

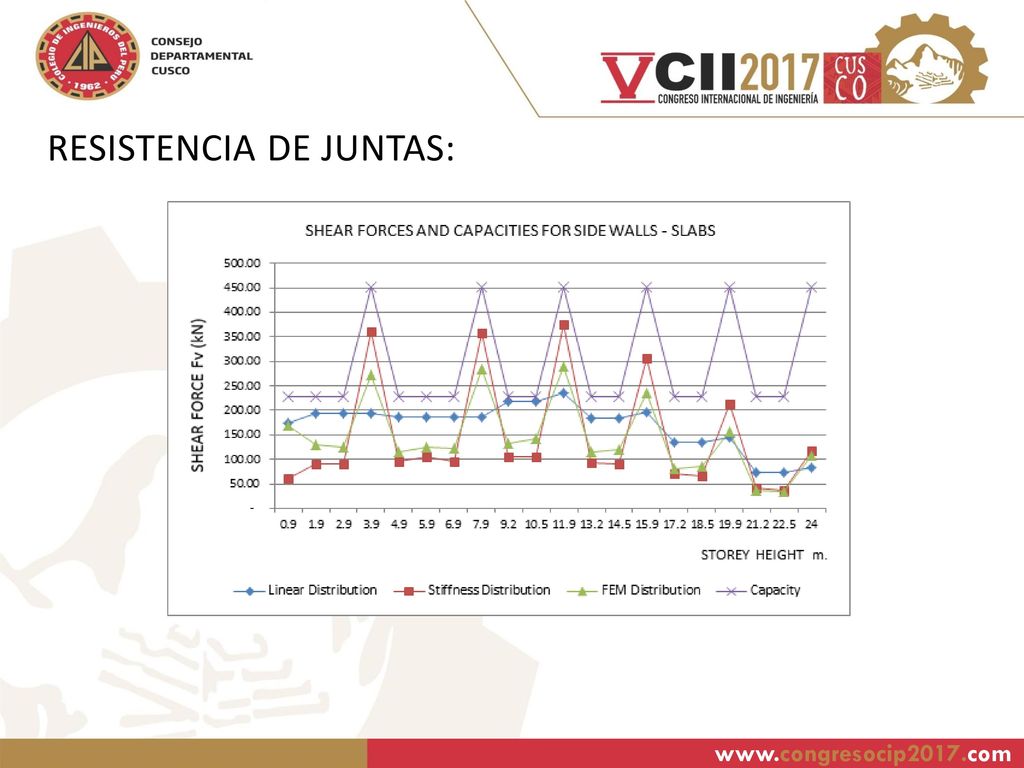

15 RESISTENCIA DE JUNTAS:

16 Placas apropiadamente conectadas pueden desarrollar COUPLED BEHAVIOUR.

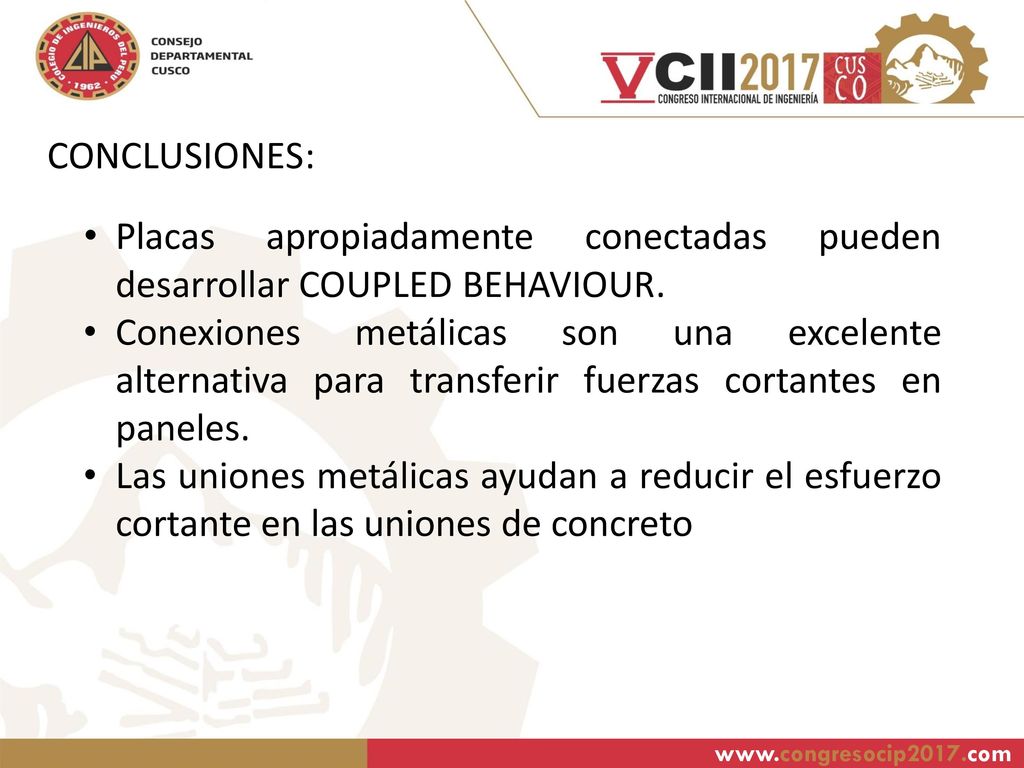

CONCLUSIONES: Placas apropiadamente conectadas pueden desarrollar COUPLED BEHAVIOUR. Conexiones metálicas son una excelente alternativa para transferir fuerzas cortantes en paneles. Las uniones metálicas ayudan a reducir el esfuerzo cortante en las uniones de concreto

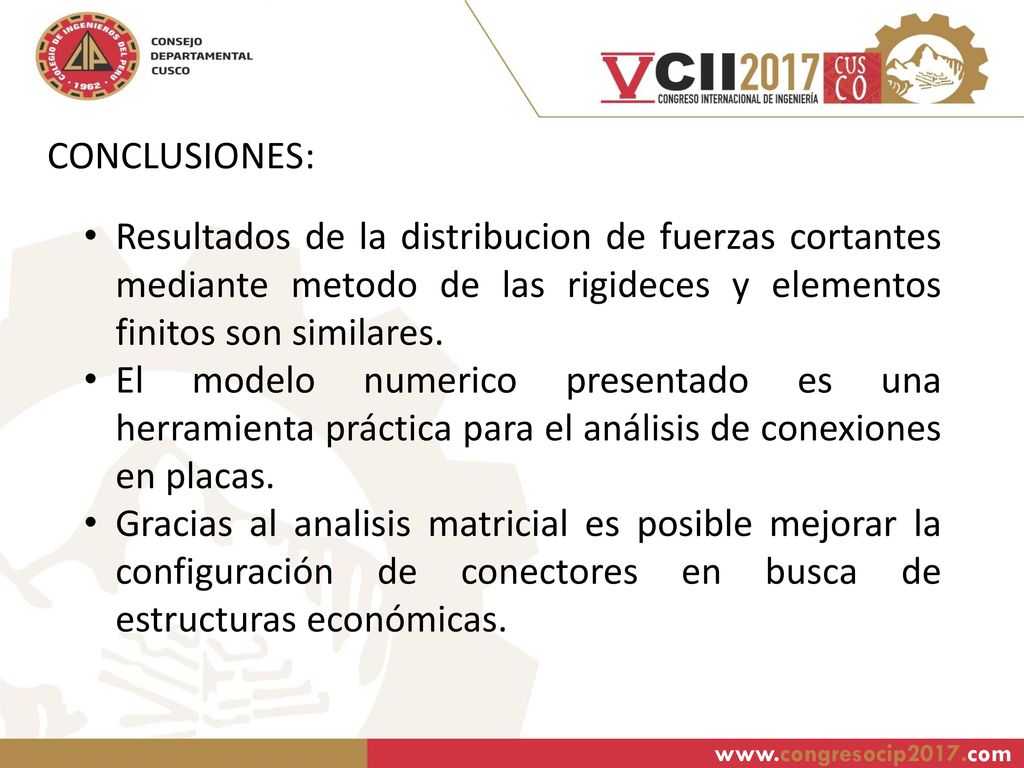

17 CONCLUSIONES: Resultados de la distribucion de fuerzas cortantes mediante metodo de las rigideces y elementos finitos son similares. El modelo numerico presentado es una herramienta práctica para el análisis de conexiones en placas. Gracias al analisis matricial es posible mejorar la configuración de conectores en busca de estructuras económicas.

18 Los miembros de concreto son propensos a fallar primero

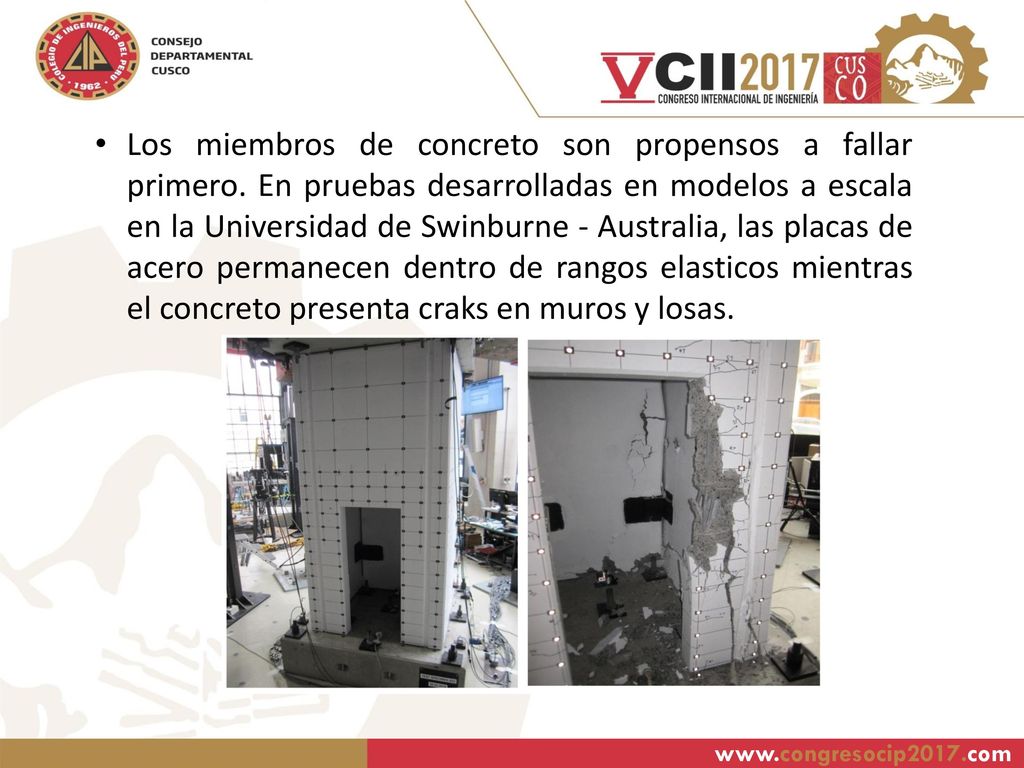

Los miembros de concreto son propensos a fallar primero. En pruebas desarrolladas en modelos a escala en la Universidad de Swinburne - Australia, las placas de acero permanecen dentro de rangos elasticos mientras el concreto presenta craks en muros y losas.
