Caja trascuadro 242x230x82 con baterías

Presentación del tema: "Caja trascuadro 242x230x82 con baterías"— Transcripción de la presentación:

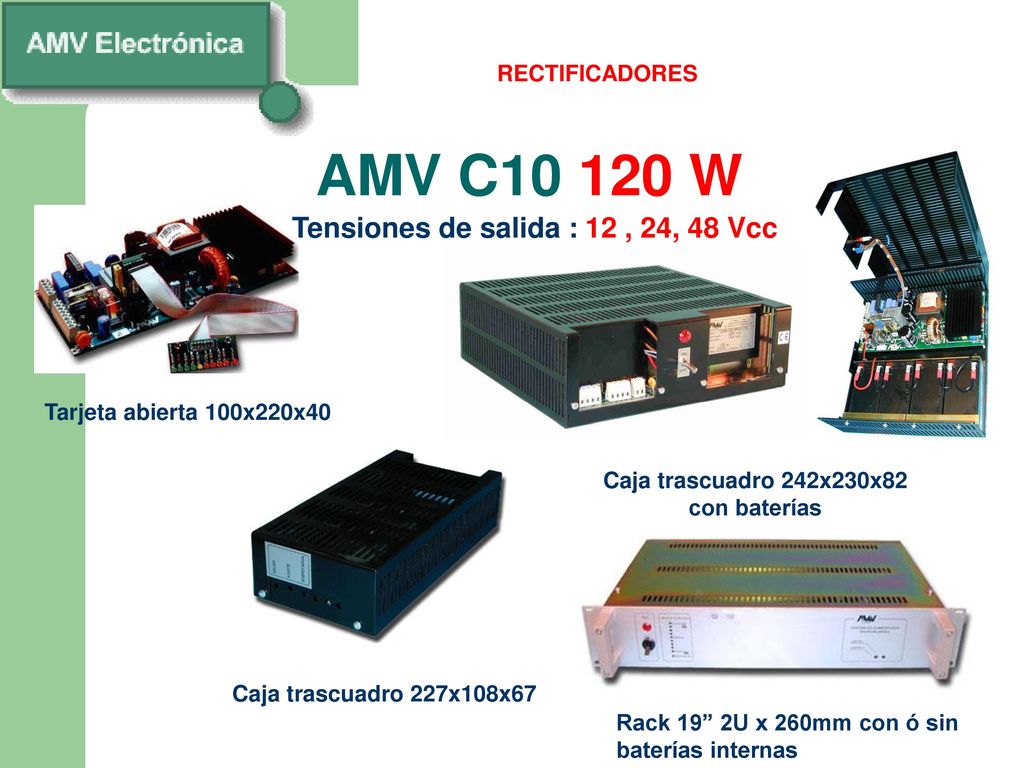

1 Caja trascuadro 242x230x82 con baterías
RECTIFICADORES AMV C W Tensiones de salida : 12 , 24, 48 Vcc Tarjeta abierta 100x220x40 Caja trascuadro 242x230x82 con baterías Caja trascuadro 227x108x67 Rack 19” 2U x 260mm con ó sin baterías internas

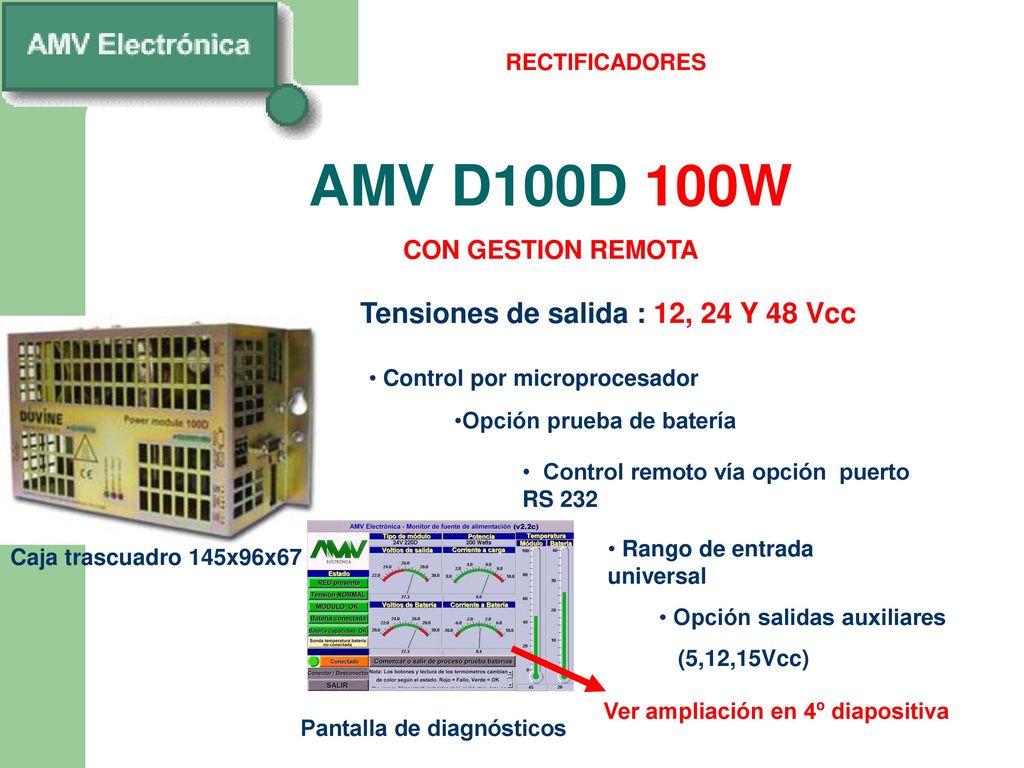

2 Ver ampliación en 4º diapositiva
RECTIFICADORES AMV D100D 100W CON GESTION REMOTA Tensiones de salida : 12, 24 Y 48 Vcc Control por microprocesador Opción prueba de batería Control remoto vía opción puerto RS 232 Rango de entrada universal Caja trascuadro 145x96x67 Opción salidas auxiliares (5,12,15Vcc) Ver ampliación en 4º diapositiva Pantalla de diagnósticos

3 Ver ampliación en 4º diapositiva
RECTIFICADORES AMV D220D 200W CON GESTION REMOTA Tensiones de salida : 12, 24 Y 48 Vcc Control por microprocesador Opción prueba de batería Control remoto vía opción puerto RS 232 Rango de entrada universal Caja trascuadro 145x96x67 Opción salidas auxiliares (5,12,15Vcc) Ver ampliación en 4º diapositiva Pantalla de diagnósticos

4 PANTALLA DE SOFTWARE AMV D100D Y AMV D220D

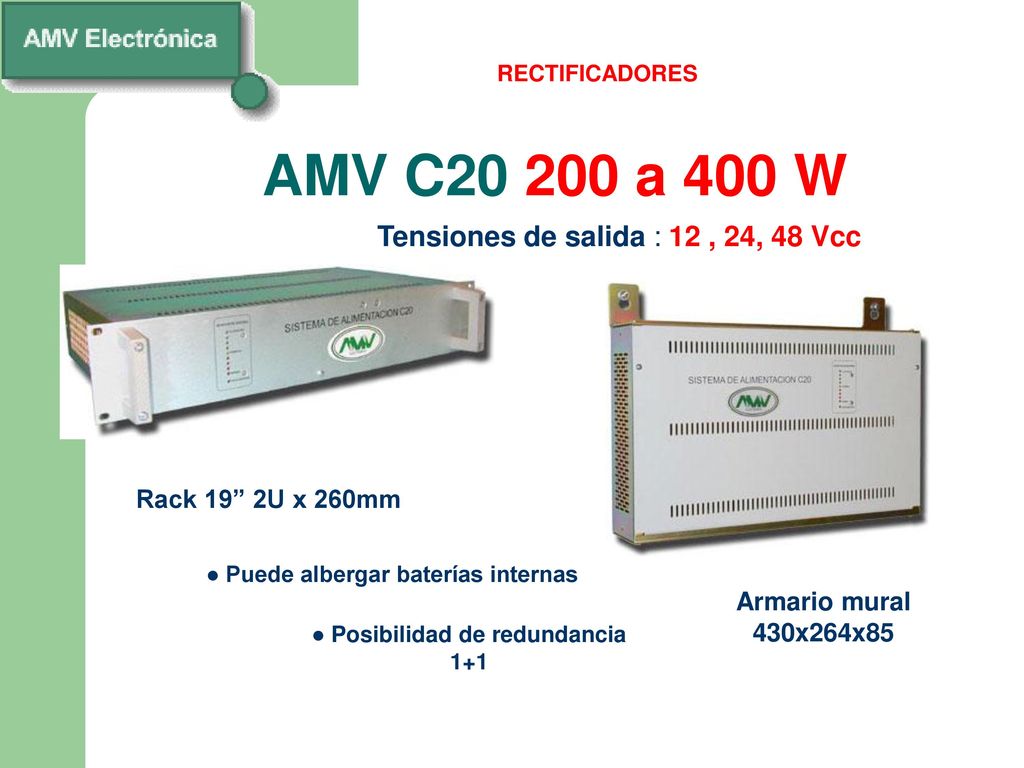

5 Posibilidad de redundancia 1+1
RECTIFICADORES AMV C a 400 W Tensiones de salida : 12 , 24, 48 Vcc Rack 19” 2U x 260mm Puede albergar baterías internas Armario mural 430x264x85 Posibilidad de redundancia 1+1

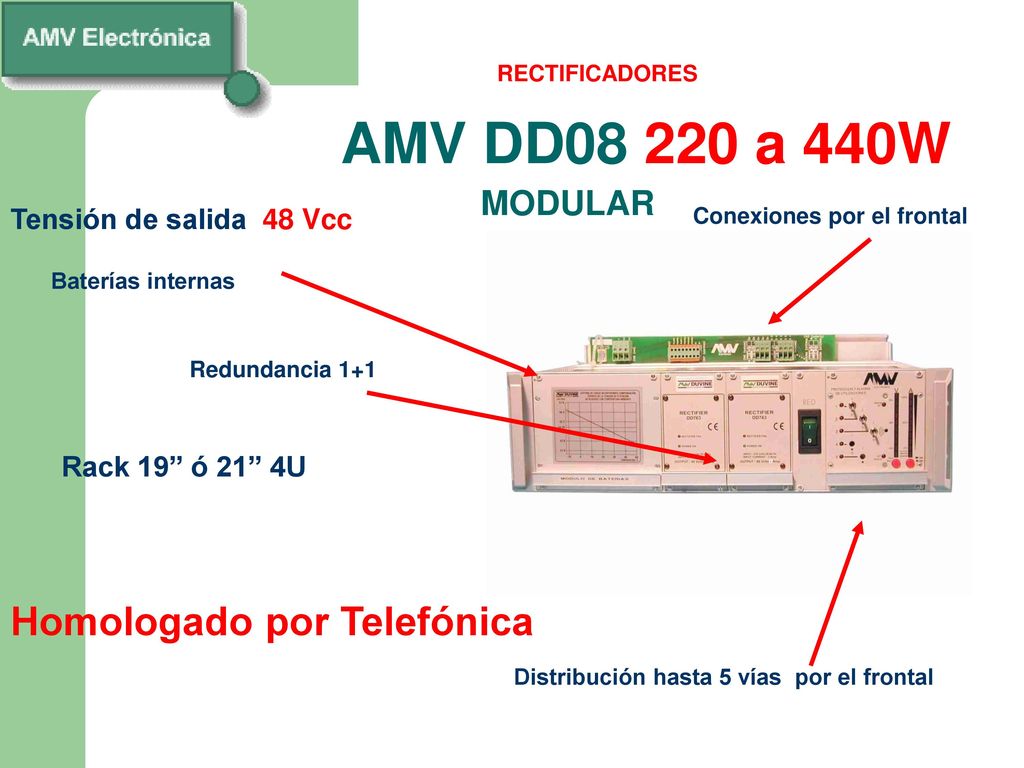

6 AMV DD08 220 a 440W MODULAR Homologado por Telefónica
                                                                                                                                                                                                                                                                                                                                                                                                                                                            RECTIFICADORES AMV DD a 440W MODULAR Tensión de salida 48 Vcc Conexiones por el frontal Baterías internas Redundancia 1+1 Rack 19” ó 21” 4U Homologado por Telefónica Distribución hasta 5 vías por el frontal

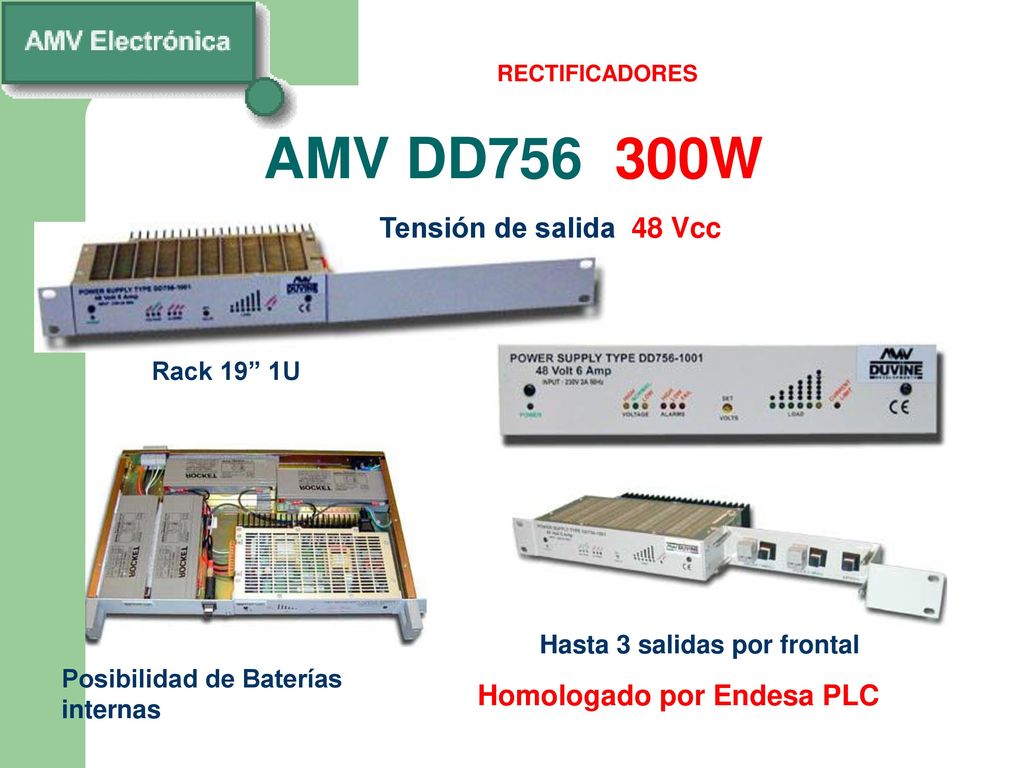

7 Hasta 3 salidas por frontal Homologado por Endesa PLC
RECTIFICADORES AMV DD W Tensión de salida 48 Vcc Rack 19” 1U Hasta 3 salidas por frontal Posibilidad de Baterías internas Homologado por Endesa PLC

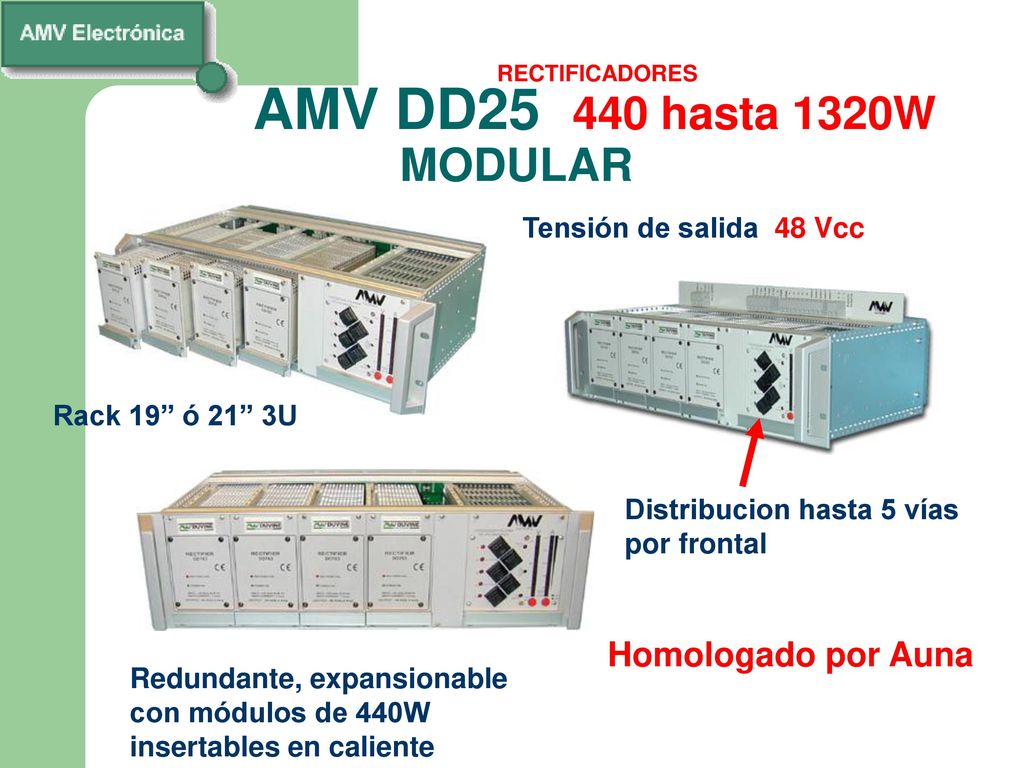

8 AMV DD25 440 hasta 1320W MODULAR Homologado por Auna
RECTIFICADORES AMV DD hasta 1320W MODULAR Tensión de salida 48 Vcc Rack 19” ó 21” 3U Distribucion hasta 5 vías por frontal Homologado por Auna Redundante, expansionable con módulos de 440W insertables en caliente

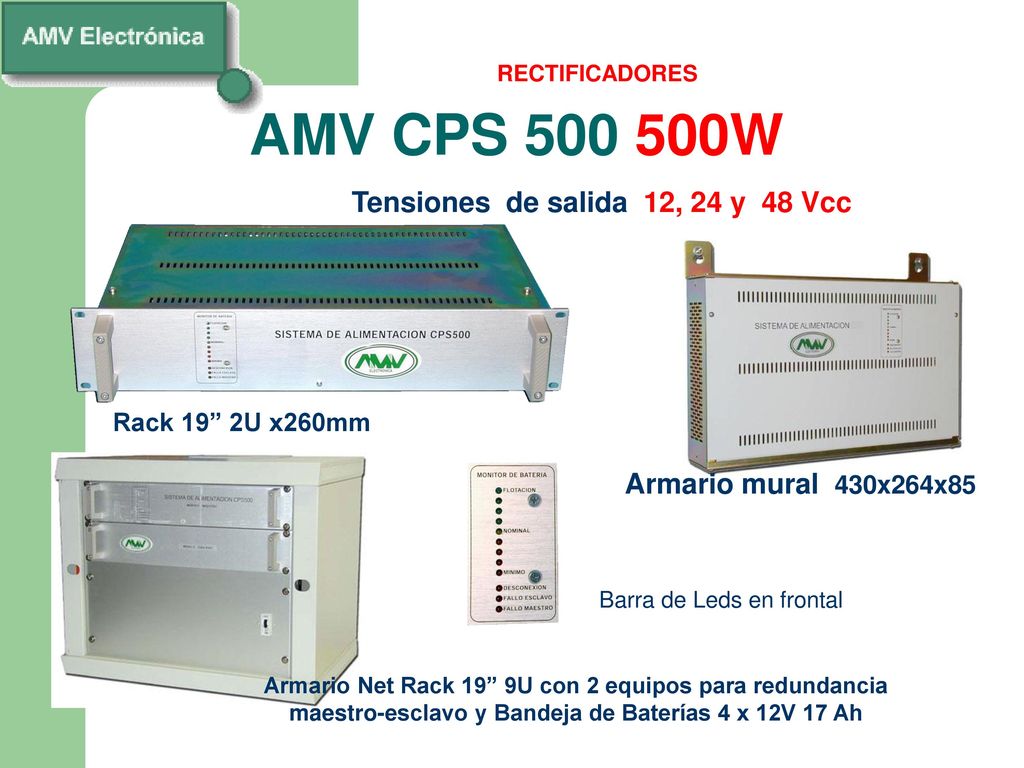

9 AMV CPS 500 500W Tensiones de salida 12, 24 y 48 Vcc
RECTIFICADORES AMV CPS W Tensiones de salida 12, 24 y 48 Vcc Rack 19” 2U x260mm Armario mural 430x264x85 Barra de Leds en frontal Armario Net Rack 19” 9U con 2 equipos para redundancia maestro-esclavo y Bandeja de Baterías 4 x 12V 17 Ah

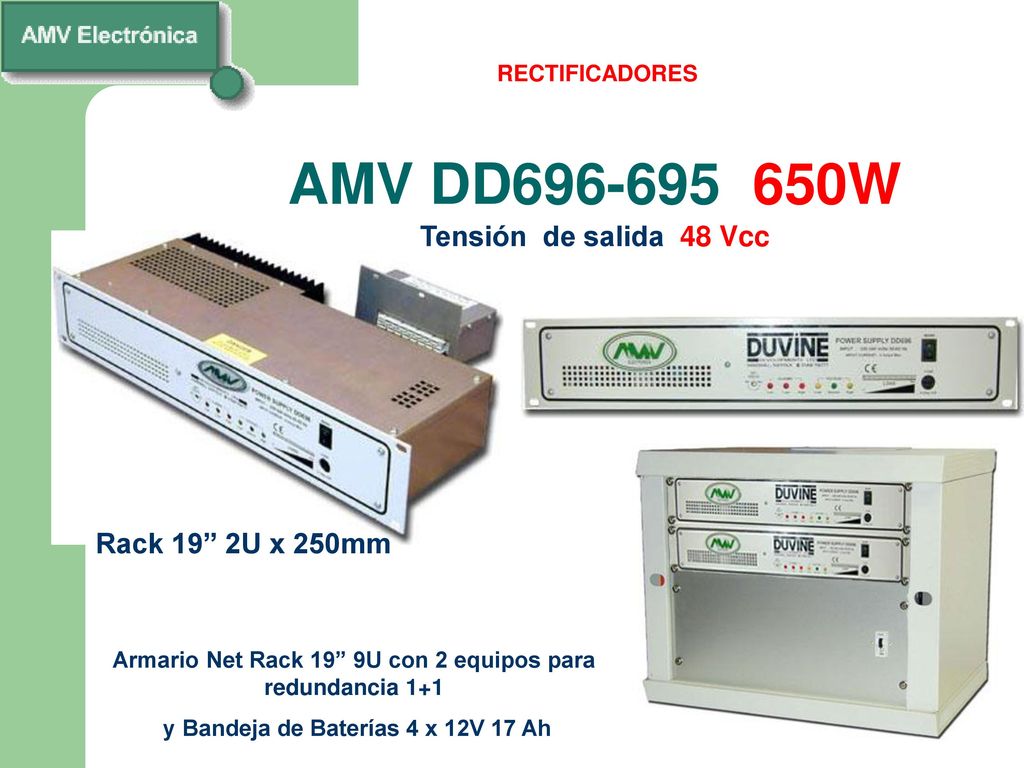

10 AMV DD696-695 650W Tensión de salida 48 Vcc Rack 19” 2U x 250mm
RECTIFICADORES AMV DD W Tensión de salida 48 Vcc Rack 19” 2U x 250mm Armario Net Rack 19” 9U con 2 equipos para redundancia 1+1 y Bandeja de Baterías 4 x 12V 17 Ah

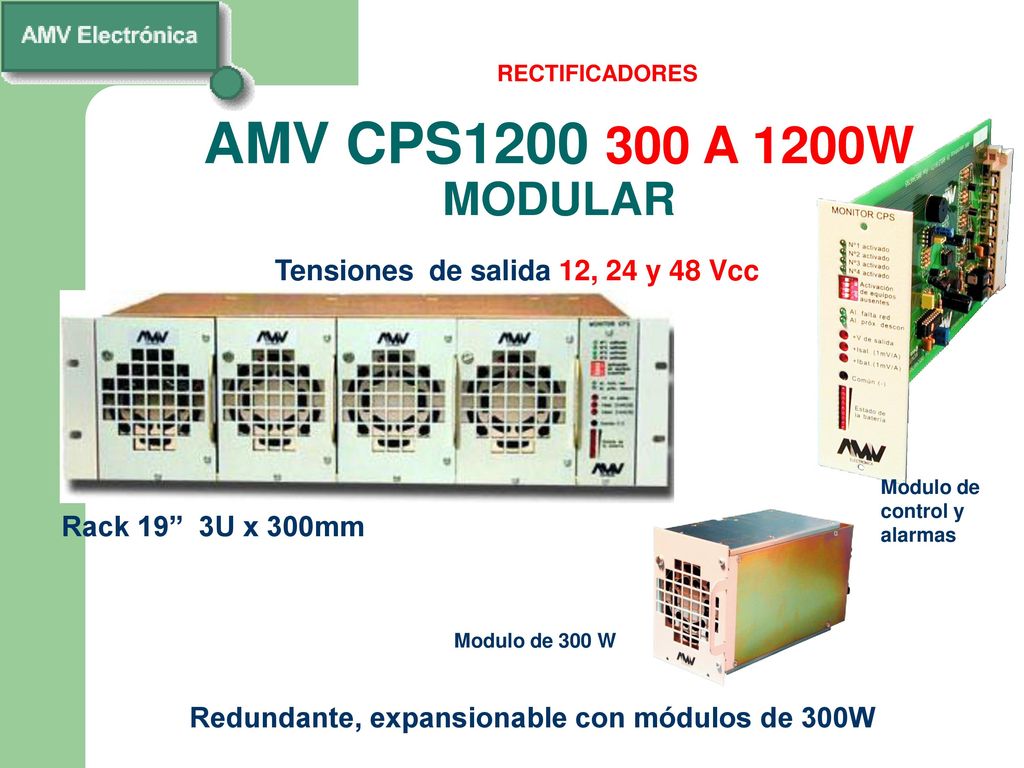

11 AMV CPS1200 300 A 1200W MODULAR Tensiones de salida 12, 24 y 48 Vcc
RECTIFICADORES AMV CPS A 1200W MODULAR Tensiones de salida 12, 24 y 48 Vcc Modulo de control y alarmas Rack 19” 3U x 300mm Modulo de 300 W Redundante, expansionable con módulos de 300W

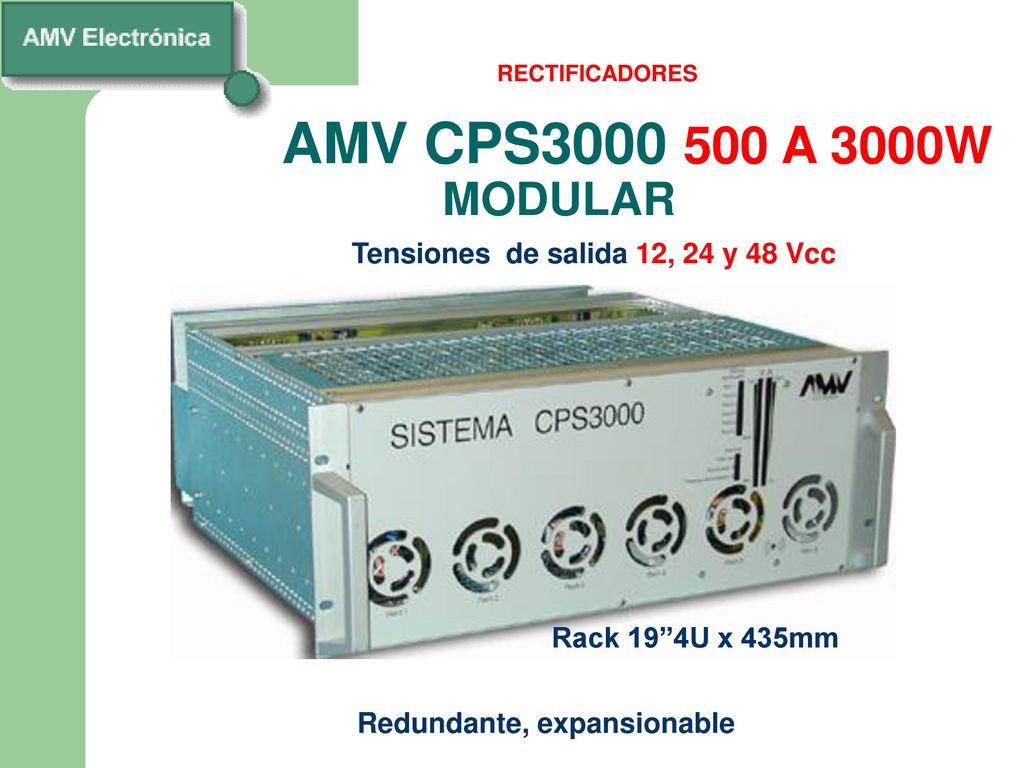

12 Redundante, expansionable
RECTIFICADORES AMV CPS A 3000W MODULAR Tensiones de salida 12, 24 y 48 Vcc Rack 19”4U x 435mm Redundante, expansionable

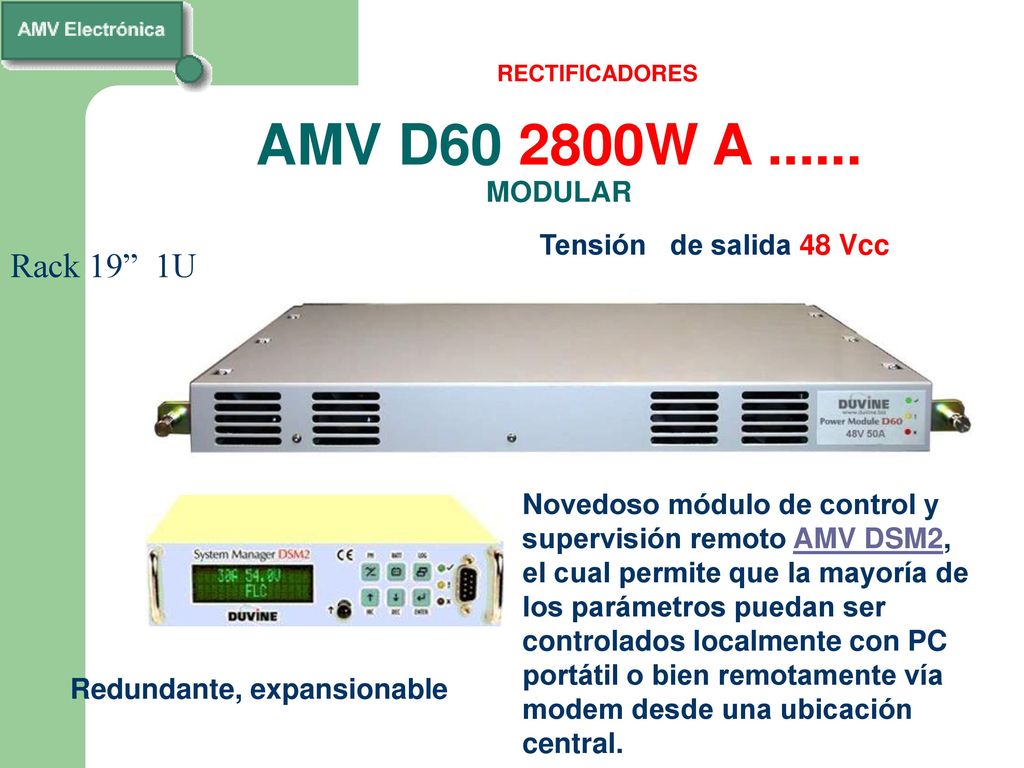

13 AMV D60 2800W A ...... MODULAR Rack 19” 1U Tensión de salida 48 Vcc
RECTIFICADORES AMV D W A MODULAR Tensión de salida 48 Vcc Rack 19” 1U Novedoso módulo de control y supervisión remoto AMV DSM2, el cual permite que la mayoría de los parámetros puedan ser controlados localmente con PC portátil o bien remotamente vía modem desde una ubicación central. Redundante, expansionable

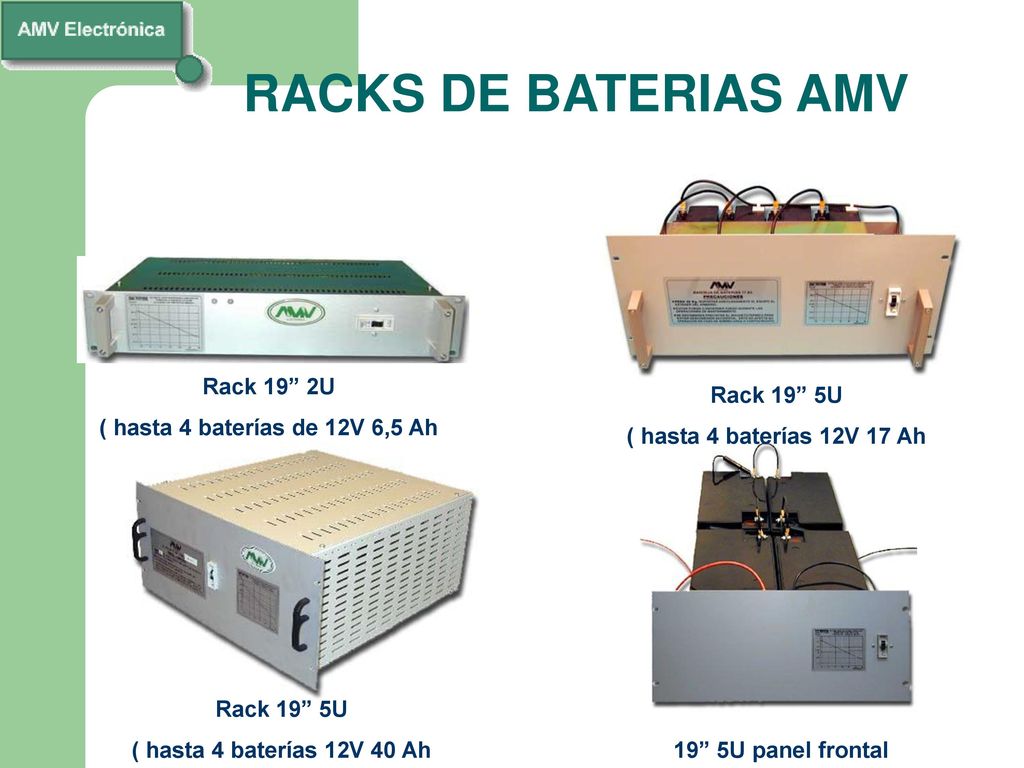

14 RACKS DE BATERIAS AMV Rack 19” 2U Rack 19” 5U
( hasta 4 baterías de 12V 6,5 Ah Rack 19” 5U ( hasta 4 baterías 12V 17 Ah Rack 19” 5U ( hasta 4 baterías 12V 40 Ah 19” 5U panel frontal

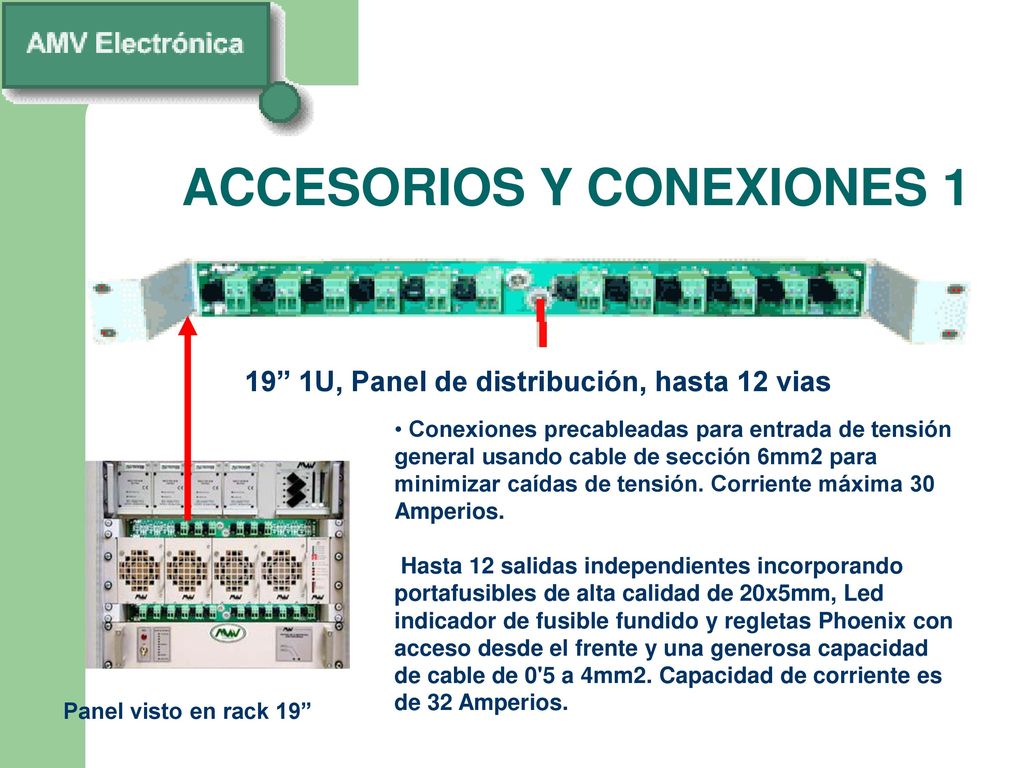

15 ACCESORIOS Y CONEXIONES 1
                                           ACCESORIOS Y CONEXIONES 1 19” 1U, Panel de distribución, hasta 12 vias Conexiones precableadas para entrada de tensión general usando cable de sección 6mm2 para minimizar caídas de tensión. Corriente máxima 30 Amperios. Hasta 12 salidas independientes incorporando portafusibles de alta calidad de 20x5mm, Led indicador de fusible fundido y regletas Phoenix con acceso desde el frente y una generosa capacidad de cable de 0'5 a 4mm2. Capacidad de corriente es de 32 Amperios. Panel visto en rack 19”

16 ACCESORIOS Y CONEXIONES 2
PANEL DE DISTRIBUCIÓN DIST- MT El nuevo panel de distribución, le permitirá, que pueda realizar de una manera más fácil y segura, el montaje de sus equipos, aparte de la facilidad con la que se puede realizar una ampliación en el mismo. Panel de aluminio de 19”3U , con capacidad para albergar hasta 12 Magnetotérmicos Siemens 5SJ Curva C desde 1 Amp hasta 40 Amp, mas 1 posición bi-polar a discreción del cliente. Tapas ciegas en posiciones vacías. Parcialmente pre -cableado con peines puenteadores.

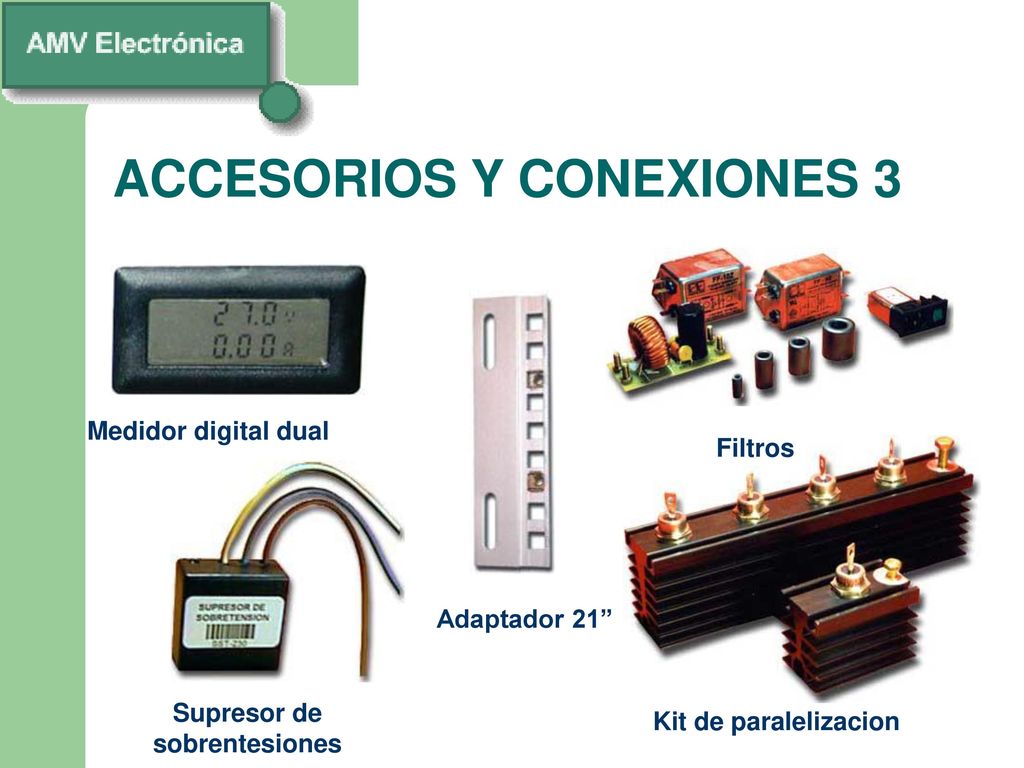

17 ACCESORIOS Y CONEXIONES 3
Medidor digital dual Filtros Adaptador 21” Supresor de sobrentesiones Kit de paralelizacion
